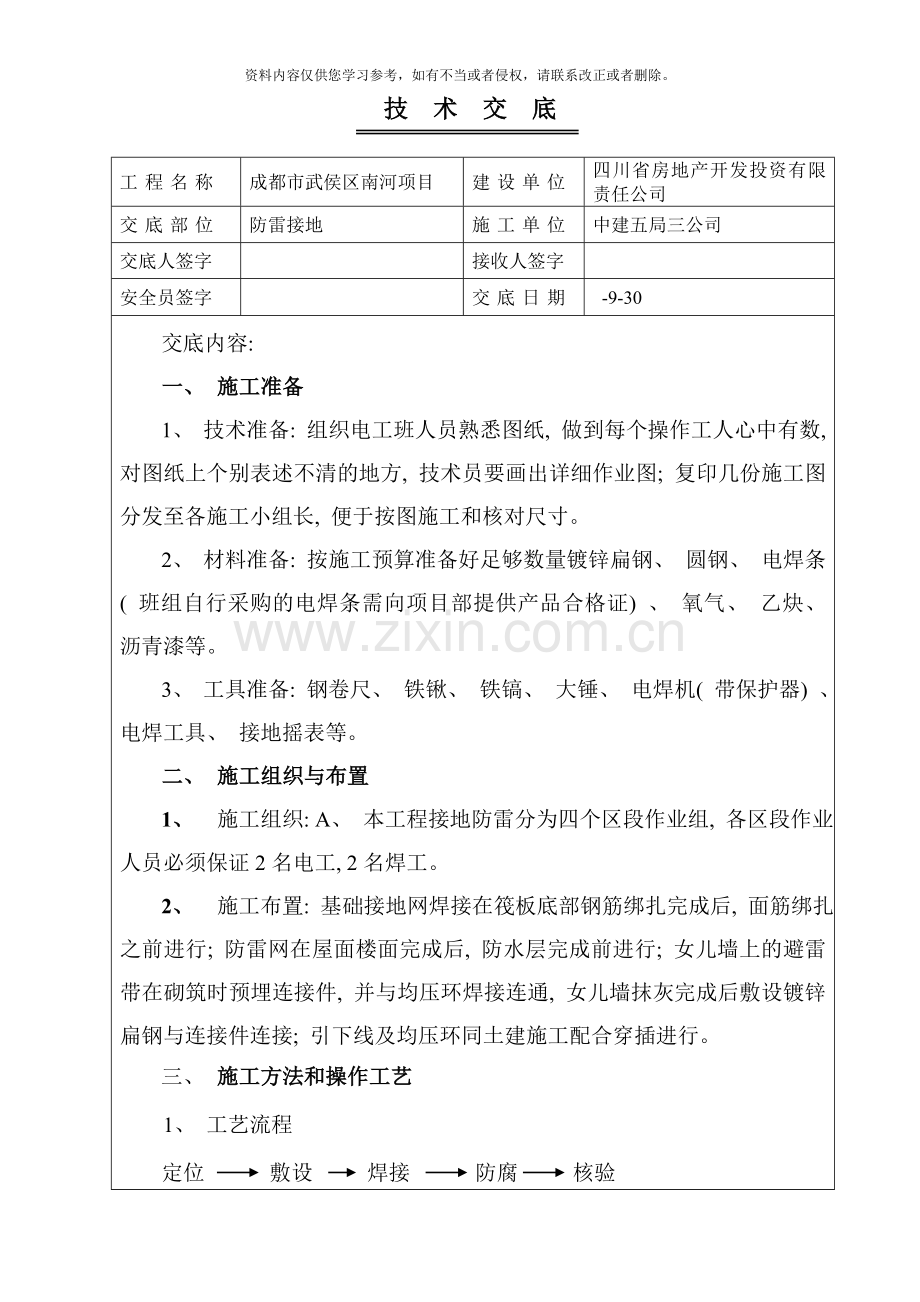

技 术 交 底

工程名称
成都市武侯区南河项目
建设单位
四川省房地产开发投资有限责任公司
交底部位
防雷接地
施工单位
中建五局三公司
交底人签字

接收人签字

安全员签字

交底日期
-9-30
交底内容:
一、 施工准备
1、 技术准备: 组织电工班人员熟悉图纸, 做到每个操作工人心中有数, 对图纸上个别表述不清的地方, 技术员要画出详细作业图; 复印几份施工图分发至各施工小组长, 便于按图施工和核对尺寸。
2、 材料准备: 按施工预算准备好足够数量镀锌扁钢、 圆钢、 电焊条( 班组自行采购的电焊条需向项目部提供产品合格证) 、 氧气、 乙炔、 沥青漆等。
3、 工具准备: 钢卷尺、 铁锹、 铁镐、 大锤、 电焊机( 带保护器) 、 电焊工具、 接地摇表等。
二、 施工组织与布置
1、 施工组织: A、 本工程接地防雷分为四个区段作业组, 各区段作业人员必须保证2名电工, 2名焊工。
2、 施工布置: 基础接地网焊接在筏板底部钢筋绑扎完成后, 面筋绑扎之前进行; 防雷网在屋面楼面完成后, 防水层完成前进行; 女儿墙上的避雷带在砌筑时预埋连接件, 并与均压环焊接连通, 女儿墙抹灰完成后敷设镀锌扁钢与连接件连接; 引下线及均压环同土建施工配合穿插进行。
三、 施工方法和操作工艺
1、 工艺流程
定位 敷设 焊接 防腐 核验
2、 操作工艺
2．1 基础接地
( 1) 根据设计要求, 对接地网及引下线的位置轴线进行确定, 保证接地网及引下线的位置符合设计要求。
( 2) 在筏板底层钢筋敷设完后, 将基础底板钢筋按图纸焊接成电气通路网, 引下柱柱筋绑扎完后, 选定引下柱两根不少于φ16的对角柱筋作为引下柱筋, 并用油漆( 油漆不能刷的太多, 以免污染钢筋) 做好标注, 引下柱筋与接地网底筋网采用不小于φ12圆钢跨接连通, ( 在有引下线柱底板钢筋位置可预先焊接不小于φ12的圆钢) , 双面焊接, 搭接长度不少于6d(即72mm)。散流线的位置, 由引下线钢筋引出40*4镀锌扁钢, 甩出室外1.5米,埋深0.8米.
筏板”基础接地大样图”:

2．2 接地干线敷设
( 1) 从低压配电室沿桥架托盘敷设一根TMY-50×5铜排, 做 PE总干线, 该PE干线有低压柜PE排直接引出, 电气竖井内桥架采用TMY-50×5铜排做接地干线, 各配电箱用满足规范的铜芯导线与就近PE干线做电气连接。
( 2) 敷设在强、 弱电竖井, 屋顶电梯机房, 高低压配电房、 发电机房等内明设接地线, 根据设计图上要求距地300mm敷设一圈热镀锌扁钢, 具体型号按图纸所示。首先在墙上安装卡子, 水平直线段1.5米一个, 垂直部分2.5米一个, 转弯部分0.4米一个, 扁钢与墙面的距离15mm, 设置要求均匀一致, 顺直美观, 固定牢靠; 焊接处要平滑, 补刷一遍防腐漆后, 刷银粉漆一遍, 室内所有电气设备的金属部均应以40×4镀锌扁钢就近与墙上的一圈接地干线可靠焊接。根据设计图纸要求的扁钢型号, 设计要求为热镀锌扁钢) , 明设的接地线经过电气竖井或配电间内柱( 墙) 的预埋件-100×100×5钢板与作为接地体的基础钢筋连为电气通路。根据设计要求位置预埋-100×100×5钢板, 必须在柱筋绑扎完后用圆钢从引下柱筋搭接, 再与钢板连接, 钢板在模板装上一边后再固定, 确保钢板与模板紧贴。电缆沟支架采用40×4扁钢通长与支架连接, 并与接地网连通; 电梯井内、 弱电机房采用40×4镀锌扁钢, 与机房里等电位端子箱连接。水泵房, 热水机房等经过25×4镀锌扁钢将预留的 -100×100×5的钢板与等电位端子箱连接。弱电机房采用BV-25铜芯线与接地扁钢连接后, 与机房里等电位端子箱连接。机房接地端子板为100×100×10带M25之烫锡钢板, 该板明设于柱上, 距地0.3米。接地干线外表面刷黄绿相间油漆标识。
2．3 防雷引下线
( 1) 本工程利用结构柱内2根不小于Ф16柱主筋作防雷引下线, 把作为引下线的2根主筋用红漆作好标记, 保证下端与相应的两根筏板主筋焊接连通及至上通焊到屋顶, 线的两根主筋用黄漆作好标记, 保证下端与基础接地网相连并焊接连通到屋顶。如土建柱主筋采用机械焊接, 必须用φ12圆钢按要求搭接。
2．4 均压环
30米以下该层起以上各层的结构大梁水平钢筋焊接成均压环, 并与引下线焊接。即用Ф12圆钢将横梁和纵梁主筋与引下线柱主筋焊接连通, , 各金属门窗、 栏杆与均压环相连, 主体施工时要在相应位置甩出Ф12圆钢作好预留, 另均压环与防雷引下线相交处采用Ф12圆钢搭接焊通。建筑物内各种金属管道的底部以及以上每三层用-25*4的镀锌扁钢与防雷装置连接一次, 另10层及以上建筑物内钢构架和钢筋混凝土的钢筋应相互连接, 施工时要作好连接板的预留。
2．5 屋面防雷接闪器
( 1) 利用沿屋顶面女儿墙顶明设-25*4镀锌扁钢避雷带做接闪器,
女儿墙构造柱施工时, 引下线上端要甩出Ф12圆钢, 高出女儿墙压顶200cm, 女儿墙压顶抹灰后, 敷设-25*4镀锌扁钢避雷带, 先将镀锌扁钢调直, 再与引下线上端要甩出Ф12圆钢相连, 不同标高屋面避雷带须采用Ф12圆钢在外墙粉刷层内暗设连接, 焊接处要平滑, 补刷一遍防腐漆后, 刷银粉漆一遍; 屋面-25*4镀锌扁钢避雷带敷设在抹灰层内, 在屋面保温层完成后, 贴着保温层敷设-25*4镀锌圆钢避雷带;
( 2) 在屋面机房上安装避雷针, 根据图纸要求在土建屋面结构施工时, 预埋好钢板( 150×150×8) 等预埋件, 钢板与结构钢筋焊接牢固, 根据图纸要求, 避雷针长度为1米, 采用Ф12镀锌圆钢, 将圆钢一端用打尖, 另一端与铆接于女儿墙上预埋铁件上, 再与屋面避雷带连接, 刷好油漆。
2．6 防雷测试盒及接地检查井
( 1) 在塔楼指定点预留测试盒作为检测点, 引下线在距地1米处做测试盒作为测试点, 引下线测试盒采用δ0.75镀锌钢板作成250*150*50大小的盒子, 按设计要求嵌装在防雷引下线柱子里, 在柱子钢筋绑扎时焊接一条扁钢甩出500mm, 外墙抹灰时, 再装测试盒, 盒子里焊接一40*4镀锌扁钢与引下线甩出的扁钢焊接, 并在焊接处刷沥青油漆防腐。
( 2) 接地检查井深1米,
2．7防雷测试
在地下室基础完成时, 对基础接地网的接地电阻进行一次测试; 在主题结构封顶时, 对整个建筑的接地网、 引下线、 接地预留件的接地电阻进行测试, 如引下线电阻不达标, 可另做人工接地体, 与塔楼预留的人工接地钢板连接; 最后就是在屋面防雷接闪器及门窗、 栏杆完成后进行一次防雷接地综合测试, 并形成记录。
四、 质量要求
1、 圆钢与圆钢、 圆钢与扁钢的搭接焊长度大于6d且双边焊, 并有足够的机械长度, 不得有夹渣、 咬肉、 裂纹、 虚焊、 气孔等缺陷, 焊接处的药皮敲净后, 裸露在混凝土外部分, 刷沥青防腐油漆。
2、 露在外面的钢材, 应采用热镀锌钢材。
3、 明敷的避雷带平整顺直, 弯曲半径大于10倍避雷带直径, 固定点支持件间距均匀, 固定可靠。
4、 接地干线在穿越墙壁、 楼板处加钢套管, 套管与接地线做电气连通, 跨越建筑物变形缝时, 设补偿措施。
5、 避雷针要垂直度的偏差不大于10mm。
6、 建筑物顶部的避雷针、 避雷带等必须与顶部外露的其它金属物体连成一个整体的电气通路, 且与避雷引下线连接可靠。
7、 各种焊缝应饱满, 且必须及时将焊渣清除。
五、 成品保护
1、 防雷跨接、 搭接焊好后, 安排人员值班, 防止结构施工队伍再次挪动钢筋, 而割断跨接、 搭接钢筋。
2、 不得随意移动已绑扎好的结构钢筋。
3、 接地干线施工时, 不得砸碰及弄脏墙面。
4、 墙面刷涂料时先将接地干线包扎好。
5、 接地干线焊接时, 在已刷涂料的墙上贴上报纸, 保护强面。
6、 拆除脚手架时, 不得破坏避雷针。
7、 避雷带敷设时, 保护好女儿墙上的抹灰。
8、 及时清理模板上的焊渣, 避免污染土建模板。
六、 职业健康安全措施
1、 进行电焊作业时, 电焊机能正常使用, 并使用专用开关箱, 焊工必须持证上岗, 施工前清理易燃易爆物品, 设专门看火人及相应的灭火器具。
2、 进行气焊作业时, 氧气、 乙炔瓶放置间距大于5m, 设有检测合格的氧气表、 乙炔表并设防回火装置, 同时做到持证上岗, 设专门看火人及相应的灭火器具。
3、 雨雪天气, 禁止再室外进行电焊作业。
4、 高空作业时, 必须佩戴安全带。
5、 电气焊作业时应采取相应的防护措施, 避免弧光伤害。
6、 雷雨天气严禁做防雷测试。
7、 焊接时必须穿绝缘橡胶底鞋, 并带好绝缘手套。
七、 环境保护措施
1、 进行强噪声作业时, 严格控制作业时间, 一般不得超过22时。
2、 在室内进行油漆作业时, 应注意通风换气。
3、 油漆作业结束后, 应及时回收油漆包装材料。
