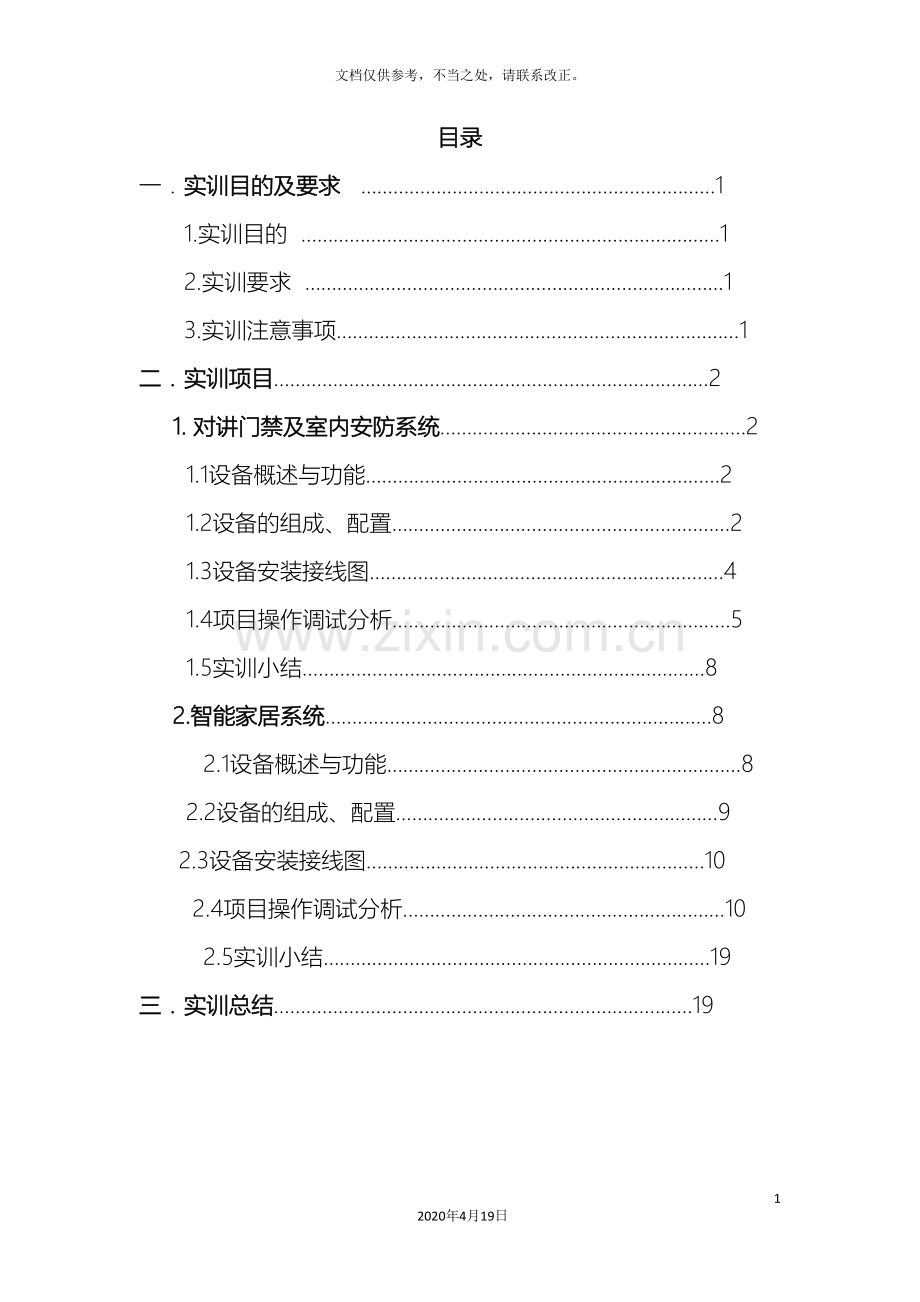

目录
一．实训目的及要求 …………………………………………………………1
1.实训目的 ……………………………………………………………………1
2.实训要求 ……………………………………………………………………1
3.实训注意事项…………………………………………………………………1
二．实训项目………………………………………………………………………2
1. 对讲门禁及室内安防系统…………………………………………………2
1.1设备概述与功能…………………………………………………………2
1.2设备的组成、配置………………………………………………………2
1.3设备安装接线图…………………………………………………………4
1.4项目操作调试分析………………………………………………………5
1.5实训小结…………………………………………………………………8
2.智能家居系统………………………………………………………………8
2.1设备概述与功能…………………………………………………………8
2.2设备的组成、配置……………………………………………………9
2.3设备安装接线图………………………………………………………10
2.4项目操作调试分析……………………………………………………10
2.5实训小结………………………………………………………………19
三．实训总结……………………………………………………………………19

一． 实训目的及要求
1. 实训目的
本着以就业为导向的职业教育培养方向，设备专业的毕业生具备一定的楼宇自动化设备安装，维修能力，已成为各大用人单位招聘员时应掌握的技能之一。经过楼宇自动化实训，一方面加深了解楼宇自动化技术基本理论知识，掌握一定的楼宇自动化操作技能，同时能够培养学生独立工作，协作解决问题的能力，满足当前企业和施工单位对毕业生的职业技能的要求。

2. 实训要求
实训以分组形式进行，每组一般不超出6位学生。每组同学应互相帮助，协作解决相关技术难题，独立完成相关实训工序，最终完成各系统安装调试。
创新拓展，经过分组完成各单一子系统的安装训练后，应对对讲门禁及室内安防系统、闭路电视监控及周边系统、智能家居系统安装接线与工作原理有一定的深入了解。最终应能够在实训中利用现有设备构建不同建筑平台的楼宇自动化子系统。

3. 实训注意事项
实训过程中要求严格遵守安全操作规程及实验室管理守则，遵循指导老师和实验室管理老师的安排，严禁违规操作，私自通闸调试，实训项目完成后应报告现场老师进行登记，文明施工。

二．实训项目
1.对讲门禁及室内安防系统

1.1设备概述与功能
对讲门禁及室内安防系统对于确保区域和室内安全、实现智能化管理具有重要作用。它是一种简便易行、无人值守，易于普及的控制系统。常见于各类大厦、高层公寓和智能住宅小区。对讲门禁系统是指采用现代电子技术和通信技术在小区、大楼或住户的出入口对人员的进出实施放行、拒绝、记录和报警等操作的整套电子自动化系统。室内安防系统是指为了保证住户在住宅内的人身和财产安全，经过在住宅内门、窗和室内其它部位安装各种探测器实施监控，经过室内对讲门禁系统传至小区管理中心，提示保安人员迅速确认警情，及时赶赴现场，以确保住户人身和财产安全，同时，住户也能够经过室内紧急求助系统向小区管理中心发出求救信号。对讲门禁系统和室内安防系统结合在一起，是智能楼宇自动化不可少的配套设施，也是实现智能楼宇管理自动化的重要设施。
YL-708-C型对讲门禁及室内安防系统共包括3种模块，分别为YL-708-C-A型住户模块、YL-708-C-B型大楼模块、YL-708-C-C型小区模块。经过模块间的组合，可实现单住户，单大楼单住户、单大楼多住户、多大楼多住户、单小区单大楼单住户、单小区多大楼多住户多小区多大楼多住户的模块关系。
1.2设备的组成、配置
1.2.1 主体配置
1.2.1.1住户模块
序号
器件名称
数量
单位
备注
1
住户门口机
1
个

2
室内主机（可视免提）
1
台

3
室内分机（普通听筒）
1
台

4
防盗探测器防拆模拟开关指示
1
只

5
电插锁
1
把
与透明有机玻璃模板结合组成模型
6
门磁开关
1
对
7
闭门器
1
个
8
防盗探测器
1
个

9
紧急求助按钮
2
个
配专用复位钥匙1把
10
感烟探测器
1
个
配专用防尘盖1个
11
燃气探测器
1
个
配专用防尘盖1个
12
燃气管道电磁阀电控自动关闭模拟指示
1
只

13
燃气管道电磁阀电控自动关闭模拟按钮
1
只

14
声光警号
1
个

1.2.1.2大楼模块
序号
器件名称
数量
单位
备注
1
大楼门口机[ID]
1
台

2
大楼门口机[IC]
1
台

3
单元门口机[ID]跳线设置开关
1
套

4
单元门口机[IC]跳线设置开关
1
套

5
单元门口机[ID]防拆模拟开关
1
个

6
单元门口机[IC]防拆模拟开关
1
个

7
住户分配器
1
个

8
单元门口机分配器
1
个

9
电插锁
1
把
与透明有机玻璃模板结合组成模型
10
闭门器
1
个
11
电磁锁
1
把
与透明有机玻璃模板结合组成模型
12
闭门器
1
个
13
开门按钮
1
个

14
磁控模块
1
块
隐藏
15
开门指示
1
只

16
关门指示
1
只

住户门口机：安装于住户门口，用来呼叫室内分机，住户获取来访者图像并进行双向通话；监视住户门口图像。
用户室内分机：与主机，管理中心实现互相呼叫，对讲，监看，开锁等功能。
单元门口机：能与分机实现可视对讲，接受分机遥控开锁，直接呼叫系统主机，可利用分机密码进行 开锁，利用系统主机能够把单元门口机视频信号切换到管理中心。
管理中心机：安装于保安室中，与住户室内分机、单元门口机、小区门口机、或其它管理中心机双向对讲；开启单元门口和小区门口的锁；自动或手动监控单元门口和小区门口图像；接受住户室内分机、单元门口机和小区门口机发出的警报信息报警并存储；刷卡开门或巡更等信息的存储和查询。

1.3设备安装接线图

1.4项目操作分析
1.4.1 室内安防系统的操作分析
1.首先根据图纸接线，图纸如上图所示，接线需要小心谨慎，防止错接、漏接、多接线，经检查发现无误后，方可通电进行调试。
2.布防：在撤防状态下，按“布防”键，布防指示灯开始闪烁，表示进入预布防状态，预布防时间有60秒，延时的作用是为了住户离家过程而设的。
撤防：在预布防的60秒内，再按一次布防键即可撤防，一旦进入布防状态，要想撤防，则先按布防键，然后输入6位数撤防密码123456加#键确认，即可撤防。
报警：在布防状态下，门磁开关和防盗探测器检测到报警信号，室内分机【可视免提】面板对应指示灯亮，发出比较慢的嘟嘟声预警声，60秒内如果不撤防，将发出较快的嘟嘟报警声，而且输出声光信号。进行撤防操作可消除面板指示和声光警号，按通话键也能够消除声光信号。

1.4.2单住户系统的操作分析
1.根据图纸接线，室内分机[可视免提]MV-MG-MZ用于连接住户门口机，V-G-A-Z用于连接室内分机[可视免提]，室内分机[普通听筒]G-A-Z用于连接室内分机[可视免提]。其中，“V”指示视频线，“G”指示公共线，“A”指示音频线，“Z”指示控制总线。
2.呼叫，通话和开锁：按住住户门口机呼叫键，室内分机[可视免提]振铃，室内分机[普通听筒]不反应，系统安全设计，当来访者最后来到住户门口时，同一住户室内分机【可视免提】进行通话和控制开锁并显示来访者图像，按通话键能够与来访者进行通话（限时45秒），通话过程中再按通话键结束通话，按开锁键打开住户电插锁。
3.监视：室内分机[可视免提]在挂机状态下，按监视键，显示住户门口图像，监视过程中手动按通话键或自动延时15秒，都将结束此次监视。

4.同住户室内分机对讲：室内分机[可视免提]在挂机状态下，按保安键，呼叫室内分机[普通听筒]。室内分机[普通听筒]在挂机状态下，按保安键后3秒内摘机，呼叫室内分机[可视免提]。通话时间45秒。
1.4.3 单大楼单住户系统的操作分析
1.首先根据图纸接线，接线设备包括单元门口机，磁控模块，单元门口机分配器，住户分配器。主要模块是住户模块和大楼模块。
2.单元门口机的功能设置

F1
住户密码开门
F2
设置室内分机地址
F3
设计单元门口机地址
F4
设置单元联网器地址
F5
修改系统密码
F6
修改公用密码

F7
设置电磁锁定时时间
F8
注册IC卡
F9
删除IC卡
F10
恢复IC卡

3.设置电磁锁定时时间：重复按设置键，直至显示F7，按确认键，显示- - - - ，正确输入系统密码后显示——- -，输入要设置的时间，按确认键，设置成功显示SUCC,设置失败显示ERR,3秒后返回至F7状态。出厂默认为3秒。
4.公用密码开锁：按密码键，再输入“公用密码”，默认密码为123456，按确认键即可。
5.公用密码修改：重复按设置键，直至显示F6，按确认键，显示- - - -，正确输入系统密码，（默认为 06），显示P1，2秒后显示- - - -，输入新的公用密码，按确认键，2秒后再输入一次，再按确认，如果2次输入的新密码相同，显示SUCC，表示公用密码已成功修改，如果2次输入的新密码不一样，则显示ERR,表示密码修改失败，退出设置状态，返回至F6状态。系统密码修改与公用密码修改同理，按F5键修改即可。即“F6+确认+系统密码+新密码+确认+新密码+确认”

6.系统密码恢复：主机断电，按住8键不放，通电，直至显示SUCC松开按键，等待直至显示消失，表明系统密码已成功恢复。
7.出厂设置恢复：主机断电，按住设计键不放，通电，直至显示BUSY键松开，等待直至显示消失，表明出厂设置已成功恢复，恢复出厂设置即已包括了恢复系统密码。
8.单元门口机跳线设置开关：连接同一大楼单元门口机分配器的多台单元门口机中必须要有且只有一台设置为短接，其它的均设置为断开，本项目中，仅有J1是短接的，J2，J3，J4均为断开。
9.单元门口机地址设置：重复按设置间，直至显示F2，再按确认键，显示- - - -，正确输入系统密码后显示P1，2秒后显示———，输入单位门口机的地址，按确认键即可设置成功。即“F2+确认+密码+地址+确认”
10.住户模块室内分机地址设置：在ID机上重复按设置键，直至显示F2，按确认键，显示- - - - ，正确输入系统密码后，进入室内分机地址状态，此时室内分机呼叫单元门口机，数码显示屏显示该室内分机当前的地址。再按设置键，显示- - - ，输入室内分机的地址，按确认键，等待室内分机应答，15秒内接到应答闪烁显示新的地址码，成功后显示S-ON，可继续进行室内分机地址设置。即“F2+确认+密码+设置+地址+确认”
11.单元门口机呼叫室内分机：以呼叫“101”号住户为例，在单元门口机上输入“101”，按呼叫键，然后等待，此时数码管会显示CALL，等待住户应答，接到住户应答后单元门口机像是CHAR,此时已经接通，双方能够进行通话。即“房号+呼叫”
12.室内分机呼叫单元门口机：室内分机【可视免提】按住开锁键直至按键音消失即可呼叫单元门口机[ID]；室内分机按9-5-0-1再按保安键即可呼叫单元门口机。即‘长按开锁键+9501+保安键’
13.单大楼多住户系统与多大楼多住户系统操作同上。

故障分析表
序号
故障现象
原因分析
排除方法

1
呼叫时，住户看不到图像和听不到声音
视屏线和音频线没有接好
重新接线

2
显示接通呼叫，但听不到声音
矩阵没有配置或配置不正确
重新配置矩阵
3

接好线后，并不能呼叫联通
控制线上的跳线开关状态设置不正确
重新设置跳线开关状态
4
按设置的地址，并没有反应
设置的地址不对应
重新设置地址
5
通电后，部分指示灯不亮
电源线有误
重新检查各线连接
1.5 实训小结
1.接线应严格按接线图连接，否则可能出现操作无效或损毁设备。
2.操作过程中如发现异常状况，应马上切断电源进行检查。
3.小组成员要分工合作，团结一致。
2.智能家居系统
2.1设备概述与功能
智能家居是以住宅为平台，兼备建筑设备、网络通信、信息家电和设备自动化，集系统、结构、服务、管理为一体的高效、舒适、安全、便利的居住环境。智能家居也能够定义为一个过程或者一个系统，即利用先进的计算机技术、网络通信技术和综合布线技术，将与家居生活有关的各个子系统有机的结合在一起，经过统筹管理，让家居生活更加舒适、安全、有效。与普通家居相比，智能家居不但具有传统的居住功能，提供舒适、安全、高品位且宜人的家庭生活空间，而且还由原来被动静止结构转变为具有能动智慧的工具，提供全方位的信息交换功能，帮助家庭与外部保持信息交换畅通，优化人们的生活方式，帮助人们有效的安排时间，增强家居的安全性，甚至为各种资源费用节省资金。智能家居是楼宇自动化必不可少的配套设施，也是智能楼宇管理自动化的设施。
智能家居系统采用PLCBUS（电力线通信总线技术）。PLCBUS是一种高稳定性及高性能价格比的双向电力线通信总线技术，它主要利用已有的电力线来实现对家用电器及办公设备的智能控制。
2.2设备的组成、配置
2.2.1主体配置
序号
器件名称
数量
单位
备注
1
远程控制器
1
台

2
控制器
1
个

3
无线转发器
1
个

4
阻波器
1
个

5
场景控制器
1
个

6
大功率电气控制器
1
个

7
小功率电气控制器
1
个

8
白炽灯控制器
1
个

9
窗帘控制器
1
个

10
红外学习机
1
个

11
白炽灯
2
个

12
日光灯
2
个

13
家用大/小功率电器模拟
1
只

PLCBUS智能家居控制系统由发射器系列、接收器系列、系统配套系列这三大类产品组成的一个完整系统。
发射系列：主要作用是经过已有的电力线来传播PLCBUS控制信号并让信号在电力网上广播式的传播。
接收器系列：主要作用是接收来自电力网上的PLCBUS控制信号，并执行控制命令，对相应的灯或电器进行开关、调光、全开、全关等控制；同时反馈所接灯或电器的开关状态。
系统配套系列：主要作用是保障系统在特殊情况下也能够正常工作的辅助设备，包括三相电用的三相耦合器、X10和PLCBUS信号相互的信号转换器、安装调试用的信号综合分析仪以及解决电力线强干扰的阻波伴侣等。

2.3设备安装接线图

2.4项目操作、调试分析
2.4.1白炽灯控制器
PLCBUS-R2221双键白炽灯控制器采用双路设计，既能够本地控制白炽灯开关也能够接收电力网的各种PLCBUS控制器控制，PLCBUS-R2221具有超级场景功能，每路由一个主地址和十六个场景地址（副地址）组成。
1） 主地址设置：先按第一路的“上键”一次，再按“下键”三次，第三次按“下键”时按住并保持5秒钟，被控白炽灯点亮，松手，进入地址设置状态，用PLCBUS-T 4033/4等发射器发射想设置地址的开或关指令，接收到信号后，被控白炽灯关闭，地址设置成功。如果8秒钟内没有操作或按接收器任意键，自动退出地址设置状态。第二路设置方法如同第一路。即：按“#”键→输入房间码→按开关面板“上键”一次，再按“下键”三次，第三次按“下键”时按住并保持5秒钟，灯亮，松手→输入开关指令→ENTER键
2） 场景设置：参见PLCBUS-T 4023/4设备说明“场景设置”内容。安装、设置完毕。
3）产品使用：
A.本地控制：
按第一路“上键”或“下键”，白炽灯即做翻转动作：在白炽灯熄灭状态下，按下键则白炽灯点亮；再按一下，白炽灯熄灭。反之，按下键则白炽灯熄灭，再按一下，白炽灯点亮。
亮度调节：持续按住“上键”1秒后灯光自动调亮，反之按住“下键”1秒后，灯光自动调暗，调到想要的亮度后松手即可。
B．PLCBUS控制
在远程控制器将第一路电灯地址设定为A1。
在远程控制器中，按#键，选择房间A，在输入区输入1。
再按一下“UNIT ON”，白炽灯点亮。设备打开，Feedback反馈指示灯闪一下，命令执行成功。

再按一下“UNIT OFF”，白炽灯熄灭。设备关闭，Feedback反馈指示灯闪一下，命令执行成功。
按一下BRI键（调亮），灯光调亮一级，按一下DIM键（调暗），灯光调暗一级，亮度级别分为6级。
2.4.2 日光灯控制器
PLCBUS-R2225双键日光灯控制器采用双路设计，既能够本地控制日光开关也能够接收电力网的各种PLCBUS控制器控制，PLCBUS-R2225具有超 级场景功能，每路由一个主地址和十六个场景地址（副地址）组成。
1） 主地址设置：先按第一路的“上键”一次，再按“下键”三次，第三次按“下键”时按住并保持5秒钟，被控负载开启，松手，进入地址设置状态，用PLCBUS-T 4033/4等发射器设备发射全开或全关指令，再发射想设置地址的开或关指令。接收到信号后，被控负载关闭，地址设置成功。如果8秒钟内没有操作或按接收器任意键，自动退出地址设置状态。第二路设置方法如同第一路。
2） 场景设置：参见PLCBUS-T 4023/4设备说明“场景设置”内容。安装、设置完毕。
产品使用：点按第一路“上键”或“下键”，负载即做翻转动作，摆脱传统开关上键开灯、下键关灯的操作界限。状态反馈显示：负载开启后左侧状态条指示灯亮，表示负载被启动；负载被关状态指示灯灭。
2.4.3窗帘控制器使用
PLCBUS-R3160E，既能够本地控制窗帘也能够接收电力网的各种PLCBUS控制器控制，PLCBUS-R3160E具有超 级场景功能，每路由一个主地址和十六个场景地址（副地址）组成。
1）主地址设置：先按第一路的“上键”一次，再按“下键”三次，第三次按“下键”时按住并保持5秒钟，当听到“嘟嘟”声后，用PLCBUS-T 4033/4等发射器发射想设置地址的开或关指令；这是再次听到“嘟嘟”声后，设置成功。
2) 场景设置：参见PLCBUS-T 4023/4设备说明“场景设置”内容。安装、设置完毕。
产品使用：1.电机停止时，按“上键”窗帘控制器控制窗帘打开；按“下键”窗帘反向闭合。2.在打开过程中，按“上键”，停止；按“下键”，窗帘反向闭合。3.正在闭合过程中，按“下键”，停止；按“上键”，窗帘反向打开。4.能够接受来自各种PLCBUS控制器发射的开、关以及调光指令的控制；开指令同按“上键”，关指令同按“下键”；按住调亮键，窗帘打开，松手，窗帘停；按住调暗键，窗帘闭合，松手，窗帘停。
2.4.4 场景控制器使用
PLCBUS-T 4206双键开关式场景控制器，每键颗智能学习1-16路连线或不连线地址码并按学习先后顺序进行地址逐一群发。能够实现灯或电器组合场景功能，并可设置双控功能，任意变化双控对象。
1） 两路场景场景设置：学习成两路场景，实现的功能是-左右两键分别实现两路场景功能，左键的上半键，实现存储地址的依次开或关场景，左键的下半键，实现群地址的依次只关的场景；右键的上半键，实现存储地址的依次按序开或关场景，右键的下半键，实现群地址的依次只关的场景。
设置方法：第一组场景（开关左键），先按“上键”一次，再按“下键”三次，第三次按“下键”时按住并保持5秒钟，水晶面板背光指示灯闪烁，进入场景学习状态，使用PLCBUS-T 4033/4依次发射想要场景地址群众的每一路地址开或关指令地址：
A. 如果学习满16路，自动跳出场景学习。
B. 在学习过程中再次按“上键”或“下键”设置键，能够强制退出学习状态。
C. 重新设置此路场景后，原来场景被自动覆盖。
D. 第二路设置同上。
2） 四路场景设置：左边两键的设置：左上键的场景同两路场景设置方法；左下键的场景设置为-上键按1下，下键按6下，最后一次按住不放5秒钟，水晶面板背光指示灯闪烁，进入场景学习状态，使用PLCBUS-T 4033/4依次发射想要场景地址群众的每一路地址开或关指令地址；发射完所有想要学习的地址后，再按一下开关上任意一键，四个角的LED灯全亮，场景设置成功；右边两键设置同理。
3） 恢复出厂设置：上键按一次，下键按6次，最后一次按住不放10秒钟，操作期间左下角的LED灯在5秒的时候熄灭，再过5秒灯亮，恢复出厂设置成功。
2.4.5 学习型红外控制器
1） 地址码与红外指令学习：按住设置键5秒钟左右直到学习型红外控制器发射口红灯和绿灯闪烁，进入学习状态，使用迷你控制器发射想设的地址开或关指令（第一路地址设置）；信号接收到后，红灯先亮，将红外电器遥控器发射口对准红外控制器的学习端口，发你想要学习的红外指令，学习成功后红灯灭（若失败红灯连续闪烁7次）然后绿灯亮，再用红外控制器发另一条想要学习的红外指令，这样迷你控制器灯发射器发出的这路地址存储了两条红外指令，其中次地址的开指令为红灯是所学习的红外指令，关指令为绿灯是所学习的红外指令。第一路地址设置完后红灯和绿灯同时闪烁进入第二路地址设置状态，使用迷你控制器发射想设的地址开或关指令（第二路地址设置），依次学习第三，第四路，第一组学习完毕。
依照以上方法，共能够学习4组，即32条红外指令。
2）指令删除方法：按住设置键不放5秒钟左右直到学习型红外控制器发射口红灯和绿灯闪烁，进入学习状态，迷你控制器发射想删除的地址，此时红绿灯交替闪烁两次，然后红灯亮，按一下设置键即可删除红灯下所代表的红外指令，然后绿灯亮，再按设置键即可删除绿灯下所代表的红外指令。删除其它红外指令方法同上。按住设置键14秒钟以上，红和绿灯一起闪烁两次，指令全部删除。
2.4.6远程控制器
PLCBUS-T 5010“全球控”电话远程控制器是一个兼有本地集中控制、远程电话控制、场景设定功能、定时控制和双向通信功能的多功能控制器。
1）主机外观介绍
指示灯区域：左右两边ZONE区域（数字1—16）指示系统设备的开关状态；Feedback（反馈）指示灯反馈信号发送成功与否；Bell（铃声）指示灯亮，表示定时事件启动时，闹钟响，否则，灯灭，表示定时事件启动闹钟不响。

显示区域：显示内容有当前日期、时间、设备状态、灯光亮度值、操作指示灯
时间显示：正常状态下显示当时日期和时间
操作提示：
按一下*键，屏幕显示“SCEN”：表示此时已经进入群地址场景设置状态；
按一下#键，屏幕显示“H-FF”：表示进入房间码切换状态；
按一下TIMER键，屏幕显示“FFF、FFFF”：表示进入时间设置状态；
按一下EVENT键，屏幕显示“PL FFFF”：表示此时已经进入事件设定状态；
按一下CHECK键，屏幕显示“PL 0X”或“PL88 8888”：表示此时已经进入事件查看模式；
按一下CHANGE键，屏幕显示“PL FFFF”：表示定时事件清楚；
按住TEL键不放5秒，屏幕显示“SWT-TEL”，表示进入电话远程设置等待模式。
按一下STATUS键，屏幕显示“ID”表示进入查询当前房间码下已用的地址状态，按两下“ID ON”表示进入当前房间码下开启设备地址查询模式。
按一下LEVEL键，屏幕显示“PES”：表示此时进入灯光亮度查询模式。
按住ENTER键不放5秒，屏幕显示“USE—”，表示用户码及单三相电状态切换模式。
场景区域：ALL HOME OFF（所有房间码全关键）：提供一键全关所有房间码下的灯或电器的功能。场景键“SCENE 1”、“SCENE 2”、“SCENE 3”、“SCENE 4”，能够分别设置四组不同场景。
输入区：数字键“0—9”，电话远程功能键“*”（场景设置键）、“#”（房间码转换）。
功能区：“BRI/DIM”（调光或调暗）、“UNITE ON/UNITE OFF”（开/关）、“ALL ON/ALL OFF”（全开/全关）
设置区：“TIMER”（时间设定）、“EVENT”（定时时间设定）、“CHECK”（定时事件查看）、“CHANGE”（定时事件清除/更新）、“ALARM”（定时闹钟开关设置）、“TEL”（远程控制设置）、“LEVEL”（灯光亮度查询）、“ENTER”（操作确认）
2）集中控制功能
集中控制256路灯或电器的开关、全开、全关及白炽灯的调光控制功能。
更换房间码（#键）：先按一下输入区的“#”键，显示屏显示“HFFF”，然后输入相应的房间码对应的数字键（房间码相对应的数字键A-1 B-2 C-3 D-4 ，，， O-15 P-16），当对应的数字键小玉10时，在数字前补充输入0，例如：吧房间码更换成“C”时，先按一下#，然后连按一下0和3键，显示屏显示日期时，更换房间码成功。对应的数字大于10时，直接输入相应的数字即可。
设备开关（UNIT ON和UNIT OFF）：先按#键更换想要的房间码，在输入输入单元码，再按一下UNIT ON（开）或UNIT OFF（关）即可。
白炽灯调光（BRI和DIM）：若被设备为白炽灯，且控制器为白炽灯控制器，即可对白炽灯进行调光控制，先把目标地址白炽灯打开，然后按一下BRI键（调亮），灯光调亮一级，按一下DIM键（调暗），灯光调暗一级，亮度调节级别分为6级。
全开全关（ALL LIGHTS ON和ALL UNITS OFF）：更换想要的房间码，然后直接按“全开”键，所有相应“全开”指令的控制器所接设备全部启动；直接按“全关”键，所有相应“全关”指令的控制器所接设备全部关掉。

所有房间码下设备开关（ALL HOME OFF）：按住此键不放5秒钟，听到“嘀”一声蜂鸣器表示信号发送成功，所有房间码下的设备全关。
3） 电话远程控制功能
电话远程控制256路灯或电器的开关及全关，并可设置来电灯闪烁功能。
远程控制设备开关
用手机或固定电话拨打此设备所接电话线的电话号码，电话拨通后，预设的来电闪地址对应的灯开始闪烁，振铃响后预设的振铃次数后，会听到“欢迎进入索博远程语音控制系统，请输入密码”的提示，此时输入3位密码，出厂密码为：111.输入正确就会进入应答状态。如果密码错误，会听到“密码错误，请重新输入”的提示音，（密码最多可输入6次，否则系统自动退出远程控制状态）；如密码输入正确后，就会提示“请输入房间码”。则在电话机上按相应房间码的数字键，房间码输入完毕后会听到“请输入单元码和开关指令”提示音，此时输入电源码，输入方式同输入房间码。然后再选择开关指令，*表示打开，#表示关闭。操作完毕，会听到“操作已成功”的语音提示，这表示电话远程控制器收到反馈信号，证明设备确认开启；如果操作完成后没有听到“操作已成功”，表示电话远程控制器没有收到反馈信号，证明设备没有打开。
远程控制所有房间码下设备全关
远程控制所有房间码下设备全关，在远程控制应答状态下，听到“请输入房间”的语音提示，直接输入#键，语音提示“操作已成功”。
功能设置：
密码重设：重设密码，按“TEL”键不放5秒左右，显示屏显示SET-TEL，在20秒内，拨通电话远程控制器所接电话，在预设数声铃声后，会听到“请输入新的三位密码”的语音提示，此时在打出电话的话机上输入想要设定的三位数字密码。振铃次数设置：在输入新的三位密码后，会听到“请输入振铃次数”的语音提示，输入想要的振铃次数（1—9）；来电闪地址设置：听到“请输入房间码”的语音提示，输入想要的房间码后，又听到“请输入单元码和开关指令”，输入单元码，不输入开关指令，就会听到“操作已成功，欢迎进入索博远程语音控制系统，请输入密码”的提示，表示设置成功。取消来电闪功能：将房间码设定为16，单元码设为16即可。
4） 群地址场景功能
四路群地址场景按序启动场景功能，可设置会客、就餐、影院、休息灯灯光电器场景。
场景设置：在输入区按一下“*”键，显示屏显示SCEN，表示进入群地址按序启动场景设置状态，此时在场景区域选择想要设置的场景键（SCEN1、SCEN2、SCEN3、SCEN4其中之一），此时屏上方左边显示字母（A，B，C，D其中之一），右边显示01，表示此场景下第一地址事件，此时输入单元码（单元码小于19，直接输入，不用补0）和开关指令（UNIT ON和UNIT OFF），显示屏下方左边显示单元码，右边显示指令，开为ON，关为OFF。此时所输入的单元码是最近一次操作过的房间码经过#房间号转换键，如果想继续设置场景地址则按DIM，每个场景最多存储16个随意地址，场景地址设置完成后，按ENTER键，系统进入时钟模式，表示场景设置成功；每一个场景，都要单独设置。
即：
按“*”键 → 场景键（SCEN1、SCEN2、SCEN3、SCEN4其中之一）→“#”键+房间码+开关指令→ UNIT ON或UNIT OFF键（若想继续设置，按DIM键，重复以上操作）→ENTER 键
场景操作：需要打开某个场景，只需按下相应的场景键，想要开启和关闭的设备就按设置时依次存储的地址开关指令开启或关闭设备，达到想要的场景效果。
5）时间设定
“TIMER”：时间设定，用于一般状态下显示的时间设置。
操作：在设置区按一下TIMER时间设置键，显示屏显示“FFFF FFFF”，此时输入年份（年份格式为两位数，如 ，输入06），输入后数码管自动后移两位，再输入星期（星期输入对应的数字，星期一至星期日分别对应“1,2,3,4,5,6,7”）。输入完后数码管全部显示FFFFFFFF，此时依次输入月、日、时、分，等全部输入完后，按一下ENTER键，此时时钟进入正常显示状态，表示设置成功。

6）定时控制
“EVENT”：事件设定，用于设备定时开关设置。
操作：按EVENT定时事件设置键，等待输入时间，依次输入定时事件的小时数与分钟数（小时数是个位数，前面补0）。若把此时时间设定为闹铃事件则再按一下EVENT键。若在此时间下输入地址事件，则按一下DIM键（向下），屏左上方显示“PL01”，下方显示“FFFF”。输入单元码和开关指令，若要切换房间码，则经过#房间码转换键操作。若在此时间向下继续设定事件，则再按一下DIM键，继续输入单元码和开关指令。显示屏上方PL后边数字随之增加。一个定时时间最多可设16个地址事件，设满16个，显示屏上方显示FULL。
按UNIT OFF键（向右）则设定下一个时间。方法同上。最多设定16个时间，设满16个，显示屏上方显示FULL。全部设定完后按一下ENTER键，系统记下所有事件，进入时钟模式，设置完毕。
“CHECK”：事件查看，按此键可查看已经设置的事件信息。
操作：按CHECK键，屏幕上方显示“PL0X”，屏幕下方显示定时的时间。按DIM键，逐条查询，屏幕上方左边为序号，右边为开关指令；下半屏左边为房间码，右边为单元码。清除事件，按CHANGE键，上半屏显示左边PL，右边FF，下半显示FFFF表示事件为空，等待输入事件。输入新的事件，则再次按下CHANGE键，输入单元码和开关指令。查询下一个定时事件则按右键，查询同上。查看完毕按一下ENTER键，系统进入时钟模式。若把某个时间下的事件全部清除，则在显示时间按下CHANGE键。添加新的事件则再按下CHANGE键，重复事件的设定。操作完毕按一下ENTER键，系统进入时钟模式。
“CHANGE”：事件清除/更新，用于清除某个事件，也可替换某个事件信息。
操作：清除事件，清除事件后再次按下此键颗添加事件，重新添加方法同上。
“ALARM”：定时设置，用于第一个事件闹钟的开始和关闭设置。
操作：设定好事件，按一下此键，闹钟指示灯打开，闹钟功能起作用；再次按下此键，闹钟指示灯熄灭，闹钟功能关闭。

故障分析表
序号
故障现象
原因分析
排除方法
1
接好线后，打开电源开关，调试灯不亮
接线错误，或者操作有误
重新接线并认真查看
2
设置好的灯不受控制
受到周围其它设备信号干扰
重新设置房间码和开关指令，尽量避免和周围设备相同
3
设置编码混乱，无法正确设置
与原本设置的编码重复，导致无法正常在设置
尽量避免01 02 03 的大众编码能够向后移动改成05 06 07等
4
窗帘控制器打开后，不会自动停下来
没有设置完整
要把关闭键按亮
2.5.实训小结
1.安装操作必须按照正确规则，切勿违规操作。
2．实验时，应断开总电源开关，严格按接线图接线，检查无误后，再接通电源开关，按要求编写程序。否则可能出现操作无效或损毁设备。
3．操作过程中如发现异常状况，应马上切断电源进行检查。
4．小组成员要分工合作，团结一致。
三、实训总结
为期2个星期的实训在20页的报告下拉下了帷幕，我们这次的实训内容主要包括智能家居系统和对讲门禁及室内安防系统，智能家居是以住宅为平台，兼备建筑设备、网络通信、信息家电和设备自动化，集系统、结构、服务、管理为一体的高效、舒适、安全、便利的居住环境。对讲门禁及室内安防系统对于确保区域和室内安全、实现智能化管理具有重要作用。经过这次实训，增进了我对智能家居系统及对讲门禁系统的了解，知道了各种日常生活中的楼宇智能系统的操作控制原理，体会到了智能楼宇技术对现代生活家居的重要性，明白了我们专业的发展前景，看到了未来的就业发展方向，此次的实训是以小组为单位的，也让我明白了团队之间配合的重要性。最后，要注意实训安全，不能随意通电。
