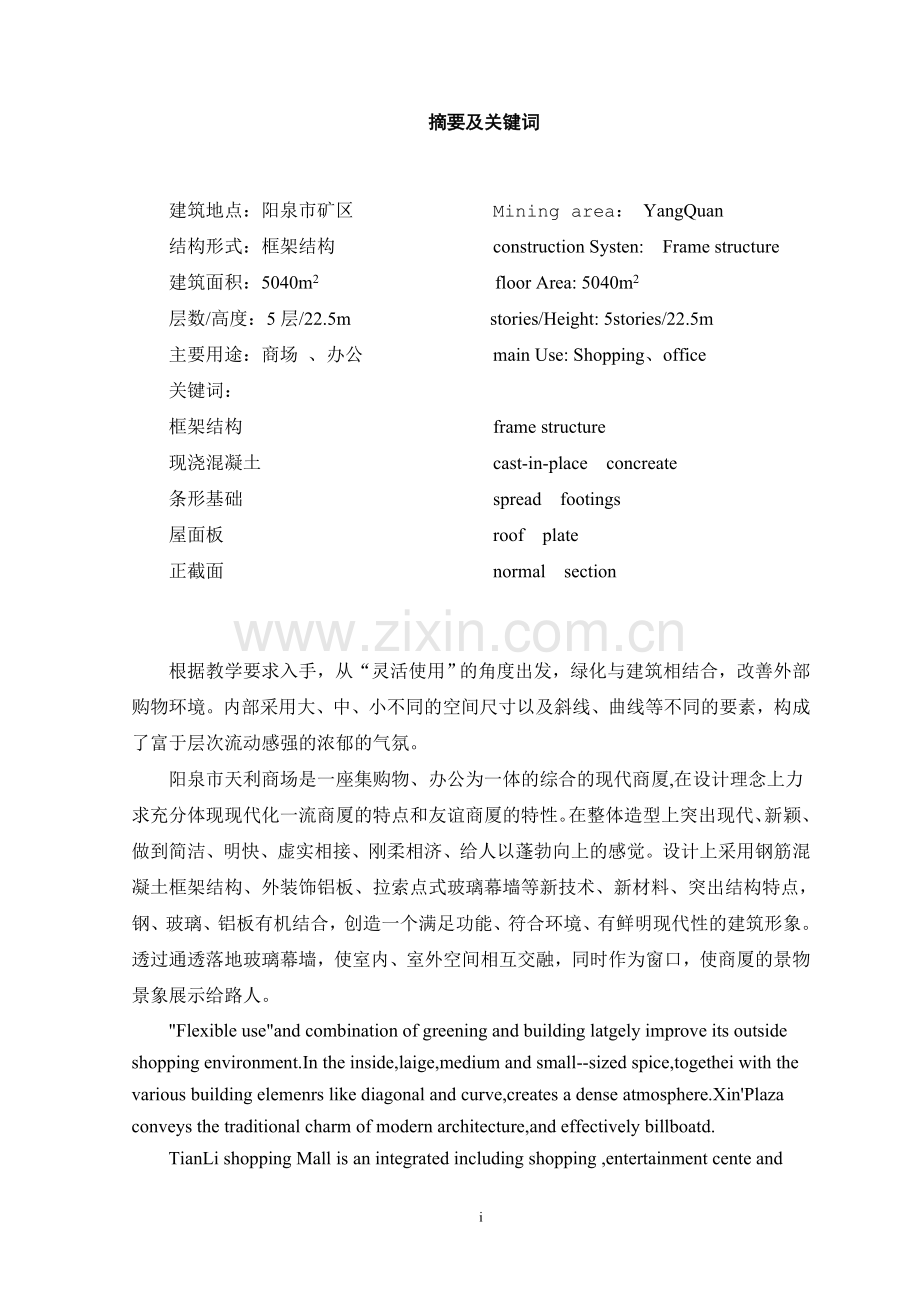

摘要及关键词

建筑地点：阳泉市矿区 Mining area： YangQuan
结构形式：框架结构 construction Systen: Frame structure
建筑面积：5040m2 floor Area: 5040m2
层数/高度：5层/22.5m stories/Height: 5stories/22.5m
主要用途：商场 、办公 main Use: Shopping、office
关键词：
框架结构 frame structure
现浇混凝土 cast-in-place concreate
条形基础 spread footings
屋面板 roof plate
正截面 normal section

根据教学要求入手，从“灵活使用”的角度出发，绿化与建筑相结合，改善外部购物环境。内部采用大、中、小不同的空间尺寸以及斜线、曲线等不同的要素，构成了富于层次流动感强的浓郁的气氛。
阳泉市天利商场是一座集购物、办公为一体的综合的现代商厦,在设计理念上力求充分体现现代化一流商厦的特点和友谊商厦的特性。在整体造型上突出现代、新颖、做到简洁、明快、虚实相接、刚柔相济、给人以蓬勃向上的感觉。设计上采用钢筋混凝土框架结构、外装饰铝板、拉索点式玻璃幕墙等新技术、新材料、突出结构特点，钢、玻璃、铝板有机结合，创造一个满足功能、符合环境、有鲜明现代性的建筑形象。透过通透落地玻璃幕墙，使室内、室外空间相互交融，同时作为窗口，使商厦的景物景象展示给路人。
"Flexible use"and combination of greening and building latgely improve its outside shopping environment.In the inside,laige,medium and small--sized spice,togethei with the various building elemenrs like diagonal and curve,creates a dense atmosphere.Xin'Plaza conveys the traditional charm of modern architecture,and effectively billboatd.
TianLi shopping Mall is an integrated including shopping ,entertainment cente and offices.In terms of design concept,the designers tried to fully materialize both the general features of first-class modem shopping mall and the unique identity of FriendshipShopping Mall.In terms of overall form,this shopping mall gives priority to modernism and novelty ---its concise and lively shape conveys a sense of vigor and aggression.Steel strure,aluminum plate outerdecoration and suspended cable point glass curtain wall and other mew technique and materials are introduced into thedesign,giving prominence to the characteristic of steel structure.The harmonious combination of steel,glass and aluminum pate creates an idantity of modem atchitecture that can not only meetthe functional requirements but also assort with the envuribnebt.The transparentfloor glass curtain wall makes the outdoor and indoor space meet.And it is also a window,showing the passersby the indoor scenery of the shopping mall.

目 录
第一部分：建筑设计 1
一、建筑概况 1
二、建筑技术条件资料 1
第二部分 框架侧移刚度的计算 4
一、横梁线刚度ib的计算 4
二、柱线刚度ic=bh3/12 5
三、纵梁线刚度Ib的计算 5
四、各层框架横向侧移刚度计算 6
第三部分 重力荷载代表值的计算 8
一、查《荷载规范》可取 8
二、重力荷载代表值的计算 9
第四部分 横向水平荷载作用下框架结构的内力和侧移计算 16
一、横向自振周期的计算 16
二、水平地震作用及楼层地震剪力的计算 16
三、多遇水平地震作用下的位移验算 16
四、水平地震作用下框架内力计算 16
五、横向风荷载作用下框架结构内力和侧移计算 16
第五部分 竖向荷载作用下框架结构的内力计算（横向框架内力计算） 32
一、计算单元的选择确定 32
二、荷载计算 33
四、梁端剪力和柱轴力的计算 42
五、框架梁的内力组合 43
六、框架柱的内力组合 49
七、柱端弯矩设计值的调整： 49
八、柱端剪力组合和设计值的调整 57
第六部分 截面设计 57
一、框架梁 57
二、框架柱 61
第七部分 楼板设计 67
一、楼板类型及设计方法的选择： 67
二.设计参数 67
第八部分 楼梯设计 74
一、设计参数 74
二、踏步设计 74
三、斜梁设计 75
四、平台板设计 77
第九部分 雨篷的设计 79
一、雨篷板设计: 79
二、计算简图见图 80
三、内力计算 80
第十部分 基础设计 80
一、 荷载设计值 81
二、初步确定基础尺寸 81
三、计算底面地基承载力设计值F 81
四、确定基础宽度 81
五、内力分析 82
第十一部分 施工组织方案 85
一、施工组织方案编制说明 85
二、施工部署 86
三、施工机械设备 87
四、施工技术和施工方法 87
五、施工进度计划和工期安排 91
六、保证工程质量的技术措施 93
七、质量保证体系 94
八、安全保证技术措施 97
九、文明施工措施 100
外文资料 101
中文译文 107
参考文献 112
致 谢 113

iv
阳泉职业技术学院──毕业设计说明书

第一部分：建筑设计
一、建筑概况
1、设计题目：阳泉市天利商场
2、建筑地点及拟建基地平面图
本建筑位于阳泉市矿区，场地平坦，由主管批准拟建基地平面图见附图

3、建筑介绍：
建筑面积约5040m2，层数为5层楼盖及屋盖均采用现浇钢筋混凝土框架结构，层高取4.5m，室内外地坪高差为0.30m，
二、建筑技术条件资料
1、气象条件：阳泉地区基本风压0.40kn/m2，基本雪压0.35 kn/m2。
2、地质条件：见表下表

序号
岩土分类
土层深度(m)
厚度范围（m）
地基承载力fk(kpa)
1
2
3
4
杂填土
粘 土
卵 石
砂 岩
0.0—0.8
0.8—2.5
2.0—8.5
8.5—15.0
0.8
1.7
6.5
6.5

150
300
450
注：1）天、地下水。
2）表中给定土层由自然地坪算起。建筑地点：冰冻深度-0.7m，建筑场地类别为二类场地土，设防烈度为7。
3、框架结构承重方案的选择
本方案中，需近似的按横向的平面框架分别竖向荷载的传力途径：楼板的均布活载和恒载直接作用在次梁和横向主梁上，再由主梁传至框架柱，最后传至地基。
根据以上楼盖的平面布置及竖向荷载的传力途径，本商场框架的承重方案为横向框架承重方案，这可使横向框架梁的截面高度大，增加框架的横向侧移刚度。
4、框架结构的计算简图

图表 1
柱网布置图

纵向框架组成的空间结构

图表 2
横向框架组成的空间结构

A1=6.0×6.0=36m2 A2=6.0×3.0=18m2
5.梁、柱截面尺寸的初步确定
①梁截面高度一般取梁跨度的1/12至1/8。本方案取1/12×6000=500mm，截面宽度取500×1/2=250mm，可得梁的截面初步定为b×h=300mm×600mm。次梁高取,h=6000×=333mm,b=h=167,b×h=167mm×333mm.
②框架柱的截面尺寸根据柱的轴压比限值，按下列公式计算：
（1）柱组合的轴压力设计值 N=βFgEn
注：β考虑地震作用组合后柱轴压力增大系数，边柱取1.3，不等跨内柱取1.25， 等跨内柱取1.2。
F按简支状态计算柱的负载面积
gE折算在单位建筑面积上的重力荷载代表值，可近似的取14kN/m2
n为验算截面以上的楼层层数。
 （2）Ac≥N/UNfc
注：UN为框架柱轴压比极限值，本方案为三级抗震等级，查《抗震规范》可知取为0.9；
fc为混凝土轴心抗压强度设计值，对C30，查得14.3N/mm2。
 6、计算过程
对于边柱：
N=βFgEn=1.3×18×14×4=1310.4 (kN)
Ac≥N/UNfc=1310.4×103/0.9×14.3=101818.2(mm2)
取600mm×600mm
对于内柱：
N=βFgEn=1.2×36×14×4=2419.2(kN)
Ac≥N/UNfc=2419.2×103/（0.9×14.3）=187920.3(mm2)
取600mm×600mm
柱子的截面尺寸统一采用600mm×600mm，主梁的截面尺寸统一采用300mm×600mm,次梁采用167mm×333mm.

第二部分 框架侧移刚度的计算
混凝土为C30，Ec=3×104N/mm2
在框架结构中，有现浇层楼面，可以作为梁的有效翼缘，增大梁的有效刚度，减少框架侧移，为考虑I0这一有利作用，在计算梁的截面惯性矩时，现浇楼面得边框架取I=1.5I0(I0为梁的截面惯性矩)，对中框架梁取I=2.0I0
一、横梁线刚度ib的计算
类别
Ec(N/mm2)
b×h
(mm×mm)
I0=bh3/12
(惯性矩)
(mm4)
L
(mm)
ib=Ec I0/L
(N·mm)
kb=1.5 Ec I0/L
(N·mm)
kb= 2Ec
I0/L
(N·mm)
梁
3.0×104
300×600
5.4×109
4500
2.7×1010
5.4×1010
7.2×1010
二、柱线刚度ic=bh3/12
层次
hc(mm)
Ec(N/mm2)
b×h(mm×mm)
Ic(mm4)
Kc= Ec Ic/hc
2～5
4500
3.0×104
500×500
0.52×1010
3.4×1010
1
5000
3.0×104
500×500
0.52×1010
3.12×1010

三、纵梁线刚度Ib的计算
梁号
Ec(N/mm2)
b×h
(mm×mm)
I0
(mm4)
L
(mm)
kb=Ec I0/L
(N·mm)
边框架1.5 Ec I0/L
(N·mm)
中框架2Ec I0/L
(N·mm)
L1①~1/1跨6~1/6跨
3.0 ×104
300×600
5.21×109
2700
5.79×1010
5.79×1010
4.67×1010
L2 1/1~②1/6~⑥跨
3.0 ×104
300×600
5.21×109
3300
4.91×1010
7.37×1010
9.81×1010
L3其它跨
3.0 ×104
300×600
5.21×109
6000
2.61×1010
3.91×1010
5.21×1010

四、各层框架横向侧移刚度计算（D值法）
1、底层
①边跨边柱A-1,A-5,E-1,F-8,C-8, (4根)
k=ib/ic=5.40/3.12=1.73
ac=(0.5+k)/(2+k)=(0.5+1.73)/(2+1.73)=0.598 5.40

3.12
Di1=ac×12×ic/h2=0.598×12×3.12×1010/50002=8957
②边跨中柱 B-1,C-1, D-1,D-8,E-8,B-5 (6根)
k=5.40×2/3.12= 3.462 5.40 5.40

3.12
ac=(0.5+k)/(2+k)=0.73
Di2=ac×12×ic/h2=0.73×12×3.12×1010/50002=10932
③中跨中柱：2-B,2-C,2-D,2-E,3-B,3-C,3-D,3-E, 4-B,4-C,4-D,4-E, 5-C,5-D,5-E, 6-D,6-E, 7-D,7-E,B-1/1,E-1/6(15根)
k=7.20×2/3.12=4.6
ac=(0.5+k)/(2+k)=0.78
7.20 7.20
3.12
Di3=ac×12×ic/h2=0.78×12×3.12×1010/50002=11607

④中跨边柱 A-2，F-2，A-3，F-3，F-4, F-5，F-6，F-7,A-4，A-1/1，F-1/6，（10根）

k=7.20/3.12=2.3 7.20

3.12
ac=(0.5+k)/(2+k)=0.651
Di4=ac×12×ic/h2=0.651×12×3.12×1010/50002=9752
∑D1=8957×4+10932×6+11607×15+9752×10=373045
2、第二层～第五层
①边跨边柱 A-1,A-5,E-1, F-8,C-8(4根)

k=5.4×2/3.47×2=1.24 5.40
ac=k/(2+k)=0.381 3.47
Di1=ac×12×ic/h2 5.40
=0.381×12×3.47×1010/45002=7829
②边跨中柱 B-1，C-1,D-1,D-8,B-5,E-8
C-6,C-7(6根) 5.40 5.40
3.47
k=(5.40+5.40) ×2/3.47×2=3.11 5.40 5.40
ac=k/(2+k)=0.612
Di2=ac×12×ic/h2=0.612×12×3.47×1010/45002=12543
③中跨中柱
2-B,2-C,2-D,2-E, 3-B,3-C,3-D,3-E, 4-B,4-C,4-D,4-E, 5-C,5-D,5-E, 6-D,6-E, 7-D,7-E,B-1/1,E-1/6 (15根)

7.20 7.20
k=(7.20+7.20) ×2/3.47×2=4.15 3.47
ac=k/(2+k)=0.671 7.20 7.20
Di3=ac×12×ic/h2=0.671×12×3.47×1010/45002=13875
④中跨边柱
2-A,3-F,3-A,3-F, 4-A,4-F,5-F,6-F,7-F,A-1/1,F-1/6 (10根)

k=7.20×2/3.47×2=2.075 7.20
ac=k/(2+k)=0.509 3.47
Di4=ac×12×ic/h2 7.20
=0.509×12×3.47×1010/45002=10470
∑D2=7829×4+12534×6+13875×15+10470×10=419345
由此可知：
横向框架梁的层间侧移刚度
层次
1
2
3
4
5
∑Di
(N/mm)

373045

419345

419345

419345

419345

第三部分 重力荷载代表值的计算
一、查《荷载规范》可取
1、屋面永久荷载标准值（不上人）
三毡四油防水层 0.4kN/m2
冷底子油两道 0.05kN/m2
1：6的水泥焦渣找坡2% 0.096×14=1.344kN/m2
60厚聚苯乙烯保温层 0.06×0.5=0.03kN/m2
20厚1:2水泥砂浆找平层 0.02×20=0.4kN/m2
150厚厚砼板 0.15×25=3.00kN/m2
20厚板底抹灰 0.02×17=0.34kN/m2
合 计： 5.534 kN/m2
2、楼面均布恒荷载（1～4层）
20mm厚大理石楼面 0.02×0.75=0.015kN/m2
30mm厚水泥砂浆结合层一道 0.03×17=0.51kN/m2
150mm厚现浇钢筋混凝土楼板 0.15×25=3.75kN/m2
20mm厚板底抹灰 0.02×17=0.34kN/m2
合计: 4.615 kN/m2

3、屋面及楼面可变荷载标准值
不上人屋面均布活荷载标准值 2.0 kN/m2
楼面活荷载标准值 3.5 kN/m2
屋面雪荷载标准值 SK=UXS0=1.0×0.35=0.35 kN/m2

(式中UX为屋面积雪分布系数)

4、框架横梁自重 0.3×0.6×25=4.5kN/m
玻璃幕墙（2～5层） 1.00×4.2=4.2kN/m
底层钢门窗 0.45×2.71.215kN/m
外纵墙（2～5层） 11.8×1.2=14.16kN/m
（1层） 11.8×0.9=10.62 kN/m
二、重力荷载代表值的计算
1、第一层
（1）梁、柱
类别
净跨（mm）
截面
(mm)
密度
(kN/m3)
体积(m3)
数量
(根)
单重
(kN)
总重(kN)
横梁
6000
300×600
25
1.18
40
29.5
1032.5
纵
梁
4500
300×600
25
0.49
4
12.25
49
3300
300×600
25
0.59
4
14.75
59
6600
300×600
25
1.18
31
29.5
914.5
次梁
6900
200×400
25
13.8
25
13.8
345
类别
计算高度(mm)
截面(mm×mm)
密度(kN/m3)
体积(m3)
数量(根)
单重(kN)
总重(kN)
柱
4500
600×600
25
1.8
45
45
2025
（2）内外填充墙重的计算
①横墙：
外墙①轴,墙厚250mm,计算长度6000-600=5400mm,计算高度4500-600=3900mm
体积： (4×5.4×3.9－2.7×2.4×4)×0.25=14.58m3
墙重量： 14.58×5.5=80.19kN
抹灰重： 60.12×17×2×0.02=40.88KN
⑤轴墙厚250mm,计算长度6000-600=5400mm,计算高度4500-600=3900mm。
墙重量： 2×5.4×3.9×0.25×5.5=57.92kN
抹灰重:5.4×2×3.9×17×2×0.02=28.64kN
⑦轴,墙厚250mm,计算长度6000-600=5400mm,计算高度4500-600=3900mm
体积：(5.4×3×3.9－2.4×1.8×6)×0.25=9.32m3
墙重量： 9.32×5.5=51.23kN
抹灰重：45.36×2×17×0.02=30.84kN
内墙 1/1轴、②轴、1/2轴、⑥轴、1/6轴、⑦轴、
墙厚200mm，计算高度4500-600=3900mm
体积：[5.4×10×3.9-1.2×2.1×2] ×0.2=41.08m3
墙重：41.08×5.5=225.92kN
抹灰重：232.6×2×17×0.02=158.17kN
弧形玻璃幕
πD/4=3.14×14.4/4=11.304m
11.304×4.5×1.5=76.3kN
横墙总重:
80.19+40.88+57.92+28.64+51.23+30.84+225.92+158.17+76.3=750.09kN
②纵墙
A轴、C轴,墙厚250mm,计算长度6000-600=5400mm,计算高度4500-600=3900mm

体积：（7×5.4×3.9-2.4×1.8×8－3×2.4-1.5×2.1-0.9×1.8×2)×0.25=24.82m3
墙重：24.82×5.5=136.50kN
抹灰重：118.2×2×17×0.02=80.376kN
F轴,墙厚250mm,计算长度5400mm,计算高度3900mm,
体积：（6×5.4×3.9－2.7×2.4×8－3×3-1.5×2.1-2.4×1.8)×0.25=14.51m3
墙重：14.51×5.5=79.82kN
抹灰重：74.24×0.02×17×2=50.48kN
内墙 B轴墙厚200mm,计算长度5400mm,计算高度3900mm,
体积:(5.4×3.9＋3.3×3.9＋3.9×3.9-0.9×2.1×4)×0.2=8.32 m3
墙重：8.32×5.5=45.74kN
抹灰重:42.1×0.02×17×2=28.63kN
体积:(5.4×3.9－0.7×2.1×2)×0.2=3.62 m3
墙重：3.62×5.5=19.93kN
抹灰重:20.8×0.02×17×2=14.14kN
纵墙总重：136.50+8.38+79.82+50.48+45.74+28.63+19.93+14.14=383.62kN
③窗户计算（钢框玻璃窗）
C-1 尺寸： 2400mm×1800mm
自重： 0.4kN/m2
数量： 9
重量：1.8×2.4×0.4×9=15.55kN
C-2 尺寸： 1800mm×1200mm
自重： 0.4kN/m2
数量： 3
重量：1.8×2.1×0.4×3=2.59kN
C-3 尺寸： 1800mm×1800mm
自重： 0.4kN/m2
数量： 4
重量：1.8×1.8×0.4×4=5.18kN
总重：15.55+2.52+5.18=23.25kN
④门重计算
M-1: 木门
尺寸：900mm×2100mm 自重：0.15kN/ m2 数量：3
重量：0.9×2.1×0.15×3=0.85kN
M-2: 木门
尺寸：1800mm×2100mm 自重：0.15kN/ m2 数量：3
重量：2.1×1.8×0.15×3=1.70kN
M-3: 木门
尺寸：1200mm×2100mm 自重：0.15kN/ m2 数量：1
重量：1.2×2.1×0.15×1=0.38kN
M-4:铁门
尺寸：2800mm×3000mm 自重：0.4kN/ m2 数量：1
重量：2.8×3.0×0.4×1=3.36kN
M-5：木门
尺寸：800mm×2100mm 自重：0.4kN/ m2 数量：2
重量：0.8×2.1×0.4×2=1.344kN
总重： 1.85+1.70+0.38+3.36+1.344=8.634kN
⑤楼板恒载、活载计算（楼梯间按楼板计算）
面积：(50.4+0.6)×(36+0.6)-6.0×3×6.0×2-6.0×6.0 +3.14×6.02/4=1642.861m2
恒载：4.1×1642.86=6736.726kN
活载：3.5×1642.86=5750.10kN
雨蓬:(0.15＋0.05)/2×25×1.5×6.0=13.5kN
抹灰重;1.5×6.0×0.02×20=3.6kN
由以上计算可知：一层重力荷载代表值为
G1=G恒+0.5×G活
=6736.726＋(1377.5＋1022.5)×1.05＋(2025＋1701)/2×1.1＋(750.09＋383.62)/2＋8.634＋23.25＋31.32×2+5750.10×0.5=14842.455kN
2、第二、三、四层的计算
（1）梁、柱

类别
净跨（mm）
截面
(mm)
密度
(kN/m3)
体积(m3)
数量
(根)
单重
(kN)
总重(kN)
横梁
6000
300×600
25
1.18
35
29.5
1032.5
纵
梁
2700
300×600
25
0.49
4
12.25
49
3300
300×600
25
0.59
4
14.75
59
6600
300×600
25
1.18
31
29.5
914.5
次梁
6900
200×400
25
13.8
25
13.8
345

类别
计算高度(mm)
截面(mm×mm)
密度(kN/m3)
体积(m3)
数量(根)
单重(kN)
总重(kN)
柱
4500
600×600
25
1．512
45
37.8
1701

2）内外填充墙重的计算
①横墙：
外墙①轴、墙厚250mm,计算长度6000-600=5400mm,计算高度4500-600=3900mm
体积： (4×5.4×3.9－2.7×2.4×6)×0.25=11.34m3
墙重量： 11.34×5.5=62.37kN
抹灰重： 56.16×17×2×0.02=38.19KN
⑤轴墙厚250mm,计算长度6000-600=5400mm,计算高度4500-600=3900mm。
墙重量： 2×5.4×3.9×0.25×5.5=57.915kN
抹灰重: 47.52×17×2×0.02=32.31 kN
⑦轴,墙厚250mm,计算长度6000-600=5400mm,计算高度4500-600=3900mm
体积： (5.4×3×3.9－2.4×1.8×6)×0.25=9.315m3
墙重量： 9.315×5.5=51.23 kN
抹灰重： 45.36×2×17×0.02=30.84kN
内墙 1/1轴、②轴、1/2轴、⑥轴、1/6轴、⑦轴,
墙厚200mm，计算高度4200-600=3600mm
体积：[5.4×9×3.9-1.2×2.1×3] ×0.2=36.40m3
墙重：36.40×5.5=200.18kN
抹灰重：41.26×2×17×0.02=28.06kN
弧形玻璃幕
πD/4=3.14×14.4/4=11.304m
11.304×4.5×1.5=76.3 kN
横墙总重:
62.37+38.19+57.915+32.31+51.23+30.84+200.18+28.06+76.3=577.395kN
②纵墙
A轴、C轴,墙厚250mm,计算长度6000-600=5400mm,计算高度4500-600=3900mm
体积：（7×5.4×3.9-2.4×1.8×9－1.5×2.1-0.9×1.8×2)×0.25=25.54m3
墙重：25.54×5.5=140.46kN
抹灰重：121.04×2×17×0.02=82.31kN
F轴,墙厚250mm,计算长度5400mm,计算高度3900mm,
体积：（6×5.4×3.9－2.7×2.4×10-1.5×2.1-2.4×1.8)×0.25=13.52m3
墙重：13.52×5.5=74.37kN
抹灰重：70.28×0.02×17×2=47.79kN
内墙 B轴墙厚200mm,计算长度5400mm,计算高度3900mm,
体积:(5.4×3.9-1.5×2.1-0.9×2.1×2)×0.2=2.83m3
墙重：2.83×5.5=15.54kN
抹灰重:64.35×0.02×17×2=43.76kN
体积:(5.4×3.9－0.7×2.1×2)×0.2=3.62m3
墙重：4.16×5.5=22.90kN
抹灰重:20.8×0.02×17×2=14.14kN
纵墙总重：140.46+82.31+47.79+2.83+15.54+43.76+22.90+14.14=369.73kN
③窗户计算（钢框玻璃窗）
C-1 尺寸： 2800mm×1800mm
自重： 0.4kN/m2
数量： 27
重量：2.8×1.8×0.4×27=54.432kN
C-2 尺寸： 1200mm×1800mm
自重： 0.4kN/m2
数量： 9
重量：1.8×1.2×0.4×9=7.776kN
C-3 尺寸： 1800mm×1800mm
自重： 0.4kN/m2
数量： 16
重量：1.8×1.8×0.4×16=20.736kN
总重：54.432+7.776+20.736=82.944kN
④门重计算
M-1:木门
尺寸：900mm×2100mm 自重：0.15kN/ m2 数量：9
重量：0.9×2.1×0.15×9=2.55kN
M-2:木门
尺寸：1800mm×2100mm 自重：0.15kN/ m2 数量：9
重量：1.8×2.1×0.15×9=5.10kN
M-3:木门
尺寸：1200mm×2400mm 自重：0.15kN/ m2 数量：3
重量：1.2×2.4×0.15×3=1.296kN
M-4:铁门
尺寸：2800mm×3000mm 自重：0.4kN/ m2 数量：6
重量：2.8×3.0×0.15×6=7.56kN
总重： 2.55+5.10+1.296+7.56=16.506kN
⑤楼板恒载、活载计算（楼梯间按楼板计算）
面积：(50.4+0.6)×(36+0.6)-6.0×3×6.0×2-6.0×6.0 +3.14×6.02/4=1642.861m2
恒载：4.1×1642.861=6735.7kN
活载：3.5×1642.861=5750.01kN
由以上计算可知：二、三、四层重力荷载代表值分别为
G2= G3 =G恒+0.5×G活
=6735.7＋(1377.5＋1022.5)×1.05＋(2025＋1701)/2×1.1＋(577.4＋369.73)/2＋16.506＋82.944+5750.01×0.5=14571.22kN
3、第五层
（1）梁、柱
类别
净跨（mm）
截面
(mm)
密度
(kN/m3)
体积(m3)
数量
(根)
单重
(kN)
总重(kN)
横梁
6000
300×600
25
1.18
35
29.5
1032.5
纵
梁
2700
300×600
25
0.49
