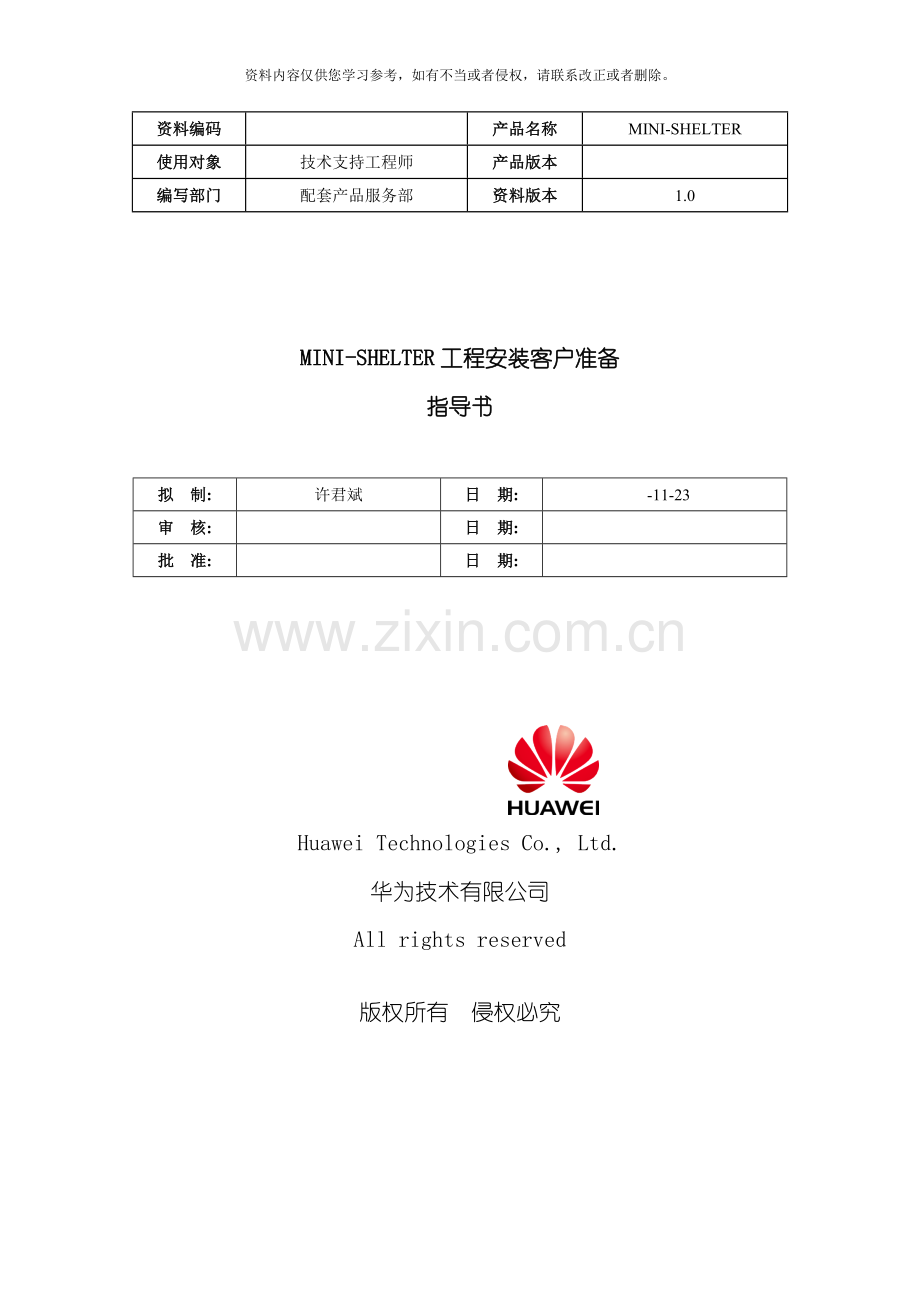

MINI-SHELTER工程安装客户准备
指导书

拟 制:
许君斌
日 期:
-11-23
审 核:

日 期:

批 准:

日 期:

Huawei Technologies Co., Ltd.
华为技术有限公司
All rights reserved

版权所有 侵权必究

目 录
第1章 华为公司安装流程简介 3
第2章 MINI-SHELTER工程安装要求 4
2.1 MINI-SHELTER在通信系统中的位置 4
2.2 基础要求 4
2.2.1 机房部署要求 4
2.2.2 机房扩容预留要求 5
2.3 机房环境要求 6
2.3.1 运行环境要求 6
第3章 工程施工准备 7
3.1 MINI-SHELTER供电要求 7
3.1.1 MINI-SHELTER供电方案 7
3.1.2 MINI-SHELTER交流供电要求 7
3.2 MINI-SHELTER防雷接地要求 8
3.2.1 防雷接地系统要求 8
3.2.2 供电系统防雷接地要求 9
3.3MINI-SHELTER布线要求 10
3.3.1 电源线和保护地线的安装规范 10
第4章 自检表格 11
4.1 站址验收 11
4.2 机房环境验收 12
4.3 电源验收 12
4.4 地线验收 13

第1章 华为公司安装流程简介
为了双方加强了解和更好地合作, 在这里简要介绍华为公司设备安装流程。华为公司设备安装流程从合同签定生效即开始执行, 直至设备终验, 转入维护流程。流程如下:

华为公司与客户共同确定开工日期, 确定双方责任人
合同签定 开始执行
客户根据《工程准备指导书》开始工程准备
华为公司对客户的工程准备提供咨询,
客户在开工前完成准备工作
货到现场
华为公司与客户一起开箱验货
设备安装与测试
系统安装调试完毕、 系统初验, 投入使用
系统终验, 安装结束

由此可见, 一个工程的顺利完工, 需要客户和华为公司紧密的配合, 我们在此预祝工程能够圆满顺利的完工。

第2章 MINI-SHELTER工程安装要求
2.1 MINI-Shelter在通信系统中的位置
MINI-Shelter通信机房是通信组网中重要组成部分, 为通信设备及配套设备提供安置场所和长期可靠的运行环境。
为顺应站点主设备集成化、 小型化、 配套部件模块化以及节能减排的行业发展趋势, 减轻客户站点获取方面的压力, 满足客户在灵活扩容、 长期演进方面的需求, 华为适时推出了Mini-shelter。
2.2 基础要求
2.2.1 机房地基部署要求
MINI-SHELTER机房地基部署需要满足设计的合理性、 安装的可行性和美观性等要求。
MINI-SHELTER机房地基部署的建议基本要求如下:
· 基础混凝土保护层厚度均取为50mm
· 基础混凝土表面平整、 结实
· 混凝土在浇注过程中必须振捣密实
· 混凝土浇注后3天内需保持混凝土表面湿润
· 混凝土浇注时需要检查基础尺寸是否与设计图纸一致
· 一般对粘土地基, 基础土方开挖尺寸要比基础大30-50cm
· 地基承载力不应小于50kPa
· 地下水位应处在基础底面以下至少1m
· 根据现场实际施工情况与设计图纸确认PVC的确定位置

MINI-SHELTER基础地基参考图例

机房布局客户根据当地实际情况进行施工

MINI—Shelter机柜尺寸
配置
外形尺寸( 宽×高×深)
用户设备安装空间
单元数
配套舱
设备舱
蓄电池舱
配置1
2610mm×2155mm×1085mm
配套舱: 5U
3
1
1
1
设备舱: 16U
配置2
1755mm×2155mm×1085mm
设备舱: 16U
2
0
1
1
配置3
2610mm×2155mm×1085mm
设备舱: 16U
3
0
1
2
配置4
905mm×2155mm×1085mm

1
0
0
1
配置5
1755mm×2155mm×1085mm

2
0
0
2
配置6
1755mm×2155mm×1085mm
设备舱: 16U
3
1
1
1
配置7
2640mm×2155mm×1085mm
设备舱1: 5U
2
0
2
1
配置8
905mm×2155mm×1085mm
设备舱: 14U
1
0
0
1
配置9
905mm×2155mm×1085mm

1
0
1
0

2.2.2 机房扩容预留要求
MINI-SHELTER机房扩容预留时应考虑MINI-SHELTER满配机房预留要求。

2.3 机房环境要求
2.3.1 运行环境要求
气候环境要求
MINI-SHELTER的气候环境必须满足
参数名称
指标
备注
相对湿度
热交换( 设备舱) : -5%～100%
l TEC型( 蓄电池舱) : -5%～100%
l 直通风型( 蓄电池舱) : -5%～95%
当不同舱体进行组合应用时, 系统工作湿度应同时满足各个舱体的工作湿度要求, 即低湿段以较高湿度值为准, 高湿段以较低湿度值为准。
存储温度
-40℃～+70℃

海拔高度
＜4000m
自 m起海拔高度每升高300m最高工作温度降低1℃。
抗风能力
≤50m/s
-

噪声
l 65dB(A)( FMS22-M0310除外)
l 67dB(A)(FMS22-M0310)
-
太阳辐射
≤1120W/s2
-

第3章 工程施工准备
3.1 MINI-SHELTER供电要求
3.1.1MINI-SHELTER供电方案
表4-2 标称电压和频率
标称电压
标称频率
220/380(V)
50(Hz)
3.1.2MINI-SHELTER交流供电要求
MINI-SHELTER设备对于交流供电要求较高, 机房的交流供电在机房安装施工前应准备到位, 市电电缆长度预留充分。
注意:
为防止现场停电情况, 保证现场施工与后期维护工作, 必要时请客户自行配备发电机
· 根据设备运行负载, 选择符合设计要求的导线型号和规格, 交流导线应采用阻燃导线, 导线布置应按照GB50045-95《高层民用建筑中一类防火设计标准》的规定执行; 低压配电室的导线布置依据GB50054-95《低压配电设计规范》执行。 同时预留足够长度, 保证导线长度能顺利引入机房交流接线端子上。
电压及波动范围要求
1)三相供电:
电压: 380V±10%;
频率: 50Hz±5%;
线电压波形畸变率: < 5%;
2)单相供电
电压: 220V±10%;
频率: 50Hz±5%;
线电压波形畸变率: < 5%;
3)备用油机发电机组供电
电压: 与前面要求一样;
线电压波形畸变率: < 5%, 但最劣情况不得超过10%。
通信局站的自备发电机组, 宜采用的自动化机组具备以下特性:
· 静音型。
· 可自动投入、 切除和补给。
· 可遥信、 遥测和遥控。
· 标准的接口和通信协议。
3.2 MINI-SHELTER防雷接地要求
3.2.1 防雷接地系统要求
防雷接地系统要求包括基本要求、 接地电阻要求、 避雷要求、 接地排要求。
接地基本要求
接地的基本要求如下:
· 交流电源线的中性线严禁与设备的保护地连接。
· 所有接地线尽量做到短、 直, 避免盘绕。
· 严禁接地线上加装熔断器、 开关等设备。
· 接地排不应出现因氧化腐蚀引起接地排与地线连接不良, 导致接地路径上的接触电阻增大, 应保证接地线与机房基础接地排的可靠连接。
接地电阻的要求
注意:
· 接地体的接地电阻值应符合所在国家或者运营商对于通信局站( 或者无线基站) 接地电阻的相关规定。
接地电阻应满足如下要求:
· 基础联合接地的接地电阻≤5Ω。( 5Ω为华为主设备, 如友商设备以友商接地电阻为准)
· 机房内各类通信设备的接地电阻要求并不相同, 应以最小的电阻值作为机房的接地电阻要求。
避雷要求
· 机房安装位置必须在避雷区域之中
接地排要求
· 地下接地网施工时, 需要为MINI-Shelter单独制作露出地面的接地排, 接地排位置不应影响机房建设, 同时接地排位置需要保证接地排与机柜接地点走线距离<3m, 方便接地线连接。
· 接地排制作时, 需要在接地排上冲孔, 孔径为M8, 便于接地排与机房接地线连接。
3.2.2 供电系统防雷接地要求
供电系统的防雷包括: 供电系统的防雷、 入机房电流电缆的防雷。
供电系统的防雷要求
供电系统的防雷应注意以下几点:
· 交流供电应采用交流供电系统。
· 供电设备的正常不带电的金属部分、 避雷器的接地端, 均应作保护接地, 严禁作接零保护。
· 电源设备( 如电源避雷器、 馈线避雷器) 应满足相关标准、 规范中关于耐雷电冲击指标的规定。
入机房的电力电缆防雷要求
进入机房的电力电缆应满足如下防雷要求:
· 需要加装防雷器。
· 交、 直流电力线不宜架空引入、 引出站点。
3.3 MINI-SHELTER布线要求
MINI-SHELTER对需要安装线缆的布线要求, 包括: 电源线布线要求、 保护地线布线要求和信号线布线要求。
3.4.1 电源线和保护地线的安装规范
安装电源线和保护地线时需遵循布放工艺要求和绑扎工艺要求。
布放工艺要求
· 电源线和保护地线布放前, 用绝缘胶带包好电缆接头。
· 电源线和保护地线布放时, 应考虑到将来扩容的需要。
· 电源线和保护地线布放时, 应同信号线分开布放。
· 电源线和保护地线与信号线平行走线时, 在机柜内部与信号线相距应不小于10mm, 在机柜外部与信号线相距应不小于100mm。
· 电缆转弯时, 弯曲半径应大于电缆直径的5倍。
· 下走线时, 电源线在机柜顶部配电盒进线孔处应留有余量, 以便于插拔, 同时要保证电缆在机柜顶部布放平整。
· 电源线连接至机柜内配电盒的接线端子时, 走线应平直, 弧度应圆滑。
绑扎工艺要求
· 电源线和保护地线绑扎时, 应同信号线分开绑扎。
· 电源线和保护地线每段绑扎距离为200mm。
· 采用下走线时, 电源线及保护地线在机柜内沿后立柱绑扎在束线圈上。
· 线扣根据电缆的多少选择不同型号( 100mm/150mm/300mm) 。
· 线扣需朝向一致。
· 扎紧后剪掉线扣多余部分, 剪口平齐不拉尖, 室内线扣齐根剪平, 室外线扣预留3mm～5mm余量。
第4章 自检表格
4.1 站址验收
项目
要求与方法
指标
结果
站址
选址不宜在温度高、 有有害气体、 易燃、 易爆、 易受电磁干扰( 大型雷达站、 发射电台、 变电站) 及电压不稳的环境中
良好

应避开经常有大震动或强噪声且远离各种污染源的地方。因此, 在进行工程设计时, 应根据通信网络规划和通信设备的技术要求, 综合考虑水文、 地质、 地震、 电力、 交通等因素, 选择符合通信设备工程环境设计要求的地址
良好

不建议在距离海边很近的地方安装。机柜距离海边的距离要求大于500m
良好

避免安装在易积水的地方。建议安装在地势较高的地方
良好

4.2 机房环境验收
项目
要求与方法
指标
结果
基础高度
高度
50mm

承重
承重
不应小于50kPa

基础表面
水平度、 粗糙度
水平度≤±2mm, 基础表面平整光滑

PVC管
预埋位置、 预埋尺寸
符合设计标准

温度
工作温度范围
( -20℃～+40℃)

湿度
工作湿度范围
热交换( 设备舱) : -5%～100%

TEC型( 蓄电池舱) : -5%～100%

直通风型( 蓄电池舱) : -5%～95%

防震
按当地基建设计烈度
提高一度

太阳辐射
根据当期气候
≤1120W/s2

风力
抗风能力
≤50m/s

海拔
海拔高度
＜4000m

4.3 电源验收

说明:
检查电源前, 确保机房已做好保护接地。
项目
要求与方法
指标
结果
备用油机
建议配备
良好

交流电源电压
187V AC～242V AC
342V AC～420V AC
良好

电源线到位情况
电源线布放到机柜接线端子附近
良好

4.4 地线验收
项目
要求与方法
指标
结果
接地排
接地排制作完成
地排位置、 地排冲孔M8

接地电阻
联合接地
接地电阻≤5Ω
