州广国际体育演艺中心总体施工组织设计--毕业设计.doc

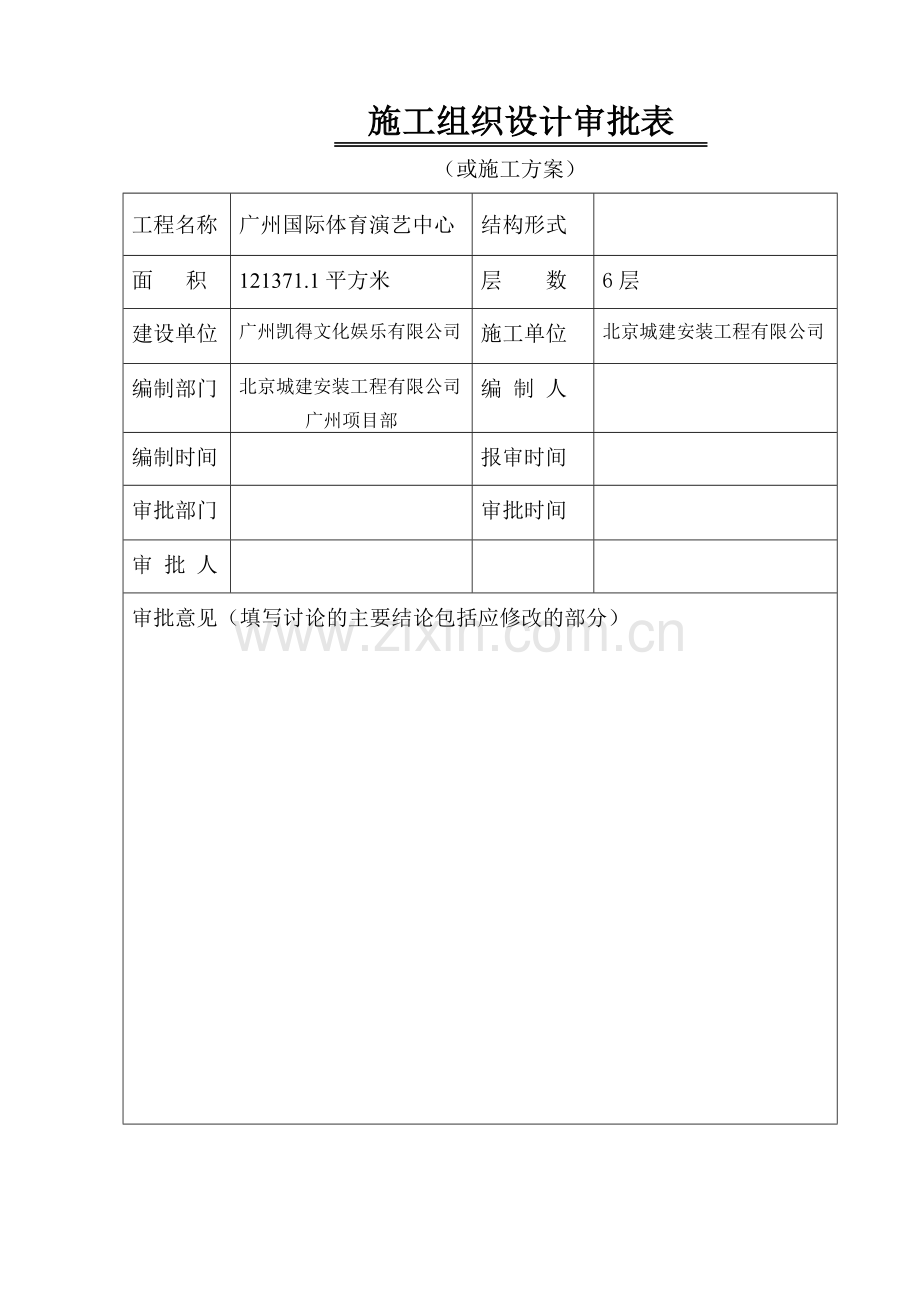

施工组织设计审批表
（或施工方案）
工程名称
广州国际体育演艺中心
结构形式

面 积
121371.1平方米
层 数
6层
建设单位
广州凯得文化娱乐有限公司
施工单位
北京城建安装工程有限公司
编制部门
北京城建安装工程有限公司
广州项目部
编 制 人
张宏伟 何继东
编制时间

报审时间

审批部门

审批时间

审 批 人

审批意见（填写讨论的主要结论包括应修改的部分）

施工组织设计会审记录表
工程名称
广州国际体育演艺中心
施工单位
北京城建－广州建筑联合总承包部
建设单位
广州凯得文化娱乐有限公司
设计单位
广州市建筑设计研究院
工程概况：
广州国际体育演艺中心工程位于广州市萝岗区中心区，总用地面积约65431.1平方米，总建筑面积为121371.1平方米，体育馆为符合NBA和AEG标准的大型综合性体育场馆，将会举办一系列世界级的活动，观众座位共18345个。停车楼位于体育馆北侧，机动车停车位共1247个。
施组编制人
张宏伟 何继东
各 部 门 审 定 意 见
技术：

签字：
计划：

签字：
质量：

签字：
设备：

签字：
安全：

签字：
环保环卫：

签字：
消防保卫：

签字：
材料：

签字：
主持人： 年 月 日
施工组织设计评审记录表
工程名称
广州国际体育演艺中心

修 改 意 见：

提出人：

修 改 意 见：

提出人：
注：此表最终由技术管理部保存

NO.

施 工 组 织 设 计

第 C 版

受控状态：

工程名称： 广州国际体育演艺中心
文件编号： 施组/011-2009
编制单位：北京城建安装工程有限公司
编制人：
审核人：
总工程师：
批准日期： 年 月 日

北京城建安装工程有限公司

广州国际体育演艺中心工程 机电安装工程施工组织设计
目 录
1编制依据 1
1.1施工图集、施工及验收规范 1
1.2施工图纸 2
2工程概况 2
2.1工程简介 2
2.2建设各方 2
2.3施工目标 3
2.4各专业施工工程简介 3
2.5工程项目管理风险分析及对策 18
2.6工程施工的难点及措施 19
3施工部署 27
3.1施工组织构成 27
3.2施工组织与安排 27
3.3工期初步进度计划 27
3.4施工准备 29
4主要施工方法及质量控制措施 35
4.1电气工程的安装 35
4.2通风空调工程的施工 63
4.3给排水工程的施工 77
4.4小型设备安装工程的施工 100
4.5大型设备的安装 111
4.6机电设备降噪的施工技术措施 115
5质量保证体系及措施 117
5.1质量目标 117
5.2质量保证体系 118
5.3质量保证措施 124
6安全保证体系及措施 126
6.1安全工作方针 126
6.2管理目标 126
6.3保证体系 126
6.4组织措施 127
6.5保证措施 128
7雨季施工措施 130
7.1雨季施工前的检查与防范 130
7.2雨季施工设备管理 130
7.3雨季施工对材料的管理 131
7.4雨季施工安全工作 131
8消防保卫措施 131
9现场文明施工管理措施 135
10成品及设备部件的保护措施 135
11现场供应和管理措施与现场设备管理措施 136
11.1现场供应和管理措施 136
11.2现场设备管理措施 137
12降低成本及节电节能措施 138
12.1成本控制的原则 138
12.2工程成本管理机构及职责 139
12.3减低成本措施 140
13环保、节能措施 143
14工期保证措施 144
14.1工程进度计划保证 144
14.2施工管理保证 145
14.3计划调度 145
14.4优化配置 145
14.5工期技术保证 145
14.6工期质量保证 146
14.7材料保证 146
14.8特殊时段的作业安排 146
14.9加强对作业队的管理和协调 146
15资料保证措施 146
15.1管理目标 146
15.2管理组织与职责 147
15.3管理流程 148
附录一：总体进度计划 149
附录二：广州国际体育演艺中心机电安装工程组织机构图 150
附录三：广州国际体育演艺中心施工临时用电平面布置图 151
附录三：广州国际体育演艺中心施工临时用水平面布置图 152

目录 第 2 页 共2页

1编制依据
1.1施工图集、施工及验收规范
序号
名 称
编 号
1
等电位联结安装
02D501-2
2
利用建筑物金属体做防雷及接地装置安装
03D501-3
3
建筑电气通用图集
92DQ1～13
4
防雷与接地安装
D501-1-4
5
建设工程施工现场供电安全规范
GB50194-93
6
建筑电气工程施工质量验收规范
GB50303-2002
7
施工现场临时用电安全技术规范
JGJ46-2005
8
建筑给水排水及采暖工程施工质量验收规范
GB50242-2002
9
通风与空调工程施工质量验收规范
GB50243-2002
10
现场设备、工业管道焊接工程施工及验收规范
GB50236-98
11
自动喷水灭火系统施工及验收规范
GB50261-2003
12
建筑机械使用安全技术规程
JGJ33-2001
13
建筑施工高处作业安全技术规范
JGJ80-91
14
通风管道技术规程
JGJ141-2004
15
建筑安装工程质量检验评定统一标准
GB50300-2001
16
建筑设备施工安装图集
91SB
17
电动采光排烟天窗
04J621-2
18
薄钢板法兰风管制作与安装
07K133
19
风管支吊架
03K132
20
自动喷水与水喷雾灭火设施安装
04S206
21
管道与设备保温
03S401
22
管道支架及吊架
03S402
23
建筑给水金属管道安装—铜管
03S407-1
24
住宅厨、卫给排水管道安装
03SS408
25
柔性接口给水管道支墩
03SS505
26
建筑排水用柔性接口铸铁管安装
04S409
1.2施工图纸
1.2.1广州国际体育演艺中心设计电气图纸及说明
1.2.2广州国际体育演艺中心给排水及采暖工程设计图纸及说明
1.2.3广州国际体育演艺中心设计通风空调图纸及说明
2工程概况
2.1工程简介
广州国际体育演艺中心工程位于广州市萝岗区中心区的南部，南邻开创大道，东北面为荔枝园公园，西面为文化中心，北面临山。总用地面积约65431.1平方米，总建筑面积为121371.1平方米，体育馆为符合NBA和AEG标准的大型综合性体育场馆，将会举办一系列世界级的活动，例如篮球、国际冰球比赛和大型音乐会，观众座位共18345个。停车楼位于体育馆北侧，机动车停车位共1247个。
2.2建设各方
项 目
内 容
工程名称
广州国际体育演艺中心工程
建设单位
广州凯得文化娱乐有限公司
监理单位
广州珠江工程建设监理公司
设计单位
广州市建筑设计研究院
施工单位
北京城建－广州建筑联合总承包部
2.3施工目标
2.3.1质量目标
确保广东省样板工程，争创鲁班奖。其中：检验批、分项工程、分部（子分部）工程、单位（子单位）工程、建筑工程一次验收合格，合格率100%。
2.3.2工期目标
体育馆工程总工期为710日历天，2008年10月20日开工，2010年9月30日竣工。配合阶段工期为2008年10月20日至2009年6月21日。安装阶段工期为2009年6月22日至2010年5月30日。
2.3.3安全生产目标
杜绝死亡、重伤事故，杜绝重大交通事故、重大火灾事故、重大治安事件，因工程轻伤率控制在3‰以下。
2.3.4文明施工目标
力争广州市安全文明施工工地。
2.4各专业施工工程简介
2.4.1电气工程简介
本工程强电包括如下几个系统：变配电及应急电源系统、动力配电系统、照明系统、防雷与接地系统、火灾自动报警及联动控制系统、电力监控系统、智能照明控制系统等七个系统。本次施工组织设计主要参照设计的初步设计说明编制，随着施工的进行、设计图纸的深入及甲方的具体要求，可适当调整本施组的内容，使之适应施工现场情况。
以下简介强电各部分内容：
2.4.1.1变配电及应急电源
本工程用电设备安装总容量15604kW，计算容量8623kW，变压器安装总容量12000kVA。供电系统采用三路10kV电源专线供电（两用一备）加自备发电机的供电方式，三路10kV电源来自不同区域的变电站。根据建筑平面布局，本工程开关房设在体育馆的首层，总高压配电房及变配电房设在体育馆的地下一层，柴油发电机设置在体育馆的首层。体育馆的三路电源两用一备，其中两路正常情况下同时工作，各带50%负荷，第三路电源作为其备用，装设备用电源自动投入装置（BZT）。母联开关平时断开，当其中一路工作电源失电时，BZT工作，母联开关合闸，由第三路电源对失电电源所负担的负荷供电。当失电回路恢复供电后，手动恢复正常工作状态。
体育馆低压系统设6台2000KVA干式变压器，每2台为一组。低压母线接线方式采用单母线分段方式。低压配电母线均分为正常配电母线和事故配电母线两段，事故配电母线段由正常电源进线开关和发电机电源进线开关自投切换，两开关不允许同时合闸（电气和机械联锁），在正常及事故状态下，均保证对重要负荷的供电。设置两台1600kW柴油发电机作为体育馆的备用电源，可根据负荷实际情况并车投入。在市电高压电源停电时，发电机在15秒内自动启动，并在30秒内将低压系统重要负荷接入。除柴油发电机组外，计时记分系统、计算机系统、各智能机房设备均采用UPS作为应急电源。消防设备等一级负荷均由低压配电系统正常母线和事故母线段供给两回路电源，，两路电源在末级配电箱自动切换。
电容补偿：在低压配电房设置集中补偿电容器柜，按负荷运行状态，采用自动补偿并带谐波抑制装置的补偿柜，对无功功率进行补偿，使功率因数不低于0.9，另外在无功功率偏低的场所设就地补偿电容器。在场地扩声系统的工作电源前设隔离变压器。在产生谐波的设备末端采用谐波抑制措施。
低压配电电压采用380/220V，TN-S系统，电源至用电点后，各用电回路除消防设备和条件不允许者外，凡人手可碰及的用电设备的配电回路均装设漏电开关保护。采用放射式和树干式相结合的配电方式供电。
2.4.1.2动力配电系统
动力配电电压为交流220/380V，配电系统接地型式采用TN-S系统。消防负荷和防灾中心（消防、保安监控）、应急照明、智能化系统等均采用双回路专线供电，末端自动切换。为保证供电的连续性，各智能化系统的重要电子设备还采用不间断电源（UPS）供电。装在配电间、设备房内的配电箱，除大容量配电箱采用落地安装，其余采用明装挂墙式。装在各类管理用房、办公室、会议室等公共场所的配电箱，嵌入墙内安装。面板开关、插座采用86系列产品。墙边面板开关、调速控制器、按钮，暗装1.4m高，在办公室，会议室等公共场所的插座暗装0.3m高。配电箱选用挂墙或嵌入式配电箱配进口或合资MCB断路器。本工程30kW及以下电机采用直接启动方式，30kW以上的采用星三角或软启动器启动；消防设备的过载保护仅动作于报警，不动作切断主回路。
2.4.1.3照明系统
(1)场地照明：
比赛用照明灯具安装在马道上。考虑摄像机的位置，沿着马道每隔一段距离进行安装，从而确保眩光程度最小，同时保证比赛球场上照度的均匀分布。照明灯具选用易进行投射调整的灯具，并且具有一套完整地用于记录和追踪目标位置的设备。共安装16台可控制的移动照明装置。提供4个可以接受定制遮光玻璃的点阵照明装置。便携式跟踪聚光灯可以在体育馆的马道上移动到不同的位置，必要时也可以移动到座席区内的更低位置。每个正常的跟踪聚光灯的位置设置一个通讯用预监听耳机，用于和操作员进行操作提示。
(2)场地应急照明
在场内的场地和观众席均设置卤钨灯作应急照明灯，当失电或火灾且市电停电时，可通过柴油发电机电源瞬时点亮，以满足应急与疏散要求。
(3)其他照明
1）机房、办公等处采用三基色荧光灯，楼梯采用节能光管。
2）在楼梯、疏散通道等场所设疏散照明，采用智能应急疏散指示控制系统，可与消防自动报警系统联动，根据火灾具体部位调整疏散指示方向标志，指示最佳疏散路径，提高人员疏散的安全性。
3）高低压配电房、发电机房、消防中心、消防水泵房、消防风机房等重要机房照明由市电及发电机供电，并装设内带电池式应急照明灯作应急照明用，电池连续供电时间大于30分钟，应急照明照度满足正常照度要求。
4）正常情况下，各层正常照明及备用电源由市电供电，当市电停电时，备用照明电源回路在低压配电室切换，由发电机供电。火灾情况下，用于疏散的应急照明由发电机供电或由应急疏散指示控制系统自带蓄电池供电。
(4)建筑物防雷接地
本工程属二类防雷建筑物，电子信息系统雷电防护等级为B级。防雷措施包括防直击雷、防雷电波浸入及防雷击电磁脉冲保护。利用建筑物结构基础做防雷接地装置，利用结构柱内或剪力墙内两根对称主钢筋作防雷及接地引下线，顶端与金属网架连通，底部与基础梁及桩基内主钢筋连通。屋面金属拉杆相互连通，并使整个屋面组成不大于10mx10m（12mx8m）的网格，利用金属屋面作接闪器。所有进入建筑物的电缆金属外皮、钢管及各种金属管道应在进出口处就近与接地装置连接。垂直敷设的金属管道上下端与防雷系统接。变压器高低压侧各相装设避雷器。各层主配电箱以及重要设备配电箱，屋顶的配电箱设浪涌保护器，并与防雷分界处作等电位连接。弱电机房及设备进线处设浪涌保护器。每层圈梁外侧用两根水平钢筋连成闭合环路作均压环，外墙金属幕墙、金属门窗等与均压环连接。所有防雷钢筋均应焊接连通，防雷接地与电气、弱电系统共用接地装置，接地电阻小于1Ω。每类接地设专用接地干线。在总配电房设总等电位连接端子。卫生间、淋浴房等地设局部等电位端子箱。区域内所有金属管道及在卫生间、淋浴房范围内所有外露可导电部分装置均接入此端子箱，作辅助等电位联接。消防中心、弱电系统主机房预留专用接地端子箱，端子箱接地干线采用BV-25mm2穿PC32管引至联合接地极。采用TN-S接地保护系统，所有用电设备的金属外壳、金属构架、线管等按规范规定，接于PE线保护。设置漏电火灾报警系统（具体详见火灾自动报警设计说明）。
(5)火灾自动报警及联动控制系统
本工程火灾自动报警系统保护对象等级为一级，消防自动报警系统采用控制中心报警系统。消防控制中心设于首层，配备火灾探测器、手动报警按钮等设置，设有消防紧急广播，消防紧急广播和公共广播系统共用一套扬声器，广播系统主机设在消防控制中心。设置火灾应急照明和疏散指示标志灯，消防设备供电线路干线采用矿物绝缘电缆梯型桥架明敷；支线采用有机绝缘耐火线（缆），联动控制线选用耐火型铜芯控制电缆，报警、消防电话、广播选用阻燃铜芯双绞线，穿金属电线管或封闭金属桥架敷设，并涂防火漆保护。火灾自动报警系统留有与安全防范系统通讯的接口，当火灾报警时，可联动出入口控制系统、视频安防监控系统等自动转入消防模式工作。本工程设置漏电火灾报警系统，漏电火灾报警主机设在首层消防控制中心。漏电火灾报警系统具有下列功能：
1）探测漏电电流、过电流等信号，发出声光信号报警，准确报出故障线路地址，监视故障点的变化。
2）储存各种故障和操作试验信号，信号存储时间不应少于12个月。
3）切断非消防漏电线路上的电源，并显示其状态。
4）显示系统电源状态。
5）各层楼层照明配电箱、动力配电箱、应急照明配电箱，以及消防水泵、消防风机等消防设备配电箱的进线设有漏电火灾报警系统，漏电电流设定值暂定为500mA，照明配电箱、动力配电箱当超过漏电电流设定值，切断线路的电源并报警。应急照明配电箱，以及消防水泵、消防风机等消防设备配电箱当超过漏电电流设定值，发出报警信号。
2.4.2给排水工程和采暖工程简介
2.4.2.1生活给水系统
（1）水源采用市政自来水，考虑两路供水。本工程东面、西面的17号路、1号路上都已预留有DN200给水口，从这两条路上预留口分别引入DN200供水支管，并设两个DN200水表和一个DN100水表（绿化）计量，供本工程用水。
（2）供水方式和分区：冷水系统自下而上分为两个垂直的供水区。其中下区包括地下层至首层，由市政自来水直接供水；上区包括二层至四层，由地下层全自动变频供水设备供水。
（3）生活贮水：生活贮水设在地下层生活和消防合用水泵房内。采用两个有效容积50m3的不锈钢装配式给水箱供上区用水。生活水箱设外置式水箱自洁消毒器，具有消毒、灭菌和灭藻功能。
2.4.2.2生活热水系统
（1）热水供应部位：地下层运动员、裁判员淋浴间、主厨房、贵宾卫生间、公共卫生间；首层和三层备餐间、公共卫生间；二层包厢卫生间、备餐间等。四层公共卫生间分散设置电热水器供应热水。
（2）热源：由首层热水炉房供来，采用大波节半容积式水加热器加热，加热器设于热水机房。
2.4.2.3直饮水系统
（1）水源：水源采用城市自来水，自来水进入直饮水机房的原水水箱。
（2）直饮水供应部位：各个包厢间、观众大厅集中饮水点、厨房、贵宾室等处采用集中直饮水供应系统。
（3）供水系统：自来水经活性碳——纳滤——消毒净水处理工艺（含预处理、膜处理、后处理）后，由变频供水装置通过专用饮水管道供给各饮水龙头。直饮水系统采用开式全循环同程式系统，循环水回流到直饮水机房中的直饮水水箱。循环系统的启、停运行由循环流量控制装置自动控制。
2.4.2.4排水系统
（1）排水方式：室内外均采用分流制。室外雨、污水分流排入市政管网。室内粪便污水与生活废水分流，粪便污水经室外三格化粪池处理后与生活废水一起排入市政污水管网。
（2）生活污水系统：首层以上的生活污水经排水支管、立管和横管重力排至室外；地下层的污水采用管道汇集至集水井，用潜污泵提升后排至室外。各层公共卫生间均设置专用通气立管和环形透气管，集粪井人孔盖采用密闭防臭井盖，其通气管接入通气系统。
（3）雨水排水系统：场馆区屋面雨水排水采用虹吸排水系统。屋面雨水由天面雨水沟收集，经虹吸雨水斗、雨水横管和立管排至室外雨水排水井（消能井）。室外设置分散埋地式雨水收集处理系统，回收场馆区屋面雨水，经处理达杂用水标准后，用于室外绿化和景观用水；车库屋面雨水排水采用重力雨水排水系统，屋面雨水由天面雨水沟收集，经87型雨水斗、雨水立管和横管排至室外雨水排水井；地下室入口设截水沟，将雨水收集排入雨水排水井。
（4）其它：空调机房内设排水地漏，采用有组织排水；地下室车库内的集水井、水泵房内的集水井、地下室集粪井内均各设两台潜污泵，逐台投入，互为备用。厨房污水采用明沟收集，明沟设于垫层内，污水进入集水井前设隔油器初步隔油处理，以防潜污泵堵塞。污水经潜污泵提升至室外，通过埋地式自动刮油隔油器进行二次处理后，排入市政污水管网。
2.4.2.5采暖工程
（1）热源：设置在停车楼首层的锅炉房，根据用热负荷和用热规律，本锅炉房选择2台2.1MW和1台0.7MW常压燃气热水锅炉，供回水温度为90/65℃。
（2）供热方式及使用地点：本工程为集中供热，锅炉房做为集中供热热源。热水供主馆内热水机房、溜冰场机房、空调机房使用。
（3）热水系统定压补水方式：本工程锅炉房热水系统采用高位膨胀水箱定压补水方式。膨胀水箱补水采用软化水。
2.4.3通风、空调工程简介
2.4.3.1空调冷、热源
（1）冷源方式
本工程冷源采用4台螺杆式冷水机组和2台离心式冷水机组，制冷机房设置在地下一层。
（2）冷源容量
为便于冷水机组的能量调节，在冷冻机房设置4台制冷量为900冷吨高效离心式冷水机组、2台制冷量300冷吨高效水冷螺杆式冷水机组，空调冷源总装机容量为4200冷吨。
（3）热源方式
本工程热源由热水锅炉房集中提供，主要为国际体育中心的卫生热水机房、空调机房、溜冰场融冰提供高温热水。热水机房设置在车库首层。
(4)热源容量
根据用热负荷和用热规律，本锅炉房选择2台2.1MW和1台0.7MW的常压燃气热水锅炉，锅炉供回水温度为90/65℃。
2.4.3.2空调风系统
（1）碗状观众区采用冷/暖两管制单盘管变风量空调送风系统。4个空调风柜房设置在四层设备层，采用圆形风管环形布置在网架层上部、不同尺寸及风量的鼓形可调方向矩形风口分区域向观众区及比赛场地送风。空调系统回风经地下一层通道、首至三层观众出入口等，进入外围环形大厅，由设置在环形大厅外侧竖向风井内的4根回风立管，将地下一层、首层～三层的回风接到四层空调风柜房。室外新风与室内排风经蒸发式全热回收装置进行热交换，再经预冷盘管冷却除湿，最后经转轮除湿机进行深度除湿处理，处理后的干燥室外新风与回风在回风箱内混合，经室内空调风柜过滤、冷却处理至送风状态后由风管均匀送入室内。新风柜、回风机均设变频控制，通过变频控制调节新回风量。新回风热回收系统及转轮除湿机组均设旁通控制，过渡季节可加大新风量，直至全新风运行。
（2）餐厅、练习馆、零售店、入口大厅等大空间采用冷/暖四管制双盘管变风量空调送风系统，集中回风，新风由外窗或屋顶经新风竖井进入各空调机房。空气处理机组设回风箱，回风经回风管接入回风箱，新回风量由电动对开式多叶调节阀进行调节，新风与回风在回风箱内混合，经风柜过滤、降焓除湿处理至送风状态后由风管均匀送入室内。过渡季节可加大新风量，直至全新风运行。
（3）地下一层包房、更衣室、俱乐部、小卖部及三层贵宾套房等小空间采用冷/暖四管制双盘管风机盘管加新风系统。新风由新风机组过滤、降温除湿（加热）处理后通过风管送至风机盘管送风管。
（4）空调风柜、非碗状观众区新风机组、三层贵宾套房风机盘管机组设初效过滤器及静电式过滤器进行空气过滤净化处理，碗状观众区新风机组其他区域风机盘管机组仅设初效过滤处理。
2.4.3.3空调水系统
（1）冷冻水系统供回水温度为4.5℃/12.5℃。
（2）供暖热水系统供回水温度为60℃/50℃，由热水锅炉供给的90℃/65℃一次热水经过板式换热器提供。
（3）冷却水系统供回水温度为32℃/37℃，采用用双管异程式。中央空调系统采用8台400m3/h及2台250m3/h低噪声方型横流式冷却塔，以拼装组合的形式布置于停车楼四层露天设备布置平台。
（4）根据不同功能区域要求，空调水系统共分为冷冻水管、热水管、冷冻水/热水转换水管、冷藏设备循环水管四个循环回路，其中设双盘管的空调末端设备接冷冻水管及热水管；设单盘管的碗形观众区风柜及新风柜接冷冻水/热水转换水管；冷藏设备接冷藏设备循环水管。
（5）冷冻水管、热水管、冷冻水/热水转换水管、冷藏设备循环水管在地下一层为环形同程设置，各组循环管分别引出四对从地下一层至四层的异程立管接各层设备。
（6）空调冷却水、冷冻水、供暖热水、冷藏设备循环水系统均为一次泵变流量系统，冷冻水泵、冷却水泵、供暖热水泵、冷藏设备循环水泵均采用变频控制，以降低水泵的输送能耗。
（7）两台阻力较小300RT的空调主机冷冻水及冷却水出水管安装静态平衡阀，以平衡各台主机水流量。
（8）空调冷冻水系统、热水系统采用闭式自动补水排气定压装置，对系统进行定压及排除空气。
（9）空调冷冻水系统采用旁流综合水处理装置进行水质稳定，除澡及防锈、防腐蚀、防水垢。
（10）空调热水系统采用旁流综合水处理装置进行水质稳定，除澡及防锈、防腐蚀、防水垢。
（11）空调冷却水系统采用旁滤及旁流综合水处理装置进行水质稳定，除澡及防锈、防腐蚀、防水垢。
（12）每层风机盘管、风柜及新风柜冷凝水管分别接冷凝水立管或直接排至地漏。
（13）食品加工及厨房冷藏设备排热循环水系统采用32℃/37℃冷却水方案，但由于现阶段食品加工及厨房冷藏设备容量和技术参数未定，此部分待工艺条件成熟后继续深化设计。
2.4.3.4消防防排烟系统
（1）停车楼地下一层、夹层及首层设消防排烟系统，平时排风与消防排烟共用一套风管系统和箱式离心风机，平时排风，消防时排烟；二层、三层仅设消防排烟系统，消防时通过高温轴流排烟风机及排烟管道进行排烟。各排烟系统在排烟风机房入口处设排烟防火调节阀，当消防排烟烟气温度超过280℃，排烟防火调节阀自动关闭，并输出关闭排烟风机信号，联锁关闭排烟风机。排烟系统排烟量按不小于6次/h计算。地下一层及夹层同时设置机械补风系统，补风量不小于排风量的50％。
（2）地下一层按排烟分区设置机械排烟系统，各系统排烟风机风量按最大防烟分区面积120m3/(h.m2)计算。排烟风机设置在四层，通过竖向管道连接至地下一层排烟支道。地下一层同时设置机械补风系统，补风量不小于排烟量的50％。面积超过50 m2的房间均设排烟口，排烟量按60m3/(h.m2)计算.补风直接送到房间或集中送到走道。
（3）首～三层环形大厅设置机械排烟系统，各系统排烟风机风量按最大防烟分区面积120m3/(h.m2)计算。排烟风机设置在四层，通过竖向管道连接至各层排烟支道。首层及三层通过外门补风，二层通过平时空调回风风机及管道补风，补风量不小于排烟量的50％。
（4）三层长度超过20m的无外窗走道设置机械排烟系统，排烟量按60m3/(h.m2)计算。排烟风机设置在四层。
（5）四层长度超过20m的无外窗走道设置机械排烟系统，排烟量按60m3/(h.m2)计算。排烟系统与首～三层环形大厅共用排烟风机及管道。
（6）碗形观众区设置机械排烟系统，排烟风机风量按碗形观众区及比赛场地面积60m3/(h.m2)计算。排烟风机设置在四层，通过设置在网架层的排烟管道进行排烟。同时设置机械补风系统，补风系统与平时空调回风系统共用风机及管道，通过设置在四层的补风风机及竖向管道，补风至地下一层通道，补风量不小于排烟量的50％。
（7）不满足自然排烟条件的防烟楼梯间分别设正压送风系统。每层设一常开百叶，消防时由消防控制中心控制，开启轴流加压风机，对防烟楼梯间进行加压送风。加压送风量按《建筑设计防火规范》要求计算。
（8）不满足自然排烟条件的消防（合用）前室分别设正压送风系统。每层设一电动加压风口，当某层发生火灾时，由消防中心控制开启该层的电动加压风口（常闭），同时联动开启轴流加压风机，对前室进行加压送风。加压送风量按《建筑设计防火规范》要求计算。
（9）地下一层及首层消防加压通道设正压送风系统。当地下层发生火灾，由消防中心控制开启该消防加压通道的轴流加压风机，对通道进行加压送风。加压送风量按保证通向安全通道的相邻防火分区出入口门洞风速不小于0.7m/s计算。
（10）四层燃气再生转轮除湿新风机组设备房、锅炉房、燃气计量间，其通风、电气、照明及控制设备均按防爆考虑。
（11）四层燃气再生转轮除湿新风机组设备房、锅炉房、燃气计量间，设置可燃气体浓度检测监控仪表和声光报警装置，该装置与该房间的事故排风机、燃气进口电磁阀、燃气放散阀等连锁。
（12）水管、风管与穿墙（或楼板）套管之间缝隙用不燃玻璃棉封堵，端面水泥砂浆批荡。墙面与防火阀之间风管外包耐火2小时防火板保护。
（13）空调通风风管凡穿越防火墙、沉降墙、风机房、空调机房墙、楼板处及垂直风管与每层水平风管交界处的水平管段上，均设70℃关闭的防火调节阀。
（14）锅炉房、转轮除湿机房的排风机应设置导除静电的接地措施。
2.4.3.5保温及防腐
（1）保温
房间天花内消防排烟风管隔热材料:采用双面铝箔超细玻璃棉隔热材料。
非消防排烟空调风管保温材料：采用外包不燃铝箔的难燃B级橡塑复合隔热材料。
冷冻水管、冷凝水管保温材料：采用外包不燃铝箔的难燃B级橡塑复合隔热材料。
供回水温度为60℃/50℃的热水管道保温材料：采用外包不燃铝箔的难燃B级橡塑复合隔热材料。
供回水温度为90℃/65℃的热水管道保温材料：采用双面铝箔超细玻璃棉保温材料。
室外管道除保温层外加厚度0.75mm的不锈钢板保护壳。
（2）防腐
保温风管(采用镀锌钢板除外)、冷热水管道(采用镀锌水管除外)设备等，在表面除锈后刷防锈底漆两遍。
不保温的风管(采用镀锌钢板除外)、冷热水管道(采用镀锌水管除外)、金属支吊架，排水管等，在表面除锈后，刷防锈底漆和色漆各两遍。
2.5工程项目管理风险分析及对策
2.5.1组织风险
该方面主要是施工人员的能力和经验。应为本工程同样属大型篮球馆建设，项目部主要管理人员为有类似工程经验的人员组成，因此在管理人员上风险较小；而针对于施工人员的能力和经验这一风险，项目部也采取相应措施，即尽量选用有类似施工经验的劳务队伍，没有类似施工经验的劳务队伍必须有丰富的施工经验，并且所有施工人员，进场进行安全质量等培训教育、考核，达标方能继续施工。
2.5.2经济与管理风险
该方面主要是工程资金供应。机电安装施工前期投入较大，并且为外埠施工，因此工程资金供应风险比较大，而针对于这一风险，项目部进行认真分析，采取相应措施，即增强经营能力，加大催款力度，保证工程顺利进展。
2.5.3工程环境风险
该方面主要是自然灾害和气象条件。施工现场地处广州地区，属于雷暴区，天气多雨，并夏季有台风，针对于这一风险，项目部进行认真分析，制定专项方案预案，确保有备无患。
2.5.4技术风险
该方面主要是工程设计文件和工程施工方案。因为本工程属于改建工程（原该场地为广州亚运会的藤球比赛场地），因此立项时间短，施工设计不详细，专业交叉多，现场变动大，针对于这一风险，项目部提早进行综合管线深化设计，尽量将专业交叉提早暴露，提前解决。
2.6工程施工的难点及措施
2.6.1质量标准高
建设验收标准要求严格，体育馆争创国家“鲁班奖”。
针对于上述主要施工的难点我们制定如下措施：工程伊始编制工程创优策划，并在施工中严格按照创优方案施工，具体可详见后“质量保证措施”（详见《广州国际体育演艺中心机电安装创优方案》）。
2.6.2施工工期紧
本工程施工周期仅为一年，要完成从结构阶段机电预留预埋到机电安装工程的全部工作，且建筑智能化程度较高，因而施工工期相当紧张。
为此，我们将根据总控进度计划及结构、装修专业的施工周期安排，本着重质量、讲效率的原则，科学合理安排机电工程进度，缩短施工周期，具体措施如下：
1）结构施工阶段，密切配合结构专业进行机电各专业的预留预埋，提交相关书面资料，加强预留预埋施工的现场校核，杜绝延误现象发生。
2)装修施工阶段，机电专业与装修专业共同商定须协调配合的项目，列出清单，制定出各交叉工序的施工顺序及作业时间。
3)按照进度计划要求，专业施工队伍及时进场，并分阶段、分部位与预留预埋班组进行施工面交接，保证整个机电工程的顺利进行。
4)选派经验丰富的二次深化设计人员进驻现场，对招标图纸进行深化设计，保证深化设计质量和进度，以不延误机电工程施工进度及结构、装修施工进度为原则。
5)积极协调各机电专业及各相关专业，将绘制可直接指导施工的机电管线综合协调图，作为深化设计工作的重点中的重点，以确保预留预埋及安装的准确性，减少因预留预埋不准或安装不合理，导致拆改返工而延误工期等事故的发生。
6)在结构施工阶段，我方将在地下室结构验收后立即插入机电安装工程，在地下室开展电管和桥架安装施工、主干水管风管等主要管线安装。
7)在装修施工阶段，与装修专业沟通协调，争取提前完成与机电设备相关的房间装修工作,为设备安装争取时间。
8)针对本工程机电设备的特点，考虑设备材料供货周期，合理制定设备材料采购计划和进场计划，所有设备材料应提前完成订货，科学合理安排主要设备材料的进场时间，满足项目整体进度要求。
9)选择信誉良好的作业队伍及充足的劳动力资源，进行机电工程施工，提前对其进行各项考核及安全技术交底，以确保机电施工的进度、安全和质量齐头并进。
10)配合业主组织机电各专业分包及时进场施工，时间应满足总体进度控制的要求。
2.6.3管理协调任务重
本工程专业系统复杂，参施单位多、专业工序交叉作业，专业管理跨度大。机电专业系统复杂，与其他各工种间施工中需要密切配合，对整个工程的施工进度做好统筹规划，与总包单位、土建队伍及其他专业队伍配合好，并应认真做好各种预留、预埋工作，同时还应会同建设单位与监理单位，加强对现场的管理和调度。
2.6.4新工艺、新产品多，施工难度大
本工程机电专业的新产品、新工艺比较多，给施工造成一定的难度。施工工艺复杂，精度要求高，在施工中要编制专门的方案。当无具体的成熟的施工工艺规范时，还应在具体施工前根据厂家样本的要求和相应的国家规范制订具体的施工工艺标准。
2.6.5系统复杂及联合调试难度大
广州体育演艺中心机电安装工程系统繁杂，三大专业各包括数个系统，比如电气专业汇集了几乎所有最前沿的强电、弱电、电信通讯等专业系统，功能齐全、设备先进、智能化程度高，电气设备安装复杂，系统调试、联动调试难度大；通风专业包含了空调送、回风系统、新风系统、消防防排烟系统、厨房排油烟系统、补风系统等等，其中设计上存在几个系统共用风管和设备的情况；给排水及采暖包含多个专业工程如生活给水系统、生活热水系统、虹吸雨水系统、生活排水系统、重力流雨水系统、压力排水系统等等，因而，复杂先进而又繁多专业间配合工作多，施工队伍协调工作量大，联合调试难度极高。
针对此种情况，我们将采取以下应对之策：
1)编制详尽的进度计划
我公司将根据各机电专业特点，编制专业施工进度计划，并细化到每季、每月、每周、每日，并认真落实到各劳务分包及专业分包单位，合理安排交叉作业，以期尽量缩短机电专业施工时间，为调试留出充裕的时间，为工程整体提前竣工打下良好基础。
2)例会制度
通过例会制度，使施工各方信息交流渠道通畅，问题及时解决。每日召开项目经理部主要管理人员会议，协调内部管理事务，总结日计划完成情况，发布次日计划；每周参加监理单位召开的生产例会，总结周计划完成情况，协调解决影响施工生产的主要问题，制定下周进度计划。
3)联合调试
