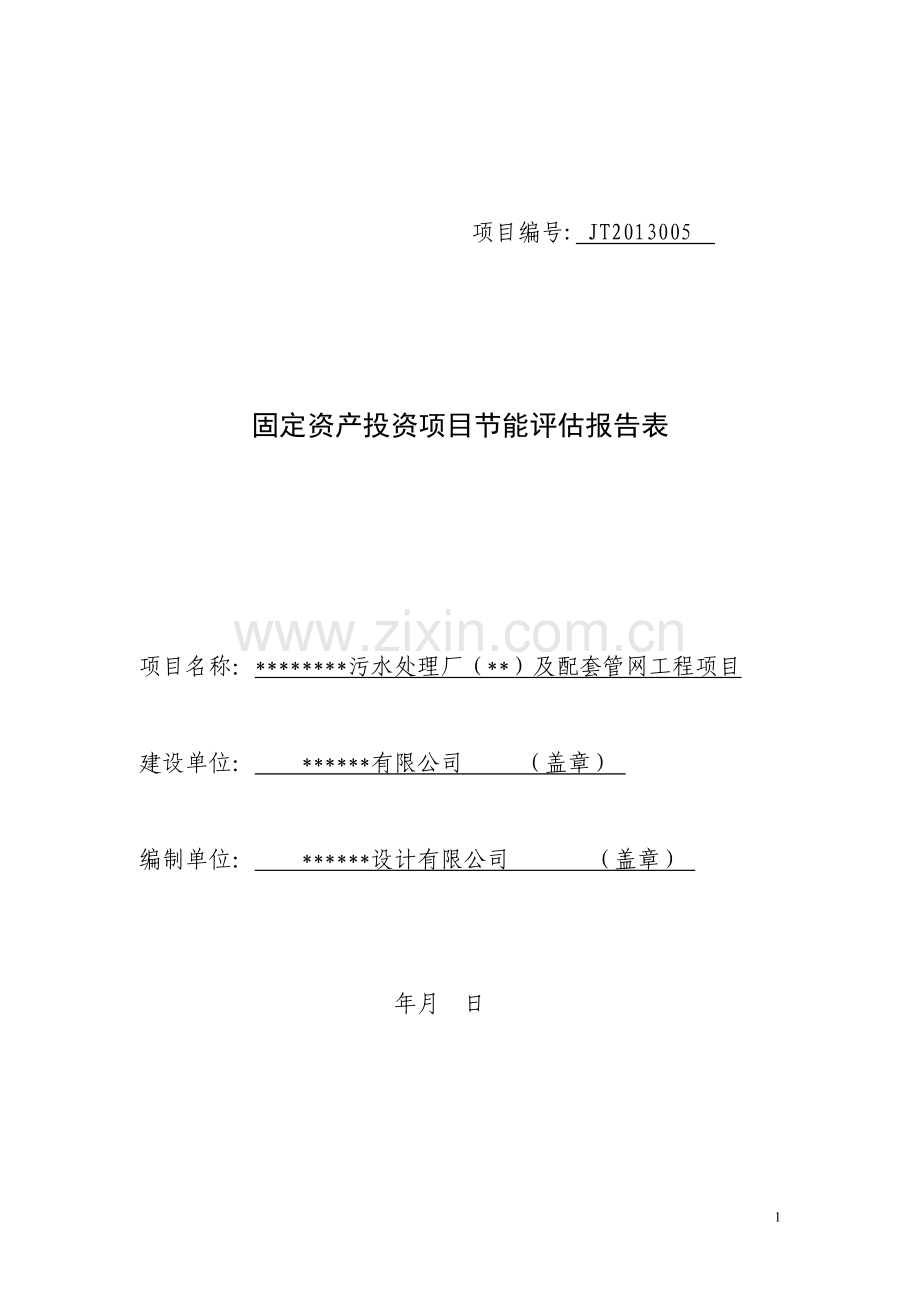

项目编号: JT2013005

固定资产投资项目节能评估报告表

项目名称：********污水处理厂（**）及配套管网工程项目

建设单位： ******有限公司 （盖章）

编制单位： ******设计有限公司 （盖章）

年月 日
40

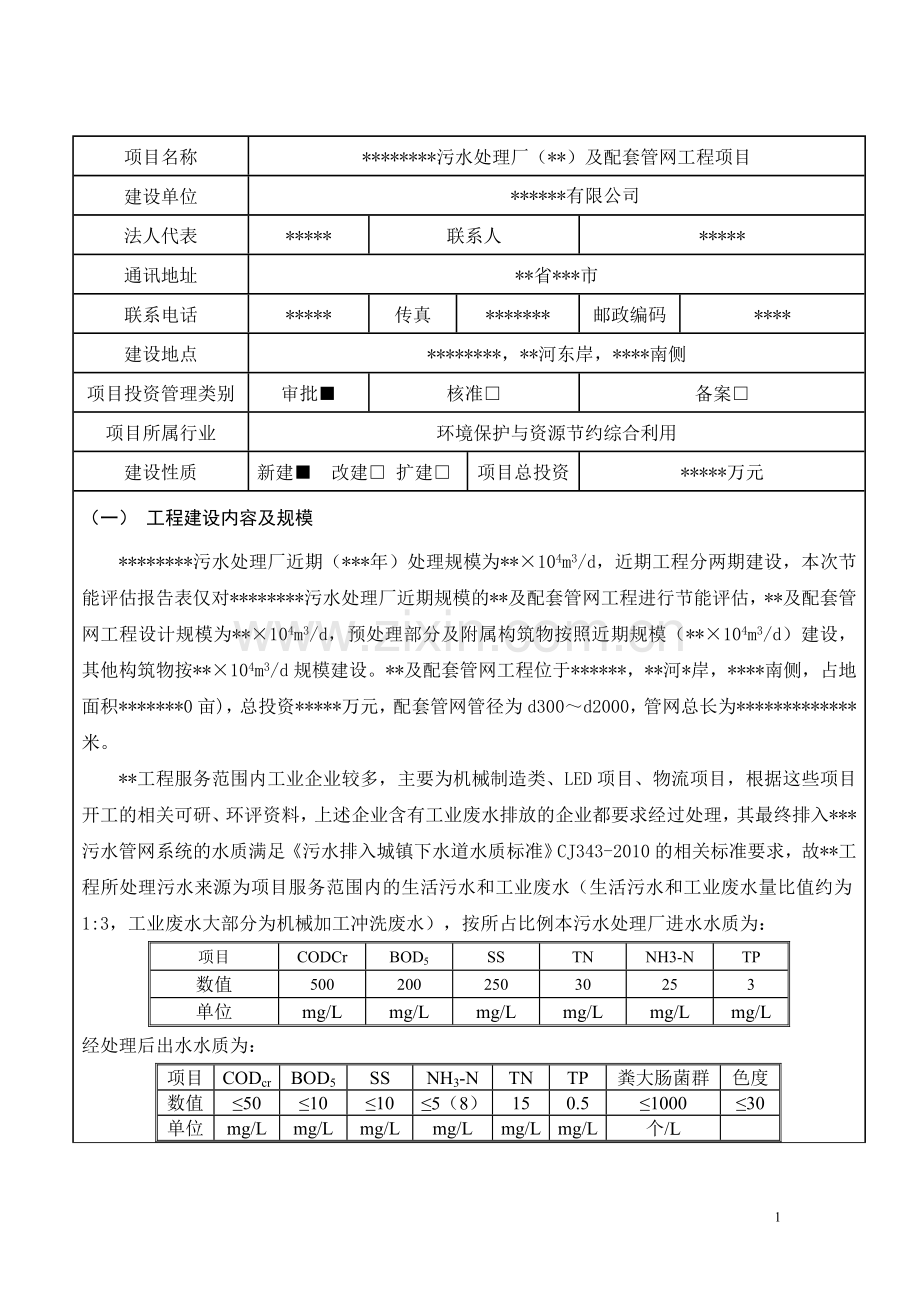

项目名称
********污水处理厂（**）及配套管网工程项目
建设单位
******有限公司
法人代表
*****
联系人
*****
通讯地址
**省***市
联系电话
*****
传真
*******
邮政编码
****
建设地点
********，**河东岸，****南侧
项目投资管理类别
审批■
核准□
备案□
项目所属行业
环境保护与资源节约综合利用
建设性质
新建■ 改建□ 扩建□
项目总投资
*****万元
（一） 工程建设内容及规模
********污水处理厂近期（***年）处理规模为**×104m3/d，近期工程分两期建设，本次节能评估报告表仅对********污水处理厂近期规模的**及配套管网工程进行节能评估，**及配套管网工程设计规模为**×104m3/d，预处理部分及附属构筑物按照近期规模（**×104m3/d）建设，其他构筑物按**×104m3/d规模建设。**及配套管网工程位于******，**河*岸，****南侧，占地面积*******0亩)，总投资*****万元，配套管网管径为d300～d2000，管网总长为*************米。
**工程服务范围内工业企业较多，主要为机械制造类、LED项目、物流项目，根据这些项目开工的相关可研、环评资料，上述企业含有工业废水排放的企业都要求经过处理，其最终排入***污水管网系统的水质满足《污水排入城镇下水道水质标准》CJ343-2010的相关标准要求，故**工程所处理污水来源为项目服务范围内的生活污水和工业废水（生活污水和工业废水量比值约为1:3，工业废水大部分为机械加工冲洗废水），按所占比例本污水处理厂进水水质为：
项目
CODCr
BOD5
SS
TN
NH3-N
TP
数值
500
200
250
30
25
3
单位
mg/L
mg/L
mg/L
mg/L
mg/L
mg/L
经处理后出水水质为：
项目
CODcr
BOD5
SS
NH3-N
TN
TP
粪大肠菌群
色度
数值
≤50
≤10
≤10
≤5（8）
15
0.5
≤1000
≤30
单位
mg/L
mg/L
mg/L
mg/L
mg/L
mg/L
个/L

**工程污水处理采用“预处理+水解酸化池+改良型A²/O生物池＋二沉池+曝气生物滤池（BAF池）+混合絮凝沉淀池+转盘滤池+紫外线消毒”工艺，污泥处理采用机械深度脱水干化工艺，臭气处理采用生物滤池工艺，冬季采用加大回流污泥量的方式保温菌种正常工作。要建设内容为新建厂房（如加药间、变配电间等）、各种处理设备构筑物及相应配套公用设施，如下：
（1）新建厂房及配套设施，总建筑面积为5851.82m2，其中综合楼3162.32m2。
（2）购置并安装污水、污泥及臭气处理系统设备。
（3）与生产线相配套的公用工程：变配电、消防、绿化等。
表1 生产耗能设备一览表
主要工艺设备一览表
序号
名 称
型号及规格
单位
数量
备 注
(一) 粗格栅及进水泵房
1
潜污泵
Q=1354m³/h,H=17.5m,N=90kW
台
2
进口设备1台变频
2
潜污泵
Q=2708.5m³/h,H=17.5m,N=200kW
台
1
进口设备，备用
3
反捞式格栅除污机
b=20mm N=2.2kW
台
2
1用1备
4
无轴螺旋输送机
L=6m，Q=9.5m³/h, =2.2kW
台
1

5
铸铁镶铜闸门
SYZ-1700, N=1.1kW
台
2

6
铸铁镶铜闸门
SYZ-1700, N=1.1kW
台
2

7
单轨电动单梁起重机一台
起重量G(n)=50kN,起升高度H=20m,N=6.3kW
台
1

（二）细格栅及旋流沉砂池
1
循环式齿耙清污机
b=5mm N=1.5kW
台
2
二期增加两台
2
无轴螺旋输送机
Q=6m³/h, N=2.2kW
台
1

3
手动插板闸门
CBZ-1500X1500
套
8
手动
4
砂水分离器
Q=12~20L/s，N=0.37kW
台
2
1用1备
5
鼓风机
Q=120m³/h，58.8KPa，N=4kW
台
2
1用1备
6
叶片式搅拌器
N=1.5kW
台
2
1用1备
（三）水解酸化池(两座)
1
潜水排污泵
H=12m,N=5.5KW,Q=100m³/h
台
8
进口设备两座
（四）改良型A²/O生物池(两座)
1
精确曝气控制系统

套
1

2
手动蜗轮传动碟阀
DN100 PN0.6MPa
台
60

3
潜水搅拌机
叶轮直径0.58m，N=7.6KW
台
2
进口设备选择池
4
潜水搅拌机
叶轮直径0.58m，N=7.6KW
台
6
进口设备厌氧池
5
潜水推流器
叶轮直径1.8m，N=5.3KW
台
4
进口设备缺氧池
6
回流泵
Q=1600m³/h，H=0.6m，N=5.5kW。
台
4
进口设备好氧池
（五）二沉池(两座)
1
中心驱动单管吸泥机
Φ42m，N=0.37KW
台
2
进口设备
2
排渣堰门

台
2

（六）二次提升泵房
1
潜水排污泵
Q＝1354m³/h，H＝8.8m，功率55KW。
台
3
进口设备
2用1备
2
电动葫芦
W＝30kN，H=9m，N=5.3KW
台
1

3
手动蝶阀
DN500 PN0.6MPa
个
3

4
止回阀
DN500 PN0.6MPa
个
3

（七）曝气生物滤池
1
罗茨鼓风机
GRB-200A,Q=40.31m³/min,排出口压力：0.08Mpa,90kw
台
3
进口设备
2用1备
2
罗茨鼓风机
GRB-150,Q=30.93m³/min,排出口压力：0.06Mpa,45kw。
台
7
进口设备仓储1台
5
专用长柄滤头
21X355mm
个
25872

16
电动葫芦
W＝10kN，H=10m，N=1.7KW
台
1

17
电动葫芦
W＝10kN，H=5m，N=1.7KW
台
1

18
电动单梁悬挂起重机
W＝20kN，H=6m，N=4.6KW
台
2

19
潜水排污泵
Q=10m³/h,12m,1.5kw
台
2
进口设备
（八）混合絮凝沉淀池（按单个池计）
1
混合池搅拌机
14MRD-10，110rpm,D=1219,N=7.5kW
台
1
进口设备
2
一级絮凝池搅拌机
12MRD-2，45rpm,D=1499,N=1.5kW
台
2
进口设备
3
二级絮凝池搅拌机
11MRD-0.75，32rpm,D=1499,N=0.55kW
台
2
进口设备
4
三级絮凝池搅拌机
11MRD-0.5,22rpm,D=1499,N=0.37kW
台
2
进口设备
5
桁车式吸泥机
轨距22.3m,行走功率2X0.75kW,排泥功率2.2kW
台
2
进口设备
6
排泥泵
Q=30m³/h H=10m N=2.2kW
台
5
进口设备备用1台
7
排泥泵
Q=50m³/h H=15m N=4kW
台
2
进口设备1用1备
8
FZ铸铁镶铜闸门
600×600 mm，配手电两用启闭机， N＝0.75kW
台
2

（九）转盘滤池
1
微过滤器
设备主体模块、核心过滤模块、驱动系统、反冲洗系统、控制系统等
套
2
进口设备
2
反冲洗水泵
Q=1600m³/h，H=17m,N=90kW。
台
2
进口设备1用1备
3
电动单梁悬挂起重机
W＝20kN,，H=8m，跨度8m，N=6.1W。
台
1

（十）紫外线消毒渠
1
TROJANUV3000PLUS紫外线消毒装置
共19个模块，每个模块8根灯管，共152根灯管。总装机功率N=49kW，灯管峰值功率39kW,平均功率30kW
套
1
进口设备**1套，近期增加1套
（十一）出水提升泵站
1
潜水排污泵
Q＝1354m³/h，H＝7m，功率45KW
套
3
进口设备2用1备
2
电动单梁悬挂起重机
W＝30kN,，H=6m，跨度4m，N=4.5+2X0.8kW。
台
1

3
铸铁镶铜闸门
SYZF1000，配手电两用启闭机， N＝1.5kW
台
4

（十二）出水计量总井
1
电磁流量计
DN1000
台
2
**1用1备，二期并联使用
（十三）污泥泵房
1
回流污泥泵（变频）
Q=800~1600m³/h， H=10~7m，N=45kW
台
3
进口设备2用1备
2
剩余污泥泵（变频）
Q=20~60m³/h，H=13~9m，N=4.7kW
台
2
进口设备1用1备
3
铸铁镶铜闸门
直径Φ600mm，N＝1.5kW
台
2

4
电动葫芦
起重量2kN，起升高度9m，功率N=3.4kW
台
1

（十四）鼓风机房
1
空气悬浮离心鼓风机
Q=5100m³/h，P=75kPa，N=150kW
台
3
进口设备2用1备
2
电动法兰式伸缩蝶阀
DN600，PN=1.0MPa，N=0.55kW
台
3

（十五）贮泥池
1
潜水搅拌机
叶轮直径370mm，N=2.5kW
台
1
进口设备
（十六）污泥处理间
1
板框压滤机
处理能力Q=4333kgDS/d， P=6.0kw
台
2
进口设备互为用备
2
污泥进料泵
Q=55m3/h PN=8bar P=30Kw
台
2
互为用备
3
挤压螺杆泵
Q=32m3/h P=22Kw PN=15bar 变频调速
台
2

5
隔膜计量泵
300l/h H=7bar P=0.75KW
台
2

7
冲洗泵
Q=231L/min H=100bar P=45KW
台
2

10
冷干机
P=1.1KW
台
2

11
压缩空压机
Q=1.2m3/min PN=13bar P=11Kw
台
2

12
皮带输送机
B=1m，L =12m，L =11m，θ=18°，P=11KW
台
1

13
电动单梁起重机
W＝100kN,，H=9m，跨度12m，N=13kW。
台
1

14
电动葫芦
W=2T，H=6m，P=3.4Kw
台
1

15
轴流风机
Q=6000m³/h,N=1.1KW
台
13

18
搅拌机
P=3.7kw
台
2

（十七）加药间
1
PAC溶液箱
N=2.2kW
套
1

2
絮凝剂制备系统(PAM)
处理能力：3000l/h（0.3-0.5%）,功率：1.5kW
套
2
进口设备
3
PAC溶液投加计量泵
Q=0~330L/h,功率：0.55kW
台
3
进口设备2用1备
4
PAM溶液投加螺杆泵
Q=0~250L/h,功率：0.55kW
台
3
进口设备2用1备
5
PAC溶液配制泵
Q=10m³/h H=15m N=2.2kW
台
3
2用1备
6
PAM溶液在线稀释装置
Q=10m³/h H=15m N=2.2kW
套
2

7
电动葫芦
起重量10kN，MD 1-1.0,功率:N＝1.9kW
台
1

8
轴流风机
风量1905m³ /h,全压5.6mmHg,,N=0.37kW
台
5

十八 （除臭系统）

预处理除臭系统

1
玻璃钢风机
Q=6500m³/h，P=2.6KPa ，N=11KW
台
1

2
加湿系统
Q=6500m³/h，
Q=2.5m³/h,H=32m,P=0.75KW
套
1

3
管道泵
Q=4 m³/h,H=32m，P=1.5KW
台
1

改良型A²/O生物除臭系统

11
玻璃钢风机
Q=33000m³/h，P=2.6KPa ，N=45KW
台
1

12
加湿系统
Q=33000m³/h，
Q=6.3m³/h,H=32m,P=2.2KW
套
1

13
管道泵
Q=8.3 m³/h,H=48m，P=4KW
台
1

污泥脱水间生物除臭系统

21
玻璃钢风机
Q=26000m³/h，P=2.6KPa ，N=30KW
台
1

22
加湿系统
Q=26000m³/h，
Q=4m³/h,H=35m,P=2.2KW
套
1

23
管道泵
Q=8.3 m³/h,H=48m，P=4KW
台
1

本工程建设期为20个月。工程于2012年7月开工，2013年11月竣工，2013年12月到2014年4月试运行及验收，2014年4月投产。项目总定员45人，分1-3班制生产，根据服务范围内的企业实际生产、维修计划，年工作330天。
（二） 项目主要耗能品种及耗能量
**工程主要耗能品种及耗能工质为电力、新水、柴油。其中：年耗电量489.23万kWh，年用水量13197.5t，年耗柴油量13.23t，年综合能耗：1634.87吨标准煤（等价值）。
表2 项目能耗指标表
序号
能源种类
消耗量
折标量（吨标准煤）
折标系数
数值
比例（％）
1
电力
489.23万kWh/a
0.1229（kgce/kw.h）
601.26（当量值）

0.330（kgce/kw.h）
1614.46（等价值）
98.75
2
水
13197.5t/a
0.0857（kgce/t）
1.13
0.07
3
柴油
13.23t/a
1.4571（kgce/kg）
19.28
1.18

年综合能耗

1634.87（等价值）
100.00

621.67（当量值）

二
节能评估依据
（一） 相关法律、法规等
1. 《中华人民共和国节约能源法》
2. 《中华人民共和国可再生能源法》
3. 《中华人民共和国循环经济促进法》
4. 《中华人民共和国清洁生产促进法》
5. 《**人民共和国建筑法》
6. 《中华人民共和国计量法》
7. 《公共机构节能条例》
8. 《国务院关于加强节能工作的决定》
9. 《民用建筑节能管理规定》
10. 《固定资产投资项目节能评估和审查暂行办法》
11. 《**省实施<固定资产投资项目节能评估和审查暂行办法>实施细则
12. 《***市实施<固定资产投资项目节能评估和审查暂行办法>细则》（池发改环资〔2011〕118号）
（二）行业与区域规划、行业准入与产业政策等
1. 《节能中长期专项规划》（国家发改委发改环资[2004]2505号）
2. 《中国节能技术政策大纲》（2006年）
3. 《建材工业“十二五”发展规划》
4. 《**省“十二五”建筑节能专项规划》
5. 《***市“十二五”节能专项规划》
6. 《***市建筑节能专项规划》（2010-2015）
7. 《高能耗落后机电设备（产品）淘汰目录》（工业和信息化部）
8. 《中国节水技术政策大纲》（国家发改委公告 2005年 第 17 号）
9. 《工业企业能源管理导则》（GB15587-2008-T）
10. 《产业结构调整指导目录》（2011年本）（国家发展改革委令2011第9号）
11. 《淘汰落后生产能力、工艺和产品的目录》（国家经贸委）
12. 《机械工业节能产品推广项目及淘汰落后机电产品项目》（机械工业部）

（三）相关标准与规范等
（1）《评价企业合理用电技术导则》（GB/T3485-1998）
（2）《评价企业合理用热技术导则》（GB/T3486-1993）
（3）《评价企业合理用水技术导则》（GB/T7119-1993）
（4）《城市污水处理项目工程建设标准》建标（2001）77号
（5）《**省公共建筑节能设计标准》（DB34/1467-2011）
（6）《民用建筑热工设计规范》（GB50176-93）
（7）《建筑照明设计标准》（GB50034-2004）
（8）《建筑采光设计标准》（GB/T50033-2001）
（9）《采暖通风与空气调节设计规范》（GB50019-2003）
（10）《民用建筑电气设计规范》（JGJ16—2008）
（11）《建筑给水排水设计规范》（GB50015-2010）
（12）《***统计年鉴2011》
（13）《节能产品评价导则》（GB/T15320-2001）
（14）《综合能耗计算通则》（GB/T2589-2008）
（15）《企业能源审计技术通则》（GB17166-1997）
（16）《城市污水处理工程项目建设标准（修订）》2001年
（17）《泵类及液体输送系统节能监测方法》（GB/T 1666-1996）
（18）《用能单位能源计量器具配备和管理通则》（GB17167-2006）
（19）《节能项目节能量审核指南》(发改环资[2008]704号)
（20）《固定资产投资项目节能评估工作指南（2011年修订本》（国家节能中心）
（21）《中华人民共和国实行能源效率标识的产品目录》
（22）《工业与民用配电设计手册》（中国电力出版社出版）（第三版）
（23）《节能评审评价指标》（通告第1号）
（24）《三相配电变压器能效限定值及节能评价值》（GB 20052-2006）
（25）《通风机能效限定值及能效等级》（GB 19761-2009）
（26）《中小型三相异步电动机能效限定值及能效等级》（GB 18613-2006）
（27）《清水离心泵能效限定值及节能评价值》（GB 19762-2007）
三
能源供应情况分析评估
（一） 项目建设地概况及能源消费情况（单位地区生产总值能耗、单位工业增加值能耗、水耗、单位建筑面积能耗、节能目标等）
1、项目建设地概况
**工程建设地点位于******，**河东岸，****南侧。
（1）地理位置
***市地处**省47**部、**下游南岸，北濒**与**市**，******毗邻，东南与*****界，**********，现辖***区、*****县、**山风景区，总面积*****平方公里，总人口****万。
******位于**省***市***区境内，北临**，南倚**山，东临**市，西接***市区，具有水陆空齐备的对外交通条件，是**省最具综合交通优势的地区之一。规划建设的*****旅游码头是未来国际游轮在****段的重点停靠码头，是游客进入***********区的重要通道；区内拥有约******，全年可通行万吨级船舶，***、**河可通航；**************************************************************。
（2）地形、地貌
***市大地构造上位于扬子地台东北部，根据地层、构造、岩浆活动的差异，可分别归属于三个次级构造单元，即东至县南部为**台隆；***区和**县以******************。***地处**省西南部，东南是**山脉与**山山脉结合地带，北西濒临**。整个地势由东南向西北逐渐下降，从中山、低山过渡到低山、丘陵，最后到岗地、平原。
******现状用地大部分属圩区，地形平坦，地势低洼，海拔一般在7m-9m左右（黄海高程）。用地南部邻迎宾大道区域为丘陵岗地，最高海拔为40m。西北部***区所在地地势较高，高程多在16m。
（3）气象、气候
***市属亚热带季风气候区，受华东季风、温暖地带的大气环流影响，气候温和，阳光充足，四季分明，降雨丰沛集中，年际变化大。根据***市气象站多年降雨资料统计，多年平均降雨量1483mm，汛期降雨约占全年降雨量的60％，最大年降雨量2285mm(1954年)，最大1d降雨量226mm(1970年7月12日)，最大3d降雨387mm (1953年6月24日)。一般暴雨多出现在6月下旬至7月上旬。
***市主城区多年平均温度16.1℃，最高年份17.0℃，最低年份15.5℃，市境南部有山脉为屏障，**呈西南北走向，故一年中除7月份受季风影响多西南风外，其余皆东北风，年平均风速2.6m/s，最大风速22m/s。
2、项目建设地能源消耗情况
（1）2010年***市能源消费量
根据《***统计年鉴2011》，2010年***市能源消费总量为*********万吨标准煤，生产总值**********亿元，单位生产总值能耗为1.177吨标准煤/万元。其中工业能源消费总量为********************************************，单位工业增加值能耗2.617吨标准煤/万元。2010年全社会用电量为*********。
（2）2010年**省及***市万元GDP能耗及单位工业增加值能耗指标
根据《国家发改委、国家统计局关于“十一五”各地区节能目标完成情况的公告》**省2010年单位GDP能耗为*****吨标准煤/万元、单位工业增加值能耗为****吨标准煤/万元。
综上分析，2010年**省、***市能源消耗各指标详见下表。
表3 2010年**省、***市能耗指标一览表

年份
单位GDP能耗（吨标准煤/万元）
单位工业增加值能耗（吨标准煤/万元）
能源消费总量（万吨标准煤）
**省
2010
****
***
***
***市
2010
****
****
****
（3）节能目标
**省十二五节能减排目标是到2015年，全省单位生产总值能耗比2010年下降16%，新能源和可再生能源占能源消费总量的比重达到6%左右，能源消费总量控制在1.5亿吨标准煤左右，全省工业增加值能耗比2010年下降18%以上。***市节能目标是到2015年，全市单位生产总值能耗比2010年下降16%，新能源和可再生能源占能源消费总量的比重达到6%左右。
表4 **省及***市2015预期单位工业增加值能耗等指标一览表

年份（年）
单位工业增加值能耗（吨标准煤/万元）
**省
2015
****
***市
2015
****

（二）项目所在地能源资源供应条件
供电条件：***供电属**电网，共拥有***千伏以上变电站***座（其中****千伏变电站*座，***千伏变电所*座，***千伏变电所*座）。**工程供电电源为*****110千伏变电所，**变电站总变电容量为10万KVA，年供电能力为*****kwh。2011年，***市全社会用电量***亿千瓦时。
供水条件：***市二水厂，目前供水8.5万m³/d，最大供水能力可达到10万m³/d。在建一座**水厂，**建设规模为7.5万m³/d，远期规模为15万m³/d，**建设规模为7.5万m³/d，远期规模为15万m³/d。**工程用水由***市***区**镇**水厂供给（供应能力为7.5万吨/日，年供水量2737.5万吨），拟沿国道至******明敷1根给水管道，管径DN800，DN800供水管道在经济流速内日最大供水量约为5.5×104m³/d，可以满足近期规划水厂未建成时过渡期内***所需的用水量。
柴油供应条件：***市拥有各类加油站，中石化、中石油等石油公司在***市均设有连锁加油站，可为**工程供应足量的柴油。
（三）项目对当地能源消费的影响
***市电力供应、自来水供应均有较大能力，**工程年用电量489.23万kWh/a，占**110千伏变电所年供电能力的0.56%，占***市2011年用电量的0.16%；项目年用水量13197.5t/a，占**自来水厂供应能力的0.05%，当地能源供应能满足项目生产需要。
1、项目对所在地完成节能目标的影响评估
根据**工程的能源消耗量计算，将**工程预计全部投入运营年份的能耗指标与**省、***市能耗指标对比结果详见下表5。
表5 项目综合能耗与节能目标值对比表
指标
单位
工业增加值能耗（2015年数据）
**
***
**工程
tce/万元
1.492
2.146
1.209
根据上述对比分析结果可知，**工程的万元增加值综合能耗优于**省、***市2015年工业增加值能耗的预期水平。
此外，根据单位GDP能耗、单位增加值能耗等的测算定义，结合现有条件下可以获得的实际数据，认为可以通过测算项目增加值能耗对所在地“十二五”末单位GDP能耗的影响程度，来定量分析项目对所在地单位GDP能耗的影响。具体如下式：n=[(a+d)/(b+e)-c]/c
其中： 　　n——项目增加值能耗影响所在地单位GDP能耗的比例；
　　a——2010年项目所在地能源消费总量（吨标准煤），***市数据为****吨标准煤；
　　b——2010年项目所在地生产总值（万元），***市数据为****万元；
　　c——2010年项目所在地单位GDP能耗，***市数据为****吨标准煤/万元；
　　d——项目年综合能源消费量（等价值）（吨标准煤），**工程为1634.87吨标准煤；
　　e——项目年增加值（万元），**工程为1256.0万元。
经计算，n值为0.01%。
根据国家节能评审中心于2011年11月11日发布的《节能评审评价指标》（通告第1号）中“固定资产投资项目对所在地（地市）完成节能目标影响评价指标表（具体详见表6）”的规定，项目增加值能耗影响所在地完成“十二五”单位GDP能耗下降目标的比例（n%）小于等于0.1%的影响程度为有影响较小，因此，**工程建设对所在地“十二五”节能目标影响较小。
2、项目对所在地能源消费增量的影响评估
根据《***统计年鉴2011》，2010年***市能源消费总量为354.11万吨标准煤，生产总值300.84亿元，根据《***市国民经济和社会发展第十二个五年规划纲要》，到2015年，***市GDP争取目标为1000亿元，确保目标为800亿元，按照***市十二五末全区生产总值达800亿元的目标，万元生产总值能耗按0.99吨标煤/万元估算，***市“十二五”期末能源消费总量约为792万吨标煤，“十二五”期间，***市能源增量为437.89万吨标准煤。
**工程投入运营后，预计年能源消耗总量为1634.87吨标准煤（等价值），即项目年能源消费增量1634.87吨标准煤，项目用能量仅占“十二五”期间***市能源消费增量的0.037%。
根据国家节能评审中心于2011年11月11日发布的《节能评审评价指标》（通告第1号）中“固定资产投资项目对所在地（地市）完成节能目标影响评价指标表（具体详见表13）”的规定，项目新增能源消费量占所在地“十二五”能源消费增量控制数比例（m%）小于等于1%的影响程度为影响较小，因此，**工程的实施后对***市能源消耗增量影响较小。
表6 固定资产投资项目对所在地（省市、地市）完成节能目标影响评价指标表
项目新增能源消费量占所在地“十二五”能源消费增量控制数比例（m%）
项目增加值能耗影响所在地完成“十二五”单位GDP能耗下降目标的比例（n%）
影响程度
标准
**工程指标
标准
**工程指标

m≤1
0.037
n≤0.1
0.01%
影响较小
1＜m≤3

0.1＜n≤0.3

一定影响
3＜m≤10

0.3＜n≤1

较大影响
10＜m≤20

1＜n≤3.5

重大影响
m＞20
n＞3.5
决定性影响
综上所述，**工程的实施，不会抬升所在地的单位GDP综合能耗水平，预计**工程的建设对项目所在地完成“十二五”节能目标的影响较小。
四、
项目用能情况分析评估
（一）工艺流程与技术方案对能源消费的影响
**工程是市政工程，主要是污水处理及污水处理过程中产生的污泥、臭气的处理。
1、污水处理生产工艺流程
污水处理工艺采用“预处理+水解酸化池+改良型A²/O生物池＋二沉池+曝气生物滤池（BAF池）+混合絮凝沉淀池+转盘滤池+紫外线消毒”工艺。生产工艺流程图如下：
污污水处理工艺流程图
转盘滤池
污水

生产工艺流程简述：
（1）预处理：污水经过粗格栅去除大尺寸的漂浮物，通过进水泵房将其提升到细格栅进一步去除污水中的飘浮物和悬浮物，特别是丝状、带状漂浮物，通过重力污水进入旋流沉砂池去除污水中比重大于2.65、粒径大于0.2mm的无机砂砾，进入水解池中，利用水解池中的水解和产酸微生物，将污水中的固体、大分子和不易生物降解的有机物降解为易于生物降解的小分子有机物，改善污水的可生化性能，同时截流SS。
（2）二级处理：二级处理工艺采用改良型A2/O生物池二级生物处理工艺，其由选择池、厌氧池、缺氧池和好氧池组成，经过预处理的污水通过改良型A2/O生物池进行生物脱氮除磷处理，处理后污水进入二沉池进行混合液的固液分离，与生物反应配合达到最终从污水中去除、分离有机物。
（3）深度处理：经二沉池的污水通过中间提升泵站提升到曝气生物滤池（BAF池），利用BAF池固定化在填料上的生物膜吸附与氧化废水中的污染物质，用于进一步降解污水中残余的有机污染物和氨氮；经过BAF池处理后污水流入絮凝沉淀池（由混合区、絮凝区、平流沉淀区剩余泥渣排放系统组成），通过混合区将药剂充分、均匀地扩散于水体，在絮凝区水流作用下使微絮粒相互接触碰撞，以形成更大絮粒，经过平流沉淀池使絮凝体与清水分离；经过絮凝沉淀池的原水在通过转盘滤池进一步去除水中的SS、保证出水SS达标。
（4）消毒：经深度处理后的原水采用紫外线消毒渠解决污水中的的微生物污染问题，灭除污水中的致病菌，防止危害人类健康和污染生态环境。
（5）尾水排放：经消毒的原水，通过出水提升泵站在洪水季节（**河水位高于常水位）时，将污水厂处理出水提升至**河排污口排放；旱季时出水提升泵站（**河水位低于常水位时）停用，污水重力排放。
2、污泥处理方案
**工程污泥采用机械深度脱水干化工艺。污泥处理系统工艺图如下：
污泥处理工艺流程图

生产工艺流程简述：
二沉池的剩余污泥进入污泥贮泥池后，经提升泵进入反应池进行反应，反应池设置搅拌机，污泥中加入破膜导向剂后在反应池内进行破膜反应，静置排清后，反应罐中的污泥集中排到中间池，最后通过螺杆泵将污泥提升进入板框压滤系统进行压滤，得到含水率40～50%的污泥运输至处置地。滤液可回流至二沉池（增加污泥的沉降性）或污水处理系统。由于本工程尚未建成投产，污泥成分不确定，暂不能农用，本方案污泥最终出路为外运填埋。
3、臭气处理方案
根据本工程实际情况及各除臭技术的特点，除臭工艺采用生物滤池工艺，臭气处理系统工艺流程图如下：
收集管路
1#洗涤塔
2#洗涤塔
1#植物液罐
2#植物液
除臭工艺流程图
排气筒
离心风机
臭气
各分支路
雾化
装置
雾化
装置

生产工艺流程简述：
臭气通过管道收集再经离心风机送到装有除臭设备的洗涤塔除臭，最后经排风筒排出。在**工程中，格栅井、脱水机房和储泥池等位置采用植物液除臭技术除臭，水解酸化池处臭气采用植物液雾化技术除臭。
4、**工程工艺技术方案对能源消耗的影响
本报告根据《城市污水处理工程项目建设标准（修订）2001年》中工艺节能设计要求，对可研报告主要工艺方案评估如下：
（1）该项目充分考虑污水处理厂进水水质指标和要求处理达到的出水水质指标，并考虑污水排放现状、受纳水体的环境容量与可利用情况，采用低能耗、运行费用低、基建投资少、占地省、操作管理简便的成熟处理工艺，尽量减少能耗，符合《城市污水处理工程项目建设标准（修订）2001年》第三章工艺与装备中的第二十一条。
（2）工艺方案设计中积极慎重地采用经实践证明是行之有效的新技术、新工艺、新材料和新设备。**工程污水处理系统在活性污泥法污水处理工艺采用目前国内先进的改良A/A/O工艺，提高了处理效率，节约了电能；在深度处理工艺方案中采用了目前被广泛认同、且应用较为广泛的“BAF+混凝+沉淀+过滤”工艺，其BAF曝气生物滤池采用上向流池型方案，采用了悬浮离心式鼓风机和微孔曝气设备，气水平行上向流，使得气水进行极好均分，防止了气泡在滤料层中凝结核气堵现象，氧的利用率高，能耗低，符合《城市污水处理工程项目建设标准（修订）2001年》第三章工艺与装备中的第二十四条第四点“大于Ⅲ类规模的污水厂宜采用鼓风曝气，并尽量选用离心式鼓风机和微孔曝气设备”；其过滤方案的选择转盘滤池过滤，反冲洗消耗水量小，处理效果好，水头损失小，运行能耗低，主驱动电机和反冲洗水泵电机功率小，且间歇运行，运行全自动化控制，过滤、反冲洗等全由程序控制，并设有多重保护，日常不需专人操作管理，在一定程度上减少了能源消耗，符合《城市污水处理工程项目建设标准（修订）2001年》第三章工艺与装备中的第二十四条。
（3）**工程污泥处理系统采用机械深度脱水干化（可控湿法氧化破膜深度处理技术）工艺，该技术巳通过湖南省科技厅主持的成果鉴定：“技术整体达到国内领先水平”。其技术特点：处理效果好，污泥经深度处理后，污泥含水率小于等于60%，污泥病原菌被杀灭、重金属被固化、污泥无明显臭味，有利于污泥的进一步综合利用；处理工艺简单，二沉池剩余污泥经反应破膜后直接机械脱水即可，不再需要机械脱水到含水率80％，然后再集中热干化，其综合能耗与热干化相比较，节省能源95％以上，是典型的低碳污泥深度处理技术；干化费用低，干化费用与热干化相比，降低60～70％；污泥经破膜处理后，其滤液清亮、pH值中性、COD在20～40mg/l，污泥回收率大于99％，污泥干基热值与原污泥相比提高5～10％；污泥化学性质稳定，由于采用的是高能电子导向破膜，其添加的微量导向剂为化学惰性物质，因此非常有利于污泥的后续处置；污泥运输量减少近70％，污泥无明显臭味，有利于污泥的集中处置；污泥热值可达到1500～2500千卡/公斤，可做为电厂、水泥厂的燃料。符合《城市污水处理工程项目建设标准（修订）2001年》第三章工艺与装备中的三十二条“污泥脱水宜采用机械脱水。”
（4）**工程臭气处理系统采用生物滤池工艺（“植物液洗涤法”+“植物液雾化”）作为本方案的技术工艺，其技术特点是：可根据臭气成分不同选择对应型号液体进行处理，处理效率高；适应突发风速大或风量大或臭气浓度高的异味处理；系统设备维护简便，采用自动补液系统更换植物液；根据臭气浓度大小调节喷洒量；药剂天然安全，无需特殊防护；室外时受风力等环境影响较大；即开即用
