联强优课高清录播教室方案及报价表.doc

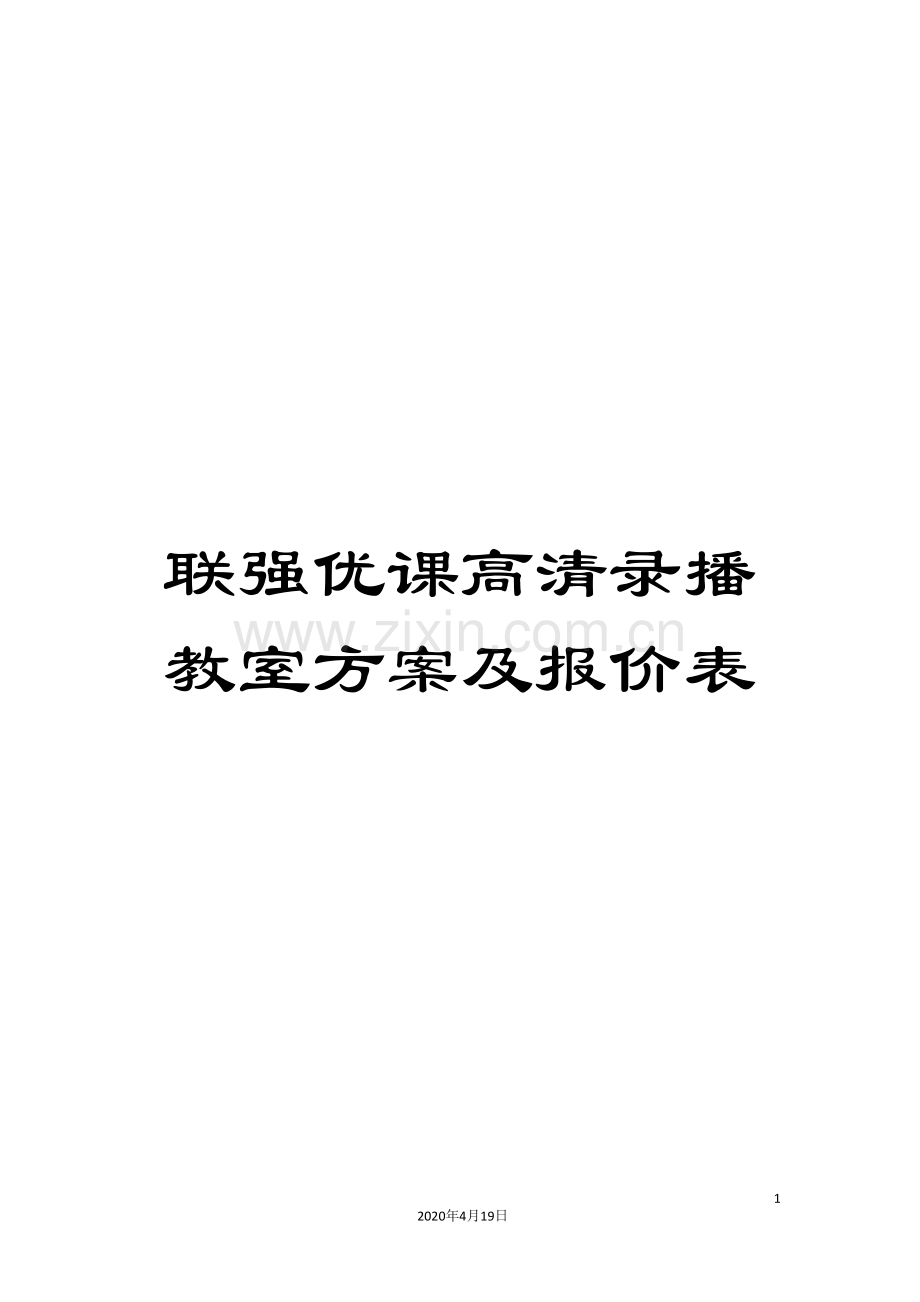

联强优课高清录播教室方案及报价表

22
2020年4月19日
文档仅供参考，不当之处，请联系改正。

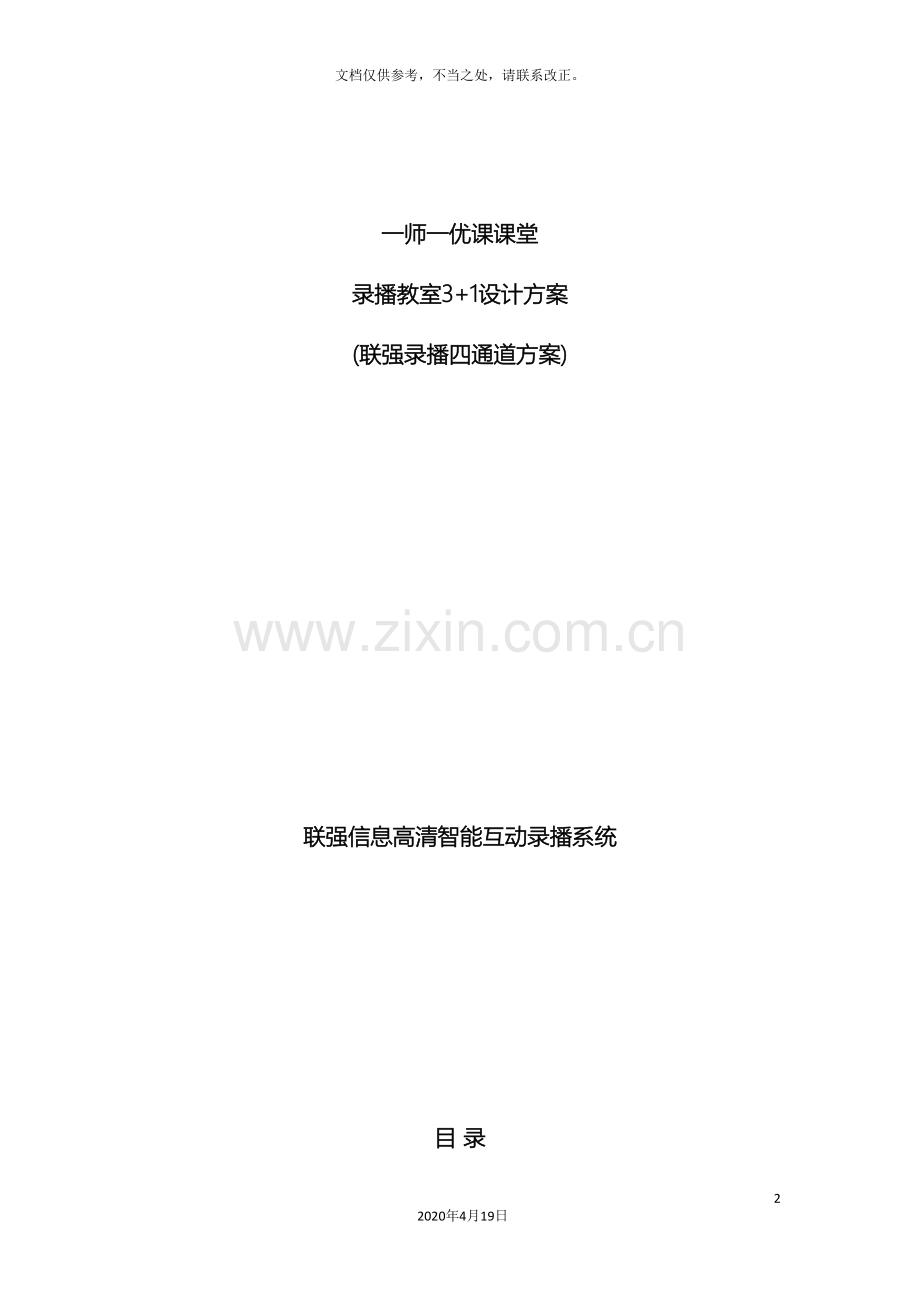

一师一优课课堂
录播教室3+1设计方案
(联强录播四通道方案)

联强信息高清智能互动录播系统

目 录
一、 前言 3
（一） 单录播教室系统结构示意图： 3
（二） 多点互动录播系统结构示意图： 4
（三） 本文使用者： 4
（四） 产品型号说明： 4
二、 方案特点（要求）： 5
（一） 录播服务器： 5
1. 高清集成： 5
2. 3+1机位： 5
3. 维护与扩展： 5
（二） 课件录制： 5
1. 视频源： 5
2. 导播与资源录制： 6
3. 互动双画面： 6
4. 单流多画面： 6
5. 三流三画面： 6
6. 课件自动上传： 7
（三） 教师跟踪方式： 7
1. 随动跟踪 错误！未定义书签。
2. 板书特写 7
3. 下讲台 7
4. 讲台自动取景 7
5. 防晃 8
（四） 学生跟踪方式： 8
（五） VGA信号采集： 8
（六） 音频采集： 8
1. 全方位采集： 8
2. 自动拾音麦序控制 9
3. 调音台 9
（七） 录播系统扩展性能： 9
1. 适应性： 9
2. 扩展性 10
（八） 资源平台： 10
1. 跨平台直播： 10
2. 课件、一师一优课、微课堂、专题等点播： 11
3. 点评、提问、回复 11
（九） 互动授课： 11
三、 方案参数指标： 12
四、 方案设备汇总与价格： 17
（一） 成品主机： 17
（二） 套件： 20
五、 方案报价： 21
一、 前言
本方案是原市场上，2+1方案的基础上，延续标清时代增加板书特定摄像机的说法，到高清以后，板书特写没有必要独立摄像机了，改为教师双跟踪方式。
录播教室3+1方案，三路高清视频、一路VGA/DVI/HDMI，教师两台自动跟踪摄像和学生自动跟踪一台高清摄像机，一路VGA/DVI/HDMI课件采集，共三台高清摄像机一路课件采集完成录播工作：

（一） 单录播教室系统结构示意图：

（二） 多点互动录播系统结构示意图：

（三） 本文使用者：
v 用户选型及编写需求参考
v 市场业务协助用户进行录播教室选型。
v 工程设计人员和实施人员安装设计应用。
本方案为设计方案，描述主要设备和系统的构成，不能代替施工方案，具体施工请参照《高清智能互动录播系统施工方案》。
（四） 产品型号说明：
联强录播四通道方案：联强信息产品命名，共八通道可能，其中3表示3+1实体视频源，5个通道可用于媒体文件、拼接、图片、IP视频源、抠像等。
二、 方案特点（要求）：
本方案是常见的、经济型的方案，满足一师一优课课堂课件录像需求，其主要特点（要求）：
（一） 录播服务器：
1. 高清集成：
集导播录像、资源录像、手动导播、自动导播、自动定位跟踪、直播、点播一体化。
2. 3+1机位：
三路高清SDI采集（讲台、学生）、一路DVI/HDMI/VGA多接口采集。
3. 维护与扩展：
通用的OS环境，具有一键灾难恢复功能；随应用需求变化，增加版卡可扩展；录播系统永久免费升级；更新硬件配置可升级扩展性能。
（一） 课件录制：
1. 视频源：
支持高清视频、VGA源、媒体文件、图片、网络IP视频流等视频源采集。
支持视频源进行拼接、叠加，形成固定通道视频源，用于导播应用。
2. 导播与资源录制：
1) 导播录像（电影录像），支持资源录像，为后期编辑提供素材。
2) 视频编码：标准H.264/MPEG2；音频编码：AAC
3) 录像格式：MP4、ASF、FLV、TS、WMV可选
4) 录像质量： 分辨率：支持1080P、720P、960*540、720*480、640*360、480*272可选，帧率30fps，725fps可选。录像码流可设置。
5) 录像控制：支持一键启动、暂停、停止节目录制；暂停后重新恢复录制时，不产生新文件
6) 片头/片尾：支持添加片头、片尾,支持图片格式和视频格式。
3. 互动双画面：
支持教师与学生、教师与VGA、学生与VGA等互动双画画。
4. 单流多画面：
支持画中画，教师、VGA、学生画面任意拼接与叠加等单流多画面录像。
5. 三流三画面：
支持教师、学生、VGA三流三画面模式。
6. 课件自动上传：
录制课件，自动上传到资源平台，集中存储，自动生成点播课件。
（二） 教师跟踪方式：
1. 切换跟踪与随动跟踪
一台为讲台全景摄像机，另一台随动跟踪，教师移动时，切换全景摄像机，教师跟踪摄像机同时跟教师移动，当教师停止在某区时时，自动切到教师特写。
当教师快速走动时，摄像机自动切到全景，避免画面快速移动或跟丢教师等现像。
2. 板书特写
具有板书特写功能。
3. 下讲台
教师下讲台自动跟踪，且在教师走到学生区时，自动交接到学生跟踪摄像机跟踪。
4. 讲台自动取景
出现多人时，自动调整摄像机焦距。
5. 防晃
教师在摄像机视野范围内活动，摄像机处于静止防晃状态。
（三） 学生跟踪方式：
自动识别单学生起立、多学生起立，自动控制摄像机的取景范围；自动识别并排除光线变化、窗帘晃动等误报行为。
自动判断摄像机特写到位后延时切换，避免画面频繁晃动。
（四） VGA信号采集：
VGA采集，采用高品质硬采集方式，避免了软采集中需要禁用硬件加速造成的教师机性能受限，或不禁用硬件加速造成的景片播放无法采集的现像。
讲解内容变化或PPT等切换时，自动识别切到导播输出。自动识别不同情况下的鼠标操作行为，当切到导播输出时，教师鼠标或光笔在讲解时，VGA自动保留在播出画面中，自动识别非讲解时鼠标动作。
自动排除系统网卡、杀毒软件提示信息等可能造成误报的信息。
（五） 音频采集：
1. 全方位采集：
经过超芯型指向吊麦、智能混音器，全方位采集教师、学生、媒体播放或课件声音。
具有自动降噪、自动增益功能。
2. 自动拾音麦序控制
具有麦序功能，例如可设教师麦拾音先优，当教师和学生同时发言时，教师声音优先，当只有教师发言时，自动静噪学生区杂音。
3. 调音台
1) 支持八个音轨调音、一个主输出调音。
2) 支持随动声音切换，即通道切换，声音随通道自动切换。
3) 支持任意通道声音混音，支持混音源调整混音比例。
4) 支持视频叠加、拼接通道智能混音。
5) 支持混音延时修正。
6) 支持可用音源自动识别。
7) 支持通道音源静音。

（六） 录播系统扩展性能：
1. 适应性：
录播系统支持教师单机位、双机位、多机位跟踪模式，学生单机位、双机位跟踪模式，且可根据现场应用需求任意组合。例如适应异型教室、实验室、舞台表演、文体活动应用自动跟踪。
同时，录播系统集成了虚拟演播室、导播大屏输出等功能，可用于校园电视台、会议厅、学述厅录播。
2. 扩展性
经过增加板卡等硬件，可扩展更多的应用。
（七） 资源平台：
内建课件点播、课件管理，支持单机版和校园版，支持与排课连动，对录播教室进行授课排课分配后，自动生成直播列表,列表分当时直播时段及未来直播，自动排列；同时支持windows、android、iOS系统，实现PC、平板电脑、手机等观看直播，直播系统自动识别观看终端的操作系统平台，无须用户选择。系统具有：
v 用户管理系统：教师用户与学生用户以及系统管理员，不同的用户权限不同。
v 后台管理系统：分课件管理、排课、直播管理、年级管理、班级管理、科目管理、专题管理
1. 跨平台直播：
1) 流媒体协议：采用标准RTMP协议、HLS视频流、RTSP流，同时支持WINDOWS、android、IOS，跨OS平台WEB无插件直插。
2) 内建服务：录播软件内建WEB服务器与流媒体服务器
3) 支持单机直播、多录播教室直播。
4) 支持向FMS、MMS、HLS等直播服务器推送直播流。
5) 支持观看直播文字交流。
6) 网页收看：支持网页收看直播，客户机无需安装任何插件。

2. 课件、一师一优课、微课堂、专题等点播：
点播系统：供学生、教师点播课件，点播形式有三流、单流，可附带知识点，同时支持windows、android、iOS系统，实现PC、平板电脑、手机等点播，自动识别点播终端的操作系统平台，无须用户选择。课件分年级、科目两大类，各类细分章节，用户方便地进行查询所需课件，且可进行准确的关键字查询。

3. 点评、提问、回复
点播课件点评、提问、打分、回复等互动功能，便于学生与教师异步交流。
（八） 互动授课：
系统具有功能强大的远程授课系统，实现录制的同时，与远程听课教师互动。
1. 支持与远识听课教室进行音视频互动和数据协同。
2. 支持同时与多个远程听课教室和学生互动。
3. 支持多点互动。
4. 多方画面，有八种模式，任音拼屏，主次分明。
5. 支持远程语音激励发言、举手发言等
6. 支持网真模式多分屏显示，屏显内容可订制。
三、 方案参数指标：
2+1高清智能互动录播教学终端
主要功能
详细参数
录播服务器配置
为了便于维护使用，要求录播服务器一体化设计，一台录播服务器集成了高清视频采集、VGA/DVI/HDMI课件采集、自动跟踪、自动导播、电景录像、资源录像、直播、互动授课、VGA输出。
1. CPU 配置Intel i3处理器、2*4GB以上双通道内存、60G以上固态硬盘，1TB高速数据硬盘、千兆以太网口。
2. 视频采集：广播级视频采集卡，支持八通道扩展，三路HD-SDI高清视频输入，一路DVI/VGA/HDMI/YPbPr高清输入（用于电子板板信号）。
3. 双路DVI/VGA/HDMI输出（用于校园有线电视或视频会议终端等输入）。
4. 四路定位摄像机采集。
5. 四路以上RS-232串口，支持VISCA控制。
6. 一键复原功能。
视频源采集
与视频拼接、叠加
1. 视频源能够是教师课件演讲VGA，也可是SDI等摄像机信息，还能够是图片、MP4媒体文件。
2. 系统最高支持八通道高清视频源：八通道SDI与DVI/VGA/HDMI/YPbPr高清输入，任意一个通道可做高清软拼接和叠加高清视频画面、抠像画面、媒体文件播放、图片播放。要求有通道序号、通道名设置。
3. 视频拼接与叠加：支持课件与视频、视频与视频等任意源拼接与叠加，生成单流多画面视频流，采用软件实现无需硬件支持，代替硬件拼接与切换台。
4. 分辨率：支持1080i/60fps 1080i/50fps 1080P/30fps、720P/60fps(50fps、30fps)、720×576/25fps 自适应。
5. 最大通道数：8路
音频采集
音频输入：SDI/HDMI/Line-In
音频采样率：16位，48000Hz
音视频录制
1、 视频编码：标准H.264
2、 音频编码：AAC
3、 录像格式：MP4、ASF、FLV、TS、WMV、AVI可选
4、 录像质量： 分辨率：支持1080P/30fps、720P/60fps、720P/30fps，720×576/25fps可选。录像码流可设置。
5、 支持最高八资源和一导播同时录像。
6、 录像控制：支持一键启动、暂停、停止节目录制；暂停后重新恢复录制时，不产生新文件
7、 片头/片尾：支持添加片头、片尾,支持图片格式和视频格式。
8、 音视频录制自动修复，当录制过程中发生断电等事件时，正在录制的视频不会丢失且能自动修复播放。
虚拟演播
1. 支持通道抠像功能。
2. 前景和背景能够是通道视频源、MP4媒体文件、图片等。
3. 支持红、绿、兰（RGB）和RGB混合色抠像。
4. 具有阀值、透明度调节。
5. 具有前景X/Y坐标位置分别调整功能；具有X/Y单向放大功能；具有X/Y等比放大功能。
6. 同时支持两通道抠像。
智能调音台
1. 支持八个音轨调音、一个主输出调音。
2. 支持随动声音切换，即通道切换，声音随通道自动切换。
3. 支持任意通道声音混音，支持混音源调整混音比例。
4. 支持视频叠加、拼接通道智能混音。
5. 支持混音延时修正。
6. 支持可用音源自动识别。
7. 支持通道音源静音。
8. 支持自动增益、降噪功能
导播
1、 导播模式：手动/半自动/自动双模式。
2、 支持讲台单机位、双机位、多机位跟踪导播，多机位跟踪导播用户可编程。
3、 支持学生单机位、双机位跟踪导播。
4、 支持教师三种机位跟踪导播与学生两种跟踪导播任意组合，生成自动导播系统。
5、 支持网络中控导播：教师经过IP网络进行控制录播系统，具备录像与直播开始、暂停、继续、停止，通道切换等功能。
6、 专用导播键盘：支持外接专用导播键盘
7、 校标：支持JPG、PNG格式校标（支持五位置校标或图像字幕）
8、 字幕：支持图片字幕和文本字幕（支持文本导入）
9、 录像时间：支持录像时长显示
10、 支持十六种特效
11、 最大导播路数：最大支持8路导播
12、 支持VGA+教师+学生单流三画面互动，支持教师+学生单流双画面互动。
13、 支持自动导播内容组合选择。
14、 教师、学生延时导播切换。
自动定位跟踪
可视化自动定位跟踪：要自动导播的同时，看到讲台和学生的定位情况。
老师自动跟踪：
1、 采用算法：智能图像分析算法、老师无需佩戴任何辅助设备，真正做到常态化
2、 跟踪模式与定位：点定位、区域定位、立体定位、移动侦测。
3、 图像跟踪与切换智能识别调度：自动识别摄像机机位，自动调度。
4、 跟踪切换方式可编程：可根据不同老师的授课行为习惯，进行编程，实现个性化跟踪策略。
5、 同时支持教师单机位随动跟踪、双机位切景与随动跟踪、多机位画面切换跟踪。
6、 在无需板书定位摄像机时，支持板书特写。
7、 支持单机位跟踪、双机位跟踪、多机位跟踪模式。
学生自动跟踪：
图像分析与人脸识别
1、采用双目定位图像分析算法
2、自动捕捉单人站起、坐下，单人到多人，多人到单人等课堂场景。
3、人脸自动识别，避免光线变化误报。
4、自动跟踪教师下讲台后，在学生区走动跟踪。
5、支持手动导播时，点图智能自动定位功能。
6、支持单机位跟踪、双机位跟踪
其它:
1、系统支持专业云台及广播级摄像机；
课件采集与侦测
1. 支持一通道以上DVI/VGA/HDMI投影、PC、电子白板等课件演讲采集
2. 智能识别控制：
1）自动识别内容变化、光标、鼠标行为。
2）鼠标移动，不侦测切换。
3）内容变化，进行侦测切换采集
4）当进内容内容变化切换到课件演讲时，自动识别内容变化、光标、鼠标行为，其中正在课件演讲时，鼠标和内容变化为有效演讲状态，光标闪烁为无效演讲状态。
5）支持工具栏侦测屏蔽，避免网络连接或其它活动图标误报。
特效、字幕、台标、片头片尾
特效：四类共十六种视频画面特技效果
字幕：导播视频字幕叠加。
台标：至少支持五个台标、校标、内容图片叠加，位置可调。
片头片尾：片头片尾自动拼接、手动拼接。
直播与推送
1、 流媒体协议：采用标准RTMP协议、HLS视频流、RTSP流，同时支持WINDOWS、android、IOS，跨OS平台WEB无插件直播。
2、 内建服务：录播软件内建WEB服务器与流媒体服务器
3、 单机直播：支持单机直播。
4、 单机直播的同时，支持向FMS、MMS等直播服务器推送直播流。
5、 网页收看：支持网页收看直播，客户机无需安装任何插件。
点播、直播与课件管理
内建课件点播、课件管理，支持单机版和校园版，支持与排课连动，对录播教室进行授课排课分配后，自动生成直播列表,列表分当时直播时段及未来直播，自动排列；同时支持windows、android、iOS系统，实现PC、平板电脑、手机等观看直播，直播系统自动识别观看终端的操作系统平台，无须用户选择。
1. 用户管理系统：教师用户与学生用户以及系统管理员，不同的用户权限不同。
2. 后台管理系统：分课件管理、排课、直播管理
3. 直播系统：实时直播各录播教室授课实况
4. 点播系统：供学生、教师点播课件，点播形式有三流、单流，可附带知识点，同时支持windows、android、iOS系统，实现PC、平板电脑、手机等点播，自动识别点播终端的操作系统平台，无须用户选择。课件分年级、科目两大类，各类细分章节，用户方便地进行查询所需课件，且可进行准确的关键字查询。

互动授课

无缝嵌入互动授课系统，在录播的过程中，同时支持与远程教室互动，进行互动授课：
1、 支持与远识听课教室进行音视频互动和数据协同
2、 支持同时与多个远程听课教室和学生互动。
3、 支持多点互动。
4、 多方画面，有八种模式，任音拼屏，主次分明。
5、 支持远程语音激励发言、举手发言等
6、 支持网真模式多分屏显示，屏显内容可订制。
7、 授课系统同时支持白析、演讲等互动功能。
导播VGA独立输出
支持PGM播出画面在第二屏播出，投放到投影等显示设备，输出到第三方视频终端（例如视频会议主机）。
一键录播
系统具备一键输出功能，一建控选中的制电影录像、资源录像、直播、第二屏输出、互动授课等。
同时支持各种输出单独控制。
主界面
16：9

四、 方案设备汇总与价格：
（一） 成品主机：
成品主机：（以录播教室为例配置，如果用于其它场景，视情况配摄像机）
序号
项目
型号规格
数量
单价
小计
1
录播服务器
型号：联强录播四通道方案

1
90000
90000
2
高清云台摄像机
型号：联强录播301
1. 图像传感器：1/3英寸 CMOS
2. 有效像素： 200万以上(16：9)
3. 信号系统 HD-SDI： 1080i/60,1080i/50,1080p/30,1080p/25,720p/60,720p/50
4. 信号制式： NTSL,PAL
5. 镜 头： 10倍光学变焦，f=4.4mm(广角端)～44.0 mm(远端)，F1.8～F3.0
6. 水平视角：56.6°（W）～5.5°（T）
7. 聚焦系统：自动/手动
8. 最低照度：0.1Lux
9. 曝光控制：自动/手动
10. 快门速度：1/30～1/10,000s
11. 增益：自动/手动
12. 白平衡：自动/室内/室外/手动
13. 图像效果：彩色/黑白/电子翻转
14. 信噪比：≥50db
1. 云台：全方位云台
2. 云台协议：VISCA协议
15. 水平摇移：355°(最大速度80°/秒)
16. 俯仰摇移：-30度至90度(最大速度60°/秒)
2
6800
13600
3
定摄摄像机
1. 感光：1/2.7英寸，CMOS 100万像素。
2. 镜头：F3.6
3. 水平视角：90°~90.05°
4. 镜头锁定功能：安装锁定后，手动无法拧移视角，防学生手动拧移。
1、 全金属外壳，防破坏。
3台
800
2400
4
混音器
1. 十路麦克风接入、一路LINE，支持十路48V幻像供电，话筒连接方式：10路卡龙母插座。
2. 输出连接：线路莲花输出，卡龙平衡输出。
3. 十路话筒输入每路独立灵敏度调节。
4. 十路话筒每路独立输入音量调节。
5. 十路话筒优先级设置。
6. 环境噪声消除功能
7. 自动降噪功能，不发言通道电平自动衰减，有效降噪。
8. 话筒输入失真：≤0.1%(额定输出)
9. 频率响应：50Hz～18KHz
10. 噪声电压：≤0.2mV
11. 输入灵敏度：-38dB~-50dB
12. 输入阻抗：麦克风8KΩ系统输入20KΩ
13. 输出阻抗：平衡200Ω，不平衡 300Ω，LINE 200Ω
14. 消耗功率：12W
15. 开关/指示：船型开关，面板电源指示灯，每路话筒声控激励五级指示
16. 总音量、高音、中音、低音独立调节。
17. 独立的监听接口。
1套
8000
8000
5
录播吊装麦
1. 类型：电容式
2. 频率范围：40-18000HZ
3. 灵敏度：-35dB±2dB (18Mv/Pa)
4. 指向性：超窄指向
5. 拾音角度：100-120°
6. 最大声压级：132 DB
7. 阻抗：200Ω
8. 工作电压：48V
9. 信噪比：≥75dB
10. 配备：麦夹、双卡农头。

6
600
3600
6
吊杆
1. 全铝材料。
2. 万向调节头。
3. 60cm~120cm可伸缩。
4. 与麦夹匹套连接螺杆。
6
200
1200
7
智能导播键盘
1.支持导播模式、跟踪模式及录播模式的手动和自动切换
2.支持直播、录制、启动、停止控制
3.支持6路导播画面，6路备播画面切换
4.支持淡入淡出、画中画、多分屏等多种特技
5.支持画面特切、硬切以及专业级T型推杆控制备播画面切换
6.支持音量控制
7.内嵌预置位按钮供摄像机镜头切换
8.提供云台操纵杆控制云台方位及变焦
2.硬件参数
1.尺寸：330*180*（小：32）58（大）
2.供电：DC 5V
3.接口：RS232×1，功能操作键×21，T型推杆×1，四维云台摇杆×1,音量推子×1，音量LED条带×1
1
6000
6000
8
音、视频资源管理平台\服务器
v 用户管理系统：教师用户与学生用户以及系统管理员，不同的用户权限不同。
v 后台管理系统：分课件管理、排课、直播管理
v 直播系统：实时直播各录播教室授课实况
v 点播系统：供学生、教师点播课件，点播形式有三流、单流，可附带知识点。
v 用户管理：
教师和学生用户的信息及权限，其中教师能够上传视频。
超级管理员，系统最高权限用户及系统管理。
v 排课管理：
每个学校录播教室资源有限，一般一周或一个月，对录播教室进行一次排课，分配录播教室上课教师等。
排课管理自动与录播系统联动，进入录播系统后，从排课系统中选择当前授课信息，录播完成后，同步上传课件。v 课件管理:
课件管理包括课件上传、课件分类信息、课件详细信息管理
1
70000
70000
9
定向全景镜头

10
辅材与装修
75-5视频线、VGA线、音频线、AV线、接头等
1批
客户自采

合计
194800
