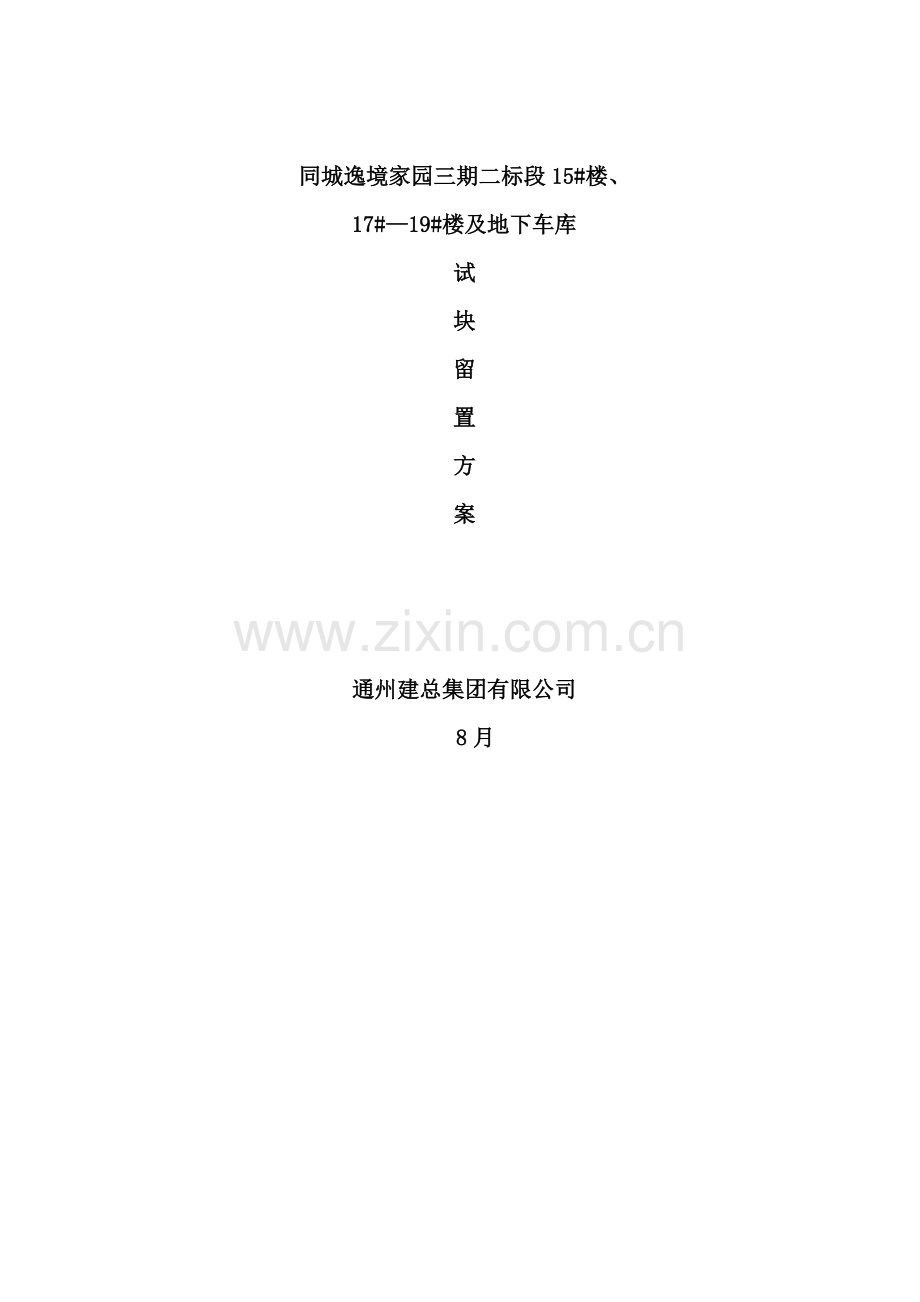

同城逸境家园三期二标段15#楼、
17#—19#楼及地下车库
试
块
留
置
方
案

通州建总集团有限公司
8月

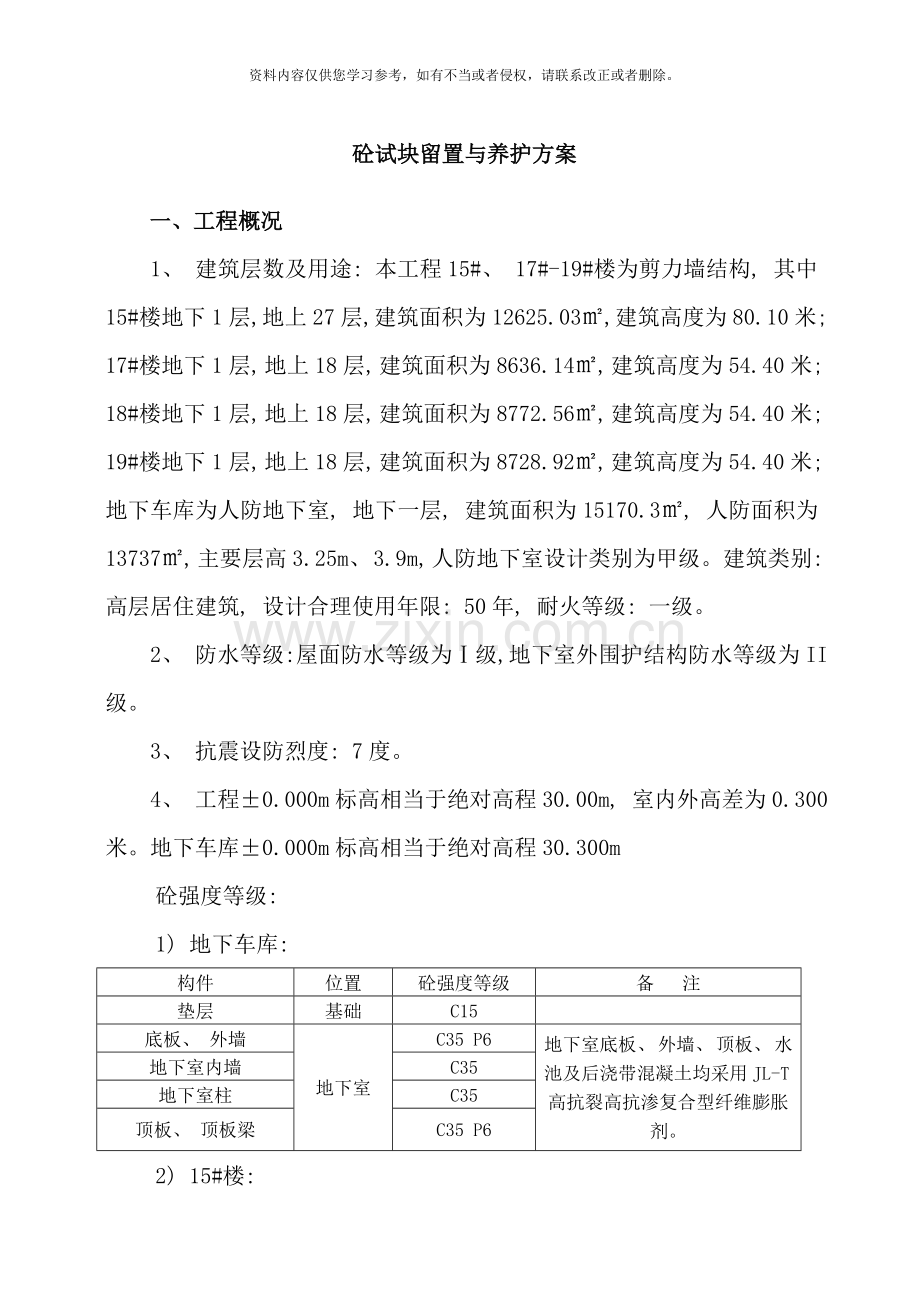

砼试块留置与养护方案
一、 工程概况
1、 建筑层数及用途: 本工程15#、 17#-19#楼为剪力墙结构, 其中15#楼地下1层, 地上27层, 建筑面积为12625.03㎡, 建筑高度为80.10米; 17#楼地下1层, 地上18层, 建筑面积为8636.14㎡, 建筑高度为54.40米; 18#楼地下1层, 地上18层, 建筑面积为8772.56㎡, 建筑高度为54.40米; 19#楼地下1层, 地上18层, 建筑面积为8728.92㎡, 建筑高度为54.40米; 地下车库为人防地下室, 地下一层, 建筑面积为15170.3㎡, 人防面积为13737㎡, 主要层高3.25m、 3.9m, 人防地下室设计类别为甲级。建筑类别:高层居住建筑, 设计合理使用年限: 50年, 耐火等级: 一级。
2、 防水等级:屋面防水等级为Ⅰ级,地下室外围护结构防水等级为II级。
3、 抗震设防烈度: 7度。
4、 工程±0.000m标高相当于绝对高程30.00m, 室内外高差为0.300米。地下车库±0.000m标高相当于绝对高程30.300m
砼强度等级:
1) 地下车库:
构件
位置
砼强度等级
备 注
垫层
基础
C15

底板、 外墙
地下室
C35 P6
地下室底板、 外墙、 顶板、 水池及后浇带混凝土均采用JL-T高抗裂高抗渗复合型纤维膨胀剂。
地下室内墙
C35
地下室柱
C35
顶板、 顶板梁
C35 P6
2) 15#楼:
序 号
构 件
剪力墙、 连梁
梁、 板
楼梯
1
基础地梁
C30P6
2
14.440标高以下
C55
C30
C30
3
14.440-26.040标高范围
C50
C30
C30
4
26.040-40.540标高范围
C40
C30
C30
5
40.540标高以上
C30
C30
C30
3) 17#—19#楼:
序 号
构 件
剪力墙、 连梁
梁、 板
楼梯
1
基础地梁
C35P6
2
11.540标高以下
C50
C30
C30
3
11.540-20.240标高范围
C40
C30
C30
4
20.240标高以上
C30
C30
C30

二、 编制依据
1、 混凝土结构工程施工质量验收规范 《GB5024- 》;
2、 按照质量监督站的相关管理规定;
3、 施工图纸。
三、 混凝土留置方案
1、 根据混凝土结构工程施工质量验收规范《GB20204- 》规定:
2、 混凝土分别留置标准养护、 同条件结构检验和拆模时掌握混凝土强度等三种不同用途的试块。
3、 每工作班拌制的同一配合比的混凝土不足100m3时, 取样不得少于一次;
4、 每工作班拌制的同一配合比的混凝土不足100盘时, 取样不得少于一次;
5、 当一次连续浇筑超过1000m3时, 同一配合比的混凝土每200m3取样不得少于一次;
6、 每一楼层、 同一配合比的混凝土, 取样不得少于一次;
7、 每次取样应至少留置一组( 一组为3个立方体试块) 标准养护试块。
8、 同条件养护试件所对要的结构构件或结构部位, 要由监理、 建设、 施工等单位共同选定;
9对混凝土结构工程中的各混凝土强度等级, 要留置同条件养护试件;
11、 根据同一强度等级的同条件养护试件, 其留置的数量要根据混凝土工程量和重要性确定, 不宜少于10组, 且不应少于3组。
根据既体现结构重要部位又适度控制实体检验数量的原则, 对本工程, 重要部位拟从如下位置选取: 竖向构件中的墙、 柱, 水平构件中跨度≥8m的梁、 跨度≥5m的单向板、 跨度≥6m的双向板、 跨度≥2m的悬挑梁板。
12、 拆模同条件试块( 判定砼是否达到设计要求或规范要求的强度) , 按每一施工流水段至少留置一组同条件试块。
13、 等效养护龄期取按平均日温度累计达到600℃•d时所对应的龄期, 0℃及以下的龄期不计入, 等效养护龄期不小于14d, 也不宜大于60d。
14、 同条件养护试件的强度代表值要根据强度试验结果按现行国家标准《混凝土强度检验评定标准》GBJ107的规定确定后, 乘折算系数取用; 折算系数宜为1.10, 也能够根据当地的试验统计结果作适当调整。
15、 在养护期间, 施工、 监理的有关责任人员认真做好日温度记录, 并签名确认。同条件养护试件送达检测机构填写来样登记时, 要根据试件的等效龄期如实填写, 严禁等效龄期未到就把试件送到检测机构。
四、 试件制作
1、 试块模规格为100×100×100, 一组三块。
2、 试块制作应由具有试验员资质的专人制作。
3、 在该工程的各个重要部位浇混凝土时取样时, 必须由监理见证取样, 跟踪检查。
4、 试块制作采用人工插捣方法。
5、 试块制作应严格按试块制作规范要求进行。
6、 拌和物应分二层装入试模, 每层的装料厚度大致相同, 插捣用的钢制捣棒长为600mm, 直径为16mm, 端部应磨圆, 每层的插捣次数为每100cm2不应少于12次, 插捣完后, 刮除多余的混凝土, 并用抹刀抹平。
7、 试块制作的混凝土不得加料, 违规制作
五、 试件养护
 同条件养护试件拆模后, 放置在靠近相要结构构件或结构部位的适当位置, 采取相同的养护方法, 由混凝土工长负责试块养护工作。为防止试块在楼面施工过程中受到破坏( 如拆模) , 影响到结构的评定, 项目部采取焊一个钢筋笼保护试块的办法。
标准养护
1、 试块做好后统一送至实验室标养。
2、 养护方法采用国家统一标准生产的标养箱养护, 设置好箱内温度20c°±2°, 室内湿度≧95%;
3、 试件摆放在支架上有规律, 试件间距至少保持10～20mm;
4、 每个试件都必须标有样品编号标签。取样前必须认真核对编号, 避免出错;
5、 如发现温、 湿度出现异常, 应立即采取措施, 并上报负责人, 并作好记录。
6、 标养室禁止其它无关人员进入。

六、 试件送检
试件在达到等效养护龄期时, 在监理的见证下共同送到晋江市有资质检验单位试验。等效养护龄期是同条件养护试件从与结构构件一起养护之时起按日平均温度逐日累计达到600℃•d时所对要的龄期, 等效龄期不小于14d, 也不宜大于60d。在养护期间, 施工、 监理的有关责任人员认真做好日温度记录, 并签名确认。
1、 每次检测报告从检测中心取回之后应做好记录并上报监理员。
2、 当不合格时, 也应立即上报监理员, 不得隐瞒不报。并就不合格报告强度数值与标准养护强度数值进行对比分析, 由检测中心质量监督员进行现场回弹或抽芯, 回弹抽芯不合格, 则作为重大质量事故处理。
3、 对于重大质量事故, 应由设计、 质检站、 甲方、 监理及施工单位进行讨论提出针对性处理方案。
七、 质量保证措施
1、 制作试件前要清理好试件模具并固定牢固, 给试件模具刷脱模剂。
2、 砼初凝前严禁外物碰撞试件。
3、 制作砼试件时, 应在砼试件表面用铁钉刻写试件所代表的结构构件名称、 部位、 制作日期、 养护方式等信息。
4、 在放入标养箱时应小心注意, 避免损坏试件。
八、 试块留置表
1、 地下车库砼试留置表
序号
试块部位
试块标号
养护条件
留置组数
备注
1
基础垫层
C15
标养
6

同养
6
2
基础防水保护层
C20细石
标养
6

同养
6
3
基础底板
C35P6
标养
42

同养
16
4
墙柱顶板梁
C35P6
标养
33

同养
16
5
顶板防水保护层
C30细石
标养
6

同养
6

2、 17#-19#楼砼试留置表( 各栋)
序号
试块部位
试块标号
养护条件
留置组数
备注
1
基础垫层
C15
标养
1

同养
1
2
基础防水保护层
C20细石
标养
1

同养
1
3
基础底板
C35P6
标养
6

同养
6
4
地下室墙柱—四层墙柱
C50
标养
7

同养
7
5
五层墙柱顶板梁—七层墙柱顶板梁
C40
标养
8

同养
8
6
地下室顶板梁—四层顶板梁
C30
标养
8

同养
12
7
八层墙柱顶板梁—屋面
C30
标养
24

同养
24
8
二层结构
C25
标养
19

同养
19

3、 15#楼砼试留置表
序号
试块部位
试块标号
养护条件
留置组数
备注
1
基础垫层
C15
标养
1

同养
1
2
基础防水保护层
C20细石
标养
1

同养
1
3
基础底板
C30P6
标养
6

同养
6
4
地下室墙柱—四层墙柱
C55
标养
7

同养
7
5
五层墙柱—九层墙柱
C50
标养
5

同养
5
6
十层墙柱顶板梁—十四层墙柱顶板梁
C40
标养
10

同养
10
7
地下室顶板梁—九层顶板梁
C30
标养
20

同养
20
8
十四层墙柱顶板梁—屋面
C30
标养
30

同养
30
9
二层结构
C25
标养
28

同养
28
