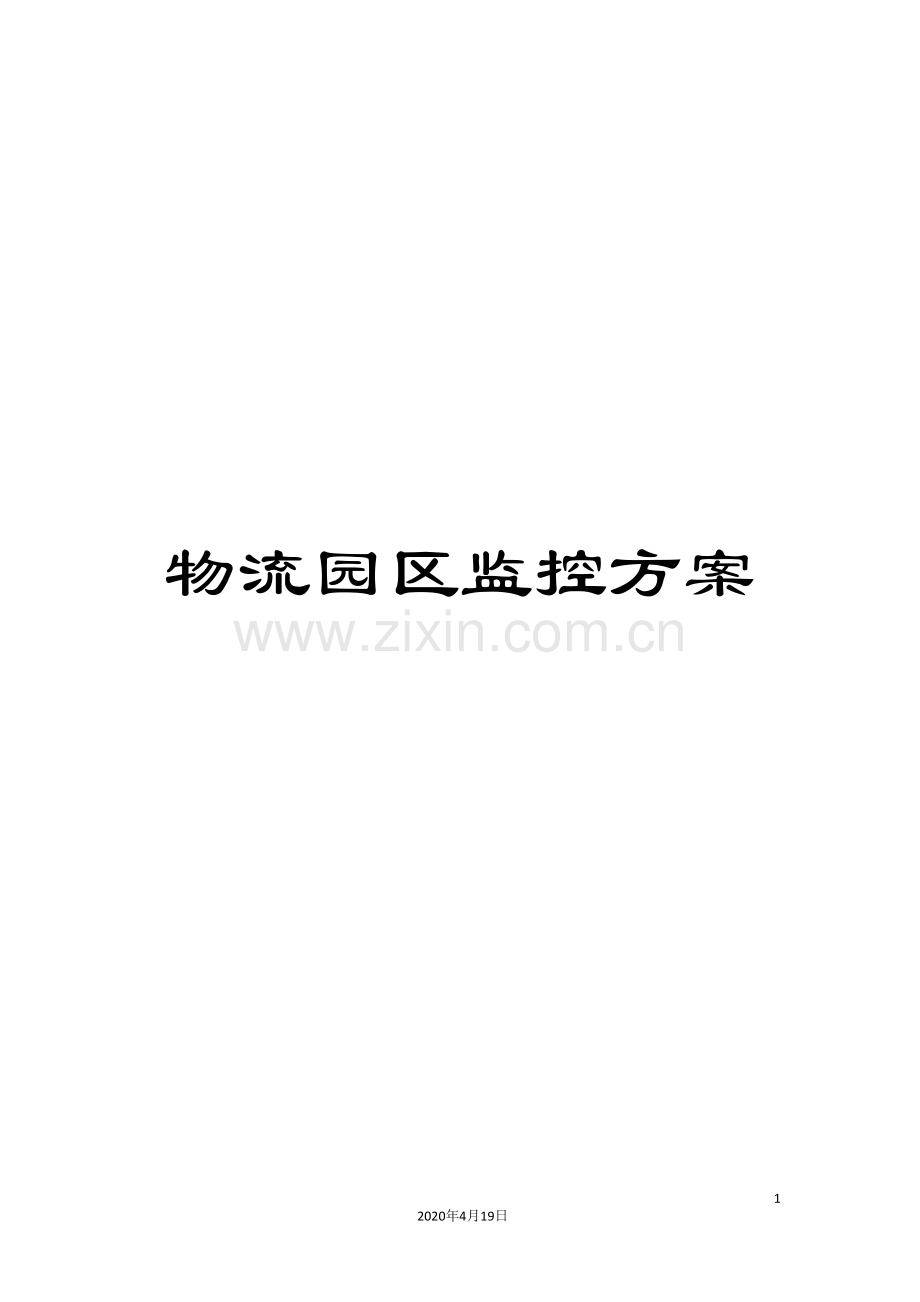

物流园区监控方案

35
2020年4月19日
文档仅供参考

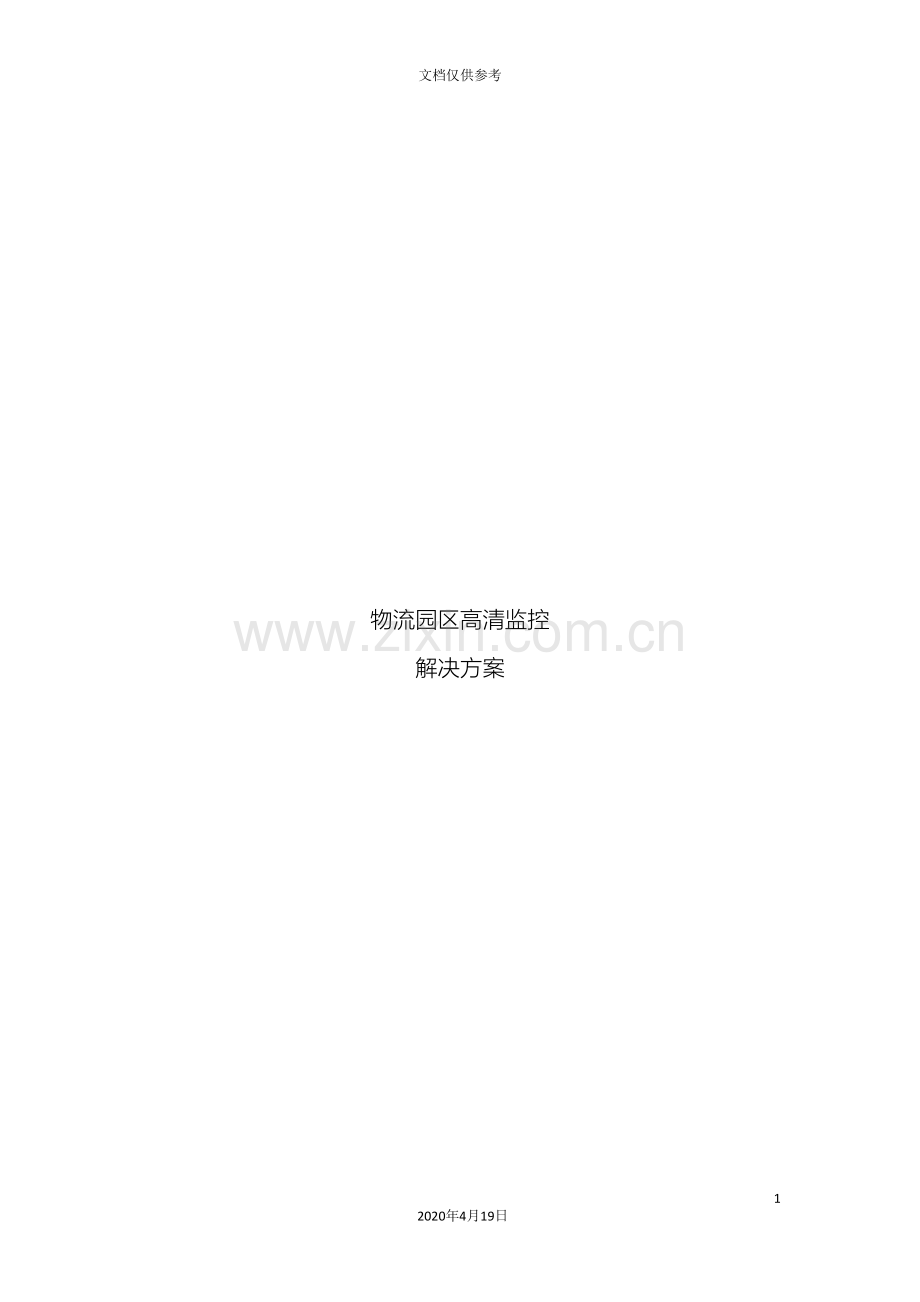

物流园区高清监控
解决方案

目 录

1 系统概述 1
2 设计原则及依据 1
2.1 设计原则 1
2.2 设计依据 2
3 需求分析 3
4 系统设计 3
4.1 系统总体设计 3
4.2 前后端连接图 4
5 视频监控系统详细设计 5
5.1 系统结构 5
5.2 系统功能分析 6
5.3 前端监控点设计 6
5.3.1 前端设备技术要求 6
5.3.2 前端监控点的选择 7
5.4 传输设计 7
5.4.1 传输方式的类型 7
5.4.2 电源及控制信号传输 8
5.5 后端系统 8
5.5.1 存储架构 8
5.5.2 存储系统的空间计算 8
5.5.3 存储优势分析 9
5.5.4 高清解码器 10
6 产品型号 10
6.1 DS-2CD2T25D- I8 11
6.2 DS-2CD4A20FWD-IZ 11
6.3 DS-2DF8223IW-A 13
6.4 嵌入式NVR DS-8632N-F8 15
6.5 高清解码器 DS-6400HD-T 16
6.6 LCD拼接屏 17
7 监控软件介绍 19
7.1 简介 19
7.2 应用拓扑 20
7.3 功能参数 21

1 系统概述
厂区高清视频监控方案，我们依据设计规范以及厂区领导对安全防范系统的初步规划，本着高水准、高质量的要求，在设计上充分体现建设者的意图，并考虑到今后使用者的维护、使用、保养的方便性。
本方案将根据厂区的不同防范区域按照相应的防护要求，本着因地制宜、积极稳妥、注重实效、严格要求及保密的原则，着眼于实际，为切实提高工作效率、创造安全环境，实现“以人为本、科技管理”的目标而设计的安全防范系统。
一个优秀的系统必然包括一个安全、可靠、高效、符合人性化的系统。考虑现场的不同地点的监控需求及重要程度，设置不同的监控前端。后端采用嵌入式稳定可高的网络硬盘录相机，保证监控系统的可靠存储。
2 设计原则及依据
2.1 设计原则
根据厂区的结构及监控需求，本次设计遵循以下原则：
Ø 可行性和适应性：
根据厂区对安防系统的实质要求，系统设计采用安防领域成熟的专业设备和设计，软、硬件上都采用商业化、通用化和模块结构并在其它工程中都有较成功的应用和较好的质量表现的设备。
Ø 先进性和成熟性：
系统设计中在保证可行性、经济性和实用性的前提下，采用当前较先进的设备和器件，更重要的是设计从系统的架构、软件的功能，以及系统的集成上体现系统的先进性。系统设计中采用了大量监控领域的先进技术，如组态、联动、设备驱动等技术，使系统具有一定的先进性，并具有较强的发展潜力。
Ø 开放性和标准性：
本次为本厂区高清建设，是新增建设系统。系统的集成性某种程度上反映其开放性。设计中采用的所有设备都具有与网络的标准接口，能实现各子系统的功能，经过各系统的有机结合达到数据共享和系统间联动，使系统发挥出综合效能，提升系统的使用价值。
Ø 可靠性和稳定性：
为了人员安全及生产秩序，系统需全年无休的工作，在完成其功能外，最主要的便是系统的稳定性和可靠性。本次设计系统采用了多项提高稳定性和可靠性的措施，如在设计中采用模块化结构，并在设备性能、系统管理、技术支持和维护能力等方面给予充分保证。
Ø 安全性和保密性：
设备采用高可靠性的嵌入式操作系统，在一定程度上具有较好的系统安全和保密能力。
Ø 可扩展性和易维护性：
随着业务的的发展，对安防系统的需求会进一步提升，同时长时间的运行对系统的稳定性也是一个考验，系统设计中充分考虑今后系统扩容，一方面，在经济性的原则下保留一定的设备接口余量；另一方面，由于各系统都采用模块化结构，使系统具有较高的可扩展性。另外，在设计中也充分考虑其易维护性，不但提供完整的技术资料和工程设计文件，还引入模块化、可插拔器件，使维护工作较为方便。
2.2 设计依据
本弱电系统所涉及的设计标准、规范，产品标准、规范工程标准、规范包括：
ü 《智能建筑设计标准》GB/T50314-
ü 《民用建筑电气设计规范》JGJ/T 16-
ü 《智能建筑工程质量验收规范》GB50339-
ü 《建筑与建筑群综合布线系统工程设计规范》GB/T 50311-
ü 《安全防范工程程序与要求》GA/T75-94
ü 《视频安防监控系统技术要求》GA/T 367-
ü 《出入口控制系统技术要求》GA/T 394-
ü 《民用闭路监视电视系统工程技术规范》GB50198-
ü 《报警系统电源装置、测试方法和性能规范》GB/T 15408-94
ü 《安全技术防范报警设备安全性要求和实验方法》GB16796-97
ü 《防盗报警控制器通用技术条件》GB 12663-
ü 《建筑电气工程施工质量验收规范》GB 50303-
ü 《建筑物防雷设计规范》( ) GB 50057-94
3 需求分析
此次监控建设要在厂区内实现覆盖，同时兼顾重要出入口，重点区域实现音视频同步监控。固定区域使用固定高清枪机，重要区域及范围较大区域采用高清球机，出入口采用抓拍单元对车牌及车内人员进行抓拍。争取将重要出入口，人人员的进出，实施高清的全天候监控。楼道灯光照条件一般的情况采用红外高清摄像机。
4 系统设计
点位布局图：

4.1 系统总体设计
本系统从海康威视成熟先进系统方案出发，根据用户需求和现场情况，将采用前端采用200万像素高清枪机和200万像素高清球机，根据线缆距离长短，接入楼层交换机或者光纤收发器。后端采用嵌入式NVR进行存储，高清解码器做高清视频矩阵。同时推荐采用我公司iVMS-4200监控软件。
系统结构图：

图中所示NVR位置，能够放置在监控机房或者直接放在大楼楼层内，建议放置在监控机房内，便于维护。
4.2 前后端连接图
枪机示意图，枪机经过交换机接入监控系统。到摄像机只需要一根网线和电源即可。

球机示意图，采用网线连接交换机，接入监控系统。

NVR直接连接交换机，经过网络将前端信号接入。

5 视频监控系统详细设计
5.1 系统结构
本次视频监控系统采用纯网络模式，前端全部采用网络摄像机，信号经过局域网传输，存储使用NVR存储。保安人员能够在保安室经过电视墙预览或者软件预览、回放监控录像，并能在权限范围内对前端监控点进行控制。其它领导或者操作人员也可从个人电脑根据权限来对监控系统进行操作。系统结构图如下：
采用纯网络架构的视频监控系统有以下几个优点：
1） 采用高清网络摄像机，图像效果有显著提高
传统的标清分辨率的图像对于多数的监控场景，基本上无法对细节进行分辨。而当发生案件时，从录像资料中很难对监控现场涉案的人员、物品准确认定，不具备很好的对侦破工作的指导性和法律质证能力。采用高清摄像机获取高清晰度的监控画面，更能清楚地呈现监控原貌。高清视频监控图像与标清视频图像清晰度的直观比较如下图所示：

2）采用网络传输，质量更可靠，施工更方便
本视频监控系统以网络为平台，采用全新的设计理念，以IP地址来识别所有的监控设备，采用统一的TCP/IP协议来进行图像、声音和数据采集传输。网络数字视频监控采用了网络数字传输信号，而网络自身又不受地理区域的限制。
3）系统扩展更方便
在一个网络视频监控系统中，只要在技术上采用统一的标准，对于应用的扩展而言，只是增加相同的设备和增加管理上的IP地址而已，对管理而言，增加设备站点只是意味着IP地址的扩充；将型号从模拟转换到数字，在采用统一的协议在网络上传输，对网络解决方案上的用户而言，监看视频画面、录制视频资料、控制传统云台镜头，仅仅是网络在线连接这么简单。
5.2 系统功能分析
全天候监控功能：经过安装的全天候监控设备，全天候24小时成像，实时监控大楼安全状况；
昼夜成像功能：方案中涉及到的摄像机，采用了低照度摄像机，满足在光照天条件不好的情况下的监控需求。
高清成像功能：大楼内部署高清摄像机，厂区内重要及大范围区域部署低照度高清快速球型摄像机以及高清红外摄像机，利用高清成像技术对区域内实施监控。
5.3 前端监控点设计
5.3.1
5.3.2
5.3.3
第1章
第2章
第3章
第4章
第5章
5.1
5.2
5.3
5.3.1 前端设备技术要求
前端摄像机是整个视频监控系统的原始信号源，主要负责各个监控点现场视频信号的采集，并将其传输给视频处理设备。监控前端的设计将结合厂区实际监控需要选择合适的产品和技术方法，保障视频监控的效果。
作为监控系统的视频源头，摄像机对整套监控系统起着至关重要的作用。对摄像机的基本要求是：图像清晰真实、适应复杂环境、安装调试简便。
1、图像真实清晰——摄像机种类很多，其本源是内部核心部件“图像传感器+数字处理芯片”，针对不同的行业有完全不同的优化方案。比如：广播电视系统的图像处理偏艳丽，这是符合观众的视觉需求。相对而言，视频监控系统对图像的要求是真实还原，特别是图像的色彩应与现场一致，比如：人的肤色、衣着颜色、车辆颜色等。另外镜头倍数也将影响用户捕获图像的景深，广角取景能获取全景概况，长焦取景能获取人脸面部特征，因此，用户对图像要求与使用场景密切相关。当然，在特殊场景下还需要特殊功能进行匹配，比如：超低照度、宽动态等等。
2、适应复杂环境——与硬盘录像机、交换机所处环境不同，摄像机一般都置于风吹日晒的环境下，天气变化都会影响摄像机的工作。耐高温、抗雷击、防水防尘等应达到相关指标，摄像机应该能在恶劣环境下正常工作。有些环境下室外摄像机护罩内应该有加热、除湿等装置，防水防尘级别应该达到IP66，内部电路应该具备防浪涌保护设计，抗3000V雷击。
3、安装调试简便——摄像机多安装于难以摘取的位置，因此使用过程中的再度调试是较麻烦的，增加维护成本。摄像机提供远程操作菜单供用户远程调试及参数修改。另外，建议为摄像机由UPS集中供电以保证电源稳定，防止串扰。
5.3.2 前端监控点的选择
根据监控点的具体位置和情况，采用高清枪机、高清智能球型摄像机相结合的方式。
根据监控点的具体位置、不用应用和光照等情况，选用不同类型的摄像机，前端摄像机选型原则：
序号
位置
清晰度
选型
1
厂区内
高清
长距离红外高清筒机
2
较大范围地点
高清
低照度高清球机
3
厂区出入口
高清
宽动态高清摄像机
5.4 传输设计
5.4
5.4.1 传输方式的类型
视频监控系统中，视频信号的传输是整个系统非常重要的一环，这部分的造价虽然所占比重不大，但关系到整个视频安防监控系统的图像质量和使用效果，因此要选择合理的传输方式。本系统采用双绞线和光线方式。在各楼层或者隔几个楼层配置及，经过双绞线与高清枪机连接。楼层交换机与监控中心核心交换机采取千兆光纤传输。
1) 双绞线传输
双绞线传输是用5类以上的双绞线，能实现在100米之内的网络传输。
2) 光缆传输
光缆传输技术是远距离传输最有效的方式，传输效果也都公认的好，适于几公里到几十公里以上的远距离传输。
本系统应用了普通交换机和核心交换机，楼层交换机满足楼层交换机带宽需求，核心交换机满足系统整体带宽要求。
5.4.2 电源及控制信号传输
电源采用就近取电或者单独电源网络的方式，保证供电稳定。电源适配器尽量靠近摄像机，以免有压降等问题。
5.5 后端系统
后端采用嵌入式NVR存储。高清解码器解码图像上电视墙，实现画面分割，轮询等功能。
5.5.1
5.5.2
存储为视频监控提供全天候录像存储，而且方便网络用户访问记查询。
5.5
5.5.1 存储架构
本方案采用海康威视NETRO架构高性能硬盘录像机，延续嵌入式系统特点，能够有效的保护录像资料的安全。
5.5.2 存储系统的空间计算
1080P图像存储：
根据存储容量计算公式能够计算出，如果以1080P图像格式存储，平均码流3Mps，每路摄像机一天 24 小时容量约为30GB。总的存储容量可按实际监控通道数及存储时间计算得出。
5.5.3 存储优势分析
首先监控数据存储的特点，是以大容量的写为目的，24小时规律写，多写少读，以写为主；循环读写，存储数据一定时期过期；同时监控数据存储对成本较为关注，其核心的要求可靠、稳定的存储下来。
嵌入式厂商针对针对安防市场的沉淀和理解，推出了多项符合视频流存储的技术，利用专业性产品和配套系统，提供了高稳定性、高安全性、高可靠性的转发存储系统。
（一）磁盘预分配技术，杜绝文件碎片产生
嵌入式NVR经过采用磁盘预分配技术，保证在硬盘循环记录过程中，杜绝文件碎片的产生。能够很好的解决监控数据长期覆盖读写，文件频繁建立和删除带来的文件碎片问题。
（二）文件保护技术，避免异常带来的文件系统损坏
嵌入式NVR经过采用独有的文件保护技术，支持目录区冻结保护，可彻底解决由于断电断网引起的文件系统不稳定甚至文件系统损坏而导致的监控服务停止、数据只读或丢失等故障问题。
（三）写技术优化，提高效率，有效保护硬盘
针对监控存储大码流并发写为主的特点，嵌入式NVR产品基于特有的文件系统，将多路并发随机访问变为顺序访问，优化写策略，减少由硬盘磁头工作时频繁长距离寻道带来的性能下降和寿命下降的问题。
（四）硬盘休眠技术，延长硬盘使用寿命
嵌入式NVR产品针对监控数据的特性，采用非工作硬盘休眠机制，一方面可有效保护硬盘，另一方面也可降低整机功耗。
（五）硬盘预警技术，保证录像数据安全性
嵌入式NVR产品可经过独有的硬盘smart预警技术，在硬盘彻底损坏之前提前预警，同时录像切换到下一块硬盘录像。报错硬盘由于提前预警，录像数据经过PC依旧能够读出，保证了监控数据不会因为硬盘的损坏带来丢失，大大提高了数据的安全性。
（六）数据安全性和灵活性高
嵌入式NVR产品可支持硬盘分组管理、通道配额设置，冗余录像、重要录像文件保护等机制，在提高数据安全性的同时，可针对实际应用提供更加灵活的配置和管理机制。
综上所述，嵌入式NVR存储机制的设计，均为保障数据可靠、高效的存储，更关注于硬盘、系统等稳定长期运行，更关注于整体建设和维护成本，更符合视频监控数据存储的特点。无论是从存储的可靠性、系统的成本降低等因素，无不是针对监控行业数据存储特点的考虑，更贴合于实际的应用。

5.5.4 高清解码器
电视墙采用3*3的高清大屏电视组成，矩阵切换采用网络高清解码器解码，解码器接入交换机，从网络获取视频流解码输出图像。
本系统支持画面4,9,16分割以及屏幕的拼接，及轮询显示功能。可根据具体需求来配置解码器的数量。
如果配置我公司拼接屏，实现画面拼接功能，能够将电子地图等电脑信号上墙，为本监控系统增光添彩。
解码系统的架构如图：

6 产品型号
根据系统要求推荐产品如下
6.1 DS-2CD2T25D- I8
应用场合：厂区内部

主要特性
·最高分辨率可达1920×1080@ 25 fps,在该分辨率下可输出实时图像
·采用ROI、SVC等视频压缩技术,压缩比高,且处理非常灵活,超低码率
·码流平滑设置，适应不同场景下对图像质量、流畅性的不同要求
·支持GBK字库，支持更多汉字及生僻字叠加
·支持OSD颜色自选
·高效阵列红外灯,使用寿命长,照射距离可达30米(I3)/50米(I5)/80米(I8)
·支持smart IR，防止夜间红外过曝
·ICR红外滤片式自动切换,实现真正的日夜监控
·支持日夜两套参数独立配置
·可选支持PoE供电功能
·支持3D数字降噪,支持120dB超宽动态
·支持三码流,支持手机监控
·支持走廊模式,背光补偿,自动电子快门功能,适应不同监控环境
·功能齐全:心跳,镜像等
·支持多种智能报警功能
·支持智能后检索，配合NVR支持事件的二次检索分析
·支持GB28181接入,支持EHOME平台接入,支持EZVIZ平台接入
·支持NAS、Email、FTP、NTP服务器测试
·支持HTTPS,SSH等安全认证，支持创立证书
·支持用户登录锁定机制，及密码复杂度提示
·符合IP67级防尘防水设计,可靠性高
6.2 DS-2CD4A20FWD-IZ
应用场合：厂区出入口

主要特性
·采用H.264 High Profile编码,最高分辨率可达200万像素（1920×1080）,最大可输出Full HD 1080p@30fps实时图像
·逐行扫描CMOS,捕捉运动图像无锯齿
·采用ROI、SVC等视频压缩技术,压缩比高,且处理非常灵活,超低码率
·码流平滑设置，适应不同场景下对图像质量、流畅性的不同要求
·支持GBK字库，支持更多汉字及生僻字叠加
·支持OSD颜色自选
·支持120dB宽动态,支持3D数字降噪功能
·采用高效红外灯,使用寿命长,照射距离可达20-50米(8-32mm镜头可达30-100米)；支持smart IR，防止夜间红外过曝
·支持最大128G Micro SD/SDHC /SDXC卡本地存储
·ICR红外滤片式自动切换,实现真正的日夜监控
·支持三码流同时输出,支持手机监控
·支持透雾,并具有多种白平衡模式,适合各种场景需求
·支持背光补偿,自动电子快门功能,自动光圈,慢快门,走廊模式,适应不同监控环境
·具备越界侦测,场景变更侦测,区域入侵侦测,音频异常侦测,虚焦侦测,移动侦测,人脸侦测,动态分析等多种报警功能
·支持智能后检索，配合NVR支持事件的二次检索分析
·功能齐全:图片叠加,匿名访问,IP地址过滤,心跳,镜像,PTZ控制,报警,一键恢复等
·支持GB28181协议，支持EHOME平台接入
·支持NAS、Email、FTP、NTP服务器测试
·支持HTTPS,SSH等安全认证，支持创立证书
·支持用户登录锁定机制，及密码复杂度提示
·符合IP67级防尘防水设计,可靠性高

6.3 DS-2DF8223IW-A

应用场合：开阔场地等大范围监控

主要特性
系统功能:
Smart功能
• Smart跟踪：支持手动跟踪、全景跟踪、事件跟踪等多种跟踪方式并支持多场景巡航跟踪功能
• Smart侦测：支持人脸侦测、区域入侵侦测、越界侦测、进入区域侦测、离开区域侦测、徘徊侦测、人员聚集侦测、快速移动侦测、停车侦测、物品遗留侦测、物品拿取侦测、音频异常侦测、移动侦测、视频遮挡侦测功能
• Smart录像：支持断网续传功能保证录像不丢失，配合Smart NVR实现事件录像的二次智能检索、分析和浓缩播放
• Smart图像增强：支持透雾、强光抑制、电子防抖、Smart IR防红外过曝技术
• Smart编码：支持低码率、ROI感兴趣区域增强编码、SVC自适应编码技术
• Smart报警：支持网线断、IP地址冲突、存储器满、存储器错、非法访问异常检测并联动报警的功能
红外功能
• 最低照度0Lux
• 采用高效红外阵列，低功耗，照射距离达200m
• 红外灯与倍率距离匹配算法，根据倍率及距离调节红外灯亮度和角度，使图像达到理想的状态
• 内置热处理装置，降低球机内腔温度，防止球机内罩起雾
• 恒流电路设计，红外灯寿命达3万小时
系统功能：
• 采用1/1.9”英寸高性能传感器，图像清晰，最大分辨率可达1920x1080
• 精密电机驱动，反应灵敏，运转平稳，精度偏差少于0.1度，在任何速度下图像无抖动
• 支持标准的API开发接口，支持海康SDK、ONVIF、CGI、PSIA、GB/T28181和E家协议接入
• 支持PAL/NTSC制式切换，具有良好的地区适用性
• 支持RS-485控制下对HIKVISION、Pelco-P/D协议的自动识别
• 支持三维智能定位功能，配合DVR/客户端软件/IE可实现点击跟踪和放大
• 支持系统双备份功能，确保数据断电不丢失
• 支持断电状态记忆功能，上电后自动回到断电前的云台和镜头状态
• 防雷、防浪涌、防突波，IP66防护等级
• 支持定时任务预置点/花样扫描/巡航扫描/自动扫描/垂直扫描/随机扫描/帧扫描/全景扫描/球机重启/球机校验/辅助输出等功能
机芯功能：
• 23倍光学变倍，16倍数字变倍
• 支持自动光圈、自动聚焦、自动白平衡、背光补偿、宽动态、3D数字降噪
• 支持区域曝光、区域聚焦功能
• 支持星光级超低照度，0.005Lux/F1.5(彩色),0.0005Lux/F1.5(黑白) ,0 Lux with IR
• 支持隐私遮蔽，多区域可设
网络功能：
• 支持H.265/H.264/MJPEG高效视频编码技术，极大降低码率
• 支持以太网控制，同时支持模拟输出
• 可经过IE浏览器和客户端软件观看图像并实现控制
• 支持标准的Micro SD/SDHC/SDXC卡存储
• 支持NAS存储录像，录像可断网续传，最高可支持8个NAS盘
• 支持三级用户权限管理，支持授权的用户和密码，支持HTTPS加密和IEEE 802.1x网络访问控制、IP地址过滤
• 支持三码流技术
• 支持多种网络协议，IPv4/IPv6,HTTP,HTTPS,802.1x, Qos,FTP,SMTP,UPnP,SNMP,DNS,DDNS,NTP,RTSP,RTCP,RTP,TCP,UDP, IGMP,ICMP,DHCP,PPPoE,Bonjour
• 支持1路音频输入和1路音频输出
云台功能：
• 水平方向360°连续旋转，垂直方向-15°-90°,无监视盲区
• 水平预置点速度最高可达240°/s,垂直预置点速度最高可达200°/s
• 水平键控速度为0.1° -160°/s,垂直键控速度为0.1° -120°/s
• 支持300个预置位,并具有预置点视频冻结功能
• 支持8条巡航扫描,每条可添加32个预置点
• 支持4条花样扫描,每条路径记录时间大于10分钟
• 支持比例变倍功能,旋转速度能够根据镜头变倍倍数自动调整
• 支持守望功能，预置点/花样扫描/巡航扫描/自动扫描/垂直扫描/随机扫描/帧扫描/全景扫描可在空闲状态停留指定时间后自动调用(包括上电后进入的空闲状态)
• 支持报警功能，内置7路报警输入和2路报警输出，支持报警联动，可在报警后触发调用预置点/巡航扫描/花样扫描/SD卡录像/触发开关量输出/客户端电子地图/智能抓图/上传FTP/邮件联动

6.4 嵌入式NVR DS-8632N-F8

产品简介
       l   可接驳符合ONVIF、PSIA、RTSP标准及众多主流厂商的网络摄像机；
l   支持600W像素高清网络视频的预览、存储与回放；
l   支持IPC集中管理，包括IPC参数配置、信息的导入/导出、语音对讲和升级等功能；
l   支持2个HDMI和2个VGA同时输出，输出分辨率最高均可达1920x1080p，且HDMI1/VGA1、HDMI2/VGA2可分别预览或回放不同通道的图像；
l   全新的UI操作界面，支持一键开启录像功能；
l   支持海康SMART IPC越界、进入区域、离开区域、区域入侵、徘徊、人员聚焦、快速移动、非法停车、物品遗留、物品拿取、人脸、车牌、音频输入异常、声强突变、虚焦以及场景变更等多种智能侦测接入与联动，支持智能搜索、回放及备份功能，有效提高录像检索与回放效率；
l   支持即时回放功能，在预览画面下对指定通道的当前录像进行回放，而且不影响其它通道预览；
l   支持最大16路1080p同步回放及多路同步倒放；
l   支持标签定义、查询、回放录像文件；
l   支持重要录像文件加锁保护功能；
l   支持硬盘配额和硬盘盘组两种存储模式，可对不同通道分配不同的录像保存容量或周期；
l   支持8个SATA接口，1个eSATA盘库，可用于录像和备份；
l   支持RAID0、RAID1、RAID10和RAID5；
l   双千兆网卡，支持双网络IP设定等应用；
l   支持海康威视DDNS域名解析系统；
l 支持网络检测（网络流量监控、网络抓包、网络通畅）功能。

6.5 高清解码器 DS-6400HD-T

1. 产品简介
   DS-6400HD-T系列的视音频解码器是专为高清监控系统的部署与管理而设计的网络解码器，基于TI Netra处理器，采用Linux操作系统，运行稳定可靠。
  DS-6400HD-T支持高清1080P网络视频的解码输出；支持VGA、HDMI、BNC接口解码输出；支持多种网络传输协议、多种码流的传输方式，为大型电视墙解码服务提供强有力的支持。
特别说明
• 支持DVI、BNC输出接口；
• DS-6410HD-T支持5路800W，或10路500W，或20路1080P，或40路720P，或80路4CIF及以下分辨率；
• 支持主动解码和被动解码两种解码模式；
• 支持直连前端设备和经过流媒体转发的方式获取网络实时据；
• 支持大屏拼接功能，DS-6410HD-T支持1*2、1*3、1*4、2*1、2*2、2*3、2*4、2*5、3*2、3*3、4*2、5*2的大屏拼接；
• 支持远程录像文件的解码输出；
• 支持透明通道传输，可远程控制DVR或DVS上连接的云台。
视音频输出
DVI输出
10路，1920*1080@60/50HZ，1600*1200@60HZ，
1280*1024@60HZ，1280*720@50/60HZ，1024*768@60HZ
BNC输出
5路（无音频）

视音频解码参数
解码分辨率
800W@13fps、600W@25fps、500W 及以下@25fps
解码通道
80
解码能力
5路800W/10路500W/20路1080P/40路720P/80路4CIF及以下分辨率
画面分割数
1/4/6/8/9/12/16

外部接口
网络接口
1个，RJ45 10M/100M/1000Mbps自适应以太网口
串行接口
一个标准232接口（DB9）、一个标准485接口
语音对讲输入
1个，3.5mm音频接口（电平：2.0Vp-p，阻抗：1KΩ）
语音对讲输出
1路，3.5mm音频接口（电平：2.0Vp-p，阻抗：1KΩ）
报警输入
4路
报警输出
4路
音频输出
10路，2个DB15接口

其它
电源
内置 AC220V
功耗
≤108W
工作温度
-10℃--＋55℃
工作湿度
10％--90％
尺寸
440mm（长）×340mm（宽）×70（高）
重量
≤6.40kg

6.6 LCD拼接屏
LCD拼接屏：DS-D2046NL-B
产品简介
DS-D2046NL-B液晶显示单元，采用SAMSUNG DID超窄边面板，屏幕之间距离仅仅为5.3mm，高亮度，工业级设计，使用寿命远高于普通家用液晶显示单元，可长达60000小时。屏幕内置拼接控制器，可将同源信号实现屏幕的自拼接。选用的LCD液晶显示单元具有丰富的接口，可接收HDMI，VGA，DVI，YPbPr，支持多种控制方式。
功能特性
4.3 极高的显示分辨率，画面细腻，色彩丰富；
4.4 显示面积大、体积小、重量轻；
4.5 更长的显示寿命；
4.6 具有多种环通输出接口，支持多种信号自拼接；
4.7 超薄窄边设计；
4.8 多种选择拼接方式，能适应各种使用场所；
4.9 稳定运行寿命超长，维护成本低；
4.10 高清晰度、高亮度、高色域；
4.11 稳定运行寿命超长，维护成本低，可24小时持续工作；
4.12 采用超宽视角DID液晶屏，视角可达178°，趋近于水平；
4.13 智能风扇控温，环保静音；
4.14 挂架、支架、机柜等多种安装方式供用户选择；
4.15 金属外壳，防辐射、防磁场、防强电场干扰；
4.16 信源浏览功能、运行状态显示、多种重现率切换；
4.17 工作湿度：20%~80%，在恶劣环境下仍能正常使用。

端口说明

定义
备注
POWER LED
电源指示灯，红色待机，绿色工作，橙色风扇工作异常
HDMI
HDMI输入
DVI-IN
此接口为 DVI-I 输入接口，只有数字信号
DVI-OUT
此接口为 DVI-I 输出接口，只有数字信号，可选择将HDMI或DVI输入信号环接输出
VGA-IN
VGA模拟信号输入
VGA-OUT
VGA模拟信号环通输出
Y,Pb,Pr
YPbPr信号输入,BNC接口
AV-IN
AV 信号输入，BNC 接口
AV-OUT
AV 信号环通输出，BNC 接口
USB
USB 口，用于软件升级
RS232 IN
串口输入
RS232 OUT
串口环通输出
IR JACK
外接遥控器，3.5mm 立体声音频座
ID SW
ID 地址编码器。前四位为垂直坐标 BCD 码，后四位为水平坐标 BCD 码

7 监控软件介绍
7.1 简介
软件iVMS-4200是为嵌入式网络监控设备开发的软件应用程序，适用于嵌入式网络硬盘录像机、混合型网络硬盘录像机、网络视频服务器、NVR、IP Camera、IP Dome和解码设备以及视音频编解码卡。
IVMS-4200包含以下5个模块：
l 客户端
管理设备和其它模块的核心模块，包括设备管理、回放、预览、电视墙、电子地图等功能。
l PCNVR
录像服务器，用于存储和备份录像。
l 编码卡服务器
管理编码卡而且提供相应的网络服务。
l 解码卡服务器
管理解码卡而且提供相应的解码功能。
l 流媒体服务器
转发实时的音视频流，减轻设备的网络压力。

系统特点：
l 跨平台支持：采用跨平台编码集成嵌套技术，实现了真正意义上的跨平台架构。提供了一套易扩展，可移植的应用界面，从而进一步弱化系统平台调整带来的风险。当前能够支持Windows，Mac多个系统平台，给你多元化系统选择。
l 控制台界面：采用类似Windows 7控制面板的操控界面，简洁明晰，让你享受即装即用的软件体验，减少你学习和培训的烦恼
l 所见即所得：采用最新的所见即所得的界面理念，将抽象文字图片化，实现监控领域操控的可视化，给你带来最直观的界面冲击
l 多屏控制器：支持最新的超多屏控制技术，整合几近无限的屏幕控制与显示功能
l 小管理平台：支持最大1024路监控点的管理，至多50个自定义权限的用户和三级用户管理，能够满足中，小型管理平台的基础需求
l 即时视频处理：支持即时回放技术，针对特殊的应用场景，能够对视频进行最及时的现场处理功能
l 仿真通信技术：支持PCDVR仿真通信，经过编码卡服务器和解码卡服务器，实现板卡与设备的统一管理
l 多触点连接技术：支持相同功能的多触点连接功能，在每一个用户需要的细节添加功能连接的快捷方式，打造最为便捷的易用性软件
l 在线侦测技术：经过底层通信库的广播应答技术，支持设备在线状态的检测功能
7.2 应用拓扑
iVMS-4200客户端可用于局域网和公网的中小规模的工程中。

局域网拓扑图

公网拓扑图

7.3 功能参数

主预览

Ø 多画面分割，多屏预览;
Ø 抓图及实时录像;
Ø 电子放大;
Ø 按组管理;
Ø 多通道轮训;
Ø 动态调节图像的明亮度，对比度，饱和度以及色彩;
Ø 管理录像和抓图文件;
Ø 语音对讲;
Ø 监控点状态;

云台控制

Ø 远程云台控制;
Ø 3D定位;
Ø 设置预置点，调用预置点;
Ø 巡航与轨迹;

录像

Ø 图形化的录像配置界面;
Ø 多样化的录像计划;
Ø 模板化的录像计划设置;
Ø 分布式的PC NVR部署与管理;
Ø 磁盘预分配;
Ø 事件录像;

回放

Ø 按时间，文件，事件和通道来搜索录像;
Ø 快进回放和单帧回放;
Ø 按时间精确定位;
Ø 四画面同步回放;
Ø 回放抓图;
Ø 回放下载;
Ø 编辑录像;
Ø 声音控制;
用户管理

Ø 客户端用户管理;
Ø 详细的通道权限控制;
Ø 三级用户权限 ;
设备管理

Ø 增加，删减，修改设备以及参数配置;
Ø 增加，删减，修改和配置服务器;
Ø 支持DVR/DVS/IPC/IPDome/Decoder/NVR;
Ø 详尽的通道管理;
Ø 搜索和显示在线设备;
Ø 域名方式添加设备;
日志

Ø 客户端日志查询;
Ø 设备日志查询;
Ø 备份客户端日志;
Ø 检查日志文件;
报警

Ø 提供多种报警类型, 包括硬盘满，硬盘错，视频丢失，移动侦测，输入输出等等;
Ø 提供多种方式的报警联动, 如联动报警弹图像、解码上墙、声音报警、电子地图、电子邮件、记录日志等等;
Ø 设备默认自动报警，可手动启用、禁用;
电视墙

Ø 多种输出模式;
Ø 拖拽解码;
电子地图

Ø 放大/缩小;
Ø 拖拽部署监控点位置;
Ø 报警显示;
Ø 监控点的预览，抓图，录像以及云台控制等等;
其它功能

Ø 手动锁屏;
Ø 显示系统状态(CPU, 时间等) ;
Ø 多种显示分辨率;
Ø 导入/导出配置信息;
Ø 显示通道信息;

客户端硬件配置要求：
不同环境下，不同分辨率，码率和帧率的支持情况：
测试环境/分辨率
CIF
4CIF
HD720P
UXGA
1080P
300M
500M
码率
1M
2M
3M
4M
4M
6M
8M
10M
帧率
25fps
25fps
25fps
12.5fps
25fps
25fps
15fps
7.5fps
Env1最大软解数
64路
42路
22路
18路
10路
7路
8路
8路
Env2最大软解数
64路
40路
22路
14路
12路
10路
10路
8路

Env1
Env2
CPU：英特尔 Core i5-2300 @ 2.80GHz
内存：2GB（DDR3 1333MHz）
显卡：NVIDIA GeForce GTS 450(1024 MB/索泰)
操作系统：Windows XP 专业版（32位/SP3/DirectX 9.0c）
CPU：AMD Phenom（弈龙）II X4 955 @3.20GHz
内存：4GB
显卡：ATI Radeon HD 4800 Series（RV770），512MB
操作系统：win7_32系统
