电缆桥架安装作业指导书

8

资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。

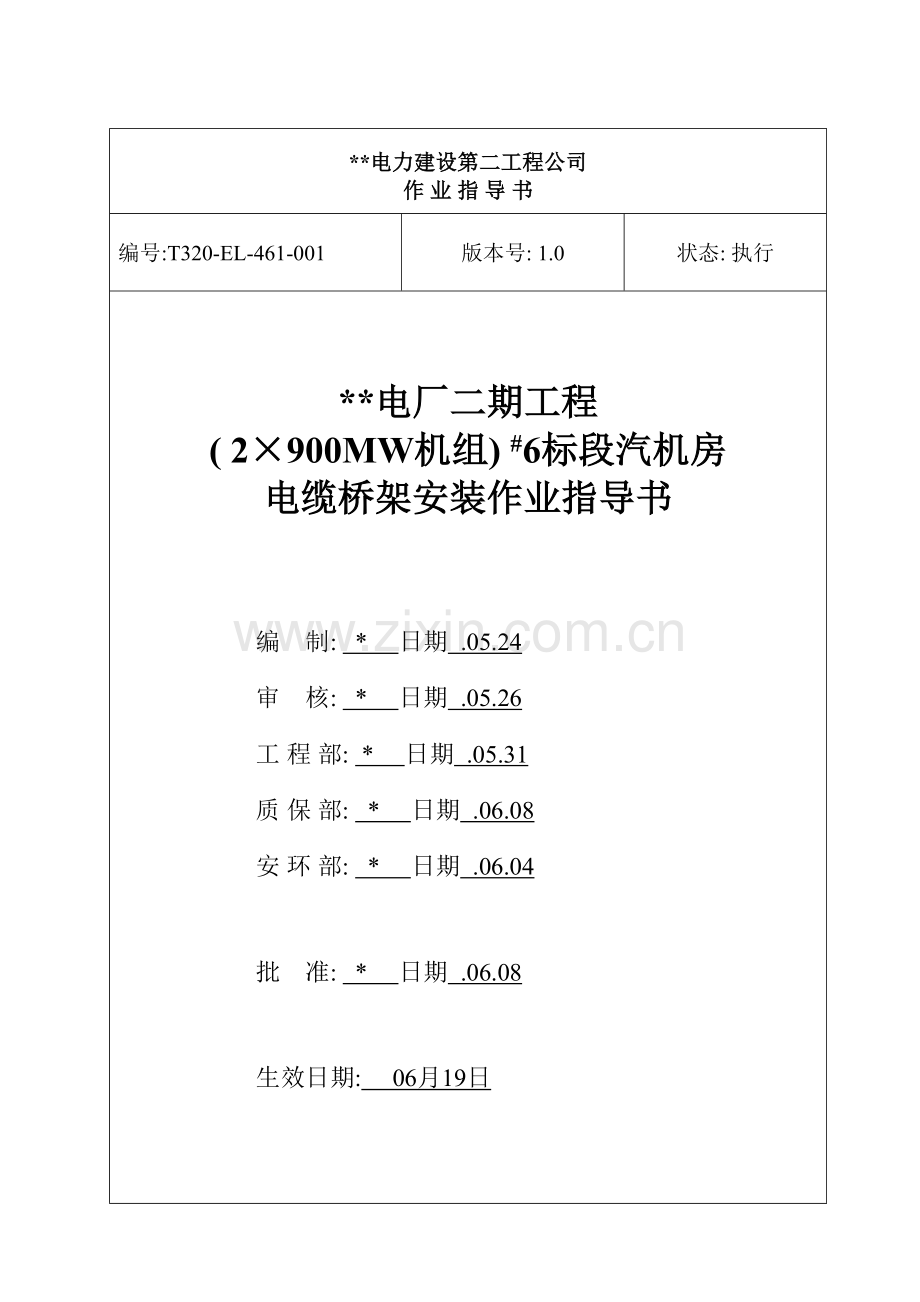

**电力建设第二工程公司
作 业 指 导 书
编号:T320-EL-461-001
版本号: 1.0
状态: 执行

**电厂二期工程
( 2×900MW机组) #6标段汽机房
电缆桥架安装作业指导书

编 制: * 日期 .05.24
审 核: * 日期 .05.26
工 程 部: * 日期 .05.31
质 保 部: * 日期 .06.08
安 环 部: * 日期 .06.04

批 准: * 日期 .06.08

生效日期: 06月19日

**电厂二期工程
( 2×900MW机组) #6标段汽机房电缆桥架安装作业指导书
编号: T320-EL-461-001
版本号: 1.0
状 态: 执行

目 录

1. 目的
2. 适用范围
3. 编制依据
4. 工程概况
5. 施工准备
6. 开工条件
7. 施工方法和工艺要求
8. 安全文明施工
9. 参考文件

文件修改记录:

1.0
创立

版本号
修改说明
修改人
审核人
批准人

1 目的
指导电缆桥架的安装, 提高施工工艺水平, 实现过程质量控制, 保障安全生产。
2 适用范围
本作业指导书适用于厂二期工程( 2×900MW机组) #6标段汽机房电缆桥架安装。
3 编制依据
3.1 《电气装置安装工程电缆线路施工及验收规范》( GB50168-92)
3.2 《火电施工质量检验及评定标准》( 电气篇)
3.3 《电力建设安全工作规程》 ( 火力发电厂部分)
3.4 **电厂二期工程( 2×900MW机组) #6标段《施工组织设计》
3.5 **电厂二期工程( 2×900MW机组) #6标段《电气专业施工组织设计》
3.6 **电厂二期工程( 2×900MW机组) #6标段电缆桥架图纸。
3.7 经业主工程师确认的设计变更等有效文件。
4 工程概况
本工程安装的电缆桥架为热浸镀锌桥架( 包含电缆桥架附件) , 电缆桥架总数量约为402t, 其中桥架约220t,立柱约160t,托臂约22t。
5 施工准备
5.1 所有施工人员均须经过三级安全教育。架子工、 电工、 电焊工须有认证机关颁发的有效操作证。
5.2 凡参加高空作业的人员应进行体格检查, 经医生诊断有不适宜高空作业病症者( 如高血压、 头晕等) , 不得进行高空作业。
5.3 施工人员应熟悉安装图纸和质量要求。
5.4 了解有关的土建、 热机设备与管道、 电气设备及热工仪表等图纸, 并与桥架图纸进行核对。
5.5 对桥架路径进行实地考察, 发现问题, 及时通知有关部门。
5.6 准备好电焊机、 磨光机、 开孔机、 切割机等器具及线锤、 拉线、 水平尺、 钢尺等检测工具。
5.7 根据安装需要搭好施工用脚手架, 并经验收挂牌。
6 开工条件
6.1 人员配备
施工负责人 1人
技术负责 1人
技术员 1人
安全员 1人
质检员 1人
安装工 20人
6.2 运输设备
汽车吊 1部
汽车 1辆
6.3 工器具配备
电焊机 2台
无齿锯 1台
拉孔机 1套
卷尺 3把
棕绳 100米
磨光机 5只
手枪电钻 1台
冲击电钻 1台
线锤 3个
水平尺 3把
板手 10把
榔头 3把
钢锯 2把
6.4 设备材料已按供应计划运抵施工现场。并经检验合格。
6.5 安装图纸和设计制造文件已提供。
6.6 各类机械具备使用条件。工器具已经检查, 状态完好。计量器具在有效期内。
7 施工方法与工艺要求
7.1 桥架立柱的安装
7.1.1 固定在侧墙上的立柱安装
7.1.1.1 根据图纸测出桥架水平标高, 再根据桥架水平标高确定立柱安装高度。
7.1.1.2 按设计要求尺寸用膨胀螺栓和角固定板安装好首末和转角处的桥架立柱, 同一水平长度段, 以不超过20m为一间隔先安装首尾两个主柱, 然后拉个直线, 以此线为参照安装中间立柱。
7.1.2 固定在天花板和地坪上的立柱安装
7.1.2.1 根据图纸确定立柱的位置。
7.1.2.2 用顶板夹具和螺栓将立柱的顶板固定在天花板的钢梁上, 然后按设计要求用角固定板和膨胀螺栓将立柱固定在钢梁上和地坪上, 同一水平长度段, 以不超过20m为一间隔先安装首尾两个主柱, 然后拉个直线, 以此线为参照安装中间立柱。
7.1.2.3 如果单根立柱长度不满足设计要求时, 应根据现场实际情况截取长度, 然后用立柱连接夹板和螺栓将两段立柱连接牢固。
7.1.3 悬挂立柱安装
7.1.3.1 根据图纸确定立柱的位置。
7.1.3.2 用顶板夹具和螺栓将立柱的顶板固定在天花板的钢梁上, 然后按设计要求将立柱固定顶板上, 同一水平长度段, 以不超过20m为一间隔先安装首尾两个主柱, 然后拉个直线, 以此线为参照安装中间立柱。
7.1.3.3 如果图纸标明需增加立柱支撑的, 应根据设计要求增加立柱支撑, 焊接部分的焊缝高度不小于5mm, 所有的接触面均须满焊。
7.1.4 固定在地坪上的立柱安装
7.1.4.1 根据图纸确定立柱的位置。
7.1.4.2 用膨胀螺栓将立柱底板固定在地坪上, 然后按设计要求将立柱固定在立柱底板上。
7.1.5 所有类型的立柱安装均应安装牢固, 且满足设计要求。
7.2 托臂的安装
7.2.1 同一水平长度段, 以不超过20m为一间隔, 先按设计要求尺寸安装首尾两个立柱上最下层两个托臂, 然后拉一直线作水平线安装其它托臂。
7.2.2 按上述方法安装好其它层的托臂。
7.2.3 直接固定在墙上的托臂, 先按设计要求尺寸确定托臂安装位置, 然后用膨胀螺栓或膨胀螺栓将托臂固定在墙上。
7.3 梯架及托槽的安装
7.3.1 按图纸设计要求将各种类型桥架放在托臂上预组装。
7.3.2 小于90º水平转弯处用可任意调角度的连接板连接; 上下有高度落差时, 用上下可调连接板连接。
7.3.3 标准件安装完后, 有的地方可能要制作非标准件, 非标准件安装的应尽量安装在离托臂较近的地方。
7.3.4 桥架固定牢固, 连接无错边, 连接板螺栓应紧固且螺母应位于桥架的外侧。
7.3.5 同一水平面桥架水平度要一致、 无变形, 桥架层间间距应保持一致。
7.3.6 桥架调整好后用压板将桥架固定在托臂上。
7.3.7 桥架规格及层间间距满足设计要求。
7.4 电缆竖井的安装
7.4.1 根据图纸确定电缆竖井安装位置。
7.4.2 电缆竖井安装如果安装在钢结构上, 用类似立柱顶板的钢板将竖井顶部固定在钢梁上, 竖井底部用角固定板固定在钢梁上, 角固定板与钢梁采用焊接方式, 接触面满焊, 焊缝高度不小于5mm。
7.4.3 电缆竖井安装如果安装在砖墙或混凝土墙壁上, 用膨胀螺栓和固定板将竖井固定在墙壁上。
7.5 电缆桥架接地
7.5.1 电缆桥架最底层首尾两端用70mm2多股裸铜线与最近的主接地网连接。
7.5.2 电缆竖井顶端用70mm2多股裸铜线与相邻的桥架连接。
7.6 工艺要求
7.6.1 电缆桥架及支吊架的切割, 只能用手工锯或切割机切割, 严禁用火焊或电焊切割, 切割后要把用毛刺处理干净, 不准用电焊直接把两段桥架或两段支吊架焊在一起。
7.6.2 电缆桥架及桥架支吊架的所有螺栓应紧固。
7.6.3 电缆桥架的安装水平及垂直偏差不大于5mm。
7.6.4 所有焊接部位均应除去药皮, 然后在焊接部位和切割处用厂家提供的锌漆进行防腐处理。
8 安全文明施工
8.1 危险点分析
高空作业时可能发生高空坠落、 高空落物, 电焊作业时可能引起火灾及设备损坏, 使用电动工器具可能发生触电。
8.1.1 所有的施工人员高空作业时必须系好安全带, 安全带要系在上方牢固的构件( 或上方牢固的脚手架) 上, 防止高空坠落。
8.1.2 施工中应尽量减少交叉作业, 交叉作业前, 施工负责人应会同交叉作业各方进行相互协商, 明确施工范围及安全注意事项。无法错开的垂直交作业, 层间必须搭设严密、 牢固的隔离设施。
8.1.3 高空作业时如果下方是人行通道, 应围安全绳, 设安全监护人或采取安全隔离措施。
8.1.4 严禁在吊物下方接料或站人。
8.1.5 脚手架按有关规定进行搭设, 且应有防护栏杆, 并经检验合格方可使用。脚手架的工作面上必须满铺竹篱笆, 螺丝、 螺母等小物品应放在小箱内, 高处作业人员应使用工具袋, 工具应用保险绳系于身上或手上, 上下传递物品时不得抛掷, 防止高空落物。
8.1.6 动火必须办理动火工作票焊接作业区内如有易燃物, 应将易燃物清离现场, 如不能清离现场的应采取必要的防火措施。
8.1.7 电动工具必须经检验合格挂牌使用, 要执行一机一闸一保护的原则, 不准乱拉电源, 以防触电等事故发生。
8.2 开工前, 施工负责人和安全员应对安全防护设施予以确认。防护设施不完备, 施工人员有权拒绝施工。
8.3 严格执行施工方案、 施工前必须进行安全技术措施交底, 参加交底人员必须签字。
8.4 作业人员应提高自我保护意识, 做到”三不伤害”。工器具、 安全防护用具等设施每天使用前应检查是否完好。
8.5 严格遵守安全规范和施工现场的安全生产十大纪律。所有进入现场的人员必须统一着装, 佩带胸卡。
8.6 安全设施( 如脚手架、 围栏等) 的拆除必须经过安全员的许可, 由搭设人员拆除。
8.7 夜间施工必须有充分的照明。遇有大雪、 大雾、 雷雨等恶劣气候, 室外不得进行高空作业。
8.8 桥架安装时, 做好下方设备的保护工作, 以防设备的二次污染;
8.9 现场材料应分类堆放在指定区域, 并挂标示牌。
8.10 施工废料应及时放入废料箱内。废料箱应有专人清理, 确保工完料尽场地清。并做到现场”一日一清, 一日一净”。
9 参考文件
9.1 火电优质工程安装质量要求。
9.2 外高桥项目部现场管理制度。
9.3 SIEMENS电缆桥架安装图。
9.4 SIEMENS电缆桥架安装手册。
9.5 SIEMENS接地安装手册。
