年产4838吨优质钢丝绳项目可行性研究报告书.doc

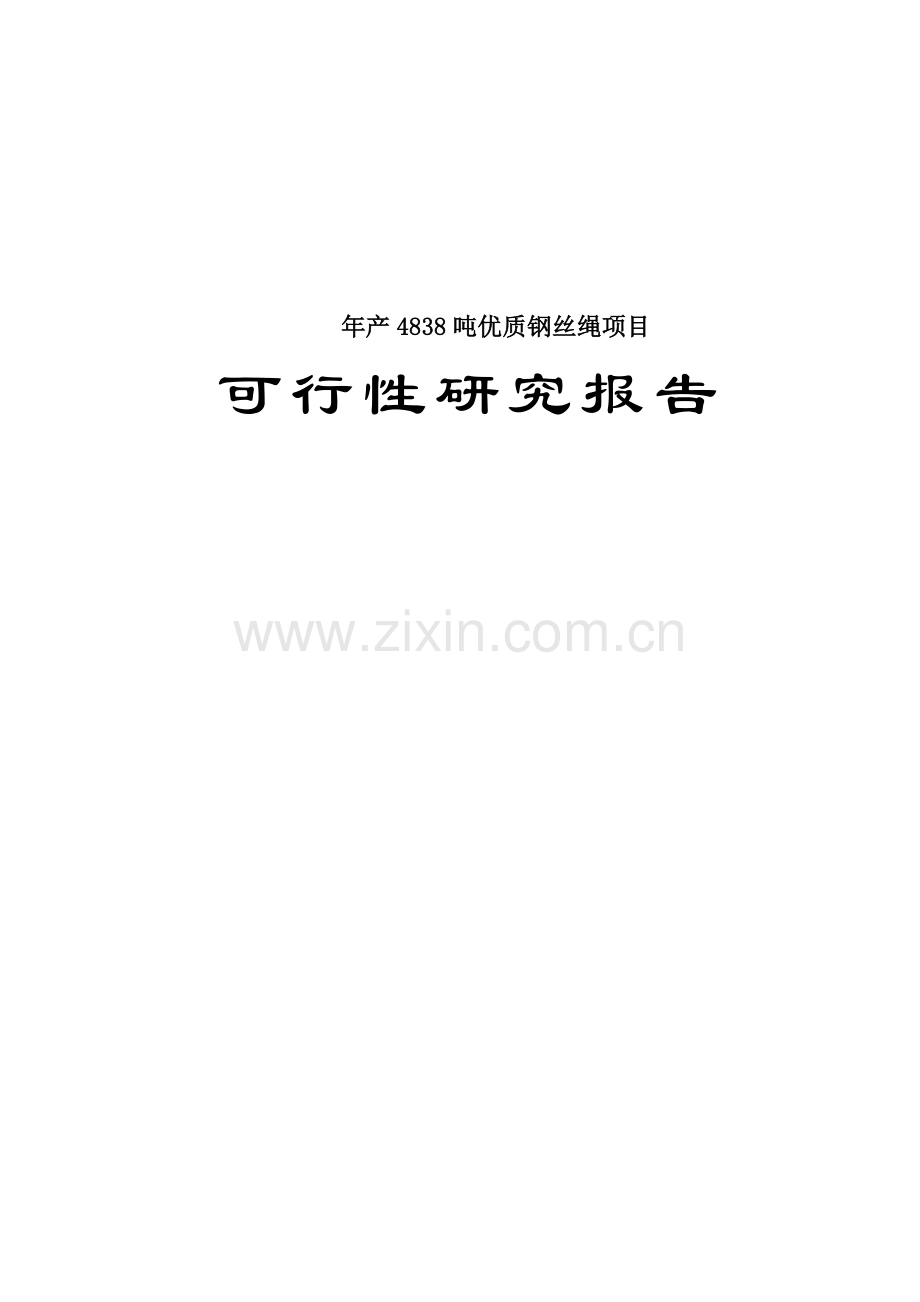

年产4838吨优质钢丝绳项目
可行性研究报告

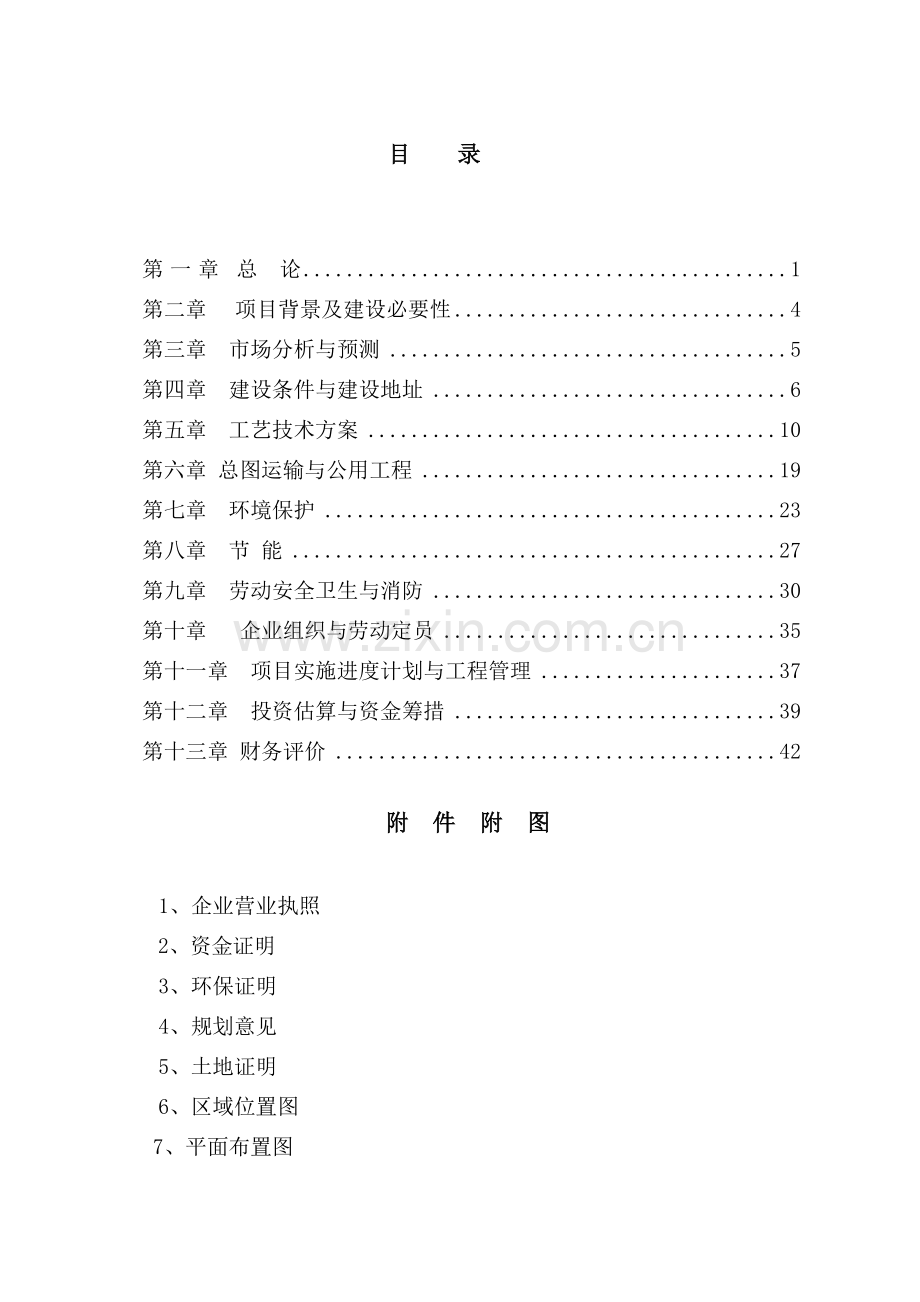

目 录

第一章 总 论 1
第二章 项目背景及建设必要性 4
第三章 市场分析与预测 5
第四章 建设条件与建设地址 6
第五章 工艺技术方案 10
第六章 总图运输与公用工程 19
第七章 环境保护 23
第八章 节 能 27
第九章 劳动安全卫生与消防 30
第十章　 企业组织与劳动定员 35
第十一章 项目实施进度计划与工程管理 37
第十二章 投资估算与资金筹措 39
第十三章 财务评价 42

附 件 附 图

1、企业营业执照
2、资金证明
3、环保证明
4、规划意见
5、土地证明
6、区域位置图
7、平面布置图

第一章 总 论
一、项目名称及承办单位
1、项目名称
年产4838吨优质钢丝绳项目
2、建设性质
新建
3、建设单位
潍坊天行建特种钢丝绳有限公司
4、报告编制单位
山东宏嘉工程造价咨询事务所有限公司
工程咨询等级：丙级
证书编号：工咨丙11820060058
发证机关：国家发展与改革委员会
二、工作依据
1、潍坊天行建特种钢丝绳有限公司与山东宏嘉工程造价咨询事务所有限公司签订的工程咨询委托书与合同书。
2、《产业结构调整指导目录》（2005年本）
3、《投资项目可行性研究指南》、《投资项目经济咨询评估指南》
4、《建设项目经济评价方法与参数》(第三版)
5、国家发改委关于编制可行研究报告的有关规定
6、有关部门及建设单位提供的资料及证明文件
三、研究范围
1、项目建设背景及建设必要性分析
2、建设条件与厂址选择
3、工程技术方案
4、职业安全卫生与消防
5、环境保护与节能
6、企业组织与劳动定员
7、项目实施进度与工程管理
8、投资估算与资金筹措
9、效益分析
四、研究结论
1、建设地址
该项目建于昌邑经济发展区，滨海大道以南。项目的建设符合城市发展规划功能分区要求，该地块配套基础设施齐全，地势平坦，交通便捷，通讯畅通，适宜项目的建设。
2、建设规模
该项目总占地面积22632平方米，总建筑面积5574平方米。
3、产品方案
6×19S＋FC－6.3 ～ 8×19S＋FC－16 电梯用钢丝绳2438吨；
6×19＋FC－9.3 ～ 6×19＋FC－15.5镀锌钢丝绳1680吨；
6×37＋FC－11 ～ 6×37＋FC－17镀锌钢丝绳720吨。
4、劳动定员
该项目需劳动人员110人，其中管理、技术人员7人，生产工人103人。
5、实施进度计划
该项目建设期为1年，计划于2008年6月份开工，预计2009年5月工程全部竣工。
6、投资估算
该项目总投资估算为2079.8万元。其中，建筑工程费329.1万元，设备（材料）购置及安装费816.8万元，公用配套设施62.8万元，其他费用120.4万元，预备费63.4万元，流动资金685.4万元。
该项目资本金为625万元。
7、资金筹措
建设资金全部由建设单位自筹解决。
8、主要技术经济指标
综合技术经济指标汇总表
序号
指标
单位
数量
备注
一
生产规模
吨
4838

1
电梯钢丝绳
吨
2438

2
镀锌园股钢丝绳
吨
2400

二
项目计算期
年
11

1
建设期
年
1

2
生产经营期
年
10

三
项目总投资
万元
2079.8

1
固定资产投资
万元
1394.4

2
流动资金
万元
685.4

四
劳动定员
人
110

五
正常年经营收入
万元
5483.5

六
总成本费用
万元
4616.3

七
销售税金及附加
万元
18.3

八
增值税
万元
183.3

九
利润总额
万元
665.6

十
所得税
万元
166.4

十一
税后利润
万元
499.2

十二
经济评价指标

1
财务内部收益率
%
28.6

2
财务净现值
万元
1401.0
Ic=12%
3
投资回收期
年
4.7
含建设期1年
十三
投资利润率
%
32.0

十四
投资利税率
%
32.9

十五
盈亏平衡点
%
31.7

第二章 项目背景及建设必要性
一、项目背景
随着我国可持续发展的战略实施，经济的快速发展，城市人口增加，新农村建设，民用住宅、写字楼、商场、交通道路、城建事业，受国家土地政策的制约，向高层建筑发展已成为不争的事实，对载人电梯、扶梯使用增加，新投入及维修用电梯绳的市场需求必然相应扩展，为项目建设奠定了市场基础，目前山东省内没有该产品生产厂家；另外镀锌用钢丝绳是渔业生产的必需品，山东是渔业大省，又可辐射舟山、黄海也提供了项目建设的市场平台。因此，潍坊天行建特种钢丝绳有限公司决定新上特种钢丝绳项目。
二、项目建设必要性
1、符合国家相关产业政策
根据《国家产业结构调整目录》（2005年本）可知，该项目既不属于其中鼓励类，也不属于限制和淘汰类，属于允许建设的范围内。由此可知，拟建项目符合国家产业政策。
2、符合市场发展需要
用于高速电梯、港口等重要用途的钢丝绳因直径粗、长度长、载荷大，国内生产能力明显不足，目前国内年需求量为30万吨，国内年供应量只有20万吨，有10万吨的缺口需要进口弥补。预计到2010年，该类重要用途钢丝绳的年需求将达到50万吨，缺口将进一步扩大。潍坊天行建特种钢丝绳有限公司根据市场需要，引进先进的生产工艺，购置先进的设备，组织一个智力人才团队，生产质优价廉的产品，在竞争中取胜。
因此，该项目不仅符合国家产业政策，而且有利于促进我国钢丝绳市场的健康快速发展，项目的建设是非常必要的。

第三章 市场分析与预测

国民经济的快速发展造就了城市的扩展，人口高度集中，新农村建设城镇化促进新兴城市的崛起，国家对耕地面积的严格控制，同时随着第三产业的兴起，各行业的写字间更是高楼林立，城市建筑高层化是必然的趋势。交通道路的建设，高架路、立交桥、轨道交通的大发展对升降机扶梯的需求也大幅度升高。大型商场、休闲场所电梯又是必须配置的设备。经新兴的物流行业也需要大量的提升货梯。市场服务面广阔，外资电梯生产商纷纷抢滩中国市场，美国的奥的斯公司、日本日立、三菱、东芝、瑞典迅达，在国内天津、上海、沈阳建立十余家电梯生产企业，据统计资料显示2007年电梯产量较2006年增长20%。对电梯钢丝绳国内需求量年新增约2万吨，维修用1.5万吨。出于电梯载人的重要用途，电梯钢丝绳的安全性，尤为重要。当前国内电梯绳生产主要有中英合资的天津布顿和无锡的赛福天两家公司，年产量2.1万吨，较上年增长15%，其他中小企业产品多用于维修。该项目生产的电梯绳产品，配备预张拉装置，使产品捻制更加紧密，使用中不再伸长，保证电梯的稳定性。从技术工艺方面有从事多年电梯绳生产的技术工艺人才和较熟悉的销售渠道，市场前景乐观。
镀锌园股钢丝绳主要用于港口装卸，船只引航及靠岸定位和渔业捕捞，特别是渔业无论是近海作业还是远洋捕捞，网具改进都要用镀锌钢丝绳。本项目产品定位于多根丝结构，镀层厚使用柔软、抗腐蚀、寿命长等特点，再由本项目产品又是以中细规格为主，立足于为近海渔业服务。肯定受到市场的响应。同时镀锌绳因工艺复杂，工艺流程长，技术附加值高，年度出口占我国出口钢丝绳总量的42%，现在仍保持5%的退税率，所以该产品具备旺盛的市场生命力。
由此可见，该项目确定的两种产品，都是技术含量高，适应国民经济发展的总趋势的高端精细产品，肯定有生命力和较好的经济效益。

第四章 建设条件与建设地址

一、建设地区概况
昌邑市位于胶东半岛西端，潍坊市东北部，北邻渤海，南邻山东省最大的水库—峡山水库，东与胶莱河、高密、平度毗邻，西与虞河、潍河、寒亭、坊子、安丘接壤。潍河纵贯南北，引黄济青输水河横跨东西。昌邑市土地面积1812km2,下设15个乡镇、819个行政村，2004年总人口67.7万，其中农业人口53.8万。
昌邑市卜庄镇位于渤海湾南岸，地处潍坊、烟台、青岛三市交界，镇内206国道、新海公路、大莱龙铁路和即将建设的荣乌高速公路横穿东西，胶莱河、廒卜路横穿南北，城镇位置优越，交通十分便利。
镇域面积240平方公里，辖49个行政村，总人口3.19万人，其中农业人口2.82万人，8.1万亩耕地。北部沿海拥有18公里海岸线，10万亩沿海滩涂湿地面积广阔，养殖鱼虾、贝类具有得天独厚的条件，有“海上银行”的美誉，是旅游、休闲、垂钓的理想场所。地下卤水和矿藏资源丰富，镇党委、政府大力实施了北部沿海开发战略，建立北部沿海经济发展区和现代农牧业经济发展区。按照科学和谐可持续发展和以人为本，高标准规划，高起点建设，高效能管理的原则，进行了规划设计，现已有海天生物、浙江银江科技、汉盈医药科技、黄岩志药、新加坡生物发电、鑫欲矿业有限公司、潍坊金茂农牧业有限公司、万丰肉牛养殖场和连成种业有限公司等一批优势企业落户卜庄镇，成为推动北部沿海乃至昌邑市经济发展的龙头。
二、建设地址
该项目建于昌邑经济发展区，滨海大道以南。项目的建设符合城市发展规划功能分区要求，该地块配套基础设施齐全，地势平坦，交通便捷，通讯畅通，适宜项目的建设。
附：区域位置图
三、自然条件
1、地形、地貌、地质资料
昌邑市位于山东半岛西北端。地理坐标跨北纬36°25′-37°08′,东经119°13′-119°37′。地处弥河冲积平原，为第四系冲积层，地势平坦开阔，东南高，西北低，地貌单一。根据国家地震局《中国地震烈度区划图》，该项目所在区为7度烈度区，该项目所有建筑物均按国家工程抗震设计规范执行。
2、水文、气象资料
昌邑市属暖温带半湿润季风区大陆性气候，气候温和，四季分明，雨量集中，雨热同期。
气温：
年平均气温：12.4℃
极端最高气温：41.0℃
极端最低气温：-22.3℃
一月份平均最低气温：-3.4℃
七月份平均最高气温：26.2℃
降水量：
年平均降水量：700毫米
年最大降雨量：1286.7毫米
年最小降雨量：382.3毫米
年最大积雪深度：280毫米
相对湿度：
年平均相对湿度：66%
年最高湿度：82%
年最低湿度：55%
风向风力：
夏季主导风向为东南风
冬季主导风向为北风
年平均风速：3.5米／秒
最大风速：22.3米／秒
日照蒸发：
年日照总时数：2500-2800小时
年平均蒸发量：2108.5毫米
最大冻土深度：540毫米
无霜期：185-211天
3、土壤
昌邑市的土壤母质多为残积、坡积、洪积和海积物。不同的土壤母质形成不同性质的土壤，全市多数区域的上层土壤发育自片岩、片麻岩、砂页岩残积、坡积和洪积物，北部滨海地带母质多为海积物。
4、流域概况
昌邑市地处莱州湾南畔，河流密度较大，主要大小河流共27条，分四个水系。以潍河水系为主体，由南向北纵贯全境，把全市分为东西两部分，以潍河以西主要是虞河东系和堤河水系，潍河以东主要是胶莱河水系。
昌邑市境内有峡山灌区（南峡山灌区、北峡山灌区）1-9干渠为主要灌溉工程，以水水源均为潍河。该工程位于北胶莱河水系，东邻胶莱河，西靠漩河。项目区属于北峡山灌区，有六干、七干渠穿过。
从水文、气象和地质条件来看，完全可满足项目建设需要。
四、区域基础设施条件
1、交通
昌邑市位于山东半岛西北端。东与掖县、平度县以胶莱河为界；南与高密县、安丘县毗连；西与潍坊市坊子区、寒亭区为邻；北濒莱州湾。市域纵长横窄中若蜂腰。市区位于市域中部偏西北，西距潍坊30公里，济南215公里。交通十分便利。
2、通讯条件
昌邑市通讯设施先进，电话全部实现了程控自动交换，可直拨国内外。形成以高速宽带为主的高效迅捷的网络，各类信息能够及时传输交流，为项目的建设提供了便利条件。
3、供电
该项目用电由园区热电公司供给，引线至厂内变配电站，电压降至0.4KV，后引至各生产车间配电所作为生产、生活电源。
4、给排水
该项目用水由园区供水管网负责供给，该项目只需与供水主管接上即可满足项目需要。
该项目排水采用雨、污分流制，雨水汇集后排入城市雨水管道，污水经污水排放管排入市政污水管网，汇入城市污水处理厂处理达标后排放。
5、采暖
该项目冬季采暖由园区热电公司供热，经换热站换热后供给，即可满足项目冬季采暖和生产用汽需要。
6、消防
整个城区消防给水以城市自来水为主，消防设施按防水规范要求设置，沿城市主干道每隔120米设一消火栓，次干道每隔150米设置一消火栓，以确保火情发生时能及时灭火，降低损失。该项目的消防应按《建筑设计防火规范》和《建筑灭火器配置设计规范》设计、配置。
五、原料消耗及来源
该项目主要原料采用热轧无扭控冷索氏体化高速轧制的盘条，盘条直径5.5～6.5mm，抗拉强度1050～1150N/mm2 ，盘条1.5～2T；锌锭、剑麻芯、黄麻芯等，原料来源稳定，供货充足。
主要原材料消耗表
序号
材料名称
规格
消耗量（吨）
来源
1
盘条
67A、45A、Φ5.5、Φ6.5
5040
宝钢、鞍钢、首钢
2
锌锭
0#
114

3
剑麻芯

200

4
黄麻芯

144

第五章 工艺技术方案
一、生产规模
该项目建成后，形成年产4838吨特种钢丝绳的生产能力。
二、产品方案及执行标准
1、产品方案
镀锌园股钢丝绳产品大纲
序号
结构规格
年产量(吨)
备注
1
6×19＋FC－9.3
120

2
6×19＋FC－11
240

3
6×19＋FC－12.5
600

4
6×19＋FC－15.5
720

5
6×37＋FC－11
120

6
6×37＋FC－13
240

7
6×37＋FC－15.5
240

8
6×37＋FC－17
120

合计　
2400

电梯钢丝绳产品大纲
序号
规格
年产量(吨)
备注
1
6×19S+FC--6.3
50

2
8×19S+FC--8
220

3
8×19S+FC--10
268

4
8×19S+FC--12
600

5
8×19S+FC--13
1000

6
8×19S+FC--16
300

合计
2438

2、执行标准
电梯钢丝绳执行GB8903-88，镀锌园股钢丝绳执行GB8919-2000。
三、生产工艺
1、工艺流程
⑴电梯钢丝绳

↗等温淬火→精拉丝→捻股→预张拉力合绳→检验→入库
盘条→表面处理→粗拉丝
↘中间拉丝→等温淬火→精拉丝→捻股→预张拉力合绳→检验→入库
⑵镀锌钢丝绳
↗等温淬火→精拉丝→热镀锌→捻股→合绳→检验→入库
盘条→表面处理→粗拉丝
↘退货处理→中间拉丝→等温淬火→热镀锌→精拉丝→捻股→合绳→检验→入库
2、工艺特点
⑴表面处理采用除锈剂除锈，减少盘条消耗，抑制酸雾产生，减少冲洗水废酸浓度，降低污染源。
⑵水箱拉丝对钢丝冷却效果好，性能稳定只需少量补充新水，降低水耗，投资经济生产效率高。
⑶PLC控制电加热退火炉温度控制精确，钢丝强度均匀，不产生烟尘、废渣、产品高质量。
⑷电加热直升、斜升镀锌炉，锌温控制精确，镀层均匀，锌耗低、环境清洁。
⑸轴承管式捻股机，转速较托轮式提高30%，生产效率高，故障少，维修费用低。
⑹预张拉力轴承管式合绳机，在国内、国际上都是先进设备，钢绳在捻制过程中预加总破断力45%～55%的张力，使绳径均匀，结构紧密，使用中电梯运行平稳，不伸长。解决电梯运行的高度差的难题。
3、生产设备
该项目生产过程采用除锈剂表面处理，湿式粗拉拔钢丝，PLC自动控制电加热退火处理和PLC电加热，垂直、斜升热镀锌，湿式钢丝精拉拔，高速轴承管式捻股机合股，预张拉力轴承管式合绳机等先进生产工艺。
详见表5-1、5-2、5-3、5-4、5-5、5-6、5-7
表5-1 主要设备及辅助设备汇总表
序号
名称
单位
数量
装机容量（Kw）
备注
一
主要设备

1
LT17/200拉丝机
台
6
222

2
LT15/305拉丝机
台
8
360

3
LT13/450拉丝机
台
2
150

4
LT11/600拉丝机
台
2
264

5
GGZ6/200捻股机
台
3
54

6
GGZ12/200捻股机
台
2
36

7
GGZ18/201捻股机
台
3
63

8
GGZ6/300捻股机
台
2
50

9
GGZ12/300捻股机
台
2
66

10
GGZ18/300捻股机
台
5
165

11
GGZ9/500捻股机
台
1
110

12
表面处理作业线
套
1
15

13
40/450热处理作业线
套
1
电机30电热250
长18米、高1.6米，退火炉40/450收线机组
14
40/450热处理作业线
套
1
电机30电热250
长4米、高1.6米镀锌炉40/450收线机组

合计

39
2115
其中电热500电机1615
二
辅助设备

15
SG-200工字轮收线机
台
6
12

16
SG-300工字轮收线机
台
8
24

17
Φ2~Φ8轧头机
台
1
3

18
Φ350拔头机
台
1
3

19
Φ250拔头机
台
3
6

20
Φ2~Φ5轧头机
台
3
6

21
3KVA对焊机
台
8
24

22
1KVA对焊机
台
12
12

23
拉力试验机
台
3
3
1T二台 3T一台
24
扭转机
台
2
2

25
弯曲机
台
2
2

26
MH门式起重机
台
1
10
Q=5T L=16M可换成3吨插车
27
2T电葫芦
台
3
12
Q=2T L=10.5M一部
L=22.5M二部
28
80T地中衡
台
1

可改用3吨吊钩称
29
0.5电葫芦
台
6
18

合计

60
137

总计

99
2252

14

表5-2 镀锌园股钢丝绳半成品、中间规格再制品、粗拉丝再制品、钢丝热处理生产流程设备配备表
序号
半成品规格
需用数量（T）
中间再制品岗地生产工艺过程
粗规格钢丝再制品生产过程
热处理钢丝数量及工作日
生产 过程
需用数量（T）
配备设备及工作天数
序号
粗丝规格
需用数量（T）
配备设备工作天数
序号
规格数量（T）
配备设备工作天数
LT17/260
LT15/350
LT15/450
LT11/600
40/450收线
1
0.5
114
1.6-0.5
115.2
215天

1
5.5-1.6 1.6
117
32.5天
1
1.6 117.6
9天
2
0.6
342
1.8-0.6
345.4

450天

2
6.5-1.8 1.8
359
90天
2
1.8 360.8
24天
3
0.7
456
2.0-0.7
460.6

438天

3
6.5-2.0 2.0
467
90天
3
2.0 469.3
26天
4
0.8
684
2.2-0.8
690.8

502天

4
6.5-2.2 2.2
701
108天
4
2.2 704.5
38天
5
1
684
2.6-1.0
690.8

395天
5
6.5-2.6 2.6
701
78天
5
2.6 704.3
34天
合计

2280

2303
215天LT17/260
2台
1390天LT15/350
4台
395天LT15/450
1台
合计

2345
398天LT11/600 1台

131天
40/450作业线
1套
表5-3 镀锌园股钢丝绳捻股、合绳、钢丝热处理生产流程设备配备表
序号
产品名称结构规格
数量（T）
绳长度（KM）
股长度（KM）
捻股设备型号及台数
合绳设备
热处理钢丝
GGZ6/200
GGZ12/200
GGZ18/200
GGZ6/300
GGZ12/300
GGZ18/300
GSZ9/500
规格
数量（T）
工作天数
1
6×19+FC-9.3
120
420
2520
下捻124
中捻82

13天
Δ1.6
116
9.2
2
6×19+FC-11
240
618
3708
182
106

25天
Δ1.8
346
24.5
3
6×19+FC-12.5
600
1184
7104

298
203

52天
Δ2.0
462
29
4
6×19+FC-15.5
720
912
5472

228
156

46天
Δ2.2
693
39.6
5
6×37+FC-11
120
311
1866
109
75
75

13天
Δ2.6
693
33.8
6
6×37+FC-13
240
432
2592
130
85
72

16天

7
6×37+FC-15
240
320
1920
95
55
48

10天

8
6×37+FC-17
120
122
732

6天

合计
2400

640 GGZ6/2002台
403 GGZ12/2002台
195 GGZ18/2001台
558 GGZ6/3002台
385 GGZ12/300 2台
18 GGZ18/300
181天0.5台

2310
136

表5-4 电梯钢丝绳生产设备配备表
序号
设备型号及技术性能
配置台数
工作负荷
备注
1
LT17/260水箱拉丝机：拉拔0.3-0.6钢丝、速度8米/秒、电机37Kw Q=2.5T
4
98%

2
LT16/350拉丝机：拉拔0.6-0.8钢丝、速度8米/秒、电机75Kw Q=3T
4
98%

3
LT13/450拉丝机：拉拔0.8-1.3钢丝、速度6米/秒、电机75Kw Q=5.2T
1
130%

4
LT11/600拉丝机：拉拔粗规格钢丝、速度4米/秒、电机132Kw Q=6.3T
1
95%

5
热处理32/Φ450生产作业线、用于钢丝再制品热处理。电热280Kw电机32Kw
1套
90%
亦可以改燃煤链条炉排加热
6
线材表面处理作业线，用于清理线材及钢丝预处理 电机 12Kw
1套
40%

7
GGZ18/200大轴承式捻股机：捻制0.3-0.8钢丝、转速1400转/分电机18.5Kw
2
95%

8
GGZ18/300大轴承式捻股机：捻制0.5-1.5钢丝、转速1000转/分电机30Kw
5
98%

9
GSZ9/630在线张拉管式合绳机：可产绳径6.3-25、转速500砖/分、电机功率3台140Kw。GSZ9/500合绳机性能同上，差别生产绳径6.5-15.5
1
60%
该项目产品大纲为中线规格，选用GGZ9/500合绳机为宜
10
a、SG200工字轮收线机
4
95%

b、SG300工字轮收线机
4
95%

c、Φ350拔头机
3

d、Φ2-Φ8轧头机
1

e、Φ2-Φ5轧头机
3

f、电接机带砂轮

5KVA
2

3KVA
5

1KVA
5

11
a、2T L=22.5电葫芦天车
2

b、2T L=10.5电葫芦天车
1

合计

50台套

表5-5 电梯钢丝绳半成品钢丝规格数量明细表
序号
规格
数量（吨/年）
生产工艺
1
Φ0.3
59.8
Δ1.0-Δ0.3
2
Φ0.4
59.2
Δ1.2-Δ0.4
3
Φ0.46
132.5
Δ1.3-Δ0.46
4
Φ0.50
221
Δ1.6-Δ0.5
5
Φ0.52
166.4
Δ1.61-Δ0.52
6
Φ0.56
4.2
Δ1.7-Δ0.56
7
Φ0.60
84.5
Δ1.8-Δ0.6
8
Φ0.65
165.2
Δ2.0-Δ0.65
9
Φ0.80
1010
Φ2.2-Φ0.8
10
Φ0.92
49.6
Φ2.2-Φ0.9
11
Φ0.10
267.8
Φ2.2-Φ1.0
12
Φ0.12
24.5
Δ2.6-Δ1.2
13
合计
2244.7

表5-6 电梯钢丝绳粗、中规格拉丝再制品数量明细表
序号
规格
数量
生产工艺
序号
规格
数量
生产工艺
1
1.8
165.2
5.5-1.8
1
1
59.8
2.6-1.0
2
2
392.5
6.5-2.0
2
1.2
59.2
2.6-1.2
3
2.2
851.1
6.5-2.2
3
1.3
221
2.6-1.3
4
2.4
82.8
6.5-2.4
4
1.6
321
2.6-1.6
5
2.6
364.8
6.5-2.6
5
1.7
66.3
2.6-1.7
6
2.8
387.3
6.5-2.8

小计
2243.7

小计
727.3

表5-7 电梯钢丝绳钢丝热处理明细表
序号
规格
数量（T）
1
ΔΦ1.0
59.8
2
ΔΦ1.2
59.2
3
ΔΦ1.3
221
4
ΔΦ1.6
321.2
5
ΔΦ1.7
66.3
6
ΔΦ1.8
165.2
7
ΔΦ2.0
392.2
8
ΔΦ2.2
851.1
9
ΔΦ2.4
82.8
10
ΔΦ2.6
24.8

小计
2243.6
11
×Φ2.6
340
12
×Φ2.8
387.3

小计
727.3

总计
2970.9
注：DV=25 32线 η=90% 32/450机组262 电机22KW
4、设备工作小时
⑴连续加热作业线设备年作业7920小时。
⑵独立操作设备年作业7884小时。
第六章 总图运输与公用工程
一、总图运输
1、总平面布置
遵循紧凑布局、节约用地的原则，根据建设单位发展需要对工程的整体要求，在满足生产工艺和结合公用设施的前提下进行厂区总平面布置。
车间位于用地的南侧，金属制品生产原料场地位于用地的北侧，西侧为料场和表面处理车间。办公生活用房位于用地的北侧。
附：总平面布置图
2、道路布置
该项目道路采用城市型道路断面形式，水泥混凝土刚性路面。
3、运输
该项目年运输量10336吨，其中运入5498吨，运出4838吨。厂区运输建一个720平米原料场，配备Q=5T、L=16M、MH门式起重机或3吨叉车，厂内原料和成品运出外委。厂区北侧、两侧各设一个出口。设80吨地中衡一座。
二、建筑工程
1、主要建筑物
该项目总占地面积22632平方米，总建筑面积5574平方米，主要建构筑物见下表：
主要建构筑物表
序号
建筑物名称
结构
建筑面积(m2)
1
主要生产车间
框架
3672
2
热处理车间
框架
180
3
办公楼
砖混
540
4
单身宿舍楼
砖混
462
5
原料场

720
6
水池
钢混
450m3

合计

5574
2、土建工程
车间单层布置，框架结构，屋顶由彩色墙板构成；办公楼、单身宿舍楼砖混结构，单层布置，外墙刷涂料和贴瓷砖，内墙涂料，地面铺地面砖。
三、供水工程
1、水源
该项目水源取自经济发展区供水管网，供水主管接入厂区各供水点即可满足项目用水。
2、用水量估算
该项目用水主要是生产用水、生活用水和消防用水。
根据生产工艺安排，该项目设为三个封闭的循环水系统，表面处理车间冲洗水；热镀锌、热处理冷却水循环；拉丝润滑液系统，循环水量为80吨/时。由于生产过程中蒸发损失，每日补充水10吨，由水泵提升形成循环。公司定员110人，生活用水定额按40L/日·人，日耗水4.4m3。消防用水按30L/S考虑，火灾延续时间按2小时考虑，用水量为216m3。其他用水和未预见用水量及管道渗漏按日耗水5.6m3考虑，该项目年用水量约6816m3。
四、排水工程
该项目厂区排水系统采用雨污分流制，分设生活污水和废水排水管网。
1、生活污水
生活污水主要是职工洗涤污水及冲刷粪便用污水。
生活污水--厂区生活污水管网--生活污水调节池--污水泵--地埋式污水处理装置--消毒--排放。
2、生产废水
该项目产生的生产废水主要是盘条表面处理车间产生的冲洗废水和镀锌热处理产生的污水，经厂内处理后达标排入园区污水管网。
3、雨水
雨水和道路冲刷用水采用地面自然漫流方式近排入城市雨水管网。
五、供电工程
1、用电负荷等级
该项目用电负荷主要分为仪器设备用电、照明用电等设备用电，主要用电设备中断供电会造成较大的经济损失，根据电气负荷等级划分规范要求，用电负荷等级为三级。
2、电源
该项目自园区供电管网引线至厂内变配电站，电压降至0.4KV，后引至各生产车间配电所作为生产、生活电源。
3、负荷计算
该项目设备装机总容量约2460KW，其中电机及照明1960KW，电热装机容量500KW。采用需要系数法对该项目用电负荷进行计算，需要系数为0.50，拟在0.4KV低压侧装设静电电容器自动补偿设备，补偿后全厂功率因数为0.95，该项目全年耗电量约为970万KWH。
4、供电方案
新建10KV配电室一座，设置2台800KVA变压器及相应的配电、控制等设备。电气主接线采用单母线式，厂区内供电采用电缆，由变电站放射式直埋引入各用电户。厂区内其它建筑供电根据《工业及民用建筑设计规范》进行布置。
5、防雷与接地
根据自然条件、当地雷电日数、建筑物的高度和重要程度，厂区内所有建筑物均属二、三类防雷建筑物。采用屋顶女儿墙上设置避雷带，利用柱子内钢筋作接地引下线、基础内钢筋网作综合接地体，构成整个防雷接地系统。
接地系统采用TN-C-S接地系统，综合接地电阻不大于10Ω。在各建筑物进线处作总等电位联结，卫生间作局部等电位联结。综合接地电阻不大于10Ω。所有供重要弱电设备用电的配电箱内均设置防雷电感应的保护器。
六、采暖、生产用汽与通风
1、采暖
根据“采暖通风与空气调节设计规范”，该地区属于采暖地区。该项目采取集中供暖方式取暖，热源取自园区热力管网，采暖热负荷指标按75w/m2计，采暖热负荷为75kw。主供热管道沿厂内道路敷设直供各用户。采暖热媒为95/70℃热水，经厂区换热站换热后供给。系统形式上采用上供下回同程式系统。采暖设备为四柱813型铸铁散热器(0.8MPa)。所有敷设于室外、地沟、非采暖房间等的采暖供回水管道均需保温。保温材料采用50mm厚的超细玻璃棉管壳。
2、生产用汽
该项目生产用热为表面处理车间和镀锌车间，每小时0.23吨，蒸汽压力0.25MPa。
3、通风
为改善周围环境温度和工人劳动条件，车间内采用轴流式通风机整体通风，热镀锌清洗槽局部配置钟罩排风斗及排风机。
七、通讯
该项目设外线电话8部，其中，厂内行政管理电话5部，原材料供应部1部，销售部2部。同时为便于全厂的生产管理，便于调度人员及时了解生产运行情况，迅速便捷地进行指挥、调度及监督生产运行过程，该项目拟设置100门生产调度电话总机一部，厂内线路均采用暗线敷设方式。
八、检化验设施
该项目为满足年产4838吨钢丝绳，生产原料、生产过程、成品的化学成分分析和物理、机械性能试验的需要，设置检、化验室，内设定碳分析仪一套，1吨拉力试验机二台，3吨拉力试验机一台，弯曲机一台，扭转机一台，化学化验器皿一套。

第七章 环境保护
一、设计依据
1、《中华人民共和国环境保护法》
2、《中华人民共和国水污染防治法》
3、《中华人民共和国大气污染防治法》
4、《固体废物污染环境防治法》
5、《环境噪声污染防治法》
6、国家环保局《建设项目环境保护设计规定》
7、《国务院建设项目环境保护合理条例》(1998年国令253文)
8、1998年11月29日颁布实施的《建设项目环境保护管理》条例
9、《大气污染物综合排放标准》GBl6297—1996
10、《污水综合排放标准》GB8978—1996
11、《工业企业厂界噪声标准》GBl2348—90
12、《环境空气质量标准》GB3095—96
13、《山东省大气污染物排放标准》DB37／006—91
14、《城市区域环境噪声标准》GB3096—93
二、设计原则
积极采用先进而成熟的工艺，最大限度利用资源，尽可能将三废消除在工艺内部，加强污染物治理措施，确保排放物符合国家规定的排放标准。
三、施工期环境影响分析
1、施工期污染源
⑴施工期噪声污染源
施工期的噪声主要来源于包括施工现场的各类机械设备和物料运输的交通噪声。施工场地噪声主要是施工机械设备噪声，物料装卸碰撞噪声及施工人员的活动噪声，各施工阶段的主要噪声源及其声级见表。声级最大的是电钻，可达115dB(A)。物料运输的交通噪声主要是各施工阶段物料运输车辆引起的噪声，各阶段的车辆类型及声级见下表。
各施工阶段主要噪声源状况
施工阶段
声源
声级
施工阶段
声源
声级
土石方阶段
挖土机
78-96
装修、安装阶段
电钻
100-115
冲击机
95
电锤
100-105
空压机
75-85
手工钻
100-105
打桩机
95-105
无齿锯
105
底板与结构阶段
混凝土输送泵
90-100
多功能木工刨
90-100
振捣器
100-105
混凝土搅拌机
100-110
电据
100-110
云石机
100-110
电焊机
90-95
多角磨光机
100-115
空压机
75-85

交通运输车辆声级
施工阶段
运输内容
车辆类型
声级/d
