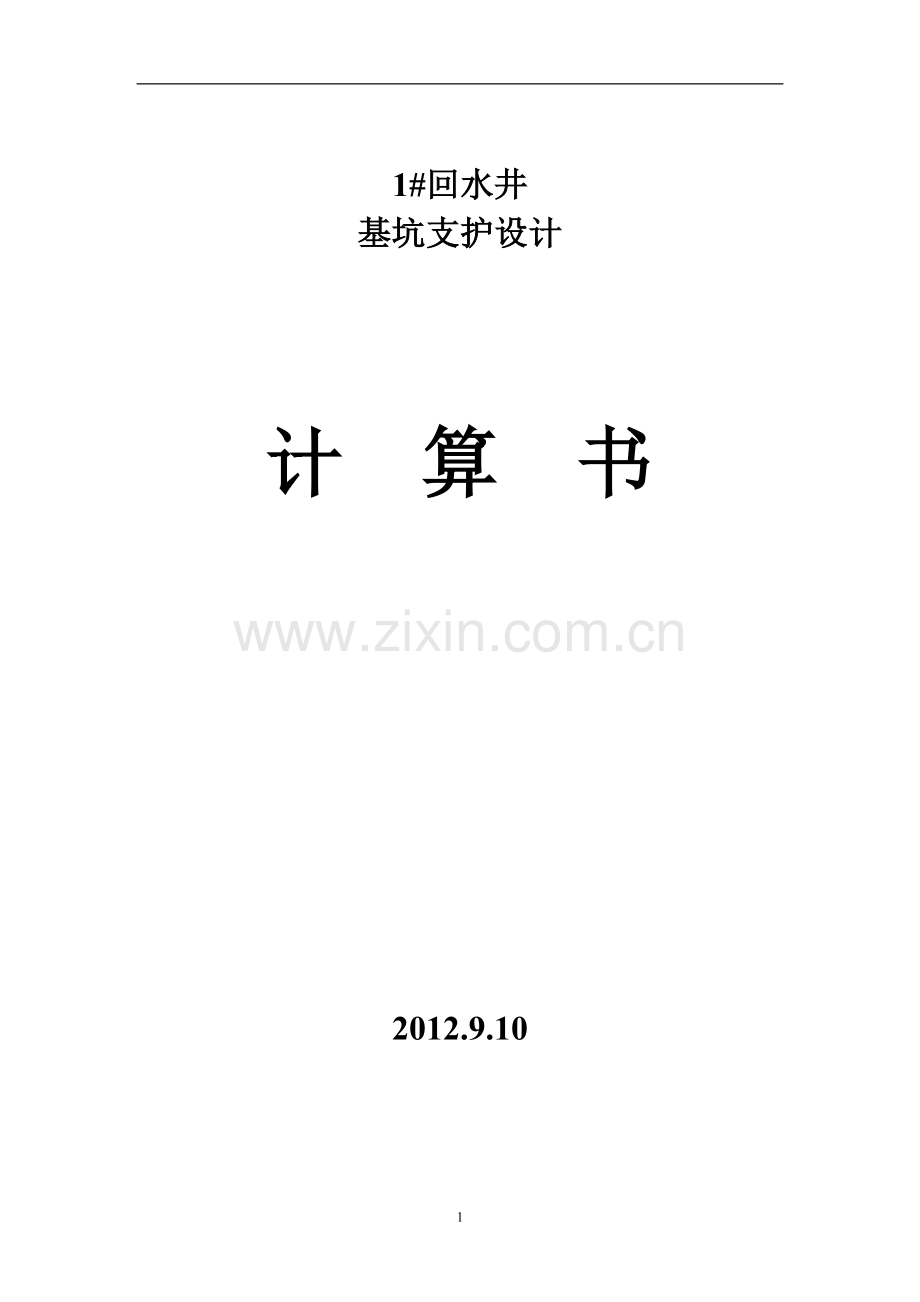

1#回水井
基坑支护设计

计 算 书

2012.9.10

目 录

一、计算书说明 1
二、各工况计算 2
2.1 护壁围压计算 2
2.2 护壁内力计算 4
一、计算书说明
本计算书采用“天汉2005版”计算，配筋采用“启明星工程计算器”计算，整个基坑按一级基坑考虑。
1#回水井位于已建厂房J列14-14a轴线间，平面净空尺寸4.5m×5m，回水井壁厚350mm，采用C30防水混凝土，抗渗等级P8，砼垫层C15，均配置双层双向钢筋网，井内设现浇钢筋砼板式楼梯。底板面标高-9.0m，顶板面标高0.1m，底板厚400mm，顶板厚300mm。基坑周长为23.4m，面积为34m2，基坑开挖最深处为10m。左右两侧距基坑壁1.6m处为厂房立柱，环境条件较复杂，安全等级按一级考虑。
基坑总体围护方案：基坑顶部采用放坡卸载+水泥砂浆护面，下部采用钢筋混凝土护壁，护壁厚度为200mm，采用7段，局部8段（楼梯处）。
计算模型：
1. 基坑周边超载取为5kPa。
2. 计算顺序：把每段护壁简化成护壁体系，每一米设一道，首先采用天汉“桩锚撑支护”模块计算护壁体系围压，然后采用天汉“撑杆”模块计算护壁受力（轴力、剪力、弯矩。
3. 采用 “启明星工程计算器”计算配筋。
二、各工况计算
2.1 护壁围压计算
2.1.1 计算简图

2.1.2 计算输入信息

2.1.3 弹抗结果
2.2 护壁内力计算
2.2.1 护壁内力简图
1 轴力图

2 剪力图

3 弯矩图

2.2.2 各工况计算
1 第一工况
A、受力计算
杆件单元内力： 共 8 个杆件单元(1指起端，2指终端)
杆件单元内力： 轴力、剪力单位为KN，弯矩为KN.m
单元号 轴力 剪力1 剪力2 弯矩1 弯矩2
1 57 52 -0 49 -17
2 57 0 -52 -17 49
3 52 57 0 49 -31
4 52 0 -57 -31 49
5 57 52 -0 49 -17
6 57 0 -52 -17 49
7 52 57 0 49 -31
8 52 -0 -57 -31 49

节点位移： 共 8个节点
节点号 位移X(mm) 位移Y(mm)
1 0 -0
2 0 -1
3 -0 -0
4 -0 0
5 -0 1
6 0 0
7 3 0
8 -3 0
B、配筋计算

2 第二工况
A、受力计算
杆件单元内力： 共 8 个杆件单元(1指起端，2指终端)
杆件单元内力： 轴力、剪力单位为KN，弯矩为KN.m
单元号 轴力 剪力1 剪力2 弯矩1 弯矩2
1 34 31 -0 29 -10
2 34 0 -31 -10 29
3 31 34 -0 29 -18
4 31 0 -34 -18 29
5 34 31 -0 29 -10
6 34 -0 -31 -10 29
7 31 34 0 29 -18
8 31 0 -34 -18 29

节点位移： 共 8个节点
节点号 位移X(mm) 位移Y(mm)
1 0 -0
2 0 -0
3 -0 -0
4 -0 0
5 -0 0
6 0 0
7 2 0
8 -2 0
B、配筋计算

3 第三工况
A、受力计算
杆件单元内力： 共 8 个杆件单元(1指起端，2指终端)
杆件单元内力： 轴力、剪力单位为KN，弯矩为KN.m
单元号 轴力 剪力1 剪力2 弯矩1 弯矩2
1 108 98 -0 94 -33
2 108 0 -98 -33 94
3 98 108 0 94 -59
4 98 0 -108 -59 94
5 108 98 -0 94 -33
6 108 -0 -98 -33 94
7 98 108 0 94 -59
8 98 0 -108 -59 94

节点位移： 共 8个节点
节点号 位移X(mm) 位移Y(mm)
1 0 -0
2 0 -2
3 -0 -0
4 -0 0
5 -0 2
6 0 0
7 6 0
8 -6 0
B、配筋计算

4 第四工况
A、受力计算
杆件单元内力： 共 8 个杆件单元(1指起端，2指终端)
杆件单元内力： 轴力、剪力单位为KN，弯矩为KN.m
单元号 轴力 剪力1 剪力2 弯矩1 弯矩2
1 139 127 -0 122 -43
2 139 -0 -127 -43 122
3 127 139 -0 122 -76
4 127 0 -139 -76 122
5 139 127 0 122 -43
6 139 -0 -127 -43 122
7 127 139 0 122 -76
8 127 0 -139 -76 122

节点位移： 共 8个节点
节点号 位移X(mm) 位移Y(mm)
1 0 -0
2 0 -2
3 -0 -0
4 -0 0
5 -0 2
6 0 0
7 8 0
8 -8 0
B、配筋计算

5 第五工况
A、受力计算
杆件单元内力： 共 8 个杆件单元(1指起端，2指终端)
杆件单元内力： 轴力、剪力单位为KN，弯矩为KN.m
单元号 轴力 剪力1 剪力2 弯矩1 弯矩2
1 14 13 -0 12 -4
2 14 0 -13 -4 12
3 13 14 0 12 -7
4 13 0 -14 -7 12
5 14 13 -0 12 -4
6 14 0 -13 -4 12
7 13 14 0 12 -7
8 13 -0 -14 -7 12

节点位移： 共 8个节点
节点号 位移X(mm) 位移Y(mm)
1 0 -0
2 0 -0
3 -0 -0
4 -0 0
5 -0 0
6 0 0
7 0 0
8 -0 0 节点位移： 共 8个节点
节点号 位移X(mm) 位移Y(mm)
1 0 -0
2 -0 -1
3 -0 -0
4 -0 0
5 -0 1
6 0 0
7 5 0
8 -5 0
B、配筋计算
按构造配筋。
