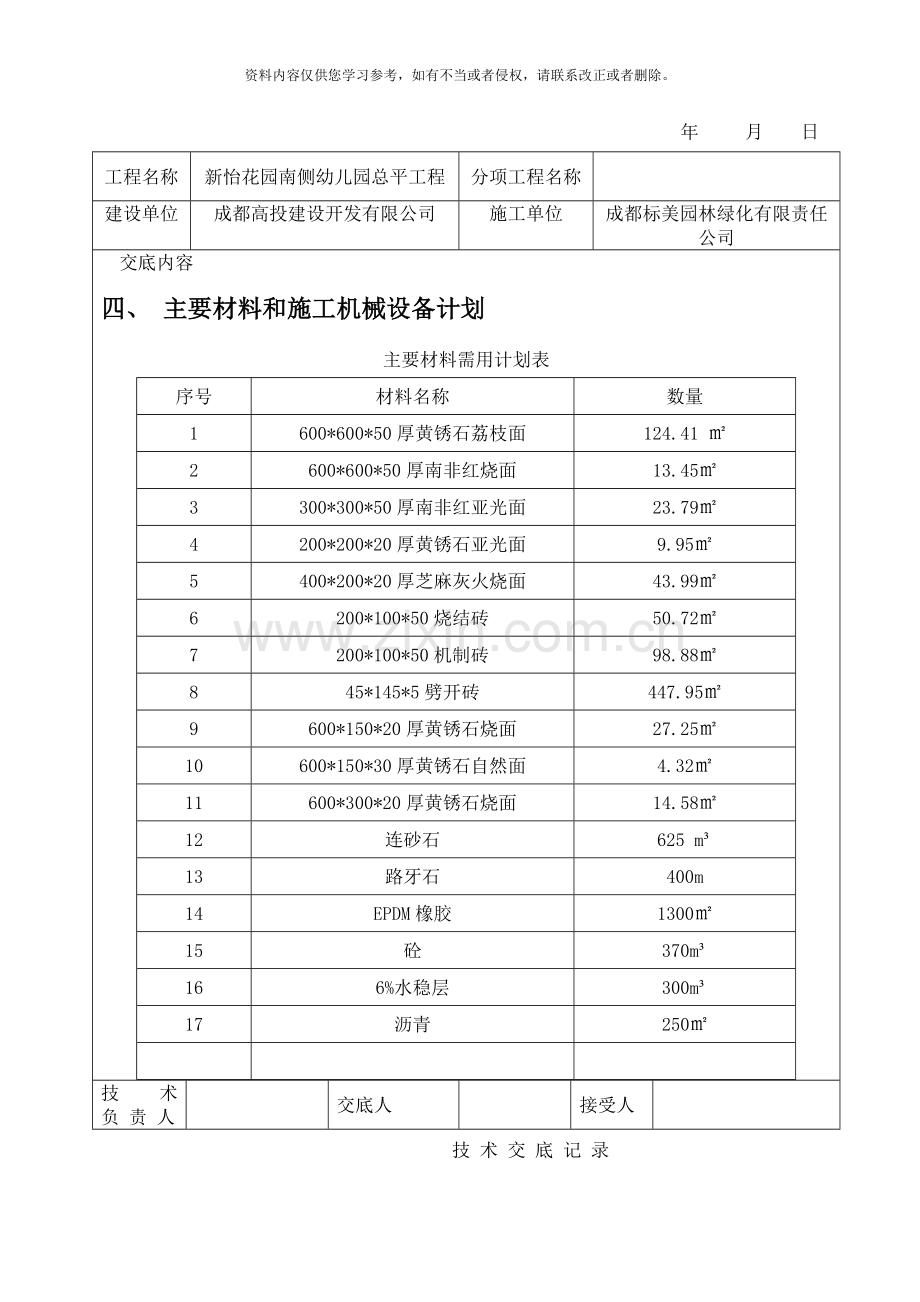

资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。技术交底记录年月日工程名称新怡花园南侧幼儿园总平工程分项工程名称建设单位成都高投建设开发有限公司施工单位成都标美园林绿化有限责任公司交底内容第一节施工部署一、总体部署原则及施工顺序总平工程包括广场铺装、围墙、景墙、沥青路面、安装、植物绿化。 1、广场景观工程根据工程的施工进度总计划和施工现场对场地占用的基本情况, 每个流水段各个工序的施工组织顺序如下: 准备工作: 认真熟悉室外工程的图纸、规范、施工规程, 仔细复核标高。建筑物周边的基坑回填土施工完成, 按照验收规范进行相应土工试验, 并经过甲方、监理、质监站验收合格后。施工场地范围内的机电设备、临时设施全部拆除。室外广场施工: 垫层浇筑、排水沟安装、广场石材铺贴等。二、施工进度计划根据新怡花园南侧幼儿园总平工程的工期要求, 将工程竣工日期初定于年月日。三、主要劳动力计划劳动力需用计划表序号工种人数 1 铺贴工 15 2 砌筑工 15 3 安装工 15 4 钢筋工 10 5 水电工 6 技术负责人交底人接受人技术交底记录年月日工程名称新怡花园南侧幼儿园总平工程分项工程名称建设单位成都高投建设开发有限公司施工单位成都标美园林绿化有限责任公司交底内容四、主要材料和施工机械设备计划主要材料需用计划表序号材料名称数量 1 600*600*50厚黄锈石荔枝面 124.41 ㎡ 2 600*600*50厚南非红烧面 13.45㎡ 3 300*300*50厚南非红亚光面 23.79㎡ 4 200*200*20厚黄锈石亚光面 9.95㎡ 5 400*200*20厚芝麻灰火烧面 43.99㎡ 6 200*100*50烧结砖 50.72㎡ 7 200*100*50机制砖 98.88㎡ 8 45*145*5劈开砖 447.95㎡ 9 600*150*20厚黄锈石烧面 27.25㎡ 10 600*150*30厚黄锈石自然面 4.32㎡ 11 600*300*20厚黄锈石烧面 14.58㎡ 12 连砂石 625 m³ 13 路牙石 400m 14 EPDM橡胶 1300㎡ 15 砼 370m³ 16 6%水稳层 300m³ 17 沥青 250㎡技术负责人交底人接受人技术交底记录年月日工程名称新怡花园南侧幼儿园总平工程分项工程名称建设单位成都高投建设开发有限公司施工单位成都标美园林绿化有限责任公司交底内容主要机械设备需用计划表序号机械设备名称数量用途 1 压路机20T( 振动) 1 碾压路面 2 挖掘机300C 1 平整场地 3 打夯机 4 夯实地面 4 铲车10T 1 运土第二节、施工准备在室外工程开工以前, 要作好各方面的施工准备工作, 包括图纸会审、现场实地标高核实等。需要现场协调解决的问题有: 临时设施及围墙的拆除、与总包单位的配合等。一、组织图纸会审, 对市政道路施工完毕的现场进行标高复核, 根据图纸提供的标高与现场实际测量标高对比, 确定挖填土方量。二、临时设施及围墙的拆除。( 1) 根据室外工程的进度安排, 将临时设施全部拆除。( 2) 现场施工部位的大门和围墙拆除并向外移。使施工部位在围墙内, 以确保安全和文明施工的实施, 便于成品保护和环境保护。技术负责人交底人接受人技术交底记录年月日工程名称新怡花园南侧幼儿园总平工程分项工程名称铺装工程建设单位成都高投建设开发有限公司施工单位成都标美园林绿化有限责任公司交底内容第三节、景观工程施工工艺一、铺装工程铺装工程面层主要由花岗石组成。垫层做法由150厚连砂石垫层、 100厚砼垫层组成。铺装工程的好坏直接关系到整个工程的外部效果。为此, 我们要加强施工力量、加强施工质量监督, 严格按照施工规范实施。在整个铺装工程中, 重点设置素土夯实度、垫层的密实度和面层的标高三个质量控制点。在此我们对铺装工程中最常见的铺装方法进行介绍, 具体如下: 1、施工准备 ( 1) 技术交底进行施工图交底, 认真阅读施工图, 对照施工技术规范及质验标准, 制订相应技术措施, 检查落实班组的施工准备情况, 做到施工质量、进度的事前控制。然后将施工技术方案报请监理工程师审批方可施工。 ( 2) 材料准备铺装工程中, 由于工程量大, 面积广, 需事先确定各种材料的数量和规格, 特别是花岗石石材。石材在进料时要把好材料的规格尺寸, 机械强度和色泽一致的质量关。 ( 3) 场地放样、定标高按照广场设计图所绘的施工坐标点, 将所有坐标点测设到场地上并打桩定点。然后以坐标桩点为准, 根据广场设计图, 在场地地面上放出场地的边线, 主要地面设施的范围线和挖方区、填方区之间的零点线。然后定出坐标桩点标高, 注意尽量采用共同基准点。 ( 4) 地形复核对照广场竖向设计图, 复核场地地形。各坐标点、控制点的自然地坪标高数据, 有缺漏的要在现场测量补上。技术负责人交底人接受人技术交底记录年月日工程名称新怡花园南侧幼儿园总平工程分项工程名称铺装工程建设单位成都高投建设开发有限公司施工单位成都标美园林绿化有限责任公司交底内容 ( 5) 场地平整、无机料铺设、混凝土垫层浇筑及石材铺装时找坡控制在场平前, 先从主楼掉层引出水准控制点, 并延主楼周围布置10个以上高程控制点, 以形成闭合控制网。根据竖向布置图, 定出高程变化点, 并连接放出高程线, 以此控制线进行场平并找坡。在无机料铺设及混凝土施工中同样使用高程线进行找坡控制。在石材铺贴时, 应根据实际情况做好顺坡、交点的处理, 并按照整块石材进行找坡的原则, 同时杜绝出现两个坡度交接处的不连续, 因此在混凝土垫层浇筑时, 应当充分考虑高程变化线的连续性, 保证地面找坡自然。 2、地面施工 ( 1) 挖方与填方施工根据设计的标高进行挖填土方。填方时应当先深后浅、先分层填实深处, 按施工规范每填一层就夯实一层。 ( 2) 场地平整与找坡挖填方工程基本完成后, 对挖填出的新地面进行整理。要铲平地面, 使地面平整度限制在0.05米内。根据各坐标桩标明的该点填挖高度和设计的坡度数据, 对场地进行找坡, 保证场地内各处地面都基本达到设计的坡度。根据场地旁存在道路、管线等因素, 确定边缘地带的竖向连接方式, 调整连接点的地面标高。还要确认地面排水口的位置, 调整排水沟管底部标高, 使广场地面与周边地平的连接更自然, 排水、通道等方面的矛盾降到最低。 ( 3) 素土夯实技术负责人交底人接受人技术交底记录年月日工程名称新怡花园南侧幼儿园总平工程分项工程名称铺装工程建设单位成都高投建设开发有限公司施工单位成都标美园林绿化有限责任公司交底内容素土夯实是重要的质量控制工作, 首先应清除腐植土, 清除日后地面下陷隐患。基础开挖时, 机械开挖应预留10～20cm的余土使用人工挖掘。当挖掘过深时, 不能用土或细石等回填。夯实: 当挖土达到设计标高后, 可用打夯机进行素土夯实, 达到设计要求素土夯实的密实度《铺地≥0.85, 建筑物( 消防车道) ≥0.93) 。当夯实过程中如果打夯机的夯头印迹基本看不出时, 可用环刀法进行密实度测试。如果密实度尚未达到设计要求, 应不断夯实, 直到达到设计要求为止。 ( 4) 连砂石垫层首先要控制连砂石的质量。根据肉眼观察, 禁止风化连砂石进场, 避免树枝等有机质混入, 并按设计要求控制石子颗粒大小。标高的控制, 为保证广场和路面标高合理, 控制造价, 保证施工质量, 控制好垫层的厚度很重要。在回填时先在场地内设置好标高控制点, 并注意对控制点的保护。回填时其虚铺厚度应有所控制, 以便在夯实后能达到要求。连砂石垫层的夯实。一般采用压路机压实, 以保证质量。 ( 5) 混凝土垫层的浇筑本工程在混凝土垫层的浇筑必须控制厚度和强度, 按施工图做好砼强度试块检测工作。在完成的基层上定点放线, 每10m为一点, 根据设计标高, 在每块浇筑范围边缘处放中间桩和边桩。并在边缘处放置施工挡板。挡板的高度应在混凝土垫层以上, 但不要太高, 并在挡板划好标高线。复核、检查标高线和各设计标高点的正确无误后, 可进入下道工序。在浇筑混凝土垫层前, 在干燥的基层上洒一层水, 然后浇筑、捣实混凝土, 浇筑时应当采用平板振捣器或者插入式振捣器, 并用刮杠将顶面刮平, 顶面调整至设计标高。施工中要注意局部区域的坡度要求。混凝土垫层施工完成后, 应及时开始养护, 并及时对砼基层进行伸缩缝的切割。切割垫层时应采用路面切割机, 切割时应按照每5~7m跨为间距切割( 与地面石材缝隙对应) , 切割深度以切割至无机料层为宜即切割深度≥150mm。切割间距应保技术负责人交底人接受人技术交底记录年月日工程名称新怡花园南侧幼儿园总平工程分项工程名称铺装工程建设单位成都高投建设开发有限公司施工单位成都标美园林绿化有限责任公司交底内容面层石材铺装时拼缝与伸缩缝位置吻合。可用湿的稻草、湿砂及塑料薄膜覆盖在路面上进行养护。混凝土必须养护达到100％的强度后, 方可在垫层上堆放材料及行车。 ( 6) 花岗岩面层的铺装 6.1广场铺装花岗岩面层施工工艺流程: 素土夯实→连砂石垫层→混凝土垫层→清理地面→弹中心线→试拼、铺贴→养护、嵌缝→清洗。面层铺装是铺装的又一个重要的质量控制点, 必须控制好标高, 结合层的密实度及铺装后的养护。在完成的稳定层上放样, 根据设计标高和位置打好横向桩和纵向桩, 纵向线每隔板块宽度1条, 横向线按施工进展向下移, 移动距离为板块的长度。在稳定层上扫净后, 洒上一层水, 略干后先将1: 3的干硬性水泥砂浆在稳定层上平铺上一层, 厚度为3cm厚作结合层用, 铺好后抹平。再在上面薄薄的浇一层水泥浆, 然后按设计的图案铺好, 注意留缝间隙按设计要求保持一致, 面层每拼好一块, 就用平直的木板垫在顶面, 以橡皮锤在多处振击( 或垫上木板, 锤击打在木板上) 使所有的石板的顶面均保持在一个平面上, 这样可使石材铺装十分平整。路面铺好后, 再用干燥的水泥粉撒在路面上并扫入砌块缝隙中, 使缝隙填满, 最后将多余的灰砂清扫干净。以后, 石板下面的水泥砂浆慢慢硬化, 使板与下面稳定层紧密结合在一起。施工完后, 应多次浇水进行养护。 6.2墙面铺装 6.2.1、找平: 铺贴墙砖时, 应对铺贴的墙体表面进行处理, 清除表面污物, 并洒水湿润, 然后用水泥沙浆混合找平, 待找平层完全干爽后再进行铺贴。 6. 2.2、弹线: 根据设计铺贴图样的要求, 确定排砖方案, 在干爽的找平层上弹出砖逢位置线。技术负责人交底人接受人技术交底记录年月日工程名称新怡花园南侧幼儿园总平工程分项工程名称塑料排水管道安装工程建设单位成都高投建设开发有限公司施工单位成都标美园林绿化有限责任公司交底内容 6. 2.3、铺贴: 在找平层上喷洒足够的水, 然后在砖背面均匀抹上1: 2水泥沙浆( 水泥用普通的合格水泥标号为325#硅酸盐水泥) , 混合后的标号在200#以下( 若混合沙浆标号过高, 其后期应力会令砖体的釉面产生迫裂, 造成工程质量事故) , 沙浆厚度1.2~1.6mm为宜, 铺贴大规格釉面砖时适当加厚, 用木锤轻轻拍牢平整, 避免空鼓, 并随时用直尺找平。 6. 2.4、修整: 贴完一定面积后, 用水泥浆或专用的勾缝剂( 有的也可用白水泥) 在砖缝填补刮平; 最后还应清除砖面污物, 加强护养。第四节安装工程一、塑料排水管道安装工程( UPVC管) 1、材料要求: 管材为硬质聚氯乙烯( UPVC) 所用粘接剂应是同一厂家配套产品, 应与卫生洁具连接相适宜, 并有产品合格证及说明书。管材内外表层应光滑, 无气泡、裂纹, 管壁薄厚均匀; 色泽一致。直管段挠度不大于1%。管件造型应规矩, 光滑无毛刺。承口应有梢度, 并与插口配套。其它材料, 粘接剂、型钢、圆钢、卡件、螺栓、螺母, 肥皂等。 2、主要机具: 手电钻: 冲钻、手锯、铣口器、钢刮板、活板手, 手锤、水平尺, 套丝板, 毛刷、棉布、线坠等。 3、作业条件: 埋设管道应挖好槽沟要平直, 必须有坡度沟底夯实。暗装管道首先应核对各种管道的标高坐标的排列有无矛盾。预留孔洞, 预埋件已配合完成, 土建模板已拆除。操作场地清理干净, 安装高度, 超过3．5米应搭好架子。技术负责人交底人接受人技术交底记录年月日工程名称新怡花园南侧幼儿园总平工程分项工程名称塑料排水管道安装工程建设单位成都高投建设开发有限公司施工单位成都标美园林绿化有限责任公司交底内容室内明装管道要与结构进度相隔二层的条件下进行安装室内地平线应弹好, 初装修抹灰工程已完成, 安装场地无障碍物。 4、操作工艺: 1) 工艺流程: 安装准备工作预制加工干管安装立管安装支管安装卡件固定资产封口堵洞闭水试验通水试验预制加工: 根据图纸要求并结合实际情况, 按预留口位置测量尺寸, 绘制加工草图。根据草图量好管道尺寸, 进行断管。断口要平齐, 用铣刀或刮刀除掉断口内外飞刺, 外棱铣出15度角。粘接前应对承插入试验, 不得全部插入, 一般为平口的3/4深度, 试插合格后, 用棉布将承插口需粘接部位的水分, 灰尘擦拭干净。如有油污需用丙酮除掉。用毛刷涂抹粘接剂, 先涂抹承口后涂抹插口, 随即用力垂直插入, 插入粘接时将插口稍作转动, 以利粘接剂分布均匀, 约30S至1min即可粘接牢固。粘牢后立即溢出的粘接剂擦试干净。干管安装: 首先根据设计图纸要求的坐标, 标高预留槽洞或预埋套管。埋入地下时, 按设计坐标, 标高、坡向、坡度开挖槽沟并夯实。采用托求吊架。施工条件具备时, 将预制好的管段, 按编号运至安装部位进行安装。各管段粘连时也必须按粘接工艺依次进行研究。全部粘连后, 管道要直, 坡度均匀, 各预留口位置准确。安装立管需装伸缩节, 伸缩节上沿距地坪或蹲便台70~100mm。干管安装完后应做闭水试验, 出口由充气橡胶堵闭达到不渗漏, 水位不下降为合格。地下埋设管道应先用细砂回填至管上皮100mm上覆筛土, 夯实时勿碰损管道。托吊管粘牢后再按水流方向找坡度。最后将预留口封严和堵洞。 4) 立管安装: 首先按设计要求将洞口预留或后别, 洞口尺寸不得过大, 更不可损伤受力钢筋。安装前清理场地, 根据需要支搭操作平台。将已预制好的立管运到安装部位。首先清理已预埋的伸缩节, 将锁母拧下, 取出U型橡胶胶圈, 清理杂物, 复查上层洞口是否合适。立管插入端应先划好插入长度标记, 然后上肥皂液, 套上锁母及U型橡胶圈。安装时先将立管上端伸入上一层洞口内, 垂直用力插入至标记为止( 一般预留胀缩量为20~30mm) 。合适后即用自制U型钢制抱卡紧固于伸缩节上沿, 然后找正找直并测量顶板距三通口中心技术负责人交底人接受人技术交底记录年月日工程名称新怡花园南侧幼儿园总平工程分项工程名称塑料排水管道安装工程建设单位成都高投建设开发有限公司施工单位成都标美园林绿化有限责任公司交底内容是否符合要求。无误后即可堵洞, 并将上层预留伸缩节封严。 5) 支管安装: 首先剔出吊卡孔洞口或复预埋件是否合适。清理场地, 按需要支搭操作平台, 将预制好的支管按编号运至现场。清除各运物及粘接部位的水份。将支管水平初步吊起, 涂抹粘接剂, 用力推入预留管口, 根据管段长度调整好坡度。合适后固定, 卡架, 封闭各预留管口堵洞。 6) 器具连接管安装: 核查建筑物地面, 墙面做法, 厚度。找出预留口坐标、标高。然后按准确尺寸修整预洞口, 分部位实测尺寸做记录, 并预制加工、编号。安装粘接时, 必须将预留管口清理干净, 再进行粘接。粘牢后找正、找直, 封闭管口堵洞。打下一层立管扫除口服液, 用充气橡胶堵封闭上部, 进行用水试验。合格后撤去橡胶堵, 封好扫除口。 7) 排水管道安装后按规定要求必须进行闭水试验。凡属隐蔽暗装管道, 必须进行按分项工序进行。卫生洁具及设备安装后, 必须进行通水通球试验。且应在油漆粉刷最后一道工序前进行。 8) 地下埋设管道及出屋顶透气立管如不采用UPVC排水管件而采用下水铸铁管件时, 可采用水泥捻口。为防止渗漏, 塑料管插接处用粗砂纸塑料管横向打磨粗糙。 9) 粘接剂易挥发, 便用后应随时封盖, 冬季施工进行粘接时凝固时间为2~3min。粘接场所应通风良好, 运离明火。 5、质量标准: 1) 保证项目管道的材质、规格、尺寸、粘接剂的技术性能必须符合设计要求。检验方法: 检查区( 段) 灌水试验记录, 管材出厂证明及粘接剂合格36。管道的坡度必须符合设计要求或施工规范规定。技术负责人交底人接受人技术交底记录年月日工程名称新怡花园南侧幼儿园总平工程分项工程名称塑料排水管道安装工程建设单位成都高投建设开发有限公司施工单位成都标美园林绿化有限责任公司交底内容管道及管道支座( 墩) , 严禁铺设在冻土和未经处理的松土上。排水塑料管必须按设计要求装伸缩节。如设计无要求, 伸缩节间距不大于4M。排水系统竣工后的通水试验结果, 必须符合设计要求和施工规范规定。 2) 基本项目 ①管道支架及管座( 墩) 的安装应符合以下规定。 A排列整齐, 支架与管子管子接触紧密。 B托架距离应符合下列规定。公称直径( mm) 50 75 100 支架间距( mm) 0.6 0.8 1 3) 允许偏差项目水平管道纵横方向弯曲每1米1.5mm 全长125米以上不大于38mm 立管垂直度每一个米3mm 全长5米以上不大于是15 6、成品保护 1) 管道安装完成后, 应将所有管口封闭严密, 防止杂物进入造成管道堵塞。 2) 安装完的管道应加强保护应加强保护, 特别立管距地2米以下时, 应用木板捆绑保护。 3) 严禁利用塑料管道梆为脚手架支点或安全劳的拉点吊顶的吊点。不允许明火烘烤塑料管, 以防管道变形。 4) 油漆粉刷前应将管道用纸包裹, 以免污染管道。装时先将立管上端伸入上一层洞口内, 垂直用力插入至标记为止( 一般预留胀缩量为20~30mm) 。合适后即用自制U型钢制抱卡紧固于伸缩节上沿, 然后找正找直并测量顶板距技术负责人交底人接受人技术交底记录年月日工程名称新怡花园南侧幼儿园总平工程分项工程名称塑料排水管道安装工程建设单位成都高投建设开发有限公司施工单位成都标美园林绿化有限责任公司交底内容三通口中心是否符合要求。无误后即可堵洞, 并将上层预留伸缩节封严。 5) 支管安装: 首先剔出吊卡孔洞口或复预埋件是否合适。清理场地, 按需要支搭操作平台, 将预制好的支管按编号运至现场。清除各运物及粘接部位的水份。将支管水平初步吊起, 涂抹粘接剂, 用力推入预留管口, 根据管段长度调整好坡度。合适后固定, 卡架, 封闭各预留管口堵洞。 6) 器具连接管安装: 核查建筑物地面, 墙面做法, 厚度。找出预留口坐标、标高。然后按准确尺寸修整预洞口, 分部位实测尺寸做记录, 并预制加工、编号。安装粘接时, 必须将预留管口清理干净, 再进行粘接。粘牢后找正、找直, 封闭管口堵洞。打下一层立管扫除口服液, 用充气橡胶堵封闭上部, 进行用水试验。合格后撤去橡胶堵, 封好扫除口。 7) 排水管道安装后按规定要求必须进行闭水试验。凡属隐蔽暗装管道, 必须进行按分项工序进行。卫生洁具及设备安装后, 必须进行通水通球试验。且应在油漆粉刷最后一道工序前进行。 8) 地下埋设管道及出屋顶透气立管如不采用UPVC排水管件而采用下水铸铁管件时, 可采用水泥捻口。为防止渗漏, 塑料管插接处用粗砂纸塑料管横向打磨粗糙。 9) 粘接剂易挥发, 便用后应随时封盖, 冬季施工进行粘接时凝固时间为2~3min。粘接场所应通风良好, 运离明火。 5、质量标准: 1) 保证项目管道的材质、规格、尺寸、粘接剂的技术性能必须符合设计要求。 7、应注意的质量问题: 1) 应注意预制好的管段弯曲或断裂。原因是直管堆放未垫实, 或暴晒所致。技术负责人交底人接受人技术交底记录年月日工程名称新怡花园南侧幼儿园总平工程分项工程名称给水管道安装工程建设单位成都高投建设开发有限公司施工单位成都标美园林绿化有限责任公司交底内容 2) 接口处外观不清洁, 关观, 粘接后外溢粘接剂应及时除掉。粘接口漏水。原因是粘拉接剂涂刷不均匀, 或粘接处未处理干净所致。 3) 地漏安装过高过低影响使用。原因是地平线未找准。 4) 立管穿楼板处渗水。原因是立管穿楼板处没有做防水处理。二、给水管道安装工程( PP-R管) ( 一) 施工条件: 1、施工图纸及其它技术文件齐全, 且已进行图纸交底, 满足施工要求。 2、施工方案、施工技术, 材料机具供应等能保证正常施工; 3、施工人员经过技术培训。 4、预留孔洞经复核无误。 ( 二) PP-R管材的运输: 1、搬运管材和管件时, 应小心轻放, 避免油污, 严禁剧烈撞击与尖锐物品碰触和抛、摔滚、拖。 2、管材和管件应存放在通风良好的库房或简易棚内涵得露天存放, 防止阳光直射, 注意防火安全, 距离热源不得小于1米。 3、管材应水平堆放在平整的地上, 应避免弯曲管材, 堆置高度不得超过1。5米, 管件应逐层码堆, 不宜叠得过高。 ( 三) 管道敷设安装: 粒径不宜大于12㎜, 必要时可铺100㎜厚的砂垫层。 1、埋地管道的回填时, 管周回填土不得有尖硬物与管避直接触。应先用砂土或颗料径不在于12㎜的土壤回填至管顶上侧300㎜处, 径夯实后方可回填原土。室内埋地管道的埋置深度小于300㎜。 2、管道在穿基础墙时, 应设置金属套管, 套管与基础墙预留孔上方的净空高度, 若设计无规定时不应小于100㎜。 ( 四) 管道连接: 1、同种材质的给水聚丙烯管及管配件之间, 应采用热熔连接, 安装应使用专用热熔工具。暗敷墙体, 地坪面层内的管道不得采用丝扣或法兰连接。技术负责人交底人接受人技术交底记录年月日工程名称新怡花园南侧幼儿园总平工程分项工程名称给水管道安装工程建设单位成都高投建设开发有限公司施工单位成都标美园林绿化有限责任公司交底内容 1、给水聚丙烯管与金属管件国家连接, 应采用带金属嵌件的聚丙烯管件为过渡, 该管件与塑料管采用热熔连接, 与金属管件或卫生洁具五金配件采用丝扣连接。 2、热熔连接应按下列聚进行: （1）热熔工具接通电源, 到达工件温度指示灯亮后方能开始操作: （2）切割管材, 必须使端面垂直于管轴线。管材切割一般使用管子剪刀或管道切割机, 必要时, 可使用锋利的钢锯, 但切割后管材断面应去除毛刺; （3）管材与管件连接端面必须清洁, 干燥、无油; ( 4) 用卡尺和合适的笔在管端测量并绘出热熔深度, 热熔深度应符合下列要求。公称外径热熔深度加热时间加工时间冷却时间 ( ㎜) ( ㎜) S S S 20 14 5 4 3 25 16 7 4 3 32 20 8 4 4 40 21 8 6 4 50 22·5 18 6 5 注: 若环境温度小于5℃, 加热时间应延长城50%。 3、管道采用法兰连接时, 应符合下列规定: 1) 法兰盘套在管道上。 2) PP过渡接头与管道热熔连接步聚应符合5．4．3条规定。 3) 校直两用对应的连接件使连接的两片法兰垂直于管道中心线, 表面相互平行。 4) 法兰的衬垫, 应采用耐热无毒橡胶圈。 5) 应使用相同规格的螺栓, 安装方向一致。螺栓应对称坚固。紧固好的螺栓应露出螺母之外, 宜齐平。螺栓螺帽宜采用镀锌件。 6) 连接管道的长度应精确, 当紧固螺栓时, 不应使管道产生轴向拉力。 7) 法兰连接部位应设置支吊架。 ( 五) 支吊架安装: 1、管道安装时必须按不同管径和要求设置管卡或吊架, 位置应准确, 埋设要平整, 管卡与管道接触应紧密, 但不得损伤管道表面。技术负责人交底人接受人技术交底记录年月日工程名称新怡花园南侧幼儿园总平工程分项工程名称给水管道安装工程建设单位成都高投建设开发有限公司施工单位成都标美园林绿化有限责任公司交底内容 2、采用金属管卡或吊架时, 金属卡与管道之间应采用塑料带或橡胶等软物隔垫。在金属管配件与给水聚丙烯管道连接部位, 管卡应设在金属管配件一端。 3、支吊架管卡的最小尺寸应按管件确定。当公称外径小于等于De63时, 最小管卡宽度为De75和De90时, 最小管卡宽度为了20㎜; 公称外径为了De110时, 最小管卡宽度为22㎜ 4、明管敷设的支吊架作防膨胀的措施时, 应按固定点要求施工。管道的各配水点, 受力点以及穿墙支管节点处, 应采取可靠的固定措施。 ( 六) 试压: 1、冷水管道试验压力, 应为管道系统工作出了压力的1．5倍, 但不得小于1．0Mpa 2、热水管试验压力, 应为管道系统工作压力的2．0倍, 但不得小于1．5Mpa 3、管道水压试验应符合下列规定: *在30分钟内, 允许两次补压, 补至规定试验压力。 ( 七) 清洗, 消毒: 1、给水管道在验收前应进行通水冲洗。冲洗水流速宜大于2m/s冲洗时, 应不留死角, 每个配水点龙头应打开, 系统最低点应设放水口, 清洗时间控制在冲洗出口处排水的水质与进水相当为了止。 2、生活饮用水系统经冲洗后, 还应用合20~30mg/L的游离氯的, K灌满管道进行清毒。含氯水在管中应滞留24h以上。 3、管道清洗消毒后, 再用饮用水冲洗。 ( 八) 安全施工; 1、管道连接使用热熔工具时, 应遵守电器工具安全操作规程注意防潮和脏物污染。 2、操作现场不得有明火, 严禁对给水聚丙烯管材进行明火烧烘弯。 3、给水聚丙烯管道不得作为拉攀, 吊架等使用。 4、直埋暗管封蔽后应在墙面或地面标明暗管的位置的走向, 严禁在管理工作上冲击或钉金属等尖锐物体。技术负责人交底人接受人技术交底记录年月日工程名称新怡花园南侧幼儿园总平工程分项工程名称管内穿绝缘导线工程建设单位成都高投建设开发有限公司施工单位成都标美园林绿化有限责任公司交底内容三、管内穿绝缘导线工程 ( 一) 材料要求: 1）绝缘导线: 导线的型号, 规格必须符合设计要求, 并有产品出厂合格证。 2）镀锌丝或钢丝: 应顺直无背扣, 扭接等现象, 并具有相应的机械拉力。 3）护口: 应根据管径的大小选择相应规格的护口。 4）螺旋接线钮, 应根据导线截面和导线的根数选择相应型号的加强型绝缘钢壳螺旋接线钮。 5） LC型压线帽: 具有阻燃性能氧指数为难27%以上, 适用于铝导线2.5mm、 4m㎡两种结头压接, 分为黄白红、绿蓝五种颜色, 可根据导线截面和根数选择使用铝导线用绿蓝; 铜铝用黄、白、红) 。 6）套管: 有铜套管, 铜铝过度套管三种, 选用时应采用与导线材质, 规格相应的套管。 7）接线端子( 接线鼻) , 应根据导线的根数和总截面选择相应规格的接线端子。 8）辅助材料: 橡胶( 或粘塑料) 绝缘带, 黑胶布、滑石粉、布条等。 ( 二) 主要机具（1）克丝钳、尖嘴钳、剥线钳、压接钳、放线架、放线车。（2）电炉、锡锅、锡斗、锡勺、电烙铁。（3）一字改锥, 十字改锥、电工刀、高登、万用表、兆欧表。 ( 三) 作业条件 1) 配管工程或线槽安装工程配合土建结构施工完毕。 2) 配合土建工程顶棚施工配管或线槽安装完毕。 ( 四) 操作工艺: 1）工艺流程: 选择导线扫管穿带线放线与断线导线与带线的绑扎管口带护口导线连接线路绝缘摇测 a、选择导线: 应根据设计图规定选择导线。进出户的导线宜使用橡胶绝缘导线。 b、相线, 中性线及保护地线的颜色应加以区分, 用淡蓝颜色的导线为中性线, 用黄绿技术负责人交底人接受人技术交底记录年月日工程名称新怡花园南侧幼儿园总平工程分项工程名称管内穿绝缘导线工程建设单位成都高投建设开发有限公司施工单位成都标美园林绿化有限责任公司交底内容相间的导线为保护地线。 2）清扫管路: a、清扫管路的目的是清扫管路中的灰尘, 泥水等到杂物。 b、清扫管路的方法: 将布条两面三刀端牢固的绑扎在带线上两人来回拉动带线, 将管内杂物清净。 3）穿带线: ① 穿带线目的是检查管路是畅通, 管路的走向及盒箱的位置是否符合设计要求。 ② 穿带线的方法: 一般均采用Φ1.2~2.0mm的铁丝。先将铁丝的一端弯成不封均应留置10~15cm的余量。在管路较长或转弯较多时, 能够在敷设管路的同时将带线一并穿好。穿带线受阻时, 应用两面三刀根铁丝同时搅动, 使两根铁丝的端头互相钩绞在一起, 然后将带线拉出。 4）放线及断线: a、前应根据施工图导线的规格, 型号进行核对; 放线时导线应置于放线架或放线车上。 b、断线, 剪断导线时, 导线的预留长度应按以下四种情况考虑。（1）接线盒, 开关盒, 插座盒及灯头盒内的预留长度为15cm （2）配电箱内导线的预留长度应为配电箱箱体周长的确良1/2 （3）出户导线的预留长度应为1.5mm （4）公用导线在分支处, 可不剪断导线而直接穿过。 5）导线与带线的绑扎: ① 当导线根数较少时例如二至三根导线, 可将导线前端的绝缘层削去, 然后将线芯直接插入带线的盘圈内并折回压实。绑扎牢固。便绑扎处形成一个平滑的锥形过度部位。 ② 当导线根数较多或导线截面较大时可将导线前端的绝缘层削去, 然后将线芯斜错排列在带上, 用绑线缠绕绑扎牢固。 ③ 使梆扎接头处形成一个滑的锥形过渡部位, 便于穿线。 6）管内穿线: ① 钢管( 电线管) 在穿线前, 应首先检查各个管口的护口是否齐整, 如有遗漏和破损, 均应补齐和更换。技术负责人交底人接受人技术交底记录年月日工程名称新怡花园南侧幼儿园总平工程分项工程名称管内穿绝缘导线工程建设单位成都高投建设开发有限公司施工单位成都标美园林绿化有限责任公司交底内容 ② 当管路较长或转弯较多时, 要在穿线的同时往管内吹入适量的滑石粉。 ③ 两人穿线时, 应配合协调, 一拉一送。 ④ 穿线时应注意下列问题: （1）同交流回路的导
