第一章 给水排水管网设计指导书

给水排水管网是市政工程最重要的组成之一，其设计的优劣直接影响到城市的经济和安全可靠程度。因此，正确地设计给水排水管网具有特别的重要意义。
设计工作是一项复杂的组织工作，在很大程度上．受到客观条件的影响和限制。一个良好的设计应全面考虑到各方面的情况，顾全大局，体现出对国家建设方针政策的贯彻，做到技术上可行，经济上合理，效能上优越，运行中安全，管理上简单，维修时方便。并有足够的预见性以适应将来的扩建和发展需要。
设计中应广泛确定可能的方案，经技术和经济比较后确定出最佳方案作设计计算。 本设计可参考如下步骤进行。
一、原始资料
熟悉设计任务书中提供的原始资科，对城镇所在地的地形、工厂、医院所处的位置、居住区的建筑分布、道路走向、河流情况、水厂位置以及调节构筑物的设置等资料结合规划图作系统的了解。同时，对设计年限内的总人口数，工业性质、规模、职工人数、用水情况、消防要求等作一知识性的了解。然后将有关资料写入计算说明书中。
二、给水部分计算
2.1 用水量计算
（一）设计内容与步骤
1.确定各种用水量标准；
2.计算最高日中各用水量、总用水量，计算总取水量；
3.编制逐时用水量计算表，并绘出逐时用水量变化曲线；
4.确定出最高日最高时用水量；
5.合理地确定出二级泵站的供水曲线；
6.进行高地水池和清水池的容积计算。
（二）设计要求

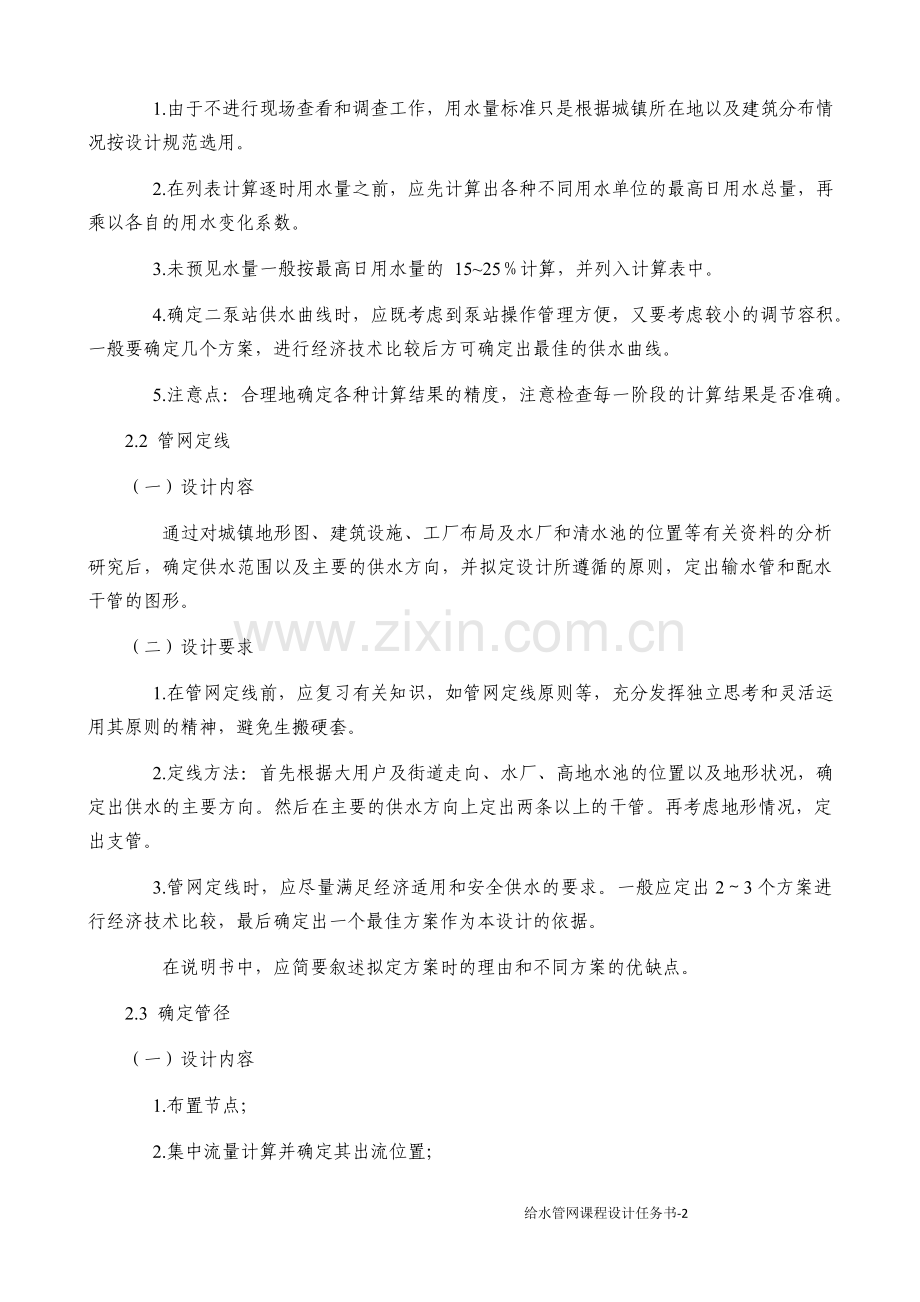

1.由于不进行现场查看和调查工作，用水量标准只是根据城镇所在地以及建筑分布情况按设计规范选用。
2.在列表计算逐时用水量之前，应先计算出各种不同用水单位的最高日用水总量，再乘以各自的用水变化系数。
3.未预见水量一般按最高日用水量的 15~25％计算，并列入计算表中。
4.确定二泵站供水曲线时，应既考虑到泵站操作管理方便，又要考虑较小的调节容积。一般要确定几个方案，进行经济技术比较后方可确定出最佳的供水曲线。
5.注意点：合理地确定各种计算结果的精度，注意检查每一阶段的计算结果是否准确。
2.2 管网定线
（一）设计内容
通过对城镇地形图、建筑设施、工厂布局及水厂和清水池的位置等有关资料的分析研究后，确定供水范围以及主要的供水方向，并拟定设计所遵循的原则，定出输水管和配水干管的图形。
（二）设计要求
1.在管网定线前，应复习有关知识，如管网定线原则等，充分发挥独立思考和灵活运用其原则的精神，避免生搬硬套。
2.定线方法：首先根据大用户及街道走向、水厂、高地水池的位置以及地形状况，确定出供水的主要方向。然后在主要的供水方向上定出两条以上的干管。再考虑地形情况，定出支管。
3.管网定线时，应尽量满足经济适用和安全供水的要求。一般应定出2～3个方案进行经济技术比较，最后确定出一个最佳方案作为本设计的依据。
在说明书中，应简要叙述拟定方案时的理由和不同方案的优缺点。
2.3 确定管径
（一）设计内容
1.布置节点；
2.集中流量计算并确定其出流位置；
3.比流量计算；
4.沿线流量计算。
5.节点流量计算；
6.流量分配并确定各管段的设计流量；
7.按所分配流量，根据经济流速确定各管段管径。
（二）设计要点
1.根据管网定线图，对输水管和配水管网进行节点编号，并在图上量出各管段的实际长度。
2.集中流量一般确定在该用户附近的1至2个节点流出。
3.注意管道两侧的配水情况，正确地确定管段的计算长度。
4.沿线流量和节点流量宜列表进行，但要加入必要的说明。步骤要清楚。
5.分配流量时要满足节点流量平衡关系。同时注意到输入管网的总流量应等于各节点流量之和。
6.管径确定取重庆地区的经济流速值，若无此值，可按经验值确定。
注意点：本问题主要是计算工作，计算步骤应有条不紊，但必要的文字说明在说明书中不应省略。
2.4 管网水力计算
（一）设计内容
1.最大用水时的管网水力计算；
2.最大用水时的成果分析；
3.管网校核；
4.校核条件的成果分析。
（二）设计要点
1.选择恰当的水头损失计算公式，进行管段水力计算。
2.计算出各节点的水头损失后，应同各节点所需的自由水头作比较，若有某节点自由水头不能满足要求，则应作调整或以此为控制点计算水泵扬程或水塔高度。
3．为确保消防时的供水安全，以及在对置水塔的管网中，能将水送至水塔，因此，在完成最高用水时的管网水力计算后，应进行管网校核。
4.应有2～3张管网水力计算成果图，分别表示各个工况时的成果。
2.5 泵站扬程及高地水池标高或水塔高度计算
（一）设计内容
1.确定高地水池的标高或水塔高度；
2.确定二级泵站的扬程。
(二)设计要点
1.根据最高用水时水力计算的结果，可确定出最高用水时的水泵扬程和高地水池的池底标高或水塔的高度。
2.根据管网校核水力计算的结果，计算出消防时的水泵扬程。
3.将两个结果作比较，以确定出适合于各工况的水泵扬程。
2.6 管网附件及附属构筑物的布置
(一)设计内容
1.管网内闸阀与消火栓布置；
2.两个复杂节点上的附件和配件设计。
(二)设计要求
1.利用管网定线图，进行管网附件的布置。
闸阀按少而灵活的原则布置，数量按不能同时切断5个消火栓或3条支管的距离来控制。
消火栓按消防要求布置，应布置在街道或道路旁并靠近十字路口。消火栓间距不超过120m。
2.管线敷设深度一般按1m考虑。管线起伏的最高点应设排气阀，最低点应设放水阀。
3.在绘制节点详图时，可不按比例，但相对位置应基本一致。
2.7 制图及说明书整理
（一）设计内容
1.管网总体初步设计图一张；
2.节点详图二个；
3.说明书一份。
（二）设计要求
1.图纸用铅笔绘出，标题栏绘在右下角。
2.图纸应整洁，线条要匀称、字迹要清楚（一律用仿宋体）；
3.每一管段上应注明管径和长度，每一节点应编号。节点详图上用符号表示所布置的配件和附属构筑物。图中所使用的符号和其它标记应用图例说明。
4.图中应附有说明，说明图中尺寸的单位、采用的管材、管道基础和对施工的要求等。
三、污水管网部分
3.1 污水管道定线
主要包括定线原则、方法与步骤等。
3.2 污水管道水力计算
步骤同课堂讲授内容。
3.3 绘图
要求同给水。
四、雨水管网部分
4.1 雨水管道定线
划分排水流域、定线原则、方法与步骤；
各项参数的确定，如径流系数、重现期、地面集水时间等。
4.2 雨水管道水力计算
步骤同课堂讲授内容。
4.3 绘图
要求同给水。
五、说明书和图纸整理
1.设计说明书按设计任务书中规定的内容编写；书中应说明所采用的管材、埋设深度、接口方法等，并叙述采用的理由。
2.水力计算过程的成果应附在说明书中。方案比较时，为了说明问题，应绘制必要的草图并附入说明书中。
3.说明书要求编写40~70页左右。
4.设计说明书应编排有序，附有目录，装订成册。图纸应叠好，连同设计说明书一同交指导老师审阅。
六、结语
设计说明书的结语，应对整个设计过程作一简单的叙述。指出本设计的优缺点。找出所存在的问题及改进的方向。也可简述一下自己的设计体会和主要收获。

第二章 给水管网设计任务书
一、设计任务
根据给定原始资料，进行重庆市沙坪坝区给水排水工程规划及管网的初步设。
二、设计的原始资料
（一）基本资料
1、重庆市沙坪坝区某域平面图一张，比例尺为1：10000。
2、有关城镇规划资料：
1
人口数
12万
2
卫生设备情况
室内有给水排水卫生设备，90%有淋浴设备
3
建筑物层数
全部为6~7层，个别商厦、宾馆高达18~25层，最不利点为7层
4
绿化面积
＿15＿公顷，每日浇水2次
5
道路面积
＿＿25＿＿万m2，每日浇水3次
3、工业企业规划资料：
序号
项　　目
NO.1
NO.2
1
总人数：
1.6万
2.0万
其中：一般车间人数
0.8万
0.8万
高温车间人数
0.8万
1.2万
淋浴人数
一般车间60%淋浴，高温车间100%淋浴
2
每日工作班次
3班
3班
3
每班工作时间
0~8，8~16，16~24
0~8，8~16，16~24
4
工业用水量（m3/d）
2.1万
2.4万
5
工业用水对水质要求
同生活用水
同生活用水
6
工业用水对水压要求
24m
24m
7
工厂房屋耐火等级
一、二级
一、二级
8
工厂生产品危险等级
甲、乙
丙
9
工厂村人数
0.8万
1.0万
10
工厂房屋最大体积（m3）
≤5000
≤5000
11
工厂面积（公顷）
见图
见图
4、城市中日常生活污水和工业废水经处理利用后排入水体下游，河流水量充沛，水质良好可作为给水水源。
5、冰冻层最大厚度为0.2m，地下水位线离地面3.0m以上。
6、其它资料见平面图。各种用水变化情况见“水量计算表”。
（二）自然条件
1、地面覆盖情况
种 类
屋面
沥青路面
混凝土路面
非铺砌地面
绿地
所占百分比（%）
40
25
15
10
10
2、地质情况
地面表土约0.6m厚，表土下层为粘土与砂质粘土，厚约6m左右，粘土层以下为含粘土的砂砾石层。地震等级4~5级，且地震较少发生。
3、气象资料
最高气温39.7℃，最低气温0℃，历年平均气温25.2℃。夏季平均气压为1002.4毫bar。
暴雨强度参数及公式参考重庆市沙坪坝区气象资料确定。
4、水文资料
河流宽约30~50m，河床标高为1m左右，最大流量为600m3/s，最小流量为50m3/s，平均流量为200m3/s。最高水位8.00m，最低水位2.00m, 平均水位4.00m，最大流速1.9m/s, 最小流速0.2m/s。
5、其它资料
（1）街坊污水管道起点的最小埋深为1.2~1.5m。
（2）各种建筑材料和管道制品，本市及附近地区均可供应。
（3）施工技术力量较强，劳力充足，并有机具齐备的建筑安装公司。

三、设计内容
本课程设计完成的基本内容为：
（一）设计计算说明书一份，内容包括：
给水部分：
1、设计原始资料；
2、计算和分析全市用水量，确定最大日、最大小时用水量及最大日内用水量变化情况；
3、确定调节水池的位置和容积（包括清水池、高位水池或水塔）；
4、管网定线；
5、确定沿线流量和节点流量；管网平差计算。校正管网各管段的流量、水头损失。并要校核事故时、消防时和最大转输（有水塔）时工况；
6、调节构筑物高度及容积确定；
7、绘制管网平面布置图。
排水部分：
1、排水体制的选择；
2、排水系统分区主干管、干管定线及其依据；
3、雨水设计采用的暴雨强度公式、地面集水时间t1（min）、重现期q（年）、径流系数ψ等设计参数及其依据；
4、排水量计算；
5、水力计算；
6、绘制管网平面布置图及主干管纵剖面图。
（二）图纸
1、给水管网平面布置图2张（手绘1张+机绘1张）；含两个节点示意图（见例图1）。（A2图幅）
2、污水、雨水管网平面布置图（A2图幅）及污水管网主干管纵剖面图（A3图幅）共3张（机绘）。
四、设计时间及进度安排（见表2）
五、对图纸和说明书的要求
1、图面要整洁，管线上应注明必要的尺寸；
2、说明书要简明扼要地说明设计者的意图。如用水量标准的选定、管网定线的原则、调节构筑物位置及容积的确定、主要干管的走向等。必要时应附草图说明。
计算部分，须注明主要公式来源及符号意义。
3、计算说明书要缮写清楚，装订成册。
表1 设计步骤、内容和进度安排参考表
步 骤
设 计 内 容
估计天数
1
资料分析及设计准备
0.5
2
给水管网水力计算
1.0~1.5
3
排水管网水力计算
1.0~1.5
4
绘 图
1.0~1.5
5
整理说明书
1.0
总 计
7

图1 给水管网节点示意图（参考）

给水管网课程设计任务书-11
華東交通大學 给水排水管网系统课程设计

第三章 给水计算书
一、 给水计算
（一）最高日设计用水量
1、城市最高日居民生活用水量 ：
根据所给资料求得居民生活用水总量Q1=44400m3/d
2、工业企业生产用水量：
由设计资料生产企业等集中用水量计算得
Q2=45000m3/d
3、工业企业职工的生活用水和淋浴用水量：
由给水排水手册设计第三册《城镇给水》得，高温车间设计用水量取60 L/cap•班，一般车间设计用水量取40 L/cap•班；工业企业内工作人员淋浴时间按《工业企业设计卫生标准》，一般车间采用每人每班25L,高温车间采用每人每班35L。
结合设计资料公共建筑、生产企业等集中用水量计算得
Q3=2684m3/d
4、工厂村生活用水量
由工厂村人口数计算得
Q4=6660 m3/d
5、浇洒道路和绿化用水量：
企业3班制上班时间为0~8、8~16、16~24；2班制上班时间为0~12、12~24；绿化浇洒用水按10%，路面浇洒按6%，管网漏损、未预见用水量均按12%计算，管网漏损水量按随水压变化计算。，则
Q4=912m3/d
6、未预见水量和管网漏失水量：
未预见按用水量取居民生活用水量、工业企业职工用水量、工业企业职工沐浴用水量、生产用水量及市政用水量总和的12﹪，即：
未预见水量：Q7=0.12×（Q1+Q2+Q3+Q4+Q5+ Q6）=24888m3/d
7、最高日设计用水量：
Qd=Q1+Q2+Q3+Q4 +Q5+Q6+Q7=124931.97m3/d
二、最高日各小时用水量计算（见表2）
表2 最高日个小时用水量计算
时间
居民生活用水
占一天用水量（%）
用水量
m3

0-1
1.1
488.4
1—2
0.7
310.8
2—3
0.9
399.6
3—4
1.1
488.4
4—5
1.3
577.2
5—6
3.91
1736.04
6—7
6.61
2934.84
7—8
5.84
2592.96
8—9
7.04
3125.76
9—10
6.69
2970.36
10—11
7.17
3183.48
11—12
7.31
3245.64
12—13
6.62
2939.28
13-14
5.23
2322.12
14-15
3.59
1593.96
15-16
4.76
2113.44
16-17
4.24
1882.56
17-18
5.99
2659.56
18-19
6.97
3094.68
19-20
5.66
2513.04
20-21
3.05
1354.2
21-22
2.01
892.44
22-23
1.42
630.48
23-24
0.79
350.76
总计
100
44400
续表
工业区1
高温车间生活用水
一般车间生活用水
淋浴用水
生产用水
工厂村生活用水
变化（%）
用水量
变化（%）
用水量
m3
m3
m3
m3
m3
-31.3
14.62
-37.5
12.5
224
875
32.56
12.05
11.24
6.25
4.17

875
20.72
12.05
11.24
12.5
8.33

875
26.64
12.05
11.24
12.5
8.33

875
32.56
12.05
11.24
18.75
12.5

875
38.48
12.05
11.24
6.25
4.17

875
115.74
12.05
11.24
12.5
8.33

875
195.66
12.05
11.24
12.5
8.33

875
172.86
-31.3
14.65
-37.5
12.5
224
875
208.38
12.05
11.25
6.25
4.17

875
198.02
12.05
11.25
12.5
8.34

875
212.23
12.05
11.25
12.5
8.34

875
216.38
12.05
11.25
18.75
12.5

875
195.95
12.05
11.25
6.25
4.17

875
154.81
12.05
11.25
12.5
8.34

875
106.26
12.05
11.25
12.5
8.33

875
140.9
-31.3
14.62
-37.5
12.5
224
875
125.5
12.05
11.24
6.25
4.16

875
177.3
12.05
11.24
12.5
8.33

875
206.3
12.05
11.24
12.5
8.33

875
167.54
12.05
11.24
18.75
12.5

875
90.3
12.05
11.24
6.25
4.17

875
59.5
12.05
11.24
12.5
8.33

875
42.03
12.05
11.24
12.5
8.33

875
23.38
100
280
100
200
672
21000
2960
续表
工业区2
高温车间生活用水
一般车间生活用水
淋浴用水
生产用水
工厂村生活用水
变化（%）
用水量
变化（%）
用水量
m3
m3
m3
m3
m3
-31.3
21.91
-37.5
12.5
304
1000
40.7
12.05
16.87
6.25
4.17

1000
25.9
12.05
16.87
12.5
8.33

1000
33.3
12.05
16.87
12.5
8.33

1000
40.7
12.05
16.87
18.75
12.5

1000
48.1
12.05
16.87
6.25
4.17

1000
144.67
12.05
16.87
12.5
8.33

1000
244.57
12.05
16.87
12.5
8.33

1000
216.08
-31.3
21.91
-37.5
12.5
304
1000
260.48
12.05
16.87
6.25
4.17

1000
247.53
12.05
16.87
12.5
8.33

1000
265.29
12.05
16.87
12.5
8.33

1000
270.47
12.05
16.87
18.75
12.5

1000
244.94
12.05
16.87
6.25
4.17

1000
193.51
12.05
16.87
12.5
8.33

1000
132.83
12.05
16.87
12.5
8.33

1000
176.12
-31.3
21.91
-37.5
12.5
304
1000
156.88
12.05
16.87
6.25
4.16

1000
221.63
12.05
16.87
12.5
8.33

1000
257.89
12.05
16.87
12.5
8.33

1000
209.42
12.05
16.87
18.75
12.5

1000
112.85
12.05
16.87
6.25
4.17

1000
74.37
12.05
16.87
12.5
8.33

1000
52.54
12.05
16.87
12.5
8.33

1000
29.23
100
420
100
200
912
24000
3700
续表
浇洒道路用水
绿化用水
未预见水量及管网漏失水量
每小时用水量
m3
m3
m3
m3
百分比

1041.17
4067.36
3.256%

1041.17
3310.04
2.649%

1041.17
3420.48
2.738%

1041.17
3522.60
2.820%
250

1041.17
3883.06
3.108%

225
1041.17
5174.07
4.142%

1041.17
6336.01
5.072%

1041.17
5942.84
4.757%

1041.17
7100.35
5.683%

1041.17
6368.54
5.098%

1041.17
6621.96
5.300%

1041.17
6693.45
5.358%

1041.17
6349.46
5.082%

1041.17
5623.07
4.501%
250

1041.17
5044.01
4.037%

1041.17
5391.41
4.315%

1041.17
5670.64
4.539%

1041.17
6011.09
4.811%

1041.17
6519.81
5.219%

1041.17
5850.94
4.683%

1041.17
4526.63
3.623%

225
1041.17
4203.93
3.365%
250

1041.17
3935.99
3.151%

1041.17
3364.31
2.693%
750
450
24888
124931.97
100.000%

三、最高日各小时用水量曲线（见图1）
三、最高日各小时用水量曲线（见图1）

图1 最高日各小时用水量曲线
通过图1可以发现最高日最大用水量在8～9时段，为7099.88 m3/h，时变化系数为：Kh=24X5.757/100=1.38。
一级泵站全天运转，流量为最高日用水量的4.17%；二级泵站分两级供水：从5时到22时，一组泵站运转，流量为最高日用水量的5%；其余时间的水泵流量为最高日用水量的2.78%。一天泵站总供水量等于最高日供水量。
四、 消防用水量计算：
该区同一时间的火灾次数为2次，一次灭火用水量为45L/S，消防历时2小时；
共：2×3600×45×2=648000L=648m3
五、调节构筑物容积、个数、尺寸的计算
由最大日用水量变化曲线绘制“清水池和水塔调节容积计算表”（见表3）。
表3 清水池和水塔调节容积计算表
时段
用水量/（m³/h）
用水量百分数/%
二级泵站供水量/%
一级泵站供水量/%
0-1
4067.784943
3.256
2.78
4.17
1-2
3309.447885
2.649
2.78
4.17
2-3
3420.637339
2.738
2.78
4.16
3-4
3523.081554
2.82
2.78
4.17
4-5
3882.885628
3.108
2.77
4.16
5-6
5174.682197
4.142
5
4.17
6-7
6336.549518
5.072
5
4.17
7-8
5943.013813
4.757
5
4.17
8-9
7099.883855
5.683
5
4.16
9-10
6369.031831
5.098
5
4.17
10-11
6621.39441
5.3
5
4.17
11-12
6693.854953
5.358
5
4.16
12-13
6349.042715
5.082
5
4.17
13-14
5623.18797
4.501
5
4.17
14-15
5043.503629
4.037
5
4.16
15-16
5390.814506
4.315
5
4.17
16-17
5670.662118
4.539
5
4.17
17-18
6010.477077
4.811
5
4.16
18-19
6520.199514
5.219
5
4.17
19-20
5850.564155
4.683
5
4.17
20-21
4526.285273
3.623
2.77
4.16
21-22
4203.960791
3.365
2.78
4.17
22-23
3936.606375
3.151
2.78
4.17
23-24
3364.417952
2.693
2.78
4.16
累计
124931.97
100
100
100
续表
清水池调节容积
水塔调节容积
/%
/（m³/h）
/%
/（m³/h）
-0.914
-1141.87821
0.476
594.6761772
-1.521
-1900.21526
-0.131
-163.6608807
-1.422
-1776.53261
-0.042
-52.4714274
-1.35
-1686.5816
0.04
49.972788
-1.052
-1314.28432
0.338
422.2700586
-0.028
-34.9809516
-0.858
-1071.916303
0.902
1126.886369
0.072
89.9510184
0.587
733.3506639
-0.243
-303.5846871
1.523
1902.713903
0.683
853.2853551
0.928
1159.368682
0.098
122.4333306
1.13
1411.731261
0.3
374.79591
1.198
1496.685001
0.358
447.2564526
0.912
1139.379566
0.082
102.4442154
0.331
413.5248207
-0.499
-623.4105303
-0.123
-153.666323
-0.963
-1203.094871
0.145
181.1513565
-0.685
-855.7839945
0.369
460.9989693
-0.461
-575.9363817
0.651
813.3071247
-0.189
-236.1214233
1.049
1310.536365
0.219
273.6010143
0.513
640.9010061
-0.317
-396.0343449
-0.537
-670.884679
0.853
1065.669704
-0.805
-1005.70236
0.585
730.8520245
-1.019
-1273.05677
0.371
463.4976087
-1.467
-1832.752
-0.087
-108.6908139
10.238
12790.53509
4.475
5590.705658

（一）清水池
清水池调节容积W1=10.238%×124931.97=12790.54 m3
消防储水量W2 参考课程设计资料，该区居住人口在12万得在同一时间内的火灾次数为2次，一次灭火用水量45L/s,按2h火灾延续时间计算。W2=45×2×3.6×2=648（m3）。
水厂自用水 W3=5%×124931.97=6245.59m3
安全储水量W4=1/6×(W1+W2+W3)=3280.86 m3
则清水池的有效容积W=W1+W2+W3+W4=22964.99m3
取清水池23000 m3 ，设两个水池，11500m3一个，有效水深6m，直径49.4m，其中消防水深0.34m
防止清水池消防用水被动的措施（见图2）

图2防止消防用水被动用的措施
如图所示，为保证消防用水不被动用，同时又能保证清水池水质不腐化，本设计拟在位于消防水位与生活调节水位交界处的生活水泵吸水管上开一个10mm小孔，水位降低至小孔，则进气停生活供水泵。

（二）水塔容积和尺寸的计算：
1、调节容积的计算
W1=4.475%×124931.97=5590.70 m3
2、消防贮水量的计算（按10min计算）
W2=45×2×3.6/6=54 m3
3、总容积计算
W=W1+W2=5644.7lm³
4、水塔尺寸
由于总容积相对比较大,故而可不设水塔,在有必要的情况下也可以。
取h/D=0.6，得πD2h/4=5644.7。
因此水塔直径D=22.9m，有效水深h=13.7m。
三、管网设计
（一）方案
按照管网定线的一系列原则，初步拟定了两套管网定线方案（见图3、图4），

图3 方案一

图4 方案二
（二）管网定线
管网布置的形式有树状网和环状网两种基本形式。
方案一采用五个环组成管网系统。
方案二采用了五个环网加五条支状管组成管网系统。考虑到工厂和工厂村用水量较大且用水相对较为规律，故采用支管单独为厂区供水。
所以，综合考虑供水可靠性和城市远期发展需要，本设计采用方案二的管网布置形式，它属于环状网加支状管的混合型管网。
管网采用环状管网，在平面上确定管线测量出的管线长度并进行节点编号。具体节点、管段编号（见图5）

图5 节点、管段编号
四、管网水力计算
（一）比流量,沿线流量和节点流量的计算
1、最高日最大时用水量：Q=1927.31L/s。
2、最大时工业集中流量：∑q=684.6L/s。
3、管段配水总面积：∑S=645.16ha。
4、比流量：qs=（Q-∑q）/ ∑S=（1927.31-684.6）/645.16=1.99×10-4L/(s·m2)。
比流量与配水面积及配水系数相乘得出该管段的沿线流量。管段沿线流量计算（见表4）。
表4 最高日最高时管段沿线流量和节点流量计算表
节点
管段
流量（L/S)
集中流量化节点流量
最终节点流量
1
1-2
36.87859703
52.21523931
185.8902778
238.1055171
1-17
30.67328458
1-2
36.87859703
2
2-3
125.8207435
116.0936318
0
116.0936318
2-21
76.40977052
2-19
29.95674962
3
3-2
125.8207435
138.1405541
156.4097222
294.5502763
3-4
26.38405445
3-10
89.01000774
3-20
35.06630249
4
4-3
26.38405445
30.04955986
156.4097222
186.4592821
4-5
33.71506527
5
5-6
56.28292242
44.99899384
0
44.99899384
5-4
33.71506527
6
6-9
67.59978366
72.36603845
0
72.36603845
6-5
56.28292242
6-22
20.84937081
7
7-22
18.85744356
20.79647896
0
20.79647896
7-8
22.73551435
8
8-7
22.73551435
35.43953936
0
35.43953936
8-23
20.41426045
8-12
27.72930392
9
9-6
67.59978366
94.67143224
0
94.67143224
9-10
72.40595683
9-23
49.33712399
10
10-9
72.40595683
94.63750161
0
94.63750161
10-3
89.01000774
10-11
27.85903866
11
11-10
27.85903866
59.07521323
0
59.07521323
11-12
43.44317491
11-13
46.84821288
12
12-8
27.72930392
35.58623942
0
35.58623942
12-11
43.44317491
13
11-13
46.84821288
92.87211118
0
92.87211118
13-14
109.1448395
13-21
29.75116996
14
14-13
109.1448395
133.0779053
185.8902778
318.9681831
14-1
