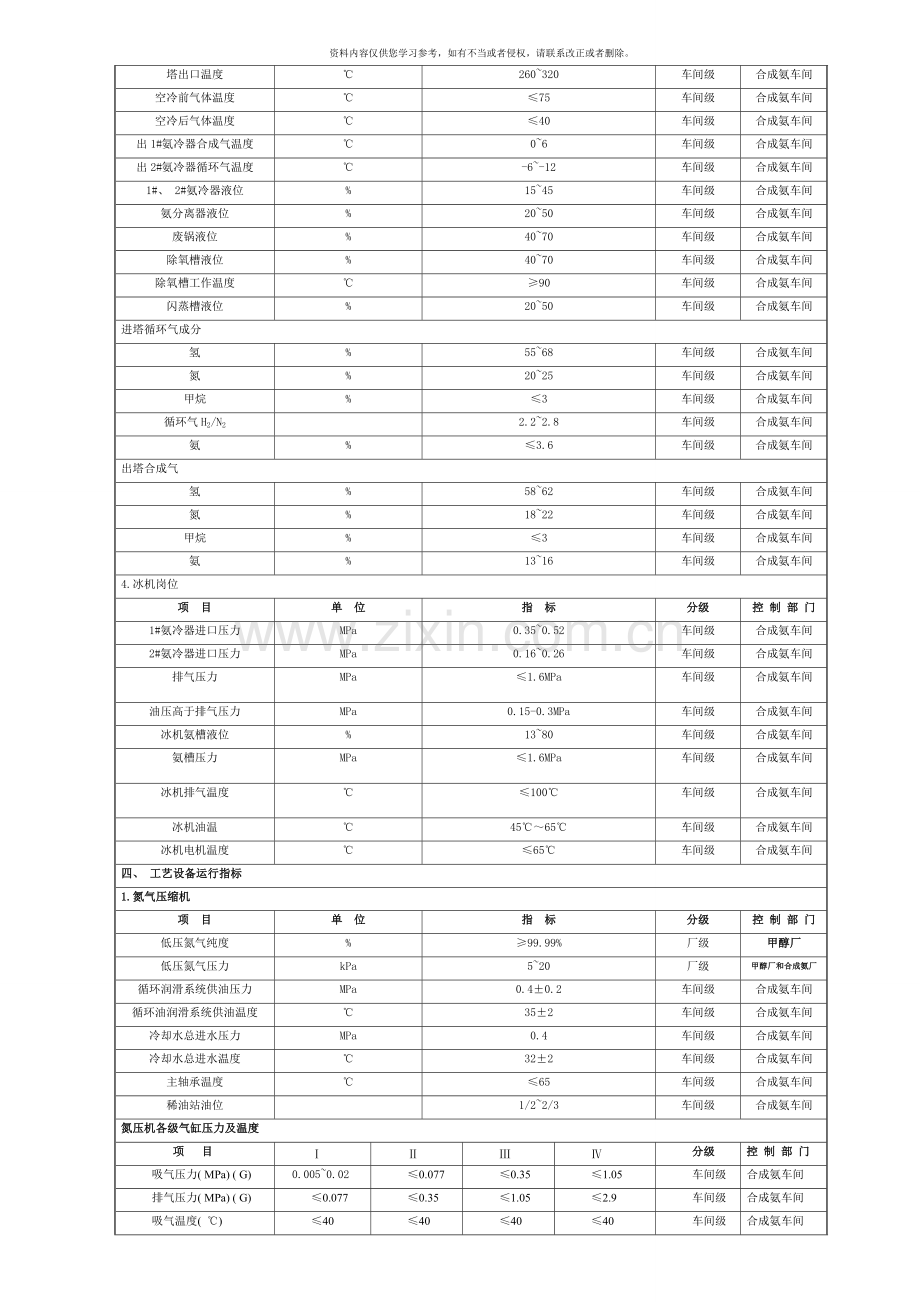

资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。合成氨装置生产工艺卡片 03月 23 日一、原料气甲醇驰放气控制指标项目单位指标分级控制部门氢气 %( W) ≥80% 厂级甲醇厂甲醇 %( W) ≤0.5% 厂级甲醇厂驰放气温度 ℃ ≤40℃ 厂级甲醇厂驰放气压力 MPa 2.0~2.9 厂级甲醇厂和合成氨厂二、产品控制指标 1、产品氢气控制指标项目单位指标分级控制部门产品氢纯度 % ≥95% 厂级合成氨厂 CO+CO2 ppm ≤500ppm 厂级合成氨厂压力 MPa 2.0~2.8 厂级合成氨厂总硫含量 ppm ≤0.1ppm 车间级未分析 2、产品蒸汽控制指标项目单位指标分级控制部门蒸汽压力 MPa 1.0~1.5 车间级合成氨车间 3、产品液氨控制指标项目单位指标分级控制部门纯度 wt% 液氨≥99.8%, 残留物含量≤0.2% 公司级合成氨厂三、工艺控制指标 1.PSA岗位项目单位指标分级控制部门甲醇驰放气压力 MPa 2.0~2.9 厂级合成氨厂产品氢气压力 MPa ≤2.8MPa 厂级合成氨厂解吸气压力 MPa ≤0.02MPa 车间级合成氨车间产品氢气温度 ℃ ≤40℃ 车间级合成氨车间解吸气温度 ℃ ≤40℃ 车间级合成氨车间产品氢纯度 % ≥95% 厂级合成氨厂 CO+CO2 ppm ≤500ppm 厂级合成氨厂产品氢总硫含量 ppm ≤0.1ppm 车间级未分析 2、甲烷化岗位项目单位指标分级控制部门甲烷化炉进口压力 MPa 2.0~2.8 车间级合成氨车间甲烷化热点温度 ℃ 245±5 公司级合成氨厂空冷器出口气体温度 ℃ ≤40 车间级合成氨车间甲烷化炉出口CO+CO2 ppm ≤10ppm 车间级合成氨车间 H2/N2 2.8~3.0 车间级合成氨车间气液分离器液位 % ≤30% 车间级合成氨车间 3、合成岗位补充气压力 MPa ≤14.2 车间级合成氨车间系统压差 MPa ≤0.84 车间级合成氨车间合成塔压差 MPa ≤0.34 车间级合成氨车间气氨总管压力( 1#氨冷) MPa 0.35~0.52 车间级合成氨车间气氨总管压力( 2#氨冷) MPa 0.16~0.26 车间级合成氨车间闪蒸槽压力 MPa 3.0~3.5 车间级合成氨车间合成触媒热点温度 ℃ 465±5 公司级合成氨厂塔壁温度 ℃ ≤120 车间级合成氨车间塔出口温度 ℃ 260~320 车间级合成氨车间空冷前气体温度 ℃ ≤75 车间级合成氨车间空冷后气体温度 ℃ ≤40 车间级合成氨车间出1#氨冷器合成气温度 ℃ 0~6 车间级合成氨车间出2#氨冷器循环气温度 ℃ -6~-12 车间级合成氨车间 1#、 2#氨冷器液位 % 15~45 车间级合成氨车间氨分离器液位 % 20~50 车间级合成氨车间废锅液位 % 40~70 车间级合成氨车间除氧槽液位 % 40~70 车间级合成氨车间除氧槽工作温度 ℃ ≥90 车间级合成氨车间闪蒸槽液位 % 20~50 车间级合成氨车间进塔循环气成分氢 % 55~68 车间级合成氨车间氮 % 20~25 车间级合成氨车间甲烷 % ≤3 车间级合成氨车间循环气H2/N2 2.2~2.8 车间级合成氨车间氨 % ≤3.6 车间级合成氨车间出塔合成气氢 % 58~62 车间级合成氨车间氮 % 18~22 车间级合成氨车间甲烷 % ≤3 车间级合成氨车间氨 % 13~16 车间级合成氨车间 4.冰机岗位项目单位指标分级控制部门 1#氨冷器进口压力 MPa 0.35~0.52 车间级合成氨车间 2#氨冷器进口压力 MPa 0.16~0.26 车间级合成氨车间排气压力 MPa ≤1.6MPa 车间级合成氨车间油压高于排气压力 MPa 0.15-0.3MPa 车间级合成氨车间冰机氨槽液位 % 13~80 车间级合成氨车间氨槽压力 MPa ≤1.6MPa 车间级合成氨车间冰机排气温度 ℃ ≤100℃ 车间级合成氨车间冰机油温 ℃ 45℃～65℃ 车间级合成氨车间冰机电机温度 ℃ ≤65℃ 车间级合成氨车间四、工艺设备运行指标 1.氮气压缩机项目单位指标分级控制部门低压氮气纯度 % ≥99.99% 厂级甲醇厂低压氮气压力 kPa 5~20 厂级甲醇厂和合成氨厂循环润滑系统供油压力 MPa 0.4±0.2 车间级合成氨车间循环油润滑系统供油温度 ℃ 35±2 车间级合成氨车间冷却水总进水压力 MPa 0.4 车间级合成氨车间冷却水总进水温度 ℃ 32±2 车间级合成氨车间主轴承温度 ℃ ≤65 车间级合成氨车间稀油站油位 1/2~2/3 车间级合成氨车间氮压机各级气缸压力及温度项目 Ⅰ Ⅱ Ⅲ Ⅳ 分级控制部门吸气压力( MPa) ( G) 0.005~0.02 ≤0.077 ≤0.35 ≤1.05 车间级合成氨车间排气压力( MPa) ( G) ≤0.077 ≤0.35 ≤1.05 ≤2.9 车间级合成氨车间吸气温度( ℃) ≤40 ≤40 ≤40 ≤40 车间级合成氨车间排气温度( ℃) ≤112 ≤149 ≤147 ≤147 车间级合成氨车间氮压机设备技术参数型号 TAW1700-18/2150 分级控制部门工作制 S1 绝缘等级 F级励磁电流 DC175.3A 励磁电压 DC125.3V 标准编号 T201 防爆标志 ExeIIT3 防爆合格证编号 CJEX09.615 冷却器型号 TAW1700-18/2150 进水压力 0.4MPa 回水压力 0.2MPa 换热容量 140kW 进水温度 32℃ 冷却水量 30t/h 密闭式电加热器容量 1200+300W 最高温度 160℃ 表面负荷 ≤0.2W/cm2 防爆标志 ExeIIT3 防爆合格编号 CJEX08.035u 交流励磁机型号 LA23.2-22/85 绝缘等级 F级励磁电压 79.3V 励磁电流 15.1A 防爆标志 ExeIIT3 防爆合格编号 CJEX09.615 2.联压机项目单位指标分级控制部门循环润滑系统供油压力 MPa 0.4±0.2 车间级合成氨车间循环油润滑系统供油温度 ℃ 35±2 车间级合成氨车间冷却水总进水压力 MPa 0.4±0.2 车间级合成氨车间冷却水总进水温度 ℃ 32±2 车间级合成氨车间主轴承温度 ℃ ≤65 车间级合成氨车间压缩机各段参数介质氮氢气一段氮氢气二段循环气分级控制部门体积流量Nm3/h 18525( 单台) 84500( 单台) 车间级合成氨车间入口压力MPa( G) 2.0~2.6 ≤6.34 ≤13.8 车间级合成氨车间入口温度℃ ≤40 ≤40 ≤25 车间级合成氨车间出口压力MPa(G) ≤6.34 ≤14.2 ≤14.75 车间级合成氨车间出口温度℃ ≤135 ≤125 ≤25 车间级合成氨车间联压机设备技术参数型号 6MW-13.7/26-142~11.6/138-147.5型分级控制部门型式六列对称平衡往复活塞式行程 320mm 转速 333r/min 轴功率 1735KW 介质氢氮气循环气容积流量 13.7m3/min( 吸入状态) 11.6m3/min( 吸入状态) 吸气压力 2.6MPaG 13.8MPaG 吸气温度 40℃ 25℃ 排气压力 14.2MPaG 14.75MPaG 压缩级数 2 1 气缸直径 240/165mm( 各2个) 205mm( 2个) 压缩机旋转方向逆时针( 自盘车端看) 重量 126000Kg 主机外形 7640*5230*1340( mm*mm*mm) 主电机主要技术参数型号 TAW -18/2600 型式增安型无刷励磁同步电动机转速 333r/min 额定功率 KW 电压 10KW 额定电流 135.1A 频率 50Hz 重量 35000Kg 公用工程指标润滑油耗量 350g/h( 最大) 冷却水耗量 200m3/h 电能耗量序号用途功率转速电压数量防爆等级备注 1 主电机 KW 333r/min 10KW 1 eIIT3 2 电机加热器 2.1KW / 220KW 1 eIIT3 3 辅助油泵电机 7.5KW / 380KW 2 dIICT4 1用1备 4 盘车电机 3KW / 380KW 1 dIICT4 间断 5 油站加热器 3KW / 220KW 3 dIICT4 间断 6 注油器电机 0.55KW / 380KW 1 dIICT4 间断 3.冰机开启式螺杆式氨压缩机组型号 JZVLGA324DA3-B 分级控制部门制冷工况: 蒸发温度/冷凝温度 +5℃/+35℃ 质量流量 16216.9Kg/h 制冷量 4.3626Gcal/h 电机功率 800kW 轴功率 749.3KW 压缩机型式开启喷油螺杆制冷压缩机制冷剂 R717 阳转子转速 2960r/min 转子名义直径 324mm 理论排量 4247.9m3/h 长径比 1.4 电机防护等级 IP54 防爆等级 dⅡCT3 电机功率 800kW 转速 2960r/min 电源 3P/10KV/50Hz 转子间的传动方式阳带阴能量调节范围 10～100% 能级调节方式自动无级调节内容积比调节范围 2.5~5.0 内容积比调节方式自动无级调节冷却机油牌号 N46 注入量约1800kg 油泵电机电机功率 2.2KW 电源 3P/380V/50Hz 防护等级 IP54 防爆等级 dⅡCT3 油冷却器型式卧式壳管式液氨冷却进氨管径 DN65 出氨管径 DN100 开启式螺杆式氨压缩机组型号 JZVLGA268TC3-B 分级控制部门制冷工况: 蒸发温度/冷凝温度 -12℃/+38℃ 质量流量 6558.4Kg/h 制冷量 1.737Gcal/h 电机功率 630kW 轴功率 545.6KW 压缩机型式开启喷油螺杆制冷压缩机制冷剂 R717 阳转子转速 2960r/min 转子名义直径 268mm 理论排量 2829.3m3/h 长径比 1.9 电机防护等级 IP54 防爆等级 dⅡCT3 电机功率 630kW 转速 2960r/min 电源 3P/10KV/50Hz 转子间的传动方式阳带阴能量调节范围 10～100% 能级调节方式自动无级调节内容积比调节范围 2.5—5.0 内容积比调节方式自动无级调节冷却机油牌号 N46 注入量约800kg 油泵电机电机功率 2.2KW 电源 3P/380V/50Hz 防护等级 IP54 防爆等级 dⅡCT3 油冷却器型式卧式壳管式液氨冷却进氨管径 DN50 出氨管径 DN100
