技术交底
工程名称

交底部位

施工单位

交底日期

交底内容:

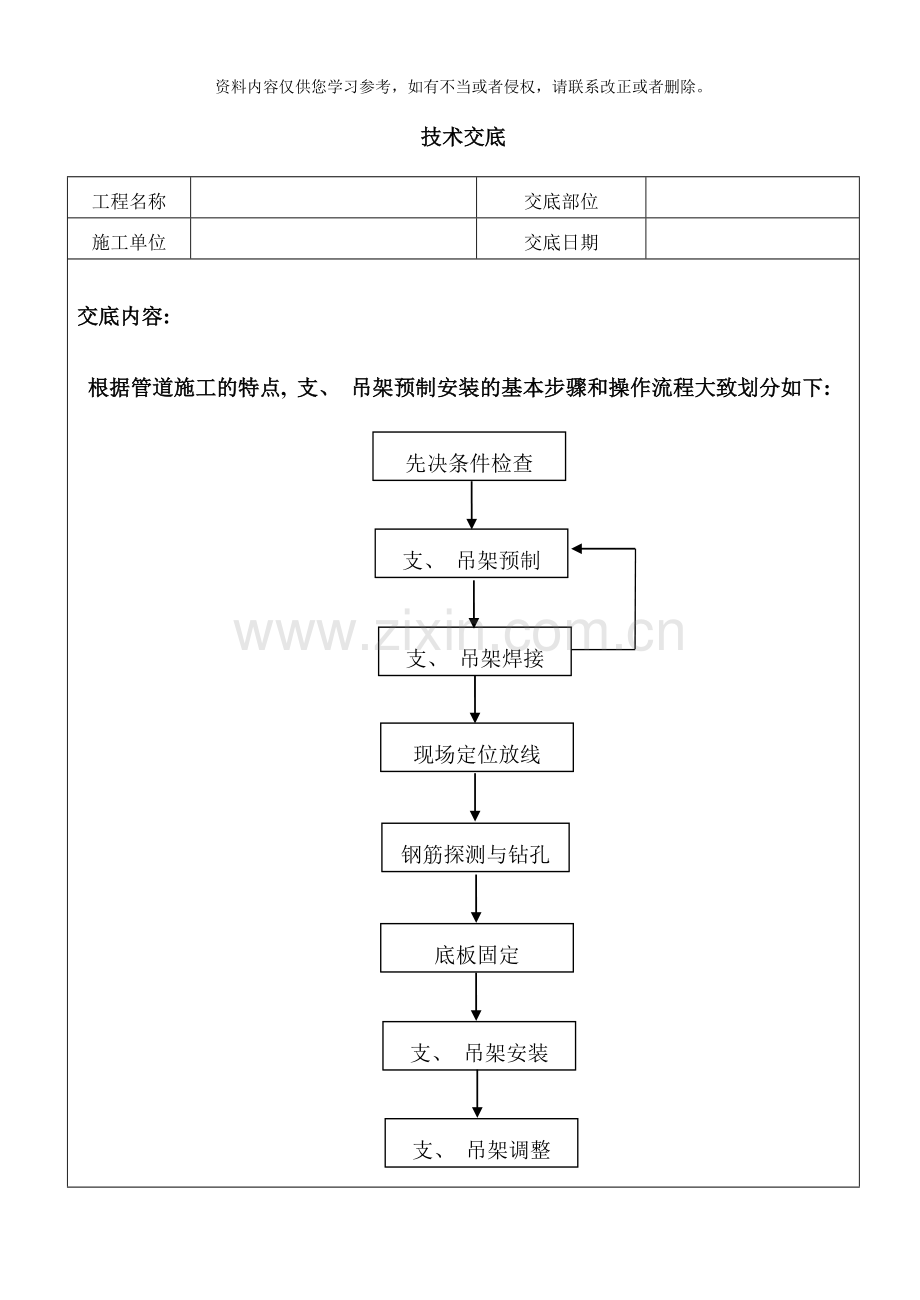

根据管道施工的特点, 支、 吊架预制安装的基本步骤和操作流程大致划分如下:
先决条件检查

支、 吊架预制

支、 吊架焊接

现场定位放线

钢筋探测与钻孔

底板固定

支、 吊架安装

支、 吊架调整

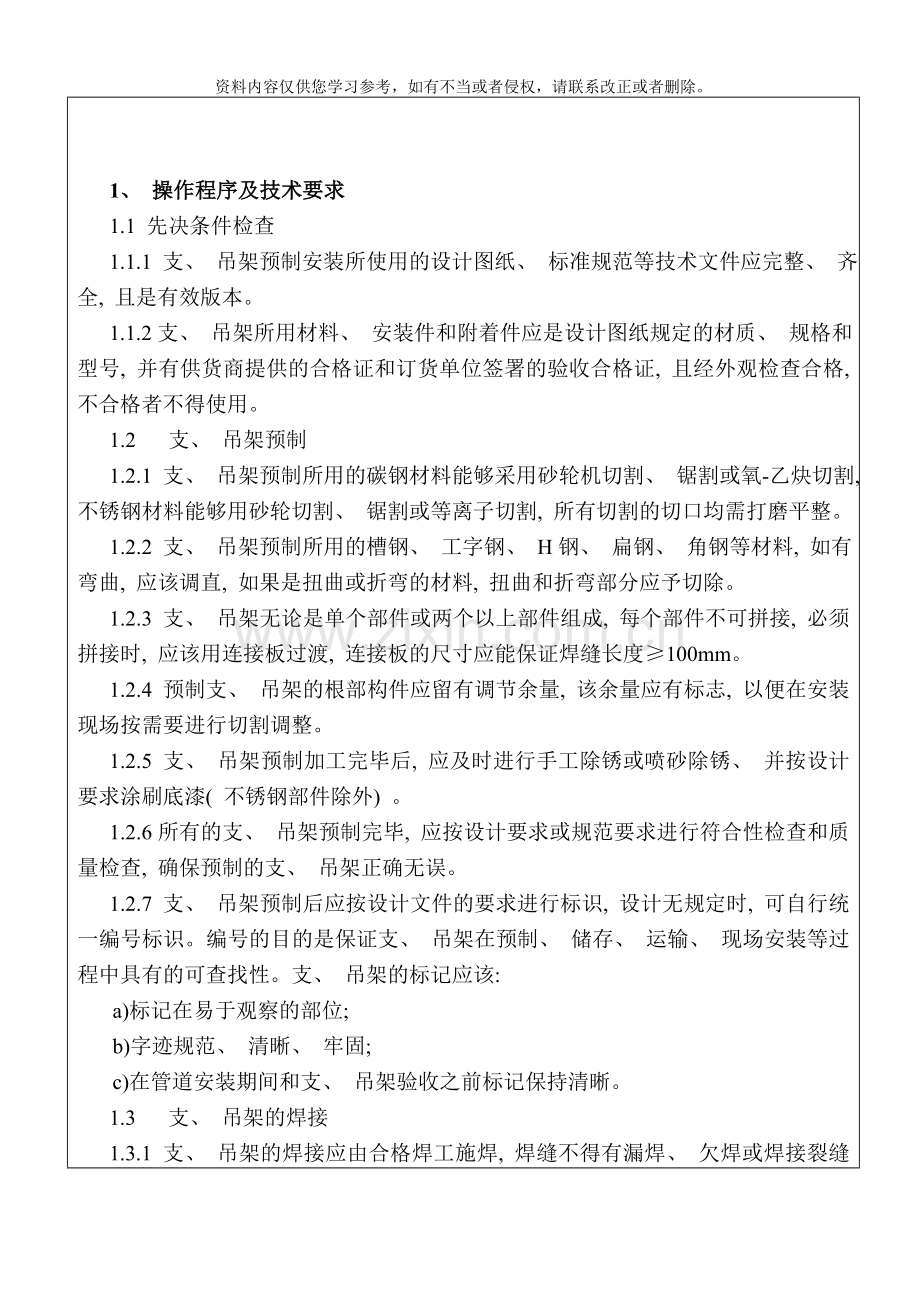

1、 操作程序及技术要求
1.1 先决条件检查
1.1.1 支、 吊架预制安装所使用的设计图纸、 标准规范等技术文件应完整、 齐全, 且是有效版本。
1.1.2支、 吊架所用材料、 安装件和附着件应是设计图纸规定的材质、 规格和型号, 并有供货商提供的合格证和订货单位签署的验收合格证, 且经外观检查合格, 不合格者不得使用。
1.2 支、 吊架预制
1.2.1 支、 吊架预制所用的碳钢材料能够采用砂轮机切割、 锯割或氧-乙炔切割, 不锈钢材料能够用砂轮切割、 锯割或等离子切割, 所有切割的切口均需打磨平整。
1.2.2 支、 吊架预制所用的槽钢、 工字钢、 H钢、 扁钢、 角钢等材料, 如有弯曲, 应该调直, 如果是扭曲或折弯的材料, 扭曲和折弯部分应予切除。
1.2.3 支、 吊架无论是单个部件或两个以上部件组成, 每个部件不可拼接, 必须拼接时, 应该用连接板过渡, 连接板的尺寸应能保证焊缝长度≥100mm。
1.2.4 预制支、 吊架的根部构件应留有调节余量, 该余量应有标志, 以便在安装现场按需要进行切割调整。
1.2.5 支、 吊架预制加工完毕后, 应及时进行手工除锈或喷砂除锈、 并按设计要求涂刷底漆( 不锈钢部件除外) 。
1.2.6所有的支、 吊架预制完毕, 应按设计要求或规范要求进行符合性检查和质量检查, 确保预制的支、 吊架正确无误。
1.2.7 支、 吊架预制后应按设计文件的要求进行标识, 设计无规定时, 可自行统一编号标识。编号的目的是保证支、 吊架在预制、 储存、 运输、 现场安装等过程中具有的可查找性。支、 吊架的标记应该:
a)标记在易于观察的部位;
b)字迹规范、 清晰、 牢固;
c)在管道安装期间和支、 吊架验收之前标记保持清晰。
1.3 支、 吊架的焊接
1.3.1 支、 吊架的焊接应由合格焊工施焊, 焊缝不得有漏焊、 欠焊或焊接裂缝等缺陷。
1.3.2 支、 吊架的焊接材料, 应与支、 吊架的材质相匹配。
1.3.3 支、 吊架焊完后应立即除去渣皮、 飞溅物, 将焊缝表面清理干净。
1.3.4 支、 吊架与管道焊接时, 不得将管子烧穿或有咬边现象。
1.4 现场的定位放线
1.4.1支、 吊架的安装应在预制部件完工且符合技术要求, 待安装区域土建施工完毕, 预埋板( 如果有) 预埋良好的基础上进行
1.4.2室内管道的支架, 首先应根据设计要求定出固定支架和补偿器的位置。再按管道的标高把同一水平直管段的支架位置表示在墙上或柱子上, 要求有坡度的管道, 应根据两点间的距离和坡度的大小, 计算出两点间的高度差, 然后在两点间拉一根直线, 按照支架的间距在墙上或柱子上划出每个支架的位置。
1.4.3如果土建施工时已在墙上预留了埋设支架的孔洞, 或在钢筋混泥土构件上预埋了焊接支架的底板, 应检查预留孔洞或预埋钢板的标高及位置是否符合要求, 预埋钢板上的砂浆或油漆应清除干净。
1.4.4室外管道的支架、 支柱或支墩, 应测量顶面的标高和坡度是否符合设计要求。
1.5 钢筋探测与钻孔
1.5.1对于用膨胀螺栓锚固连接的支吊架, 在安装前应进行钢筋探测, 钢筋探测应遵循如下规定:
a)用钢筋探测仪测出钢筋的平面位置和深度;
b)在钢筋混泥土结构物的表面标出钢筋的位置;
c)标识钢筋位置时, 应至少标出互相垂直的六根钢筋;
d)如果探测到的膨胀螺栓实际位置与理论位置偏差超过设计要求时, 应把测量结果 提交设计, 需要时由设计单位修改支架图。
1.5.2 在普通钢筋混泥土结构上安装的支吊架, 在支吊架底板安装前应进行钻孔, 钻孔的要求如下:
a)按照支、 吊架底板划出钻孔位置;
b)按所要求的螺栓直径, 直接用硬质合金钢钻头钻孔;
c)假如碰到钢筋, 停止钻孔( 此孔成为废孔) , 在支架位置公差范围内选择一个新的 位置重新钻孔, 新孔孔壁与废孔孔壁的距离应大于25mm
d)如果碰到钢筋, 钻孔达不到需要的深度, 则做好记录并提交设计者, 由设计者对是否切断钢筋做出判断。
e)钻孔后, 如果止通规的小头( 过端) 不能插入孔中, 所用的钻头不能再使用。
f)安装膨胀螺栓之前, 钻孔内必须用压缩空气或高压水清洗, 任何情况下, 都不允许有异物留在孔内。
g)废孔必须按原有的灰浆比予以填塞。
1.5.3 钻孔的检查:
a)对所有的孔应进行10%的抽查;
b)用止通规检查钻孔的最大、 最小直径、 以及深度是否符合设计要求或规范要求;
c)膨胀螺栓的位置公差应符合设计要求, 设计无规定时膨胀螺栓中心线距混泥土棱边间距R≥10D; 距混泥土结构拐角边的间距R≥15D。
1.5.4 支吊架根部结构在现场钻孔应采用台钻、 手电钻或磁力钻, 不允许气割开孔。
1.6 底板固定
1.6.1 插入膨胀螺栓, 使膨胀螺栓在孔内就位, 而且保证膨胀螺栓间距与支、 吊架底板外表面平齐。
1.6.2 支、 吊架底板与混泥土或钢结构虽然不能完全贴合, 但在膨胀螺栓固定区域是贴合的, 这种安装是合格的;
1.6.3 当膨胀螺栓固定区域不贴合时
a)间隙≤2㎜时, 视为合格;
b)2㎜＜间隙≤15㎜时, 可用楔形垫板补偿, 垫板应点焊在底板上;
c)间隙＞15㎜时, 应报设计单位处理;
1.6.4用力矩扳手检查扭紧力矩, 确认螺栓没有被切割、 螺杆上无焊痕, 并应保证螺杆至少伸出螺母1-2扣螺纹;
1.7 支、 吊架安装
1.7.1支、 吊架安装前应核对支、 吊架的标识、 安装位置, 以及安装件和附着件的型号、 规格等是否符合设计文件的规定。
1.7.2支、 吊架横梁应牢固地固定在墙、 柱子或其它结构上, 横梁长度方向应水平, 顶面应与管子中心线平行。
1.7.3无热位移的管道吊架的吊杆应垂直于管道, 吊杆的长度要能调节; 有热位移的管道吊杆应在位移相反的方向, 按位移值1/2倾斜安装; 两根热位移方向相反或位移值不等的管道, 除设计有规定外, 不得使用同一杆件。
1.7.4固定支架承受管道的内力的反力及补偿器的反力, 因此固定支架必须严格按设计要求安装, 不得在没有补偿装置的热力管道的直管段上, 同时安装2个或2个以上的固定支架。
1.7.5导向支架或滑动支架的滑动面应清洁、 平整, 滑托或护扳等活动部件与其支承件应接触良好, 以保证管道能自由膨胀。
1.7.6有保温层的管道, 其保温层不得妨碍热位移, 在支架横梁或支座的金属垫块上滑动时, 支架不应偏斜或使滑托卡住。
1.7.7有热位移的滑动支架, 其滑动面应从支承面的中心向位移的反方向偏移, 偏移量为设计位移值的1/2。
1.7.8补偿器的两侧应安装1-2个导向支架, 使管道在支架上伸缩时不至偏移中心线, 在保温管道中不宜采用过多的导向支架, 以免妨碍管道的自由伸缩。
1.7.9弹簧支、 吊架的弹簧高度, 应按设计文件规定安装, 弹簧应调整到冷态值并做记录, 弹簧的临时固定件, 应待系统安装、 试压、 绝热完毕后方可拆除。
1.7.10管道支、 吊架弹簧应有合格证书, 其外观几何尺寸应符合下列要求:
a)弹簧表面不应由裂纹、 折迭、 分层、 锈蚀等缺陷;
b)尺寸偏差应符合设计图纸要求;
c)弹簧工作圈数偏差不应超过半圈;
d)自由状态时, 弹簧各圈节距应均匀, 其偏差不得超过平均节距的10%;
e)弹簧两端支承面应与弹簧轴线垂直, 其偏差不得超过自由高度的2%。
1.7.11不锈钢管道与碳钢支、 吊架接触部位应加不锈钢薄扳垫片( 或其它对不锈钢无害的材料) , 垫片规格设计有要求时按设计要求, 设计无要求时可按下述规定选择:
a)垫片厚度为: 0.3-0.5 mm不锈钢薄扳;
b)垫片宽度为: 卡箍或支架宽度+30mm;
c)垫片长度为: 能包裹不锈钢一周。
1.7.12管架或管架根部用螺栓紧固在槽钢、 工字钢或角钢的翼扳斜面上时, 其螺栓必须有相应的斜垫片。
1.7.13支、 吊架安装应平整、 牢固、 可靠。预埋件如果不平整能够用垫铁找正, 但垫铁与预埋件之间要焊牢。
1.7.14运行时产生震动的管架, 如果用螺栓作紧固件, 则螺帽处应加弹簧垫圈或者止动垫圈。
1.7.15管道安装时不宜使用临时支、 吊架, 必须设置临时支、 吊架时, 不得与正式支、 吊架的位置有冲突, 并应有明显标记。管道及正式支吊架安装完毕后应及时拆除临时支吊架。
1.7.16管道安装完毕后, 应及时进行支、 吊架的固定或调整工作, 以保证支、 吊架的位置正确、 平整、 牢固且与管子接触良好。
1.8 支、 吊架调整
1.8.1 有热位移的管道, 在受热膨胀时, 应及时进行下列检查与调整;
a)活动支架的位移方向, 位移量及导向性能是否符合设计要求;
b)管托有无脱落的现象;
c)固定支架是否牢固可靠;
d)弹簧的安装高度与弹簧的工作高度是否符合要求。
1.8.2弹簧支吊架的弹簧整定应按设计要求进行, 固定销应在管道安装完毕、 系统试压、 保温结束后方可拆除, 固定销应完整抽出, 妥善保管。
1.8.3允许用调整吊杆长度或用支座下面加金属垫板来调整管道坡度, 可是吊杆必须是整根的, 不允许经过焊接来增加吊杆的长度, 垫板必须同预埋件或钢结构焊牢, 且垫板只能用一块, 不允许用两块以上垫板叠加起来。
1.8.4 支、 吊架调整后, 各连接件的螺杆丝扣必须带满, 锁紧螺母应锁紧、 防止松动。
1.8.5 支、 吊架间距应按设计要求进行, 设计无要求时, 可参考附表一。
1.8.6 管道支、 吊架安装完毕, 应按设计要求逐个核对支吊架的型号、 材质、 位号等是否符合设计要求。
1.9 施工表格
1.9.1 对于支吊架的制作安装, 要填写管架及弹簧支、 吊架调整记录和管架安装记录。
审核人

交底人

接受交底人
