抗倍特板干挂施工工法
1.工法特点
进度管理: 经过本功法缩短了墙面干挂的施工工期, 为整个项目生产进度减少了是施工周期。
质量标准: 工法应遵循的国家、 行业和企业的技术法规、 标准, 并列出关键部位、 关键工序的质量要求, 达到质量的主要措施。
效益分析: 减少了消耗的物料、 人工工时、 造价及费用等。
2.适用范围
本工法可适用于公共空间的类设施建设隔墙、 隔断、 装饰墙面。
3.工艺原理
抗倍特板是一种高温高压装饰板, 具有防水、 抗老化、 耐腐蚀、 易清洗待特点, 特别适用于洁净度要求较高的医院、 实验室及写字楼等中高档室内墙体装修。抗倍特板主要施工方法为干挂法, 利用固定于墙面的铝合金方管作为龙骨, 将抗倍特板用干挂固定于龙骨上, 形成最终装饰完成面。
4.施工工艺流程及操作要点
( 1) 施工工艺流程
基层处理→墙面放线→龙骨制作→龙骨固定→横龙骨固定→抗倍特板安装→清理→验收
( 2) 操作要点
1) 基层处理
清理墙面浮砂、 浮尘、 异物, 修补, 保证墙面基本平整。

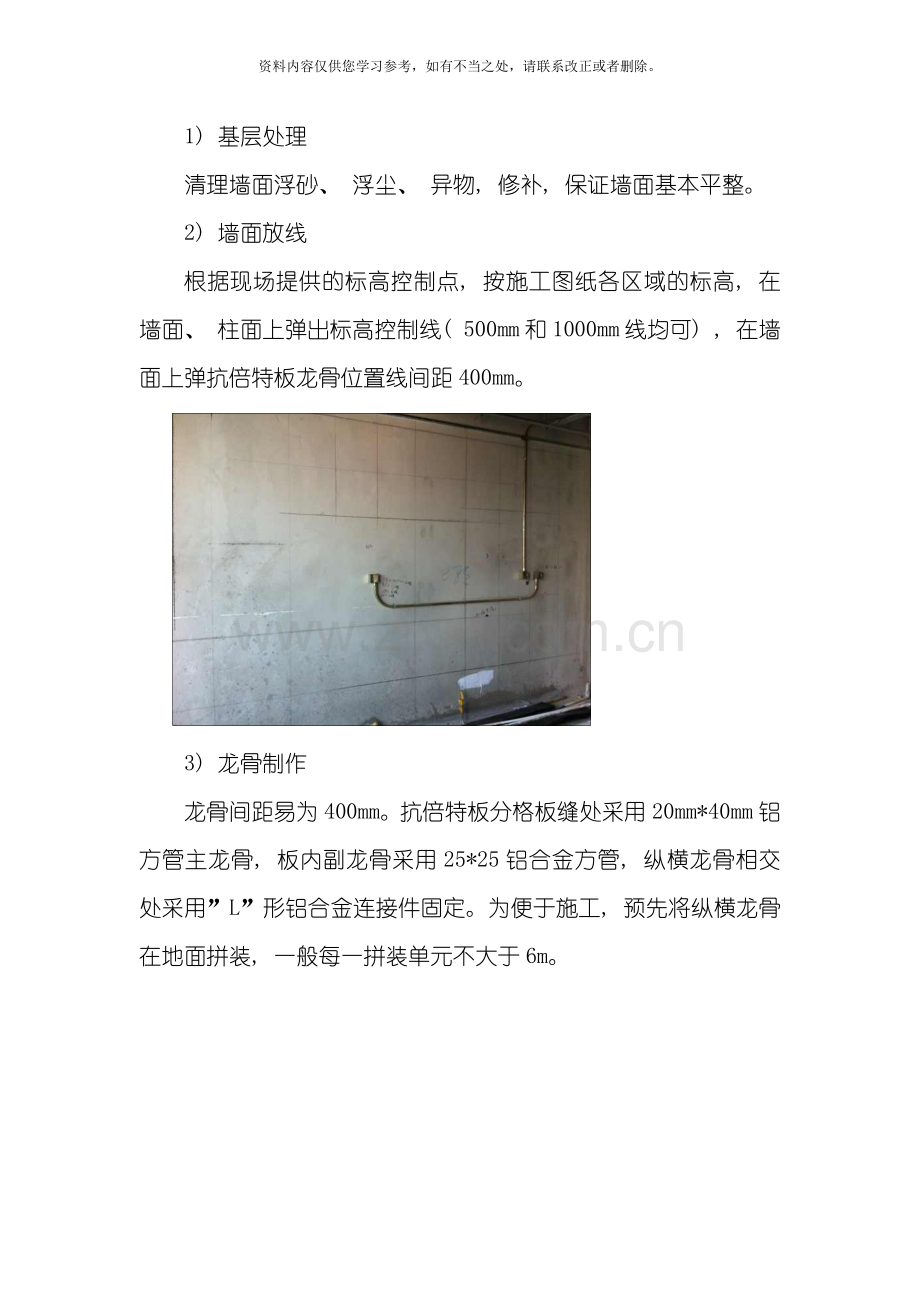

2) 墙面放线
根据现场提供的标高控制点, 按施工图纸各区域的标高, 在墙面、 柱面上弹出标高控制线( 500mm和1000mm线均可) , 在墙面上弹抗倍特板龙骨位置线间距400mm。

3) 龙骨制作
龙骨间距易为400mm。抗倍特板分格板缝处采用20mm*40mm铝方管主龙骨, 板内副龙骨采用25*25铝合金方管, 纵横龙骨相交处采用”L”形铝合金连接件固定。为便于施工, 预先将纵横龙骨在地面拼装, 一般每一拼装单元不大于6m。

4) 龙骨固定
将拼装好的龙骨单元安装于墙体上, 调整平整度至符合要求, 用膨胀螺栓、 ”L”形铝合金连接件进行固定( 墙面为轻体墙时采用拉铆钉) , 固定点间距不得大于300mm。
5) 横龙骨固定
横龙骨直间距为400mm接用燕尾丝固定到竖向的20mm*20mm铝方管主龙骨上。横向龙骨接头必须固定到竖向龙骨上并用燕尾丝固定防止在挂抗倍特板时滑落。

6) 挂件安装
在抗倍特板上弹线, 确定墙面横向龙骨的位置。抗倍特板弹线位置上每隔400mm安装”z”型铝合金挂件, ”z”型铝合金挂件采用三角固定, 自宫螺丝不得少于3颗。”z”型铝合金挂件横平竖直。

7) 抗倍特板挂安装
抗贝特板固定时从四周边角开始然后从下往上固定面板, 固定式挂件必须全部挂在铝合金横龙骨上, 不得出现漏挂或挂件不严实有缝隙。两抗倍特板之间预留3mm的接缝, 防止紧密安装后楼体变形时板材挤压造成的开裂或起拱等现象。

成品背景墙 控制缝隙
8) 清理
清除板缝处面纹纸, 清洗板面。
9) 检查
1、 抗倍特板表面平整度允许偏差1mm;
2、 立面垂直度度允许偏差1.5mm;
3、 接缝处高低允许偏差0.5mm和宽窄允许偏差1mm
4、 阴阳角方正允许偏差1.5mm。
5.质量控制
( 1) 质量控制标准
1) 质量标准: 抗倍特板作为墙面饰面板的一种, 其安装应符合国家标准《建筑装饰装修工程质量验收规范》GB50210- .
2) 龙骨与墙体应连接牢固, 不得遗漏连接件; 双面胶、 结构胶按要求进行设置。
3) 洁净区施工中, 板面开孔处机电末端( 插座、 开关等) 周边应用密封胶密封。
( 1) 质量控制要点
1) 墙面龙骨必须牢固、 平整:安装龙骨时应严格按放线的水平标准线和规定位线组装周边骨架。受力节点应装订严密、 牢固、 保证龙骨的整体刚度。龙骨的尺寸应符合设计要求。墙面龙骨严禁有硬弯, 如有必须调直再进行固定。
2) 面层必须平整:施工前应弹线。长龙骨的接长应采用对接;相邻龙骨接头要错开, 避免主龙骨向边倾斜。龙骨安装完毕, 应经检查合格后再安装饰面板。连接件件必须安装牢固, 严禁松动变形。龙骨分格的几何尺寸必须符合设计要求和饰面板块的模数。饰面板的品种、 规格符合设计要求, 外观质量必须符合材料技术标准的规格。
3) 大于3kg的重型灯具及其它重型设备严禁安装在墙面工程的龙骨上。
