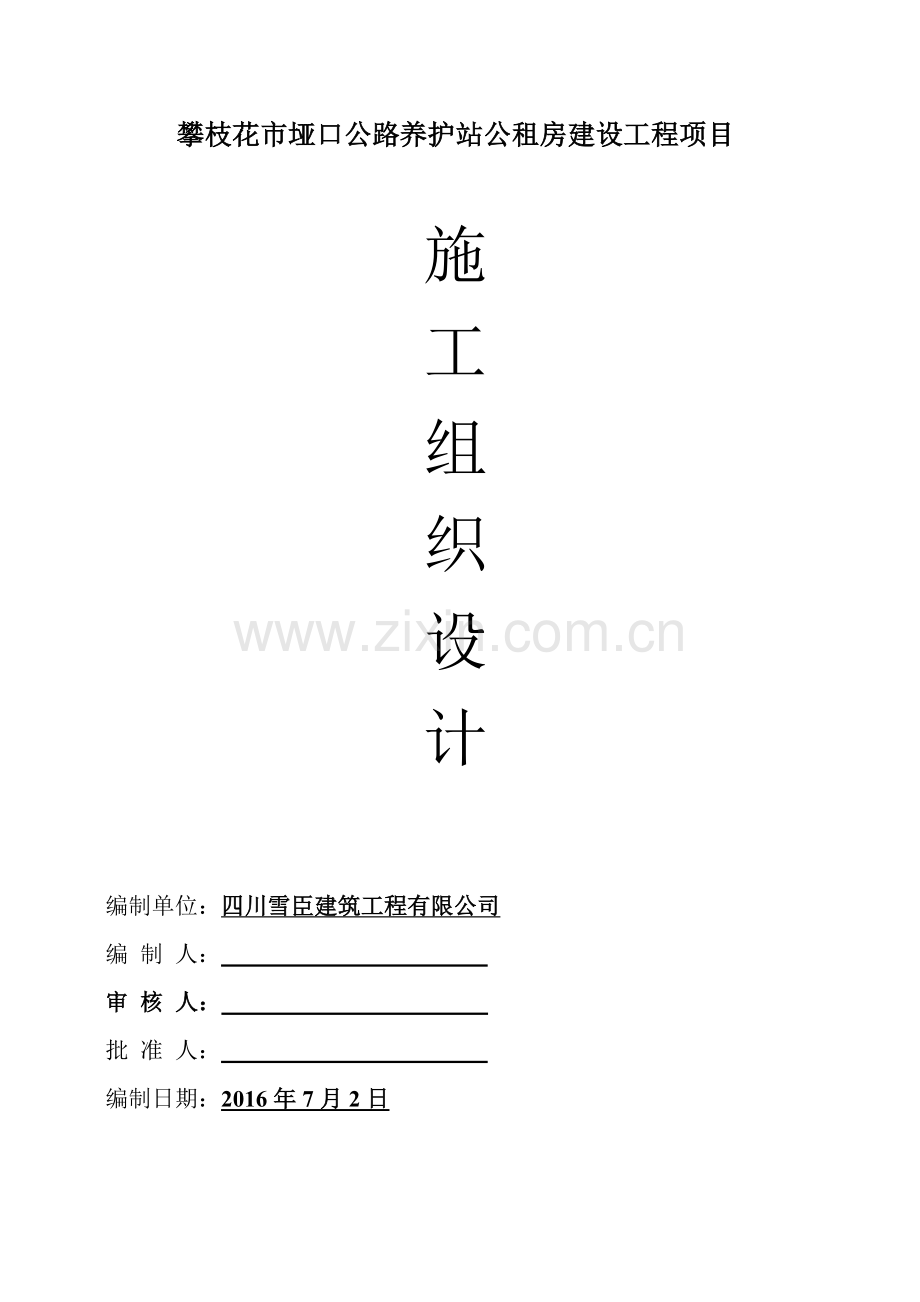

攀枝花市垭口公路养护站公租房建设工程项目

施
工
组
织
设
计

编制单位：四川雪臣建筑工程有限公司
编 制 人：
审 核 人：
批 准 人：
编制日期：2016年7月2日

目 录
第一章 工程概况、编制依据和原则
第1节 工程概况
第2节 编制依据
第3节 施工条件与工程特点、难点
第二章 施工总体部署
第1节 施工项目管理目标
第2节 施工组织
第三章 资源配备计划
第1节 项目部管理组织机构为直线管理制
第2节 项目部班子主要成员及岗位职责
第3节 项目部的组成与要求
第四章 施工准备与总平面布置
第1节 技术准备
第2节 物资准备
第3节 各类计划准备
第4节 现场布置原则与标准化管理要求
第5节 施工现场临时用电、用水
第6节 现场生产、生活设施
第7节 施工现场排水、消防通讯平面布置
第五章 主要施工方案与技术措施
第1节 施工测量方案
第2节 基础土(石)方开挖施工方案
第3节 基础土方回填
第4节 独立柱基础+基础梁施工方案
第5节 砖基础施工方案
第6节 钢筋工程施工方案
第7节 主体模板工程施工方案
第8节 主体砼工程施工方案
第9节 砌体工程施工方案
第10节 脚手架工程施工方案
第11节 屋面及防水工程施工方案
第12节 门窗工程施工方案
第13节 聚苯板外墙内保温施工方案
第14节 装修工程施工方案
第15节 水电安装施工方案
第16节 室外工程施工方案
第六章 质量管理体系与措施
第1节 质量保证体系
第2节 分部（项）工程质量实施计划
第3节 质量保证总体措施
第4节 分部（项）工程质量保证措施
第5节 加强质量常见通病防治措施
第6节 成品质量保证措施
第七章 安全管理体系与措施
第1节 安全管理体系
第2节 安全保证措施
第3节 消防保证措施
第八章 环境保护管理体系与措施
第1节 环境保护管理体系
第2节 环境、生活卫生保证措施
第3节 减少扰民噪音技术措施
第4节 降低环境污染技术措施
第5节 地下管线及其他地上地下设施的保护加固措施
第九章 文明施工管理体系与措施
第1节 文明施工体系
第2节 文明施工管理措施
第十章 工程进度计划与措施
第1节 工期计划安排
第2节 施工总进度计划横道表
第3节 工期保证总体措施
第4节 实施工期计划过程控制措施
第十一章 工程施工协调配合
第1节 与专业队伍的协调配合
第2节 与设计单位的协调配合
第3节 与监理工程师的协调配合
第4节 与业主的配合
第5节 与周边的协调配合
第十二章 降低工程成本节约资源与优化设计方案
第1节 技术方面
第2节 施工方面
第3节 安全方面
第4节 实行强制式机械管理
第5节 采用独特的物资供应与管理模式
第6节 利用现代化办公手段，提高工作效率
第十三章 季节施工技术措施
第1节 雨季施工技术措施
第2节 冬季施工技术措施
第十四章 施工组织设计图表
附表一 承包人用于本工程施工的机械设备表
附表二 拟配备本标段的试验和检测仪器设备表
附表三 劳动力计划表
附表四 计划开、竣工日期和施工进度横道图
附表五 施工总平面图
附表六 临时用地表

第一章 工程概况、编制依据和原则
第1节 工程概况
本工程为攀枝花市垭口公路养护站公租房建设项目，建设地点：米易县垭口镇，拟建建筑为一至三层框架结构，建筑主体高度为11.1米建筑为设计耐火等级为二级，基础为独立基础
计划工期：160日历天。
招标范围：工程量清单、图纸及经过审批的设计变更的所有内容
安全文明施工：满足当地政府对城市环境保护的相关要求。

第2节 编制依据
一、编制范围：招标文件、工程量清单、图纸及经过审批的设计变更的所有内容
二、编制依据：
（一）、依据四川攀枝花市规划建筑设计研究院有限公司设计的施工图所涉及的内容、国家、省、市有关工程量清单编制的政策性文件
（二）、技术标准和要求具体如下：
1、遵守设计图纸明确的技术规范；
2、执行国家、四川省、市现行的施工、质量检测及验收规范
3、依照设计文件的要求，本招标工程项目的施工、材料、设备须达到现行中华人民共和国及省、自治区、直辖市或行业的现行工程建设标准和规范的要求。
《中华人民共和国建筑法》
《建设工程质量管理条例》
《建筑工程安全生产管理条例》
《混凝土强度检验评定标准》 GBJ107-87
《土方与爆破工程施工及验收规范》 GBJ201-83
《建筑桩基技术规范》 JGJ94-94
《建筑地基基础工程施工质量验收规范》 GB50202-02
《砌体工程施工质量验收规范》 GB50203-02
《高层建筑混凝土结构技术规程》 JGJ3-2002
《混凝土结构施工工程质量验收规范》 GB50204-02
《钢筋机械连接通用技术规程》 JGJ107-96
《镦粗直螺纹钢筋接头》 JG/T3057-1999
《钢筋焊接及验收规程》 JGJ18-96
《西南地区通用建筑标准图集》（现行）
《屋面工程质量验收规范》 GB50207-02
《建筑地面工程施工质量验收规范》 GB50209-02
《建筑装饰装修工程质量验收规范》 GB50210-01
《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002
《建筑电气工程施工质量验收规范》 GB50303-02
《建筑工程施工质量验收统一标准》 GB50300-2001
《建筑变形测量规程》 JG/T88-97
《建筑工程项目管理规范》 GB/T50236-2001
《工程网络计划技术规程》 JGJ/T1001-99
《建筑工程冬季施工措施》 JGJ104-97
《建设工程文件归档整理规范》 GB50328-01
《工程建设标准强制条文》(房屋建筑部分)
《房屋建筑工程和市政基础设计工程竣工验收备案管理暂行办法》
《房屋建筑工程质量保修办法》
《中华人民共和国安全生产法》
《建筑工程施工现场管理规定》
《建筑安装工程安全技术规程》
《建筑施工安全检查标准》 JGJ59-99
《施工现场临时用电安全技术规范》 JGJ46-88
《建筑施工安全用电》
《漏电保护器及漏电保护技术》
《建筑施工高处作业安全技术规范》 JGJ80-91
《建筑机械使用安全技术规程》 JGJ33-01
注: 采用的技术标准、规范为现行中华人民共和国国家标准

第3节 施工条件与工程特点、难点
1、本工程地处米易县垭口镇，文明施工，卫生整洁等工作不得放松。
2、工程特点
（1）工期短
为了响应招标文件对工期的要求，本工程计划160个日历天内完成原道班处新建公路养护站公租房41间、生产用房及材料储备间11间、配套站内安全防护工程及站内道路、电力、给排水等设施，工作内容多，工期短。
（2）各专业交叉作业、施工需协调进行
本工程包括土建工程、装饰工程、安装工程、室外工程等专业施工，各交叉作业，施工中各专业应协调同步施工，尽量避免不必要的工期损失。

第二章 施工总体部署
第1节 施工项目管理目标
1、工期目标：160日历天。
2、质量目标：符合设计要求，满足使用功能，达到现行施工质量验收规范（含工程建设标准强制性条文）合格标准。
3、安全：杜绝重大伤亡与火灾事故，一般事故频率控制在0.1%以内。
4、文明施工目标：坚持“标准化”长效管理，争创“文明工地”。
5、投资控制目标：在投标报价范围内，严格按照现行标准完成本工程。
第2节 施工组织
1、实行项目法管理，成立项目部，由项目经理与项目技术负责人和各专业项目工程师及有关技术管理人员组成，按照公司服务控制，项目授权管理，专业施工保障，各方通力协作的模式，卓有成效地实施质量方针与目标。
2、项目部按施工专业下设几个施工分部，即土建工程、装饰工程、安装工程、室外工程等。
3、施工人员实行专业化组织，按不同工种，不同施工部位划分作业班组，使各专业班组人员从事性质相同的工作，提高操作工人的熟练程度和劳动生产率。
4、专业班组实行物资消耗考核，定额计件工资管理，职能科室负责监督其施工方法、质量、进度、安全等，项目经理统筹安排项目的人力，物力的平衡调度。
第三章 资源配备计划
第1节 项目部管理组织机构为直线管理制
项目部管理组织机构为直线管理制，根据这种管理的要求，在项目经理的选用及管理人员的配备上必须严格要求，见下图：

项目经理
技术负责人
施工员
质量员
造价员
安全员
材料员
各专业班组
各专业班组

第2节 项目部班子主要成员及岗位职责
我公司早已实行项目法施工，实行公司领导下的项目部负责制，公司直接面对项目进行综合管理、协调，如果我公司有幸承建该工程，该工程将列为我公司的重点工程项目，由公司直接组成重点工程项目部，选派有丰富施工经验的建造师担任本项目的项目经理，建立由项目经理负责、项目技术负责人中间控制，质检员基层检查的三级管理系统，形成横向从整体工程到各分项工程，纵向从项目经理到作业班组的质量管理网络，现场项目班子主要成员及技术力量配备如下：
项目经理负责项目全面管理，协调工作。
项目技术负责人，负责工程技术、质量等工作。
施工、质量、安全、材料、预算等各个职能管理小组，按各专业工程岗位要求，配备齐全，建立高效管理的管理部门，严格岗位责任，各司其职，各负其责，保证工程顺利进行。
为规范对该项目各项管理工作，合同管理及质量、进度的总控制，项目经理将按照相关现行技术规范、标准及管理程序实施管理和控制。
第3节 项目部的组成与要求
1、选派具有丰富施工管理经验和综合协调能力的建造师，担任该工程项目经理。
2、挑选思想、技术业务过硬的，并参加过大型项目及类似工程施工、经验丰富的技术骨干组建项目部，扎扎实实、兢兢业业、认真负责出色完成该工程施工任务。
3、项目部建立高效合理的管理部门，科室齐全，按岗设人，严格岗位责任，各司其职，各负其责，项目部将每天召开工程碰头会以加强内部各方面管理，主动配合和协助业主做好各专业分包队伍的管理工作，保证工程顺利进行。
第四章 施工准备与总平面布置
第1节 技术准备
1、测量放线，根据业主提供的测量坐标控制点进行复核，布设坐标控制网，引测永久型施工水准点。
2、组织学习、熟悉施工图纸、领会设计意图，做好图纸会审准备工作。
3、对施工技术人员和操作工人组织培训学习，进行分级交底。
4、编制施工进度控制实施细则，分解工程进度控制目标，明确各自责职，确保工期。
5、编制工程质量实施细则，确定质量控制点，分解施工质量目标，建立施工质量保证体系，对特殊部位如测量放线等编制作业指导书。
6、编制施工成本控制实施细则，分解施工成本控制目标，建成施工成本信息监控体系，编制材料、设备进货计划，落实乙供材货源，提供材料、设备供应计划。
第2节 物资准备
为保证所承建工程的质量最终达到用户满意，对项目所使用的材料、半成品、机械设备按公司质量体系文件要求实行全过程管理和控制。公司将集中采购本工程的各类主要物资（设备）。
从送样报批、签订供货合同、物资采购、供应至现场到最终在工程上使用的各环节，均实行质量把关，责任落实到人，确保物资供应及时、准确地用于施工生产。
对影响工程质量及使用功能的特殊和重要的材料，在采购前坚持样品报批制度，经业主和监理批准后方可采购。
对于重要材料，在批准的合格生产厂家内选用，并具备出厂合格证、生产许可证、准用证和销售许可证。

物资供应的程序如下图所示：

项目提出物资计划

公司物资中心编制采购计划

物资中心订货

项目经理部验收

发放施工队组

送业主、监理报批

与供应商谈判

第3节 各类计划准备
1、月施工进度计划
由本工程项目部生产科编制，报项目部现场审核，并经项目经理审批后实施。
2、材料计划、材料加工和进场
材料科根据月施工进度计划提出月材料计划，需要委托加工的材料，由翻样员填写加工计划表，报技术科长审核，由技术负责人审批。材料负责人委托加工单位加工。
3、机械、机具使用计划
材料科根据施工组织设计月施工进度计划，提出每月机械、机具需用计划表，报公司物资设备部备案，由公司统一调配进场，施工安装的机械、机具使用计划，必须提前准备和购买，以保证本工程施工的顺利进行。
第4节 现场布置原则与标准化管理要求
1、布置原则：科学、合理、文明、规范
a、职工生活区与施工生产区分开，以便于管理。
b、现场建立有效的排污系统。
c、现场分阶段布置，充分利用现场每一寸土地。
d、充分考虑周边环境，做好防护、亮化、绿化工作。
2、标化管理：科学规范，卫生整洁
a、标化管理由项目经理负责，日常工作由标化负责人与物管员负责实施。
b、实行平面图管理，经项目经理审批后实施，现场划区包干，材料标识堆放。
c、生活区轮流值班，定时打扫，每周检查评比。
d、生产区挂牌施工，谁做谁清，工完料净现场清，以组为单位实行旬查考核。
e、施工大门净化（门前三包），亮化（六牌一图），设置监控设备，24小时值班，干部职工挂牌上班。
第5节 施工现场临时用电、用水
（一）施工现场临时用电
1、电源概况：
施工时电源节点采用业主单位提供的指定电源节点，同时为保证工程进度，避免因停电或电力不足的情况导致工程工程出现停、窝工，施工现场配备柴油发电机，配合使用。
2、现场线路布置：
a、本工程的临时用电采用TN-S供配电系统，现场临时用电干线供电采用五蕊电缆或绝缘铜导线架空或埋地敷设，施工机具采用电缆供电，生活用电采用绝缘塑料三蕊护套线供电；供电干线依据施工现场实际情况，全部采用YC系列电缆。
b、线路布置，供电干线沿现场供至各分配电箱，跨越主要通道的干线均埋地60CM以下，外加保护套管。
c、凡单机功率在30KW以上的用电设备，均由总配电室直接供电，在该设备3米内设独立开关箱，并有明显标识。
d、现场采用“三级配电二级保护”。即总配电柜——二级配电箱——移动式开关箱，设两级漏电保护装置。
e、生活区职工宿舍敷设照明、空调、插座三路总线，均单独控制。
3、安全技术措施：
a、所有临时施工均采用橡胶套电缆供电，临时干线采用五蕊电缆，实行埋地的线缆，套管保护，架空线跨越主要通道时，线缆最低点与地面净高不小于5M。
b、所有施工设备必须进行保护接零。
c、在总配电室及分配电箱处保护零线须进行重复接地，按地电阻≤4Ω。
d、实行“一机一闸一漏”，漏电开关不动作电流动力不大于30MA，照明不大于15MA，动作时间小于0.1S。
e、坚持保证三相用电平衡的原则，照明干线须采用三相线和工作零线、保护接地同时引出，均匀负荷等。
f、阴暗潮湿场所，采用36V安全电压供电。
g、建立临时用电的“五大制度”，执行安装、检修的“八大措施”等。
h、各供电干线、支线，须在控制电器上写字标识清晰。
（二）施工现场临时用水
1、水源概况：
由业主指定的施工水源，或根据现场实际情况确定临时取水点，我公司根据消防及施工要求配设临时用水。
2、施工用水现场平面布置：
本工程的施工用水采用就近取水沿施工区边上敷设Φ80水管，送至各用水处。
施工用水采用PPR管连接供水。
第6节 现场生产、生活设施
1、 生产和生活设施：
生产和生活设施详见表五：施工总平面布置图和表六：临时用地表

第7节 施工现场排水、消防通讯平面布置
1、排水：
a、项目部、厕所沿周边设排水明沟或暗沟，根据现场自然地势，设置沉淀池，排至临时化粪池，经沉淀后就近排入场外排污管中。
b、施工大门设汽车冲洗台与沉淀池，确保运输车辆洁净出入。
c、生活区地下敷设ф300排污管，经二级沉淀池沉淀后排入场外管网中。
2、消防：
a、在现场公路保证畅通，作为消防与施工材料运输通道，施工中注意通道畅通，不得占用或堆放任何材料。
b、木工场地、钢筋场地等按规定设置防火器材。
第五章 主要施工方案与技术措施
第1节 施工测量方案

一、准备工作
（一）图纸审核
会同技术人员对图中大样尺寸进行校核，确保工程整体尺寸吻合无误，以便施工顺利进行，如有疑议直接同设计洽商。
（二）班组建立
设测量主管，班长，测工，辅助工等。
（三）仪器、用具的配备
详见附表二
（四）以业主单位提供的现场点位及书面成果为定线依据。接桩后,立即对所接点位进行复核(包括书面资料数据计算复核、现场桩位实测坐标高程值与资料数值的复核)。将复核结果整理成书面材料上报监理，差值大于规范要求的，应再次复查，若情况属实，则在征得监理及业主同意的情况下，修正数值或将其作废。核对完毕，根据现场情况砌池护桩，并引出附桩，做好附桩图，以便日后桩点破坏的再恢复。
（五）控制点加密
本段全线较长，故不宜采用单个的控制方法，为保证全线道统一，拟定采用二级附合导线做平面控制，每边平均边长设为200m，点位要求在路两侧交错埋设。内业计算使用计算机，采用工程附合导线近似平差程序，结果打印并保存。其它技术指标见下：
导线
等级
测角中误差
″
测距中误差
mm
测距相对中误差
测回数
方位角闭合差
全长相对闭合差
二级
8
15
≤1/14000
1
16 n
≤1/10000
（六）高程控制点加密
在施工区线路两侧每隔100m均匀布设施工水准点,采用四等附合水准方法。内业计算应用pc-e500采用工程附合水准近似平差程序，成果打印并保存。技术指标见下：

等级
每千米高差
全中误差
仪器型号
水准尺
观测次数
附合闭合差
四等
10
ds3
双面
往一次
20

二、施工测量放线
（一）平面定位
平面定位采用极坐标测设，应用计算机先计算出各桩位、桩点坐标以及放线数据，打印成书面表格形式。内业计算校核无误后，在现场将经纬仪置于加密控制点上，进行测放。放线完毕立即进行校核，用钢尺拉出和桩点的间距，同坐标反算之距离值比较，以此方法可校验同次放线各桩点之间的相对位置关系，不合格者立即复查并重放直至合格。平面相对关系校核完毕后，将全站仪置于另一加密控制点，实测桩点中相距最远的两点坐标，同设计值比较，此方法可确定本次放桩全部点位的平面绝对位置关系，若不符设计，立即复查重测直至合格。所有放线数据以书面形式保存。
（二）高程测设
高程测设由一施工水准点抄出各桩点高程，并尽可能避免转站次数，再核验各桩点的相对高差是否同设计高程差值相符，最后以加一施工水准点验测桩点中任意两个。以上每一步骤如有不合格或差值过大者，立即查明原因并重测直至合格。每一步放线数据、验测值均以书面形式保存。
第2节 基础土(石)方开挖施工方案

一、开挖阶段及顺序
土方工程的临时开挖边坡，应按施工图纸所示或监理的指示进行开挖。土方明挖应从上至下分层分段依次进行。严禁自下而上或采取倒悬的开挖方法，施工中随时作成一定的坡势，以利排水，开挖过程中应避免边坡稳定范围形成积水。岸坡易风化崩解的土层开挖后不能及时回填的，应保留保护层，本工程中基础及基坑土方开挖工程量较小，所有基坑开挖采用人工开挖，人力车运送土石方。
开挖土方时，实际施工的边坡坡度适当留有修坡余量，再进行修整，满足图纸要求的坡度和平整度，土方开挖时应留置足够的工作面。
在每项开挖工程开始前，尽可能结合永久性排水设施的布量，规划好开挖区域内外 的临时性排水措施。在开挖边坡遇有地下水渗流时，在边坡修理工整和加固前，采取有效果的疏导和保护措施。为防止修整后的开挖边坡遭受雨水冲刷，边坡的护面和加固工作应尽早完成。冬季施工的开挖边坡修整及其护面和加固工作，宜在解冻后进行。
土方开挖过程中，如出现裂缝和滑动迹象时，应立即暂停施工和采取应急抢救措施，并通知监理，必要时，按监理的指示设置观测点，及时观测边坡变化情况，并做好记录。
因本工程挖出的土方要用于回填，为避免运出后再运回来，挖出的好土用人力车运至现场空地堆放。
1）土方开挖前的质量检查和验收
土方开挖前，应会同监理进行以下各项的质量检查和验收。
A．用于开挖工程工程量计量的原始地形测量剖面的复核检查。
B．按施工图纸所示的工程建筑物开挖尺寸进行开挖剖面测量放样成果的检查，开挖剖面放样成果，应经监理复核签认后，作为工程量计量的依据。
C．按施工图纸所示进行开挖区周围排水和防渗保护设施的质量检查和验收。
2）土方开挖过程中的质量检查
在土方开挖过程中，应定期测量校正开挖平面的尺寸和标高，以及按施工图纸的要求检查开挖边坡的坡度和平整度，并将测量资料提交监理。
3）土方明挖工程完成后的质量检查和验收
土方明挖完成后，应会同监理人进行以下质量检查和验收。 按施工图纸要求检查基础开挖面的平面尺寸，标高和建基面平整度； 取样检测基础土的物理力学性质指标。
第3节 基础土方回填
1、回填土注意事项
基础隐蔽前应办理备案手续
土方回填施工前，应清除基坑内的建筑垃圾、积水、淤泥、杂物等，修整好行车道路，保证畅通。按照现场平面水、电、降水管线布置图探明正确位置，障碍物提前清除，坐标及标高控制点加以保护。回填时机械不能进入已浇筑好的基础内，为确保基础的完整，采用人力车往基础内运土回填。
回填土每层铺填厚度250mm，用蛙式打夯机械分层夯实，打夯时采用连续夯击的办法，做到一夯压一夯，不得有漏夯现象。
回填土应从最低处开始，由下而上分层均匀铺填土料和压实。
2、回填压实方法
（1）一般要求
1）填土应尽量采用同类土填筑，并且控制土的含水率应符合有关规定。
当采用不同含水率的土填筑时，应按土类有规则分层铺填，将透水性大的土层置于透水性较小的土层下面，不得混杂使用，边坡不得用透水性较小的土封闭，以利于水分排除和基土稳定，并避免在土方内形成水囊和产生滑动现象。
2）分段填筑时每层接缝处应做成大于1:1.5 的斜坡，夯实区域重叠不小于0.5～1.0m，上下层错缝距离不小于1.0 m。
（2）填土应预留一定的下沉高度，以备在行车、堆重或干湿交替等自然因素作用下，土体逐渐沉落密实。当采用机械分层夯实时，其预留下沉高度对砂土为1.5%，对粉质粘土为3～3.5%。
（3）人工夯实前应将土初步整平。回填夯实管道附近时，应人工先在管子周围填土夯实，并应从管道两边同时进行，直到管顶0.5m 以上。严禁强行施工损坏管道。
3、 质量控制与检验
（1）采用环刀法取样测定土的干密度，求出土的密实度，或用轻便触探仪直接通过锤击数来检验干密度和密实度。
（2）基坑和室内填土，每层按100～500m2 取样一组，但每屋不少于一组，取样部位在每层压实后的下半部。
（3）填土压实后的干密度应有90%以上符合设计要求，其余10%的最低值与设计值之差不得大于0.08t/m3，且不应集中。
第4节 独立柱基础+基础梁施工方案
独立柱基础
基础垫层施工
基坑土方清理干净后经相关单位到现场进行验槽，然后支垫层模板浇灌混凝土垫层，施工时要控制好垫层的厚度及平整度。
基础钢筋绑扎
（1）工艺流程：弹钢筋位置线→铺设底层底板钢筋→绑扎基础梁钢筋→敷设专业管线→安放支架→标识上层钢筋网间距→铺设上层钢筋→深化放线确定插筋位置→墙柱插筋→申报隐检→隐检签证→转入下道工序。
（2）钢筋加工完毕后由塔吊运送至作业面，边调运边按线铺放钢筋，南北方向通长布置直径ø20“A”形钢筋支架，间距1.2m，凳脚设垫块垫起，不得直接设在垫层上，垫块厚度35mm。确保上下层钢筋间距符合设计要求。下层钢筋采用与混凝土同标号的砂浆垫块来保证保护层的统一，保护层厚度为35mm，垫块上带绑丝，绑到主筋上。
（3）钢筋接头：钢筋对于＜φ18的采用绑扎搭接，对于φ≥18的采用滚压锥螺纹连接，钢筋接头在支座部位，下层钢筋接头在跨中，采用搭接接头时，接头长度符合设计要求，接头错开50%。采用水平对焊的通长钢筋每两跨允许留一处搭接接头。
（4）为防止柱插筋及甩出上层的搭接筋在浇筑砼过程中发生位移，柱立筋下端附加φ12水平筋与基础上层筋和下层筋点焊固定，柱上端用φ14临时定位箍固定。
基础模板的施工
先进的模板体系是保证工程质量、缩短工期、节约投资三个原则的关键，因此，结合本工程特点和以往施工经验，设计出实用而科学的模板体系，满足该工程质量要求。为加快支模速度和周转及提高混凝土表面质量选用钢框多层板为板面的中型组合模，作为本工程的基本模板体系；模板采用早拆模施工工艺，比常规支模的工艺节省50%的模板投入。
模板是影响混凝土质量的关键部位，需专门设计加工，确保混凝土方正、密实。根据工程进度要求配备足够的模板的钢管支架。
拆模：模板拆除应根据环境气候条件，所用混凝土品种、外加剂掺加情况，以及同条件养护试块强度报告值等制定梁、板模板拆除时间表。

独立基础模板

基础混凝土的浇筑
（1）基础混凝土浇注拟采用输送泵运送砼，砼坍落度控制在13cm以下，为尽量减少砼水化热，选用商品混凝土。分层振捣，边浇筑边成型并抹平底板表面，标高、厚度采用水准仪定点测平，拉小白线控制板面标高和表面平整度。为防砼表面产生温度裂缝，结合本工程特点，采用加强表面覆盖的措施，减少砼内、外温差以达控制裂缝的目的。
（2）砼的浇筑采用“分段定点，一个坡度，薄层浇筑，循序渐进，一次到顶”的方法，这种自然流淌形成的斜坡砼的浇筑方法，简化了砼的泌水处理，保证了砼上下层不超过初凝时间。
（3）根据砼浇筑时自然形成一个坡度的实际情况，在每个浇筑带前后布置两道振捣棒，第一道振捣棒布置在砼卸料点，主要解决上部砼的捣实问题，由于底皮钢筋较密，第二道振动棒布置在砼坡脚处，确保下部砼密实。
（4）在浇筑、振捣过程中，上涌的泌水和浮浆顺着砼坡度下流到坑底，因此，在砼垫层施工时，应预先在横向做出2cm的坡度，使大部分泌水顺垫层通过两侧模板底部预留孔排出坑外。
（5）砼浇筑后的养护十分重要，养护采用覆盖一层塑料薄膜，然后盖上草袋进行保温保护。
基础梁施工
基础梁垫层
基槽土方清理干净后经相关单位到现场进行验收，然后支垫层模板浇灌混凝土垫层，施工时要控制好垫层的厚度及平整度。
基础梁钢筋绑扎
（1）工艺流程：弹钢筋位置线→绑扎桩承台钢筋→绑扎基础梁钢筋→敷设专业管线→安放支架→标识上层钢筋网间距→铺设上层钢筋→深化放线确定插筋位置→墙柱插筋→申报隐检→隐检签证→转入下道工序。
（2）钢筋加工完毕后由塔吊运送至作业面，边调运边按线铺放钢筋，南北方向通长布置直径ø20“A”形钢筋支架，间距1.2m，凳脚设垫块垫起，不得直接设在垫层上，垫块厚度35mm。确保上下层钢筋间距符合设计要求。下层钢筋采用与混凝土同标号的砂浆垫块来保证保护层的统一，保护层厚度为35mm，垫块上带绑丝，绑到主筋上。
（3）钢筋接头：钢筋对于＜φ18的采用绑扎搭接，对于φ≥18的采用滚压锥螺纹连接，钢筋接头在支座部位，下层钢筋接头在跨中，采用搭接接头时，接头长度符合设计要求，接头错开50%。采用水平对焊的通长钢筋每两跨允许留一处搭接接头。
（4）为防止柱插筋及甩出上层的搭接筋在浇筑砼过程中发生位移，柱立筋下端附加φ12水平筋与基础上层筋和下层筋点焊固定，柱上端用φ14临时定位箍固定。
基础梁模板的施工
先进的模板体系是保证工程质量、缩短工期、节约投资三个原则的关键，因此，结合本工程特点和以往施工经验，设计出实用而科学的模板体系，满足该工程质量要求。为加快支模速度和周转及提高混凝土表面质量选用钢框多层板为板面的中型组合模，作为本工程的基本模板体系；模板采用早拆模施工工艺，比常规支模的工艺节省50%的模板投入。
模板是影响混凝土质量的关键部位，需专门设计加工，确保混凝土方正、密实。根据工程进度要求配备足够的模板的钢管支架。
基础梁混凝土的浇筑
（1）基础梁混凝土浇注拟采用输送泵运送砼，砼坍落度控制在13cm以下，为尽量减少砼水化热，分层振捣，边浇筑边成型并抹平底板表面，标高、厚度采用水准仪定点测平，拉小白线控制板面标高和表面平整度。为防砼表面产生温度裂缝，结合本工程特点，采用加强表面覆盖的措施，减少砼内、外温差以达控制裂缝的目的。
（2）砼的浇筑采用“分段定点，一个坡度，薄层浇筑，循序渐进，一次到顶”的方法，这种自然流淌形成的斜坡砼的浇筑方法，简化了砼的泌水处理，保证了砼上下层不超过初凝时间。
（3）根据砼浇筑时自然形成一个坡度的实际情况，在每个浇筑带前后布置两道振捣棒，第一道振捣棒布置在砼卸料点，主要解决上部砼的捣实问题，由于底皮钢筋较密，第二道振动棒布置在砼坡脚处，确保下部砼密实。
（4）在浇筑、振捣过程中，上涌的泌水和浮浆顺着砼坡度下流到坑底，因此，在砼垫层施工时，应预先在横向做出2cm的坡度，使大部分泌水顺垫层通过两侧模板底部预留孔排出坑外。
养护及拆模
混凝土浇注完成后，对混凝土裸露面及时进行修整、抹平，待定浆后再抹第二便并压光或拉毛。收浆后洒水覆盖养护不少于7天，每天撒水的次数以能保持混凝土表面经常处于湿润状态为度，派专人上水养护。
混凝土达到规定强度后拆除模板，确保拆除时不损伤表面及棱角。模板拆除后，应将模板表面灰浆、污垢清理干净，并维修整理，在模板上涂抹脱模剂，等待下次使用。拆除后应对现场进行及时清理，模板堆放整齐。
第5节 砖基础施工方案
施工工艺
砖基找平放线—砂浆—摆砖撂底—墙体盘角—立杆挂线—砌筑基础—基础验收、养护—办理隐蔽验收手续
2、放线、立皮数杆
根据最下面一皮砖的标高,拉线检查垫层表面的水平度,若第一皮砖下的水平灰缝超过20mm时,用细石混凝土找平,不得用砂浆或掺碎石、碎砖的砂浆处理。
3、摆砖撂底
基础大放角转角以七分头在山墙和檐墙处分层交替放置,一直退到实墙,再按墙的组砌方法砌筑。
4、盘角
先大角处盘角,每次盘砌不超过5层砖,随时靠平吊直,并对照皮数杆上的砖层,使之吻合。
5、挂线
240mm厚墙在反手挂线,370mm及以上厚墙应两面挂线、
6、砌筑
砌第一层砖时,先满铺砂浆,然后再行砌砖。
采用“三一”砌砖法(即一铲灰,一块砖,一挤揉),禁止用水冲浆灌缝。十字及丁字接处必须咬槎砌筑。
内外墙要同时砌筑。否则要留斜槎,斜槎长度不小于高度的2/3.且高度控制在1、2m以内。接槎时,应将表面砂浆清理干净,浇水湿润,把槎子用砂浆装严。灰缝平直,咬槎密实。
基础标高不一或局部有加深,应从最低处向上砌筑,并经常拉线检查,确保墙身位置的准确和每皮砖及灰缝的水平。若有偏差,通过灰缝调整。保持砖基础通顺、平直。
沉降缝、伸缩缝两边的砖基础应根据设计要求砌筑。先砌的一边要刮掉舌头灰,后砌的一边要采用缩口灰的砌法,掉入缝内的杂物随时清理,防止堵塞。
防潮层在基础砌完后施工。一般在砖基础顶面抹1:3水泥防水砂浆(即在1:3水泥砂浆中加入水泥重量3—5%的防水粉),厚15—20mm。亦可在砖基础顶面做钢筋混凝土地圈梁,可不再做防潮层。
基础完成后,清理场地,组织验收。然后进行基础回填,分层夯实。
质量注意事项
1、基础砌完后,检查砌体轴线和标高。
2、在砌筑过程中,要经常对照皮数杆的相应层数,相差值不得超过10mm,随时调整砖缝,不得累积偏差。
质量检验标准
1、主控项目
(1)、砖和砂浆的强度等级必须满足设计要求。
(2)、砂浆密实饱满,水平灰缝砂浆饱满度≥80%。
(3)、砖砌体的转角处和交接处应同时砌筑,不能同时砌筑的,应砌成斜槎,斜槎水平投影长度≥高度的2/3.
砖砌体的位置及垂直度允许偏差
项次
项目
允许偏差(mm)
检验方法
1
轴线位置偏移
10
用经纬仪和尺检查或用其他测量仪器检查
2
垂
直
度
每层
5
用2m托线板检查
全高
≤10m
10
用经纬仪、吊线和尺检查,或用其他测量仪器检查
>10m
20
2、一般项目
(1)、砌体组砌方法应正确,上、下错缝,内外搭砌,砖柱不得采用包心砌法。
(2)、灰缝应横平竖直,厚薄均匀。水平灰缝厚度宜为10mm,但不应小于8mm,也不应大于12mm。
一般尺寸允许偏差
项次
项目
允许偏差(mm)
检验方法
1
基础顶面
±15
用水平仪和尺检查
2
表面平整度
8
用2m靠尺和楔形塞尺检查
3
水平灰缝平直度
10
拉10m线和尺检查
3、 其他规定
(1)、地面以下或防潮层以下不宜采用多孔砖。
(2)、砌筑前,提前1-2d浇水湿润。普通砖含水率10-15%,灰砂砖、粉煤灰砖8-12%。现场断砖检查,截面四周融水深度15-20mm时合适。
(3)、采用铺浆法砌筑时,铺浆长度不得超过750mm;施工期间气温超过30℃时,铺浆长度不得超过500mm。

第6节 钢筋工程施工方案
1、班组所有成员认真熟悉图纸，了解设计意图结合规范规程，向施工班组作出书面技术交底并编制作业指导书。
2、对钢筋原材的要求
（1）混凝土结构所采用的钢筋应符合现行国家标准的规定。
（2）钢筋应有出厂质量证明书或试验报告单，钢筋表面或每捆（盘）钢筋均应有标志。进场后，加工前应进行抽样试验，符合国家标准，合格后方可使用。
（3）钢筋在加工过程中，如发现脆断、焊接性能不良或力学性能显著不正常等现象，还应根据国家标准对该批钢筋进行化学检验。
（4）钢筋在运输和储存时，不得损害标志，并应按批分别堆放，避免锈蚀或油污。
（5）钢筋的级别、种类和直径应按设计要求采用。当需代换时，应征得设计单位的同意。
3、钢筋加工
（1）钢筋调直
Фl0以下的钢筋调直采用钢筋张拉设备完成，其调直冷拉率控制在4%以内。Фl0以上钢筋采用直条供应方式，从而减少调直工作。
调直的质量要求是钢筋应平直，无局部曲折。
（2）钢筋切断
钢筋切断采用CJ40型钢筋切断机进行，其技术参数是:
机械型号
钢筋直径（mm）
每分钟切断次数
电机功率（kw）
外形尺寸（mm）长×宽×高
CJ40
6～40
32
7.5
1770×695×828
钢筋断钢机安装刀片时，螺丝要紧固，刀口要密合，间隙不大于0.5mm。固定刀片与冲切刀片口的距离对
