普通模板工程专项施工方案

116
2020年4月19日
文档仅供参考
普通模板工程专项施工方案

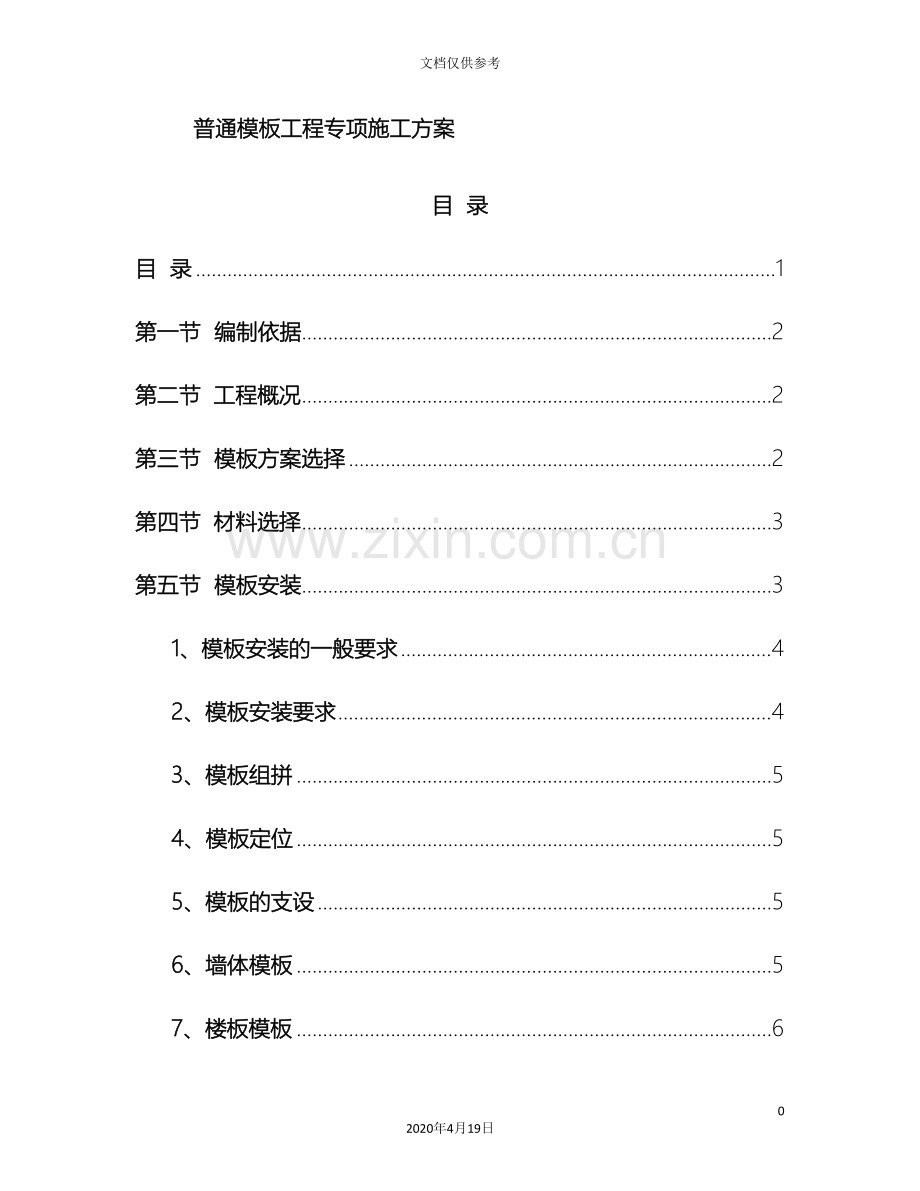

目 录
目 录 1
第一节 编制依据 2
第二节 工程概况 2
第三节 模板方案选择 2
第四节 材料选择 3
第五节 模板安装 3
1、模板安装的一般要求 4
2、模板安装要求 4
3、模板组拼 5
4、模板定位 5
5、模板的支设 5
6、墙体模板 5
7、楼板模板 6
8、梁模板支撑 6
第六节 模板拆除 7
第七节 模板技术措施 8
1、进场模板质量标准 8
2、模板安装质量要求 8
3、其它注意事项 12
4、脱模剂及模板堆放、维修 12
第八节 安全、环保文明施工措施 13
第九节 模板计算书 14
梁模板 14
模板支架 37
墙模板 52

第一节 编制依据

《建筑结构荷载规范》GB50009- 中国建筑工业出版社；
《混凝土结构设计规范》GB50010- 中国建筑工业出版社；
《建筑施工计算手册》江正荣著 中国建筑工业出版社；
《建筑施工手册》第四版 中国建筑工业出版社；
《建筑施工扣件式钢管脚手架安全技术规范》JGJ130- 中国建筑工业出版社；
《钢结构设计规范》GB 50017- 中国建筑工业出版社；

第二节 工程概况

本工程由恩达电路（深圳）有限公司兴建，深圳钢铁院建筑设计有限公司设计，深圳市建明达建设监理有限公司监理，福建省闽南建筑工程有限公司施工。本工程位于坪山新区燕子岭小区荔景南路与南布路交界。用地面积60868.19m2，总建筑面积11260 m2，平面尺寸92.2mⅹ19.2m，共9层，其中1层为公共活动中心；2-9层为宿舍。檐口最高33.8m。

第三节 模板方案选择

本工程考虑到施工工期、质量和安全要求，故在选择方案时，应充分考虑以下几点：
1、模板及其支架的结构设计，力求做到结构要安全可靠，造价经济合理。
2、在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。
3、选用材料时，力求做到常见通用、可周转利用，便于保养维修。
4、结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收；
5、综合以上几点，模板及模板支架的搭设，还必须符合JCJ59-99检查标准要求，要符合省文明标化工地的有关标准。
6、结合以上模板及模板支架设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经验，决定采用以下3种模板及其支架方案：
梁模板，模板支架，墙模板。

第四节 材料选择

按清水混凝土的要求进行模板设计，在模板满足强度、刚度和稳定性要求的前提下，尽可能提高表面光洁度，阴阳角模板统一整齐。
梁模板
面板采用18mm 胶合面板80×60木方（内楞）现场拼制，80×80木方（外楞）支撑，采用可回收M12对拉螺栓进行加固。梁底采用100×100木方支撑。承重架门式脚手架，门架、交叉支撑、连接帮、锁臂、可调底座、可调托坐、剪刀撑等组成，采用门架MF1219型号门架、φ48×3.5钢管做剪刀撑。

模板支架
板底采用横向100mm×100mm和纵向100mm×100mm方木支撑。承重架门式脚手架，门架、交叉支撑、连接帮、锁臂、可调底座、可调托坐、剪刀撑等组成，采用门架MF1219型号门架、φ48×3.5钢管做剪刀撑。

墙模板
分段一
采用18mm厚胶合板，木方作楞，配套穿墙螺栓M14使用。竖向内楞采用60×80 木方，水平外楞采用80×100 木方。加固经过在双钢管处打孔拉结穿墙螺栓，。斜撑采用钢管+U型托。外墙和临空墙螺栓采用止水螺栓，内墙采用普通可回收螺栓。

第五节 模板安装

1、模板安装的一般要求
竖向结构钢筋等隐蔽工程验收完毕、施工缝处理完毕后准备模板安装。安装柱模前，要清除杂物，焊接或修整模板的定位预埋件，做好测量放线工作，抹好模板下的找平砂浆。
2、模板安装要求
（1）墙体模板安装顺序及技术要点
①模板安装顺序
模板定位、垂直度调整→模板加固→验收→混凝土浇筑→拆模
②技术要点
筒体模板支模均为双面支模，采用对拉螺栓固定，螺栓孔采用锥形堵头防止漏浆。简体随层高变化墙厚变化，采用改变阴阳角模及B板(丁字板)尺寸调整配模。
（2）梁、板模板安装顺序及技术要点
①模板安装顺序
模板定位、垂直度调整→模板加固→验收→混凝土浇筑→拆模
②技术要点
安装墙模前，要对墙体接茬处凿毛，用空压机清除墙体内的杂物，做好测量放线工作。为防止墙体模板根部出现漏浆"烂根"现象，墙模安装前，在底板上根据放线尺寸贴海绵条，做到平整、准确、粘结牢固并注意穿墙螺栓的安装质量。
（3）楼板模板安装顺序及技术要点
①模板安装顺序
"满堂"脚手架→主龙骨→次龙骨→柱头模板龙骨→柱头模板、顶板模板→拼装→顶板内、外墙柱头模板龙骨→模板调整验收→进行下道工序
②技术要点
楼板模板当采用单块就位日寸，宜以每个铺设单元从四周先用阴角模板与墙、梁模板连接，然后向中央铺设，按设计要求起拱(跨度大于4m时，起拱0.2％)，起拱部位为中间起拱，四周不起拱。
3、模板组拼
模板组装要严格按照模板配板图尺寸拼装成整体，模板在现场拼装时，要控制好相邻板面之间拼缝，两板接头处要加设卡子，以防漏浆，拼装完成后用钢丝把模板和竖向钢管绑扎牢固，以保持模板的整体性。拼装的精度要求如下：
1、两块模板之间拼缝 ≤1
2、相邻模板之间高低差 ≤1
3、模板平整度 ≤2
4、模板平面尺寸偏差 ±3
4、模板定位
当底板或顶板混凝土浇筑完毕并具有一定强度（≥1.2MPa），即用手按不松软、无痕迹，方可上人开始进行轴线投测。根据轴线位置放出墙柱截面位置尺寸线、模板500 控制线，以便于墙模板的安装和校正。当墙混凝土浇筑完毕，模板拆除以后，开始引测楼层500mm 标高控制线，并根据该500mm 线将板底的控制线直接引测到墙上。
首先根据楼面轴线测量孔引测建筑物的主轴线的控制线，并以该控制线为起点，引出每道墙轴线，根据轴线与施工图用墨线弹出模板的内线、边线以及外侧控制线，施工前三线必须到位，以便于模板的安装和校正。
5、模板的支设
模板支设前用空压机将楼面清理干净。不得有积水、杂物，并将施工缝表面浮浆剔除，用水冲净。所有内侧模板必须刷油性脱模剂。
6、墙体模板
墙模板
分段一
胶合板使用前模板表面清理，涂刷隔离剂，严禁隔离剂沾污钢筋与混凝土接槎处。竖向内背楞采用60×80 木方间距300 mm（起步200mm，以上400mm 间距，其余间距600mm），水平外楞80×100 木方间距500 mm。加固经过背楞上打孔拉结穿墙螺栓水平间距600mm，竖向间距500mm，斜向支撑用钢管中下三道进行间距600 mm加固以保证其稳定。
7、楼板模板
模板支架
1、楼板模板采用100mm×100mm方木做板底横向支撑，采用100mm×100mm方木做板底纵向支撑。门式脚手架作为支撑系统，采用梁底纵向支撑垂直于门架形式支撑，脚手架横距1.1m，纵距1.1m，步距1.95m。
2、门架作模板支撑时，架距和间距应根据支撑高度、荷载情况等条件确定。架距为1.8m和0.9m两种。荷载较大时，采用0.9m架距的模板支撑。楼板模板支撑的间距由荷载、施工条件选择，一般不宜大于1.2m。
门架、梯型架、可调托座应根据支模板高度配置。调整模板支撑高度宜采用可调托座，不宜采用可调底座，采用固定托座时，可采用木楔调节高度。
门架用于梁模板支撑时，有门架平行和垂直于梁轴线的两种布置方式。门架垂直于粱轴线布置时，门架之间应设置交叉支撑和水平加固杆，架距根据荷载情况可采用1.8m或o.9m两种。门架平行于梁轴线布置时，应将两门架进行可靠连接。连接方式可采用交叉支撑或水平连杆。
门架用于楼板模板支撑时，应按满堂脚手架构造要求设置水平加固杆，剪刀撑。架距和间距应根据搭设高度和施工荷载确定。
门架用于拼装整体式平台模板(飞模)时，门架支撑应与模板系统进行可靠连接，以满足整体工作、整体安装、整体吊运的要求。
8、梁模板支撑
梁模板
1、梁侧模板采用木方作为内楞间距300mm，木方作为外楞间距500mm，采用可回收的M12普通穿墙螺栓加固水平间距500mm，竖向间距同外楞。梁模板采用18mm胶合面板作为面板，梁底采用小头直径为50mm 圆木横向布置，间距300mm。纵向支承为门型脚手架。门型脚手架作为支撑系统。
2、梁模板施工时注意以下几点：
（1）横板支撑钢管必须在楼面弹线上垫木方；
（2）钢管排架搭设横平竖直，纵横连通，上下层支顶位置一致，连接件需连接牢固，水平拉撑连通；
（3）根据梁跨度，决定顶板模板起拱大小：＜4不考虑起拱，4≤L＜6起拱10mm，≥6 的起拱15mm；
（4）梁侧设置斜向支撑，采用钢管+U型托，对称斜向加固（尽量取45°）

第六节 模板拆除

1、模板拆除根据现场同条件的试块指导强度，符合设计要求的百分率后，由技术人员发放拆模通知书后，方可拆模。
2、模板及其支架在拆除时混凝土强度要达到如下要求。在拆除侧模时，混凝土强度要达到1.2MPa（依据拆模试块强度而定），保证其表面及棱角不因拆除模板而受损后方可拆除。混凝土的底模，其混凝土强度必须符合下表规定后方可拆除。
3、拆除模板的顺序与安装模板顺序相反，先支的模板后拆，后支的先拆。
（1）墙模板拆除
墙模板在混凝土强度达到1.2MPa，能保证其表面及棱角不因拆除而损坏时方能拆除，模板拆除顺序与安装模板顺序相反，先外墙后内墙，先拆外墙外侧模板，再拆除内侧模板，先模板后角模。拆墙模板时，首先拆下穿墙螺栓，再松开地脚螺栓，使模板向后倾斜与墙体脱开。不得在墙上撬模板，或用大锤砸模板，保证拆模时不晃动混凝土墙体，特别拆门窗阴阳角模时不能用大锤砸模板。门窗洞口模板在墙体模板拆除结束后拆除，先松动四周固定用的角钢，再将各面模板轻轻振出拆除，严禁直接用撬棍从混凝土与模板接缝位置撬动洞口模板，以防止拆除时洞口的阳角被损坏，跨度大于1m 的洞口拆模后要加设临时支撑。
（2） 楼板模板拆除
楼板模板拆除时，先调节顶部支撑头，使其向下移动，达到模板与楼板分离的要求，保留养护支撑及其上的养护木方或养护模板，其余模板均落在满堂脚手架上。拆除板模板时要保留板的养护支撑。
4、模板拆除吊至存放地点时，模板保持平放，然后用铲刀、湿布进行清理。支模前刷脱模剂。模板有损坏的地方及时进行修理，以保证使用质量。
5、模板拆除后，及时进行板面清理，涂刷隔离剂，防止粘结灰浆。

第七节 模板技术措施

1、进场模板质量标准
模板要求：
（1）技术性能必须符合相关质量标准（经过收存、检查进场木胶合板出厂合格证和检测报告来检验）。
（2）外观质量检查标准（经过观察检验）
任意部位不得有腐朽、霉斑、鼓泡。不得有板边缺损、起毛。每平方米单板脱胶不大于0.001m2 。每平方米污染面积不大于0.005m2
（3）规格尺寸标准
厚度检测方法：用钢卷尺在距板边20mm 处，长短边分别测3 点、1 点，取8 点平均值；各测点与平均值差为偏差。长、宽检测方法：用钢卷尺在距板边100mm 处分别测量每张板长、宽各2点，取平均值。对角线差检测方法：用钢卷尺测量两对角线之差。翘曲度检测方法：用钢直尺量对角线长度，并用楔形塞尺（或钢卷尺）量钢直尺与板面间最大弦高，后者与前者的比值为翘曲度。
2、模板安装质量要求
必须符合《混凝土结构工程施工及验收规范》（GB 50204- ）及相关规范要求。即"模板及其支架应具有足够的承载能力、刚度和稳定性，能可靠地承受浇筑混凝土的重量、侧压力以及施工荷载"。
（1）主控项目
1）安装现浇结构的上层模板及其支架时，下层楼板应具有承受上层荷载的承载能力，或加设支架；上下层支架的立柱应对准，并铺设垫板。
检查数量：全数检查。
检验方法：对照模板设计文件和施工技术方案观察。
2）在涂刷模板隔离剂时，不得沾污钢筋和混凝土接槎处。
检查数量：全数检查。
检验方法：观察。
（2） 一般项目
1）模板安装应满足下列要求：
模板的接缝不应漏浆；在浇筑混凝土前，木模板应浇水湿润，但模板内不应有积水；模板与混凝土的接触面应清理干净并涂刷隔离剂；浇筑混凝土前，模板内的杂物应清理干净；
检查数量：全数检查。
检验方法：观察。
2）对跨度不小于4m 的现浇钢筋混凝土梁、板，其模板应按要求起拱。
检查数量：按规范要求的检验批（在同一检验批内，对梁，应抽查构件数量的10％，且不应少于3 件；对板，应按有代表性的自然间抽查10％，且不得小于3 间。）检验方法：水准仪或拉线、钢尺检查。
3）固定在模板上的预埋件、预留孔洞均不得遗漏，且应安装牢固其偏差应符合附表1的规定；

检查数量：按规范要求的检验批(对梁、柱，应抽查构件数量的10％，且不应少于3 件；对墙和板，应按有代表性的自然间抽查10％，且不得小于3间)。
检验方法：钢尺检查。
（3）现浇结构模板安装的偏差应符合表1 的规定。
检查数量：按规范要求的检验批(对梁、柱，应抽查构件数量的10％，且不应少于3 件；对墙和板，应按有代表性的自然间抽查10％，且不得小于3间)。现浇结构模板安装允许偏差和检验方法见表1：（检验方法：检查同条件养护试块强度试验值。检查轴线位置时，应沿纵、横两个方向量测，并取其中的较大值。）
（4）模板垂直度控制
1）对模板垂直度严格控制，在模板安装就位前，必须对每一块模板线进行复测，无误后，方可模板安装。
2）模板拼装配合，工长及质检员逐一检查模板垂直度，确保垂直度不超过3mm，平整度不超过2mm；
3）模板就位前，检查顶模棍位置、间距是否满足要求。
（5）顶板模板标高控制
每层顶板抄测标高控制点，测量抄出混凝土墙上的500线，根据层高2800mm及板厚，沿墙周边弹出顶板模板的底标高线。
（6）模板的变形控制
1）墙模支设前，竖向梯子筋上，焊接顶模棍（墙厚每边减少1mm）。
2）浇筑混凝土时，做分层尺竿，并配好照明，分层浇筑，层高控制在500以内，严防振捣不实或过振，使模板变形。
3）门窗洞口处对称下混凝土；
4）模板支立后，拉水平、竖向通线，保证混凝土浇筑时易观察模板变形，跑位；
5）浇筑前认真检查螺栓、顶撑及斜撑是否松动；
6）模板支立完毕后，禁止模板与脚手架拉结。
（7）模板的拼缝、接头
模板拼缝、接头不密实时，用塑料密封条堵塞；钢模板如发生变形时，及时修整。
（8）窗洞口模板
在窗台模板下口中间留置2个排气孔，以防混凝土浇筑时产生窝气，造成混凝土浇筑不密实。
（9）清扫口的留置
楼梯模板清扫口留在平台梁下口，清扫口50×100 洞，以便用空压机清扫模内的杂物，清理干净后，用木胶合板背订木方固定。
（10）跨度小于4m 不考虑，4～6m 的板起拱10mm；跨度大于6m 的板起拱15mm。
（11）与安装配合
合模前与钢筋、水、电安装等工种协调配合，合模通知书发放后方可合模。
（12）混凝土浇筑时，所有墙板全长、全高拉通线，边浇筑边校正墙板垂直度，每次浇筑时，均派专人专职检查模板，发现问题及时解决。
（13）为提高模板周转、安装效率，事先按工程轴线位置、尺寸将模板编号，以便定位使用。拆除后的模板按编号整理、堆放。安装操作人员应采取定段、定编号负责制。
3、其它注意事项
在模板工程施工过程上中，严格按照模板工程质量控制程序施工，另外对于一些质量通病制定预防措施，防患于未然，以保证模板工程的施工质量。严格执行交底制度，操作前必须有单项的施工方案和给施工队伍的书面形式的技术交底。
（1）胶合板选统一规格，面板平整光洁、防水性能好的。
（2）进场木方先压刨平直统一尺寸，并码放整齐，木方下口要垫平。
（3）模板配板后四边弹线刨平，以保证墙体、柱子、楼板阳角顺直。
（4）墙模板安装基层找平，并粘贴海绵条，模板下端与事先做好的定位基准靠紧，以保证模板位置正确和防止模板底部漏浆，在外墙继续安装模板前，要设置模板支撑垫带，并校正其平直。
（5）墙模板的对拉螺栓孔平直相对，穿插螺栓不得斜拉硬顶。内墙穿墙螺栓套硬塑料管，塑料管长度比墙厚少2~3mm。
（6）门窗洞口模板制作尺寸要求准确，校正阳角方正后加固，固定，对角用木条拉上以防止变形。
（7）支柱所设的水平撑与剪刀撑，按构造与整体稳定性布置。
4、脱模剂及模板堆放、维修
（1）木胶合板选择水性脱模剂，在安装前将脱膜剂刷上，防止过早刷上后被雨水冲洗掉。钢模板用油性脱模剂，机油:柴油＝2:8。
（2）模板贮存时，其上要有遮蔽，其下垫有垫木。垫木间距要适当，避免模板变形或损伤。
（3）装卸模板时轻装轻卸，严禁抛掷，并防止碰撞，损坏模板。周转模板分类清理、堆放。
（4）拆下的模板，如发现翘曲，变形，及时进行修理。破损的板面及时进行修补。

第八节 安全、环保文明施工措施

（1）拆模时操作人员必须挂好、系好安全带。
（2）支模前必须搭好相关脚手架（见本工程脚手架方案及相关方案、相关安全操作规程等）。
（3）在拆墙模前不准将脚手架拆除，用塔吊拆时与起重工配合；拆除顶板模板前划定安全区域和安全通道，将非安全通道用钢管、安全网封闭，挂"禁止通行"安全标志，操作人员不得在此区域，必须在铺好跳板的操作架上操作。
（4）浇筑混凝土前必须检查支撑是否可靠、扣件是否松动。浇筑混凝土时必须由模板支设班组设专人看模，随时检查支撑是否变形、松动，并组织及时恢复。经常检查支设模板吊钩、斜支撑及平台连接处螺栓是否松动，发现问题及时组织处理。
（5）木工机械必须严格使用倒顺开关和专用开关箱，一次线不得超过3m，外壳接保护零线，且绝缘良好。电锯和电刨必须接用漏电保护器，锯片不得有裂纹（使用前检查，使用中随时检查）；且电锯必须具备皮带防护罩、锯片防护罩、分料器和护手装置。使用木工多用机械时严禁电锯和电刨同时使用；使用木工机械严禁戴手套；长度小于50cm 或厚度大于锯片半径的木料严禁使用电锯；两人操作时相互配合，不得硬拉硬拽；机械停用时断电加锁。
（6）用塔吊吊运模板时，必须由起重工指挥，严格遵守相关安全操作规程。模板安装就位前需有缆绳牵拉，防止模板旋转不善撞伤人；垂直吊运必须采取两个以上的吊点，且必须使用卡环吊运。不允许一次吊运二块模板
（7）钢模板堆放时，使模板向下倾斜30°，不得将模板堆放在施工层上，防止模板在风荷载下倾覆。
（8）大模板堆放场地要求硬化、平整、有围护，阴阳角模架设小围护架放置。安装就位后，要采取防止触电保护措施，将大模板加以串联，并同避雷网接通，防止漏电伤人。
（9）在电梯间进行模板施工作业时，必须层层搭设安全防护平台。因混凝土侧力既受温度影响，又受浇筑速度影响，因此当夏季施工温度较高时，可适当增大混凝土浇筑速度，秋冬季施工温度降低混凝土浇筑速度也要适当降低。当T=15℃时，混凝土浇筑速度不大于2m3/h。
（10）环保与文明施工
夜间22:00～6:00 之间现场停止模板加工和其它模板作业。现场模板加工垃圾及时清理，并存放进指定垃圾站。做到工完场清。整个模板堆放场地与施工现场要达到整齐有序、干净无污染、低噪声、低扬尘、低能耗的整体效果。

第九节 模板计算书

梁模板

计算依据《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130- ）、《混凝土结构设计规范》GB50010- 、《建筑结构荷载规范》(GB 50009- )、《钢结构设计规范》(GB 50017- )、《建筑施工门式钢管脚手架安全技术规范》等规范编制。

梁段:L1。

一、参数信息
1.模板支撑及构造参数
梁截面宽度 B(m):0.20；
梁截面高度 D(m):1.00
混凝土板厚度(mm):0.10；
门架型号:MF1219；
扣件连接方式:单扣件；
脚手架搭设高度(m):2.40
承重架类型设置:门架平行与梁截面；
门架横距La(m):0.90；
门架纵距Lb(m):0.90；
门架几何尺寸:b(mm):1220.00，b1(mm):750.00，h0(mm):1930.00，h1(mm):1540.00，h2(mm):80.00，步距(m):900.00；
加强杆的钢管类型:φ48×3.5；
立杆钢管类型:φ48×3.5；

2.荷载参数
模板自重(kN/m2):0.35；
钢筋自重(kN/m3):1.50；
施工均布荷载标准值(kN/m2):2.5；
新浇混凝土侧压力标准值(kN/m2):18.0；
倾倒混凝土侧压力(kN/m2):2.0；
振捣混凝土荷载标准值(kN/m2):2.0

3.材料参数
木材品种：柏木；
木材弹性模量E(N/mm2)：10000.0；
木材抗弯强度设计值fm(N/mm2)：17.0；
木材抗剪强度设计值fv(N/mm2)：1.7；
面板类型：钢面板；
钢材弹性模量E(N/mm2)：210000.0；
钢材抗弯强度设计值fm(N/mm2)：205.0；
面板弹性模量E(N/mm2)：210000.0；
面板抗弯强度设计值fm(N/mm2)：205.0；

4.梁底模板参数
梁底横向支撑类型：方木；
梁底横向方木截面宽度(mm)：100.0
梁底横向方木截面高度(mm)：100.0
梁底纵向方木截面宽度(mm)：100.0
梁底纵向方木截面高度(mm)：100.0
梁底横向支撑间隔距离(mm)：300.0
面板厚度(mm)：18.0

5.梁侧模板参数
主楞间距(mm)：500；
次楞间距(mm)：300；
穿梁螺栓水平间距(mm)：500；
穿梁螺栓竖向间距(mm)：600；
穿梁螺栓直径(mm)：M12；
主楞龙骨材料：木楞,，宽度80mm，高度80mm；
主楞合并根数：2；
主楞龙骨材料：木楞,，宽度80mm，高度60mm；

二、梁模板荷载标准值计算
1.梁侧模板荷载
强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载；挠度验算只考虑新浇混凝土侧压力。
按《施工手册》，新浇混凝土作用于模板的最大侧压力，按下列公式计算，并取其中的较小值:

其中 γ -- 混凝土的重力密度，取24.000kN/m3；
t -- 新浇混凝土的初凝时间，可按现场实际值取，输入0时系统按200/(T+15)计算，得5.714h；
T -- 混凝土的入模温度，取20.000℃；
V -- 混凝土的浇筑速度，取1.500m/h；
H -- 混凝土侧压力计算位置处至新浇混凝土顶面总高度，取0.750m；
β1-- 外加剂影响修正系数，取1.200；
β2-- 混凝土坍落度影响修正系数，取1.000。
根据以上两个公式计算的新浇筑混凝土对模板的最大侧压力F；
分别为 44.343 kN/m2、18.000 kN/m2，取较小值18.000 kN/m2作为本工程计算荷载。

三、梁侧模板面板的计算
面板为受弯结构,需要验算其抗弯强度和刚度。强度验算要考虑新浇混凝土侧压力和倾
倒混凝土时产生的荷载；挠度验算只考虑新浇混凝土侧压力。计算的原则是按照龙骨的间
距和模板面的大小,按支撑在内楞上的三跨连续梁计算。

面板计算简图

1.抗弯验算

其中， σ -- 面板的弯曲应力计算值(N/mm2)；
M -- 面板的最大弯距(N.mm)；
W -- 面板的净截面抵抗矩，W = 50.00×1.8×1.8/6=27.00cm3；
[f] -- 面板的抗弯强度设计值(N/mm2)；
按以下公式计算面板跨中弯矩：

其中 ，q -- 作用在模板上的侧压力，包括:
新浇混凝土侧压力设计值: q1= 1.2×0.50×18.00×0.85=9.18kN/m；
倾倒混凝土侧压力设计值: q2= 1.4×0.50×2.00×0.85=1.19kN/m；
q = q1+q2 = 9.180+1.190 = 10.370 kN/m；
计算跨度(内楞间距): l = 300.00mm；

面板的最大弯距 M= 0.1×10.37×300.002 = 9.33×104N.mm；

经计算得到，面板的受弯应力计算值: σ = 9.33×104 / 2.70×104=3.457N/mm2；
面板的抗弯强度设计值: [f] = 205.000N/mm2；

面板的受弯应力计算值 σ =3.457N/mm2 小于 面板的抗弯强度设计值 [f]=205.000N/mm2，满足要求！

2.挠度验算

q--作用在模板上的侧压力线荷载标准值: q = 18.00×0.50 = 9.00N/mm；
l--计算跨度(内楞间距): l = 300.00mm；
E--面板材质的弹性模量: E = 210000.00N/mm2；
I--面板的截面惯性矩: I = 50.00×1.80×1.80×1.80/12=24.30cm4；

面板的最大挠度计算值: ω = 0.677×9.00×300.004/(100×210000.00×2.43×105) = 0.010 mm；
面板的最大容许挠度值:[ω] = l/250 =300.000/250 = 1.200mm；

面板的最大挠度计算值 ω =0.010mm 小于 面板的最大容许挠度值 [ω]=1.200mm，满足要求！

四、梁侧模板内外楞的计算
1.内楞计算
内楞(木或钢)直接承受模板传递的荷载，按照均布荷载作用下的三跨连续梁计算。

本工程中，龙骨采用木楞，截面宽度80mm，截面高度60mm，截面惯性矩I和截面抵抗矩W分别为:
W = 80×60×60/6 = 48.00cm3；
I = 80×60×60×60/12 = 144.00cm4；

内楞计算简图
（1）.内楞强度验算

强度验算计算公式如下:

其中， σ -- 内楞弯曲应力计算值(N/mm2)；
M -- 内楞的最大弯距(N.mm)；
W -- 内楞的净截面抵抗矩；
[f] -- 内楞的强度设计值(N/mm2)。

按以下公式计算内楞跨中弯矩：

其中，作用在内楞的荷载，q = (1.2×18.000×0.85+1.4×2.000×0.85)×0.300/1=6.22kN/m；
内楞计算跨度(外楞间距): l = 500mm；
内楞的最大弯距: M=0.1×6.22×500.002= 1.56×105N.mm；

经计算得到，内楞的最大受弯应力计算值 σ = 1.56×105/4.80×104 = 3.241 N/mm2；
内楞的抗弯强度设计值: [f] = 17.000N/mm2；

内楞最大受弯应力计算值 σ = 3.241 N/mm2 内楞的抗弯强度设计值 小于 [f]=17.000N/mm2，满足要求！

（2）.内楞的挠度验算

其中 E -- 面板材质的弹性模量： 10000.00N/mm2；
q--作用在模板上的侧压力线荷载标准值： q =18.00×0.30/1= 5.40 N/mm；
l--计算跨度(外楞间距)：l = 500.00mm；
I--面板的截面惯性矩：E = 1.44×106N/mm2；

内楞的最大挠度计算值: ω = 0.677×5.40×500.004/(100×10000.00×1.44×106) = 0.159 mm；
内楞的最大容许挠度值: [ω] = 2.000mm；

内楞的最大挠度计算值 ω=0.159mm 小于 内楞的最大容许挠度值 [ω]=2.000mm，满足要求！

2.外楞计算
外楞(木或钢)承受内楞传递的荷载，按照集中荷载作用下的三跨连续梁计算。

本工程中，外龙骨采用木楞，截面宽度80mm，截面高度80mm，截面惯性矩I和截面抵抗矩W分别为:
W = 80×80×80/6 = 85.33cm3；
I = 80×80×80×80/12 = 341.33cm4；

外楞计算简图

（1）.外楞抗弯强度验算

其中 σ -- 外楞受弯应力计算值(N/mm2)
M -- 外楞的最大弯距(N.mm)；
W -- 外楞的净截面抵抗矩；
[f] --外楞的强度设计值(N/mm2)。

最大弯矩M按下式计算：

其中，作用在外楞的荷载: P = (1.2×18.00×0.85+1.4×2.00×0.85)×0.50×0.60/2=3.11kN；
外楞计算跨度(对拉螺栓竖向间距): l = 600mm；
外楞的最大弯距：M = 0.175×3111.000×600.000 = 3.27×105N.mm

经计算得到，外楞的受弯应力计算值: σ = 3.27×105/8.53×104 = 3.828 N/mm2；
外楞的抗弯强度设计值: [f] = 17.000N/mm2；

外楞的受弯应力计算值 σ =3.828N/mm2 小于 外楞的抗弯强度设计值 [f]=17.000N/mm2，满足要求！

（2）.外楞的挠度验算

其中 E -- 外楞的弹性模量，其值为 10000.00N/mm2；
p--作用在模板上的侧压力线荷载标准值： p =18.00×0.50×0.60/1= 2.70 KN；
l--计算跨度(拉螺栓间距)：l = 600.00mm；
I--面板的截面惯性矩：I = 3.41×106mm4；
外楞的最大挠度计算值: ω = 1.146×2.70×103×600.003/(100×10000.00×3.41×106) = 0.196mm；
外楞的最大容许挠度值: [ω] = 2.400mm；

外楞的最大挠度计算值 ω =0.196mm 小于 外楞的最大容许挠度值 [ω]=2.400mm，满足要求！

五、穿梁螺栓的计算
验算公式如下:

其中 N -- 穿梁螺栓所受的拉力；
A -- 穿梁螺栓有效面积 (mm2)；
f -- 穿梁螺栓的抗拉强度设计值，取170.000 N/mm2；
查表得：
穿梁螺栓的直径: 12 mm；
穿梁螺栓有效直径: 9.85 mm；
穿梁螺栓有效面积: A= 76 mm2；

穿梁螺栓所受的最大拉力: N =18.000×0.500×0.600×2 =10.800 kN。
穿梁螺栓最大容许拉力值: [N] = 170.000×76/1000 = 12.920 kN；

穿梁螺栓所受的最大拉力 N=10.800kN 小于 穿梁螺栓最大容许拉力值 [N]=12.920kN，满足要求！

六、梁底模板计算

面板为受弯结构,需要验算其抗弯强度和挠度。计算的原则是按照模板底支撑的间距和模板面的大小,按支撑在底撑上的三跨连续梁计算。
强度验算要考虑模板结构自重荷载、新浇混凝土自重荷载、钢筋自重荷载和振捣混凝土时产生的荷载；挠度验算只考虑模板结构自重、新浇混凝土自重、钢筋自重荷载。
1.抗弯强度验算
计算公式如下:

其中， M--面板计算最大弯距(N.mm)；
l--计算跨度(梁底支撑间距): l =300.000mm；
q--作用在模板上的压力线荷载，它包括:
新浇混凝土及钢筋荷载设计值
q1:1.2×（24.000+1.500）×0.600×0.250×0.85=3.902kN/m；
模板结构自重荷载：
q2:1.2×0.350×0.250×0.85=0.089kN/m
振捣混凝土时产生的荷载设计值
q3: 1.4×2.000×0.250×0.85=0.595kN/m；
q = q1 + q2 + q3=3.902+0.089+0.595=4.586kN/m；
面板的最大弯距：M = 0.1×4.586×300.0002= 41271.750N.mm；
按以下公式进行面板抗弯强度验算：

其中， σ --面板承受的应力(N/mm2)；
M --面板计算最大弯距(N.mm)；
W --面板的截面抵抗矩

b:面板截面宽度，h:面板截面厚度；
W=0.250×103×18.0002/6=13500.000 mm3；
f --面板截面
