龙城广场施工组织设计学士学位论文.doc

六盘水龙城广场工程
施
工
组
织
设
计
编制单位：七冶建设有限责任公司
主 管：
审 核：
编 制：
编制日期：2009年7月18日

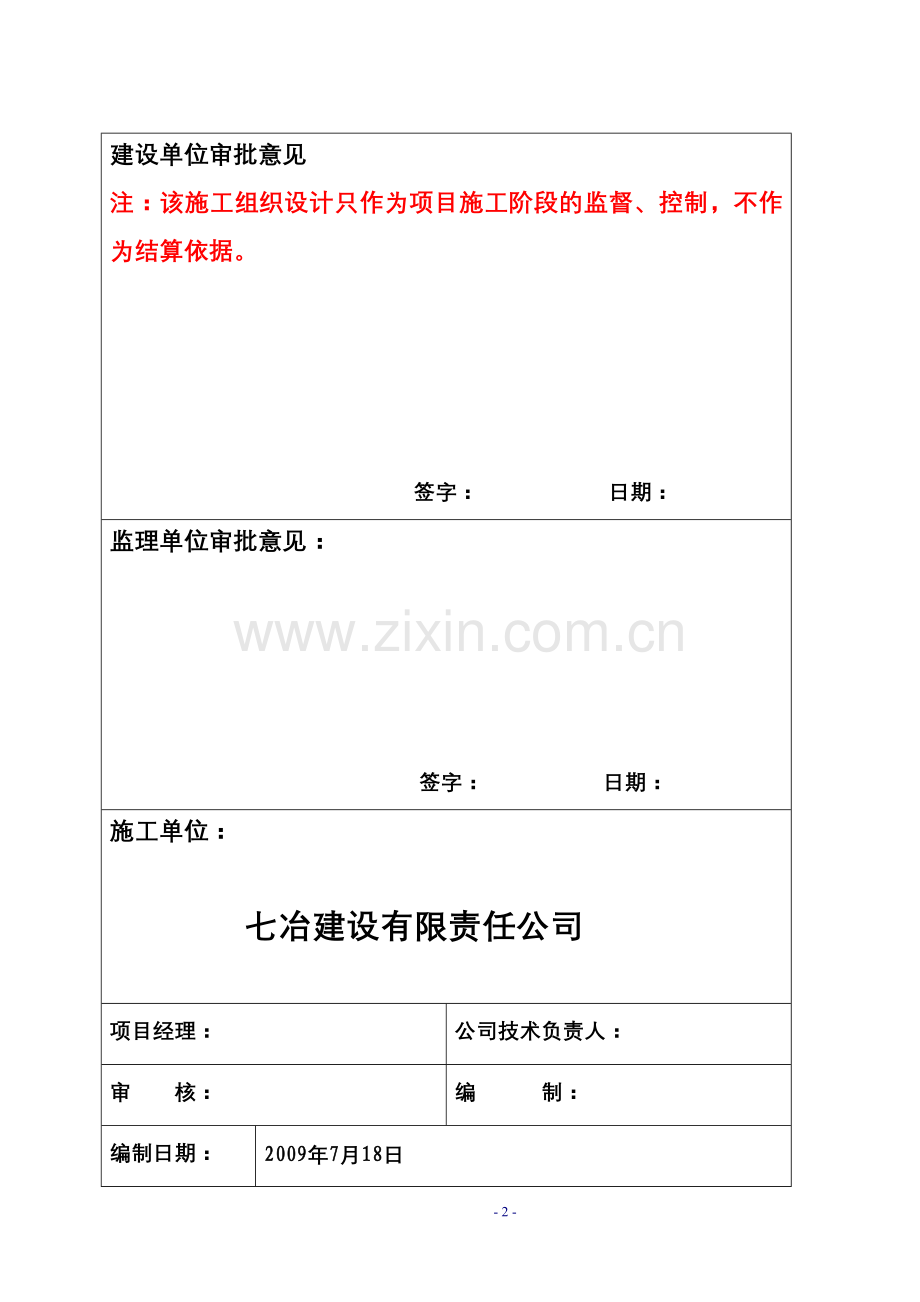

建设单位审批意见
注：该施工组织设计只作为项目施工阶段的监督、控制，不作为结算依据。

签字： 日期：
监理单位审批意见：

签字： 日期：
施工单位：

七冶建设有限责任公司

项目经理：
公司技术负责人：
审 核：
编 制：
编制日期：
2009年7月18日

目 录

第一章 编制依据及原则
1.编制依据
2.编制原则
第二章 工程概况
1.工程概述
2.工程位置
3.工程建筑概况
4.工程结构概况
第三章 总体策划及部署
1.项目管理目标
2.项目管理机构
3.施工顺序
4.施工区段划分
5.施工准备工作计划
6.主要施工方案要点
第四章 现场总平面布置
1.施工现场现状
2.平面布置原则
3.施工总平面布置管理
第五章 主要分部、分项工程的施工技术方案
1.施工测量
2.地基与基础
3.基坑支护与降水工程
4.钢筋工程
5.模板工程
6.混凝土工程
7.垂直运输方案
8.脚手架工程
9.砌体工程
10.幕墙工程
11.安装工程
第六章 临时施工用电方案
第七章 冬季施工方案
第八章 保证安全的技术组织措施
1.安全目标
2.安全管理体系
3.安全管理制度
4.安全教育
5.安全技术措施
6.机械设备的安全使用
7.安全消防措施
8、安全检查及隐患整改
9、冬、雨期施工安全防护措施
第九章 保证工程质量的技术组织措施
1.工程质量目标
2.施工质量保证体系
3.施工质量控制管理措施
4.技术保证措施
5.成品保护措施
6.主要分项工程预控及保护措施
7.质量通病的预防措施
第十章 文明施工环境保护措施
1.文明施工目标
2.管理机构
3.管理控制流程
4.现场的管理原则
5.现场生活卫生管理措施
6.施工施工现场环境保护措施
7.消防保卫措施
第十一章 保证工期的措施
1.工期目标
2.进度控制体系
3.保证工期的技术措施
4.关系协调
第十二章 降低成本及“四新”技术措施
1. 成本控制原则
2. 各施工阶段的成本控制
3. 降低造价的管理措施
4. 降低造价的技术措施
附表1 拟投入的主要施工机械设备表
附表2 劳动力计划表
附表3 临时用地表
附图1 计划开、竣工日期和施工进度网络图
附图2 施工总平面图

第一章 编制依据及原则
1.编制依据
1.1 依据龙城广场工程招标文件；
1.2 依据龙城广场工程设计文件；
1.3 依据国家现行有关工程施工和验收的标准、规范、规程、图集
《工程测量规范》 GB50026-93
《普通砼力学性能试验方法标准》 GB50081-2002
《混凝土强度检验评定标准》 GBJ107-87
《工业设备及管道绝热工程施工及验收规范》 GBJ97-87
《给水排水构筑物施工及验收规范》 GBJ141-90
《火灾自动报警系统施工及验收规范》 GB50166-92
《电气装置安装工程电缆线路施工及验收规范》 GB50168-92
《电气装置安装工程接地装置施工及验收规范》 GB50169-92
《建筑地基基础工程施工质量验收规范》 GB50202-2002
《砌体工程施工质量验收规范》 GB50203-2002
《砼结构工程施工质量验收规范》 GB50204-2002
《钢结构工程施工质量验收规范》 GB50205-2001
《屋面工程施工质量验收规范》 GB50207-2002
《地下防水工程施工质量验收规范》 GB50208-2002
《建筑地面工程施工质量验收规范》 GB50209-2002
《建筑装饰装修工程施工质量验收规范》 GB50210-2001
《建筑防腐蚀工程施工及验收规范》 GB50212-91
《建筑给水排水及采暖工程施工质量验收规范》 GB50242-2002
《通风与空调工程施工质量验收规范》 GB50243-2002
《建筑与建筑群综合布线系统工程验收规范》 GB/T50312-2000
《高层建筑砼结构技术规程》 JGJ3-2002
《中型砌块建筑设计与施工规程》 JGJ5-80
《建筑工程冬期施工规程》 JGJ104-97
《外墙饰面工程施工及验收》 JGJ126-2000
《钢纤维混凝土结构技术设计与施工规程》 CECS38:92
《建筑防水工程技术规程》贵州省
中南标准图集
西南标准图集
1.4 我公司现有的人力、物力、技术资源。
1.5 我公司多年的施工经验和各项施工技术总结。
1.6 国家、六盘水市关于工程施工和验收的有关法律法规。
1.7 依据ISO9001：2000《质量管理体系 标准》，ISO14001：1996《环境管理体系 规范》，GB/T28001-2001《职业健康安全管理体系 规范》。
2.编制原则
2.1 遵循招标文件条款的原则
在编制施工组织设计的文字说明、插图、插表中，严格按照招标文件的规定，做到统一标准，规范编制。
2.2 遵循设计图纸、施工规范、规程、验收标准的原则在编写主要项目施工方法中，严格按设计图纸要求，执行现行施工规范、规程及验收标准，确保工程质量。
2.3 坚持实事求是的原则
在制定具体项目实施方案过程中，充分研究、分析工程的特点、难点，坚持科学组织、合理安排、均衡生产，确保优质、高效地完成本标段的建设任务。
2.4.坚持施工全过程严格管理的原则
在各道工序施工中，严格执行监理工程师的指令，尊重建设单位和监理的意见，严格管理，保证施工过程中的各个环节都处于良好的受控状态。
2.5 坚持推广应用“四新”成果的原则
在施工中积极推广、应用新技术、新材料、新工艺、新设备，充分发挥科学技术在施工中的先导作用。
2.6 坚持专业化作业与综合管理相结合的原则
在施工组织方面，以专业队为基本组成形式，充分发挥专业人员和先进优良设备的优势，同时采取综合管理手段、科学管理调配以达到整体优化的目的。
2.7 预见施工中的薄弱环节，突出重点，落实季节性施工措施，确保连续施工。
2.8 加强经济核算，进行多方比较，选择最佳切合实际的施工方案以提高经济效益。

第二章 工程概况
1.工程概况
龙城广场工程位于六盘水市钟山中路北侧,麒麟路西侧。由中国七冶房地产开发公司投资兴建，是集住宅、商业为一体的综合性大厦。
工程建筑规模为地下2层，地上4层裙楼，裙楼上为5栋27层住宅楼，裙楼屋面标高17.75米,住宅楼屋面标高99.8米。
工程总建筑面积为120871.45平方米；总用地面积为16564.75平方米。其中住宅74673.80平方米,商场24714.70平方米,地下室约21482.95平方米。
2.设计图纸概况
2.1建筑设计概况： 本工程设计标高±0.00=1790.400米。建筑设计等级为一级，是一类高层建筑，结构设计使用年限50年。建筑耐火等级为一级，建筑地下室防水等级为一级，屋面为二级防水。
2.1.1地下室外墙为钢筋混凝土墙,另做刚性防水。内墙除钢筋混凝土墙外,为200mm厚加气混凝土砌块墙，其余为100mm厚加气混凝土，砌体施工质量控制为B级，内外墙的砌体强度等级均为MU5.0，水泥砂浆强度为M5.0。外墙装修为架空层以上采用涂料墙面和墙砖贴面，架空层外墙及柱装饰由甲方另行选择。
2.1.2 门窗：外门窗：住宅采用白色塑钢窗,无色透明中空玻璃.
内门:内门安装与否由甲方自定。
2.1.3设备:五栋塔楼各设有2台消防梯和1台客梯，其中C栋为1台消防梯和2台客梯。
2.2结构设计概况
2.2.1 结构形式：采用框支剪力墙结构,主体高度99.80米,屋面水箱顶高105.6米,裙房层数三层, 设计使用年限为50年,建筑结构安全等级为二级，地基基础设计等级乙级，地下一层抗震等级为三级,上部结构抗震等级为三级。
本工程抗震设防类别为丙类, 抗震设防烈度为6度。
2.2.2 混凝土:
(1) 混凝土强度等级
地下室
部位或构件
底板
承台
外墙
柱
顶板
基础垫层
强度
C35
C35
C40
C40
C30
C20
桩基:泥浆护壁,桩身C35、 C30。
上部结构：C25～C40
(2) 外加剂
地下室底板（含承台）、外墙和顶板采用AEA或UEA膨胀剂，内掺量为水泥重量8%——10%（已实际发生量为准）。
2.2.3 桩基础
本工程基础为机械冲孔灌注桩结合独立柱基础。其中独立柱基础100余个, 机械冲孔灌注桩91根。具体规格详下表：
规格
CZH220
CZH200
CZH180
CZH140
CZH120
CZH100
数量
9
12
16
24
16
14
机械冲孔灌注桩基持力层均进入中风化白云质灰岩,桩端嵌入持力层不少于500mm,对溶槽边的桩,桩端嵌入持力层>1500或一倍桩经，对设计有特殊要求的嵌岩桩，桩端嵌入持力层的长度按设计要求施工。相邻桩持力层高差不得大于桩净宽。
3.工程水文地质条件
3.1 地形、地貌及气候及特征
场内地势相对平缓，在北边C、DE栋之间及B栋处地势较低，高差约1.2m，在东侧及场地中部自西北向东南各有一条排污沟，同时自西北角至东南角新修一条排污沟，沟顶标高比现有场地标高高1.2米。
拟建场地位于水城岩溶盆地的中部，为响水河的冲积地段，地势较低，地貌形态组合类型属峰丛盆地，其特点是盆地内地形平缓，阶地和斜坡不明显，上覆第四系冲洪积层及残积层，厚薄不均。
本区气候属云贵高原气候,夏湿春干气候区,根据六盘水市当年气象资料统计,年平均气温12℃,最高气温31.6℃,最低气温-11.7℃,年温差16.9℃，日温差25℃，日降雨量最大为117.1mm，年平均降雨量1231.1 mm；年平均相对湿度为83%；最大风速为40m/s，最大风力5级。
3.2 地质构造
根据水城盆地区域地质图，该场地南侧有区域断层F36(正断层)通过，走向北东-南西，倾向南东，倾角为600，该断层为死断层，对场地整体稳定性无影响；场地基岩为石炭系白云质灰岩，由于受区域断层的影响，场地内岩石破碎、张性节理裂隙及为发育。基岩为可溶性碳酸盐岩，受地下水的溶蚀作用，岩溶发育规模在纵向和横向上均变化较大，形成较复杂的岩溶地基。岩层产状主要以3400＜150为主，岩溶洞隙极其发育，基岩表面溶浊强烈，石牙、溶沟、溶漕、溶浊裂隙等岩溶现象极其发育，基岩表面起伏较大，裂隙发育深度最深达41.9m，如68＃桩。该场地存在不良地质现象，、场地地下水位高，丰水期的水位在1787.55～1788.37m之间，年平均水位1786.37m；、细纱层密实度较低，透水性强，若大量抽取地下水，增加水力坡度，易随地下水作用形成流砂，进而造成地面塌陷。
3.3 岩土构成
场区自上而下主要分布如下地层：
1. 耕植土：厚0.5-0.8m
2.粘土：厚0-19.2m
3. 白云质灰岩：灰白色、灰色，中厚层状，细晶结构，块状，中丰化，节理裂隙发育，铁质、钙质胶结，见微弱溶蚀现象，含方解石细脉，属较硬岩石。裂隙面见铁质浸染。
③1：岩体破碎层，岩石强风化，完整性较差裂隙面见铁质浸染，隐节理及竖向节理、裂隙、小型溶洞发育，并被软塑粘土充填，局部呈半充填或无充填状。
③2：岩体较破碎层，中风化，灰色、灰白色，岩质较坚硬,岩芯断面鲜。
3.4 地下水
场地地下水流动方向主要有北西向南东方向径流。地下水水位、水量随季节呈周期性变化。地下水对砼结构无腐蚀作用。
预计地下室基坑开挖过程中，开挖底板时，丰水期每天涌入基坑的水量约为800m3/天，枯水期涌水量为300 m3/天，汛期涌水量为1500 m3/天,但开挖后发现场地涌水量并为达到丰水期值。
不良地质作用
该场地属于岩溶发育场地，存在以下不良地质现象：
① 基岩表面溶蚀强烈，石芽、溶沟、溶槽、溶蚀裂隙等岩溶现象较发育，基岩面起伏较大，裂隙发育深度最深达41.9m，如68＃桩，该桩因地质因素后来并未成孔。
② 竖向溶蚀与侧向溶蚀作用交织共存，破碎岩体与岩溶洞隙伴生，洞隙顶部较发育破碎岩体。
③ 岩溶洞隙在纵向上呈串珠状发育。
④ 场区地势低，地下水位高，水位标高丰水期在1787.55～1788.37m之间, 年平均水位1786.37m。
⑤ 细纱层密实度较低，透水性强，若大量抽取地下水，增加水力坡度，易随地下水作用形成流砂，进而造成地面塌陷。

第三章 总体策划及部署
本章为本施工组织设计的总体纲要，是组织本工程的总体思路。
1.项目管理目标
1.1 工程质量目标
确保达到合格工程标准。
1.2 工程工期目标
本工程计划工期780天，计划开工日期2009年2月16日，竣工日期2011年4月16日。
1.3 安全生产目标
确保无重大工伤事故，杜绝死亡事故；轻伤频率控制在10‰以内。
1.4 文明施工目标
争创市级安全文明工地
1.5 环保目标
争创绿色环保型花园式施工现场
1.6 消防目标
消除现场消防隐患，确保无任何消防事故发生。
2.项目管理机构
依据我公司的整体优势，结合本工程的特点，由公司选择经验丰富的生产、技术管理人员组成“龙城广场工程项目部”。
2.1 项目经理部的组成
项目经理部均是由经验丰富的生产、技术及其他专业管理人员组成，成员都曾经组织或参与组织过大型工程项目，同类工程施工经验丰富。项目经理部设项目经理一名，项目副经理一名，项目总工程师一名，下设：施工部、质量技术部、计划部、安全文明管理部、财务部、后勤部、材料设备部、七个职能部门。各部门设部长一名，管理人员若干名，充分满足施工管理的需求。
2.2 项目经理职责
项目经理代表企业对工程项目全面负责；代表公司履行与业主签订的工程承包合同与书面承诺；协调处理好各方面的关系；负责施工所需人、财、物的组织管理与控制；全面负责施工现场的生产安排、进度管理及各种资源管理，负责工程的施工质量、安全及文明施工、环境保护，成本控制等全部现场管理工作。
3.施工顺序
按照工期目标及我公司整体施工能力，结合工程实际情况，该工程的施工顺序采取平面流水、立体穿插施工。
3.1 总体施工施工顺序
总体本着先地下、后地上，先结构、后装饰，先湿装、后干装,施工中，土建与安装紧密配合进行预留、预埋,最后进行各专业系统调试，保持整体工程有序进行。按项目施工的先后时间，单位工程可划分为七个阶段，第一阶段为施工准备，第二阶段为冲孔桩基础施工，第三阶段为土石方工程，第四阶段为基础及地下室结构施工，第五阶段为主体结构施工，第六阶段为安装、装饰工程施工，第七阶段进行各专业系统调试及施工清理竣工。
总体施工流程图如下：
施工准备→→桩基础施工→→土石方工程→→基础及地下室结构施工→→主体结构施工→→安装、装饰工程施工→→各专业系统调试及竣工清理
3.2 分部分项工程施工顺序
3.2.1 地基与基础工程施工顺序
冲孔桩→孔桩砼填芯→地梁→上部结构
3.2.2 结构主体工程施工顺序
总体上在同一施工段柱、墙、梁板的混凝土同时浇筑。
4.施工区段划分
由于本工程各分部分项工程量较大，作业面较充分，因此在不同的施工阶段，根据工程实际情况划分区域，布置作业队，每个区域按工序划分成落干个施工段分别安排工种进行流水作业。
5.施工准备工作计划
5.1 技术准备
技术准备主要包括熟悉和审查施工图纸，地质资料调查，编制施工图预算和施工预算，编制施工组织设计等。
5.1.1 熟悉施工图纸设计、说明及有关规范规程
由项目总工程师组织各专业技术人员仔细阅读设计文件，包括施工图及技术说明、有关的设计规范等，并结合现行质量验收规范、操作规程等，全面理解设计意图，以便正确指导施工。对发现的疑难问题、图纸异议，及时提交建设单位便于设计单位及时处理。
5.1.2 设计交底和答疑
设计人员对项目部进行设计意图交底，使其理解设计意图，对项目部提出的问题进行答疑，为下一步施工打好基础。
5.1.3 编制施工预算及供应计划
由项目总工程师组织各专业预算人员编制施工预算。并以此为基础，结合图纸会审和施工组织设计，编制各类供应计划，主要包括：劳动力需用计划、材料需用计划、机械设备需用计划、检验试验用具需用计划等。
5.1.4 编制施工组织设计和施工方案
根据工程规模、建筑、结构特点和质量、安全、工期、环保等要求，编制单位工程施工组织设计，对关键工序编制施工方案，特殊过程编制作业指导书，对工程的全过程进行全面控制。
5.1.5 编制质量计划
按公司质量体系文件的要求，在项目经理的组织下，由项目总工程师负责编写质量计划，从工序、分项工程、分部工程到单位工程的全过程控制，从资源投入到完成工程质量最终检验和试验的全过程控制，使其成为对外的质量保证和对内的质量控制依据。
5.1.6 编制环境管理方案
按公司环境管理体系文件的要求，在项目经理的组织下，由项目总工程师负责编写环境管理方案，从资源投入、法律法规的遵守情况入手，按工序、位置划分，对污水、噪声、固废排放、文明施工、节水节电等进行管理，使其成为环境保护的控制依据。
5.1.7 编制职业健康安全管理方案
按公司职业健康安全管理体系文件的要求，在项目经理的组织下，由项目总工程师负责编写职业健康安全管理方案，按照法律法规及公司职业健康安全方针的要求，从危险源的辨识、资源投入入手，对重大危险源进行管理，使其成为职业健康安全的控制依据。
5.2 施工现场准备与场外准备
5.2.1 施工现场准备
查勘施工场地的水源、电源位置及道路情况，把场外交通引入现场。按照施工总平面布置图，确定仓库和堆场、搅拌站和加工场、场内运输道路、生活性施工设施、水电管网和动力设施的位置，并评价施工总平面图指标，选择最优布置方案。
5.2.2 施工场外准备工作
组织劳动力并对其进行技能培训，同材料分供方的联系，保证所供材料保质、按时供应，对工程使用的机械、机具进行保养维修。
6. 主要施工方案
6、1、冲孔灌注桩施工
冲孔灌注桩施工，包括上层成孔、泥浆护壁、冲基岩、钢筋笼制作安装、灌注水下砼等工序。
根据桩基布置及地质复杂情况，采用如下施工方法：
6、1、1、冲击成孔：桩基础工程采用冲击成孔法，在复核桩位轴线正确后，进行桩机就位，就是要保持机架水平，并且把冲锤提高，在冲锤平稳后，看看锤中心是否对上桩位，并且机长要做好每小时的进尺记录，土层情况，控制泥浆的浓度，粘土泥浆浓度为1.15左右，角砾砂层浓度为1.5左右，终孔时浓度为1.1左右。
6、1、2、成孔护壁：采用原浆护壁法。在冲孔时，自选择泥浆壁，在进入易塌孔的砾砂层时，向孔内投入粘土，并将冲锤来回上下拉动，使粘土能糊住孔壁，起到加强护壁的作用。保持泥浆浓度在1.5。
6、1、3、基岩冲孔：当冲锤到基岩时，大部分的基岩表面是不平的，应采用低锤冲进（低锤提高度在1.5米内），先把基岩表面冲平，这样可保证此桩的垂直度。如果遇到基岩斜面大，用低锤无法冲平的情况下，可以把冲锤提出来，向孔内投进直径40cm左右的毛石。投入量视孔径的大小，斜面大小来定，一般情况下可投入1.0至1.5立方米。然后再用低锤冲进，有的时候一次是无法冲平的，应该重复多次才能冲平。当上述方法达不到冲平效果时，可以考虑浇筑一定量的Ｃ30砼，待砼达到强度复冲，冲平后可进入正常操作，正常操作提锤高度在2米至3米之间，冲岩时机长要作好每小时进尺记录，并且每进尺50cm时，要采用中锤冲进，提锤高度1.5米至2米之间，以确保不损坏底板。同时也可以把大的石块冲碎。此时泥浆浓度也要调小。浓度小了浮浆中间的大颗的岩石可以下沉，然后再冲碎，排出孔外。
6、1、4、成孔后的清孔：冲孔达到要求后，必须清孔，然后才可以灌注砼。清孔采用循环方法。就是利用高压泥浆泵，经泥浆管，泥浆管要放到冲锤的旁边还要开动冲机用低锤来回冲击。（提锤高度0.5米内）把孔底的沉渣逐步带出来。带出来的沉渣会沉淀在泥浆沟内，再采用人工把沉渣掏出来，并且逐步加入清水让泥浆浓度降低。一般情况20米内的清孔时间在2小时左右可以清除孔底的沉渣。此时技术人员可检查孔内的沉渣厚度，虽然沉渣厚度不超过50mm时可以进行下步施工。
6、1、5、钢筋笼制安：此工序必须逐个进行质量检查，主钢筋长度、间距、箍筋间距、焊接等，均须符合设计及规范要求后才能进行安装。为防止钢筋笼弯曲变形，采取：①冲孔机的附吊钩吊钢筋笼，保证钢筋笼垂直。②防止钢筋笼上浮：在孔口用4根[直径与孔桩钢筋直径相同的钢筋与钢护筒焊牢。钢筋笼直径1500以内，预留4根钢筋直接伸到地面以上，与钢护筒焊接。钢筋笼不能直接放到孔桩底，防止钢筋笼变成S形，钢筋笼与孔底高差为100-150MM。钢筋笼直径1800以上者预留4根钢筋，直径与孔桩钢筋直径相同。施工时注意钢筋笼预留筋的搭接。
6、1、5、安装导管：装导管时应注意如下几点：
a) 检查导管是否损坏；焊接是否牢固，焊缝是否锈蚀，如有裂缝及焊接不良，应加固补焊。导管接头螺丝要仔细检查，防止在施工中出现焊缝裂开及螺丝断裂造成损失。
b) 连接时要检查胶垫是否损坏；
c) 螺丝要扭紧；
d) 导管的选择：冲孔桩在900－1200之间用Φ150，1500－1800之间用Φ200，2000以上用Φ250。
6、1、6、灌注砼：冲孔灌注桩砼C30，骨料不宜大于30mm。砼的坍落度以18至20cm为宜。灌注砼时，导管插到离孔底30cm的位置。并把料斗固定，料斗的容量不小于1.5立方米，并按桩径大小，准备好初灌砼，初灌砼量最为关键，一定要按初灌砼计算公式计算准确，砼初灌量按下式计算：

V=1/4πh1d2+1/4h2KD2
式中：V—砼初灌量（M3）
h1—导管内砼柱与管外
泥浆柱压力平衡所需高度。
h1=（h-h2）rw/rn（m）
h=桩孔深度（M）
h2—初灌砼下灌后，
导管外砼面高度，取1.3—1.8 M
rw—泥浆密度
rn—砼密度
d—导管内径（M）
K—砼充盈系数
D—桩径直径
在投料前要用钢板塞把导管口堵住，再向料斗内投料。采用泵送灌孔，把料送到桩机料斗，并把料斗装满，立刻把钢板塞拉开。同时要不断向料斗送料。此时利用砼的自身的压力，向孔底冲下去，把孔底沉渣、泥浆从孔底向外面压出。每根桩要做一组试压块。灌注时要比设计桩高出800mm，才能保证设计桩长度。
6、1、7、冲孔灌注桩其工艺流程：
设泥浆池制备泥浆

泥浆循环
清 渣

测 定 桩

埋设护壁

桩机就位

冲 孔

清孔

安 放 钢
筋 笼
安放导管二次清孔
灌 注 水
下 砼

6、1、8、施工顺序：群桩先深后浅，单桩先浅后深或先深后浅的施工方法进行施工。
6、1、9、泥浆排放方案
1） 泥浆的排放用泥浆泵直接抽入泥浆池内，每台冲孔桩机配备一台泥浆泵。
2） 泥浆在泥浆池内沉淀后，交由施工单位用汽车运往指定的地点排放。
四、保证施工质量的措施：
1、漏浆的处理：
1） 小漏浆，填黄泥及粘土，调浆的浓度达到1.5以上，如果堵不住漏浆，用编织袋装黄泥往孔里填。
2） 中漏浆，以上1）方法已无法堵住时，停下机来，投入普通硅酸盐42.5的袋水泥，用冲锤低锤冲击捣匀，然后开始正常冲孔。
3） 大漏浆：按以上1），2）均无效的情况下，投入普通硅酸盐42.5的袋水泥，并加投砾石、毛石用冲锤中锤冲击捣匀，使石块与水泥的胶合物堵住侧壁，待不漏浆后，开始正常冲孔。
以上情况视现场变化而采取的一孔一个措施。
2、塌孔的处理
冲孔过程中：有时在排出的泥浆中不断出现气泡，有时孔内的水位突然下降，这都是塌孔的迹象。塌孔的原因，主要是由于土质松散，加上泥浆护壁不好，孔内水位不高。预防塌孔措施：维持孔内的水位，应使它比孔外的水位高出一定位置。同时，泥浆的稠度和比重要控制适当。操作中避免碰撞孔壁。发现塌孔，首先应保持孔内水位，如系小塌，可加浓浆或投入粘土继续冲孔，如系大塌孔，应停冲，研讨具体施工方案后施工。严格遵守安全制度，做到警钟长鸣，经常检查机械设备。危险区域做好警告禁令标志。上班人员戴安全帽，高空作业栓安全带，施工时，安全员必须在施工现场亲自指挥。狠抓安全薄弱环节，杜绝一切安全隐患。
五、 安全措施
由于本工程孔桩只浇注到地下室底板底标高处，A、B、D、E栋有约7M的空桩，C栋为5.9M的孔桩，浇完孔桩砼后应抽干孔内的泥浆，然后将孔周围的泥土、沉渣填入孔内。
1、施工前由技术负责人向施工作业人员进行安全技术交底。
2、操作者严格遵守相应的操作规程，实行标准化作业。
3、施工现场的危险地段应设有防护、保险、信号装置及危险警示标志。
4、针对采用的新工艺、新技术、新设备、新结构制定专门的施工安全措施。
预防自然灾害（防台风、雷击、防洪排水、防暑降温、防寒、防冻、防滑等）的专门安全技术措施。
5、 周边支护牢固、预防塌孔。
a) 牢记“预防为主、安全第一”的方针。
六、文明施工：
1、 各桩机的电缆应理顺，不要像蜘蛛网一样。
2、 各种机具应有序放置，不要乱丢乱放。
6.2 人工挖孔桩施工
根据测量控制网定出桩的位置，放出开挖线。采用人工开挖，由上至下进行开挖，一次开挖深度不超过1.0米，遇孤石用钎锤破碎。
6. 2、1 钢筋工程
钢筋加工采用现场机械制作成型、人工绑扎。Ф20 及其以上的梁、板水平主筋和剪力墙、柱钢筋采用滚轧直螺纹（普通），梁、板水平主筋的端头收尾筋采用正反丝滚轧直螺纹，梁钢筋量较大，端头钢筋容易有误差，补充冷挤压连接方式；Ф16 以上Ф20 以下的钢筋采用闪光对焊（焊条要满足设计要求）；Ф20 以下的螺纹钢筋采用气压焊；其它接头采用绑扎搭接。各种预埋铁件由场外加工成型后运至现场埋设。基础、梁、墙、板等构件的钢筋保护层采用水泥砂浆垫块控制。
6. 2、2 模板工程
地梁、承台、电梯井侧模采用砖模；其余全部采用木工板模板，加固体系选用对拉螺栓、步步紧，支撑体系采用普通扣件式钢管满堂脚手架；主体剪力墙模板采用全钢大模板工艺，柱模板、现浇楼板底模、梁模采用木工板模板，满堂脚手架支撑；
6.2.3砼工程施工方案
该工程砼采用现场自拌砼，用砼输送泵进行水平、垂直运输浇筑。基础、地梁及桩承台混凝土一次性整浇；主体结构各层剪力墙混凝土分层浇筑，各层梁、板混凝土一次性浇筑，在各楼层板底、板顶位置留置施工缝。基础、墙、梁采用插入式振捣器振捣，板采用平板式振捣器振捣，人工压实找平。平面砼采用覆盖塑料薄膜和草帘子浇水保潮的方法进行养护，立面砼采用塑料薄膜进行包裹浇水养护。
6.2.4 脚手架施工方案
本工程四层以下结构施工外脚手架采用落地双排脚手架，四层以上主体结构施工外脚手架采用整体附着升降脚手架（导轨式爬架），地下室结构及室内梁、板结构支撑体系采用普通扣件式钢管满堂脚手架。
6.2 安全施工设计
6.2.1 建立安全领导机构，以项目经理为核心成立安全生产、文明施工、防火、治安、生活卫生领导小组，参与施工现场的各项安全生产活动，制止施工中的违章现象，确保安全生产无事故。
6.2.2 建立健全的安全岗位责任制，明确责任，落实到人，达到人人重视安全，人人懂安全的目的。
6.2.3 强化安全教育，开展正常的入场教育、三级教育、节假日教育、季节性教育，班前班后的教育工作，并通过举办黑板报、张贴标语等形式的宣传活动，使全场人员真正认识到安全生产直接关系到自身的利益， 做到我不伤害自己，我不伤害他人，我不被他人伤害，杜绝重大事故及隐患的发生。
6.2.4 强化现场管理，严格按照建设部“一标、五规范”及《重庆市建筑施工安全、文明、卫生工地管理规定》和有关部门的下发文件，抓好标准化现场管理。
6.2.5 配齐安全设施，如安全网、安全帽、洞口盖板、护拦、防护罩等，在施工现场的危险部位悬挂警示标牌。
6.2.6 本工程现场周边按实际情况采用2.5 米高钢彩板墙进行围护，按平面布置图确定运输道路、临时用电线路布置、各种管道、仓库、作业棚，主要机械设备位置及工地办公、生活设施等临建位置，并对工地排水设施进行全面规划，保持畅通。
6.2.7 模板工程的支设应选用刚度强的支撑体系，钢管夹具，经过计算满足荷载要求，确保稳定。
6.2.8 现场用电采用“三相五线制”，做到“一机一闸”，并做好用电设备的接地、防雷装置。配电设备选用要合理，采取防护隔离措施，电缆的选用、敷设按施工平面图布置，并设置警示标志，配备防水器具。
6.2.9 对特殊工程和季节性施工，做好专项安全施工方案，并制定防火、防毒、防雷等安全措施及应急准备措施。
6.3 环境保护
6.3.1 按照ISO14001 标准和公司环境管理体系，成立环境保护领导小组，负责项目的环境保护和治理工作，并制定防尘、防毒、防污、噪声控制、现场文明及美化方案，做到不再扩大污染，严防新的污染，确保环境清洁、优美、洁净。
6.3.2 施工中采用新工艺、新技术、新设备，以无毒代替有毒，变排废为不排，并回收利用“三废“以减少污染源和污染物的排污量，减轻污染。
6.3.3 加强环境管理，各工序施工前，技术人员向操作班组进行书面环保交底，并采取积极的防治措施，砼振捣按照不振捣模板、钢筋和铁件的“三不振”工作法施工，办理夜间施工手续和安民告示，对噪声进行测试与监控。木工棚、钢筋棚的布置应远离噪声敏感区，用隔音材料三面封闭，并加强机械的日常维修保养和更换工作。按施工平面规划布置排水沟槽，设置地下排水沟，沉淀净化池，食堂设置隔油池，确保污物不溶入市政管网。采取覆盖、洒水等手段防止扬尘，降低粉尘产生。现场设置固废池，并设专人清理，危险物应单独存放，并设标识和警示。
6.3.4 美化施工现场，划分卫生责任区和绿化工地，人人动手，创建一个美好、舒适、卫生的工作环境。
第四章 现场总平面布置
1.施工场地现状
该工程占地面积比较大，因此可以利用的临时用地较少，并且不规则。施工场地目前基本平整，现场内道路基本具备，电源已提供、水源未提供（现场已开挖多个集水井以便使用），排污沟与城市管网贯通。施工现场面临的主要问题：目前施工场地（主要是搅拌站）尚需清理、平整、硬化，没有形成环行施工干道，部分材料需要进行二次搬运。临时用地较少且不规则。
2.平面布置原则
为保证施工现场布置紧凑合理、现场施工顺利进行，施工平面布置原则确定如下：
2.1 施工总平面布置按基础、主体、装饰分三阶段进行布置。
2.2 合理布置起重塔吊，规划好施工道路和场地，减少运输费用和场内二次搬运。
2.3 布置符合现场卫生、安全防火和环境保护等要求。
3.施工总平面布置管理
3.1管理原则
根据施工总平面布置及各阶段布置，以充分保障阶段性施工重点，保证进度计划的顺利实施为目的。在工程实施前，制订详细的大型机具使用及进退场计划，主材及周转材料生产、加工、堆放、运输计划，同时制订以上计划的具体实施方案，严格执行、奖惩分明，实施科学文明管理。
3.2 平面管理体系
由项目部负责施工现场总平面的使用管理,由项目经理统一协调指挥。建立健全调度制度，根据工程进度及施工需要对总平面的使用进行协调和管理。
3.3 管理计划的制定
施工平面科学管理的关键是科学的规划和周密详细的具体计划，在工程进度网络计划的基础上形成主材、机械、劳动力的进退场、垂直运输等计划，以确保工程进度，充分均衡利用平面空间为目标，制订出切合实际的平面管理实施计划。并将计划输入微机电脑，进行有效的动态管理。
3.4 管理计划的实施
根据工程进度计划的实施调整情况，分阶段发布平面管理实施计划，包含时间计划表、责任人、执行标准、奖罚条例，在计划执行中不定期召开生产调度会，经充分协调确定后，发布计划调整书。工程部负责组织阶段性的定期检查监督，确保平面管理计划的实施。其重点保证项目是：安全用电、场区内外环卫场区道路，给排水系统，垂直运输、料具堆放场地管理调整，机具、机械进退场情况，以及施工作业区域管理等。

第五章 主要分部分项工程施工方案
1.测量方案
1.1 总则
本工程的一个重要特点是建筑面积大，结构复杂，建筑平面形式不规则。为保证建筑物轴线及混凝土墙、柱等平面位置的准确性，确保测量工作的高效率、高精度，测量工作严格按《工程测量规范》的要求，遵循先整体，后局部，先控制、后细部的原则。为方便建筑物定位、细部放样工作，先建立能覆盖整个场区的国家二级导线网，作为首级控制和建筑物平面控制的依据。本工程平面控制采用矩形控制网，以控制建筑物的各主轴线，作为楼层细部放样的依据。细部放样采用计算与测量分开的方法，先计算各细部的放样数据，经复核无误后，进行现场测量放样工作。使单位测量工作时间缩小到最短，以提高测量精度和速度。高程控制网采用分级布网的原则，先高精度、后低精度。首级控制采用国家四等水准闭合水准线路，作为本工程测量依据。沉降观测水准基点联测采用国家二等闭合水准测量， 闭合线路，作为沉降观测依据；沉降观测采用国家三等水准测量并附和水准线路。
1.2 施工测量组织
1.2.1 测量人员
由于轴线位置的正确与否关系重大，本工程的测量工作，将派丰富经验的专业测量技术人员2名，互相校对负责该工程的施工测量工作。
1.2.2测量设备
本工程为5栋百米高层建筑，除用全站仪外，在垂直度的控制方面还应使用激光铅垂仪，使建筑物的垂直度保持在规范允许范围内。
1.3 测量依据
1.3.1《工程测量规范》GB50026-93
1.3.2 工程施工图纸。
1.4 场区平面控制网的测设
1.4.1 场区平面控制网的布设原则
⑴ 平面控制按照整体考虑，遵循先整体，后局部，高精度控制低精度的原则。
⑵ 根据设计总平面图及现场施工平面布置图布设平面控制网。
⑶ 控制点选定在通视条件良好、安全、易保护的地方；
⑷ 桩位网要进行保护，并用红油漆做好测量标记。
1.5 沉降观测
1.5.1 沉降观测点的布置与埋设
根据设计要求布置沉降观测点，观测点利用直径32mm 的钢筋，一端制成燕尾形埋入墙内，外露装饰层厚度外出30mm。
1.5.2 沉降观测
⑴水准基点的联测
水准基点要与国家水准点进行联测或采用独立高程系统，水准基点间的联测按国家三等水准测量的技术要求进行，采用闭合水准线路。同时每隔3个月要进行一次监测，防止因水准基点的变动而影响观测成果。
⑵沉降观测
a.在工程施工阶段设专人定期观测，沉降观测按国家四等水准测量的技术要求进行，采用闭合或附合水准线路。
b.观测周期：首次观测在观测点埋设稳定后进行，由于该工程体积较大，将施工一层做一次沉降观测，施工完毕，一年内每隔三至六个月观测一次，以后每隔六至十二个月观测一次，直到沉降稳定为止。在施工过程中如建筑物出现裂缝、不均匀沉降等异常情况应及时反馈给业主、监理和设计单位。
c.仪器采用国产S1 精密水准仪和铟钢水准尺，并经法定计量检定机构检定合格且在有效检定周期内。
d.观测
