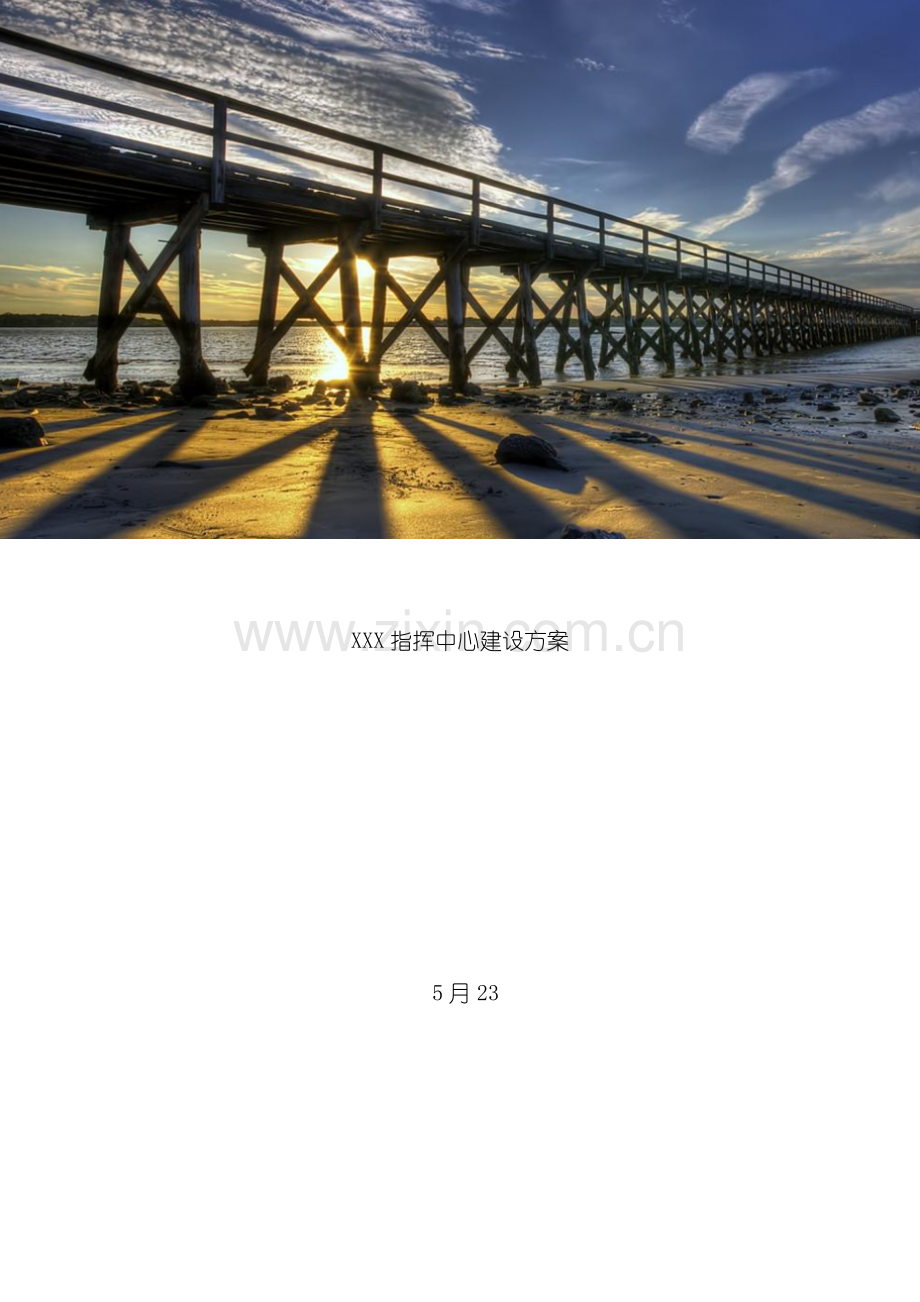

XXX指挥中心建设方案

5月23

目录
第1章 项目概述 4
1.1 项目概述 4
1.2 项目组成内容 4
第2章 设计依据 5
第3章 建设原则 6
第4章 主要系统介绍 7
4.1 LED全彩屏显示系统 7
4.1.1 系统概述 7
4.1.2 LED控制器介绍 8
4.1.3 LED全彩显示屏尺寸图 9
4.1.4 图像处理系统 9
4.1.5 LED全彩显示屏优势 10
4.1.6 图像处理系统 17
4.1.7 LED全彩显示屏产品介绍 22
4.2 扩声系统 25
4.2.1 系统概述 25
4.2.2 系统组成 25
4.3 高清视频会议系统 28
4.3.1 高清会议终端 28
4.3.2 视频会议摄像头 29
4.4 门禁系统 31
4.4.1 系统简介 31
4.4.2 系统组成 31
4.4.3 拓扑示意图 32
4.4.4 使用流程 32
4.4.5 系统特色 32
4.5 综合布线系统 33
4.5.1 系统概述 33
4.5.2 系统设计 33
4.5.3 产品介绍 35
4.6 网络设备 38
4.6.1 全千兆接入交换机 38
4.6.2 下一代防火墙 38
4.7 装修工程 39
4.7.1 装修设计说明 39
4.8 家具部分 40
4.8.1 会议桌 40
4.8.2 人体工学椅 41

第1章 项目概述
1.1 项目概述
本项目为XXX指挥中心建设项目, 根据项目的需求, 本方案将以系统工程、 信息工程、 自动化控制等理论为指导, 综合运用计算机、 网络通讯、 信号控制、 视频监控等高新技术, 建设一个集信息采集、 传输、 显示和分析处理功能于一体的科学高效的LED全彩屏显示系统, 既可灵活多样地显示高分辨率视频图像, 颜色丰富, 图像清晰, 而且画面支持拼接、 分割、 漫游等多种显示模式, 充分满足客户的信息显示需求。
1.2 项目组成内容
本次指挥中心建设方案由以下内容组成
1. LED全彩屏系统
2. 扩声系统
3. 视频会议系统
4. 门禁系统
5. 综合布线系统
6. 网络设备
7. 装修工程及家具

第2章 设计依据
所有国际、 国内和当地政府机关及部门颁布的最新的法定条例、 规范、 规格、 标准、 施工准则和业务条例;
l 《安全防范工程技术规范》 GB 50348-
l 《智能建筑设计标准》 GB/50314-
l 《安全防范工程技术规范》 GB 50348-
l 《建筑与建筑群综合布线系统工程设计规范》 GB/50311-
l 《民用建筑电气设计规范》 JGJ 16-
l 《公共广播系统工程技术规范》 GB 50526-
l 《厅堂扩声系统设计规范》 GB 50371-
l 《视频显示系统工程技术规范》 GB 50464-
l 《LED显示屏通用规范》　　 SJ/T11141—
l 《LED显示屏测试方法》 SJ/T11281-
l 《计算机信息系统安全保护等级划分准则》 GB17859-1999
l 《电力子操作工作站机房设计规范》 GB50174-93
l 《国际串行通讯标准》 EIARS-232-C
l 《工业操作工作站系统安装环境条件》 ZBN18-001
l 《电磁兼容》 GB/T17626
l 《远动设备及系统工作条件环境条件和电源》 GB/T 15153-94
l 《国家标准建筑物防雷设计规范》 GB50057-94
l 《计算机信息系统防雷保安器》　 　GB173-1998
l 《建筑电气设计技术规程》　 　JDJ16-83
l 《民用建筑电气设计规范》 JGJ 16-
l 《电气装置安装工程 接地装置施工及验收规范》GB50169-92
l 《电子信息系统机房设计规范》 GB50174-
l 《低压配电设计规范》　　 GB50054-95
l 《工业企业照明设计规范》　 　GB50034-95
第3章 建设原则
1、 先进性: 现代信息技术的发展, 是现代科学技术发展中最活跃的领域, 新产品、 新技术日新月异, 每一个新技术的出现都对我们的工作方式产生极大的影响, 对我们工作效率的提高起到极大的推动作用。因此本系统充分利用科技进步成果, 采用当今先进的技术及设备, 一方面能充分体现系统具有的先进性水平, 另一方面也使得系统具有强大的发展潜力, 以便该系统在尽可能长的时间内与需求发展相适应。
2、 可靠性: 由于本系统是一实际使用的工程, 因此其技术和设备又必须是相对成熟的。因此, 在投资费用许可的情况下应当充分利用现有最新技术、 最可靠的产品, 以使系统在尽可能长的时间作用于社会, 从长远方面考虑, 这也是最经济的。本系统在设计时从系统结构、 设备选择、 产品供应商的技术服务及维修响应能力等方面严格把关, 使故障发生的可能性尽可能降低, 使用的各类电气装置均符合国家有关电气安全标准要求, 保证系统能够可靠地、 连续地运行。
3、 规范性: 由于本系统是一个综合性系统, 在系统设计和建设初期应着手参考各方面的标准与规范, 而且应遵从该规范中各项技术规定, 做好系统的标准化设计与管理工作。
4、 经济性:前端系统可靠性得到提升, 因此系统的维护成本显著下降。
5、 易维护性: 本系统前端设备统一采用系统软件平台的集中管理, 可实现远程升级、 维护和自动校时, 易于故障的排除, 系统维护简单方便。
6、 扩展性: 本系统考虑今后发展的需要, 系统软硬件应采用模块化设计, 因而保证在系统产品系列、 容量与处理能力等方面的扩充与换代的可能。这种扩充不但充分保护了原有投资, 而且具有较高的综合性能价格比。
7、 安全性: 采取有效的安全保护措施, 防止系统被破坏、 非法接入、 非法访问。
8、 整体性: 系统的整体性, 涉及到方方面面, 对于系统这样的工程必须对这些因素统筹考虑, 以构成一个有机的综合管理系统。

第4章 主要系统介绍
4.1 LED全彩屏显示系统
4.1.1 系统概述
根据舟山市普陀山公路与运输管理局指挥中心建设项目的建设要求, 结合屏幕系统使用环境等重要的特点, 本项目的LED全彩显示屏采用海康威视生产的高端LED小间距产品DS-D4013FI-GW, 像素间距为1.361mm, 单位像素为表贴三合一LED灯珠, 使用标准的LED单元箱体拼接组成, 采用一体成型的压铸铝工艺, 最大限度地保证了屏幕安装拼接精度和耐久度, 具有图像无拼缝、 环保静音、 轻薄、 寿命长等特点。
本项目中所采用16:9规格的单元箱体尺寸为609.92( W) ×343.08( H) ×75( D) , 单元分辨率为112×84, 单元箱体结构采用全新的铸铝外壳产品, 设计独特, 轻便超薄, 精度高。
本项目中, 屏幕设计完全以现场需求为依据, 保证屏表面平整均匀, 不出现缝隙, 具有近距离观看的高清晰显示性能。LED全彩显示屏整体设计如下:
现场尺寸
6.80米( 宽) ×3.00米( 高)
显示屏净显示面积:
6.10米( 宽) ×2.40米( 高)
整屏分辨率:
4480点( 宽) ×1764点( 高)
整屏峰值功率:
≤14.64KW
整屏平均功耗:
约4.88KW
整屏的重量:
≤546Kg
整屏+支架重量:
≤611KG

4.1.2 LED控制器介绍

LED控制器应用系统图
LED控制器作为全彩显示屏的控制系统, 接收视频综合平台输出的DVI信号, 经过专用网络线缆驱动LED显示屏显示, 实现多种视频信号的高清输出显示。一个LED控制器的最大带载分辨率1920×1080, 整个系统所需的LED控制器的个数由LED全彩显示屏的分辨率决定。
4.1.3 LED全彩显示屏尺寸图

LED全彩屏与墙之间留有800毫米的维护通道空间, 维护通道采用侧面开门的方式, 能够将LED全彩屏尺寸做到最大化。
4.1.4 图像处理系统
图像处理系统是整个LED全彩屏显示系统的核心控制部分, 负责对不同的前端信号做高品质的图像处理, 并将信号输出至全彩显示屏进行显示。

图像处理系统图
本方案采用公司自主研发生产的拼接控制器C10S系列作为图像处理系统的核心设备。前端多种类型的视频输入信号, 经过拼接控制器相应的视频输入板, 实现信号的输入和编码( 编码后的码流可网络预览, 也可存储) , 经过输出板实现视频信号输出, 支持拼接、 分割、 漫游等多种显示模式。LED控制器接受DVI信号, 驱动LED显示屏显示。
4.1.5 LED全彩显示屏优势
4.1.5.1 真正无缝拼接显示
LED全彩显示屏属于真正无缝拼接屏, 特别是用在画面监控的情况下, 无缝屏幕的优点更加明显。系统能够接收多路输入信号, 同时显示在屏幕上, 且画面无分割, 均匀一致, 没有黑线。

LED无缝拼接显示
4.1.5.2 先进的箱体结构设计
高精度箱, 全单元衔接工艺, 采用工艺误差弥补技术实现单元完美对接; 高精度压铸铝设计, CNC精加工, 尺寸精确到0.1mm。具备拼缝微调, 调整精度为0.01mm, 安装便捷, 不同间距的屏, 若箱体大小一样, 能够混搭配安装,
可解决模组与铝板结构间隙可能产生的平整度问题, 提高美观度; 高精度拼接件设计, 易操作, 对屏体平整度有极好的保障, 便于安装及维护; 高稳定性的连接线设计, 确保信息传输稳定流畅。
4.1.5.3 极短的响应时间
在数字显示技术中, 任意连续视频是由许多静止画面帧组成, 其中每相邻两帧画面的更换时间, 是衡量观众收看到的图像连贯、 清晰的重要指标。LED显示屏由于采用自发光的LED灯来显示图像, 响应时间极短, 在纳秒级别内, 因此在监控画面及播放动态视频的时候, 具有极大的优势。

动态画面无拖尾现象
4.1.5.4 高对比度
LED全彩显示屏采用专业的黑色哑光LED灯体设计, 加上屏体表面为吸光式结构, 与后亚光黑色后面板设计相结合, 当LED屏幕点亮时, 其光效充分体现, 能够最大限度提高屏幕对比度, 使显示内容色彩更加丰富、 饱满, 使对比度达到5000: 1以上。

高对比度
4.1.5.5 广视角
LED全彩显示屏具有超宽的视角显示, 水平和垂直视角均不小于160度。屏幕的视角越大, 位于屏幕左右两侧及上下方向看到的屏幕图像越清晰, 越均匀, 便于用户在不同的位置观看图像。

超宽视角
4.1.5.6 单点校正技术
为了保证大批量应用的LED发光颗粒能够均匀一致的发光, 我司采用单点校正技术, 会对每个显示屏单元板中的每个像素进行单独控制, 包括其亮度和颜色的控制, 以获得前所未有的均匀度, 生成最为清晰的图像。这种技术也是我们领先普通厂家LED产品的关键技术。
另外, 在原有单点校正的基础上, 箱体新增了整屏亮度、 色度校正和单模块亮度、 色度校正技术。整屏亮度、 色度校正会根据项目具体情况, 在间隔一到两年时间对整屏亮度和色度进行校正, 这样能够保证屏幕在长时间运行和老化后, 依然能够保证整屏亮度和色度的一致性。

单点校正前后对比
4.1.5.7 广播级灰度、 数万亿种色彩显示
灰度也就是所谓的色阶或灰阶, 是指亮度的明暗程度。对于数字化的显示技术而言, 灰度是显示色彩数的决定因素。一般而言灰度越高, 显示的色彩越丰富, 画面也越细腻, 更易表现丰富的细节。我公司采用台湾聚积高端驱动芯片, 16bit处理系统达到65536级灰度, 可构成281万亿色, 色彩还原力强, 屏幕表现出众。

画面色彩丰富
4.1.5.8 超高刷新率
LED全彩显示屏有高速的刷新频率, 可完全适应高速摄影机和高清电视转播需要, 显示屏达到3840HZ以上时, 摄取画面稳定无波纹无黑屏, 应对动态显示画面, 图像边缘清晰, 将图像信息准确真实地还原。

画面表现力强
4.1.5.9 高效节能PFC电源
为帮助客户实现高能效的电能利用, LED屏采用独特的高效发光芯片和节能驱动IC结合的双效节能技术, 选用带PFC功能的开关电源, 起到了净化电网改进电能质量的作用, 从根本上解决产品的峰值用电能耗, 大大节约了使用时的用电能耗。据统计, LED全彩显示屏可节能30%以上, 为客户带来巨大经济效益。
4.1.5.10 发热量低、 散热好、 超级静音
LED显示屏采用绿色发光技术, 光点转换效率高, 节能环保, 并采用高效率的PFC功能开关电源为LED供电, 把整屏能耗降到最低。
LED屏幕靠自身带的铝片散热, 无须安装散热风扇, 超轻超薄, 整屏零噪音, 而且可连续工作72个小时。

独特的散热设计
4.1.5.11 超长使用寿命
LED为固体冷光源, 使用寿命可达10万小时以上, 是传统光源使用寿命的10倍以上, LED性能稳定, 能够-30℃～+70℃环境下正常工作。
我公司有悠久的LED显示屏系统制造经验, 驱动电路设计经验丰富, 结合多年屏幕的使用数据, 从各个方面保证LED使用更长久, 达到LED典型寿命10万小时, 亮度衰减到初始值的一半时寿命5万小时标准。
4.1.5.12 屏体占用空间少
LED全彩显示屏后部维修空间小, 一般在1m以内, 能够适合嵌入在现有的墙体上, 不用改变房屋结构。在同等显示面积的情况下, 纵深距离远小于其它显示产品对应用场地的要求。
4.1.5.13 屏体易维护
大屏幕系统采用积木式拼接方式, 使得硬件扩充变得非常简单, 维护快捷方便, 支持前维护方式。同时, 软件也只需要进行扩容和升级就能够满足要求, 而不必修改源程序, 系统硬件和软件部分都能够方便的”与时俱进”。
4.1.5.14 超低维修成本、 维修后效果无差异
在维修更换单颗LED的情况下, 选用生产时预留的LED灯备品, 运用亮度色度单点校正技术, 使其色温、 亮度与项目用屏的当前状态保持一致。在更换单元模组的情况下, 对整个模组与项目使用单元, 进行一致性校正, 使其色温、 亮度与与项目用屏的当前状态保持一致。
大屏幕的标准单元显示面板由单元模组拼合面成, 显示像素点为单独个体的LED灯, 如果出现坏死点, 用备品单元更换下来, 维修一颗LED灯即可, 如果面板出现不可修复现象, 则更换一小块单元显示模组即可。
LED屏幕根据环保法规要求, 同时采用了合理的驱动电流设计与亮度补偿技术, 对屏幕亮度进行优化设计, 运行三年后大屏幕的亮度依然保持如故, 从而实现亮度”零”衰减, 使用三年画面如新成为现实。

4.1.6 图像处理系统
4.1.6.1 视频高质量低延时
视频综合平台采用无阻塞背板设计的数字视频高速交换总线和千兆以太网交换总线。数字视频高速交换总线用于传输非压缩的视频数据, 保证视频的低延时和高质量的性能, 以太网总线用于传输编码后的视频数据, 实现视频数据的存储、 预览、 回放等应用。
双交换总线技术是高速总线技术和网络技术的结合, 在进行视频处理时可将多种信号在总线内进行区别处理, 保证视频最小延迟和最高质量。双交换技术包括: A/D转换、 编码、 解码、 显示、 高速总线、 网络总线。高速总线和网络总线经过A/D转换、 编码、 解码、 显示四个部分相互连通, 从而达到双总线传输及视频交换处理功能。
各种视频信号进行上墙的处理流程如下:

模拟信号( 黄色虚线) : 由上图可看出模拟输入的上墙流程: A/D转换成数字信号后, 进入高速总线, 经过显示模块输出显示。其中并未经过编解码亦可切换上墙显示, 且只经过A/D和显示模块。
数字信号( 红色虚线) : 由上图可看出数字信号直接进入高速总线, 然后经过显示模块输出显示。整个过程只经过显示模块。
网络接入( 深红虚线) : 网络视频上墙处理流程是经过以太网交换总线进入视频综合平台后, 经过解码和显示模块, 在电视墙上进行显示输出。
网传、 级联、 存储: 模拟、 数字视频存储: 数字视频、 模拟视频编码后可网传或存储; 模拟、 数字视频光纤级联: 数字视频、 模拟视频进入高速总线后可直接无损光纤级联; 网络视频存储: 无需经过视频综合平台; 网络视频光纤级联: 网络视频经过解码后进入高速总线后可光纤级联;
经过上述流程各类视频信号均可达到最小延迟、 最好质量的目的。
4.1.6.2 高性能编解码能力
视频编解码的核心技术是视频压缩算法、 SOC( DSP+ARM) 和FPGA技术。DSP用于对音视频编解码处理, ARM运行嵌入式Linux OS及应用程序, 管理各种外设接口, 负责数据通信; FPGA主要用于对高清视频接口标准数据与DSP之间进行适配处理。
视频综合平台采用高性能编解码芯片, DSP拥有足够的资源对高清图像数据进行编码运算, 能实现高密度的4CIF、 HD720P、 1080p或UXGA 200万高清图像的25帧编码H.265视频编码。
视频综合平台B20系统具备强大的解码性能, 单板可解码64路1080P/64路720P/128路D1, 可满足多路IPC图像显示需求。
4.1.6.3 拼控一体化设计
视频综合平台B20系统采用非压缩输出、 解码输出及拼接一体化设计, 区别于其它厂家单一的解码设备、 矩阵设备、 拼接器设备, 海康威视产品不但具备非压缩视频切换输出、 解码输出功能, 还具备优秀的开窗、 漫游、 图像显示功能, 以及由此延伸出来的超高分辨率图像显示功能。
视频综合平台B20系统为非压缩输出、 解码输出及拼接一体化设计, 代替了解码器、 视频矩阵、 拼接器功能。相对于传统拼接系统有如下优势: 解码拼接延迟小, 无中间环节处理及电缆损耗; 无图像显示瓶颈, 开窗性能强大, 并可按板扩容, 整体性能线性提升; 成本低, 无需为搭建环境而多付出看不见的成本; 操作方便, 调试方便, 客户体验好。
4.1.6.4 模块化功能组合
视频综合平台采用插拔式模块化、 机架式设计, 由主机箱( 含交换背板) 、 主控板、 冗余电源、 插拔式散热模块、 级联扩展板、 视音频输入输出业务板等组成, 客户能够安装功能要求灵活配置, 也能满足未来功能扩展升级和系统改造的需要。
视频综合平台B20的模块化典型组成如下图所示:

视频综合平台支持业务子板的热插拔, 即能够在视频综合平台正常工作时, 对子板进行插拔操作, 从而提高了视频综合平台的扩展性、 灵活性以及对故障的及时恢复能力。
4.1.6.5 支持多业务接入和平台集成
视频综合平台支持当前视频监控系统各类业务的接入, 包括模拟视音频监控、 IP视音频监控、 数字视音频监控, 支持标清到高清视频监控的应用。
视频综合平台支持大型平台的接入和管理, 实现各种应用功能和增值业务。
4.1.6.6 高可靠性
视频综合平台参考ATCA (Advanced Telecommunications Computing Architecture 高级电信计算架构)设计, 具备电信级稳定性和可靠性, 关键模块冗余设计。
视频综合平台B20具备强大的高清视频信号输入输出、 解码拼控、 图像增强处理等功能, 以其多种类型板卡, 为监控中心多种显示信号处理提供了一站式整体的解决方案, 作为监控中心视频呈现的核心, B20从设计之初就从软硬件上考虑设备的稳定性, 在业内首家提出双主控技术, 并成功应用于B20, 使得B20的稳定性达到了极高的高度。
当B20检测到双主控存在, 且开启了热备功能后, 两块主控板便经过内部检测机制和同步机制, 进行信息同步和切换准备。
信息同步流程: 正在工作的主控板将存储的客户、 日志、 场景等配置信息, 以及整台设备板卡的状态信息, 比如解码能力分配信息等, 实时同步到备份主控板;
信息更新流程: 主控板配置信息变化后, 触发同步机制, 两块主控板信息同步;
切换流程: 状态为备份的主控板不断检测正在工作的主控板的状态, 一旦探测到正在工作的主控板出现故障状态, 即刻使用同步过来的配置信息和状态信息, 对整机进行接管, 确保业务不中断。同时, 设备发出报警, 提醒注意处理损坏的主控板。
B20主控板热备, 配合ATCA机箱、 双电源、 双系统监控板、 板卡可热插拔, 嵌入式系统设计, 使得整机在稳定性方面达到极高水平, 为监控中心的图像呈现和处理提供强大的稳定性保障。
除此之外, 电源适配器采用双整流模块, 每个模块能够提供最大800W的输出功率, 每个模块都可保证视频综合平台的正常运行; 同时, 在机箱上采用双电源模块接入, 双风扇温控设计。保证了视频综合平台运行的可靠性和稳定性。
4.1.6.7 易扩展性
视频综合平台可经过功能模块进行扩展, 实现各种视频接入的业务需求, 同时视频综合平台可扩展智能视频分析业务, 实现各种智能视频分析功能, 如跨线检测、 流量统计、 进入区域、 物品放置拿取等。
支持多台视频综合平台进行级联扩展, 扩展模式可采用光纤级联板或IP网络扩展方式。使用光纤级联板将多台视频综合平台进行连接, 传输非压缩视频数据, 保证了视频低延时和高质量。
4.1.7 LED全彩显示屏产品介绍
4.1.7.1 DS-D4014FI-GW
DS-D4013FI-GW为小间距LED全彩显示屏, 像素间距1.361mm, 可实现真正的无缝拼接, 具有超高亮度和对比度及超宽视角, 能在各个角度均能获得优质的显示效果, 且占用空间小, 使用寿命能达10万小时, 后期维护成本低。
型号
LED全彩显示屏
DS-D4013FI-GW
模组组成
像素结构
表贴三合一 LED
像素间距( mm)
1.361
模组分辨率( W×H)
112×84
模组尺寸( mm)
152.48( W) ×114.36( H)
单元组成
单元模组组成( W×H)
4×3
单元分辨率( W×H)
448×252
单元尺寸( mm)
609.92( W) ×343.08( H) ×75( D)
单元面积( m2 )
0.2093
重量( kg/m2 )
37.32
像素密度( 点/m2 )
≥539500
屏幕宽高比
16:9
防护等级
IP5X
材质
压铸铝
光学参数
显示屏亮度( nits)
800
色温( K)
3000—10000 可调
水平视角( °)
160
垂直视角( °)
160
推荐视距( m)
≥2
发光点中心距偏差
<3%
亮度均匀性
≥97%
色度均匀性
±0.003Cx,Cy 之内
最大对比度
≥3000:1
电气
参数
峰值功耗( W/m2)
850
平均功耗( W/m2)
275
供电要求
110~220VAC±15%
处理性能
驱动方式
恒流驱动
换帧频率( Hz)
60
刷新率( Hz)
3840
处理深度( bits)
16
灰度等级( Level)
65536
颜色
281.4 trillion
亮度控制
手动/自动
刷新率( Hz)
3840
使用参数
寿命典型值( h)
≥10万
工作温度范围( ℃)
-10—40
存储温度范围( ℃)
-20—60
工作湿度范围( RH) 无结露
10-80%
存储湿度范围( RH) 无结露
10-85%

4.1.7.2 DS-C10S
产品简介
DS-C10S系列小间距LED控制器是新一代基于FPGA的纯硬件图像处理设备。它与传统的控制器相比, 拥有全新的系统构架、 数据交换体系、 数据处理方式和设备结构, 系统带宽高, 支持多路高清信号的接入和实时处理, 是一款性能强大的高端图像处理设备。采用主控板加输入和输出板的结构, 使输入输出端口数量和端口类型能够任意配置, 能够在多个显示终端上同时显示多个动态画面, 主要用于大屏幕拼接显示系统, 是系统的核心显示控制设备。
技术参数
DS-C10S系列多屏控制器
设备型号
DS-C10S-S09T
硬件配置
槽位数量
9( 6个输入板槽位, 3个输出板槽位)
主控板
(DS-C10S-MSUT)
网络接口
1个10M/100M/1000M自适应以太网口
USB接口
1个, USB2.0(预留)
RS232串行接口
2个
网络解码板
(DS-C10S-SIUT)
解码能力
单板解码2路800w低帧率, 2路600w, 2路500W, 8路1080P, 16路720P或32路D1
DVI输入板
(DS-C10S-DI4T)
接口及数量
4个DVI接口, 支持自定义分辨率接入
DVI数字信号输入分辨率
720P@50Hz, 720P@60Hz, 1024×768@60Hz, 1024×768@75Hz, 1280×1024@60Hz, 1280×1024@75Hz, 1366×768@60Hz, 1400×1050@60Hz, 1080P@50Hz, 1080P@60Hz, UXGA@60Hz, 1920x1200@60Hz
VGA输入板(DS-C10S-VI4T)
接口及数量
4个VGA接口
RGB信号输入分辨率
需要DVI转VGA转接头, 分辨率: 720P@60Hz, 1024×768@60Hz, 1024×768@75Hz, 1280×1024@60Hz, 1280×1024@75Hz, 1366x768@60Hz, 1400x1050@60Hz, 1080P@60Hz, UXGA@60Hz, 1920x1200@60Hz
HDMI输入板
(DS-C10S-HI4T)
接口及数量
4个HDMI接口, 支持自定义分辨率接入
DVI数字信号输入分辨率
1024×768@60Hz, 1024×768@75Hz, 1280×720@50Hz, 1280×720@60Hz, 1280×1024@60Hz, 1280×1024@75Hz, 1366×768@60Hz, 1400×1050@60Hz, 1600×1200@60Hz, 1920×1080@50Hz, 1920×1080@60Hz, 1920×1200@60Hz, 3840×2160@30Hz( 只第1、 3路支持) , 4092×2160@30Hz( 只第1、 3路支持) 4096*2160暂时不支持EDID, 只能让显卡强制输出
DP输入板
(DS-C10S-DPI4T)
接口及数量
4个DP接口, 支持自定义分辨率接入
信号输入分辨率
1024×768@60Hz, 1024×768@75Hz, 1280×720@50Hz, 1280×720@60Hz, 1280×1024@60Hz, 1280×1024@75Hz, 1366×768@60Hz, 1400×1050@60Hz, 1600×1200@60Hz, 1920×1080@50Hz, 1920×1080@60Hz, 1920×1200@60Hz, 3840×2160@30Hz( 只第1、 3路支持) , 4096*2160@30( 只第1、 3路支持) 4096*2160暂时不支持EDID, 只能让显卡强制输出。
YPbPr输入板(DS-C10S-YI4T)
接口及数量
4个YPbPr接口
信号输入分辨率
576P@50Hz , 480P@60 Hz, 720P@50Hz, 720P@60Hz, 1080P@50Hz, 1080P@60Hz
默认分辨率720P@60Hz
BNC输入板(DS-C10S-BI8T)
接口及数量
8个BNC接口
信号输入分辨率
支持8路WD1
支持P制N制信号
默认分辨率720P@60Hz
HDBaseT输入板( DS-C10S-HDBI4T)
接口及数量
4个HDBaseT接口
信号输入分辨率
1024*768@60, 1024*768@75, 1280*720@50, 1280*720@60, 1280*1024@60, 1280*1024@75,
1366*768@60, 1400*1050@60, 1600*1200@60
1920*1080@50, 1920*1080@60, 1920*1200@60
3840*2160@30( 只第1、 3路支持)
4096*2160@30( 只第1、 3路支持)
DVI输出板
(DS-C10S-DO4T)
接口及数量
4个DVI接口
DVI数字信号输出分辨率
1024×768@60Hz,1024×768@75Hz,1360×768@60Hz,1400x1050@60Hz,
1920x1200@60Hz,720P@60Hz,1080P@60Hz
VGA输出板(DS-C10S-VO4T)
接口及数量
4个VGA接口
RGB信号输出分辨率
需要DVI转VGA转接头, 分辨率: 1024×768@60Hz,1024×768@75Hz,1360×768@60Hz,1400x1050@60Hz,
1920x1200@60Hz,720P@60Hz,1080P@60Hz
HDMI输出板(DS-C10S-HO4T)
接口及数量
4个HDMI接口
DVI数字信号输出分辨率
需要DVI转HDMI转接头, 分辨率: 1024×768@60Hz,1024×768@75Hz,1360×768@60Hz,1400x1050@60Hz,
1920x1200@60Hz,720P@60Hz,1080P@60Hz
其它参数
电源
AC100~240V, 50/60Hz
( 电压暂降测试中需要外接UPS电源)
内置1个电源
功耗
≤250W(满配)
工作温度
0℃--50℃
工作湿度
10%-90%无冷凝
尺寸
4U标准机箱, 352mm( 深) *177mm( 高) *442.4mm( 宽)
重量
≤20KG(满配)

4.2 扩声系统
4.2.1 系统概述
扩声系统是一项系统工程, 涉及电子技术、 电声技术、 建声技术和声学艺术等多种学科。扩声系统的音响效果不但与电声系统的综合性能有关, 还与声音的传播环境——建筑声学和现场调音使用密切相关。扩声系统的使用功能和音响效果涉及正确合理的电声系统设计和调试、 良好的声音传播条件和正确的现场调音技术三者最佳的配合。电声系统犹如公路上行驶的汽车, 建声条件犹如公路, 调音师犹如汽车司机。如果说汽车的性能是安全快速行驶的必要条件, 那么公路路面的质量是平衡、 快速行驶的重要基础, 汽车司机的驾驶技术和经验是确保安全行驶的基本保证。三者相辅相成, 缺一不可。
扩声系统设计的最终目的是保证声源和音响系统末端---音箱同处于声场区域内, 使观众能够感受到声源的真实存在, 达到高保真重放的扩声要求。

4.2.2 系统组成
本案扩声系统中, 利用音频技术将整个指挥中心大厅进行覆盖。以解决指挥大厅在音频双向上进行交流的便易性。指挥中心的话筒、 计算机等声音输入信号均接入经过调音台和实现各路音源输入的切换控制, 在经过均衡器、 功放等设备处理后经过扬声器放音, 实现会场扩音功能。
指挥大厅内设置专业扩声系统, 按照图纸及现场考查后设计专业扩声方案, 应满足会议专业扩声设计要求。
本次扩声系统主要有信号源设备、 信号传输设备、 信号处理设备、 信号放大设备、 放声设备及电源控制设备组成。
4.2.2.1 音源设备
它主要是将人声或是其它音频转换成电信号, 然后输入到调音台等处理修饰放大设备中。本次方案配置音源设备1台无线手持话筒。
4.2.2.2 信号传输设备
它主要是将多路音频电信号经过必要的技术处理、 合适的效果处理后, 依所需要的电平值加以混合、 分配输送给还音系统重放, 或送入录音机予以记录一种电子音频系统设备。它是录音、 扩音、 播音系统中使用的重要设备, 它具有多路输入, 且能够对每路的音频进行处理。在音频系统中, 以调音台为中心, 连接信号源设备和音频处理、 输出设备。本次方案配置调音台1台, 便于以后的信号源的扩展。
主控信号以YAMAHA MG10调音台为核心, 内置均衡器、 动态处理器、 压限器等周边设备, 加上数字会议主机具备的防啸叫抑制功能, 能够有效的抑制整个扩声系统产生啸叫的条件, 杜绝了声反馈情况的发生.功放采用SPIRIT FB300,300多瓦的功率有, 足够的能量推动音箱, 保证音箱声音还原真实, 为了保证整套系统安全运行, 避免人为操作失误, 达到一键开启功能, 我们使用了SPIRIT PS-88K,8路电源时序器, 增加系统运行的稳定性。
4.2.2.3 信号放大设备
它在音频系统中用于功率放大功能的放大器, 常称为功放。它的任务是将信号处理设备传来的电平信号进行功率放大, 驱动音箱发出声音。它是音频系统中最重要也是技术要求最高的设备, 因为它的负载是音箱( 一种特性复杂的非线性负载, 其阻抗在不同的工作环境下, 会有很大的变化) , 为使能更好的控制音箱、 实现真实的原音效果, 更好的驱动音箱, 配置功放1台。
4.2.2.4 放声设备
音频系统中主要的放声设备由音箱、 扬声器、 耳机等, 放声设备的质量好坏对于整个系统音质的影响很大。为达到更好的音质效果, 此处, 配置吸顶音响4只。产品具有声音层次清晰, 极高的还原度、 声音真实性、 适应性强。
指挥中心建设项目会议室长11.5m,宽7.2m, 有效面积约为80m2,经综合考虑和计算, 选用JBLCONTOL 16C/T音箱作为扩声音箱, 而不是采用吸顶喇叭, 以弥补低声压区域的声压衰减, 四只吸顶音箱分布房间, 确保整个声场声压级及声场不均匀度的满足。
4.2.2.5 电源控制设备
电源时序器能够按照由前级设备到后级设备逐个顺序启动电源, 关闭供电电源时则由后级到前级的顺序关闭各类用电设备, 这样就能有效的统一管理和控制各类用电设备, 避免了人为的失误操作, 同时又可减低用电设备在开关瞬间对供电电网的冲击, 也避免了感生电流对设备的冲击, 确保了整个用电系统的稳定。本次系统配置电源时序器1台, 有利于系统良好运行。

4.3 高清视频会议系统
4.3.1 高清会议终端

CS1950高清视频会议终端, 具有丰富的音视频接口, 会议中支持多流输入广播, 支持48KHz宽频高保真CD级音质效果, 全面支持H.239、 H.239+全高清视频双流、 多流功能, 带来”面对面”的极致用户体验 , 是中小型是会议建设的最佳选择。
产品特点
♦低带宽的
