光纤通信原理教学教程.ppt

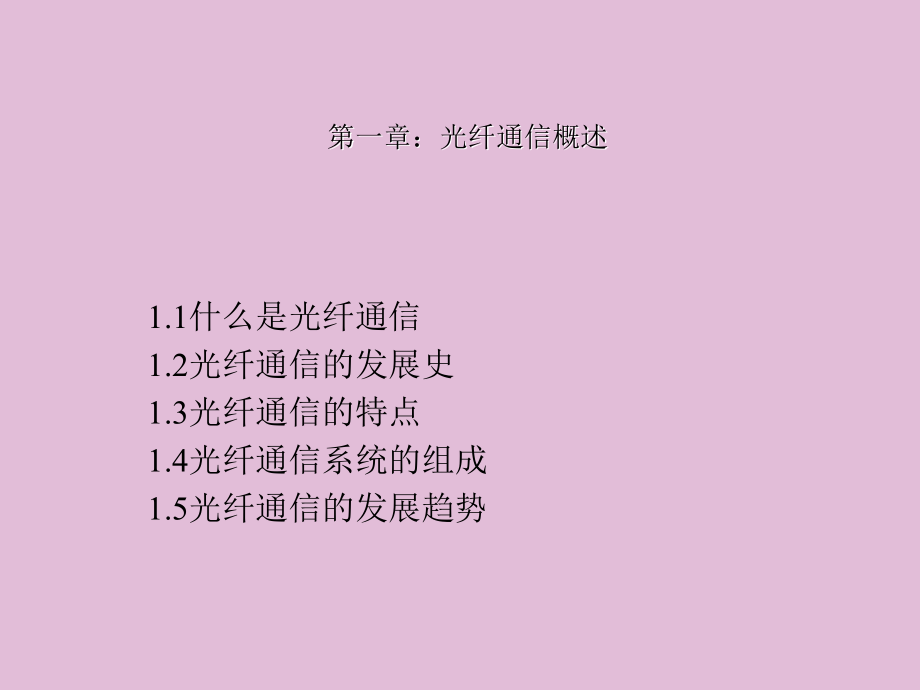

单击此处编辑母版标题样式,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,光纤通信原理课件,第一章：,光纤通信概述,1.1,什么是光纤通信,1.2,光纤通信的发展史,1.3,光纤通信的特点,1.4,光纤通信系统的组成,1.5,光纤通信的发展趋势,1.1,什么是光纤通信,利用光导纤维传输光波信号的通信方式，称为光纤通信。,光纤通信是工作在近红外区，其波长是,0.8,1.8m,，对应的频率为,167,375THz,。,光纤通信技术的发展十分迅速，已经起到了举足轻重的地位，发展前景十分广阔。,1.2,光纤通信的发展史,我国古代使用的烽火台就是大气光通信的最好例子。后来的手旗、灯光甚至交通红绿灯等均可划入光通信的范畴。,近代光通信的雏形可追朔到,1880,年,Bell,发明的光电话。,但通信光电话未能像其它电通信方式那样得到发展。,1966,年英籍华人高琨博士提出光导纤维的概念在全世界范围内掀起了发展光纤通信的高潮。,1978,年工作于,0.8m,的第一代光波系统正式投入商业应用,。,上世纪,80,年代初，早期的采用多模光纤的第二代光波通信系统问世。,1990,年，工作于,2.4Gb/s,，,1.55,m,的第三代光波系统已能提供通信商业业务。,第四代光波系统以采用光放大器,(OA),增加中继距离和采用频分与波分复用,(FDM,与,WDM),增加比特率为特征。,第五代光波通信系统的研究与发展也经历了,20,多年历程，已取得突破性进展。它基于光纤非线性压缩抵消光纤色散展宽的新概念产生的光孤子，实现光脉冲信号保形传输。,从通信网来看,第一代为纯电信网,第二代通信网仅仅是用光纤代替铜线，使通信网的性能得到了某种改善，而网络的拓扑骨架基本上之前的模式，光波通信的潜力尚未完全发挥。,第三代通信网为全光通信网。,1990,年后，随着光纤与光波电子技术的发展，新颖光纤与半导体功能光器件相继问世，掀起了发展全光通信网的潮流。这种通信网中，不仅用光波系统传输信号，交换、复用、控制与路由选择等亦全部在光域完成，由此构建真正的光波通信网。,1.3,光纤通信的特点,传输频带宽，通信容量大。,中继距离远。,抗电磁干扰能力强，无串话。,光纤细，光缆轻。,资源丰富，节约有色金属和能源。,均衡容易。,经济效益好。,抗腐蚀、不怕潮湿。,1.4,光纤通信系统的组成,1.5,光纤通信的发展趋势,电时分复用技术,光波分复用,(WDM),全光通信网络,
