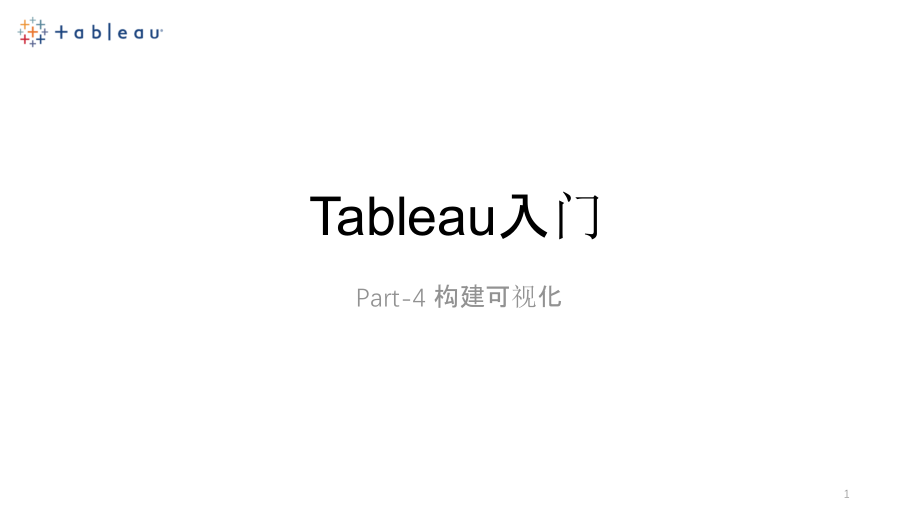

Tableau入门4构建可视化PPT学习课件.ppt

单击此处编辑母版标题样式,单击此处编辑母版文本样式,二级,三级,四级,五级,#,Tableau入门,Part-4 构建可视化,1,4.1 胶囊类型,无论胶囊是维度还是度量，是连续还是离散，都会影响分析中的每个功能级别，从向幕后深层技术方法显示数据的方式到处理数据的方式。,维度与度量：度量通常是指标，即数字数据，例如运费成本。维度通常是类别字段，例如“订单优先级”和“地区”。（维度用于设置粒度，详细级别）,离散与连续：连续数字可以是特定范围内的任意值。离散数字具有相互独立的不同值。维度以其本身形态显示在视图上，度量以聚合形式显示在视图上;离散胶囊为蓝色，连续胶囊为绿色。（胶囊的类型可以更改）,颜色与地图：,不同的胶囊类型（4种类型）对于地图的填充显示不同。,如果地理类型允许，颜色上的 度量默认为填充地图。符号地图默认对颜色划分维度。这些颜色是梯度还是调色板取决于胶囊是连续还是离散。,2,4.2 下钻和分层结构,建立分层结构的数据元可以在视图中进行上钻和下钻查询。,对于Date数据类型，系统会自动的进行分层（年、月、日）可以在视图中直接下钻查询,3,4.3 排序,快速排序：通过轴上的排序按钮，单机一次降序，两次升序，三次恢复,从胶囊排序：,完全精细调整排序方式，如按字母顺序排序或手动排序,或者是按照字段排序,跨窗格排序：胶囊的摆放顺序会影响排序的层级优先级，这里在排序之前需要仔细考虑顺序问题,胶囊类型和排序选项：,并非所有胶囊都会有全部排序选项。,连续(绿色)胶囊，如“利润”可作为排序依据,离散(蓝色)胶囊可排序,4,4.4 分组,分组：将表示相同对象的数据进行分组合并、将子分类合并成为更大的类别；,从标题分组：只需按 Ctrl 单击标题，然后在工具提示中单击回形针图标；,从数据窗口分组：右键单击要在其中分组的“子类别”字段，然后单击“创建”“分组”；,使用分组字段：获得字段的分组版本后，即可使用它，而不是原始版本。请注意，仍还有原始字段，未作更改。分组版本额外存在。,5,4.5 交互筛选器,基础交互筛选器：,交互筛选器可应用于具体的工作表、使用该数据源的所有视图或相关数据源，,在“自定义”下面，可以控制是否显示选择“全部”的选项，以及是否显示“搜索”等浮动控制按钮，我们甚至可以添加“应用按钮，,我们还可以更改筛选器是否要包括/排除交互筛选器中选中的内容,交互筛选器的布局模式,交互筛选器的模式，或者说可视化布局，取决于对哪种类型的字段进行筛选，,选择筛选器布局应考虑到屏幕大小，另外还要考虑筛选器的用法，,6,4.5 交互筛选器,级联交互筛选器：,“仅相关值”和“数据库中的所有值”。“所有值”将总是显示该字段的每一个选项，而不考虑任何其他筛选器，,级联交互筛选器是将交互性融入分析的极佳方法，也非常适合用于精简很长的值列表，使其对最终用户而言更加直观，,交互筛选器是让最终用户与可视化交互的极佳方法。但是，请务必注意，数量过多的交互筛选器可能降低仪表板或工作簿的性能。,7,4.6 度量值与度量名称,如何使用度量名称和度量值（“度量值”和“度量名称”与 Tableau 中的其他字段类似）,可以为“度量名称”显示筛选器，,可以设置“度量值”的格式 系统随后将继承该格式设置作为所有度量的默认格式设置，,可以将“度量值”和“度量名称”放在功能区上，,“数据”窗格包含一些不是来自原始数据的字段，“度量值”和“度量名称”就是其中两个。Tableau 会自动创建这些字段，因此您可以构建涉及多个度量的特定视图类型。,“度量值”字段始终显示在“数据”窗格的“度量”区域的底部，并包含数据中收集到一个具有连续值的字段中的所有度量。,“度量名称”字段始终显示在“数据”窗格的“度量”区域的底部，并包含数据中收集到一个具有离散值的字段中的所有度量的名称。,8,4.6 度量值与度量名称,可以为“度量名称”的值分配别名，,可以更改“度量名称”值的手动排序顺序。,“度量值”卡：,当“度量值”位于视图中时，Tableau 将创建一个“度量值”卡（下图红色框线中的卡），其中列出了数据源中具有其默认聚合的度量，,可通过将单独的度量拖出“度量值”卡，将其从视图中移除。,关于度量名称,当您需要在视图中显示多个度量时，可以使用“度量值”和“度量名称”字段。向视图中添加“度量名称”时，所有度量名称在视图中都显示为行标题或列标题。标题包括各个度量名称。当使用显示多个度量的文本表时，此功能将会很有用。例如，假设您有一个文本表，其中包含按地区划分的各部门类别的聚合利润；,9,4.6 度量值与度量名称,现在，假设您要显示每个类别和地区的利润和销售额。向文本表中添加“Sales”（销售额）（通过将其拖放到视图中来实现）时，将对度量进行组合，并将“度量值”字段添加到“文本”。“度量名称”字段将自动添加到“行”功能区；,请注意在默认情况下标题名称是如何移除聚合标签的。您可能需要包括聚合或称其为“Total Profit”和“Total Sales”。若要更改度量名称，请在“行”功能区上右键单击（在 Mac 上按住 Control 单击）“度量名称”字段并选择“编辑别名”。进行更改，然后单击“确定”。,使用度量名称和度量值创建可视化项,将“度量值”拖动到行，,单击“智能显示”中的文本表，,“智能显示”中的文本表。,10,4.6 度量值与度量名称,何时将度量名称和度量值自动添加到视图中,Tableau 会自动将“度量名称”和“度量值”字段添加到视图，以响应您执行的某些操作；,如果在视图中有多个度量时选择并排显示的条形，Tableau 会同时添加“度量值”和“度量名称”；,如果从“智能显示”中选择并排显示的线条，视图将更新以包括“度量名称”和“度量值”；,如果在视图中有多个度量时从“智能显示”中选择并排显示的圆形，Tableau 将会添加“度量值”和“度量名称”；,如果在视图中有多个度量时从“智能显示”中选择双线条，则 Tableau 会添加“度量名称”，但不会添加“度量值”；,11,4.7 Tableau中的地图,地理角色,Tableau 拥有强大的内部数据库，可识别常见的地理区域字段名，例如“国家/地区”、“省/市/自 治区”、“城市”;数据窗格会用地球图标将这些字段自动标示为地理角色；,如果 Tableau 未自动识别出某个字段包含地理数据，也可轻松设置这一点。只需单击图标，选择“地理角色”，然后选择该字段所含地理信息的正确类型。,绘制地理数据,默认情况下，当我们双击地理区域字段时，Tableau 会在地图上绘制该字段；,符号地图和填充地图,符号地图是使用标记来指示位置的地图，这些标记可以修改；,12,4.7 Tableau中的地图,一些地理类型只能用符号表示，例如“城市”。但是，“省/市/自治区”或“邮政编码”之类的地 理类型不仅可以呈现为符号地图，还可以呈现为填充地图。,地图层,Tableau 的默认地图是灰度级。但是，我们可自定义地图；,转到地图菜单，然后单击地图层，,地图窗格就显示在数据窗格上方，,我们可以控制背景、添加地图层，,地图选项,视图工具栏具有缩放控件、可锁定或解锁地图的功能、用于缩放选择的控件、平移功能，以及各种用于选择标记的方式；,13,4.7 Tableau中的地图,当我们不希望所有的这些选项都能使用时，我们可以自定义视图工具；,“地图选项”可用于完全控制用户与您的地图交互的方式；,14,4.7 靶心图,构建标靶图,标靶图是一种特殊形式的条形图，用于替代仪表板的仪器和仪表。靶心图在比较主度量与一个或多个其他度量的性能时十分有用；,在“智能显示”中，选择“标靶图”图像；,交换参考线字段（调整比较的基准项）,要交换两个度量，请右键单击（在 Mac 上按住 control 键单击）轴并选择“交换参考线字段”；,编辑分布,右键单击（在 Mac 上按住 control 键单击）视图中的轴并选择“编辑参考线”，然后选择要修改的参考线之一；,15,4.8 为“前 N 个”和“其他”创建集,Step 1 创建参数,在 Tableau Desktop 中，打开一个新工作簿并连接到“Sample-Superstore”数据源；,打开新工作表。在“数据”窗格中，单击维度右侧的下拉列表，并选择“创建参数”；,在“创建参数”对话框中，执行以下操作：,在“名称”文本框中，键入 Top Customers 2；对于“数据类型”，选择“整数”；对于“当前值”，键入 5；对于“允许的值”，单击“范围”；,在“值范围”下，执行以下操作：,单击“最小值”，并键入 5；单击“最大值”，并键入 20；单击“步长”，并键入 5。,16,4.8 为“前 N 个”和“其他”创建集,Step 2 创建“前 N 名客户”集,在“数据”窗格中的“维度”下，右键单击“Customer Name”（客户名称），并选择“创建”“集”；,在打开的“创建集”对话框中，执行以下操作：,在“名称”文本框中，键入“Top N Customers by Sales”；,单击“前”选项卡，选择“按字段”；,从字段下拉列表（类别）中，选择“Sales”（销售额）；,从聚合下拉列表中，选择“总和”；,完成后，单击“确定”。,17,4.8 为“前 N 个”和“其他”创建集,Step 3 设置视图,从“集”中，将“Top N Customers by Sales”（按销售额列出的前 N 名客户）拖到“行”功能区；,从“维度”中，将“Customer Name”（客户名称）拖到“行”功能区，将其放在集的右侧；,从“度量”中，将“Sales”（销售额）拖到“列”功能区；,在“数据”窗格中的“集”下，右键单击“Top N Customers by Sales”（按销售额列出的前 N 名客户），然后单击“创建计算字段”；,在打开的“计算字段”对话框中，完成以下步骤：,在“名称”文本框中，键入“Subset Labels”；,在“公式”文本框中，键入以下公式，为集中的客户创建动态标签：,18,4.8 为“前 N 个”和“其他”创建集,IF Top N Customers by Sales,THEN Top +str(Top Customers 2)+Customers”,ELSE“Others,“END,从“维度”中，将“Subset Labels”（子集标签）拖到“行”功能区，将其放在“前 N 个”集和“Customer Name”（客户名称）维度之间；,从“集”中，将“Top N Customers by Sales”（按销售额列出的前 N 名客户）拖到“标记”卡上的“颜色”。,19,4.8 为“前 N 个”和“其他”创建集,Step 4 将“前 N 个”集与动态参数合并,在“数据”窗格中，右键单击“Top N Customers by Sales”（按销售额列出的前 N 名客户），然后选择“编辑集”；,在“编辑集”对话框中，执行以下操作：,选择“前”选项卡，,单击值下拉菜单，并选择“Top Customers 2”参数，,单击“确定”，,在“数据”窗格中的“参数”下，右键单击“Top Customers 2”参数，并选择“显示参数控件”；,20,4.10 如果必须使用文本表，请按照这 5 条设计提示操作,思考文本表的目的和受众,有人需要文本表来展示数据的细节,文本表有较长的使用历史，有很多人习惯使用文本表,思考数据,记住这条准则：概览、过滤、细节需要被考虑,概览、探索、过滤、细节和说明、数据之间的关系、查询,格式是关键点,和数据可视化一样，外观和设计同样很重要,注意数字的字体,21,4.11 聚合、粒度与比率计算,注意表格中的对齐方式,知晓文字表的优点和缺点,能精确的表达数据,高效率的展示数据项,22,4.11 聚合、粒度与比率计算,利润率计算,这里有两个计算字段，即“利润/销售额”和“总计(利润)/总计(销售额)”；,当我们处于记录级别时，可以看到它们得出了相同答案；,当我们回滚并查看“子类别”级别时。突然，两个计算得出的比率不匹配了；,当 Tableau 将利润/销售额计算聚合到条形图的粒度时，其实是在汇总比率本身。已经为每条记录计算了一个利润率，然后将这些比率汇总起来；,另一个“总计(利润)/总计(销售额)”计算是在视图的粒度条件下汇总利润和销售额，然后计算这两个数字的比率；,如果我们进一步回滚到“类 别”，会发现绿色的比率仍然正确；,通过将聚合置于计算本身之中，我们可以让 Tableau 知道何时计算比率，无 论视图的粒度如何都是如此；,23,4.12 使用饼图创建已填充地图,在 Tableau 中，打开新的工作簿，并连接到“Sample-Superstore”数据源；在“数据源”页面上，单击“工作表 1”以转到新工作表；在“数据”窗格中的“维度”下面，双击“State”（州/省/市/自治区）；,在“标记”卡上，单击“标记类型”下拉菜单并选择“填充地图”标记类型；,从“度量”中，将“Profit”（利润）拖到“标记”卡的“颜色”上；,从“度量”中，将“纬度(生成)”拖到“行”功能区，并将其放在其他“纬度”字段的右侧；,在“行”功能区上，右键单击第二个“纬度”字段，并选择“双轴”；,在“标记”卡上，单击其中一个“纬度(生成)”选项卡，然后单击“标记类型”下拉菜单并选择“饼图”标记类型；从“度量”中，将“Sales”（销售额）拖到您选择的“纬度(生成)标记”卡的“大小”上；从“维度”中，将“Category”（类别）拖到相同“标记”卡的“颜色”上；,24,4.13 工具提示,当您制作视图并寻找方法向受众展示有关数据的更多详细信息时，您可以在工具提示中嵌入可视化项（即“工具提示内部可视化项”）。鼠标悬停可以提供更多的信息。,创建工具提示内部可视化项的一般步骤,配置工具提示内部可视化项,更改工具提示内部可视化项的大小,更改工具提示内部可视化项的筛选器,隐藏或显示工具提示内部可视化项工作表,工具提示内部可视化项的示例,关于使用和配置工具提示内部可视化项的提示和注意事项,25,4.14 组合图,打开 Tableau Desktop 并连接到“Sample-Superstore”数据源；导航到新工作表；,从“数据”窗格中的“维度”下，将“Order Date”（订单日期）拖到“列”功能区；,在“列”功能区上，右键单击“YEAR(Order Date)”，并选择“月”；,从“数据”窗格中的“度量”下，将“Sales”（销售额）拖到“行”功能区；从“数据”窗格中的“度量”下，将“Profit”（利润）拖到“行”功能区，并将其放在“SUM(Sales)”右侧；,在“行”功能区上，右键单击“SUM(Profit)”，并选择“双轴”；,在“SUM(Profit)标记”卡上，单击“标记类型”下拉列表，并选择“条”；,在可视化项中，右键单击“Profit”（利润）轴，并选择“同步轴”；（使得Profit和Sales的比例尺相同）,26,4.12 浏览社区工作簿,类似于特定情况下的高级用法库,27,
