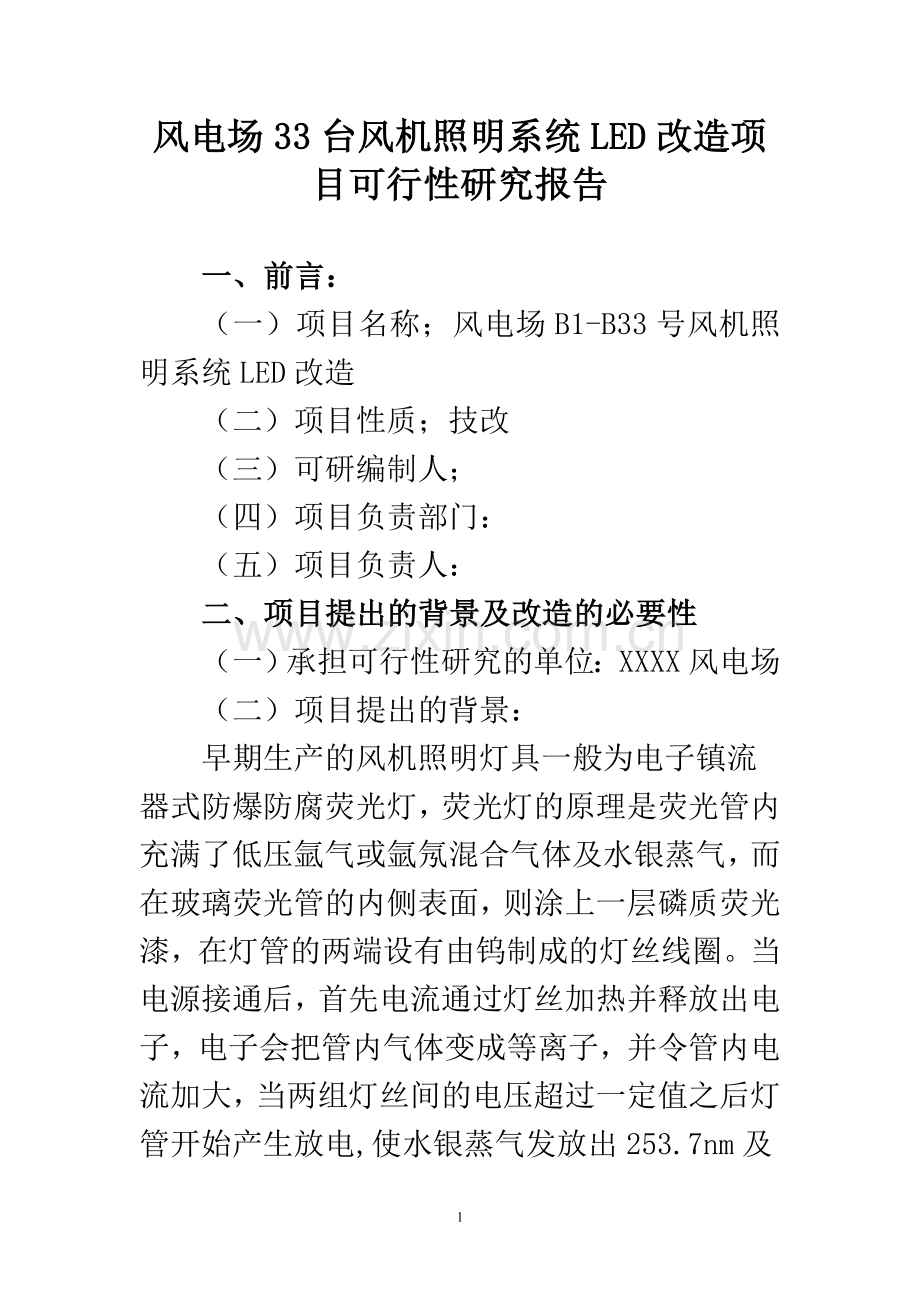

风电场33台风机照明系统LED改造项目可行性研究报告

一、前言：
（一）项目名称；风电场B1-B33号风机照明系统LED改造
（二）项目性质；技改
（三）可研编制人；
（四）项目负责部门：
（五）项目负责人：
二、项目提出的背景及改造的必要性
（一）承担可行性研究的单位：XXXX风电场
（二）项目提出的背景：
早期生产的风机照明灯具一般为电子镇流器式防爆防腐荧光灯，荧光灯的原理是荧光管内充满了低压氩气或氩氖混合气体及水银蒸气，而在玻璃荧光管的内侧表面，则涂上一层磷质荧光漆，在灯管的两端设有由钨制成的灯丝线圈。当电源接通后，首先电流通过灯丝加热并释放出电子，电子会把管内气体变成等离子，并令管内电流加大，当两组灯丝间的电压超过一定值之后灯管开始产生放电,使水银蒸气发放出253.7nm及185nm 波长的紫外线，荧光管内侧表面的磷质荧光漆会吸收紫外线，并释放出较低波长的可见光。发出的光线颜色由磷质成份的比例控制，而玻璃管则避免有害的紫外线及其他有害物质如水银泄漏出来。
（三）进行技术改造的必要性：
1、荧光灯灯管内有灯丝发光易烧、热沉积、光衰减等缺点。 荧光灯如果频繁的启动或关断灯丝就会发黑很快的坏掉。
LED 灯具使用寿命可达 5～10 年，可以大大降低灯具的维护费用，避免经常换灯之苦。
2、玻璃管易碎，一支管径为36毫米的粗管径荧光灯含汞量在25～45毫克，一支管径为26毫米的细管径荧光灯含汞量为20毫克，在使用过程中一般没有什么污染，污染主要是报废后电光源被随意丢弃，破裂造成汞扩散到空气中，危害人体健康，污染环境。由于回收困难和回收价值太低，加之它还有许多的其它弊病，所以唯一的办法就是淘汰它。
LED光源led灯具的材质都比价坚硬，采用的光源都是固态形式的， 可承受高强度机械冲击和震动，其无论在材质和能效上都具备环保优势，损坏后不会对环境造成污染，还可部分回收利用。
3、光线较强、启动较慢、易闪烁、随交流电变化，旧灯明显，视觉容易疲劳。
而LED照明灯光线柔和、光谱纯，常用正白光。
4、光效为50～70 流明／瓦; 电源效率为65%; 光照效率60%； 实际效率约为18流明／瓦， 大部分的耗电变成热量损 耗。
LED照明灯光效为 50～200 流明 ／瓦,一般发光效率可以达到 100Lm/W。 电源效率为95%; 光照效率85%； 实际效率约为58流明／瓦，实际效率是一般荧光灯的3倍，明显要比荧光灯节能效果更优。
5、一般荧光灯管的使用寿命5000-6000小时。
led灯的最大优点就是低压电源，采用低压的电源，在物理学上来讲，是比高压电源更安全，在使用的过程当中，单颗灯泡的电压是在2V到4V之间，电压较低，所以LED照明可以达到20000-50000小时的使用寿命，
（四）调查研究的主要依据、过程及结论；
1， 3000 支荧光灯5年的总成本为：
1.1. 5年更换灯管5次，即3000*7元/支*5次=10.5万元，镇流器就按照三年的寿命来计算。五年需更换5000只镇流器，每只按30元/只，即30元 *5000=15万元
1.2． 5年使用更换灯管的人工费用：15000*0.5元=0.75 万元。五年更换镇流器人工费，即5000*4元 =2万元
1.3．每年使用的电费：48.18 万元，即48.18 万元/年*5=240.9万元
合计开支为：269.15万元
2，3000支LED日光灯5年的总成本为：
2.1. 5年不用更换灯管： 3000只*280元/只=84万元，电子恒流驱动就按照五年的寿命来计算。
2.2． 5年使用更换的人工费用： 3000*0=0 元，即不需要更换为零。
2.3．每年使用的电费： 10.512万元/年，即10.512万元*5年= 52.56万元
合计开支为：136.56万元
五年下来使用LED光源总计可以节省费用245.594万元（直接的费用），两年内即可收回LED光源投入成本（两年后每年可节省费用约38万元左右），其它碳排放对环境的破坏等都不计算在内，效益非常可观！！！
（五）原系统或设备的基本情况：
XXXX风电场风机塔筒内表面底漆为Interzinc42，干膜厚度75μm；中间漆为Intergard475HS（纯白色），干膜厚度125μm。外表面底漆为环氧富锌漆Interzinc42干膜厚度75μm；中间漆为环氧树脂Intergard475HS（白色），干膜厚度125μm；面漆为聚胺脂面漆Interthane990（纯白色）干膜厚度80μm。
（六）存在的主要问题：
环氧富锌漆室外耐候性差，不耐紫外线，在阳光长期照射的情况下，环氧树脂基团会逐渐分解，最终粉化。环氧树脂不增韧时，固化物一般偏脆，抗剥离、抗开裂、抗冲击性能差。对极性小的材料(如聚乙烯、聚丙烯、氟塑料等)粘接力小。必须先进行表面活化处理。
（七）需要通过技术改造解决哪些问题：
解决XXXX风场风机照明系统已过时、老化、故障问题。
三、方案论证：
（一）改造方案描述：
为了实现免维护，将风电塔筒照明或风电机组（塔筒、机舱、轮毂）的内部照明系统照明改造成LED多功能照明灯。因为LED照明灯具的长寿命、免维护性能为风电塔筒照明后期的维护节省大量的人力、物力。改造除包括正常的风机塔筒内部照明外，风机塔筒每一平台需要一组应急照明，风机塔筒中共需要四组应急照明，机舱照明和轮毂照明。以上照明均按原照明灯的固定尺寸点及方式安装，如因尺寸不合适可配以相对转接安装板解决。

（二）改造后预期达到的效果：
解决XXXX风场风机照明系统已过时、老化、故障问题，提高风机的寿命及安全运行可靠性。
（三）建议方案：
采用FCF218-002系列LED三防灯替代原塔筒、机舱、轮毂照明灯
采用FCF218-EM-002系列LED应急三防灯替代原塔筒应急照明灯

（四）施工方案、过渡方案：不需过渡方案，2017年完成。
（五）是否需要停电或结合大、小修等：否。
（六）从技术、经济、效果等方面论证其实施可行性、合理性、存在问题和解决办法：
工艺简单，改造合理。
四、项目规模和主要内容：
（一）项目方案及内容综述（不超过40个字）；
照明系统LED改造。
（二）工程计划开竣工时间：2017年完成。
项目范围：XXXX风场风电机组。
（三）项目的主要设备材料构成：
FCF218-002系列LED三防灯。
FCF218-EM-002系列LED应急三防灯。
（四）地址选择及地理位置、路径及方案：XXXX风场33台风电机组。
（五）改造后系统布置的变化：不变。
（六）性能和有关参数及必要的图纸：设备单位提供改造方案及相关图纸。
（七）环境保护措施、治理方案和回收情况，对环境保护的评价：无
（八）对劳动定员和技术水平的要求及培训情况：具有登高作业资质。
（九）主要设备制造（订货）周期：30天。
（十）调研、可研、初设、设计、招标、订货、开工、工程各施工步骤(包括拆除、土建、安装等) 、试验、调试、试运行、竣工验收等整个项目的时间进程计划安排；
2017年完成。
五、工程实施条件：
（一）工程项目有关征地、占地、施工临时用地、拆迁、赔偿等外部条件的落实情况：无需征地。
（二）设计、施工单位的选择：施工单位为中标单位，承担设计及施工。
（三）工程施工周期：30天。
（四）设备制造周期：30天。
（五）勘测设计周期：无
（六）资金来源等的落实情况：技改资金。
（七）有关规划、消防、征地、搬迁等的落实情况：无。
（八）需要停电停机等计划的落实情况：无需。
（九）进口设备是否具备采购条件：无。
（十）主要设备及材料的采购是否采用招议标方式进行：招标。
（十一）主要设备及材料采购的被招标对象（制造商）的选择：采用招、投标方式。
（十二）其他外部条件是否具备：具备。
六、投资估算表及设备、材料明细表：
（一）投资估算表：设备费。
（二）设计费；无。
（三）调试费：无。
（四）设备费： 。
（五）施工费（其中人工费）； 万元。
（六）主、辅材料费； 万元。
（七）工程总投资： 万元。
（八）设备、材料明细表（见本附件附表）。
七、经济效益分析：
（一）对于提高系统和本单位综合生产能力与经济效益的计算分析，包括节能降损、提高效益、降低成本、增加利润等：提升风电塔筒的使用寿命、减少维护成本,从而避免塔筒受损、倒塔等情况的发生，降低风力发电的运营成本。
（二）对投资回报等指标的分析计算：无
八、评价结论：
（一）运用各种数据，从安全、技术、经济、财务等方面，论述工程项目的可行性和存在问题：无
（二）对改进前后安全生产情况、经济运行情况、社会环境影响等方面的对比分析。包括：无
九、项目单位上报意见
同意上报。

附表：
设备、材料明细表
1设备 单位：万元
序号
名 称(规格型号)
数量
单 价
总 价
1

2

3

4

合计

2 主材 单位：万元
序号
名 称(规格型号)
数量
单 价
总 价
1
FCF218-002系列LED三防灯

2
FCF218-EM-002系列LED应急三防灯

3

合计

3 辅材 单位：万元
序号
名 称(规格型号)
数量
单 价
总 价
1

2

3

4

5

合计

4 施工部分 单位：万元
序号
名 称
数量
单 价
总 价
1
人工费

2

合计
