军事科学院科研培训中心二区工程

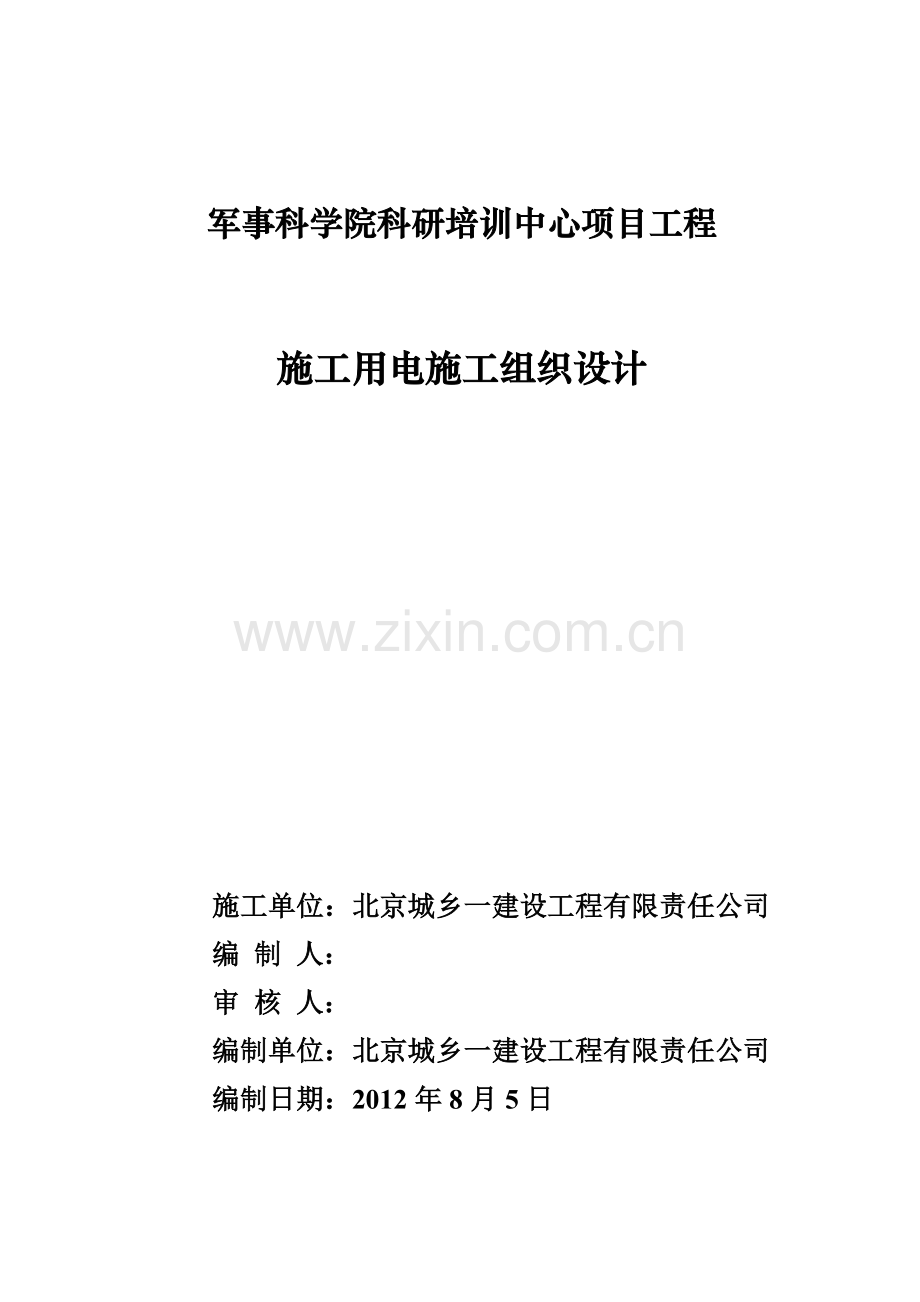

军事科学院科研培训中心项目工程

施工用电施工组织设计

施工单位：北京城乡一建设工程有限责任公司
编 制 人：
审 核 人：
编制单位：北京城乡一建设工程有限责任公司
编制日期：2012年8月5日

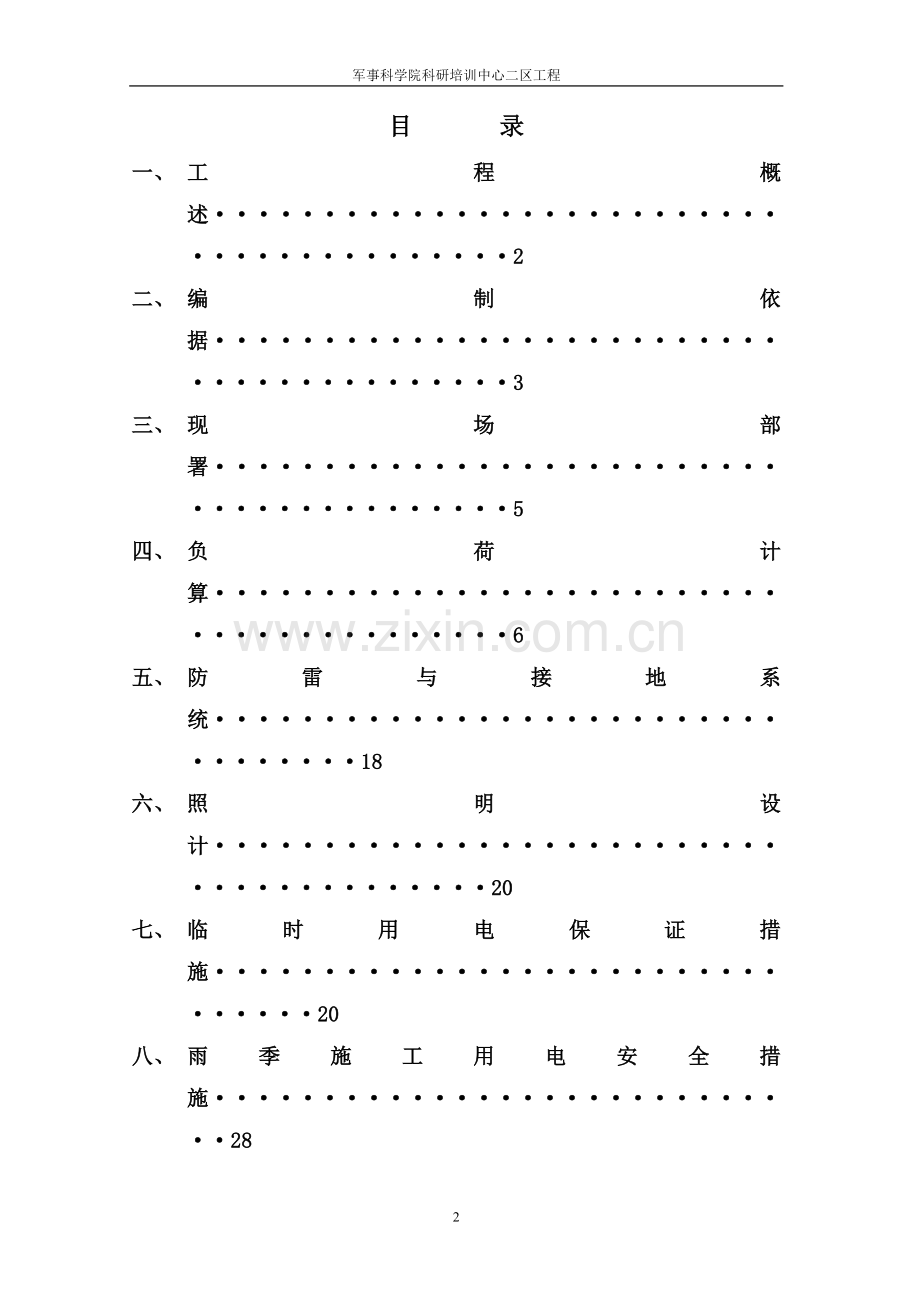

目 录
一、 工程概述·········································2
二、 编制依据·········································3
三、 现场部署·········································5
四、 负荷计算·········································6
五、 防雷与接地系统··································18
六、 照明设计········································20
七、 临时用电保证措施································20
八、 雨季施工用电安全措施····························28
九、 现场工程用电管理制度····························30
十、 临时用电岗位职责································39

1. 工程概述
1.1 工程概况
本工程地下一层，地上九层，地下部分为厨房、设备机房、汽车库，地上部分为餐厅、会议、客房等。建筑设计该工程总面积2.9万平米。工程性质为公建，钢筋混凝土框架剪力墙结构。
2.2 现场概况
本工程位于洪山桥西，香山路北侧，西临成轩酒店，北侧靠山，东临香山驿站茶馆招待所。
1.3.现场勘探
1.3.1.建设单位提供一台500KVA变压器，设在现场东南侧。
2.3.2主要用电部位：主楼东、西侧设立塔吊各一台，混凝土地泵两台，东南侧钢筋加工场内钢筋加工机械，镝灯及细部照明用电，电焊机、木工机械设在西侧；西南侧生活区及办公区。
2编制依据
资料名称
编号
提供日期
土建施工现场平面图

现场机械设施详表

2.1 土建资料
2.2 主要规范规程
类别
名称
编号
国家
《施工现场临时用电安全技术规范》
JGJ46—2005
《建筑供电设计手册》

《建筑电气工程施工质量验收规范》
GB50303-2002
《建筑节能工程施工质量验收规范》
GB50411-2007
《建筑施工安全检查标准》
JGJ59-2011 （33页）
地方
《北京市建设工程文明,安全施工的暂行规定》
DBJ01-83-22003
《北京市建设工程施工现场文明，安全施工补充标准》

《建设工程施工现场安全资料管理规程》
DB11/383-2006
《建筑电气通用图集》
09BD4、13
企业
城乡集团施工现场安全生产、文明施工管理规定

临时用电管理补充规定

2.3现场主要施工机械设备 计划表
设备名称
型号
数量
功 率(KW)
合计（KW）
备注
塔 吊
HK6515
1
90/台
90

塔 吊
QTZ5515
1
90/台
90

混凝土输送泵
HBT60C
1
90/台
90

混凝土输送泵
HBT50C
1
110/台
110

卷 扬 机
JK-52
1
5.5/台
5.5

电焊机
BX3-300/2
8
22KVA/台
176KVA

混凝土振捣器
Y90L-2
20
1.1/台
22

钢筋切断机
GQ40-1
6
7/台
42

钢筋弯曲机
GW40
4
5.5/台
22

钢筋滚压机
GYS400
5
5.5/台
27.5

钢筋调直机
大力
3
2.2/台
6.6

木工圆锯机
MJ104
2
3/台
6

木工电刨
MB2-80
3
0.7/台
2.1

蛙式打夯机
HW-20
4
1.5/台
6

空压机
0.6 MPa
3
5.5/台
16.5

消防水泵
DA1-100-10
2
22/台
44

外用电梯
SC200
4
22/台
88

电蒸饭箱

3
12/台
36

办公和生活区
空调电脑及照明

30

3 现场部署
3.1 临电部署
编号：A1、A2，
3.1.1现场西侧设一配电室，该配电室设总配电柜二台，主供西北塔吊、混凝土输送泵，施工面上楼施工用电、生活区暂设用电及南侧办公、食堂用电，如：镝灯照明、电焊机等，具体二级配电箱编号为B1-1、B1-2、B1-3、B1-9、B1-10、B1-11、B1-12电源。
3.1.2现场东侧设一配电室，该配电室设总配电柜一台，主供东侧塔吊、南侧混凝土输送泵，施工面上楼施工用电、生活区暂设用电，如：镝灯照明、电焊机等，具体二级配电箱编号为B1-4、B1-5、B1-6、B1-7、B1-8电源。
编号；B1-1
3.1.3现场西侧配置一台B级电源配电箱，该箱电源主供西侧混凝土输送泵，沉淀池内排水泵用电。
编号；B1-2
3.1.4现场西北侧配置一台B级电源配电箱，该箱电源主供西北侧1#塔吊，两个3500W镝灯照明用电。
编号；B1-3
3.1.5在现场西侧设置一台B级电源配电箱，该箱电源主供消防泵房两台消防泵。
编号； B1-4、
3.1.6现场南侧配置一台B级电源配电箱，该箱电源主供南侧混凝土输送泵、沉淀池内排水泵用电。
编号； B1-5
3.1.7现场东侧钢筋加工区设B级电源配电箱，主供钢筋加工区设备及暂设照明、
编号；B1-6
3.1.8现场东侧配置一台B级电源配电箱，该箱电源主供东侧2#塔吊，两个3500W镝灯照明用电。
编号；B1-7
3.1.9 现场东北侧配置一台级B电源配电箱，该箱电源主供木工加工房用电，木工圆锯机、木工电锯、楼上结构施工所用的混凝土振捣器、电焊机、空压机及辅助装修用电。
编号；B1-8
3.1.10现场东北侧设置一台B级电源配电箱，该箱电源主供二层生活区用电。
编号；B1-9
3.1.11现场南侧设B级电源配电箱，该箱电源主供现场办公区及生活区用电。
编号；B1-10
3.1.12现场南侧设B级电源配电箱，该箱电源主供食堂用电。
编号；B1-11
3.1.13现场西侧设B级电源配电箱，该箱电源主供西侧楼上结构施工所用的混凝土振捣器、电焊机、空压机及辅助装修用电。
编号；B1-12
3.1.14现场西侧配置一台级B电源配电箱，该箱电源主供水电加工区机械及库房照明用电。
3.2 劳动力部署
3.2.1 现场西侧配电室旁设立一电工值班室，所有值班、维修人员全部持证上岗，上岗证为北京市经委下发，在有效期内的电工操作证。
3.2.2 值班室设临电班长（一人），值班工（二人）、维修工（二人）。并制定值班表及值班要求。
3.2.3 岗位职责；
3.2.3.1 班长：
Ⅰ 是本班安全质量管理工作的领导者与管理者，是临设安全方面的第一责任者，应对临设方面的安全质量管理全过程及其结果负责。
Ⅱ 根据临设的实际施工情况，合理安排劳动力。
Ⅲ 监督值班及维修人员做好值班及维修记录。
Ⅳ 制定本班每个施工人员的岗位职责、质量职责和安全职责并实施奖罚制度。Ⅴ 临设制作安装施工前要作好班前讲话，其内容为：工长的安全及技术交底内容、安全生产注意事项、当班施工过程的施工工艺、当班施工过程的质量要求，并作好记录。
Ⅵ 提出临设的材料计划及材料的质量要求。
3.2.3.2 值班工
Ⅰ 记录上级下达的临设施工任务书、接待其他工种报修工作并做好报修记录。
Ⅱ 安排维修工修理所接到的任务。
Ⅲ 及时向上级主管部门反馈临设方面的信息，如：材料、施工中采取的安全技术措施、其他工种对本班组的服务满意度等。
3.2.3.3 维修工
Ⅰ 保证完成值班工传达的维修任务，并对所维修的对象（如：机械电器等）维修全过程做好详细的记录。
Ⅱ 巡视检查施工现场的临电设施（巡视间隔时间不大于2小时），发现故障及安全隐患的，及时整改。维修B级电源箱而又需现场A级电源箱停电时，需向上一级主管领导汇报并经过同意后（严重威胁到人身安全和工程的质量除外），方可按照规范要求操作。
Ⅲ 风雨天气做特殊的巡视检查，确保电器设备不被雨水淋湿。
Ⅳ 对施工现场的所有漏电保护器做定期的实验（每周不小于2次），发现漏电失灵的及时报修。
编号
设 备 机 组 名 称
Kx
cosΦ
tgΦ
JC
1
木 工 机 组
10台以下　
0.7

1.02

10台以上
0.6

2
钢 筋 机 组
10台以下
0.7

0.88

10台以上
0.6

3
电 焊 机 组
10台以下
0.45
0.45
1.98
100%
10台以上
0.35
0.4
2.29
100%
4
振 捣 机 组
10台以下
0.7
0.68
1.08

10台以上
0.6
0.65
1.17

5
搅 拌 机 组
10台以下
0.7
0.68
1.08

10台以上
0.6
0.65
1.17

6
卷 扬 机 组
10台以下
0.3
0.7
1.02
100%
10台以上
0.2
0.65
1.17

7
塔 吊 机 组
10台以下
0.3
0.7
1.02
25%
10台以上
0.2
0.65
1.17

8
水 泵 机 组
10台以下
0.7
0.68
1.08

10台以上
0.6
0.65
1.17

9
对 焊 机 组
10台以下
0.45　
0.45　
1.98　
　100%
10台以上
0.35　
0.4
2.29
100%
10
砼 泵 机 组
10台以下
0.7　
0.7　
1.02　

10台以上
0.65　
0.65
1.17

4. 负荷计算
4.1计算说明
4.1.1.本工程实际功率按需要系数法进行计算，考虑到结构施工期间塔吊、混凝土输送泵、电焊机等主要用电设备使用密度大，而结构施工阶段是整个施工工程用电量比较集中的时间段。故针对上述主要机械的铭牌功率用需要系数法单独换算成计算功率，以备用电高峰期采取针对性的用电措施。
4.2.2主要用电设备功率一览表：
现场用电总负荷计算
现场二级配电箱B1-2(塔吊专用箱)
（A）塔吊的设备容量标准的暂载率为25%
塔吊设备容量计算式:
Pe=2×Pn ×√ Jc = 2×90×√0.25=240KW
Pjs1 = Kx ·Pe =0.7×90=63KW
Qjs1 =Pjs·tgФ=63×1.02=64.2KVAR
SjS=√P2js +Q2js =√632+64.22
=89.9KVA
Iis=Sis/（√3*Ue）=89.9/（√3*0.38）
=136.6A
由以上计算所得，
配电线路导线电缆选择: A1级配电柜～B1-2宜选用50mm2电缆,
现场二级配电箱B1-6(塔吊专用箱)
塔吊设备容量计算式:
Pe=2×Pn ×√ Jc = 2×90×√0.25=240KW
Pjs1 = Kx ·Pe =0.7×90=63KW
Qjs1 =Pjs·tgФ=63×1.02=64.2KVAR
SjS=√P2js +Q2js =√632+64.22
=89.9KVA
Iis=Sis/（√3*Ue）=89.9/（√3*0.38）
=136.6A
由以上计算所得
配电线路导线电缆选择: A3级配电柜～B1-6宜选用50mm2电缆,
现场二级配电箱B1-12(加工区专用箱)
(B)加工区电焊机的设备容量标准的暂载率为100%
交流电焊机设备容量计算式:
Pe = Sn· COSФ·√Jc =132×0.45√100% =59.4KW
Pjs2 = Kx ·Pe=0.45×59.4=26.73KW
Qjs2 =Pjs·tgФ=26.73×1.98=52.9KVAR
SjS=√P2js +Q2js =√26.732+52.92
=59.2KVA
Iis=Sis/(√3*Ue）=59.2/(√3*0.38)
=90A
由以上计算所得
配电线路导线电缆选择: A2级配电柜～B1-12宜选用25mm2电缆,
现场二级配电箱B1-5(钢筋加工场专用箱)
(C)钢筋加工机组:
Pjs3 = Kx (Pn切＋Pn成＋Pn直+ Pn压)
=0.7×（42+22+27.5+6.6）=69KW
Qjs3 =Pjs·tgФ= 69×0.88= 60.42KVAR
SjS=√P2js +Q2js =√692+60.422
=91.7KVA
Iis=Sis/(√3*Ue)=91.7/(√3*0.38)
=139.36A
由以上计算所得
配电线路导线电缆选择: A3级配电柜～B1-5宜选用50mm2电缆,
现场二级配电箱B1-7(木工棚专用箱)
D).木工加工机组:
Pjs4 = Kx (Pn刨＋Pn锯＋Pn砂)=0.7×（6+2.1+6+16.5）=21.4kW
Qjs4 =Pjs·tgФ= 21.4×1.02=21.8KVAR
SjS=√P2js +Q2js =√21.42+21.82
=30.5KVA
Iis=Sis/(√3*Ue)=30.5/(√3*0.38)
=46.4A
由以上计算所得
配电线路导线电缆选择: 由于配电室至木工棚专用配电箱线路较远,电流损耗较大,故A3级配电柜～B1-7宜选用25mm2电缆,
(E).外用电梯机组：（暂不计算在总容量内）
Pjs5 = Kx X 88=0.7×=61.6kW
Qjs5 =Pjs·tgФ=61.6×1.02=63KVAR
SjS=√P2js +Q2js =√61.62+632
=88KVA
Iis=Sis/(√3*Ue)=88/(√3*0.38)
=133A
（则室外电梯专用电源宜选用VV223*50+2*25）
现场二级配电箱B1-11(施工面作业振捣器专用箱)
(F).楼上振捣器机组及电焊机：
Pe = Sn· COSФ·√Jc =44×0.45√100% =19.8KW
Pjs6 = Kx ·Pe=0.45×19.8=8.9KW
Qjs6 =Pjs·tgФ=8.9×1.98=17.6KVAR
Pjs6 = Kx (1.1×20)=0.7×22=15.4 kW
Qjs6 =Pjs·tgФ=15.4×1.08=16KVAR
SjS=√P2js +Q2js =√（15.4+8.9）2+（16+17.6）2
=41.4KVA
Iis=Sis/(√3*Ue)=41.4/(√3*0.38)
=63A
由以上计算所得
配电线路导线电缆选择: A1级配电柜～B1-11宜选用16mm2电缆,
现场二级配电箱B1-9﹑10(生活办公区专用箱)
(G). 生活办公区：
Pjs7 = Kx (36+30)=0.7×66=46 kW
Qjs7 =Pjs·tgФ=46×1.02= 47KVAR
SjS=√P2js +Q2js =√462+472
=65.7KVA
Iis=Sis/(√3*Ue)=65.7/(√3*0.38)
=100A
由以上计算所得
配电线路导线电缆选择: A2级配电柜～B1-9、10宜选用35mm2电缆,
现场二级配电箱B1-1﹑4(砼输送泵专用箱)
（H）混凝土输送泵设备容量计算式:
Pjs8 = Kx ·Pe =0.65×110=71.5KW
Qjs8 =Pjs·tgФ=71.5×1.17=83.65KVAR
SjS=√P2js +Q2js =√71.52+83.652
=110KVA
Iis=Sis/(√3*Ue)=110/(√3*0.38)
=167A
由以上计算所得
配电线路导线电缆选择: A1、3级配电柜～B1-1和A2级配电柜～B1-4宜选用70mm2电缆。
现场二级配电箱B1-3(消防泵专用箱)
（I）消防泵：
Pjs9= Kx ·Pe =0.65×44=29KW
Qjs9 =Pjs·tgФ=29×1.17=33KVAR
SjS=√P2js +Q2js =√292+332
=43.9KVA
Iis=Sis/(√3*Ue)=43.9/(√3*0.38)
=66.7A
由以上计算所得
配电线路导线电缆选择: A1级配电柜～B1-3宜选用35mm2电缆,
西侧配电室计算负荷为
∑Pjs = Kx·(Pjs1+Pjs2+ Pjs6+Pjs7+Pjs8+ Pjs9)
=0.6×(63+26.73+15.4+46+71.5+29)
=0.6×251.63
=150.9KW
∑Qjs = Kx·(Qjs1+Qjs2+ Qjs6+ Qjs7 +Qjs8 +Qjs9)
=0.6x（64.2+59.2+16+47+83.65+33）
=0.6*303.05KVAR
=181.8KVAR
SjS=√∑P2js +∑Q2js
== √150.92＋181.82
=236KVA
计算电流: Ijs= SjS /√3·Ue=236/√3×0.38=358.6（A）
东侧配电室计算负荷为
∑Pjs = Kx·(Pjs1+Pjs3+Pjs4+ Pjs5+Pjs8)
=0.6×(63+69+21.4+61.6+71.5)
=0.6×286.5
=171.9KW
∑Qjs = Kx·(Pjs1+Pjs3+Pjs4+ Pjs5+Pjs8)
=0.6x（64.2+60.4+21.8+63+83.65）
=0.6*293KVAR
=175KVAR
SjS=√∑P2js +∑Q2js
== √171.92＋1752
=245.3KVA
计算电流: Ijs= SjS /√3·Ue=245.3/√3×0.38=372.7（A）
总计算负荷:
∑Pjs = Kx·(Pjs1+Pjs2+Pjs3+ Pjs4+Pjs6+ Pjs7+Pjs8+ Pjs9)
=0.6×(63*2+26.73+69+21.4+61.6+24.3+46+71.5*2+29)
=0.6×547.03
=328.2KW
∑Qjs = Kx·(Qjs1+Qjs2+Qjs3 + Qjs4 +Qjs6 + Qjs7+ Qjs8+ Qjs9 )
=0.6x（64.2*2+52.9+60.42+21.8+63+33.6+47+83.65*2+33）=0.6*607.4KVAR
=364.4KVAR
SjS=√∑P2js +∑Q2js
== √328.22＋364.42
=490KVA
总负荷计算电流: Ijs= SjS /√3·Ue=490/√3×0.38=745（A）
选择（校核）变压器容量、规格、型号。
查表得变压器容量500KVA 应选S8–500/10的变压器
校核： 500KVA>490KVA则S变 = SjS，所以甲供1#500KVA变压器能满足我方施工电要求。
4.3 现场用电系统分配：
4.3.1供电方式:
4.3.1.1现场供电方式采用TN—S系统，电缆采用VV22450/750V或YC1000V五芯铜质电缆，在每个B级电箱电源的末端做重复接地，接地电阻≤4Ω，重复接地线应与电源电缆的保护零线（PE）做可靠连接。
4.3.2总配电设置:
4.3.2.1西侧配电室内设立安装总配电柜二面，设备铭牌功率Pn=337.5 KW，（塔吊1台、混凝土输送泵台、电焊机8台；卷扬机1台、空压机2台、镝灯4台及电蒸饭箱3台等其它用电设备）计算功率Pis=150.9Kw，计算电流Iis=358.6A，配电柜总断路器选择400A，配电柜电源电缆采用VV22-YJV4*120+1*70 两根，采用架空敷设。
4.3.2.2东侧配电室内设立安装总配电柜一台，设备铭牌功率Pn=387.9KW，（塔吊1台、混凝土输送泵1台、电焊机4台；卷扬机1台、钢筋切断机6台、钢筋成型机4台、钢筋调直机3台，空压机3台、木工圆锯机2台、木工电刨3台、镝灯4台等其它用电设备）计算功率Pis=175Kw，计算电流Iis=372.7A，配电柜总断路器选择400A， 配电柜电源电缆采用VV22-YJV4*185+1*95 ，采用埋设敷设。
4.3.3现场分配电设置:
4.3.3.1根据上述各支路负荷计算,对各配电支路设备用电负荷进行电器选型配置及接地安装。
a、编号；B1-1、4二级配电箱
用电负荷：混凝土输送泵总功率为110KW，正常运行电流为167A，配电装置电器选择: 箱内应配置总断路器及分控制开关,总断路器开关型号为DZ20-225/3300, 混凝土输送泵设备控制漏电开关为DZ20L-200/4300(200A)。
二级箱接地装置安装 : B1-1、4二级配电箱内重复接地安装采用热镀锌扁钢-25*4自箱内接地排引出与现场槽内人工接地极φ25镀锌圆钢及护坡钢筋网进行焊接连接, 并作接地标志。

b、编号；B1-2、6二级配电箱
用电负荷：塔吊总功率为90KW，正常运行电流为163A，塔吊上安装的镝灯照明功率为3500W 2台，电流为15A。
配电装置电器选择: 箱内应配置总断路器及分控制开关,总断路器开关型号为DZ20-225/3300,塔吊设备控制漏电开关为DZ20L-200/4300(200A)，镝灯控制漏电开关为DZ15L-100/4901（100A）。
二级箱接地装置安装 : B1-2、6二级配电箱内重复接地安装采用热镀锌扁钢-25*4自箱内接地排引出与现场槽内人工接地极φ25镀锌圆钢及护坡钢筋网进行焊接连接, 并作接地标志
c、编号；B1-3二级配电箱
用电负荷：消防泵功率为22KW 2台，正常运行电流为44A，
配电装置电器选择: 箱内应配置总断路器及分控制开关,总断路器开关型号为DZ20-225/3300, 每消防泵设备控制漏电开关为DZ15L-100/4901(100A)。
二级箱接地装置安装 : B1-3二级配电箱内重复接地安装采用热镀锌扁钢-25*4自箱内接地排引出与现场槽内人工接地极φ25镀锌圆钢及护坡钢筋网进行焊接连接, 并作接地标志。
d、编号； B1-5二级配电箱
用电负荷：钢筋加工设备功率为7.5、5、3KW 各2台，正常运行电流为15、10、6A，
配电装置电器选择: 箱内应配置总断路器及分控制开关,总断路器开关型号为DZ20-225/3300, 每台设备控制漏电开关均为DZ15L-100/4901(40A)。
二级箱接地装置安装 : B1-5二级配电箱内重复接地安装采用热镀锌扁钢-25*4自箱内接地排引出与现场人工接地极φ25镀锌圆钢进行焊接连接, 并作接地标志。

e、编号；B1-7二级配电箱
用电负荷：木工房加工设备功率为7.5、5KW 各2台，正常运行电流为15、10A，
配电装置电器选择: 箱内应配置总断路器及分控制开关,总断路器开关型号为DZ20-225/3300, 每台设备控制漏电开关均为DZ15L-100/4901(40A)。
二级箱接地装置安装 : B1-7二级配电箱内重复接地安装采用热镀锌扁钢-25*4自箱内接地排引出与现场人工接地极φ25镀锌圆钢进行焊接连接, 并作接地标志。

f、编号；B1-8二级配电箱
用电负荷：生活区宿舍用电功率为每层5KVA行灯变压器2台，手机充电器插座箱2KW 2台。
配电装置电器选择: 箱内应配置总断路器及分控制开关,总断路器开关型号为DZ20-225/3300, 行灯变压器及插座箱控制漏电开关均为DZ15L-100/4901(40A)。
二级箱接地装置安装 : B1-8二级配电箱内重复接地安装采用热镀锌扁钢-25*4自箱内接地排引出与现场人工接地极φ25镀锌圆钢进行焊接连接, 并作接地标志
g、编号；B1-9二级配电箱
用电负荷：办公室总用电功率为30KW，每层插座照明及空调用电电流为65A。
配电装置电器选择: 箱内应配置总断路器及分控制开关,总断路器开关型号为DZ20-225/3300,每层插座照明控制漏电开关均为DZ15L-100/4901(100A)。
二级箱接地装置安装 : B1-9二级配电箱内重复接地安装采用热镀锌扁钢-25*4自箱内接地排引出与现场人工接地极φ25镀锌圆钢进行焊接连接, 并作接地标志

H、编号；B1-10二级配电箱
用电负荷：食堂总用电功率为45KW，用电设备为蒸饭车22KW、热水器9KW，其他照明插座，蒸饭车用电电流为44A，热水器用电电流为18A。
配电装置电器选择: 箱内应配置总断路器及分控制开关,总断路器开关型号为DZ20-225/3300,各设备控制漏电开关均为DZ15L-100/4901(100A)。
二级箱接地装置安装 : B1-10二级配电箱内重复接地安装采用热镀锌扁钢-25*4自箱内接地排引出与现场人工接地极φ25镀锌圆钢进行焊接连接, 并作接地标志
I、编号；B1-11二级配电箱
用电负荷：作业面用电总功率为30KW，正常运行电流为63A，上楼箱用电设备为振捣器，空压机及电焊机。
配电装置电器选择: 箱内应配置总断路器及分控制开关,总断路器开关型号为DZ20-225/3300,各设备控制漏电开关为DZ15L-100/4901（100A）。
二级箱接地装置安装 : B1-11二级配电箱内重复接地安装采用热镀锌扁钢-25*4自箱内接地排引出与现场槽内人工接地极φ25镀锌圆钢及护坡钢筋网进行焊接连接, 并作接地标志
J、编号；B1-12二级配电箱
用电负荷：作业面用电总功率为30KW，正常运行电流为63A，上楼箱用电设备为振捣器，空压机及电焊机。
配电装置电器选择: 箱内应配置总断路器及分控制开关,总断路器开关型号为DZ20-225/3300,各设备控制漏电开关为DZ15L-100/4901（100A）。
二级箱接地装置安装 : B1-12二级配电箱内重复接地安装采用热镀锌扁钢-25*4自箱内接地排引出与现场槽内人工接地极φ25镀锌圆钢及护坡钢筋网进行焊接连接, 并作接地标志
以上现场二级配电箱电源导线选择、配电装置的电器选型、箱内重复接地的安装的扁钢与圆钢搭接焊接倍数及接地摇测电阻值均符合JGJ46-2005规范要求。
(各系统具体做法详见现场电气平面图布置图及接地系统图)
5. 防雷与接地系统
5.1接地装置：
5.1.1本工程采用 TN-S系统，现场1台500KVA专用自变压器，进线电缆为3路VV22--3x150+2x70mm2电缆，变压器中性点重复接地后，保护零线与工作零线分开设置进入施工现场主配电室。
5.12本工程建造配电室时，设置一组人工接地装置，沿配电室基础， 挖沟采用镀锌扁钢甩入到结构基础槽位置预留与基础底板钢筋及钢筋混凝土护坡桩焊接，接地装置镀锌扁钢甩出两根，分别与配电柜基础型钢的两端分别在可见位置焊接，并且与两台配电柜的40X4的PE铜排采用M10螺栓压接，作为进户电缆PE线的重复接地。
5.1.3为保证接地装置电阻的可靠性，充分利用待建工程本身基础接地装置，根据工程图纸，本工程深基础防护采用沿基础槽边设置钢筋混凝土护坡桩并形成闭合圈梁，待护坡桩形成后，人工接地装置预留扁钢与钢筋混凝土护坡桩进行焊接，待基础钢筋绑扎形成后基础底板钢筋与护坡桩再进行焊接，摇测接地电阻不大于1.0欧姆。
本工程临时用电保护接零、防雷接地、重复接地共用以上所述综合接地系统。
5.2 系统重复接地：
5.2.1 临电工程利用钢筋混凝土护坡桩及结构基础底板钢筋作为重复接地装置，以提高接地系统可靠性。结构基础底板钢筋、地梁Φ32作为接地装置与基槽四周钢筋混凝土护坡桩焊接连接。
5.2.2基础底板上、下两根钢筋Φ32与结构柱对角两根Φ25钢筋在底板生根处用Φ20钢筋跨接焊接，基础底板水平钢筋Φ32为直螺纹连接，已形成闭合回路，不再进行焊接连接。
本工程沿基础槽边设置的二级配电箱（B级）全部作为末级箱进行重复接地，二级配电箱PE干线采用 -25×4镀锌扁钢甩入到结构基础槽下与基础底板钢筋及钢筋混凝土护坡桩焊接作为重复接地。
5.3防雷接地：
5.3.1现场超过20米高的塔吊、外用电梯、井字架、金属脚手架、作业面建筑物钢结构、金属大模板等高于建筑物的金属物做防雷接地保护，每一个接地点单独与接地干线相连接，严禁在支路接地线中串接。
5.3.2现场塔吊防雷接地采用综合接地。基础未绑钢筋阶段采用人工接地体采用φ19×2.5米镀锌圆钢，-40×4镀锌扁钢，每组接地装置设计3个接地钎子，间距为5米，接地线采用焊接连接，焊接长度100mm，双面焊接，刷沥青防腐两道。
6.照明设计
6.1下列特殊场所应使用安全特低电压照明器：
6.1.1 工人宿舍、库房、井道、楼梯、人防工程、高温、有导电灰尘、比较潮湿或灯具离地面高度低于2．5m等场所的照明，电源电压不应大于36V；
6.1.2 潮湿和易触及带电体场所的照明，电源电压不得大于24V；
6.1.3 特别潮湿场所、导电良好的地面、锅炉或金属容器内的照明，电源电压不得大于12V。
6.2照明变压器必须使用双绕组型安全隔离变压器，严禁使用自耦变压器。
6.3三相五线制线路中，当照明器为白炽灯时，零地线截面不小于相线截面的50％；当照明器为气体放电灯时，零地线截面按最大负载相的电流选择； 在逐相切断的三相照明电路中，零地线截面与最大负载相相线截面相同。
6.4现场照明以高灯和低压灯为主，在每台塔吊上安装两台3.5kW镝灯，供本楼的施工照明，在本楼的楼内设低压行灯变压器，用36V照明灯供楼内照明用。
7. 临时用电保证措施
7.1临时用电管理组织措施：成立以项目经理、专职安全员、电气负责人、电工班长、操作电工等组成的组织管理系统
7.2 技术措施：
7.2.1施工现场配电系统必须符合《施工现场临时用电安全技术规范》（JGJ46-2005）及相关安全技术标准。
7.2.2施工现场临时用电使用的国家质量技术监督局公布第一批实施强制性电工产品认证目录罗列的电气材料和设备，如断路器，漏电开关、线缆等，必须采用经国家质量强制认证（CCC）的产品。
7.2.3场临时用电,采用“三级配电，三级漏保”，“一机、一闸、一漏、一箱、一锁”的配置。
7.2.4配电箱漏电开关的漏电动作电流、漏电动作时间须分级设置，并得到分段保护。
A级配电箱: I△n≤100 mA, T△n <0.2S
B级配电箱: I△n≤ 50 mA, T△n <0.1S
C级开关箱: I△n≤ 30 mA, T△n <0.1S
手持电动工具、夯土电动工具活动箱内设置I△n≤ 15 mA, T△n <0.1S级漏电保护开关。
7.2.5照明、事故照明、消防应急电源、消防水泵电源引自施工现场电源总开关电源侧。
7.2.6现场内所有PE保护零线必须采用黄绿双色绝缘导线。保护零线PE导线截面和连接板截面须大于工作零线导线截面。
7.2.7现场电气检修和安装人员必须持证上岗，正确执行绝缘、屏护、间距三个基本技术措施。严格执行停电、验电、挂标示牌技术措施。
7.2.8普通黏土情况下，接地装置的接地电阻每季度摇测一次。接地电阻值必须符合安全技术规范要求,雨季测量值需经季节系数调整。
接地类型
安全技术规范电阻值(Ω)
雨季修正系数
工作接地
4
1.3
重复接地
10
1.3
避雷接地
30
1.2
塔吊接地
4
1.2
7.2.9线路绝缘电阻值不低于下列数值
线 缆 类 型
绝 缘 电 阻 值 (MΩ)
BV 导 线
2
YC 电 缆
10
VV 电 缆
10
7.2.10照明灯具使用前，漏电开关须经过漏电按钮检查试验。民工宿舍、食堂、库房照明采用36V电源，每间宿舍设一个220V换气扇插座，定时供电换气。
7.2.11现场施工电气设备、超过20米高大金属塔架、金属模板须采取防雷接地措施。每一个接地点应以单独接地线与接地干线相连接，严禁在支路接地线中串接。
7.2.12电器装置动作后，不得强行合闸，应查明原因排除故障后，方可送电。
7.2.13施工现场必须选用Ⅱ类手持电动工具，导线采用橡套电缆，中间不应有接头。
7.2.14电气装置用电设备检查维修。严禁带电作业和预约停送电日。检修时必须切断电源并在电源开关悬挂“有人工作，禁止合闸”的警告牌。警告牌挂取应有专人负责。
7.3 临时用电工程安全技术措施：
7.3．1安全措施
7.3.1．1 配电箱、开关箱的安装要求及相应的安全防护措施；
7.3.1．2配电箱、开关箱应装设在干燥、通风及常温场所；不得装设在易受外来固体物打击、撞击，强烈振动，液体侵溅及热源烘烤的场所。否则，须作特殊防护处理。
7.3.1.3配电箱、开关箱应装设端正、牢固、移动式配电箱、开关箱应装设在坚固的支架上。
7.3.1.4配电箱、开关箱内的开关电器（含插座）应按其规定的位置紧固在电器绝缘安装板上，不得歪斜和松动。箱内的连接导线（绝缘）接头及闸具压线端，不得有松动和外露带电部分。箱内所有进出的导线应设在箱体的下底面，箱体外壳必须作保护接零，保护接零线应通过接线端子板连接。
7.3.1.5所有配电箱均应标明其名称、用途，并作出分路标记。配电箱，开关箱应设专人负责，并写上负责人的名字。箱门应配锁，在不用电时把箱门锁上。
7.3.1.6 施工现场所有机械均采用一机一闸一漏保，禁止出现一闸多用现象。
7．3.2电缆敷设方式及安装要求
7．3.2.1 现场所有A，B级电箱的电源电缆采用直埋电缆地面下埋设，埋设深度不小于0.7米，在电缆的上下各铺设10公分厚的细砂，然后再覆盖红机砖。
7.3.2.2 地面下埋设的电
