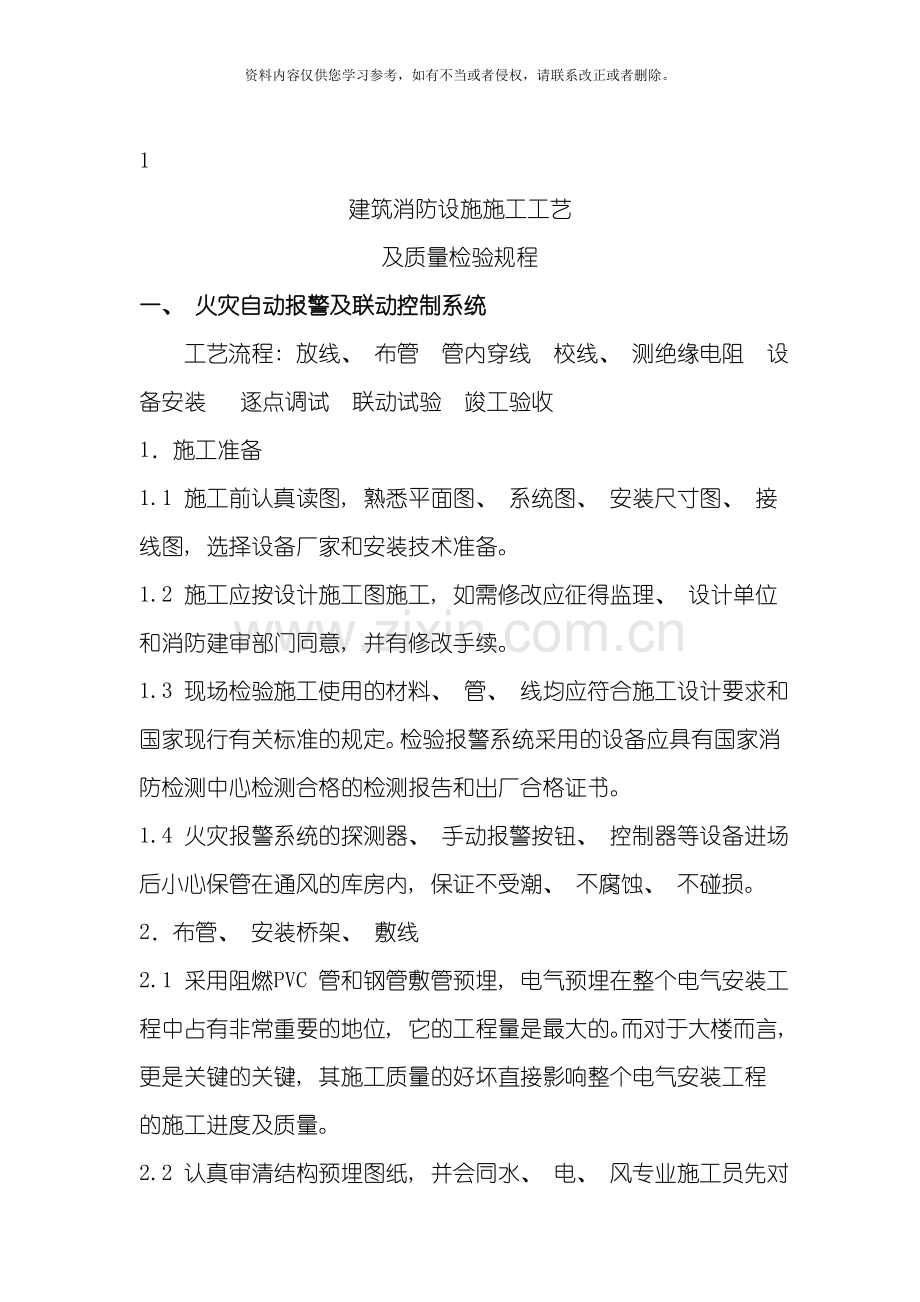

建筑消防设施施工工艺
及质量检验规程
一、 火灾自动报警及联动控制系统
工艺流程: 放线、 布管 管内穿线 校线、 测绝缘电阻 设备安装 逐点调试 联动试验 竣工验收
1．施工准备
1.1 施工前认真读图, 熟悉平面图、 系统图、 安装尺寸图、 接线图, 选择设备厂家和安装技术准备。
1.2 施工应按设计施工图施工, 如需修改应征得监理、 设计单位和消防建审部门同意, 并有修改手续。
1.3 现场检验施工使用的材料、 管、 线均应符合施工设计要求和国家现行有关标准的规定。检验报警系统采用的设备应具有国家消防检测中心检测合格的检测报告和出厂合格证书。
1.4 火灾报警系统的探测器、 手动报警按钮、 控制器等设备进场后小心保管在通风的库房内, 保证不受潮、 不腐蚀、 不碰损。
2．布管、 安装桥架、 敷线
2.1 采用阻燃PVC 管和钢管敷管预埋, 电气预埋在整个电气安装工程中占有非常重要的地位, 它的工程量是最大的。而对于大楼而言, 更是关键的关键, 其施工质量的好坏直接影响整个电气安装工程的施工进度及质量。

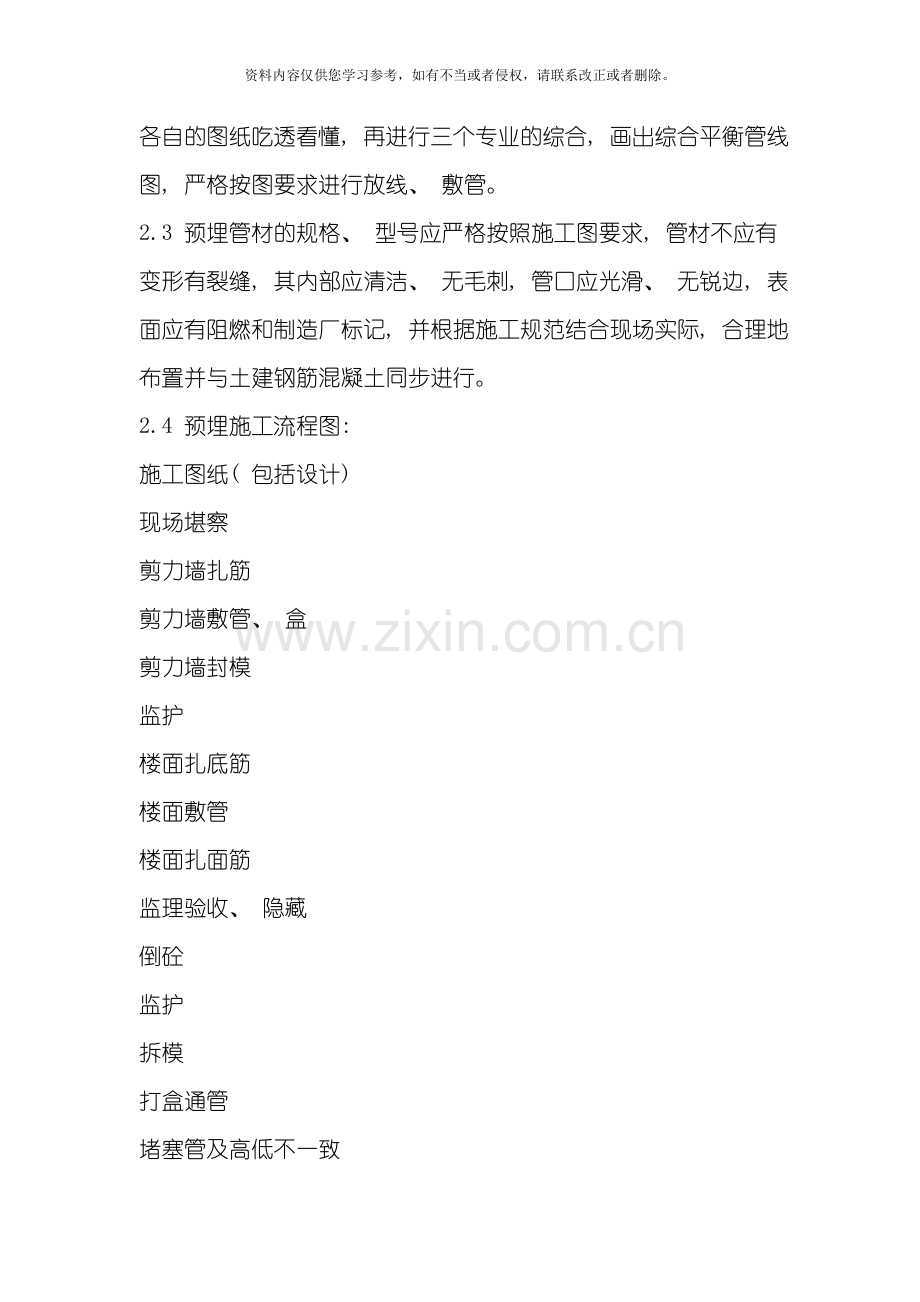

2.2 认真审清结构预埋图纸, 并会同水、 电、 风专业施工员先对各自的图纸吃透看懂, 再进行三个专业的综合, 画出综合平衡管线图, 严格按图要求进行放线、 敷管。
2.3 预埋管材的规格、 型号应严格按照施工图要求, 管材不应有变形有裂缝, 其内部应清洁、 无毛刺, 管口应光滑、 无锐边, 表面应有阻燃和制造厂标记, 并根据施工规范结合现场实际, 合理地布置并与土建钢筋混凝土同步进行。
2.4 预埋施工流程图:
施工图纸( 包括设计)
现场堪察
剪力墙扎筋
剪力墙敷管、 盒
剪力墙封模
监护
楼面扎底筋
楼面敷管
楼面扎面筋
监理验收、 隐藏
倒砼
监护
拆模
打盒通管
堵塞管及高低不一致
线盒管口保护
下道一工序

2.4 管路超过下列长度时, 应在便于接线处装设接线盒:
2.4.1 管子长度每超过30m, 无弯曲时;
2.4.2 管子长度每超过20m, 有一个弯曲时;
2.4.3 管子长度每超过10m, 有二个弯曲时;
2.4.4 管子长度每超过8m, 有三个弯曲时。
2.5 PVC管的弯曲采用PVC弯曲器, 弯曲处不应小于管外径的10 倍; 弯曲处不应有凹陷、 裂缝和明显的弯扁; 单根PVC 管的直角弯不宜超过两个。
2.6 管道敷设在不燃体的结构层内, 且保护层厚度不宜小于30mm。
2.7 预埋施工方法:
2.7.1 做好预埋施工准备工作,如:线盒包扎【采用锯木面或牛皮纸填充紧密后, 用宽胶带捆扎密封( 并在接线盒胶带中心按强、 弱电线路, 打上不同油漆记号, 便于拆模以后查找) 管口处用PVC 管堵塞堵严, 外用胶布包札严密】、 打眼、 定位等工作, 并密切注意土建的进度, 做好材料计划。
2.7.2 在施工中用连通管以土建所标1 m 线为基准点, 确定各开关、 插座、 手动报警按钮、 消火栓报警按钮、 电话、 模块、 配电葙线盒的标高, 特别是需要定出墙身上的准确位置, 确保以后的线盒能完全置身于墙壁内。
2.7.3 根据建筑平面图确定灯、 探测器、 广播的位置, 确保其安装位置准确, 并不影响以后的各设备安装。
2.7.4 线管沿最近的路线敷设, 同时尽量避免与其它线管交叉, 管子采用插入法入盒( 或直通套管) 连接, 连接处结合面涂专用胶合剂, ( 接线盒用锁紧螺母锁紧) 接口处拧紧螺母和护套并牢固密封, 保证管子和接线盒连接处牢固, 并使用铁丝捆扎和Φ6 钢筋点焊(或铁钉)定位, 使其紧贴模板, 绑扎要求牢固, 固定要求定位平整四周均匀, 不能有任何移动, 而且在容易受机械损伤的地方加强保护。
2.7.5 所有线盒及引下管位置在模板处用油漆按强、 弱电线路打上不同记号和标志, 便于拆模以后查找。
2.7.6 当管线经过建筑物的变形缝( 包括沉降缝、 伸缩缝、 抗震缝) 处时, 在缝的两端应固定并增加橡胶接头或金属软管装置。
2.7.7 管线敷设完工后, 对照图纸逐一对照、 检查, 是否有遗漏、 损坏的地方, 是否有不符合规范及质量要求之处的地方, 检查无误后通知监理和业主代表对隐蔽工程进行检查验收, 验收合格后做好原始记录。
2.7.8 当土建浇灌时, 派专人守护, 一旦发现问题及时处理。
2.7.9 当土建拆模后立即组织班组进行打盒通管工作, 发现问题及时处理。
2．放线、 布管( 明敷)
2.1 采用阻燃PVC 管和双面镀锌扣压式电气专用钢套管明敷
2.2 严格按施工设计图要求进行放线、 打支架、 敷管。
2.3 管材的规格、 型号应严格按照施工图要求, 不应有变形有裂缝, 其内部应清洁、 无毛刺, 管口应光滑、 无锐边。
2.4 连接方式: PVC 管采用直通粘接和入盒锁扣法连接, 双面镀锌钢套采用套接扣压式连接或螺纹连接, 对螺纹连接的管端螺纹长度不应小于管接头的1/2, 而且在接线盒处管子两端需做跨接线, 以确保整个系统的电气连接性。而对采用套接扣压式连接时由于电气专用钢套管扣压严密, 故无需再做跨接线。
2.5 管路超过下列长度时, 应在便于接线处装设接线盒:
2.5.1 管子长度每超过30m, 无弯曲时;
2.5.2 管子长度每超过20m, 有一个弯曲时;
2.5.3 管子长度每超过10m, 有二个弯曲时;
2.5.4 管子长度每超过8m, 有三个弯曲时。
2.6 管子入盒, 拧紧锁母和护套, 保证管子和接线盒连接牢固。
2.7 安装支撑吊杆采用直径Φ6mm 圆钢, 吊点间隔除1～1.5m 设置外, 在线槽接头处, 距接线盒0.2m 处和线槽转角处均应设置。
2.8 安装支架时, 宜采用膨胀螺栓固定, 支架的设置间距应均匀、 横平竖直、 排列应整齐美观,其形式采用详见( 图三、 四) , 支吊架之间的水平距离应控制在1m～1.5m之间 , 垂直距离应控制在1.5m～2m之间。在同一直线段上的支架间距应均匀, 而且支吊架的防腐处理应均匀完整,颜色一致。

图三

图四

2.9 在穿线钢管敷设完, 确认无误后还需在钢管表面上刷二遍防火涂料保护。钢管全长均应有良好的接地。
2.10 管线经过建筑物的变形缝处, 在缝的两端增加橡胶接头或金属软管装置。
3 桥架安装
本项工序施工前土建楼面、 墙体抹灰工作已经结束后方可进行。
3.1 施工前应熟悉图纸, 熟悉现场环境, 注意与各专业的协调( 其安装顺序是: 支架安装 桥架安装 电表葙支架安装 桥架固定) , 并依据现场环境确定桥架的走向、 支架和吊架的规格。
3.2 安装前应检查桥架内、 外应平整、 光洁、 无毛刺, 尺寸准确。
3.3 支架安装前应弹水平线, 安装时弹竖直线, 安装后的支架/吊架应横平竖直, 其支架的安装间距: 水平安装为1.5～3m, 在拐弯处或其它需要的位置应减小间距, 垂直距离为每层一个支架, 支架固定牢固、 平整、 间隔均匀, 并在桥架的首、 末端, 分支及拐弯处增设支架。
3.4 桥架采用连接板螺栓固定, 用来固定的半圆头螺栓、 螺母在桥架外侧固定牢固, 当桥架与配电葙、 配电柜连接时, 进线口和出线口的位置应正确并应作密封处理, 桥架的末端作封口处理。
3.5 桥架的转变半径, 不应小于电缆最小允许弯曲半径的最大值,当进行转弯、 交叉、 丁字连接时, 采用二通、 三通、 四通进行变通连接, 如不用配件作变通连接, 则桥架转弯处制作45 度角过度。
3.6 桥架的出口应整齐、 光滑, 当直接由桥架内引出电线时, 应用机械加工方法开孔, 并采用合适的护圈保护导线。
3.7 桥架的安装要横平竖直, 垂直的误差不大于5mm, 全长水平误差不大于20mm, 其上部与天花板之间应留有便于操作的空间, 桥架与桥架之间连接处要对合严密。桥架的全长均应有良好的接地。
3.8 桥架水平安装的支架间距离为1.5～3m; 垂直安装的支架间距不大于2m。
3.9 敷设在竖井内和穿越不同防火区的桥架, 按设计要求, 设置防火隔堵。
3.10当桥架敷设在易热力管道的下方时,与管道的最小净距,符合下表的规定:

与管道的最小净距( m)
管道类别
平行净距
交叉净距

一般工艺管道
0.4
0.3

易燃易爆气体管道
0.5
0.5

热力管道

有保温层
0.5
0.3

无保温层
1.0
0.5

4．管内穿线
4.1 按设计图纸选择, 所需相应规格的电线、 型号及颜色, 并熟悉线管敷设走向。不同系统、 不同电压等级、 不同电流类别的线路, 不得穿于同根管内或线槽孔内。
4.2 管内穿线工作, 应在建筑抹灰及地面工程结束后进行。
4.3 管内穿入绝缘导线前, 将管中积水、 杂物清除干净, 导线敷设后应用500V 的兆欧表测量线路每一回路绝缘电阻, 其对地的绝缘电阻应不小于20MΩ。
4.4 绝缘导线在管内、 箱内不得有接头和扭结, 其接头设在开关、 插座、 灯位线盒内, 应在接线盒内双向绞接, 并进行焊接或用压线套压接, 并用绝缘胶布进行包扎。
4.5 从接线盒、 线槽等处引到探测器座盒、 控制设备盒 、 扬声器的线路, 当采用金属软管保护时, 其长度不应大于2m。
4.6 敷设在多尘或潮湿场管路的管口和管子连接处, 均应在接头上涂树脂性密封作密封处理。
4.7 探测器的正线为红色, 负线为蓝色, 同一工程中相同用途的导线颜色应一致, 并在与设备连接处应加金属软管保护, 接线端子处应有标号。
4.8 线槽内布线应排列整齐平整, 每1.5m～2m处用塑料扎带绑扎成束, 传输绝缘导线严格按设计施工图要求, 截面积应不小于1mm2; 多芯电缆截面积不小于0.5mm2。
4.9 敷设在多尘或潮湿场所管路的管口和管子连接处, 均应在接头上涂树脂性密封进行密封。
5．设备安装
5.1 火灾探测器的安装
5.1.1 点型火灾探测器的安装位置
( 1) 探测器至墙壁、 梁边的水平距离, 不应小于0.5m(见图五);
( 2) 探测器周围0.5m 内, 不应有遮挡物;
( 3) 探测器至空调送风口边的水平距离不应小于1.5m(见图六); 探测
器至多孔送风顶棚孔口的水平距离, 不应小于0.5m;

图 五

图 六
( 4) 在宽度小于3m 的内走道顶棚上设置探测器时, 应居中布置。感温探测器的安装间距, 不应超过10m, 感烟探测器的安装间距, 不应超过15m, 探测器距墙端的距离, 不应大于探测器安装间距的一半;
( 5) 当梁高超过600mm 时, 被梁隔断的每个区域顶棚上应至少安装一只探测器;
5.1.2 线型红外光束感烟探测器的安装位置, 光束轴线至顶棚的垂直距离宜为0.3～1.0m, 在大空间场所距地高度不宜超过20m; 相邻两组探测器的水平距离不应大于14m, 距墙不应大于7m, 小于0.5m; 发射器和接收器之间的光路距离不宜超过100m, 且应无遮档物或干扰源, 发射器和接收器应安装牢固, 防止位移。
5.1.3 缆式线型感温探测器在电缆桥架、 变压器等设备上安装时, 宜采用接触式布置; 在各种皮带输送装置上敷设时, 宜敷设在装置的过热点附近。
5.1.4 敷设在顶棚下方的空气管式线型差温探测器, 至顶棚距离宜为0.1m, 相邻探测器之间水平距离不宜大于5m; 探测器至墙壁距离宜为1～1.5m。
5.1.5 空气采样火灾探测器不宜安装在天棚高度大于16m 的场所, 采样管( 含支管) 的长度和采样孔应符合产品说明书的要求。
5.1.6 可燃气体探测器安装要求:
( 1) 安装位置应根据探测气体密度确定, 若其密度小于空气密度( 如氢气、 甲烷等) , 探测器应位于可能出现泄露点的上方或探测气体的最高可能聚集点上方; 若其密度大于或等于空气密度, 探测器应位于可能出现泄露点的下方。
( 2) 在探测器周围应适当留出更换和标定的空间。
( 3) 在有防爆要求的场所, 应按防爆要求施工。
( 4) 线型可燃气体探测器在安装时, 应使发射器和接收器的窗口避免日直射, 且在发射和接收器之间不应有遮挡物; 两组探测器之间的距离不应大于14m。
5.1.7 点型火焰探测器的安装位置应保证其现场覆盖被保护区域; 探测器与保护区之间不应有遮挡物; 安装在室外时应有防雨措施。
5.2 探测器的安装要求:
( 1) 探测器的底座固定牢靠, 导线连接采用压接。
( 2) 探测器的”+”线接红色导线, ”-”线接蓝色导线。
( 3) 探测器底座的外接导线, 应留有不小于15cm 的余量, 入端处应有明显标志。
( 4) 探测器底座的穿线孔采用胶纸粘贴。
( 5) 安装探测器要保证确认灯面向便于人员观察的方向, 安装后用塑料套盖上保护。
( 6) 探测器在即将调试时方可安装, 安装前应妥善并采取防尘、 防潮、 防腐蚀措施。
5.3 手动报警按钮的安装
5.3.1 手动火灾报警按钮, 应安装在明显和便于操作的部位。娄安装在墙上时, 其底边距地( 楼) 面高度宜为1.3-1.5m, 且应有明显标志。
5.3.2 手动火灾报警按钮, 应安装牢固, 不得倾斜。
5.3.3 按钮距防火分区最远距离应不大于30m。
5.3.4 按钮的连接导线, 应留有不小于15cm 的余量, 且在其端部应有明显标志。
5.4 消防控制设备的安装
5.4.1 消防控制设备在安装前, 应进行功能检查, 不合格者, 不得安装。
5.4.2 消防控制设备外接导线的端部, 应有明显标志。
5.4.3 控制设备的外接导线, 当采用金属软管作套管时, 其长度不宜大于1m, 采用管卡固定, 其固定点间距不应大于0.5m。金属软管与消防控制设备的接线盒( 箱) 采用锁母固定, 并应按配管规定接地。
5.4.4 消防控制设备内不同电压等级、 不同电流类别的端子, 应分开, 并作明显标记。
5.4.5 消防控制设备应安装牢固, 不得倾斜。安装在轻质墙上时, 应采取加固措施。
5.4.6 消防控制设备均应与消防电源直接连接( 火灾应急照明与疏散指示的控制除外) 。
5.5 模块的安装
5.5.1 火灾自动报警及消防联动控制系统中使用的输入、 输出、 总线隔离等模块, 在管道井内安装时, 可明设在墙上。安装于吊顶内时应有明显的部位指示和检修孔, 且不得安装在管道及其支、 吊架上。
5.5.2 模块应安装牢固, 并应采取防潮、 防腐等措施。
5.6 火灾应急广播及火灾警报装置的安装
5.6.1 火灾应急广播扬声器安装应牢固可靠, 防止脱落, 扬声器表面不应有破损。
5.6.2 安装在墙上时, 宜安装在距棚顶300mm处或距地( 楼) 面2.3m 处。
5.7 消防专用电话的安装
5.7.1 消防专用电话、 电话插孔、 带电话插孔的手动报警按钮在墙面上安装时, 其底边距地( 楼) 面高度宜为1.3-1.5m。
5.7.2 消防专用电话和电话插孔安装处应有明显标志。
5.8 系统接地装置的安装
5.8.1 本工程采用共用接地, 接地电阻不大于1Ω, 采用BV-1×2.5 铜芯电线, 穿PVC 管由接地极焊接引至消防控制中心接地板, 再由接地线引至各消防设备。
5.8.2 工作接地线与专用接地线必须分开, 专用接地线采用BV-1×6 铜芯线。
5.9 火灾报警控制柜安装
5.9.1 火灾报警控制柜, 安装在值班人员经常工作的一面, 设备面盘至墙的距离不应小于3m, 设备面盘后的维修距离不宜小于1m, 其底边宜高出地坪0.1～0.2m。
5.9.2 火灾报警控制器在墙上安装时, 其底面距地面高度为1.3~1.5m, 其靠近门轴的侧面距墙不应小于0.5m。
5.9.3 引入控制器的电缆或导线, 应符合下列要求:
( 1) 配线整齐、 避免交叉、 牢固可靠;
( 2) 电缆芯线和所配导线的端部, 均应标明编号, 并与图纸一致, 字迹清晰不易褪色;
( 3) 端子板的每个接线端, 接线不得超过两根;
( 4) 电线芯和导线, 应留有不小于20cm 的余量;
( 5) 导线应绑扎成束;
( 6) 导线穿管后, 应将管口封堵。
5.9.4 控制器的主电源引入线, 应直接与消防电源连接, 严禁使用电源插头, 主电源应有明显标志。
5.9.5 控制器的接地要牢固, 并有明显标记。
6.系统调试
6.1 调试前的准备
6.1.1 调试前应按设计要求查验设备的规格、 型号、 数量、 备品备件等。
6.1.2 调试在检查了系统线路, 对于错线、 开路、 虚焊、 短路、 绝缘电阻小于20MΩ 等进行处理了后进行。
6.1.3 调试单位在调试前应编制试程
序。
6.2 调试
对系统中的火灾报警控制器、 消防联动控制设备( 含气体灭火控制器、 防火卷帘控制器等各种消防电气控制箱) 、 火灾显示盘、 火灾应急广播控制装置、 消防专用电话控制装置、 消防应急灯具控制装置、 火灾警报装置、 火灾探测器等设备分别进行单机通电检查。
6.2.1 火灾报警控制器的调试:
( 1) 切断火灾报警控制器的所有外部控制连线, 先将任一个总线回路的火灾探测器以及该总线回路上的手动火灾报警按钮等部件相连接后, 接通电源。
( 2) 对控制器进行下列功能检查并记录:
a.检查自检功能和操作级别;
b.使控制器与探测器之间连线的断路和短路, 控制器在100s内发出故障信号( 短路时发出火灾报警信号除外) ; 在故障状态下, 使任一探测器发出火灾报警信号, 控制器应在1min 内发出火灾报警信号, 并应记录火灾报警时间; 再使其它控器发出火灾报警信号, 检查控制器的再次报警功能;
c.检查消音和复位功能;
d.使控制器与备用电源之间连线的断路和短路, 控制器在100s 内发出故障信号;
e.检查隔离( 屏蔽) 功能;
f.使总线隔离器保护范围内的任一点短路, 检查总线隔离器的隔离保护功能;
g.使任一总线回路上不少于10 只的火灾探测器同时处于火灾报警状态, 检查控制器的最大负载功能:
h.主备电源的自动转换功能, 并在备电工作状态下重复( 7) 项检查。检查控制器特有的其它功能。
6.2.2 点型火灾探测器的调试
( 1) 采用专用的检测仪器或模拟火灾的方法, 逐个检查每只火灾检测器的报警功能, 探测器应能正确响应。
( 2) 对于不可恢复的火灾探测器应采取模拟报警方法逐个检查它们的报警功能。当有备品时, 可抽样检查它们的报警功能。
6.2.3 手动火灾报警按钮的调试
( 1) 对可恢复的手动火灾报警按钮, 施加适当的推力使每只报警按钮都动作。
( 2) 对不可恢复的手动火灾报警按钮采用模拟动作的方法使每只报警按钮其发出火灾报警信号, 当有备用启动零件时, 可抽样进行动作试验。
6.2.4 消防联动控制设备和消防电气控制设备的调试
( 1) 将消防联动控制设备与火灾报警控制器、 一个回路的输入/输出模块及该回路模块控制的消防电气控制设备相连接, 切断所有受控现场设备的控制连线, 接通电源。
( 2) 按相应的产品标准检查消防电气控制箱的各项控制、 接收反馈信号( 可模拟现场设备启动信号) 和显示功能。
( 3) 使消防联动控制设备的工作状态分别处于自动和手动状态, 检查其状态显示, 并按GB16806《消防联动控制设备通用技术条件》进行下列功能检查并记录:
a.自检功能和操作级别;
b.消防联动控制设备与各模块之间的连线断路和短路时, 消防联动控制设备能在100s 秒内发出故障信号;
c.消防联动控制设备与备用电源之间的连线断路和短路时, 消防联动控制设备应能在100s 内发出故障信号;
d.检查消音、 复位功能;
e.检查隔离( 屏蔽) 功能;
f.使总线隔离器保护范围内的任一点短路, 检查总线隔离器的隔离保护功能;
g.使至少50 个输入/输出模块同时处于动作状态( 模块总数少于50 个时, 使所有模块动作) , 检查消防联动控制设备的最大负载功能;
h.检查主、 备电源的自动转换功能。
( 4) 接通所有启动后能够恢复的现场设备。
( 5) 使消防联动控制设备的工作状态处于自动状态, 按GB16806 和设计的联动逻辑关系进行下列功能检查并记录:
( 6) 按设计的联动逻辑关系, 逐个使相应的火灾探测器发出火灾报警信号, 检查消防联动控制设备接收火灾报警信号情况、 发出联动信号情况、 模块动作情况、 消防电气控制设备的动作情况、 现场设备动作情况、 接收反馈信号( 对于启动后不能恢复的受现场设备, 可模拟现场设备启动反馈信号) 及各显示情况;
( 7) 使消防联动控制设备的工作状态处于手动状态, 按GB16806和设计的联动逻辑关系依次启动相应的受控设备, 检查消防联动控制设备发出联动信号情况、 模块动作情况、 消防电气控制设备的动作情况、 现场设备动作情况、 接收反馈信号( 对于启动后不能恢复的受控现场设备, 可模拟现场设备启动反馈信号) 及各显示情况。
( 8) 依次将其它回路的模块及其控制的消防电气控制设备连接至消防联动控制设备, 切断所有受控现场设备的控制连线, 接通电源, 重复以上检查。
6.2.5 火灾显示盘的调试
( 1) 将火灾显示盘与火灾报警控制器相连接, 检查其下列功能并记录:
( 2) 检查显示盘能否在3s 内正确接收和显示火灾报警控制器发出的火灾报警信号;
( 3) 检查消音、 复位功能;
6.2.6 消防专用电话的调试
( 1) 在消防控制室与所消防电话、 电话插孔之间进行通话;
( 2) 消防控制室的外线电话与另外一部外线电话模拟"119"台通话; 上述功能应正常, 语音应清晰。
6.2.7 火灾应急广播的调试
( 1) 以手动方式在消防控制室对所有楼层进行选层广播, 对所有共用扬声器进行强行切换;
( 2) 对扩音机和备用扩音机进行全负荷试验, 应急广播的语音应清晰。
( 3) 对接入联动系统的火灾应急广播系统, 按设计的逻辑关系, 检查应急广播的工作情况。
6.2.8 系统备用电源的调试
( 1) 检查系统中各种控制装置使用的备用电源容量
( 2) 使各备用电源放电终止, 再充电48h后断开设备主电源, 备用电源至少应保证设备工作4h, 且应满足相应的标准及设计要求。
6.2.9 火灾自动报警系统的系统性能调试
( 1) 将所有经调试合格的各项设备、 系统按设计连接组成完整的火灾自动报警系统, 进行全面调试系统的各项功能。
( 2) 火灾自动报警系统在连续运行120h无故障后, 按本规范附录A填写调试报告。
( 3) 系统调试应在建筑内部装修和系统施工结束后进行, 调试负责人由该项目负责人承担, 参加人员有报警设备生产厂家的专业技术人员和我公司负责调试的专业技术人员, 内容包括:
a.接通主机电源, 观察设备运行情况是否正常, 采用相应处理措施。检查主机自检功能。
b.查主机的消音、 复位、 故障报警、 火灾优先功能。
c.查电源的交直流互投功能、 电源的欠压、 过压报警功能。
d.对现场部件逐点做模拟火警试验, 并作好调试记录。
e.查消火栓按钮的报警与消防泵联动、 消防泵自动、 手动启、 停信号反馈功能。
f.查水流指示器、 信号阀、 压力开关的报警与喷淋泵联动, 喷淋泵手动启、 停及信号反馈功能。
g.查气体灭火系统的联动及紧急启、 停、 信号反馈功能。
h.查通风、 排烟风机、 风阀、 防火卷帘门的联动, 自动、 手动启、 停及信号反馈功能。
i.紧急广播、 通讯、 电梯迫降非消防电源切断, 疏散指示应急照明等的设备联动和信号反馈功能。
j.查报警主机打印等功能是否正常。
7．验收
系统调试合格后, 连续无故障运行120h 后, 填写好调试报告, 先由公司工程部组织本项目部进行内部验收, 验收合格后, 再报建设方、 设计、 监理和施工方共同验收, 最后再进行由建设单位组织有消防监督部门、 设计院、 监理方参加的消防工程验收, 并对操作人员进行操作培训。

二、 火灾应急照明及安全疏散指示系统
工艺流程: 放线 布管 穿线 校线、 测绝缘电阻 逐点调试 灯具安装 试亮、 检测 竣工验收
1.按设计施工图检查应急照明灯、 疏散指示灯三证( 合格证、 生产许可证、 检测报告) 是否齐全, 规格、 型号是否正确, 应急照明灯保护罩和疏散指示灯标志牌是否用不燃材料制作, 外观质量是否合格。
2．布管、 穿线
2.1 应急照明、 疏散指示线路在每个防火分区有独立的应急照明回路, 穿越不同防火分区的线路要有防火隔堵措施;
2.2 疏散照明线路采用耐火电线、 电缆, 穿钢管、 阻燃管( 明敷或暗敷), 电线采用额定电压不低于750V 的铜芯绝缘电线。
2.3 火灾应急照明系统的布管、 穿线、 校线、 测绝缘电阻具体工艺详见火灾自动报警系统的布管、 穿线、 绝缘电阻测试。
3．疏散标志灯具安装应符合下列规定:
3.1 疏散标志灯的电源除正常电源外, 另有一路电源供电; 或是独立于正常电源的柴油发电机组供电; 或由蓄电池柜供电或选用自带电源型应急灯具。
3.2 疏散通道出口处的安全出口标志应设在门框或门的上部。标志牌的上边缘距天花板不小于0.5m; 位于门边时, 其下边缘距地面的高度不小于2m。
3.3疏散标志灯在楼梯间、 疏散走道及其转角处安装在1m以下的墙面上。疏散通道上的标志灯间距不大于20m, 袋形走道的尽头离疏散指示标志灯的距离不大于10 m.
3.4 安装悬挂在室内大厅或走道处的疏散指示灯时, 应保证标志的下边缘距地面的高度不小于2m。
3.5 疏散标志灯的设置, 不影响正常通行, 且不能在其周围设置容易混同疏散标志灯的其它标志牌等;
3.6 当”出口”标志与”疏散通道方向”指示标志联合设置时, 箭头须指向通往出口的方向
4．应急照明灯具的安装及具体性能的要求
4.1 应急照明灯具的电源除正常电源外, 另有一路电源供电; 或是独立于正常电源的柴油发电机组供电; 或由蓄电池柜供电或选用自带电源型应急灯具。
4.2 软线吊灯的软线两端应作保护扣; 两端蕊线应搪锡。
4.3 吊链灯具的灯线不应受拉力, 灯线应与吊链编叉在一起, 并应穿管保护。
4.4 灯具固定应牢固可靠。每个灯具固定用的螺钉或螺栓不应少于2 个;
4.5 公共场所用的应急照明灯和疏散指示, 应有明显的标志。无专人管理的公共场所照明宜装设自动节能开关。
4.6 应急照明和疏散指示交直流转换时间都不大于5s, 连续供电时间不小于20min( 当建筑高度超过100m 的建筑, 连续供电时间不小于30min) 。
5.疏散指示、 应急照明灯的试亮、 检测:
5.1 目测外观质量: 外表涂覆层无腐蚀、 无剥落、 无起泡现象, 无划伤、 无裂痕、 无毛刺等机械损伤, 外壳、 灯罩应选用不燃烧材料制造, 面板亮度均匀度为1∶10( 最低∶最高) 。
5.2 安装牢固程度: 安装牢固、 不松动, 开关安装位置便于操作, 安装高度1.3m。
5.3 适中保护和试验无锁按钮: 应设有短路保护和模拟交流电源供电故障的试验无锁按钮。
5.4 应急转换功能: 正常交流电源供电切断后, 应顺利转入应急工作状态, 转换时间不应大于15s,金融商店交易所不应大于1.5s, 并能连续转换照明状态10 次;
5.5 设置状态指示灯: 应设置等待( 红) 、 充电( 绿) 、 故障( 黄) 状态指示灯。
5.6 工作时间及充、 放电功能: 应急工作时间应不小于30min, 灯具电池放电终止终止电压应不低于额定电压的85%, 并应有防过充电、 过放电保护。
5.7 疏散指示方向和图形: 应正确指示疏散口, 奔跑方向与箭头指示方向一致, 图形、 文字与尺寸应符合规范。
5.8 疏散指示应急照明的照度: 应急照明灯照度不低于0.5LX, 疏散指示灯最低照度不低于1LX。消防控制室、 消防水泵房、 防烟排烟房、 配电室、 自备发电机房和电话总机房的应急照明的照度要求按下表:

部 位

消防
控制室

消防
水泵房

防烟排
烟机房

配电房

自备发
电机房

电话
总机房

照度( LX)
150
20
20
30
20
75

三、 消火栓灭火系统
工艺流程: 检验材料、 阀门 放线、 敷管 管网冲洗、 试压 管道刷漆 设备安装 设备单体试运转 系统试验 联动试验 竣工验收
1．放线、 敷管
1.1 施工前检验材料、 阀门、 管材和管件均应符合施工设计图要求和国
家现行有关标准的规定, 并应有出厂合格证。
1.2 严格按施工设计图要求进行放线、 敷管。
1.3 管材按施工图尺寸进行下料、 校直、 套丝、 去毛刺、 飞边, 清除管
道内部的杂物。
1.4 消防给水管安装, 给水管网采用无缝钢管卡箍沟槽式专用管件连接,
采用沟槽连接是近几年出现的一种新型管道连接方式, 分为沟槽式连接
和开孔式连接。卡箍沟槽式连接按以下工序进行:
1.5 施工准备:
a. 对管子进行测量, 确定其满足要求;
b. 准备好相应管径的成套连接件;
c. 检查机器, 使用状况良好。
1.5.2 沟槽式连接:
a. 管子的压制:
★ 用切管机将管子按所需长度切割, 切口应平整, 端面应垂直于管轴线,
误差不应超过外径的1.0%, 且最大不超过2mm。
★ 将需加工沟槽的管子水平架设在滚槽机和尾托架上;
★ 将管子端面与滚槽机止推面贴紧, 管轴线与滚槽机止推面呈90○。

24
★ 启动滚槽机电机, 同时缓慢压液压手柄, 利用上、 下压轮缓缓压出沟
槽;
★ 停止电机, 用游标卡尺量测沟槽的深度和宽度, 若不符合规范则重复
步骤4～5, 直至符合沟槽规范;
★ 当沟槽的深度和宽度符合要求时, 滚槽机卸荷, 取出管子;
★ 在滚槽机滚压沟槽过程中, 严禁管子移位( 纵向或角向移位) 。
b. 安装过程
★ 将橡胶密封圈套上接口部位的一端端部;
★ 将接口部位的另一端的管子、 配件或附件靠近已套上橡胶密封圈的一
端, 两端的端部应留有间隙, 间隙应符合标准要求;
★ 移动橡胶密封圈, 使橡胶密封圈位于接口中间部位;
★ 校直管道中轴线;
★ 在橡胶密封圈上涂抹润滑剂( 润滑剂可采用对橡胶无影响的肥皂水或
洗洁剂。)
★ 在接口位置的橡胶密封圈的外侧安放沟槽式接头, 确保接头内缘卡进
沟槽内, 并置于沟槽中间位置。
★ 用手力压紧卡箍的耳部;
★ 在卡箍螺孔位置, 穿上螺栓, 并均匀轮换拧紧螺母。
1.5.3 开孔式连接:
a. 管子的开孔
★ 将开孔机固定在管子预定开孔处;
★ 开启开孔机;
★ 操作开孔机旁边的杠杆, 缓慢压下, 并适时、 适量向钻头添加润滑剂

25
直至钻头在管子上钻完孔洞;
★ 开孔完毕, 抬起杠杆, 使开孔器复位;
★ 清理开孔部位的钻落金属块和残渣;
★ 孔洞处有毛刺时, 应用砂轮机或锉刀打磨光滑。
b. 安装过程
★ 将放置有橡胶密封圈的机械三通或机械四通的接头与孔洞中心对准,
和上另一半接头。
★ 用手压紧接头的耳部;
★ 在螺孔位置穿上螺栓, 并均匀轮换拧紧螺母;
★ 在机械三通或机械四通的支管部位接出支管时, 应将开孔式接头用扳
手卡住, 再进行支管的安装。
★ 有振动的场所和埋地管应采用柔性接头。其实场所应用刚性接头, 当
采用刚性接头时, 每隔4～5 个刚性接头应设置一个柔性接头。
★ 当采用机械三通、 四通接头时, 其开孔大小和开孔间距不应影响被开
孔管道的强度, 一般开孔最大直径应小于被开孔管道直径的1/2: 当
开孔直径大于被开孔管道直径的1/2时, 应采用卡箍三通、 四通管件。
1.6 管道的安装位置按设计施工图要求进行安装, 当设计无要求时, 管
道的中心线与梁、 柱、 楼板的最小距离按下表的规定进行安装:
公称直径( mm) 70 100 125 150 200
距离( mm) 70 100 125 150 200
1.7 管道支架、 吊架、 防晃支架的安装。
1.7.1 管道固定牢固, 水平管道支架或吊架之间的距离不大于以下规定:

26
公称直径( mm) 70 100 125 150 200
距离( m) 6 6.5 7 8 9.5
1.7.2 立管支架按以下规定进行:
( 1) 楼层高度≤5m, 设置1 个支架, >5m 不少于2 个。
( 2) 立管支架安装高度为1.3~1.5m, 同层2 个以上的支架须匀称安装。
1.7.3 防晃支架的安装按以下规定进行:
( 1) 配水管须在中点设1 个防晃支架( 管径≤50mm 以下可不设) ;
( 2) 配水管( 含干管、 支管) 的长度超过15m 时, 须设不少于1 个防晃
支架( 包括DN50 管) ;
( 3) 管径>50mm 的管道拐弯处( 包括三通及四通的位置) , 须设置1 个
防晃支架。
1.7.4 管道支架、 吊架、 防晃支架的型式( 见图七～图十) 、 材质、 加工
尺寸及焊接质量等应符合设计施工图要求和国家现行有关标准的规定。
图七 图八 图九 图十
1.7.4 竖直安装的配水干管应
在其始端和终端设防晃支架或
采用管卡固定, 其安装位置距地
在或楼面的距离
为1.5～1.8m。 图十一 图十二

27
1.8 管道穿过建筑物的变形缝时, 设置柔性接头( 见上图十一) 。穿过墙
体或楼板时加设套管, 套管长度不得小于墙体厚度, 或应高出楼面或地
面50mm( 见图十二) ; 管道的接缝不得位于套管内。套管与管道的间隙
间采用石棉绳、 水泥材料填塞密实。
1.9 管道横向安装宜设0.002～0.005 的坡度, 且应坡向排水管。
1.10 阀门安装:
1.10.1 阀门安装前作耐压强度及严密性试验, 其试验结果应符合设计要
求和规范中规定, 试验从每批( 同牌号、 同规格、 同型号) 数量中抽查
10%, 且不少于1 个, 如有漏裂等不合格的应再抽查20%; 仍有不合格则
必须逐个试验, 对于安装在主干管起切管作用的闭路阀门, 应逐个作强
度和严密试验;
1.10.2 阀门安装位置、 进出口方向应正确, 连接牢固、 紧密, 启闭灵活、
朝向合理, 阀门表面应洁净, 阀门操作手柄应便于操作;
1.10.3 阀门安装法兰应对接平行、 紧密, 与管道中心垂直, 螺母在同一
侧、 螺杆露出螺母长度一致、 且不大于螺杆直径的1/2, 衬垫材质应符
合设计要求和施工规范规定, 且无双层。
1.11 减压孔板安装在管道内水流转弯处下游一侧的直管上, 且与转弯处
的距离不小于公称直径的两倍。
1.12 室外管道的敷设。
在土建已开始清理完建筑物四周的环境时方可进行。
1.12.1 根据设计施工图的布置进行, 在挖管沟以前, 应向建设方和监理
了解, 要齐该地下管网布置图及各种资料。
1.12.2 管道与建筑物的平面最小净距一般不宜小于3m, 因条件限制而缩

28
小间距时, 当管径为100～150m, 不宜小于1.5mm; 当管径为50～75mm
时, 不宜小于1.0m。当管
