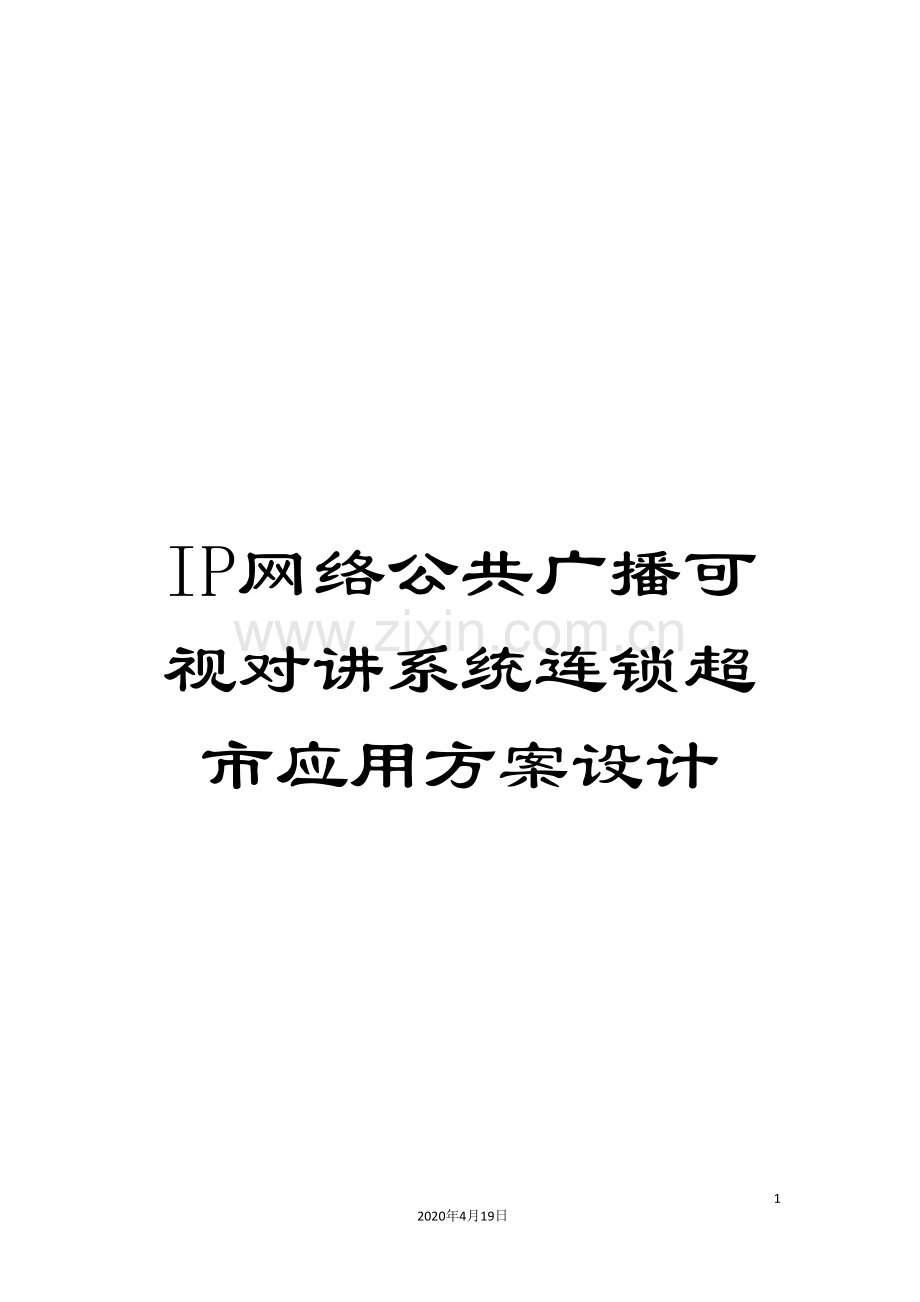

IP网络公共广播可视对讲系统连锁超市应用方案设计

23
2020年4月19日
文档仅供参考

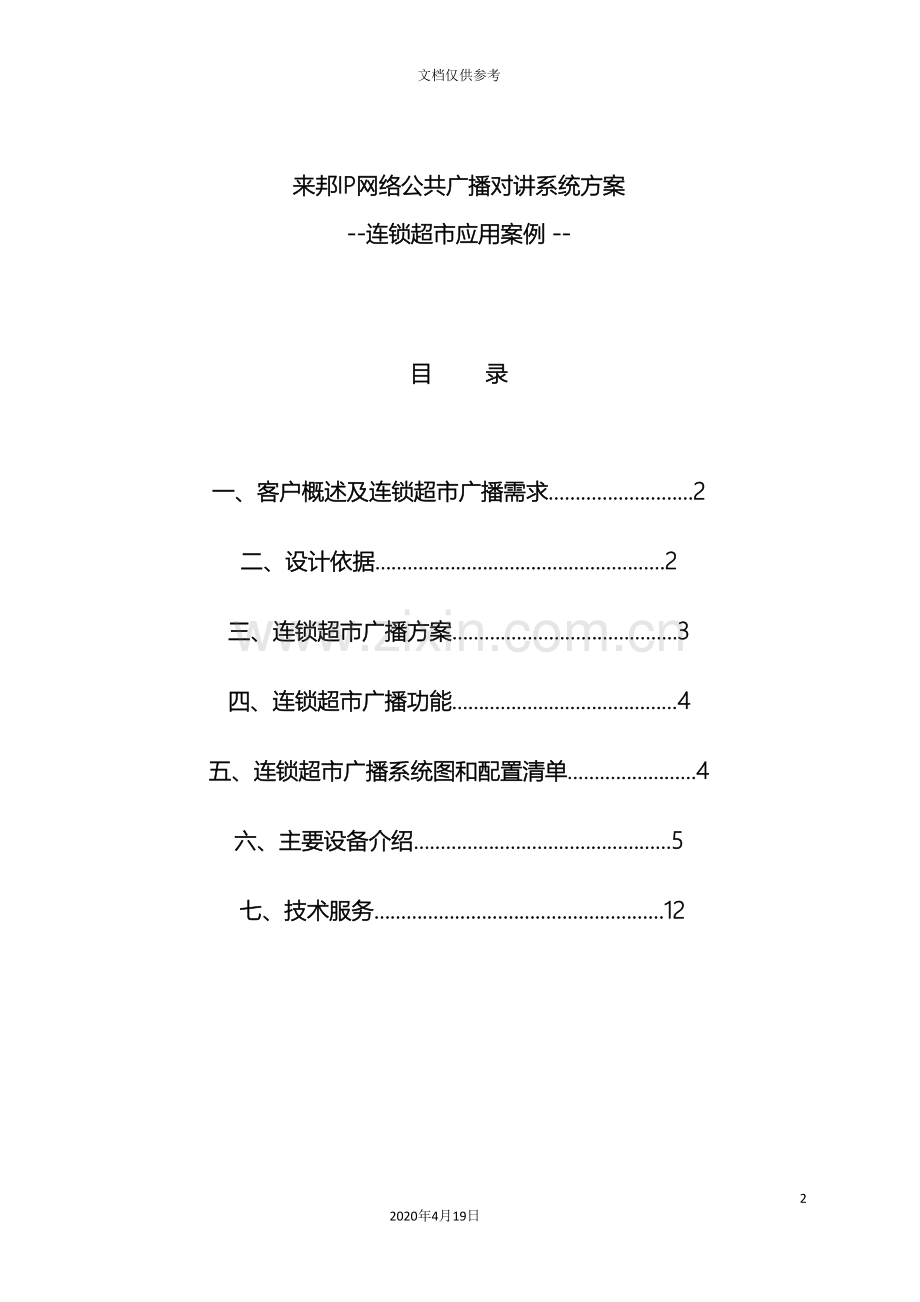

来邦IP网络公共广播对讲系统方案
--连锁超市应用案例 --

目 录

一、客户概述及连锁超市广播需求………………………2
二、设计依据………………………………………………2
三、连锁超市广播方案……………………………………3
四、连锁超市广播功能……………………………………4
五、连锁超市广播系统图和配置清单……………………4
六、主要设备介绍…………………………………………5
七、技术服务………………………………………………12

一、客户概述及连锁超市广播需求
某集团公司是国家商务部重点扶持的100家全国大型零售企业之一，也是国际百货协会唯一的中国零售企业会员。集团旗下拥有多家控股公司，业态涉及大型综合超市、精品超市及百货店等，截止 一季度，已在全国20个省市、自治区的48个重点城市拥有80多家万米以上大型店铺。集团建立了覆盖全国的连锁零售网络，拥有中国一流的商业管理资源、商品资源、品牌资源和人才资源，集团已成为中国零售业知名品牌。为统一集团形象，加强对各超市、百货店等下属单位的管理，全面提升集团的精神面貌，集团决定投资兴建超市网络广播系统。其具体要求如下：
 1、总部可向所有下属连锁超市、精品超市、百货店及其它下属单位，进行定点、定组或统一广播背景音乐广播或领导讲话。
 2、应兼容连锁超市、精品超市、百货店及其它下属单位现有定压广播系统，不影响其作为独立广播系统使用。
3、举办促销活动，连锁超市、精品超市、百货店及其它下属单位能经过本广播系统进行现场活动转播。
 4、连锁超市、精品超市、百货店及其它下属单位能够任意点播总部的音频。
 5、总部、连锁超市、精品超市、百货店及其它下属单位之间可进行任意双向语音交流。
 6、集团CEO、运营部经理等，可远程广播管理。

二、设计依据
以甲方提供的场地图纸和系统功能要求为依据；
   依照甲方提出的扩声要求，并根据背景音乐广播的需要；
   根据来邦公司多年来对IP网络公共网络对讲系统设计的经验和理解，考虑系统用途的先进性和功能扩展性；
   《参考“民用建筑电气设计规范”》；
   《调音台基本特性测量方法》GB9003；
   《建筑设计防火规范》GBJ16-37；
   《火灾自动报警设计规范》GBJ/16-88；
   《火灾自动报警系统施工及验收规范》GBJ50166-92；
   《中国电气装置安装工程施工及验收规范》GBJ/232-92；
   《语言清晰度指数的计算方法》GB/T15485；
   《声频放大器测量方法》GB9001-88；
   《传声器测量方法》GB9401-88；
   《传声器的主要性能测量方法》GB9396-88；
   《信息技术设备包括电气设备的安全》GB4943-95；
   《电子设备雷击保护导则》GB7450-87 ；
   《公共广播系统工程技术规范》GB50200-94 ；
   《工业企业通信设计规范》GBJ42-81；
   《建筑与建筑群综合布线系统工程设计规范》GB/T50311- ；
   《民用建筑电气设计规范》JGJ/T16-92。

三、连锁超市广播方案
 1、总部：与传统公共广播不同，能够不用DVD/VCD、卡座、数字调谐器等模拟设备，直接用电脑访问IP网络广播主机(NW-600)，把多种格式数字文件直接复制到IP网络广播主机中组成总部多元播出节目源，播出数字节目经过已有IP网络（包含局域网Lan、广域网Wan、互联网Internet）传输到超市或其它下属单位，可由IP网络广播主机(NW-600)设置定时开关播放，设置IP网络点播软件(NW-32)一套（电脑自购），能够储存32套广播音频节目在电脑中，由设置在下属单位或超市的 控制面板(NW-C)在前端点播喜欢的节目；可按预先设定的周期节目列表，定时自动对下属单位或超市IP网络广播主机（NW-30）--分控广播主机下的音视频终端、IP网络对讲分机进行MP3文件广播；总部广播站IP网络广播主机（NW-600）可对任意超市或其它下属单位音频终端或IP网络对讲分机进行寻呼喊话；IP网络广播主机（NW-600）可与下属单位或超市分控广播主机（NW-30）双向可视对讲；设置一台IP网络地址盒，需要申请固定IP用于IP网络广播主机、IP网络广播寻呼可视主机、IP网络对讲分机的IP地址注册查询、sip服务、音视频代理等，实现广播系统跨互联网正常工作。
 2、集团CEO、运营部经理办公室：企业CEO、运营经理或其它管理机构，各设IP网络广播寻呼可视主机（NLS-99Q）一台，可在任意地点经过互联网，可直接输入总部，下属单位或超市广播主机、音视频终端、IP网络对讲分机号码进行广播对讲或喊话。可对设置在超市出入口或其它地方的IP网络对讲分机进行监听，分机处无任何察觉。
 3、超市或其它下属单位：超市或其它下属单位设IP网络广播主机(NW-30)、广播对讲终端(NW-E)，纯后级功放10台、吸顶/壁挂喇叭546只，IP网络金属防暴监视分机（NLS-AE3-S）计18台； 广播对讲终端和IP网络金属防暴监视分机可自动接收总部广播站NW-600、本地广播站NW-30的广播，在商场或下属单位出入口设置IP网络金属防暴监视分机，该分机可与总部广播站、本地广播站双向呼叫对讲，在遇到意外情况的时候方便联系，提高工作效率和商场安全；在公共区域能够经过音频控制面板（NW-C）点播IP网络点播软件（NW-R32）中的音频节目。在消防中心设置IP网络广播消防矩阵(NW-X32)，与来邦IP网络公共广播对讲系统对接，在遇到火情时触发广播系统实现消防广播，最大限度减少人员和经济损失。

 四、连锁超市广播功能
 1、基于IP网络构建，能够跨Internet、WAN、LAN进行网络广播。
 2、智能软件集中管理，分布式使用，总部能够集中管理和使用。各个超市或其它下属单位也能够自主的使用。
 3、超市或其它下属单位能够对其它的超市或其它下属单位进行广播。
 4、超市或其它下属单位内部是一个完整的广播系统，满足日常的广播需要；如自动音乐上下班铃声，背景音乐等。
 5、系统基于IP地址寻址，调整扩展简单，随着集团的发展，能够随时增加和更改广播点。
 6、集团CEO、运营经理能够远程管理各个广播子系统。
 7、集团领导能够随时随地经过TCP/IP网络远程对任意超市或其它下属单位进行网络广播。

 五、连锁超市广播系统图和配置清单

系
统
配
置
清
单
产品名称
产品型号
单位
数量
IP网络广播主机
NW-600
台
1
IP网络三十路广播主机
NW-30
台
8
IP网络广播寻呼可视主机
NLS-99Q
台
2
广播对讲终端
NW-E
台
8
IP网络金属防暴监视对讲分机
NLS-AE3-S
台
18
IP网络地址盒
NL-SE
台
1
IP网络点播软件
NW-R32
套
1
IP网络广播消防矩阵
NW-X32
台
1
纯后级定压功放（350W）
\
台
8
纯后级定压功放（100W）
\
台
2
壁挂音箱
\
个
488
防水音柱
\
个
12
蘑菇草地音箱（黄、红、绿）
\
个
36
号角（70V～100V）
\
个
10

六、主要设备介绍
1、IP网络广播主机（型号：NW-600）：
产品特点：
● 一般放置在主控广播室的桌面上。可作总控广播主机使用。
● 全数字IP网络广播主机，基于网络传输，采用10.2寸数字真彩屏，智能全触摸式操作，含32GB的SD卡，低照度CMOS彩色摄像头，嵌入式操作系统，无惧病毒侵扰，尽显高档美观。
● 基于网络传输，1台IP网络总控广播主机可管理10台IP网络分控广播主机。
● 有全区广播功能。可对所有分控广播主机下的音频终端、IP网络对讲分机进行MP3文件广播或喊话。
● 有分区广播功能。可分别对四个区的分控广播主机、音频终端、IP网络对讲分机进行MP3文件分区广播或喊话。
● 有分控喊话功能。可对所有分控广播主机喊话。
● 有定时广播功能。可按预先设定的周期节目列表，定时自动对分控广播 主机的音频终端、IP网络对讲分机进行MP3文件广播。
● 有增加广播对象功能。可将局域网内其它广播主机加入本广播系统内，可对该广播主机的音频终端、IP网络对讲分机进行MP3文件广播或喊话。
● 有音频输入广播功能，可接入网络收音机，可对音频终端、IP网络对讲分机播放收音广播。
● 有消防广播强切功能，当有消防报警时，自动将所报警的音视频终端的声音打开，并强切到最大音量。
● 有免提和手柄两种通话方式，采用先进的回音消除技术，内置高灵敏度话筒及喇叭。融入了来邦自主知识产权的数字音视频技术，高清晰可视对讲，采用MP3、G711（16K）音频编解码方式，广播级音质，声音逼真、清晰、宏亮。
● 可与系统内的其它广播主机、IP网络对讲分机双向可视对讲。
● 可显示每路IP网络对讲分机的报警、对讲状态，并能相互对讲。
● 有监听、自动循环监听功能。监听时，IP网络对讲分机处无任何察觉。
● 有485通讯接口、报警输出口。
● 有录音查询功能，可记录报警日志、呼叫开始时间、呼叫等待时间、通话开始时间、通话时间，并能对已录下的录音文件进行查询播放，也可将录音文件导出至电脑进行播放。
● 安装简捷，用RJ45标准网线，插入路由器LAN端(或交换机)任一端口。
● 接口方式：RJ45网络接口。
● 供电方式：外接直流电源。
● 随机附送开关电源，14V/2A。
● 尺寸：320x220x102mm(LxWxH)。

2、IP网络广播主机（型号：三十路广播NW-30）：
产品特点：
● 一般放置在分控广播室的桌面上。有多级管理设置功能，可作分控广播主机使用。
● 全数字IP网络广播主机，基于网络传输，采用10.2寸数字真彩屏，智能全触摸式操作，含32GB的SD卡，低照度CMOS彩色摄像头，嵌入式操作系统，无惧病毒侵扰，尽显高档美观。
● 可管理30个广播音视频终端或IP网络对讲分机。
● 有全区广播功能。可同时对所有音频终端、IP网络对讲分机进行MP3文件广播或喊话。
● 有分区广播功能。可分别对四个区的音频终端、IP网络对讲分机进行MP3文件分区广播或喊话。
● 有定时广播功能。可按预先设定的周期节目列表，定时自动对音频终端、 IP网络对讲分机进行MP3文件广播。
● 有增加广播对象功能。可将局域网内其它广播主机加入本广播系统内，可对该广播主机的音频终端、IP网络对讲分机进行MP3文件广播或喊话。
● 有音频输入广播功能，可接入网络收音机，可对音频终端、IP网络对讲分机播放收音广播。
● 有消防广播强切功能，当有消防报警时，自动将所报警的音视频终端的声音打开，并强切到最大音量。
● 有免提和手柄两种通话方式，采用先进的回音消除技术，内置高灵敏度话筒及喇叭。融入了来邦自主知识产权的数字音视频技术，高清晰可视对讲，采用MP3、G711（16K）的音频编解码方式，广播级音质，声音逼真、清晰、宏亮。
● 可与系统内的其它广播主机、IP网络对讲分机双向可视对讲。
● 可显示每路IP网络对讲分机的报警、对讲状态，并能相互对讲。
● 有监听、自动循环监听功能。监听时，IP网络对讲分机处无任何察觉。
● 有485通讯接口、报警输出口。
● 有录音查询功能，可记录报警日志、呼叫开始时间、呼叫等待时间、通话开始时间、通话时间，并能对已录下的录音文件进行查询播放，也可将录音文件导出至电脑进行播放。
● 安装简捷，用RJ45标准网线，插入路由器LAN端(或交换机)任一端口。
● 接口方式：RJ45网络接口。
● 供电方式：外接直流电源。
● 随机附送开关电源，14V/2A。
● 尺寸：320x220x102mm(LxWxH)。

3、IP网络广播寻呼可视主机（型号：NLS-99Q）：
产品特点：
● 一般放置在领导办公室的桌面上。
● 采用3.5寸数字真彩屏，低照度CMOS彩色摄像头，linux操作系统，界面高档美观。
● 经过局域网传输，可管理600台广播主机和七万多台广播音视频终端或IP网络对讲分机；可任意呼叫系统内的广播主机或广播音视频终端和分机，并进行可视对讲。
● 采用高性能会议话筒，触摸式按键，可直接输入分机编号进行可视对讲。
● 免提按键双向通话，采用先进的回音消除技术，内置高灵敏度话筒及喇叭。融入了来邦自主知识产权的数字音视频技术，高清晰可视对讲，采用MP3、G711（16K）音频编解码方式，广播级音质，声音逼真、清晰、 宏亮。
● 有监听功能。监听时，分机处无任何察觉。
● 只接受广播主机呼叫，可对系统内的广播主机或广播音视频终端和分机 进行呼叫、可视对讲。
● 有通话保密功能。对传输中的数据进行加密，以防止她人窃听利用，使通话更安全。
● 有485通讯接口
● 安装简捷，用RJ45标准网线，插入路由器LAN端(或交换机)任一端口。
● 接口方式：RJ45网络接口。
● 供电方式：外接直流电源。
● 随机附送开关电源，12V/0.5A。
● 尺寸：230x140x45mm(LxWxH)。
● 话筒长度：260mm。

4、广播对讲终端（型号：NW-E）：
产品特点：
● 壁挂式设计， 一般安装在学校教室、办公室、宾馆客房、办公大厅、公共区。
● 有网络广播功能。可经过局域网接收广播主机的MP3文件广播或喊话。
● 有消防广播强切功能，当有消防报警时，自动将对讲终端的声音打开，并强切到最大音量。
● 采用先进的回音消除技术。融入了来邦自主知识产权的数字音频技术，采用MP3、G711（16K）音频编解码方式，广播级音质，声音逼真、清晰、宏亮。
● 配合控制面板（型号：NW-C）可进行频道点播、音量大小调节；有呼叫、报警、对讲功能，能与广播主机双向对讲，能接收广播主机的监听。
● 配合报警对讲按钮（型号：NW-AN1）使用，有呼叫、报警、对讲功能，能与IP网络主机双向对讲，能接收IP网络主机的监听。
● 安装简捷，与功放间一条音频线连接；与网络交换机间一条网线连接。
● 可增加POE模块（需付市场价：200.00元）或 外接POE接线盒（需付市场价：300.00元）使用，由POE交换机经过网线供电。
● 随机附送电源，DC14V/2A 。
● 接口方式：RJ45网络接口。
● 尺寸：155x147x41mm(LxWxH)。

5、控制面板（型号：NW-C）：
产品特点：
● 配套上面的广播对讲终端（型号：NW-E，NW-EP）使用，四芯线相连；与广播对讲终端之间的连线，最长可达100米。
 ● 嵌入式安装，依据国标86盒设计尺寸，含安装底盒，一般安装在墙壁上。
 ● 有内置咪头，可呼叫广播主机并能双向对讲；可接收广播主机的监听。
 ● 有2位LED显示，32个频道点播、16级音量调节。
 ● 面板尺寸：86x86x8mm(LxWxH)。
 ● 安装底盒尺寸：77x77x37mm(LxWxH)。

6、IP网络金属防暴监视对讲分机（型号：NLS-AE3-S）：
产品特点：
● 分机内置低照度CMOS彩色摄像头； 嵌入式安装，linux操作系统，基于局域网传输，外形别致精美，一般安装在需要对讲的墙壁上（如：门卫、保安亭等）。
● 采用铝合金面板，含ABS防火安装底盒、支撑杆及内六角固定螺丝，具有防拆、防人为暴力破坏功能。
● 可经过web界面设定分机编码。
● 采用先进的回音消除技术，内置高灵敏度话筒、喇叭。融入了来邦自主知识产权的数字音视频技术，采用MP3、G711（16K）音频编解码方式，广播级音质，声音逼真、清晰、宏亮。
● 可作为广播音视频终端，接收广播主机的MP3文件广播或喊话。
● 可向IP网络对讲主机(或广播主机)报警及双向对讲。
● 有大声喧哗报警功能，即：设置分机处于持续喧哗并超过一定分贝时， 可自动向IP网络对讲主机(或广播主机)发出报警。
● 可外接报警按钮和解除按钮（报警按钮：可代替本分机上的呼叫/报警键，向主机发出报警；解除按钮：可解除本分机的报警）。
● 有开关量输出，可外接报警联动设备。
● 可外接咪头、喇叭、有源音箱。
● 可外接三色门灯。
● 可作监听头用。
● 有录音输出端口，可配合语音卡、硬盘录像机等同步录像、录音。
● 安装简捷，用RJ45标准网线，插入路由器LAN端(或交换机)任一端口。
● 可增加POE模块（需付市场价：200.00元）或 外接POE接线盒（需付市场价：300.00元）使用，由POE交换机经过网线供电。
● 接口方式：RJ45网络接口。
● 供电方式：外接直流电源供电或集中直流供电。
● 工作电压：DC12V～18V。
● 工作电流：最大300mA。
● 随机附送电源，DC12V/0.5A 1个。
● 金属外壳尺寸：110x200x2mm(LxWxH)。
● 安装底盒尺寸：90x180x60mm(LxWxH)。

7、IP网络地址盒（型号：NL-SE）
产品特点：
● 系统必配。一套系统只需配一台此IP网络地址盒，需要安置在系统内所有广播主机、对讲主机、对讲分机都能访问到的位置：
   1、当广播主机、对讲主机、对讲分机全部在局域网（LAN）内同一网段时，地址盒的IP定为该网段的任意有效IP；
   2、当广播主机、对讲主机、对讲分机在局域网（LAN）内跨网段时，地址盒的IP必须定为最上层网段（所有广播主机、对讲主机、对讲分机都能访问到）的IP；
   3、当广播主机、对讲主机、对讲分机在广域网（WAN）时，地址盒的IP必须定为广域网（WAN）内的静态IP。
 ● 用于广播主机、对讲主机、对讲分机的IP地址注册查询、sip服务、音视频代理等。
 ● 预装操作系统、数据库及来邦代理软件等。
 ● 接口方式：RJ45网络接口。
 ● 供电方式：外接直流电源。
 ● 工作电压：DC12V。
 ● 工作电流：80～150mA。
 ● 随机附送电源，DC12V/0.5A 1个。
 ● 尺寸：195x125x43mm(LxWxH)。

8、IP网络点播服务器（型号：NW-R32）：
产品特点：
● 软件形式，安装于服务器或PC电脑（服务器、PC电脑自备），一般放在广播室，网线连接局域网内。
 ● 可设32个频道，每个频道内可放置多个音频文件(Mp3、Wav)，音频文件经过局域网传输到点播终端。
 ● 广播对讲终端(型号：NW-E、型号：NW-EP)可由控制面板(型号：NW-C)点播任意频道。

9、IP网络广播消防矩阵（型号：NW-X32）：
产品特点：
● 一般放在消防控制中心，连接消防系统和广播局域网中。
● 32防区消防报警接口，可扩展到320路防区。
● 报警防区对应LED显示，可对任一防区添加何意报警音频终端、播放任意消防报警的MP3文件。
● 有消防广播强切功能，当有消防报警时，自动将所报警的音视频终端的声音打开，并强切到最大音量。
● 常开或常闭输入，局域网内TCP/IP输出，方便安装调试。
● 嵌入式软件，稳定方便，内置数码语音报警播放器，语音播放报警防区。
● 附送16GB SD卡存储报警文件，管理方便。
● 尺寸：245x316x88mm(LxWxH)。

10、定压功放（型号：VL-9040D）：
产品特点：
● 一般用在有2套以上喇叭的前端。
 ● 超薄型，体积小巧，外形美观。
 ● 可带3-5W的天花喇叭（3-5个）。
 ● 单音源传输，定压定阻输出，1路话筒输入，1路AUX输入，1路输出。
 ● 输入电压：AC 220V。
 ● 输出功率：25W。
 ● 输出方式：4-16Ω/100V。
 ● 功耗：40W。
 ● 尺寸：319x256x38mm(LxWxH)。

七、技术服务
来邦具有专业的售前服务、对合作伙伴专业培训(包括售前方案，产品和安装调试、维护保养)、24小时的QQ和电话服务、400咨询服务和一年免费包换，三年内包修，保修期外只收取成本费的超长售后服务。
