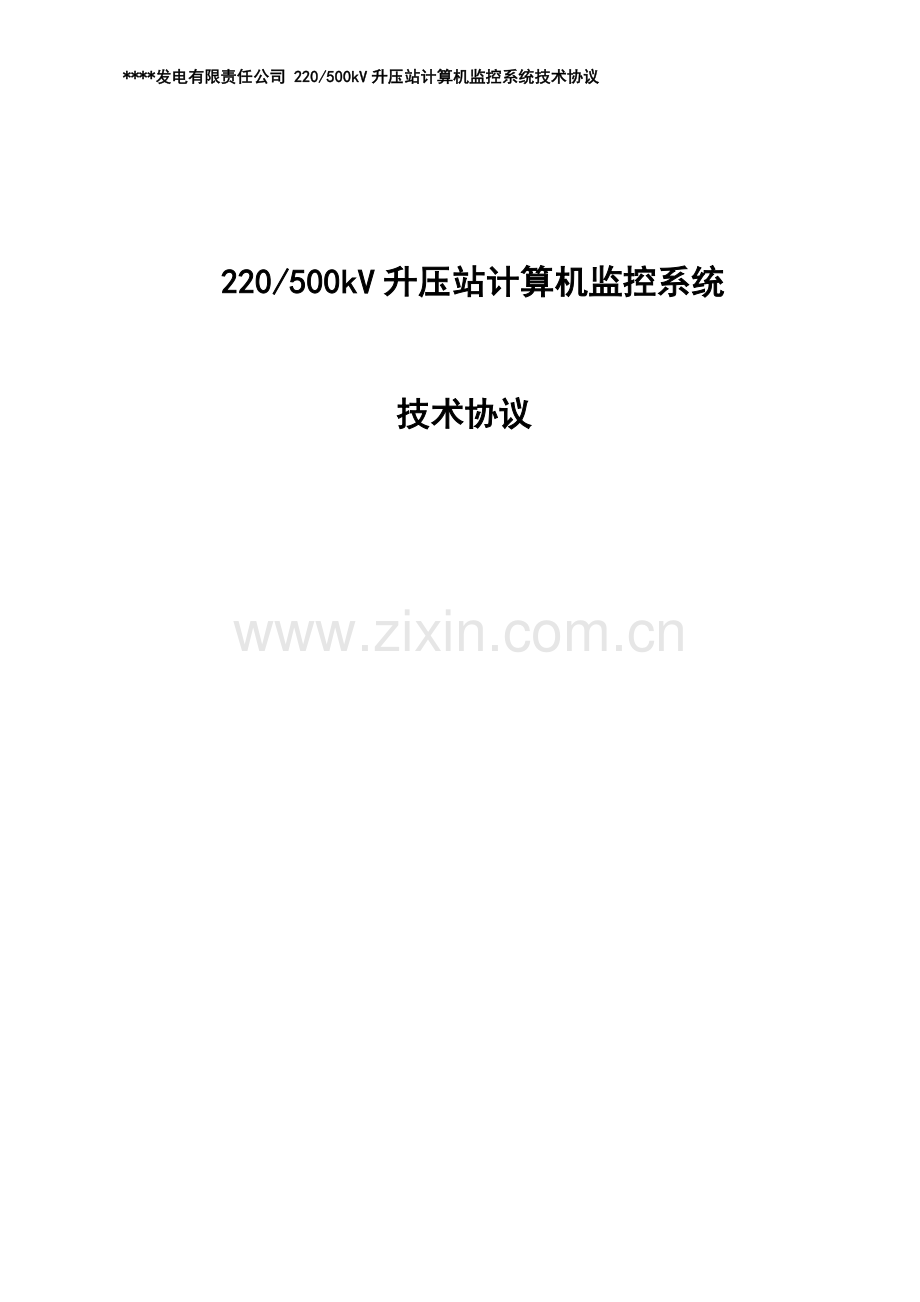

220/500kV升压站计算机监控系统

技术协议

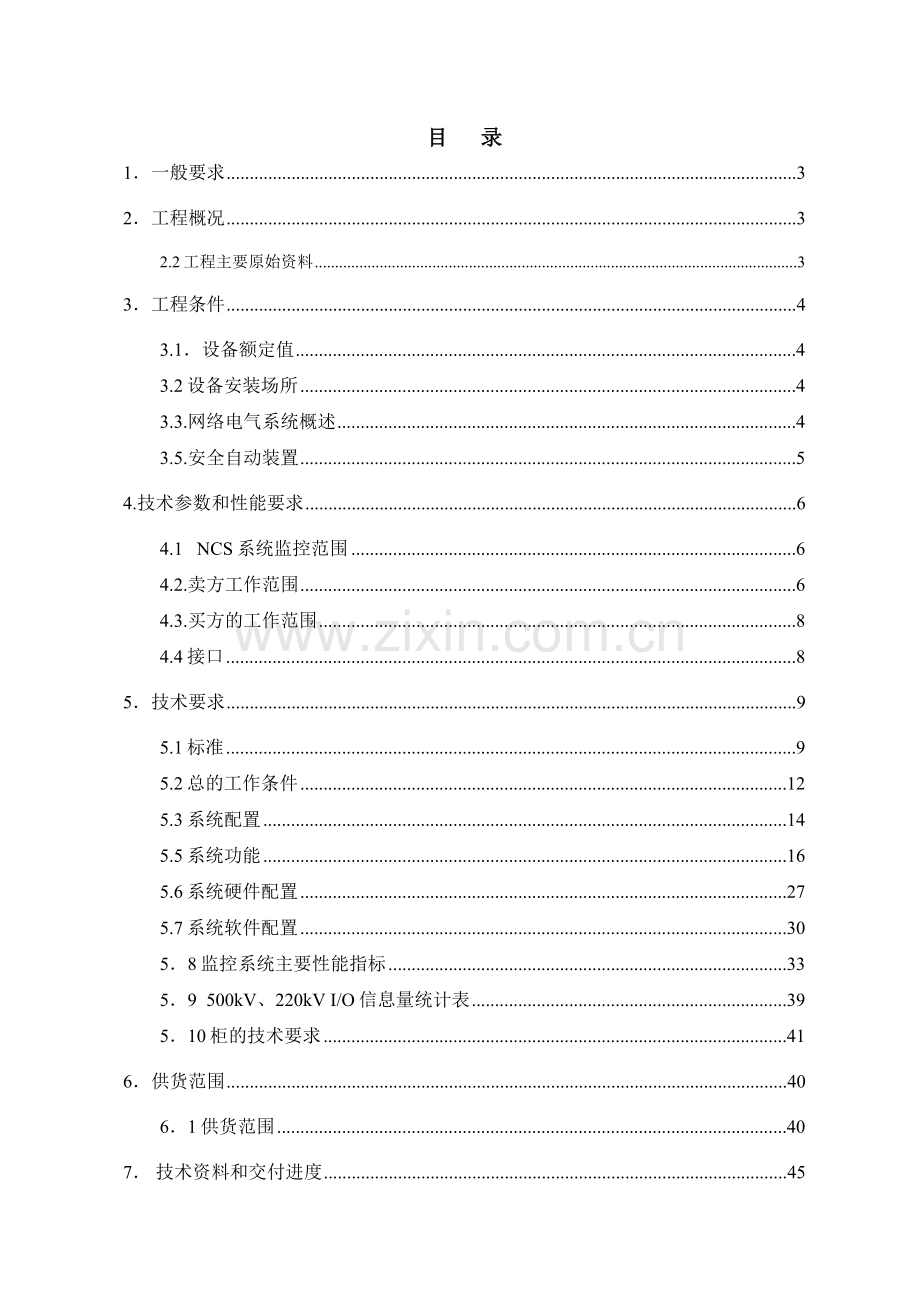

目 录
1．一般要求 3
2．工程概况 3
2.2工程主要原始资料 3
3．工程条件 4
3.1．设备额定值 4
3.2设备安装场所 4
3.3.网络电气系统概述 4
3.5.安全自动装置 5
4.技术参数和性能要求 6
4.1 NCS系统监控范围 6
4.2.卖方工作范围 6
4.3.买方的工作范围 8
4.4接口 8
5．技术要求 9
5.1标准 9
5.2总的工作条件 12
5.3系统配置 14
5.5系统功能 16
5.6系统硬件配置 27
5.7系统软件配置 30
5．8监控系统主要性能指标 33
5．9 500kV、220kV I/O信息量统计表 39
5．10柜的技术要求 41
6．供货范围 40
6．1供货范围 40
7． 技术资料和交付进度 45
7.1一般要求 45
7.2供确认和了解的图纸和资料 48
7.3设计的图纸 49
8. 监造、检验/试验和性能验收试验 53
8．1 概述 53
8．2. 工厂检验 53
8.3 工厂验收 54
8.4 现场验收 56
9. 技术服务和联络 58
9.1 卖方现场技术服务 58
9.2 培训 59
9.3 设计联络 60

****发电有限责任公司 220/500kV升压站计算机监控系统技术协议
1．一般要求
1.1. 本技术协议适用于**发电有限责任公司220kV/500kV升压站计算机监控系统，它提出了该设备的功能设计、系统结构、性能、安装和试验等方面的技术要求。
1.2. 买方在本技术协议中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，卖方提供一套满足本技术协议和所列标准要求的高质量产品及其相应服务。
1.3. 卖方在设备设计和制造中所涉及的各项规程，协议和标准必须遵循现行最新版本的中国国家标准。本技术协议中使用的标准如与卖方所执行的标准发生矛盾时，按较高标准执行。
1.4. 在签定合同之后，买方有权提出因协议、标准或规程发生变化而产生的一些补充要求，具体项目由买、卖双方共同商定。
1.5. 本工程采用KKS标识系统。卖方在中标后提供的技术资料（包括图纸）和设备标识必须有KKS编码。具体标识要求由设计院提出，在设计联络会上讨论确定。
2．工程概况
2.1 工程概况
**电厂 一、二、三 期工程安装了四台300MW燃煤汽轮发电机组。本期扩建2×600MW超临界燃煤汽轮发电机组。
2.2工程主要原始资料
2.2.1气象资料
电厂厂址多年主要气象要素如下：
历年平均气压 1006.7 hpa
历年平均气温 15 ℃
极端最高气温 42.6 ℃
极端最低气温 -18.8 ℃
历年平均相对湿度 67 %
历年平均年降水量 742.4 mm
历年最大年降水量 1323.6 mm
历年最小年降水量 373.9 mm
历年最大积雪深度 22 cm
土壤最大冻结深度 14 cm
历年最大风速 39.7 m/s
三十年一遇10m高10分钟平均最大风速： 39.7 m/s夏季（6、7、8月）主导风向为：NE，频率9 %
2.2.2 冬季（12月～2月）主导风向为：NE ，频率14 %
2.2.3地震烈度
厂区地震基本烈度为6度，设计基本地震加速度0.05g，按近震考虑。基础采用天然基础，场地土类别：I类。
2.2.4污秽等级： IV级
3．工程条件
3.1．设备额定值
额定交流电压：380/220V，50Hz
额定直流电压： 220V
CT二次额定电流：1A（500kV），1A（220kV联络变）， 5A（220kV线路等和400V站用电源）
PT二次额定电压： 100/V，100V
3.2设备安装场所
3.2.1安装地点：网控楼继电器室
3.2.2安装方式：非靠墙安装，柜前后均可检修；
3.3.网络电气系统概述
3.3.1.500kV升压站
500kV升压站为一个半断路器接线方式。原有三回进线为#3机和#4机经主变压器的进线，另一回进线是联变将500kV系统与220kV系统进行联络，同时又向#3、4机组的启备变提供电源；三回出线为500kV#1线、#2线、#3线。其中#2线、#3线各有一台三相并联电抗器，本次扩建#5～#6机组两回进线和另外一回出线。每回出线和进线设有三相电压互感器用于测量、保护和同期使用。每段母线设有单相电压互感器用于测量和同步。
500KV系统每串配置4只CT，边开关各配有一只CT，中开关配有两只CT。
500KV每只开关同期电压选取均为4个，根据运行方式的不同，按照就近优先的原则选择2个同期电压，选择方式由NCS实现。
3.3.2.220kV升压站
220kV升压站为双母线加旁路的接线方式，共有14个间隔，其中6条线路、2台机组、2台启备变、1台并联电抗器、1个旁路专用间隔、1个母联间隔、1个联变中压侧间隔。220kV双母线各设有三相电压互感器用于测量、保护和同期等，旁母设有一只单相PT用于测量和同期。每条线路均设有三相电压互感器用于关口计量和同期，联变中压设有一只单相PT用于同期。
3.3.3网控380V系统
500kV、220kV升压站有两台网控变分别向两段低压动力中心供电，网控变电源分别取自#4机组6kV8段和#2机组6kV4段。
3.3.4.升压站网络直流系统
500kV、220kV升压站设控制和保护用直流电源系统有：220V、48V直流系统，由蓄电池组、蓄电池充电器和带有必要仪表的直流配电盘构成，每种电压等级的直流系统有2组。载波用48V直流系统有2组。
3.3.5网控楼监控系统用UPS系统：现有一套230V、10KVA的单相UPS电源。
3.4.保护装置
故障录波器、继电保护装置独立于NCS系统，采用独立保护装置，继电保护跳闸信号采用硬接线直接接到断路器跳闸回路，以保证断路器跳闸的可靠性。
3.5.安全自动装置
3.5.1. RTU型号为GR90，具有当地功能，与**网局通过电力调度数据专网连接，与**省电力公司通过载波通道连接。RTU接受**中调下发的AVC调节指令，通过AVC上位机和下位机调节#1、2发电机的无功，从而控制220KV母线电压。RTU和AVC上位机和下位机之间用通信方式连接。上位机可接受值长的控制指令。RTU还接受AGC调节指令，通过硬接线将指令下发到#1-4发电机，实现遥调功能。
3.5.1.1. 微机稳措装置为**科技大学生产的QWD型区域稳定控制装置。
3.5.1.2. 电量计费系统（FAG）有两套，**网局用计费系统通过**电力调度数据网连接，省局FAG通过电话拨号连接，省局FAG具有当地功能。
3.5.1.3. 防误闭锁装置：珠海优特电力科技股份有限公司生产的DNBS-III型汉显微机防误闭锁装置（落地式旋钮模拟盘），2004年防误闭锁装置软件经过升级。
3.5.1.4. **省电力市场即时信息系统：RTU接受**中调下发的机组发电有功计划，每15分钟刷新一次，值长根据此指令调节机组出力。
4.技术参数和性能要求
4.1 NCS系统监控范围
·500kV升压站所有的断路器、隔离开关、接地刀闸等设备
·220kV升压站所有的断路器、隔离开关、接地刀闸等设备
·网络继电保护和自动装置：RTU、微机稳措装置、**省调电量计费系统、**网调电量计费系统、**网调调度专用数据网、继电保护及故障信息管理系统（待建）等。
·站用电源：#1、2网控变，380V网控1段，380V网控2段
·网络UPS不停电电源
·网络直流电源系统
载波通信信号
4.2.卖方工作范围
提供满足技术协议要求所必须的硬件、软件和设备设计、制造、工厂试验、包装,运输,并提供现场的安装指导、调试和试验、现场验收指导等技术服务。卖方的工作范围将包括下列内容，但不仅仅限于此内容。
4.2.1 买方新旧设备交替时，如RTU、防误闭锁装置、AVC、AGC等装置功能由原有设备向NCS中转移时，卖方协助买方提供必要的方案、措施等完成上述功能正常实现。
4.2.2负责计算机监控系统的参数设计、数据库和画面生成、生成符合买方要求的调度端远动信息表。提供组态工具，进行组态和系统调试，达到本协议规定的全部功能要求和性能指标，由设计院向买方提供最终Ｉ/Ｏ清单。
4.2.3 卖方在买方协助下进行现场NCS复置、AI/AO的精度试验、DI/DO的通道试验、通电启动和进行调试，使所供NCS能令人满意地控制设备运行，达到NCS的全部功能要求，并保证系统可利用率达到要求。
4.2.4 向买方提供NCS运行所必需的系统文件，使买方能组态、维护、修改和调试NCS，并负责项目所供设备所需的资料和文件的收集、整理工作，在工程完工阶段将完整的资料交付买方。
4.2.5提供供货设备的设计、制造,安装和运行等方面的说明书。
4.2.6 提供必须的安装详图和安装指导（卖方提供柜体端子排以内的所有硬件设备及线缆，并完成柜内安装、连接工作）。
4.2.7 卖方提供买方进行工厂验收的必要条件及验收大纲（需经买方确认）。
4.2.8 卖方提供型式试验和常规试验数据，以便确认供货设备能否满足所有的性能要求。
4.2.9 卖方提供所供设备的图纸、制造和质量保证过程的一览表以及技术协议中规定的其它资料。
4.2.10买方负责同其他设备承包商的协调工作。卖方提供与远方调度端的通信接口，与调度的通信规约通过买方的现场测试。买方负责同500kV 升压站、220kV升压站设备承包商进行接口协调，卖方预留与DCS，MIS的通信接口等，并考虑所提供的各接口与DCS及SIS(或MIS)的安全隔离，配合SIS(MIS)的通讯接口实施工作。NCS与MIS（SIS）系统预留两套通信接口。原有老式保护，通过硬接线通信的方式接入NCS系统。
4.2.12对买方人员提供培训和保证期内的维修服务。
4.2.13.卖方提供NCS范围内设备所需的支撑底角，操作盘台，附件等。
4.2.14.如标准与技术协议有明显的冲突，则卖方在制造设备前，用书面形式将冲突和解决办法告知买方，并经买方确认后，才能进行设备制造。
4.2.15.在更换所用的准则、标准、规程或修改设备技术数据时，卖方有责任接受买方的选择。
4.3.买方的工作范围
买方将提供下列设备和服务：
4.3.1.所有的基础制作、屏柜安装。
4.3.2.所有从现场到卖方提供的NCS机柜的端子排、线缆的连接敷设工作。NCS自有网络的光缆熔接由卖方完成。
4.3.3.按卖方要求提供NCS接地和盘外接地所需电缆。
4.3.4.在卖方技术指导下，配合进行NCS的逻辑设计、显示画面等相关工作。
4.4接口
4.4.1接口范围：
NCS与其它各设备(包括:汽轮发电机组,500kV 、220kV升压站以及其它辅助系统等)之间的接口技术要求如下：
卖方提供NCS所需的UPS电源和NCS所需的交、直流电源馈线屏。
凡是与NCS设备的硬接线接口，卖方提供具体的柜面布置图和端子排图，并在端子图上标明信号或命令标识。
买方提供一份与其他系统设备有接口的设备清单。卖方提供所供设备的端子排图给买方。
卖方的接口还包括NCS系统与其它控制系统的硬接线联接。包括与500kV 、220kV升压站等的接口（关于同期，负荷指令，相关联锁，命令等）。卖方通过买方向其它设备供货商收集需要的资料以及提供资料，与买方一起同其它承包商协调所有相关的接口问题，在接口条件满足时有责任保证接口通畅，功能完善。
卖方设计和提供所供设备的接地方案（包括安全接地，电源接地，信号地等），并协调与网控楼继电器室主接地网的接口（或设计接地网实施方案）。一次接地网的接地电阻不大于0.5W。
4.4.2 接口处理：
卖方提供NCS合同内所有的设备，设备的附件或配套设备等；具备NCS与其它设备(包括:汽轮发电机组,500kV、220kV 升压站,机组控制系统，其它辅助系统等)之间的接口和NCS本侧接口的设备。
为了满足本协议的要求,卖方与本工程其他设备的承包商,设备供货商,买方和买方代表协商,处理好接口问题.包括如下但不限于以下各点:
(1)卖方向买方提供NCS直流系统电源需求容量。
(2)为了进行电气计算,继电器选型等,卖方提供需要买方提供的资料和数据清单.
(3)为了完成工程设计,需要由设计院提供所有测点清单及相关图纸。
(4)买方协助卖方完成柜间及与其它智能设备和系统通信电缆的敷设。
5．技术要求
5.1标准
5.1.1引用标准
DL/T 5149-2001 220KV-500KV升压站计算机监控系统设计技术规程
IEC801 工业过程测量和控制设备的电磁兼容
IEC60870-1 远动设备及系统 总则 一般原理和指导性协议
IEC60870-2 远动设备及系统 运行条件 环境条件和电源
IEC60870-3 远动设备及系统 接口 (电气特性)
IEC60870-4 远动设备及系统 性能要求
IEC60870-5 远动设备及系统 传输规约
IEC60870-5-101 远动设备及系统 传输规约 基本远动任务配套标准
IEC60870-5-102 远动设备及系统 传输规约 电力系统总加传输配套标准
IEC60870-5-103 远动设备机系统 传输规约 保护通信配套标准
IEC60870-5-104 远动设备及系统 传输规约（上网）TASE II
GB／T14598．9—1995 辐射静电试验
GB／T14598．10—1996 快速瞬变干扰试验
GB／T14598．13—1998 1兆赫脉冲群干扰试验
GB／T14598．14—1998 静电放电试验
DL／T671—1999 微机发电机变压器组保护装置通用技术条件
DL／T667—1999 继电保护设备信息接口配套标准
GB4858-84 电气继电器的绝缘试验
DL478-92 电力系统继电保护及安全自动装置通用技术条件
GB4208-1993 外壳防护等级(IP标志)
GB/T13702-1992 计算机软件分类与代码
GB/T15532-1995 计算机软件单元测试
GB/T14537-1993 量度继电器和保护装置的冲击和碰撞试验
GB/T6593-1996 电子测量仪器质量检测规则
GB/T17626.1-1998 电磁兼容 试验和测量技术 抗扰度试验总论
GB/T17626.2-1998 电磁兼容 试验和测量技术 静电放电抗扰度试验
GB/T17626.3-1998 电磁兼容 试验和测量技术 射频电磁场辐射抗扰度试验
GB/T17626.4-1998 电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度试验
GB/T17626.5-1998 电磁兼容 试验和测量技术 浪涌(冲击)抗扰度试验
GB/T17626.6-1998 电磁兼容 试验和测量技术 射频场感的传导骚扰抗扰度
GB/T17626.8-1998 电磁兼容 试验和测量技术 工频磁场抗扰度试验
GB/T17626.10-1998 电磁兼容 试验和测量技术 阻尼振荡磁电抗扰度试验
GB/T17626.11-1998 电磁兼容 试验和测量技术 电压暂降、短时中断和电压变化抗扰度试验
GB/T17626.12-1998 电磁兼容 试验和测量技术 振荡波抗扰度试验
IEC255-22-1 高频干扰试验标准
IEC255-22-2 静电放电干扰试验标准
IEC255-22-3 辐射电磁场干扰试验标准
IEC255-21-4 快速瞬变干扰试验标准
DL/T630-1997 交流采样远动终端技术条件
DL/T634-1997 部颁远动任务配套标准
DL476-1992 电力系统实时数据通信用层协议
SDJ9-1999 电测量及电能计量装置设计技术规程
IEC870-5-102 电力系统中传输电能脉冲计数量配套标准
IEC870-5-103 继电保护设备信息接口配套标准
IEC870-5-101 基本远动任务配套标准
IEC60870-5-106 用层
部颁 电力系统继电保护及安全自动装置反事故措施要点
国电公司文件 防止电力生产重大事故的二十五项重点要求：《继电保护实施细则》
GB9813 微型数字电子计算机通用技术条件
GB/T13729 远动终端通用技术条件
GB/T13730 地区电网数据采集与监控系统通用技术条件
DL451 循环式远动规约
DL/T630 交流采样远动终端技术条件
GB1497 低压电器基本标准
GB3368 工业自动化仪表用电源电压
GB7261 继电器及继电保护装置基本试验方法
JB3386 电站设备自动化装置通用技术条件
ANSI 美国国家标准协会
C33.10 熔丝座安全标准
C33.65 箱体和盒的安全标准
C37.1 手动、自动和监视站的控制和数据采集的定义、要求和分析
C37.90 与电力动力机构相关的继电器和继电器系统
C37.14 低压直流动力回路开关
C37.17 交流和直流低压动力回路开关跳闸装置
C39.1 配电盘仪表
C97.1 低压圆柱熔丝
IEEE 电气和电子工程师协会
472 耐压试验指南
587 低压交流回路中的冲击低压指南
80 交流升压站接地系统安全导则
81 接地系统接地电阻，接地阻抗和安全电压的测量导则
142 商业和工业电力系统的接地的推荐措施
666 发电站接地的IEEE导则
UL 保险商实验室
AWS 美国焊接安全协会
D1.1 焊接结构标准
B3.0 焊接工艺和操作质量
C1.1 电阻型焊接推荐工艺
ICBO 国际建筑协会
UBS 统一建筑协议，2312g－地震管理
MIL 军事协议
MIL-C-16173 防腐混合物，1级
NEMA 美国国家电气制造商协会
ICS-2 工业控制装置、控制器及组件标准
ICS-6 工业控制及系统外壳
NFPA 国家消防协会
70 家电气标准
注：GB 为中华人民共和国国家标准
DL 为中华人民共和国电力行业标准
IEC 为国际电工委员会
ANSI美国国家标准协会
5.1.2 IEEE电气和电子工程师协会除非另作特别规定，所有合同设备，包括卖方从他处获得的全部设备或附件，都必须符合最新版本的中国和国际标准(包括在投标时已生效的任何修改和补充)和国际单位制。卖方也可以提出采用满足原产国国家标准的设备。
5.1.3上述标准和协议仅规定了最低要求，只要卖方认为有必要且经买方认可，即可超越这些标准，采用更好、更经济的设计和材料，使卖方的设备持续稳定的运行。
5.2总的工作条件
5.2.1主计算机室及继电器室
站控层计算机室设在网控楼的NCS主机房内，间隔层I/O有关线路和母联断路器的设备布置在网控楼继电器室内，有关机组的I/O布置在机组集控楼内。
5.2.2额定值
u 额定交流电压： 380V/220V
u 额定直流电压： 220V
u UPS电源： 单相 220V（卖方提供）
u 额定频率： 50Hz
u CT二次额定电流： 1A和5A
u PT二次额定电压： 100V(线电压) 100/ (相电压)100V(零序电压)
u 电气量变送器输入： 4～20mA或0～5V
u 其他量：RTD等
5.2.3接地
计算机监控系统不设置单独的地下接地网，NCS接地网与升压站主接地网连接。接地电阻：£0.5W。NCS承包商的计算机设备有防止雷击和防止过电压的保护措施。卖方提供NCS系统设备保护接地，工作接地等方案供买方确认。NCS系统所需接地设备和材料均由NCS承包商提供，地下主接地网由买方提供。柜内接地铜排母线及柜间连接导体截面不得小于100mm2。NCS设备的接地网可以由一点接至地下主接地网。
5.2.4装置的温度特性
室内温度5℃～+40℃；最大变化率10℃/h；相对湿度5%～95%；最大绝对湿度28g/m3。装置能满足协议所规定的精度，室内温度在-5℃～+45℃时，装置能正常工作。
5.2.5在过电压、一次回路操作、开关场故障及其它强干扰作用下，在二次回路操作干扰下，装置包括测量元件，逻辑控制元件，均不误动作。所有I/O测控单元的设备至少符合下列试验标准：
l 绝缘强度试验： 2kV/50Hz，1min
l 高频干扰试验： 共模电压2.5kV，串模电压1kV，频率1±0.1MHZ，衷减振荡波400次/S；
l 耐冲击电压试验： 5kV，1.2/50ms冲击波，三个正脉冲和三个负脉冲5s；
l 静态干扰： 2kV，50ns，冲击时间为15ms/5KHZ；
l 电磁场： 10V/m；
l 静电： 15kV；
l 无线电干扰：离设备1.2米，干扰源输出频率470MHz以内，输出功率50W，设备保持持续运行。
5.2.6 I/O测控单元柜采用两路220V DC供电方式，无扰动切换。各装置具有直流快速小开关，与装置安装在同一面柜上。对监测屏上整个直流电压回路进行监视，当在该直流回路中任何一处发生断线或短路时，都发告警信号至监控系统，并能指明哪个回路发生故障。
所有I/O测控单元的开关量接点电压等级采用220V DC。NCS系统本身计算机设备用电采用两路UPS AC 220V， 无扰动切换。
直流电源电压在80%～115%额定值范围内变化时，装置正确工作。直流电源波纹系数£5%时，装置正确工作。
拉合直流电源以及插拔熔丝发生重复击穿火花时，装置不误动作。直流电源回路出现各种异常情况(如短路、断线、接地等)时装置不误动作。
各装置的逻辑回路由独立的直流/直流逆变器供电，在直流电源恢复(包括缓慢恢复)至额定电压的80%时，装置的直流变换电源能可靠自起动。
当交流电源电压在85%～110%额定值范围内，谐波分量不大于5%，频率在47.5～52.5Hz之间变化时，设备能正常工作。
5.2.7卖方提供站内计算机监控系统工作时的详细工况及功率消耗。
5.2.8各套装置的主要电路、装置异常及交直流消失等有经常监视及自诊断功能，并具有装置失电输出节点。
5.2.10装置中任一元件损坏时，装置不误动作。
5.2.11配置的软件与系统的硬件资源相适，除系统软件、应用软件外，还配置在线故障诊断软件，数据库考虑具有在线修改运行参数、在线修改屏幕显示画面等功能。软件设计遵循模块化和向上兼容的原则。软件技术协议、字型等都符合相的中国国家标准。
5.2.12计算机监控系统中任一设备故障时，均不影响其它设备的正常运行工作。站级控制层发生故障而停运时，不能影响间隔级控制层设备的正常运行工作。装置中任一元件损坏时，装置不误动作。
5.2.13计算机监控系统的人机对话采用中文。制表等采用中文。
5.3系统配置
5.3.1 NCS的结构基于“分布式计算机环境”概念，采用网络结构。系统是开放的，硬件设备可以在不影响系统其余部分正常运行的情况下，采用简单方式进行替换，升级和扩充，而不需对软件作任何修改。
5.3.2升压站运行管理为少人值班方式，监控系统按站级与间隔级两个控制层构成。
5.3.3站级控制层布置在网控楼内。
在网控楼NCS主机房内配置2台主机/操作员站、2台数据处理及通信装置、2台数据网接入设备、1台工程师工作站，网络打印机等。两台主机/操作员站平行运行，互为热备用，当其中一台主机发生故障时，备用机在30秒内投入运行，并不发生任何数据丢失。所有的信息数据均存放在主机的数据库中，通过权限设置任一台计算机都可将采集来的实时数据进行分析运算，分类和处理，并可进行功能组态，软件设置及网络管理。计算机监控系统与**网调和省调的通信均通过数据处理及通信装置实现，常规点对点远动通信规约采用CDT通信协议；间隔级控制层与站级控制层之间的通信均采用I/O测控单元直接上以太网方式或通过数据处理通信单元方式实现。站级控制层的各设备之间通过交换式HUB进行通信，以太网采用双网结构。
5.3.4间隔级控制层由按电气单元组屏的测控部件组成，具有交流和直流采样测量、防误闭锁、同期检测、间隔层断路器紧急操作和主接线状态及测量数字显示等功能，可按照电气单元配置集中布置在升压站继电器室内。配I/O测控单元屏组屏的原则为：I/O单元按电气间隔划分，500kV部分每串按电气单元划分为5个I/O测控单元，每串组成两面I/O测控单元屏；联络变出线侧考虑变压器测控量，三台单相联络变压器的有载调压开关位置指示（每相17个分接）；220kV部分按每回线一个I/O单元配置，每2回线组成一面I/O测控单元屏；各电压等级母线PT及公用设备组成一面I/O测控单元屏。站用公用测控设备组成一面站用公用系统柜。
500kV、220kV、联变、主变、起备变、进出线等I/O测控单元采用交流采样。其他I/O测控单元采用直流采样，对于500kV、220kV升压站辅助电源系统（包括直流，UPS等）的测量采用变送器。变送器输出采用4－20mA DC或脉冲，布置在继电器室内。
每个I/O测控单元与站级控制层设备之间通过双以太网进行通信。I/O测控单元的部件可带电插拔，检修某一断路器电气单元的I/O测控部件，不影响相邻电气单元I/O测控部件的正常运行。
5.4.5站内计算机监控系统有与微机继电保护的通信接口。接口暂定采用TCP/IP协议，规约为IEC60870－5－103。
5.4.6站内计算机监控系统预留与DCS，SIS 的通讯接口。接口暂定采用100M以太网，TCP/IP协议，规约为IEC60870－5－104（最终方案根据实际情况确定）（104规约只能单向发送，不能接收）。
5.4.7卖方提供接口，与500kV、220kV升压站辅助设备（如直流系统的充电器微机控制装置，直流配电屏微机直流接地检测装置，UPS微机控制装置等）实现通讯。买方负责与这些辅助设备供货商的接口协调。
5.4.8关于站内计算机监控系统与其它设备和系统的接口，卖方主动配合接口协调工作。
5.4.9 NCS能与RTU接口，具备当地显示功能（显示机组、厂用电、AGC投退等）。
5.5系统功能
5.5.1实时数据采集
5.5.2通过I/O数据采集单元实时采集来自500kV、220kV升压站，形成模拟量、数字量、脉冲量及温度量等输入量。主要配电设备包括：
u 500kV发变组进线
u 500kV线路出线
u 220KV线路出线
u 500kV联络变出线（包含变压器本体）
u 500kV母线设备，升压站监测系统等公用设备
u 隔离开关及接地闸刀
u CT和PT
u 500kV所有线路、母线保护装置等
u 220kV所有线路、母线、母联保护装置等
u 220kV发变组进线。
u 220KV电抗器及备变。
u 220V直流系统
u UPS不停电电源
u 升压站辅助设备
5.5.3 I/O 数据采集单元对所采集的输入量进行数字滤波、有效性检查，工程值转换、故障判断、信号接点抖动消除、刻度计算等加工,从而产生出可供用的电流、电压、有功功率、无功功率，功率因数等各种实时数据，并经数据处理装置将这些实时数据传送至主计算机的数据库内进行存储。
5.5.4 数据处理功能
5.5.4.1状态量处理
u 状态量包括开关量、设备运行状态等信息。
u 系统具有判断状态量是否变位，并在状态量变位时启动事故报警或预告报警处理。
u 系统具有事件顺序记录功能,其分辨率≯1ms。
5.5.4.2模拟量处理
u 每个模拟量(包括数字量)在存入数据库之前，将数据转换为工程量。
u 每个模拟量可以设置多个限值，分别对告警状态、紧急状态或其他状态指示要求，模拟量越限和回归时都启动事故报警或预告报警处理功能。
5.5.4.3脉冲量处理
u 不考虑。
5.5.4.4计算功能
u 系统向操作人员提卖方便的实时计算功能。
u 具有加、减、乘、除、积分、求平均值、求最大最小值和逻辑判断，以及进行功率总加、电量分时累计等计算功能。
u 供计算的值可以是采集量、人工输入量或前次计算量，这些计算从数据库取变量数据。
u 计算结果可以处理和显示，并可以对计算结果进行合理性检查。
u 可以由用户用人机交互方式或编程方式定义一些特殊公式，并按用户要求的周期进行计算。
5.5.4.5历史数据处理与统计功能
u 对实时数据库中的每一个检测点，都可以由用户事先定义并按设定的周期，以秒、分、时、日、月、年等时间时隔转存入历史数据库。
u 能利用历史数据库生成各种日、月、年报表、趋势曲线和用户自定义的各种不同时间间隔的累计、最大、最小、平均值等统计表。
u 对于状态量变位、事件、越限等信息，按时间顺序分类保存在历史事件库中，保存时间可由用户自定义为几个月、几年等。
u 具有母线电能量平衡、母线电压运行参数不合格时间及合格率统计功能：上一年全年不合格时间及合格率统计、今年到昨天为止不合格时间及合格率统计，母线电压等运行参数的上、下限值可以由调度下达或就地人工设定。
u 历史数据能够在线存储1 年，所有的历史数据能够转存到光盘或磁带等大容量存储设备上作为长期存档。
u 单元机组负荷率。
u 设备正常/异常及断路器分合闸次数。
u 输变电设备（线路、断路器、刀闸、母线、电抗器、CT、PT等）的运行时间统计。
5.5.5画面显示
5.5.5.1系统通过人机工作站实现画面显示功能，实现带电设备的颜色标识。所有静态和动态画面存储在画面数据库内。
5.5.5.2画面该采用符合IEEE POSIX操作系统的标准和X-Window标准的窗口管理系统，窗口的颜色、大小、生成、撤除、移动、缩放、选择可以由授权的操作人员设置和修改。
5.5.5.3图形管理系统具有动态棒型图、动态曲线、历史曲线制作功能。屏幕显示和打印制表用中文。用户可以将生成表格内的数据方便地以表格的形式阅读。
5.5.5.4具有图元编辑图形制作功能，使用户能够在主计算机上能方便直观的完成实时画面的在线编辑、修改、定义、生成、删除、调用和实时数据库连接等功能，并且对画面的生成和修改能够为其他工作站共享使用。
5.5.5.5图形画面包括主接线图、母线电压和其他测量值的趋势图、曲线图、棒图、系统工况图等，图中的画面名称、设备名称、告警提示信息等用中文显示。
5.5.5.6有表格显示、生成、编辑等功能。表格包括事件/告警顺序记录表、事故追忆表、电量表、各种限值表、运行计划表、操作记录表、系统配置表、系统运行状况统计表、历史记录表和运行参数表等。
5.5.5.7用户可以根据需要能够灵活的生成新的表格，在表格中可以定义实时数据、计算数据、模拟显示并打印输出。
5.5.5.8画面显示颜色满足以下基本要求。
u 母线颜色：
直流系统母线： 褐
交流230V： 深灰
交流380V： 黄褐
交流220kV : 蓝色
交流550kV : 红色 · 设备颜色：
合闸电气设备： 红
分闸电气设备： 绿
故障电气设备： 黄
5.5.5.9画面显示的形式
在控制室和计算机室内运行工作站显示器上显示的各种信息以报告、图形等形式提供给运行人员。
u 报告显示：
报告显示内容包括报警、事故和常规运行数据。具体项目和内容待设计联络会上最后确定。
报告内容有状态变化、控制操作、测量值、测量值越限、计算机监控系统设备异常等。
显示信息按其发生的先后时序进行，显示条文的内容包括监测时间、设备名称、状态变化内容、实时数据等。
u 图形显示
图形显示分为过程图形、趋势图形和表格等。图形由图形元素、对象标号、特性参数、文字和便笺等组成。
— 电气主接线图
以移屏和分幅显示方式显示变电所电气主接线图或局部接线图，并可按不同的详细程度多层显示。内容包括出线、母线及其有关的断路器、隔离闸刀及接地开关、发变组、站用变等监测对象的实时状态和有关的实时参数值，例如有功、无功、电流、电压、频率、并指明潮流方向。
— 保护设备配置图
图中能表示出各套保护设备的投切情况、整定值、压板位置等。
— 直流系统/UPS状态图、显示实时运行数据
— 站用电系统状态图，显示实时运行数据
— 升压站控制画面（包括各电气元器件操作条件和提示画面）
— 报警显示，具有模拟光字牌分类告警画面和确认功能
— 开关量状态表、实时测量参数表、历史事件数据表等各种图表
— 定时报表
站内运行的实时信息按运行需要的时间间隔记录并按报表格式显示。
— 日报表
按升压站要求的日报表格式显示全天运行的实时数据的统计值，并能查询2年内的日报表。
— 月报表
以全月500kV出线的负荷数据记录及断路器操作记录构成月报表。月报表在月末形成，并能查询3年内的月报表。
— 趋势曲线
对指定测量值，可按特定的周期采集数据，并予以保留。保留范围为30天，并可按运行人员选择的显示间隔和区间显示趋势曲线。同时，画面上还给出该测量值允许变化的最大、最小范围。每幅图可按运行人员的要求显示某四个测量值的当前趋势曲线。
— 操作票
可显示编制好的操作票。根据运行人员的要求进行检索。
— 统计结果的显示
— 计算机监控系统硬件配置图及运行工况图。用图形方式显示出计算机监控系统设备的配置的连接。用不同颜色表示出设备状态的变化，如打印机处于脱机或联机，通信通道处于故障或正常等。
5.5.5.10显示画面的调用
运行人员在人机工作站上通过控制键盘，鼠标实现对监视画面的调用。调用方式力求简单，最好手动操作一次完成，最多不超过三次。
前面所述各项显示内容提供分类菜单供运行人员选择。菜单中的各项目包括编号和项目名称或代号。
每个显示屏可同时显示至少2个监视画面。
5.5.6记录和打印功能
5.5.6.1打印输出
配置三台网络打印机。一台打印机专门设置为事件打印机，用于实时打印事件、报警信号。两台打印机用于召唤或定时打印，进行各种常规打印，打印图形画面。
5.5.6.2事件顺序记录
事件顺序记录的内容为快速发生的设备状态变化记录，时间分辨率不大于1毫秒，并按要求的报告形式通过事件打印机打印输出。
5.5.6.3状态变化记录
状态变化记录包括事故状态变化记录，响状态变化记录和计算机监控系统异常状态记录。当状态发生变化时，立即通过事件打印机打印出变化时间和变化信息。
5.5.6.4数据记录
将测量值按随
