电子计米器EC--5108型
　　　　　　　　购货单位：

09.1.11徐州市创业潜水线厂
09.1.13昆明多宝电缆有限公司

　　　　　　　　　　　　　　　　　　　　　　电子计米器EC--5108型说明书

一、电子计米器性能及参数:

　　（1）电源：220V±20

　　（2）功耗：≤5W

　　（3）工作温度：0℃～＋55 ℃

　　（4）计米（数）方式：可预置正计数或倒计数

　　（5）记忆方式：存储器记忆（无需电池）

　　（6）计米（数）范围：00000.000～99999.999米

　　（7）计米（数）累计显示

　　（8）输出方式：a、预报警、报警、220V输出（自动循环）

　　　　　　　　　 b、继电器输出(阻性负载≤100W，感性负载≤20W) (延时循环方式)

二、电子计米器安装

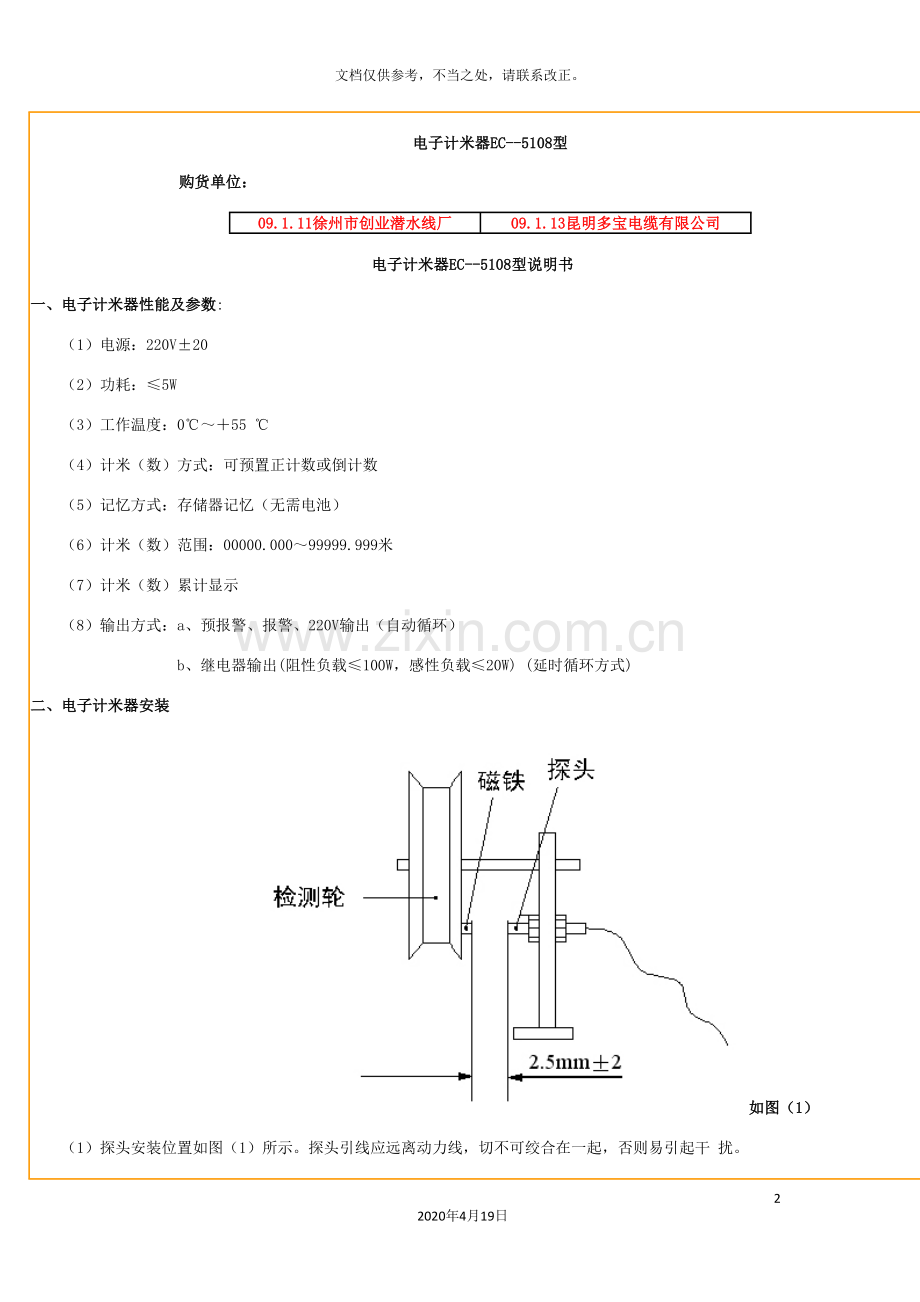

　　　　　　　　　　　　　　　如图（1）

　　（1）探头安装位置如图（1）所示。探头引线应远离动力线，切不可绞合在一起，否则易引起干 扰。

　　（2）磁铁（有色标面）和探头应对照安装，并加以固定。探头与磁铁感应面之间的最佳距离为2.5-3mm 。

　　（3）检测轮的周长由用户自己确定。

三、电子计米器使用方法

　　（1）按键功能介绍

　　　　a、计米复位键

　　　　按下此键计米显示窗全部显示为“0”

　　　　b、累计复位键

　　　　按下此键累计显示窗全部显示为“0”

　　　　c、总值显示键

　　　　按下此键将显示累计米数。

　　（2）报警计米数值、预报警计米数值和检测轮周长的设置

　　　　a、报警计米数值的预置

　　　　按动报警计米数值预置的模拟拨码开关“＋”键至欲设置的数值（注意，五位数不能全部设置为0 ，否则将一直报警）。当计米至

　　设置的数值时，发出报警信号或使继电器吸合。

　　　　b、检测轮周长设置

　　　　按动检测轮周长设置的模拟拨号开关“＋”键至欲设置的数值（注意：四位数不能全部设置为0 ，否则将不能计数），计米器将以

　　此数值为 计米单位进行计米。将此数值设置为“1000”时，计米器可作为计数器使用。

　　　　c、预报警计米数值的预置

　　　　按动预报警预置的拨码开关“＋”键，设置提前报警的数值。设置为0时不预报警。

　　（3）循环方式介绍

　　　　a、自动循环、标印

　　　　将“循环选择”开关拨至“自动循环”位置。随着检测轮的转动，磁铁端面与探头端面每对照一次，计米显示数值增加一个检测轮

　　周长的数值。当计米至报警计米数值时，自动复位清零，后面板X1、X2端口输出短暂的220V电压，驱动电磁铁进行标印的同时，重新

　　开始计米并发出报警声（10秒钟自动停止）。若预置的报警计米值不是检测轮周长的整数倍时，整数位到达报警计米值清零后，计米器

　　将多余的米数累计到下一轮循环中。

　　　　b、延时循环

　　　　将“循环选择”开关拨至“延时循环”位置（此方式在电线、电缆行业用于打盘机上最为方便，此使用方式有三种）。

　　　　●计米器输出不控制交流接触器

　　　　当计米器计米至预先设置的报警计米数值时，继电器立即吸合，若检测轮继续转动，计米器将继续计米；此显示将保持10秒钟，自

　　动复位清零，等待下一轮循环的计米。

　　　　●计米器输出经过一个单触点开关（如脚踏开关等）控制交流接触器（如图2）

　　　　　　　　　　　　　　　　　　　　　　　　　（如图2）

　　　　踩住脚踏开关，交流接触器得电吸合，随着检测轮的转动，计米器开始进行计米（在计米过程中若松开脚踏开关，接触器将释

　　放）。当计米器计米至预先设置的报警计米值时，计米器输出端的常闭点自动断开，交流接触器断电，此状态延时10秒钟，计米器自动

　　复位清零。再一次踩住脚踏开关，将重复以上动作。

　　　　●计米器输出经过按钮开关控制交流接触器（如图3）

　　　　按下“起动”按钮，交流接触器得电吸合，随着检测轮的转动，计米器开始进行计米（在计米过程中，若按下“停止”按钮，接触

　　器将失电释放，按下起动按钮，接触器将重新得电吸合，计米器将继续计米）。

　　　　　　　　　　　　　　　　　　　　　　　　　（如图3）

　　　　当计米器计米至预先设置的报警计米值时，本计米器输出端的常闭点自动断开，交流接触器失电释放，此状态延时10秒钟，计米器

　　自动复位清零。再次按下“起动”按钮，将重复以上动作。

　　（4）正/倒计数

　　　　将正/倒计米开关拨至“正计数”位置时，进行累加计米：拨至"倒计数"位置时，进行减减计米，当计米显示窗显示的数值减至全

　　零时，将不会再减。

　　（5）显示窗介绍

　　　　a、计米显示窗

　　　　显示当前所计的米数：5位整数，3位小数，单位是“米”。

　　　　b、累计显示窗

　　　　显示计米至报警计米数值的循环次数，若要知道总累计长度（米数）时，按住总值显示键，总长度将在计米显示窗口显示出来（此

　　时不影响正常计米）。松开此键将恢复显示当前计米值。

四、电子计米器注意事项

　　（1）本计米器不可安装在有振动的位置。

　　（2）若正在计数时突然断电，本计米器具有断电记忆功能，不需要电池支持，计米值可长期保存。

　　（3）不可将报警计米值预置或检测轮周长设置的拨码开关拨至全“0”，否则将不能计米。

　　（4）若发现计米器有显示但不能计米，可能是由于磁铁感应面装反或磁铁感应面与探头之间的距离过大所引起；或者计米值已减为零

而“正/倒计数”开关仍在倒计数的位置。

　　（5）若发现显示窗不显示且电源指示灯不亮，可能是由于保险管熔断所致。若需更换保险管（务必使用相同规格的保险管），请一定

要断开220V电源，否则有可能发生触电事故。

　　（6）若长时间不使用计米器，请将电源插头拔掉。
