CAD编辑类命令PPT学习课件.ppt

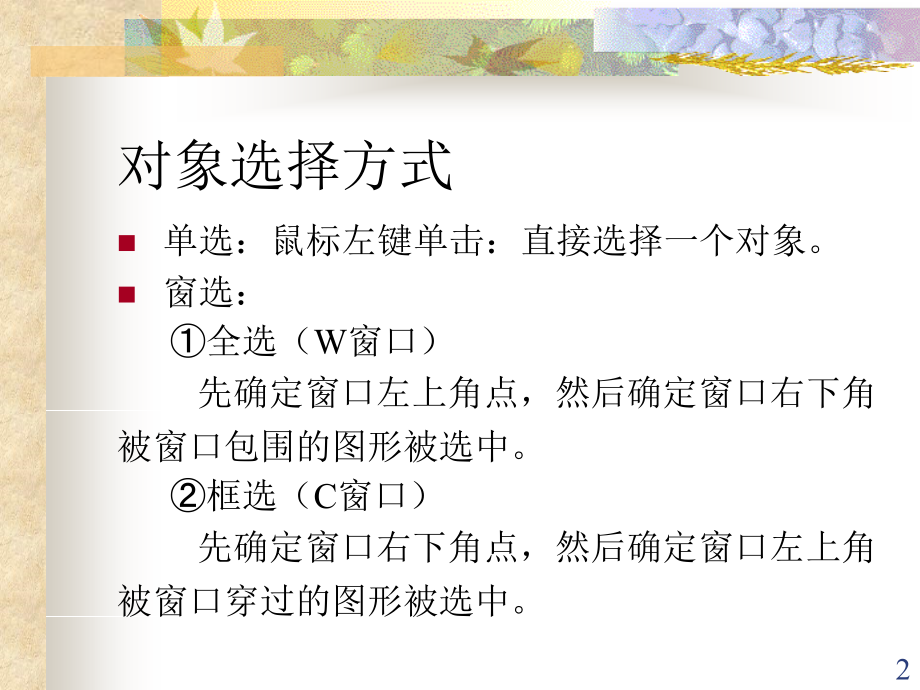

,单击此处编辑母版标题样式,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,第五章 编辑类的命令,1,对象选择方式,单选：鼠标左键单击,：,直接选择一个对象。,窗选：,全选（,W,窗口）,先确定窗口左上角点，然后确定窗口右下角,被窗口包围的图形被选中。,框选（,C,窗口）,先确定窗口右下角点，然后确定窗口左上角,被窗口穿过的图形被选中。,2,对象选择方式,这两种方式是普通方式；,L：,选择最近一个生成的对象；,P：,选择前一次编辑或修改过的一个或一组对象；,ALL：,选择当前图形中的所有对象（不包括冻结层和锁定层中的对象）；,F：,输入一些点，与这些点确定的临时线段相交的对象被选中；,3,对象选择方式,WP：,输入一些点形成不规则形状的多边形，如对象完整包含在多边形中，则被选中；,CP：,输入一些点形成不规则形状的多边形，如对象有部分或全部在多边形中，则被选中；,4,对象选择方式,G：,选择某个对象即选中包含该对象的组中的所有对象，组由,GROUP,命令定义；,R：,将选择方式改为移去方式，后面进行的选择从选择集中移走，即不被选中；按下,SHIFT,键选择对象，也可以将特定的对象从选择集中移去；,A：,将选择方式改为添加方式，缺省为添加方式；,U：,回退一步，放弃最近对选择集的操作。,5,透明命令,透明命令：既可在命令状态下直接执行，又可以在其它命令运行时执行的命令。透明命令在其它命令运行时使用前加撇号，如：,help、zoom、pan,等。单独执行可加或不加撇号。,6,编辑类命令,复制,CO,镜像,MI,偏移,O,倒圆角,F,阵列,AR,修剪,TR,删除,E,移动,M,撤销,U,重做,REDO,延伸,EX,比例缩放,SC,旋转,RO,打断,BR,倒角,CHA,7,ERASE(,删除)命令,功能从图形中删除选定的对象。,命令,ERASE,或,E,菜单修改删除,操作：,E,回车,选择要删除的图形 回车,8,U（,取消一步）命令,功能取消前一条命令执行结果，每次只取消一步，可连续运行该命令，直到本次图形编辑操作的最初状态。,命令,u,菜单编辑放弃,9,REDO（,重做）命令,功能恢复,UNDO,或,U,命令取消的一步操作，该命令必须立即在,UNDO,或,U,命令执行后使用。,命令,redo,菜单编辑重做,10,MOVE（,移动）命令,功能将图形中选定的对象从某一位置移到新的位置。,命令,move,或,m,菜单修改移动,操作：,m,回车,选择要移动的图形 回车,确定移动的基点,确定移动的目标点,11,12,COPY（,复制）命令,功能将图中指定对象一次或多次复制到指定的位置，原对象位置不变。,命令,copy,或co或,cp,菜单修改复制,操作:,（1）,单个复制：,CP,回车,13,选择要复制的对象 回车,确定基点,确定目标点,（2）多重复制：选择一次复制多次,CO或,CP,回车,选择要复制的对象 回车,输入,M,回车,确定基点,14,反复确定目标点就可以多重复制,15,MIRROR（,镜像）命令,功能相对镜像线生成指定对象的镜像，原对象可以删除或保留，既是对称复制。,命令,mirror,或,mi,菜单修改镜像,操作：,mi,回车,选择要镜像的图形 回车,确定镜像线的第一点,确定镜像线的第二点,是否删除源对象？是(,Y)/,否(,N):,16,注意：,在AutoCAD中，使用系统变量MIRRTEXT可以控制文字对象的镜像方向。如果MIRRTEXT的值为1，则文字对象完全镜像，镜像出来的文字变得不可读；如果MIRRTEXT的值为0，则文字对象方向不镜像。,17,18,COPY（,复制）和,MIRROR（,镜像）,19,FILLET（,倒圆角F）命令,功能在两对象之间产生一个指定半径的平滑圆弧连接，两对象可以是圆弧、圆、椭圆弧、直线、多段线、射线、样条曲线及构造线。,命令,FILLET,或,F,菜单修改圆角,在图形的编辑修改中，常需使两直线精确相交，可使用,FILLET,命令，将圆角半径设为0，然后选择两直线。,20,操作：,F,回车,输入,R,回车,输入圆角半径,回车,选择第一条线,选择第二条线,21,OFFSET（,偏移）命令,功能以离原对象指定的距离或通过指定点创建新对象。可偏移拷贝直线、多段线、圆、椭圆、弧、多边形、曲线等，不能偏移点、图块、文本、属性，既是平行复制。,命令,offset,或,O,菜单修改偏移,在建筑制图中，常使用该命令由单一多段线生成双墙线、环形跑道、人行横道线,22,操作：,O,回车,输入偏移距离 回车；,或输入,T,回车 采用通过点方,式，然 后指明该点，图形,复制到该点。,选择要偏移的对象,指定点以确定偏移所在一侧,23,OFFSET（,偏移）命令,举例,24,注意：,偏移圆弧时，新圆弧长度将会发生变化；,偏移直线、构造线、射线时长度会发生变化；,偏移椭圆、圆、正多边形时，圆心不变，但尺寸会发生变化；,偏移样条曲线时，长度会发生变化。,25,ARRAY（,阵列）命令,功能按矩阵或环型方式排列对象的多个拷贝。矩形阵列就是按给定的行数、列数、行间距、列间距复制图形。环形阵列就是按给定的中心点、个数、角度沿圆周均匀的复制图形。,命令,array,或,ar,菜单修改阵列,操作：,ar,回车,出现对话框,26,在对话框中设置阵列的方式,对矩形阵列：设置阵列的行数、列数、行间距、列间距。,对环形阵列：设置阵列的中心点、阵列的个数、阵列的角度、是否旋转阵列中的对象,27,ARRAY（,阵列）命令,28,矩形阵列：,行间距与列间距有正负之分。行间距为正值时，向上阵列；反之。,列间距为正值时，向右阵列；反之。,环形阵列：,阵列时，若输入的角度为正值，则沿逆时针方向旋转，反之沿顺时针方向旋转。,阵列时的复制个数也把原始图形包括在内。,29,30,TRIM（,修剪）命令,功能删去对象超过指定剪切边的部分。可修剪的对象为：弧、圆、椭圆弧、直线、打开的二维和三维多段线，射线、构造线和样条曲线。,命令,trim,或,tr,菜单修改修剪,操作：,TR,回车,选择剪切的边界 回车,选择要剪切的图形,31,EXTEND（,延伸）命令,功能把选择的图形延伸到指定的边界,命令,EXTEND,或,EX,操作：,EX,回车,选择延伸到的边界,回车,选择要延伸的图形,32,ROTATE（,旋转）命令,功能把选择的图形旋转指定的角度，也可以用参考方式，把要旋转的图形旋转成与另一个图形平行。,命令,ROTATE,或,RO,操作：旋转通常有两种方式,（1）方式一,RO,回车,33,选择要旋转的图形 回车,确定旋转的基点,输入旋转的角度 回车,注意：旋转角度有正负之分，若输入的角度是正值，则图形的方向是逆时针；反之顺时针。,34,（2）方式二,35,命令提示：,复制（C）：可在旋转图形的同时，对图形进行复制操作，。,参照（R）：以参照方式旋转图形，需要依次指定参照方向的角度值和相对于参照方向的角度值。,36,注意：,有些图形编辑命令，如删除、复制、移动等，在使用时可以先选择对象再执行命令，也可以先执行命令再根据提示选择对象。,37,SCALE（,放缩）命令,功能放大或缩小选定的图形，这种放缩是图形的真实尺寸的放大与缩小，而,ZOOM,命令是图形相对于屏幕的放大与缩小，图形的真实尺寸不变。,命令,SCALE,或,SC,操作,：,38,依据比例因子缩放对象,操作步骤如下：,1,）输入,scale,（执行缩放命令，快捷键,sc,）,2,）选择圆 （圆为缩放对象）,3,）点击圆心（圆心为缩放基点）,4,）输入,0.5,（,0.5,为比例因子）,5,）（确定并退出缩放命令）,39,缩放后的效果图,40,依据指定参照缩放对象,操作步骤如下：,1,）输入,scale,，选择圆,2,）点击,A,点 （,A,点为缩放基点）,3,）输入,R,（选择参照）,4,）点击,A,点，,B,点（,AB,为参照长度）,5,）点击,C,点（,C,点为新的长度）,在我们缩放对象时，有时不能准确地知道缩放比例，但知道缩放后的尺寸，这时就可以使用参照长度的方法缩放对象。,41,缩放后效果图,42,放缩时有些比例因子不好确定，就用参考方式，例如把1号图框缩小成2号图框。,SC,回车,选择要放缩的图形 回车,确定放缩的基点,R,回车,指定参考长度:841回车,指定新长度:594回车,43,44,STRETCH,(,拉伸）命令,功能将图形按指定的方向和角度拉长或缩短,命令STRETCH,或S,45,拉伸工具可以将选择的对象拉长或缩短一段距离,。,46,1,、启动命令,:_stretch,2,、,“,以交叉窗口或交叉多边形选择要拉伸的对象,.,”,C,3,、,“,指定第一个角点,:,”,“,指定对角点,:,”,拾取对象,4,、,“,指定基点或,位移,(D):,”,选取基点,“,指定第二个点或,:,”,1000,47,注意：,对于由,L,、,A,、,TRACE,（指定线宽）、,SOLID,(创建实体填充）、,PL,等命令绘制的直线段或圆弧段，,若其整个对象均在窗口内，则执行的结果是对其移动,。,48,LENGTHEN,(,拉长）命令,功能拉长或缩短直线类型的图形对象,命令LENGTHEN,或LEN,49,50,启动拉长命令方法：,方法一：选择菜单命令,“,修改,/,拉长,”,方法二：命令行输入,“,lengthen,”,，并按,Enter,键。,操作步骤,1,、启动命令,:_lengthen,2,、,“,选择对象或,增量,(DE)/,百分数,(P)/,全部,(T)/,动态,(DY):,”,DY,3,、,“,选择要修改的对象或,放弃,(U):,”,选取对象,4,、,“,指定新端点,:,”,点击拉长到的点，确定。,51,拉长命令中选项的含义,增量,(DE),：长度增量或角度增量,百分数,(P),：通过指定对象总长度的百分数设置对象长度,全部,(T),：指定拉长后的总长度或总角度,动态拖动模式,DY:,通过拖动选定对象的端点之一来改变其长度,52,BREAK(,打断）命令,功能在指定点之间打断图形,命令,BREAK,或,BR,操作：打断有两种方式,（1）方式一,BR,回车,选择要打断的图形,确定打断的第二点,53,（2）方式二,BR,回车,选择要打断的图形,F,回车,确定要打断的第一点,确定要打断的第二点,54,55,注意：,（1）若断开的对象是圆，则AutoCAD将按逆时针方向删除圆上第一个打断点到第二个打断点之间的部分，从而将圆转换成圆弧。,（2）使用打断于点按钮时，可以将图形打断于一点，打断后的图形从表面上看并未打断。,56,Jion（合并）命令,功能将对象合并，并形成整体。,命令Jion,或J,操作：输入命令Jion或J,“选择源对象”：，选择要合并的对象；,“选择对象，以合并到源或进行闭合（L），输入L对对象进行合并。,57,使用,JOIN,将相似的对象合并为一个对象。,注意：只有同一类型的对象可以合并。,可以合并的对象：圆弧、椭圆弧、直线、多段线、,样条曲线,58,合并（,Join,）,直线：,直线对象必须共线（位于同一无限长的直线上），但是它们之间可以有间隙。,多段线：,对象可以是直线、多段线或圆弧。对象之间不能有间隙，并且必须位于与,UCS,的,XY,平面平行的同一平面上。,圆弧：,圆弧对象必须位于同一假想的圆上，但是它们之间可以有间隙。,“,闭合,”,选项可将源圆弧转换成圆。注意合并两条或多条圆弧时，将从源对象开始按逆时针方向合并圆弧。,椭圆弧：,椭圆弧必须位于同一椭圆上，但是它们之间可以有间隙。,“,闭合,”,选项可将源椭圆弧闭合成完整的椭圆。注意合并两条或多条椭圆弧时，将从源对象开始按逆时针方向合并椭圆弧。,样条曲线：,样条曲线和螺旋对象必须相接（端点对端点）。结果对象是单个样条曲线。,59,EXPLODE或X（分解）命令,功能将多个对象组合的图形（如多段线、矩形、多边形等）进行分解。,命令EXPLODE,或X,操作：输入命令X,“选择对象”：选择要分解的对象；,“选择对象，按Enter键,60,绘图时，经常会需要选择多段线、多边形、块的一部分来进行单独编辑，但是当选择对象时，整个图形都会被选中。为了解决这个问题，可以使用分解工具将对象分解成多个对象，这样就可以对其中的一个对象进行编辑操作了。,启动分解命令，有如下,3,种方法：,方法一：在命令行输入,“,X,”,，并按,Enter,键。,方法二：在修改工具栏中，单击分解按钮。,方法三：选择菜单命令,“,修改,/,分解,”,。,61,夹点编辑,在未执行命令的前提下，对图形对象双击鼠标左键，会出现入图所示的蓝色方块，称之为夹点（冷夹点），若再对冷夹点点击鼠标左键，蓝色方块会变成红色的，称为激活夹点（热夹点），这时可对夹点进行编辑操作。利用,AutoCAD,的夹点功能，可以对对象进行拉伸、移动、复制、缩放以及镜像等编辑操作。,灵活运用夹点编辑可加快绘图速度。,62,编辑多段线,（PE）,编辑多段线命令的图标位于“修改”工具栏。,可以通过闭合和打开多段线，以及移动、添加或删除单个顶点来编辑多段线。可以在任何两个顶点之间拉直多段线，也可以切换线型以便在每个顶点前或后显示虚线。可以为整个多段线设置统一的宽度，也可以分别控制各个线段的宽度。还可以通过多段线创建线性近似样条曲线。,由LINE命令画出的线段也可转化为多段线，并把多个线段（对象）转换为一个对象以方便选择。,63,编辑多线,（,MLEDIT,）,编辑多线命令是通过添加或删除顶点，并且控制角点接头的显示来编辑多线。使用时执行“修改”“对象”“多线”命令，进入如下图所示的“多线编辑工具”对话框，选择合适的编辑工具，单击“确定”后选择要编辑的多线即可。,64,编辑样条曲线,（,Splinedit,或SPE）,编辑样条曲线命令可以编辑定义样条曲线的拟合点数据；可将开放样条曲线修改为连续闭合的环；可修改样条曲线方向和样条曲线阶数。使用时单击“修改 II”工具栏中按钮或在命令中输入Splinedit命令，这时命令行显示如下图所示的提示信息。,65,
