临时用水专项方案样本.doc

资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。

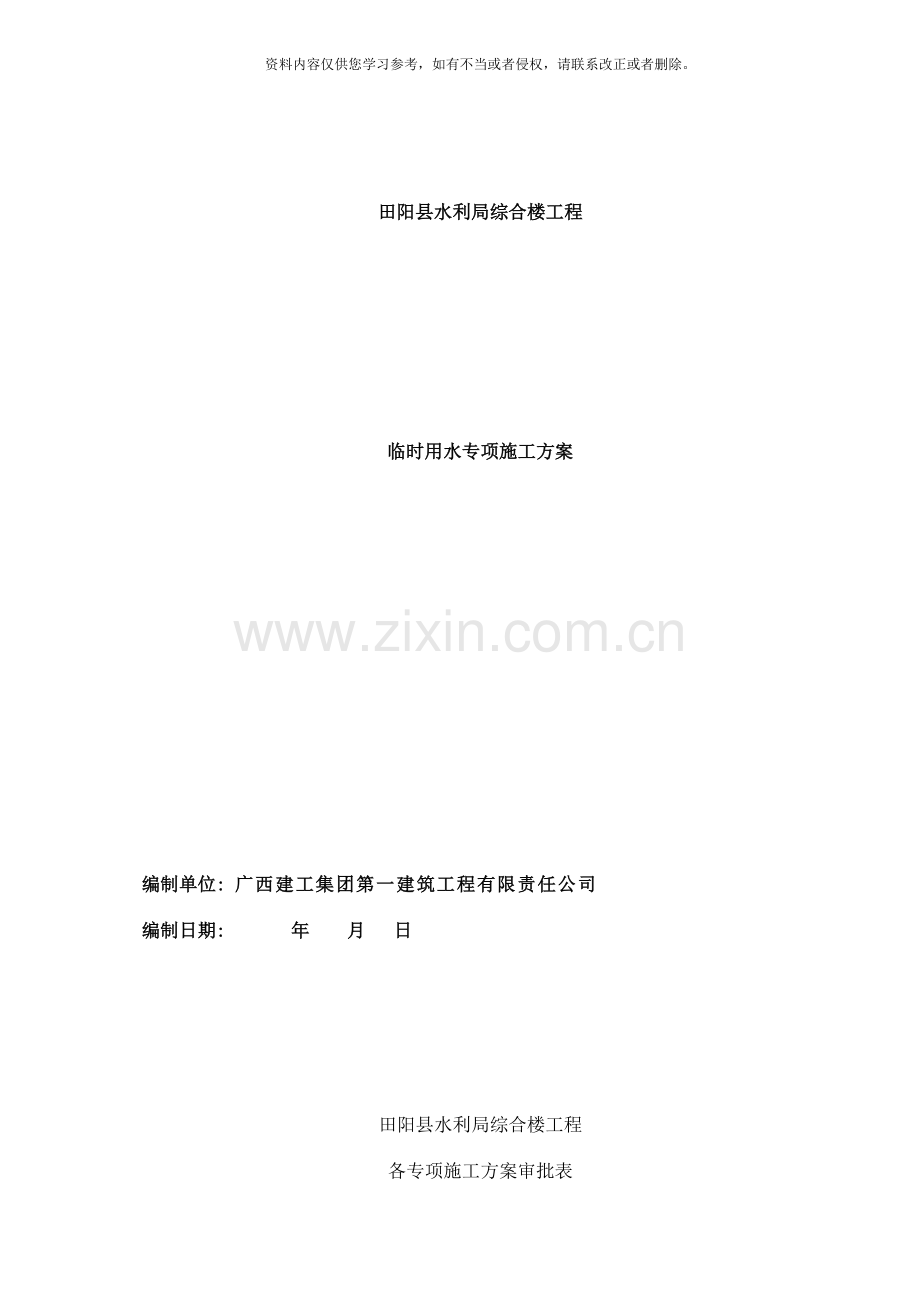

田阳县水利局综合楼工程

临时用水专项施工方案

编制单位: 广西建工集团第一建筑工程有限责任公司
编制日期: 年 月 日

田阳县水利局综合楼工程

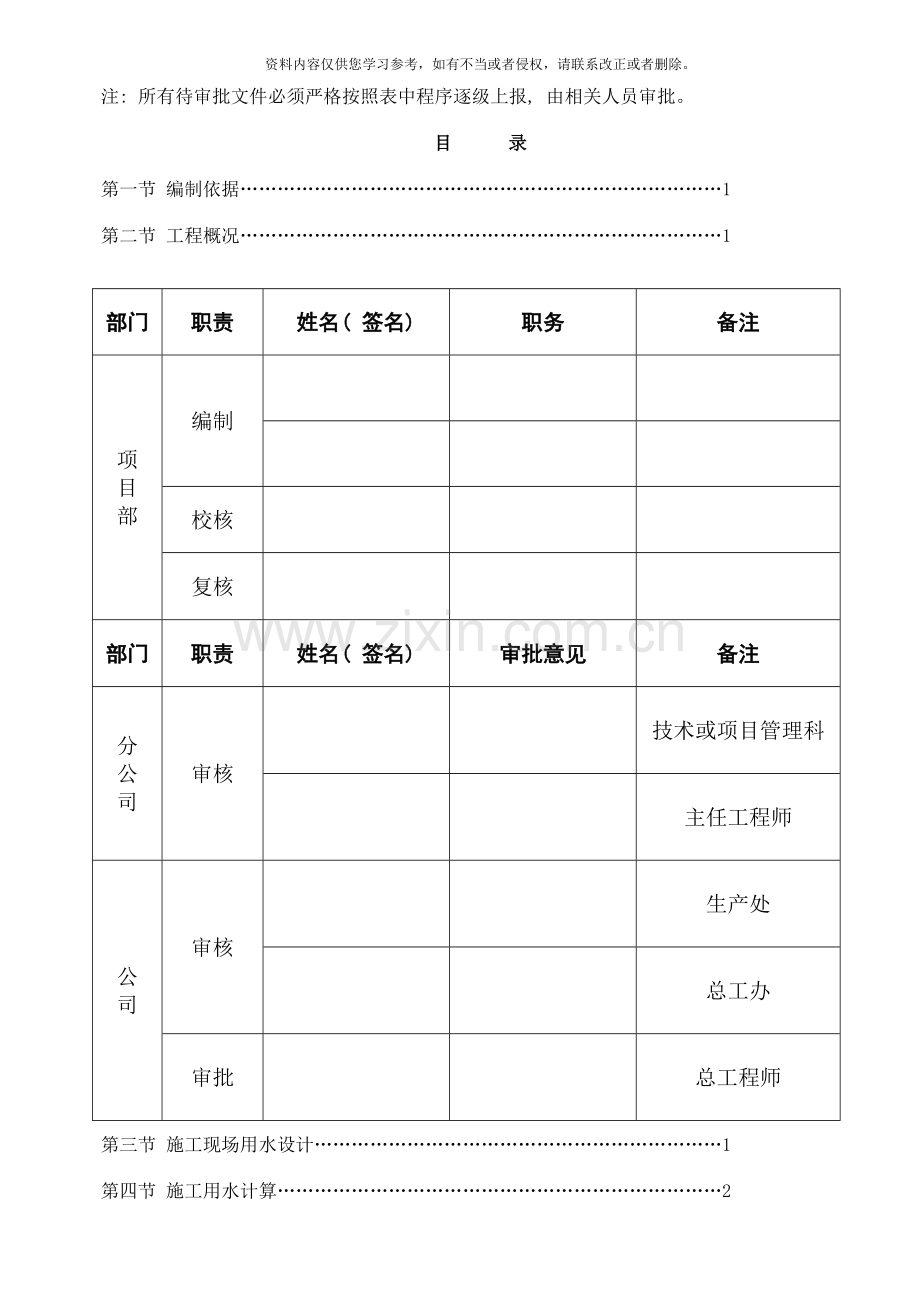

各专项施工方案审批表
部门
职责
姓名( 签名)
职务
备注
项
目
部
编制

校核

复核

部门
职责
姓名( 签名)
审批意见
备注
分
公
司
审核

技术或项目管理科

主任工程师
公
司
审核

生产处

总工办
审批

总工程师
注: 所有待审批文件必须严格按照表中程序逐级上报, 由相关人员审批。
目 录
第一节 编制依据……………………………………………………………………1
第二节 工程概况……………………………………………………………………1
第三节 施工现场用水设计…………………………………………………………1
第四节 施工用水计算………………………………………………………………2
第五节 管径计算……………………………………………………………………3
第六节 水泵选择……………………………………………………………………4
第七节 消防水池的计算……………………………………………………………5
第八节 主要施工管理措施…………………………………………………………5

第一节 编制依据
1、 《中华人民共和国消防法》
2、 《建筑设计防火规范》GBJ16-87
3、 《施工现场临时用水技术规范》
4、 《建筑施工手册》第四版
5、 本工程施工图纸及总体施工组织设计

第二节 工程概况
本工程位于田阳县县城中山街北侧, 为田阳县水利局综合楼工程, 建筑结构为框架剪力墙结构, 地下一层, 地上16层。建筑高度为54.5ｍ; 建筑总面积为13037.29㎡。抗震设防烈度为七度, 抗震等级为框架三级、 剪力墙二级, 建筑耐火等级为二级; 屋面防水等级为Ⅱ级; 民用建筑工程设计等级分类为二级, 民用建筑防火分类为二类高层建筑。设计使用年限为50年。

第三节 施工现场用水设计
( 1) 引水水源
本工程临时用水由田阳县市政管网供水, 将建设工程现场施工用水和生活区的生活用水送到施工现场, 并为整个施工过程提供充沛的水量、 充分的水压和合格的水质, 以满足施工的用水要求。现场临时用水包括: 生产用水、 生活用水和消防用水。
( 2) 管网铺设
根据施工规范要求, 结合现场具体情况, 考虑如下布置:
A.自市政给水管网给定的给水点接引水干管DN100mm至施工现场, 围绕施工现场敷设消防环线, 设2座室外消火栓, 配25米水龙带, 19毫米水枪。消火栓设昼夜明显标志, 消火栓周围3米范围内不得堆放其它物品; 干管引至生活区引支管DN40mm,该支管沿北面一字排开, 环线引支管, 供生活区人员的生活用水。
B.在施工现场西北角设置消防蓄水池, 蓄水池蓄水量为54M3, 将环场干管引至该蓄水池; 设置1座泵房, 配备电箱, 泵房水来自蓄水池, 自首层引立管, 各层从立管引管径支管, 加截门。用软管引至施工作业面, 供施工生产和消防用水。
( 3) 排水系统
本工程设置有食堂、 办公室和卫生间。在大门处设冲洗水槽, 负责车辆清洗,
搅拌站设沉淀池, 沉淀池定期清掏。卫生污、 废水先排入化粪池处理, 食堂水先排入隔油池处理、 冲洗清理水先排入沉淀池处理, 而后再将这些水排入场内排水管道。
为保证施工正常进行, 保持场内干燥无积水并进行雨水排放, 在西面建筑旁设300*300排水暗沟, 在东、 南、 北面建筑物2米处设排水明沟, 所有明沟加盖排水盖板, 排水沟直接排放到北面河道上。排水沟要定期派人清掏, 保持畅通, 防止雨期高水位时发生雨水倒灌。
( 4) 管材设计
本方案的给水管道均采用焊接钢管, 生活区给水管采用镀锌钢管。排水管道为砖砌明沟, 上加盖板。

第四节 施工用水计算
因采用商品混凝土, 本工程施工过程中用水高峰期集中在混凝土养护阶段。总用水量按最不利考虑:
( 1) 施工高峰浇筑养护用水量计算( L/s) , 按下式计算:

式中: －施工工程用水量( L/s) ;
－未预计的施工用水系数( 1.05～1.15) , 取＝1.15;
—最大日工程量, ( 以实际计量为准, 本工程最高日混凝土养护量200m3) ;
—施工用水定额( L/m3) , 取混凝土养护耗水量200L/m3;
—年( 季) 度有效作业日( d) , 取;
t—每天养护工作的班数( 班) , 取t=1;
—用水不均衡系数, 取;
代入公式计算得:
=(1.15*200*200*1.5)/(1*1*8*3600)=2.40L/s
( 2) 施工现场机械用水量计算( L/s) , 按下式计算:

式中: —施工机械用水量( L/s) ;
K1—未预计的施工用水系数( 1.05～1.15) , 取K1=1.15;
—同一种机械台数( 台) ;
—施工机械台班用水定额;
—施工机械用水不均衡系数, 施工机械、 运输机械取; 动力设备取;
本工程中的施工机械设备中用水量最大的设备是一台砂浆搅拌机, 其施工用水定额为600L/台班。代入公式计算可得:
=( 1.15*1*600*2.00) /( 8*3600) =0.05L/s
( 3) 施工现场生活用水量计算( L/s) , 按下式计算:

式中: —办公区生活用水量( L/s) ;
—办公区高峰昼夜人数;
—办公区用水定额;
—办公区生活用水不均衡系数, 取
—每天工作的班数( 班) , 取;
根据施工组织计划可知, 施工过程中, 最高峰时约有工人60人, 管理人员12人, 故能够取=72, 根据施工用水定额, 每人每天用水定额为50L。代入公式可得:
=( 72*50*1.50) /( 1*8*3600) =0.19L/s
( 4) 生活区中生活用水量计算, 按下式计算:

式中: —生活区生活用水量( L/s) ;
—生活区居住人数;
—生活区昼夜全部用水定额;
—施工现场生活用水不均衡系数, 取
根据施工组织设计可知, 最高峰生活区的入住人数约为100人, 生活区每人昼夜全部用水定额为110L。代入公式可得:
=( 100*110*2.0) /( 24*3600) =0.03L/s
( 5) 消防用水量计算
本工程设计同一时间内发生火灾次数为1次, 取消防用水量为15L/s。
( 6) 总用水量计算
Q=(q1+q2+q3+q4)/2+q5=(2.40+0.05+0.19+0.03)/2+15=16.34L/s

第五节 管径设计
根据本工程的施工图纸和施工组织设计, 可知生活区和施工现场分别位于南面和北面, 故能够在干管引入水源后, 将水流分支至施工区域和生活区域。根据不同区域的用水量不同选用引水管, 有效利用资源。
（1） 引水干管的管径计算
由上述计算可得引水干管的总引流量不得小于16.83L/s。根据管径计算公式:
式中d---为配水管直径( m)
Q---耗水量( L/s)
v---管网中的流水速度, 取2.5( m/s)
代入公式可得:

故引水干管的管径可取d=100mm可满足整个现场的生活、 生产、 消防用水的需求。
（2） 生活区生活用水引水管的管径计算
根据施工组织的布置, 可经过引水干管将水流引至生活区, 满足生活用水需要, v取1.0m/s,

能够取生活区引水管管径d2=10mm,即可满足需要。
（3） 施工现场生活用水引水管管径计算
根据工作需要设置出水口, 保证项目的正常进行。取v=1.2m/s,

取该干管管径d3=20mm,满足施工和生活用水。
（4） 消防干管管径计算
由于消防用水的特殊性, 是扑灭火灾的主导力量, 室外设置消防栓, 同时引水至室内。施工用水和消防用水共用一条管道, 但其同时利用的概率极小, 取消防用水量为设置管径的依据。建筑属于高层建筑, 需要利用蓄水池和水泵。

取消防干管管径d4=100mm,满足要求。

第六节 水泵选择
根据室内消防流量15L/s, 建筑物高度按58m考虑, 室内消防水泵扬程计算如下:
H=H1+H2+H3
H---水泵扬程
H1—水泵吸水管到最不利点高差
H2—管道水头损失, 按H1的10%计算H3—最不利出水口出水水压
H=H1+H2+H3=58+5.8+10=73.8m
跟据上述计算和室内消防用水量的需求, 选用消防水泵, 选择立式多级离心泵XBD8.0/15-40DL*4,扬程80米, 满足要求。

第七节 消防水池计算
储水池储存一小时的消防用水量, 其容积为
V=15L/s*3600s=54m3
设计储水池的规格为: 6000*6000*1750, 采用地上式砖混砌筑。

第八节 主要施工管理措施
( 1) 、 进度管理措施
根据进度计划、 工程量和合理安排劳动力和投人机械设备, 严格控制进度的跟进, 保证按照进度计划的要求完成任务。加强操作人员对质量意识的培养和监督, 提高施工质量和一次成活率。严格履行碰头会制度, 及时发现问题及时解决、 协调好工序间的分工与合作关系, 保证按照施工进度计划进行。
( 2) 、 质量管理措施
A体系保证措施
在施工过程中, 项目部质量、 技术相关人员要经常深入工地进行调研, 以发现问题及时解决。及时对全体员工进行质量意识的教育和贯彻, 设立专职质检员对本项目进行管理, 以加大质量控制力度。
B物资检验措施
对所有进场的原材料、 半成品检查验收, 并登记备查。进场的物资必须进行标识, 按照经过检验、 未经检验和经检验不合格等三种状态进行分类堆放, 严格保管, 避免使用不合格的材料。
C工程检验验收
严格执行国家现行规范、 标准及企业的各项规定要求施工。施工队伍进场后, 在进行施工前, 严格按工艺标准要求对操作班组进行技术、 质量交底。在施工过程中, 分管质检工作人员应加强现场巡视, 以及时发现施工中的问题, 施工队对完成的工序在自检合格后, 向项目部质检组进行报验, 验收合格由相关人员签字确认。对未经验收和验收不过关未经返修合格, 禁止进行下道工序的施工。
D工程质量奖罚
在本单位, 不提倡奖励方式。因为在施工中保证质量是每个施工人员的职责。但对不按图施工, 违章操作, 对施工人员隐瞒质量问题, 要加以严肃处理。造成返工的根据返工损失大小给予加倍处罚。
(4)、 环保措施、 文明施工
A环境卫生保护措施
在管道施工中, 对二次利用水和生活用水要采取有效的阻隔措施, 防止水污染现象的发生。禁止随意动用明火作业和非环保燃料的使用。
B成品保护:
安装好的管道不得当做支撑、 放脚手架使用, 不得踏压, 支、 吊、 固定、 滑动支架不得作为其它用途的受力点。阀门的扳把与压力表、 温度表为了防止损坏、 丢失, 安装完成后暂时卸下, 使用时装好。管道的预留口应临时堵死, 以防掉入杂物造成管道堵塞。通水前应检查管道甩口是否堵好以防跑水, 每个阀门是否关好, 然后逐一进行通水试验。
