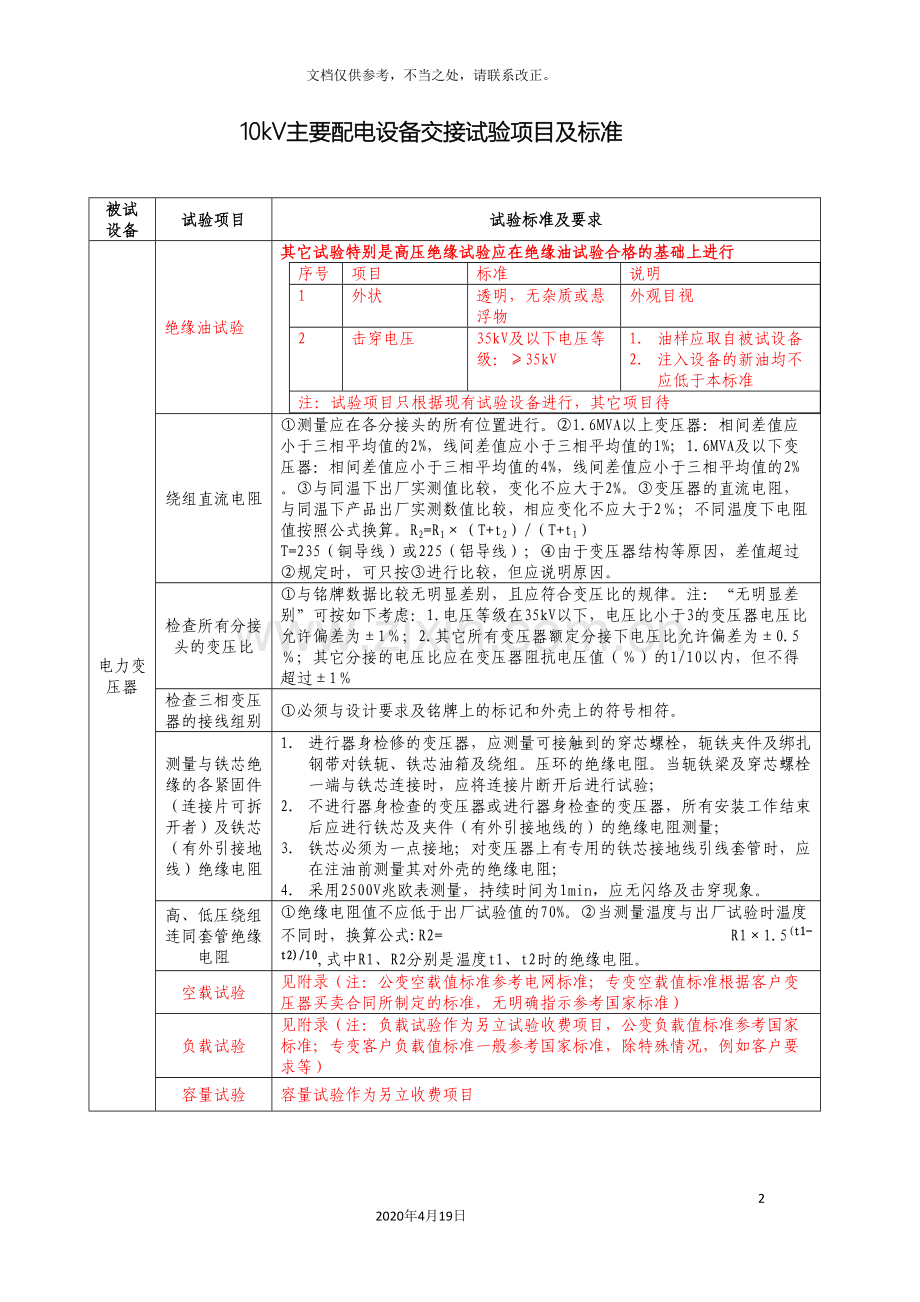

10kV主要设备交接试验规程 15 2020年4月19日文档仅供参考，不当之处，请联系改正。 10kV主要配电设备交接试验项目及标准被试设备试验项目试验标准及要求电力变压器绝缘油试验其它试验特别是高压绝缘试验应在绝缘油试验合格的基础上进行序号项目标准说明 1 外状透明，无杂质或悬浮物外观目视 2 击穿电压 35kV及以下电压等级：≥35kV 1. 油样应取自被试设备 2. 注入设备的新油均不应低于本标准注：试验项目只根据现有试验设备进行，其它项目待绕组直流电阻 ①测量应在各分接头的所有位置进行。②1.6MVA以上变压器：相间差值应小于三相平均值的2%，线间差值应小于三相平均值的1%；1.6MVA及以下变压器：相间差值应小于三相平均值的4%，线间差值应小于三相平均值的2%。③与同温下出厂实测值比较，变化不应大于2%。③变压器的直流电阻，与同温下产品出厂实测数值比较，相应变化不应大于2％；不同温度下电阻值按照公式换算。R2=R1×（T+t2）/（T+t1） T=235（铜导线）或225（铝导线）；④由于变压器结构等原因，差值超过②规定时，可只按③进行比较，但应说明原因。检查所有分接头的变压比 ①与铭牌数据比较无明显差别，且应符合变压比的规律。注：“无明显差别”可按如下考虑：1.电压等级在35kV以下，电压比小于3的变压器电压比允许偏差为±1％；2.其它所有变压器额定分接下电压比允许偏差为±0.5％；其它分接的电压比应在变压器阻抗电压值（％）的1/10以内，但不得超过±1％检查三相变压器的接线组别 ①必须与设计要求及铭牌上的标记和外壳上的符号相符。测量与铁芯绝缘的各紧固件（连接片可拆开者）及铁芯（有外引接地线）绝缘电阻 1. 进行器身检修的变压器，应测量可接触到的穿芯螺栓，轭铁夹件及绑扎钢带对铁轭、铁芯油箱及绕组。压环的绝缘电阻。当轭铁梁及穿芯螺栓一端与铁芯连接时，应将连接片断开后进行试验； 2. 不进行器身检查的变压器或进行器身检查的变压器，所有安装工作结束后应进行铁芯及夹件（有外引接地线的）的绝缘电阻测量； 3. 铁芯必须为一点接地；对变压器上有专用的铁芯接地线引线套管时，应在注油前测量其对外壳的绝缘电阻； 4. 采用2500V兆欧表测量，持续时间为1min，应无闪络及击穿现象。高、低压绕组连同套管绝缘电阻 ①绝缘电阻值不应低于出厂试验值的70%。②当测量温度与出厂试验时温度不同时，换算公式:R2= R1×1.5(t1-t2)/10,式中R1、R2分别是温度t1、t2时的绝缘电阻。空载试验见附录（注：公变空载值标准参考电网标准；专变空载值标准根据客户变压器买卖合同所制定的标准，无明确指示参考国家标准）负载试验见附录（注：负载试验作为另立试验收费项目，公变负载值标准参考国家标准；专变客户负载值标准一般参考国家标准，除特殊情况，例如客户要求等）容量试验容量试验作为另立收费项目绕组连同套管交流耐压试验容量为8000 kVA以下、绕组额定电压自110 kV以下的变压器，线端试验应按照下表进行交流耐压试验系统标称电压设备最高电压交流耐受电压油浸变和电抗器干式变和电抗器＜1 ≤1.1 - 2.5 3 3.6 14 8.5 6 7.2 20 17 10 12 28 24 其它变压器试验标准参照GB50150- 电流互感器绕组的绝缘电阻 ①测量一次绕组对二次绕组及外壳、各二次绕组间及其对外壳的绝缘电阻；绝缘电阻不宜低于1000 MΩ。②绝缘电阻测量应使用2500V兆欧表；交流耐压试验 ①一次绕组试验电压是出厂试验电压值的80%，42×0.8＝33kV，二次绕组试验电压2kV（可要2500V兆欧表1min代替）。检查变比 ①应与铭牌值相符。电压互感器绕组的绝缘电阻 ①测量一次绕组对二次绕组及外壳、各二次绕组间及其对外壳的绝缘电阻，绝缘电阻不宜低于1000 MΩ。②绝缘电阻测量应使用2500V兆欧表；。交流耐压试验 ①全绝缘PT试验电压是出厂试验电压值的80%，42×0.8＝33kV②分级绝缘PT进行倍频感应耐压试验，试验电压为出厂试验值的80%，对于三倍频，试验时间是40秒。③倍频感应耐压试验前后，应各进行一次额定电压时的空载电流及空载损耗测量，两次数据比较不应有明显差别，④二次绕组试验电压2kV（可要2500V兆欧表1min代替）测量一次绕组的直流电阻一次绕组直流电阻测量值，与换算到同一温度下的出厂值比较，相差不宜大于10％。二次绕组直流电阻测量值，与换算到同一温度下的出厂值比较，相差不宜大于15％检查三相接线组别和极性 ①必须与设计要求及铭牌上的标记和外壳上的符号相符。检查变比 ①应与铭牌值相符。支柱绝缘子测量绝缘电阻 ①用于330 kV及以下电压等级的悬式绝缘子的绝缘电阻值不应低于300 MΩ；②35 kV及以下电压等级的支柱绝缘子的绝缘电阻不应低于500 MΩ。③测量电压是2500V 交流耐压试验 ①35 kV及以下电压等级的支柱绝缘子，可在母线安装完毕后一起进行，试验电压是纯瓷的42kV，固体有机绝缘的38 kV②悬式绝缘子的交流耐压试验电压均取60 kV 真空断路器测量整体绝缘电阻、绝缘拉杆的绝缘电阻 ①不应低于1200 MΩ，②整体绝缘电阻值，应参照制造厂规定；交流耐压试验 ①应在合闸及分闸状态下进行交流耐压试验，试验电压是42kV，试验中不应发生贯穿性放电。导电回路电阻 ①应符合产品技术条件的规定。测量分、合闸线圈及合闸接触器线圈的绝缘电阻和直流电阻 ①绝缘电阻值不应低于10 MΩ，直流电阻值与出厂试验值比较无明显差别。 SF6断路器测量整体绝缘电阻应参照制造厂的规定交流耐压试验 ①应在合闸及分闸状态下进行交流耐压试验，试验电压是出厂试验电压值的80％,42×0.8＝34kV，试验中不应发生贯穿性放电。导电回路电阻 ①应符合产品技术条件的规定。隔离开关绝缘电阻（有机材料传动杆 ①常温下不应低于1200 MΩ。交流耐压按照相对地或外壳进行。试验电压是42kV。导电回路直流电阻 ①应符合产品技术条件的要求。负荷开关绝缘电阻（有机材料传动） ①常温下不应低于1200 MΩ。交流耐压三相同一箱体的负荷开关，应按照相间及相对地进行耐压试验，其余均按照相对地或外壳进行。试验电压按照相正确、相间、断口试验电压均是42kV。辅助触头试验电压为20kV 导电回路直流电阻 ①应符合产品技术条件的要求。氧化锌避雷器绝缘电阻 35kV及以下电压：用2500V兆欧表绝缘电阻不小于1000 MΩ；低压（1kV）以下：用500V兆欧表，绝缘电阻不小于2 MΩ 测量直流1mA参考电压及泄漏电流 ①直流1mA参考电压：对于配电型避雷器应不小于25kV，对于电站型避雷器，应不小于24kV；②0.75倍直流1mA参考电压下泄漏电流：应不大于50。橡塑电力电缆主绝缘及外护套绝缘电阻 ①对主绝缘，耐压前后绝缘电阻测量应无明显变化。 ②对外护套，要求每公里绝缘电阻不低于0.5 MΩ。说明：测量电压500V；对外护套有引出线者进行。交流耐压试验额定电压18/30及以下的电缆试验电压为2.5Uo或2Uo，时间为5min或60min。 1kV及以下电压等级配电设备和馈电线路测量绝缘电阻，应符合下列规定： 1.配电装置及馈电线路的绝缘电阻值不应小于0.5 MΩ； 2.测量馈电线路绝缘电阻时，应将断路器（或熔断器）、用电设备、电器和仪表等断开动力配电装置的交流耐压试验，应符合下列规定： 1.试验电压为1000V。当回路绝缘电阻值在10MΩ以上时，可采用2500V兆欧表代替，试验持续时间为1min，或符合产品技术规定； 2.交流耐压试验为各相对地，48V及以下电压等级配电装置不做耐压试验。检查配电装置内不同电源的馈线间或馈线两侧的相位应一致。以上规程参照GB 50150- 《电气装置安装工程电气设备交接试验标准》注：容量试验和负载试验是额外收费，请工程负责人接收工作任务的时候和安装公司委托人落实是否需要做容量试验和负载试验，如果需要增加此两项试验，费用另外加收。工程负责人在登记工程量的时候必须登记清楚是否有增加容量和负载试验。出具的结算书必须要工程负责人签名确认。附录一绝缘工器具试验规程工器具名称电压等级试验电压泄漏电流试验时间试验周期参照规程绝缘手套高压 8kV 泄漏电流不大于8mA 1min 半年电力建设安全工作规程第2部分：架空电力线路部分DL 5009.2- 低压 2.5kV 泄漏电流不大于8mA 1min 半年绝缘靴 30kV 25kV 泄漏电流不大于9mA 1min 半年 20kV 15kV 泄漏电流不大于7.5mA 1min 半年 12kV 10kV 泄漏电流不大于8mA 1min 半年绝缘棒 6～10kV 44kV — 5min 一年 35～110kV 4倍相电压 — 5min 一年 220kV 3倍相电压 — 5min 一年验电器 6～10kV 40kV 起动电压值不高于额定电压的40%，不低于额定电压的15%。 5min 半年 35kV 105kV 5min 半年绝缘挡板 6～10kV 30kV — 5min 一年 35kV 80kV — 5min 一年接地杆 6～10kV 44kV — 5min 一年 35～110kV 4倍相电压 — 5min 一年 220kV 3倍相电压 — 5min 一年核相器绝缘部分 10kV 45kV （试验长度为0.7米） — 1min 一年《电力安全工器具预防性试验规程（试行）》 35kV 95kV （试验长度为0.9米） — 1min 一年电阻管泄漏电流试验 10kV 10kV 泄漏电流不大于2mA 1min 半年 35kV 35kV 泄漏电流不大于2mA 1min 半年动作电压试验最低电压应过0.25倍额定电压一年附录二 S11油变空负载标准 10kv S11 型油变空载损耗、负载损耗技术标准额定容量 KVA 空载损耗（W）负载损耗（W）广东电网南方电网国家标准广东电网南方电网国家标准 30 100 100 100 600 630/600 630/600 50 130 130 130 870 910/870 910/870 63 150 150 150 1040 1090/1040 1090/1040 80 180 180 180 1250 1310/1250 1310/1250 100 200 200 200 1500 1580/1500 1580/1500 125 240 240 240 1800 1890/1800 1890/1800 160 280 280 280 2200 2310/2200 2310/2200 200 340 340 340 2600 2730/2600 2730/2600 250 400 400 400 3050 3200/3050 3200/3050 315 480 480 480 3650 3830/3650 3830/3650 400 570 570 570 4300 4520/4300 4520/4300 500 680 680 680 5100 5410/5150 5410/5150 630 810 810 810 6200 6200 6200 800 980 980 980 7500 7500 7500 1000 1150 1150 1150 10300 10300 10300 1250 1360 1360 1360 1 1 1 1600 1640 1640 1640 14500 14500 14500 注：1、广东电网公司标准Y yn0和D yn11接线的空载损耗、负载损耗均执行上表所列数值。空载损耗不允许正偏差，负载损耗允许3%的正偏差。 2、南网标准、国家标准斜线上方适用于D yn11或Y zn11，下方适于Yyn0。南网标准空载损耗不得超过3%，负载损耗不得超过5%，总损耗不得超过4%。国家标准空载损耗、负载损耗正偏差不得超过15%，总损耗不得超过10%。 3、标准依据：GB/T 6451-1999 三相油浸电力变压器技术参数和要求，JB/T3837（最新版）变压器类产品型号编制方法、南方电网公司《配电变压器能效标准及技术经济评价导则》、广东电网公司生产部《S11型配电变压器检验管理办法》（广电生[ ]4号）附录三 S13、S15油变空负载标准 10kv S13型、SH15 型油变空载损耗、负载损耗技术标准额定容量 KVA S13型 S15型空载损耗（w）负载损耗（w）空载损耗（w）负载损耗（w）南网标准国家标准南网标准国家标准南网标准国家标准南网标准国家标准 30 80 80 630/600 630/600 33 33 600 600 50 100 100 910/870 910/870 43 43 870 870 63 110 110 1090/1040 1090/1040 50 50 1040 1040 80 130 130 1310/1250 1310/1250 60 60 1250 1250 100 150 150 1580/1500 1580/1500 75 75 1500 1500 125 170 170 1890/1800 1890/1800 85 85 1800 1800 160 200 200 2310/2200 2310/2200 100 100 2200 2200 200 240 240 2730/2600 2730/2600 120 120 2600 2600 250 290 290 3200/3050 3200/3050 140 140 3050 3050 315 340 340 3830/3650 3830/3650 170 170 3650 3650 400 410 410 4520/4300 4520/4300 200 200 4300 4300 500 480 480 5410/5150 5410/5150 240 240 5150 5150 630 570 570 6200 6200 320 320 6200 6200 800 700 700 7500 7500 380 380 7500 7500 1000 830 830 10300 10300 450 450 10300 10300 1250 970 970 1 1 530 530 1 1 1600 1170 1170 14500 14500 630 630 14500 14500 ------- ------- ------- ------- ------- 750 ------- 17400 2500 ------- ------- ------- ------- ------- 900 ------- 20200 注：1、表中斜线上方适用于D yn11或Y zn11，下方适于Yyn0。南网标准空载损耗不得超过3%，负载损耗不得超过5%，总损耗不得超过4%，国家标准空载损耗、负载损耗正偏差不得超过15%，总损耗不得超过10%。广东电网公司标准Y yn0和D yn11接线的空载损耗、负载损耗均执行上表所列数值。空载损耗不允许正偏差，负载损耗允许3%的正偏差。 2、标准依据：GB/T 6451-1999 三相油浸电力变压器技术参数和要求，JB/T3837（最新版）变压器类产品型号编制方法、JB/T10318- 油浸式非晶合金铁心配电变压器技术参数和要求、南方电网公司《配电变压器能效标准及技术经济评价导则》。附表四 9型干变空负载标准 10kv 9型干变空载损耗、负载损耗技术标准容量 KVA 空载损耗（w）负载损耗（w）短路阻抗（%）广东电网标准南网标准国家标准广东电网标准南网标准国家标准 ---- A组 B组 A组 B组 F级绝缘 120℃ A组 B组 A组 B组 F级绝缘120℃ H级绝缘 145℃ F级绝缘120℃ H级绝缘 145℃ F级绝缘120℃ H级绝缘145℃ F级绝缘120℃ H级绝缘145℃ 30 ---- 220 205 220 205 ---- 750 800 780 830 750 800 780 830 4 50 ---- 310 285 310 285 ---- 1060 1130 1120 1200 1060 1130 1120 1200 80 ---- 420 380 420 380 ---- 1460 1560 1550 1660 1460 1560 1550 1660 100 ---- 450 410 450 410 ---- 1670 1780 1880 1930 1670 1780 1880 1930 125 ---- 530 470 530 470 ---- 1960 2100 2100 2250 1960 2100 2100 2250 160 ---- 610 550 610 550 ---- 2250 2410 2450 2620 2250 2410 2450 2620 200 ---- 700 650 700 650 ---- 2680 2870 2850 3050 2680 2870 2850 3050 250 ---- 810 740 810 740 ---- 2920 3120 3250 3480 2920 3120 3250 3480 315 990 990 880 990 880 3680 3670 3930 3900 4180 3670 3930 3900 4180 400 1100 1100 1000 1100 1000 4220 4220 4520 4600 4900 4220 4520 4600 4900 500 1305 1310 1180 1310 1180 5170 5170 5630 5470 5850 5170 5630 5470 5850 630 ---- 1510 1360 1510 1360 ---- 6220 6660 6500 6950 6220 6660 6500 6950 630 1460 1460 1300 1460 1300 6310 6310 6750 6700 7170 6310 6750 6700 7170 6 800 1710 1710 1540 1710 1540 7370 7360 7880 7800 8350 7360 7880 7800 8350 1000 1990 1990 1760 1990 1760 8610 8610 9210 9250 9900 8610 9210 9250 9900 1250 2350 2350 2030 2350 2030 10260 10260 10980 11000 11800 10260 10980 11000 11800 1600 2755 2760 2700 2760 2700 12420 13270 13500 13500 14400 13270 13500 13500 14400 3755 3400 3000 3400 3000 15300 16370 16200 16200 17400 16370 16200 16200 17400 2500 4500 4000 3500 4000 3500 18200 19460 19500 19500 20800 19460 19500 19500 20800 1600 ---- 2760 2700 2760 2700 ---- 14660 14500 14500 15500 14660 14500 14500 15500 8 ---- 3400 3000 3400 3000 ---- 18000 17700 17700 19000 18000 17700 17700 19000 2500 ---- 4000 3500 4000 3500 ---- 21400 21000 21000 22500 21400 21000 21000 22500 注：1、广东电网公司标准空载损耗不允许正偏差，负载损耗允许3%正偏差。 2、南网标准空载损耗不得超过3%，负载损耗不得超过5%，总损耗不得超过4%。国家标准空载损耗、负载损耗正偏差不得超过15%，总损耗不得超过10%。 3、合同未列明组别，按A组指标考核。 4、当广东电网公司标准低于国家标准时，按国家标准考核。 5、标准依据：GB10228（最新版）干式电力变压器技术参数和要求、南方电网公司《配电变压器能效标准及技术经济评估导则》、广东电网公司10kv干式变压器招标文件。附录五 10型干变空负载标准 10kv 10型干变空载损耗、负载损耗技术标准容量 KVA 空载损耗（w）负载损耗（w）短路阻抗（%）广东电网标准南网标准国家标准广东电网标准南网标准国家标准 ---- A组 B组 A组 B组 F级绝缘 120℃ A组 B组 A组 B组 F级绝缘120℃ H级绝缘 145℃ F级绝缘120℃ H级绝缘 145℃ F级绝缘120℃ H级绝缘145℃ F级绝缘120℃ H级绝缘145℃ 30 ---- 190 180 190 180 ---- 710 760 740 790 710 760 740 790 4 50 ---- 270 250 270 250 ---- 1000 1070 1060 1140 1000 1070 1060 1140 80 ---- 370 330 370 330 ---- 1380 1480 1470 1570 1380 1480 1470 1570 100 ---- 400 360 400 350 ---- 1570 1690 1690 1830 1570 1690 1690 1830 125 ---- 470 420 470 420 ---- 1850 1980 1980 2120 1850 1980 1980 2120 160 ---- 540 490 540 490 ---- 2130 2280 2320 2480 2130 2280 2320 2480 200 ---- 620 580 620 580 ---- 2530 2710 2690 2880 2530 2710 2690 2880 250 ---- 720 660 720 660 ---- 2760 2960 3070 3300 2760 2960 3070 3300 315 880 880 780 880 780 5610 3470 3730 3690 3970 3470 3730 3690 3970 400 1040 980 890 980 890 6630 3990 4280 4350 4640 3990 4280 4350 4640 500 1200 1160 1040 1160 1040 7950 4880 5230 5160 5530 4880 5230 5160 5530 630 ---- 1340 1200 1340 1200 ---- 5880 6290 6140 6560 5880 6290 6140 6560 630 1345 1300 1160 1300 1160 9265 5960 6400 6330 6800 5960 6400 6330 6800 6 800 1695 1520 1370 1520 1370 11560 6960 7460 7380 7900 6960 7460 7380 7900 1000 1985 1770 1560 1770 1560 13345 8130 8760 8730 9420 8130 8760 8730 9420 1250 2385 2090 1810 2090 1810 15640 9690 10370 10390 11140 9690 10370 10390 11140 1600 2735 2450 2400 2450 2400 18105 11730 12580 12270 13650 11730 12580 12270 13650 3320 3050 2700 3050 2700 21250 14450 15560 15300 16540 14450 15560 15300 16540 2500 4000 3600 3150 3600 3150 24735 17170 18450 18420 19720 17170 18450 18420 19720 1600 ---- 2450 2400 2450 2400 ---- 12960 13900 13720 14690 12960 13900 13720 14690 8 ---- 3050 2700 3050 2700 ---- 15960 17110 15720 18060 15960 17110 15720 18060 2500 ---- 3600 3150 3600 3150 ---- 18890 20290 19840 21330 18890 20290 19840 21330 注：1、广东电网公司标准空载损耗不允许正偏差，负载损耗允许3%正偏差。 2、南网标准空载损耗不得超过3%，负载损耗不得超过5%，总损耗不得超过4%。国家标准空载损耗、负载损耗正偏差不得超过15%，总损耗不得超过10%。 3、合同未列明组别，按A组指标考核。 4、当广东电网公司标准低于国家标准时，按国家标准考核。 5、标准依据：GB10228（最新版）干式电力变压器技术参数和要求、南方电网公司《配电变压器能效标准及技术经济评估导则》、广东电网公司10kv干式变压器招标文件。附表六 15型干变空负载标准 10kv 15型干变空载损耗、负载损耗南方电网技术标准容量 kVA 空载损耗（w）负载损耗（w）短路阻抗（%） F级绝缘120℃ H级绝缘145℃ 30 70 710 760 4 50 90 1000 1070 80 120 1380 1480 100 130 1570 1690 125 150 1850 1980 160 170 2130 2280 200 200 2530 2710 250 230 2760 2960 315 280 3470 3730 400 310 3990 4280 500 360 4880 5230 630 420 5880 6290 630 410 5960 6400 6 800 480 6960 7460 1000 550 8130 8760 1250 650 9690 10370 1600 760 11730 12580 1000 14450 15560 2500 1200 17170 18450 1600 760 12960 13900 8 1000 15960 17110 2500 1200 18890 20290 1、广东电网公司标准空载损耗不允许正偏差，负载损耗允许3%正偏差。 2、南网标准空载损耗不得超过3%，负载损耗不得超过5%，总损耗不得超过4%。附录七 S9油变空负载标准 S9-30～1600/10 电力变压器规格与主要技术数据额定容量 KVA 联接组别电压（KV）损耗（W）阻抗电压（%）空载电流（%）重量（kg）外形尺寸（长*宽*高）高压低压空载负载器身重油重总重 30 Yyno 10 0.4 130 600 4 2.1 140 70 280 1061*729*1133 50 10 170 870 2.0 205 80 375 1105*744*1183 80 10 240 1250 1.8 280 100 490 1125*755*1283 100 10 290 1500 1.6 325 110 560 1130*815*1318 160 10 400 2200 1.4 450 140 760 1230*840*1423 200 10 480 2600 1.3 525 165 875 1357*855*1448 250 10 560 3050 1.2 625 190 1040 1408*914*1508 315 10 670 3650 1.1 745 220 1225 1423*1051*1533 400 10 800 4300 1.0 905 275 1465 1540*1116*1608 500 10 960 5100 1.0 1050 305 1715 1595*1280*1668 630 10 1200 6200 4.5 0.9 1280 395 2110 1595*1280*1668 800 10 1400 7500 0.8 1510 455 2575 19551325*1882 1000 10 1700 10300 0.7 1675 525 2860 1975*1335*1957 1250 10 1950 1 0.6 1955 585 3330 *1340* 1600 10 2400 14500 0.6 2390 670 3970 2130*1375*2234 关于阻抗电压的标准有以下规定：注： 1、油浸式变压器30KVA-500KVA短路阻抗4%，630KVA-1600KVA短路阻抗4.5%； 2、干式变压器30KVA-500KVA短路阻抗4%，630KVA-2500KVA短路阻抗6%； 3、短路阻抗允许偏差正负10%。附：油浸式变压器各电压等级阻抗电压要求如下 10kV/0.4kV无励磁或有载调压： ≤500kVA，4%；≥630kVA，4.5%； 10kV/3、3.15、6.3kV无励磁： 630kVA，4.5%；≥630kVA，5.5%； 35kV无励磁： ≤2500kVA，6.5%；≥3150kVA≤5000kVA，7.0%；≥6300kVA≤10000kVA，7.5%；≥12500kVA，8%； 35kV有载调压： ≥ kVA≤2500kVA，6.5%；≥3150kVA≤5000kVA，7.0%；≥6300kVA≤10000kVA，7.5%；≥12500kVA，8%； 66kV： ≤5000kVA，8%；≥6300kVA，9%； 110kV: 双绕组均为10.5%；三绕组升压：高-中17-18%，高-低10.5%，中-低6.5%；降压：高-中10.5%，高-低17-18%，中-低6.5% 220kV: 双绕组均为12-14%；三绕组升压：高-中22-24%，高-低12-14%，中-低7-9%；降压：高-中12-14%，高-低22-24%，中-低7-9%
