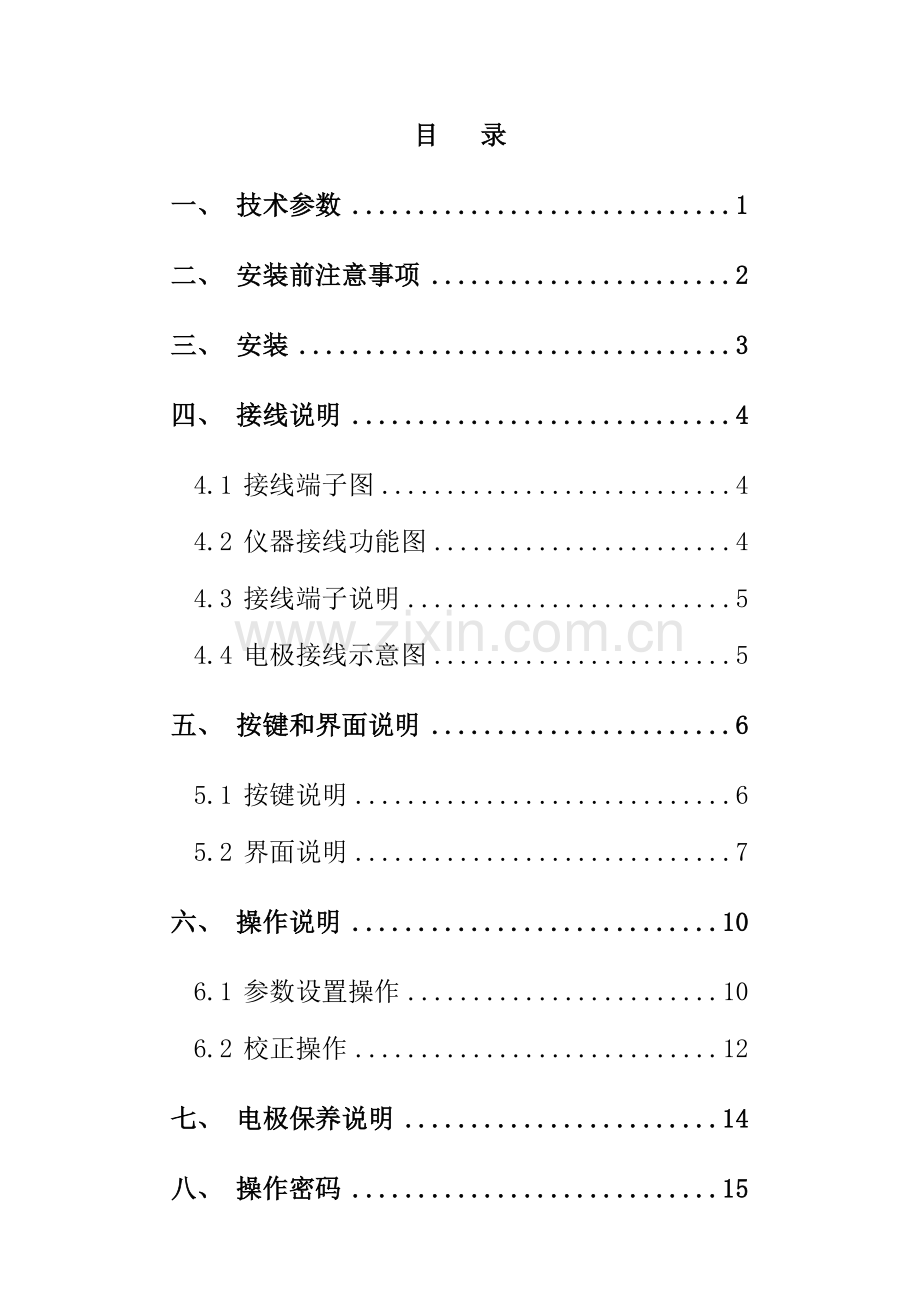

目录
一、 技术参数 1
二、 安装前注意事项 2
三、 安装 3
四、 接线说明 4
4.1 接线端子图 4
4.2 仪器接线功能图 4
4.3 接线端子说明 5
4.4 电极接线示意图 5
五、 按键和界面说明 6
5.1 按键说明 6
5.2 界面说明 7
六、 操作说明 10
6.1 参数设置操作 10
6.2 校正操作 12
七、 电极保养说明 14
八、 操作密码 15
8.1、 参数设置密码 15
8.2、 校正密码 15

一、 技术参数
测量项目
pH
ORP
TEMP.
测量范围
0~14pH
-1500~ 1500mV
-30~110℃
分辨率
0.01pH
1mV
0.1℃
精度
±0.1%( ±1 digit )
±0.1%( ±1 digit )
±1℃
温度补偿
Pt100自动温度补偿或手动输入温度补偿
输入阻抗
≥1012Ω
环境温度
0~50℃
显示
背光液晶显示
信号输出
隔离式直流4 ~ 20mA输出, 最大负载750Ω
控制触点
2个继电器触点输出
触点容量
240VAC , 2A( max) 阻性负载
清洗
触点
1个ON/OFF继电器触点输出
时间
ON: 0 ~ 999秒可选 OFF: 0 ~ 999小时可选
电源
100~240VAC, 50Hz
固定方式
配电箱开孔安装
机器尺寸
120×120×135mm(H×W×D)
开孔尺寸
110+1×110+1mm(H×W)
功率
≤5W
重量
≤1kg
适配电极
进口或国产的玻璃pH或ORP电极
二、 安装前注意事项
1、 请选择通风良好的位置安装pH计( 以下简称仪器) , 并避免仪器直接受到阳光照射。
2、 安装前请阅读本说明书, 以免接线不正确导致仪器损坏。
3、 在所有接线未完成前, 请勿给仪器上电, 以免发生危险。
4、 pH或ORP电极信号传输须采用专用电极电缆, 不能随便用一般电缆代替, 否则将产生错误的测量结果。
5、 使用220VAC的电源时, 请避免使用三相电源, 以免造成电源突波干扰。( 若有电源突波干扰现象发生, 可将仪器用的电源与动力装置电源分开, 即仪器采用单独电源, 或在所有动力装置的电源端接突波吸收器来消除突波, 如加药机、 搅拌机等) 。
6、 仪器内部的继电器为小电流继电器, 若要控制较大动力的附属装置时, 请外接电流容量较大的继电器, 以确保仪器的安全。
7、 下图为仪器和动力装置的接线示意图。

图2－1 仪器和动力装置接线示意图
三、 安装
1、 在配电箱面板上开好110＋1mm×110＋1mm的仪器安装方孔。
2、 仪器从配电箱的面板直接放入, 将仪器附带的的固定架卡入仪器两侧的固定孔, 用一字型螺丝刀拧紧固定螺丝。
安装示意图如下:

图3－1 仪器尺寸和安装示意图

四、 接线说明
4.1 接线端子图

图4－1 仪器接线端子图
4.2 仪器接线功能图

图4－2 仪器接线功能图
4.3 接线端子说明
GLASS
接pH或ORP电极信号线的透明线
REF
接pH或ORP电极信号线的屏蔽网线

自动温度补偿时, 左起第一端子接PT100一端, 第三端子接PT100另一端;
手动输入温度补偿时不接。
4~20mA
＋
输出电流信号正端
－
输出电流信号负端
NC
不接
L
交流220V电源相线
N
交流220V电源零线
E
接地线
Hi
上限报警触点
Lo
下限报警触点
COM
上下限报警触点公共端
WASH
清洗触点( 非标准配置)
4.4 电极接线示意图
图4-3电极接线示意图
五、 按键和界面说明

图5-1 按键面板图
5.1 按键说明
Cal —— 校正功能键;
Conf —— 参数设置功能键;
——功能切换/数字循环功能键;
—— 移位功能键;
Enter —— 确认功能键;

5.2 界面说明
5.2.1、 测量界面
pH测量界面 ORP测量界面
正常工作时, 若没有进行”校正”或”参数设置”操作, 仪器显示测量界面。
5.2.2、 密码输入界面
校正密码输入 参数设置密码输入
为了防止非操作人员的误操作, 本仪器设置了校正密码和参数设置密码。
需要校正操作时, 在测量状态下, 按”Cal”约1秒钟, 进入”校正密码输入”界面, 利用””和””输入四位校正密码, 如果密码正确, 则进入校正界面; 如果密码错误, 则四位密码自动清零, 请操作人员重新输入。
需要参数设置操作时, 在测量状态下, 按”Conf”约1秒钟, 进入”密码设置输入”界面, 利用””和””输入四位校正密码, 如果密码正确, 则进入参数设置界面; 如果密码错误, 则四位密码自动清零, 请操作人员重新输入。

5.2.3、 校正界面
pH校正界面 ORP校正校正
仪器设计了简便易懂的校正界面。具体操作见本说明书第六部分《操作说明》。
5.2.4、 参数设置界面
* WASH OFF/WASH ON 为”000”时, 清洗功能关闭。
参数设定界面总共4页, 设定参数见下表:
表5－1 参数设定说明
页数
参数名称
设置内容
1
MEA
选择测量pH或ORP信号
RTD
选择温度是自动测量或手动输入
TEMP
RTD选”MAN”时, 此项输入手动温度值
2
BUF
选择标准液类型( pH4种类型可选, ORP直接输入标准液mV值。
4mA
4mA输出对应的pH或ORP值
20mA
20mA输出对应的pH或ORP值
3
Hi
上限报警对应的pH或ORP值
dB
上限报警的迟滞范围值
Lo
下限报警对应的pH或ORP值
dB
下限报警的迟滞范围值
4
WASH OFF
清洗触点开关关闭时间( 单位: 小时)
ON
清洗触点开关开通时间( 单位: 秒)

六、 操作说明
确认正确接线后, 仪器上电。正常上电后, 自动进入测量界面, 用户可根据以下流程进行参数设置操作或校正操作。
图6-1 操作流程图
6.1 参数设置操作
步
骤
一
按”Conf”键约1秒, 放开后出现右图密码界面, 正确输入4位参数设置密码后, 进入参数设置界面。

步
骤
二
用””选测量pH/ORP

用””选AUTO自动/Man 手动
用””和””设定手动温度
当前页中的参数设置完成后, 按”Enter”键进入下页。
步
骤
三
用””选测量校正液组别 (注*)

用””和””设4mA对应值
用””和”” 设20mA对应值
注*: 0 (7.00/4.01)、 1( 6.86/4.01) 、 2( 7.00/9.21) 、 3( 7.00/10.00)
当前页中的参数设置完成后, 按”Enter”键进入下页。
步
骤
四
用””和””设报警上限

用””和””设报警上限迟滞
用””和””设报警下限
用””和””设报警下限迟滞
当前页中的参数设置完成后, 按”Enter”键进入下页。
步
骤
五
用””和””设清洗触点关闭时间( 以小时计)

用””和””设清洗触点开通时间(以秒计)
ORP设置中BUF不用选组别, 只要直接用””和””输入ORP标准溶液的mV值。其余设置和pH基本相同。

6.2 校正操作
6.2.1、 pH校正
步
骤
一
按”Cal”键约1秒, 放开后出现右图密码界面, 正确输入4位参数设置密码后, 进入pH校正界面。

步
骤
二
光标提示将pH电极放入第1点标准溶液, 等右上角的数值基本稳定后, 按”Enter”键, 仪器进行自动校正, 完毕后光标落在第二点。

步
骤
三
光标提示将pH电极放入第2点校正溶液, 等右上角的数值基本稳定后, 按”Enter”键, 仪器进行自动校正, 完毕后光标落在”SAVE”上。

步
骤
四
校正完成后, 光标落在”SAVE”上, 提示操作人保存校正数据。按”Enter”保存, 若不想保存, 按”Cal”键返回到pH测量界面。屏幕左下角的数据为当前pH电极的零点和斜率值。

6.2.2、 ORP校正
步
骤
一
按”Cal”键约1秒, 放开后出现右图密码界面, 正确输入4位参数设置密码后, 进入ORP校正界面。

步
骤
二
光标下方的数值是操作人员在”参数设置操作”输入的ORP标准液毫伏值。将ORP电极改校正溶液, 等右上角的数值基本稳定后, 按”Enter”键, 仪器进行自动校正, 完毕后光标落在第二点。

步
骤
三
校正完成后, 光标落在”SAVE”上, 提示操作人保存校正数据。按”Enter”保存, 若不想保存, 按”Cal”键返回到ORP测量界面。

七、 电极保养说明
pH/ORP电极状况是否良好是影响pH/ORP准确测量的重要因素。建议定期清洗和校正电极, 以获得精确稳定的测量值。
污染种类
清洗方式
一般性的污染
用0.1mol/LNaOH或0.1mol/LHCL清洗电极约数分钟。
油脂或有机物的污染
用丙酮或乙醇短暂的清洗电极, 时间约数秒钟。
测试溶液中含蛋白质, 导致电极隔膜污染
将电极浸在Pepsin/HCL溶液中数小时。如9891电极清洗液。
硫化物的污染
( 电极隔膜变黑)
将电极浸在Thiourea/HCL溶液中, 直至电极隔膜变白为止。如9892电极清洗液。
当用上述方式清洗电极后, 请用水冲洗干净, 并将电极浸入3MKCL溶液中约十五分钟, 然后重新做电极校正。
电极清洗过程中, 请勿摩擦电极感测玻璃头, 或采用机械式清洗电极, 否则会产生静电干扰, 影响电极反应。
白金电极在清洗时, 可用细布沾水轻檫白金环。
注: 1、 电极清洗周期依据污染程度而定, 一般建议每周清
洗校正一次。

八、 操作密码
8.1、 参数设置密码
按”Conf”键约1秒, 放开后出现右图密码界面, 正确输入”1200”后, 按”Enter”进入参数设置界面。

8.2、 校正密码
按”Cal”键约1秒, 放开后出现右图密码界面, 正确输入”1100”后, 按”Enter”进入校正操作界面。
