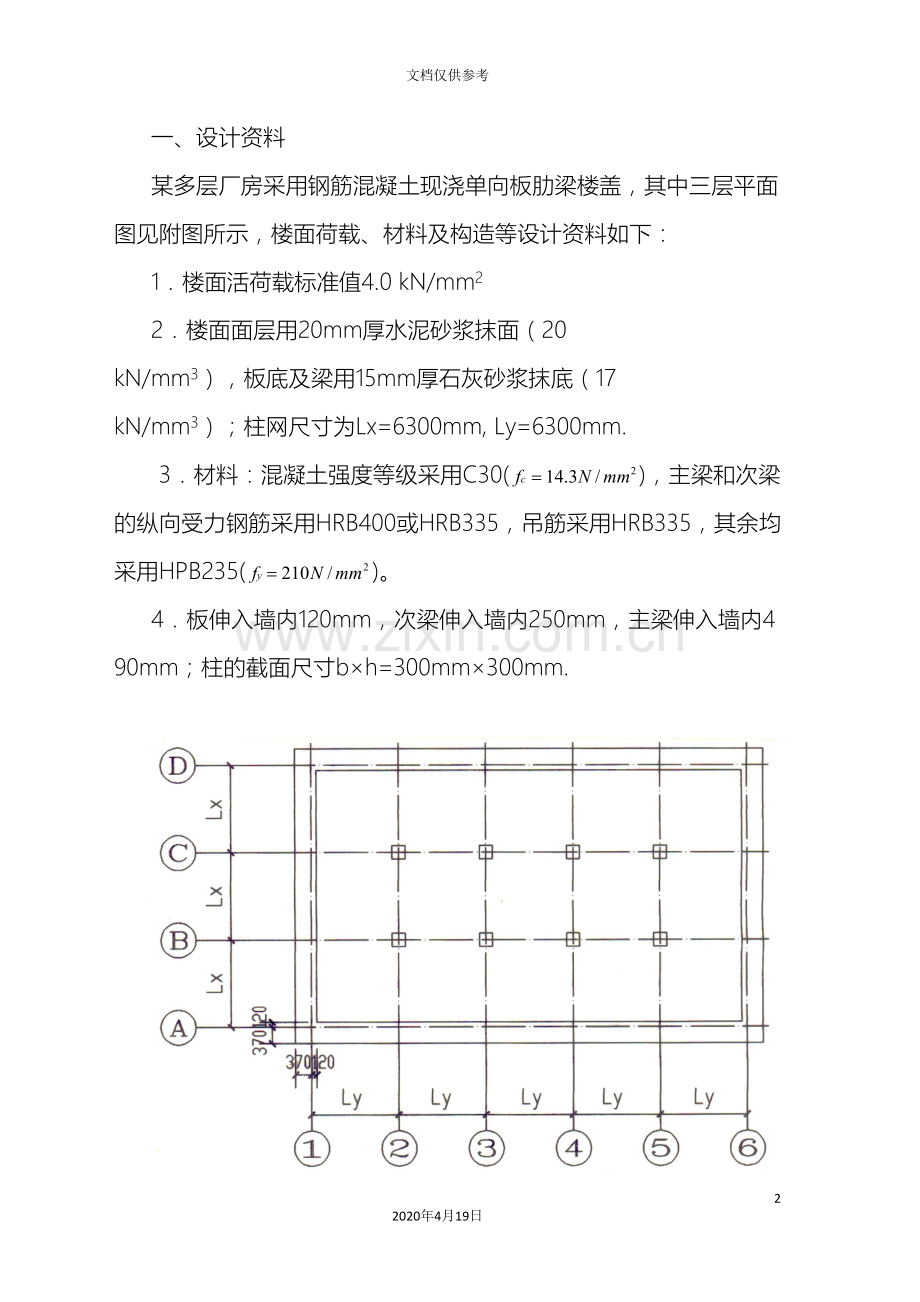

一、设计资料
某多层厂房采用钢筋混凝土现浇单向板肋梁楼盖,其中三层平面图见附图所示,楼面荷载、材料及构造等设计资料如下:
1.楼面活荷载标准值4.0 kN/mm2
2.楼面面层用20mm厚水泥砂浆抹面(20 kN/mm3),板底及梁用15mm厚石灰砂浆抹底(17 kN/mm3);柱网尺寸为Lx=6300mm, Ly=6300mm.
3.材料:混凝土强度等级采用C30(),主梁和次梁的纵向受力钢筋采用HRB400或HRB335,吊筋采用HRB335,其余均采用HPB235()。
4.板伸入墙内120mm,次梁伸入墙内250mm,主梁伸入墙内490mm;柱的截面尺寸b×h=300mm×300mm.
二、设计过程如下:
(一)板按考虑塑性内力重分布方法计算内力,并配筋。
板厚h≥l0/40=2100/40=52.5mm,对工业建筑楼盖,要求h≥70mm,故取板厚h=80mm。取次梁截面高度h=450mm,梁宽b=200mm。
1、荷载计算
荷 载 种 类
荷载标准值
(KN/mm2)
荷载分项系数
荷载设计值
(KN/mm2)
永 久
荷 载
20mm厚水泥砂浆面层80mm厚现浇板自重15mm厚板底抹灰
0.4
2.0
0.255
1.2
1.2
1.2
0.48
2.4
0.306
小 计(g)
2.655
1.2
3.186
可 变 荷 载(q)
4.0
1.3
5.2
总 荷 载(g+q)
6.655
8.386
2、 计算简图 计算板的跨度:
边跨 l01= ln+h/2=(2.1-0.12-0.2/2)m+0.08/2m=1.92m
l01=ln+a/2=(2.1-0.12-0.2/2)m+0.12/2m=1.94m
取二者中的最小值,即边跨l01=1.92m
中间跨 l0=(2.1-0.2)m=1.9m
边跨与中间跨计算跨度相差不超过10%,可按等跨连续板计算内力。沿板的长边方向取1米宽的板带作为板的计算单元。
3、 弯矩设计值
板各截面的弯矩计算见下表
截 面
边跨跨中
离端第二个支座
离端第二跨跨中
中间支座
弯矩计算系数α
1/11
-1/11
1/16
-1/14
弯矩值(KN·m)
2.81
-2.81
1.89
-2.16
4、 板的配筋计算
b=1000mm,h=80mm,h0=80-20=60mm。各截面配筋计算过程见下表,中间板带内区格四周与梁整体连接,故M2、 M3及Mc应降低20%,计算结果应填在表四括号内。
板正截面配筋计算表
截 面
边跨跨中 (1)
第一内支座 (B)
中间跨中(2)(3)
中间支座(C)
边板带
(中间
带板)
边板带
(中间
带板)
2.81
-2.81
1.89
1.89×0.8=1.51
-2.16
-2.16
×0.8=-1.73
3.37
3.37
2.24
1.79
2.57
2.05
<
<
<
<
<
<
229.48
229.48
152.53
121.89
175
139.60
选配钢筋
Φ8/10
@ 200
Φ8/10
@200
Φ8
@200
Φ8
@200
Φ8
@200
Φ8
@200
实配钢筋
面积
322
322
251
251
251
251
验算配筋率
0.40%
0.40%
0.31%
0.31%
0.31%
0.31%
(二)绘制楼盖结构施工图
1、楼面结构平面布置图
2、板配筋平面图
(1)边区板带钢筋布置图
(2)中间区板带钢筋布置图
(3)板的配筋图
自我总结:
经过一周的课程设计,我初步了解了钢筋混凝土现浇单向板肋梁楼盖的构造及设计方法,把课堂所学知识综合运用到了设计过程中。
这次设计给我提供了一个动手动脑的平台,使我对课本上学的理论知识理解更加深刻。从中我发现了以前学习的不足,对知识的掌握只停留在表面上,经过亲自动手操作我了解到了实践的重要性。一周的课程设计结束了,在这次的课程设计中不但检验了我所学习的知识,也培养了我如何去把握一件事情,如何去做一件事情,又如何完成一件事情。
课程设计过程中,我能认真完成任务,积极查找资料,认真学习任务书,听从老师安排,本次课程设计任务圆满完成。
