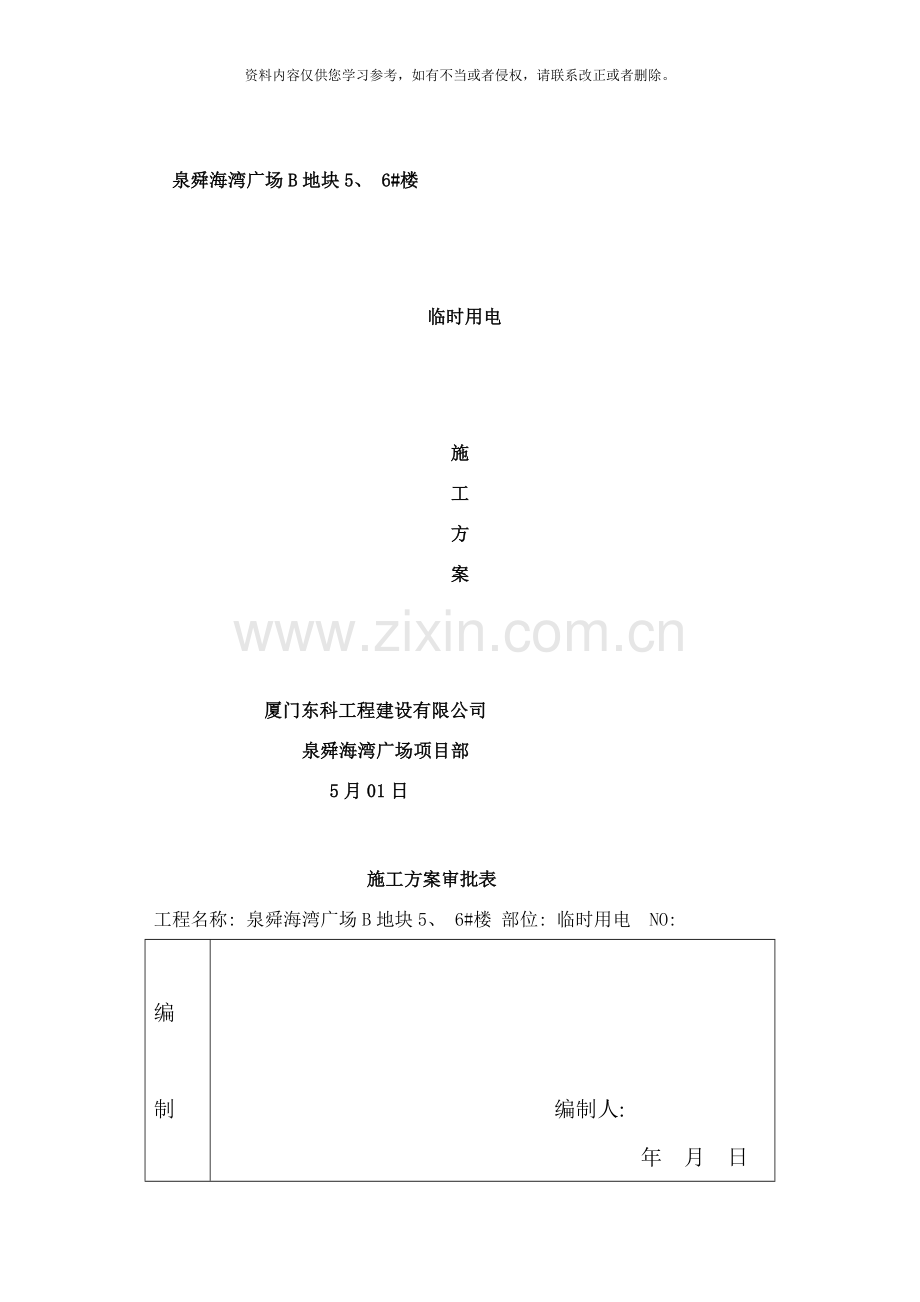

泉舜海湾广场B地块5、 6#楼

临时用电

施
工
方
案

厦门东科工程建设有限公司
泉舜海湾广场项目部
5月01日

施工方案审批表
工程名称: 泉舜海湾广场B地块5、 6#楼 部位: 临时用电 NO:
编

制

编制人:
年 月 日

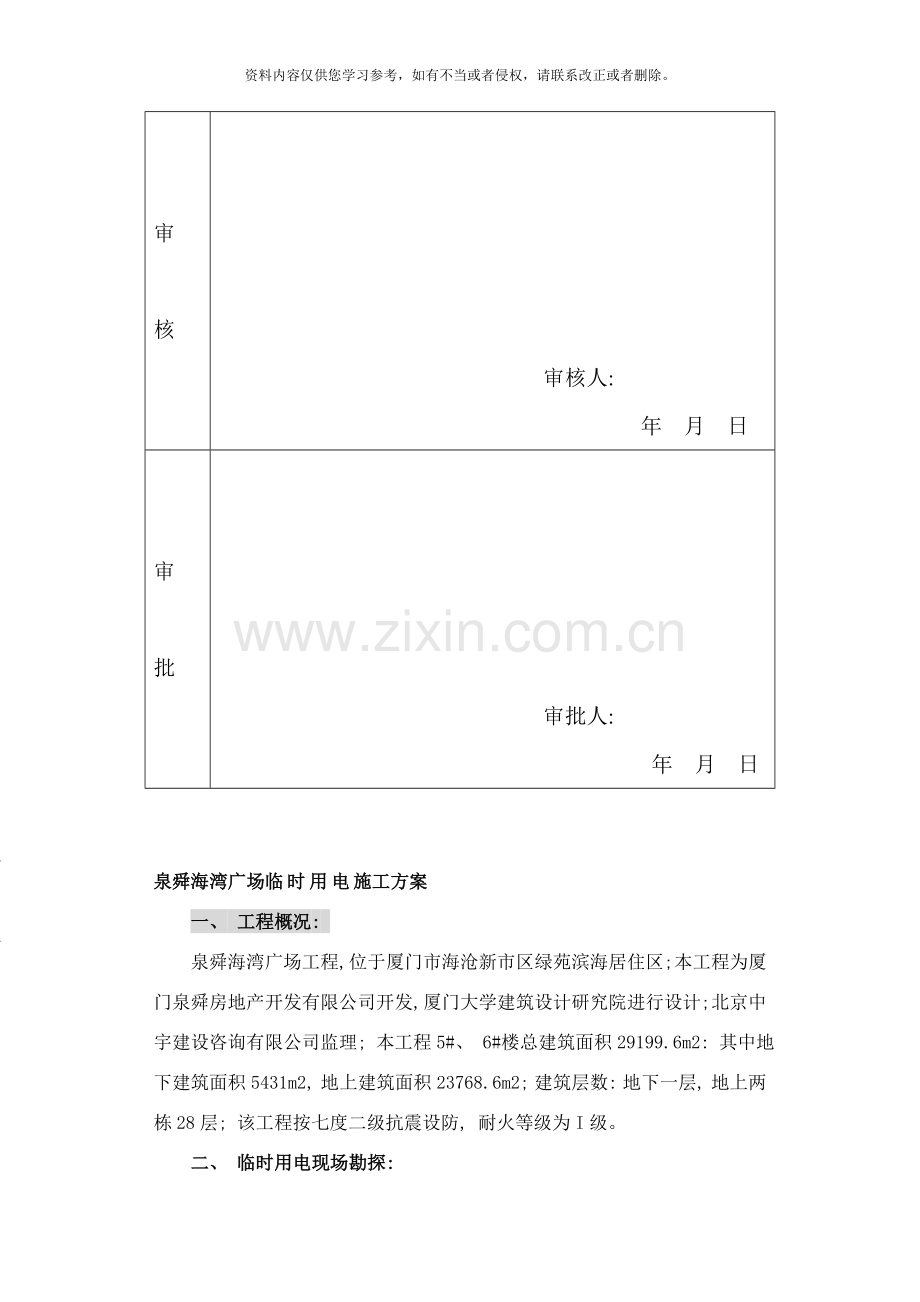

审

核

审核人:
年 月 日
审

批

审批人:
年 月 日

泉舜海湾广场临时用电施工方案
一、 工程概况:
泉舜海湾广场工程, 位于厦门市海沧新市区绿苑滨海居住区; 本工程为厦门泉舜房地产开发有限公司开发, 厦门大学建筑设计研究院进行设计; 北京中宇建设咨询有限公司监理; 本工程5#、 6#楼总建筑面积29199.6m2: 其中地下建筑面积5431m2, 地上建筑面积23768.6m2; 建筑层数: 地下一层, 地上两栋28层; 该工程按七度二级抗震设防, 耐火等级为I级。
二、 临时用电现场勘探:
工程配电室设置于5#楼东面位置, 根据本工程施工场地的特点, 场区内输配电线路框架拟作如下安排:
1．本工程供配电线路全部采用电缆线路。
2．各种大型设备采用放射式电缆线路, 如塔吊、 对焊机、 卷扬机、 搅拌机、 钢筋弯曲机等。而区域用电采用埋地式电缆线路, 如主体各层楼结构与装饰施工用电。
3．电缆利用各掩体如贴墙, 埋地, 根据现场要求穿管敷设。
三、 确定电源进线: 配电室、 总配电箱、 分配电箱、 末级配电箱的位置和线路的走向:
本工程施工用电电源由建设方提供, 由7#楼东南位置的箱式变压器由VV22 3×120+2×70电力电至西侧工地配电室内的总配电柜, 能满足施工现场用电总功率为205KW/380V的需要。经配电屏接线后, 三级漏电保护, 总配电箱的漏电保护器为300mA; 工程根据建设部新标准《建筑施工安全检查标准》( JGJ59-99) , 采用三相五线制配电, 实行”一机、 一闸、 一漏、 一箱”的原则。
根据现场施工机械用电使用情况, 本施工用电由工地南侧配电室中的落地式动力箱, 做为总配电柜, 经总开关的分三路干线, 分别供各施工机械及照明用电。
1、 供应塔机、 施工电梯、 5#、 6#楼层配电干线:
经总配电柜由VV223×70+2×35接至现场的二个分配电箱, 再由分配电箱分配至塔机、 施工电梯、 楼层等施工机械的控制箱(柜), 经计算, 能满足施工机械的用电需要。
2、 供应钢筋机械配电干线:
由总配电柜由-PE20、 200A开关引出, 经VV223×70+2×35电力线引出至工地中庭钢筋制作场的分配电箱, 供电焊机、 切断机用电。
3、 供生活用电干线:
由总配电柜-DE20、 100A开关引出, 经VV225×25电力电线供食堂、 办公场所用电。
四、 临时用电、 施工机械负荷计算:
( 附: 施工机械使用情况一览表)
施工机械使用情况一览表
序号
机械名称
型 号
功率kw
数量
总功率
1
静压桩机
ZYJ800
50
2
100
2
塔吊
MC110A
40
1
40
3
施工电梯
SCD200
15
1
15
4
砼搅拌机
ZJ350
7.5
1
7.5
5
砂 浆 机
JW3
3
2
6
6
插入振动器
ZX-50
1.1
8
8.8
7
平板振动器
ZW5g-11
2.2
2
4.4
8
弯 曲 机
JZ2-22-6
3
2
6
9
直螺纹机
GZY-200
25
1
25
10
闪光对焊机
UN-100
100
1
100
11
电渣压力焊
KDZ-500
45
1
45
12
钢筋切割机
GJ50-2/6-4
3
1
3
13
拉 筋 机
GJ40-2
7.5
1
7.5
14
木工圆锯
Y100L-4
3
4
12
15
木工平刨机
Y90L-2
3
1
3
根据表内数量统计, 投入本工程用电设备的合计功率为383.2KW, 由于静压桩机施工完毕即退场, 故不考虑, 则总功率为283.2KW。其中一般机械总功率为83.2KW, 塔吊、 施工电梯、 对焊机等总功率为200KW, 则施工高峰期临时用电功率为:
P=1.05( 0.5×83.2/0.65+0.5×255) =164KW
生活照明和施工照明按机械总用电量的25%考虑, 则本工程总用电量为:
164×1.25=205KW
根据按COSф=0.9计算, 负荷电流约为360A, 用电功率205KW, 本设计方案的配电装置, 能满足施工用电要求。
五、 安全用电技术措施和电气防火措施:
为了确保配电箱、 开关箱及其内部开关电器能够安全、 可靠地运用, 特别是防止漏电而造成的触电伤害事故, 还应在电气技术上采取可靠的防护措施。
1、 配电箱、 开关箱内的开关电器安装:
配电箱、 开关箱内的开关电器安装应符合技术要求, 按规定工作位置安装端正、 牢固, 不得倒置、 松动、 摇晃。对移动配电箱、 开关箱还应安装在坚实、 稳定的支架上, 禁止将配电箱、 开关箱置于地面并随意拖拉。配电箱、 开关箱的安装高度应能适应操作, 承受并能尽量避开意外撞击。一般规定固定式配电箱、 开关箱的下底面安装高度以1.3—1.5米为宜。 移动式配电箱、 开关箱下底面安装支架高度以0.9—1.3米为宜。
2、 配电箱、 开关箱的导线进出防护:
配电箱、 开关箱的导线进出口处是漏电的多发点之一, 常因导线绝缘损坏而发生碰撞, 或超负荷使用而发生漏电伤人事故。因此在架设进出导线时, 应在导线进出口处加强绝缘、 卡牢, 并经常注意检查。同时为了防止风沙雨水的浸入箱内, 导线一律从箱体的下底面进出, 不得从箱体的上面、 侧面进出, 更不应从箱门的缝隙中引进导线。配电箱、 开关箱的进出导线不得承受超过导线荷载拉力, 防止超负荷烧毁或因揭使箱内接脱开而发生漏电伤人事故。
3、 配电箱、 开关箱内的联接导线:
配电箱、 开关箱内的联接导线一般都是带电部分, 因此必须采用绝缘良好的绝缘导线。不得使用裸导线或有损伤的导线, 为了保证导线与导线之间、 导线与开关电器之间具有可靠的电气连接, 所有接头必须牢固而不得松动, 不得有外露导电部分。特别是铜导线接头, 如果接头松动, 容易在接头处因接触不良而发生高温, 甚至电火花, 使接头处绝缘烧毁而导致短路故障。对于专用保护零线。为了使做保护接零时有可靠的电气连接, 应一律采用绝缘铜线, 而不得采用铝线或铁线。
4、 配电箱、 开关箱内的保护接地:
为了确保一旦发生漏电时, 配电箱、 开关箱铁制箱体以及其内部所有正常不带电的金属部件为零电位。配电箱、 开关箱的金属箱体内做可靠的保护接零, 即与专用保护零线做可靠的电气连接, 箱内所有开关电器的正常不带电的金属基座, 外壳等则应与铁质箱体做可靠的金属性连接, 或直接与专用保护零线做电气连接。为了一目了然, 保护零线应按标准采用绿/黄双色线, 并经过专用接线端子板连接, 且与工作零线相区别。
配电箱、 开关箱内的开关电器应能保证在正常故障情况下可靠地分断电路, 在漏电的情况下可靠地使漏电设备脱开电源。因此, 配电箱、 开关箱内的开关电器应保证以下技术条件:
4-1、 所有开关电器必须是合格产品, 不论选用新电器, 还是沿用旧电器必须完好无损、 动作灵活可靠, 绝缘性能良好, 严禁使用破损电器。
4-2、 配电箱、 开关箱必须设置在任何情况下能够分断, 隔离电源的开关电器设备。
4-3、 手动开关电器一般用作空载情况下通断电器, 对在正常负载和故障情况下以及频繁通、 断电则一般采用自动开关电器, 如接触器、 自动空气开关等。
4-4、 开关箱与电设备之间实行”一机、 一闸、 一漏、 一箱”, 禁止”一闸多机”。开关箱的开关电器额定值应大于用电设备额定值。
4-5、 进入配电箱和开关箱的导线选用绝缘良好的导线, 移动式配电箱和开关箱, 其进出导线应采用橡胶绝缘电缆, 以保障绝缘性能和抗磨损性能。
5、 施工现场的电动建筑机械和手持电动工具, 这些用电设备在使用过程中容易发生导致人体触电的事故, 在使用过程中应采取以下措施:
5-1、 用电设备配电线路易被机械人为意外触碰的线路采取穿管、 埋地搭设防护架, 防护棚保护。
5-2、 经常检查更换或淘汰老化、 破损、 受潮、 腐蚀造成金属机座、 外壳漏电的用电设备和电气设备。
5-3、 施工机械保持”一机一闸一漏一箱”, 严禁使用一个开关控制多台机械和多闸共用一组保险器或一闸控制多个插座。
5-4、 用电机械设备的外壳设置可靠的接零接地保护, 工作零线和保护零线分开, 所有移动电动机具保持在漏电开头的保护中。严禁不用插头而用导线直接插入插座内, 经常对电器设备进行检查, 发现温升过高绝缘下降时, 及时查明原因, 消除事故隐患。
5-5、 电动施工机械和手持电动工具的外壳应接地接零、 使用绝缘的橡皮电线。露天使用的开关设备及时做好防水措施。
5-6、 电动机械设备拆除后不应留有可能带电的导线, 如果必须保留的电线应切断电源, 并将裸露的电路线端包上绝缘布带。
5-7、 停电工作时, 在切断电源的开关上挂上”有人工作、 禁止合闸”的警戒标志, 并将不带电的部分线路直接接地, 末经挂牌人同意, 在任何情况下不得合闸, 更不能将警戒牌自行拆除。
6、 为了从技术上保证现场工作人员免受发生在照明装置上的触电伤害, 必须对照明装置采取如下措施:
6-1、 照明开关箱中的所有正常不带电的金属部件必须做保护接零, 所有灯具金属外壳必须保护接零。
6-2、 照明开关箱应装置漏电保护器。
6-3、 照明线路的相线必须经过开关才能进入照明灯具, 不得直接进入灯具, 否则在照明线路不停电的情况下, 即使灯具不亮, 灯头是带电的, 这样即造成事故的隐患。
6-4、 灯具的安装高度既要符合施工现场的实际要求, 又要符合安装规定的要求, 室外灯具距地不得低于3M, 室内灯具距地不得低于2.4M。
6-5、 移动临时照明灯具电源严禁使用花线和塑料导线, 应使用橡胶电缆导线, 严禁在作业面上乱拉乱压。为防止一处漏电而影响全部, 尽可能采取分组控制和单独控制。
6-6、 灯具安装需架设在升降机架上时, 要做好绝缘处理和接地接零处理。导线与金属架应用绝缘瓷瓶固定, 防止外力影响与金属架体摩破而发生漏电事故。
7、 为了在施工过程中增强电动设备和电气设备保护, 防止意外触电事故。从技术上得到进一步保证用电设备和作业人员的用电安全, 施工机械和电气设备的金属外壳设工作接地、 重复接地和井架加装防雷接地。
为了保障施工用电和生活用电的消防安全, 贯彻执行”预防为主、 消防结合”的方针, 从技术的角度上重视防止电气设备发生火灾, 必须做到以下几点:
7-1、 配电房要保持干燥, 通风良好, 门向外开, 室内禁止堆放易燃易爆物品和放置与用电不相干的物品, 保持室内设备的清洁, 并配备1211灭火器和干粉灭火器。
7-2、 凡易发生电弧或火花的用电设备必须采取相应的防护措施。
7-3、 木工机械要经常清理木梢与刨花, 防止堆积过高埋没电机, 使之温度升过高引起火灾。
8、 配电箱和开关箱的管理:
8-1、 为加强对配电箱和开关箱的管理, 防止误操作带的危害, 所有配电箱和开关箱应在其箱门处标注其缡号、 名称和分路情况。所有配电箱和开关箱必须专箱专用, 不得随意另行挂接其它用电设备。
8-2、 为防止停、 送电时电源手动隔离开关带负荷操作, 以及便于对用电设备在停、 送电进行监护, 停电时配电箱和开关箱之间操作总配电箱—分配电箱—开关分箱—总配电箱。送电时操作顺序为: 总配电箱—分配电箱—开关箱。对于配电箱内的开关电器说明, 应遵循相应的操作顺序, 即在正常情况下, 停电时先分开自动开关电器, 后分断手动开关电器。送电时应先合手动开关电器后自动开关电器。当发生电器故障问题或人体触电伤害事故时, 应及时关闭电源。
8-3、 为了确保配电箱和开关箱的正确使用, 及时发现使用过程的故障和隐患, 及时维修以防止电气事故的发生。操作者上岗时应按规定, 用合格的绝缘用品, 并经外观检查认定有关配电箱和开关箱、 用电设备、 电气线路和保护设施完好后方可进行操作, 当发现问题或异常时, 应及时处理。如发现保护零线断线或接头松动、 脱落, 应以重新牢固连接才可操作。如配电箱和开关箱操作后出现异常现象, 控制电动机的开关箱合闸通电后, 电动机不能起动, 则应立即拉闸断电, 进行检查处理。对配电箱和开关箱、 电气线路、 用电设备和保护设施进行检查处理应由电气专业人员完成。
8-4、 由于施工现场临时用电工程的运行环境条件差, 因此对配电箱和开关箱要加强定期检查和维修, 发现问题及时解决消除一切不安全因素的事故隐患。为了保障配电箱和开关箱内开关电器安全可靠地运行, 应经常保持箱内整洁、 干燥无杂物。并不能放置易燃品和金属导线器材, 以防止开关火花点燃易燃物品, 引起火灾, 防止金属导电器材意外触碰带电部引起电器短路或人体触电。
8-4、 配电箱和开关箱的使用工作环境应经常保持设置时的要求, 不得在其周围堆放金属导电器材和任何杂物, 不得存放强腐蚀物品, 并保持必要的操作空间和通道。
六、 施工用电总平面布置图( 见附图)
