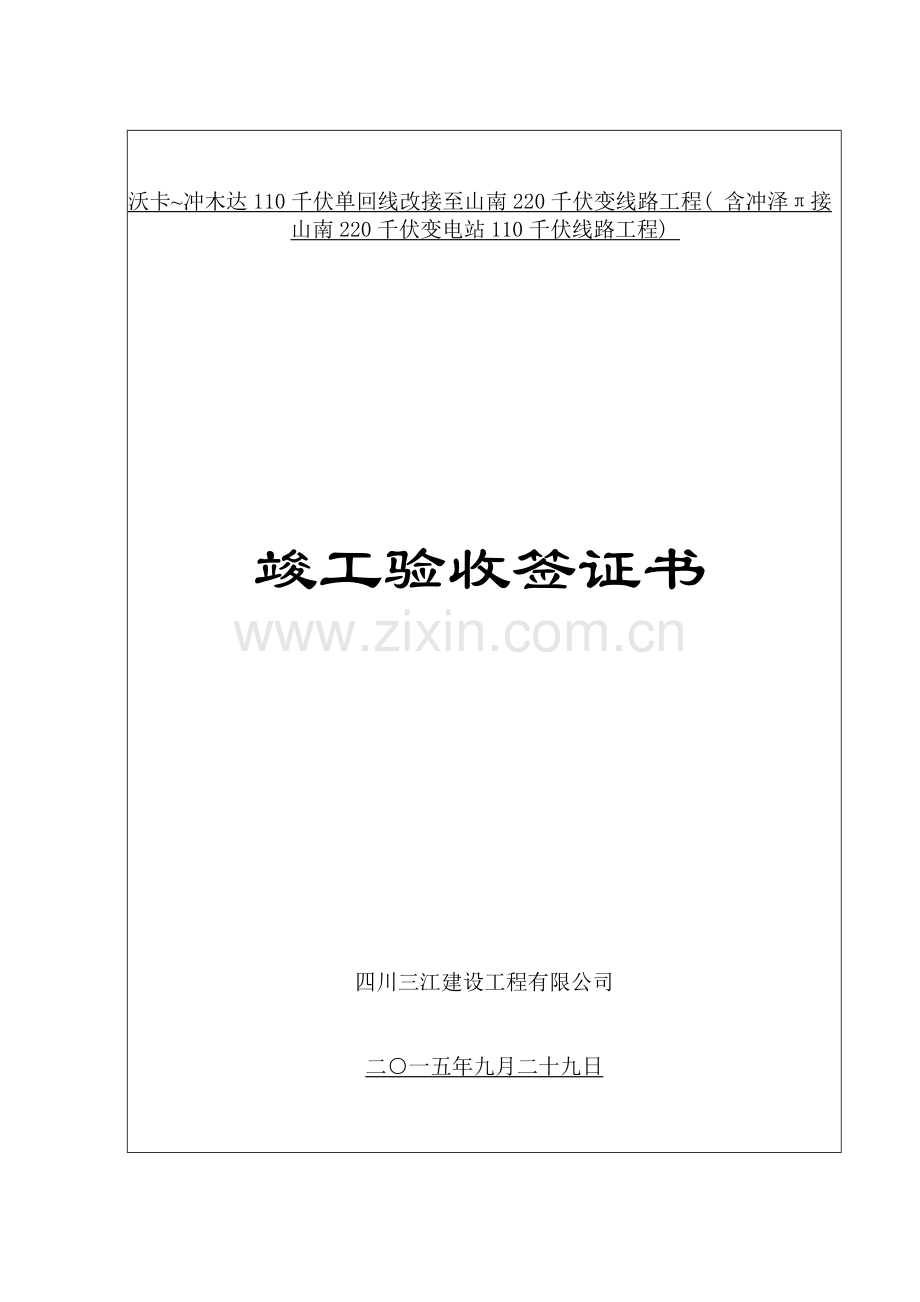

沃卡~冲木达110千伏单回线改接至山南220千伏变线路工程( 含冲泽π接山南220千伏变电站110千伏线路工程)

竣工验收签证书

四川三江建设工程有限公司

二○一五年九月二十九日

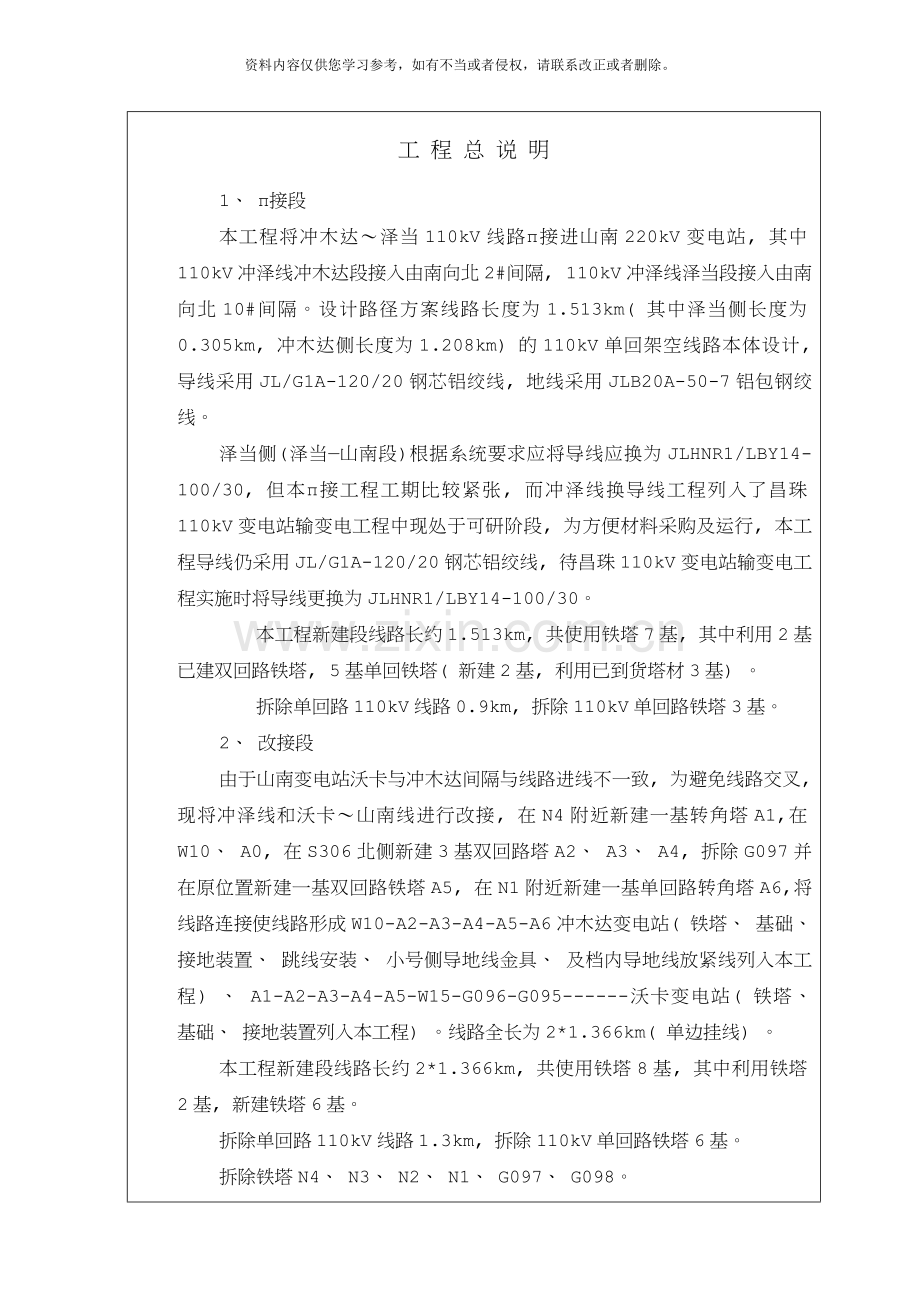

工 程 总 说 明

1、 π接段
本工程将冲木达～泽当110kV线路π接进山南220kV变电站, 其中110kV冲泽线冲木达段接入由南向北2#间隔, 110kV冲泽线泽当段接入由南向北10#间隔。设计路径方案线路长度为1.513km( 其中泽当侧长度为0.305km, 冲木达侧长度为1.208km) 的110kV单回架空线路本体设计, 导线采用JL/G1A-120/20钢芯铝绞线, 地线采用JLB20A-50-7铝包钢绞线。
泽当侧(泽当—山南段)根据系统要求应将导线应换为JLHNR1/LBY14-100/30, 但本π接工程工期比较紧张, 而冲泽线换导线工程列入了昌珠110kV变电站输变电工程中现处于可研阶段, 为方便材料采购及运行, 本工程导线仍采用JL/G1A-120/20钢芯铝绞线, 待昌珠110kV变电站输变电工程实施时将导线更换为JLHNR1/LBY14-100/30。
本工程新建段线路长约1.513km, 共使用铁塔7基, 其中利用2基已建双回路铁塔, 5基单回铁塔( 新建2基, 利用已到货塔材3基) 。
拆除单回路110kV线路0.9km, 拆除110kV单回路铁塔3基。
2、 改接段
由于山南变电站沃卡与冲木达间隔与线路进线不一致, 为避免线路交叉, 现将冲泽线和沃卡～山南线进行改接, 在N4附近新建一基转角塔A1,在W10、 A0, 在S306北侧新建3基双回路塔A2、 A3、 A4, 拆除G097并在原位置新建一基双回路铁塔A5, 在N1附近新建一基单回路转角塔A6,将线路连接使线路形成W10-A2-A3-A4-A5-A6冲木达变电站( 铁塔、 基础、 接地装置、 跳线安装、 小号侧导地线金具、 及档内导地线放紧线列入本工程) 、 A1-A2-A3-A4-A5-W15-G096-G095------沃卡变电站( 铁塔、 基础、 接地装置列入本工程) 。线路全长为2*1.366km( 单边挂线) 。
本工程新建段线路长约2*1.366km, 共使用铁塔8基, 其中利用铁塔2基, 新建铁塔6基。
拆除单回路110kV线路1.3km, 拆除110kV单回路铁塔6基。
拆除铁塔N4、 N3、 N2、 N1、 G097、 G098。
本工程沿线地质划分为: 普通土25％, 松砂石40％, 岩石35％。基本风速28m/s, 覆冰厚度10mm冰区。
建 设 单 位
西藏电力有限公司
设 计 单 位
四川华煜电力设计咨询公司
监 理 单 位
国网西藏电力监理有限公司
代 管 运 行 单 位
国网西藏电力有限公司山南供电公司
施 工 单 位
四川三江建设工程有限公司
计 划 开 工 日 期
10月15日
计划竣工日期
12月25日
实 际 开 工 日 期
12月7日
实际竣工日期
8月11日
建 设 规 模
导线规格
2×LGJ—120/25
主要杆塔型
1B-J3,1B-J4,SJ144,1X1-JBC3,1X1-ZBC1,1X1-JBC1,1E-SJ1,1E-SJ4,1X1-JBC2
地线规格
镀锌钢绞线: GJ-50、 80
跨越塔型
1E-SJ4
线路长度
线路总长: 2*1.366km+1.513km

实际完成主要工程量:
土石方量 　　　 967 m3 混凝土量 344　 m3
基础基数总计 13 基
其中: 一 般 基 础 10 基 人工挖孔基础 3 基

杆 塔 基 数 　　 13 基 接地基数 13 基
架 线 长 度 2*1.366km+1.513km 　 大 跨 越 5 处

未完工程量:

无

遗留问题:

无
工 程 验 收 评 比
单 位 工 程
单位工程优良品率
( %)
分部分项工程优良品率
( %)
质量评定级别
基础工程
97.74
97.74
优良
杆塔工程
100
100
优良
架线工程
100
100
优良
接地工程
100
100
优良
线路防护设施
100
100
优良

设计主要优缺点:

1、 设计采用了人工挖孔、 斜柱式;
2、 本工程地形平坦, 地质简单, 大板式基础, 在图纸会审时设计单位同意对基础施工方案进行适当的调整。

施工主要优缺点:

在施工中自始至终严格接照投标合同, 设计要求和国家有关规程规范, 在甲方代表和监理工程师的监督下进行施工, 施工过程完全按照设计图纸和设计变更进行, 施工质量符合规程规范及设计要求。

验收单位意见:

建设单位: 负责人:
年 月 日

监理单位:

负 责 人:

公 章:

年 月 日

施工单位:

负 责 人:

公 章:

年 月 日

运行单位:

负 责 人:

公 章:

年 月 日
