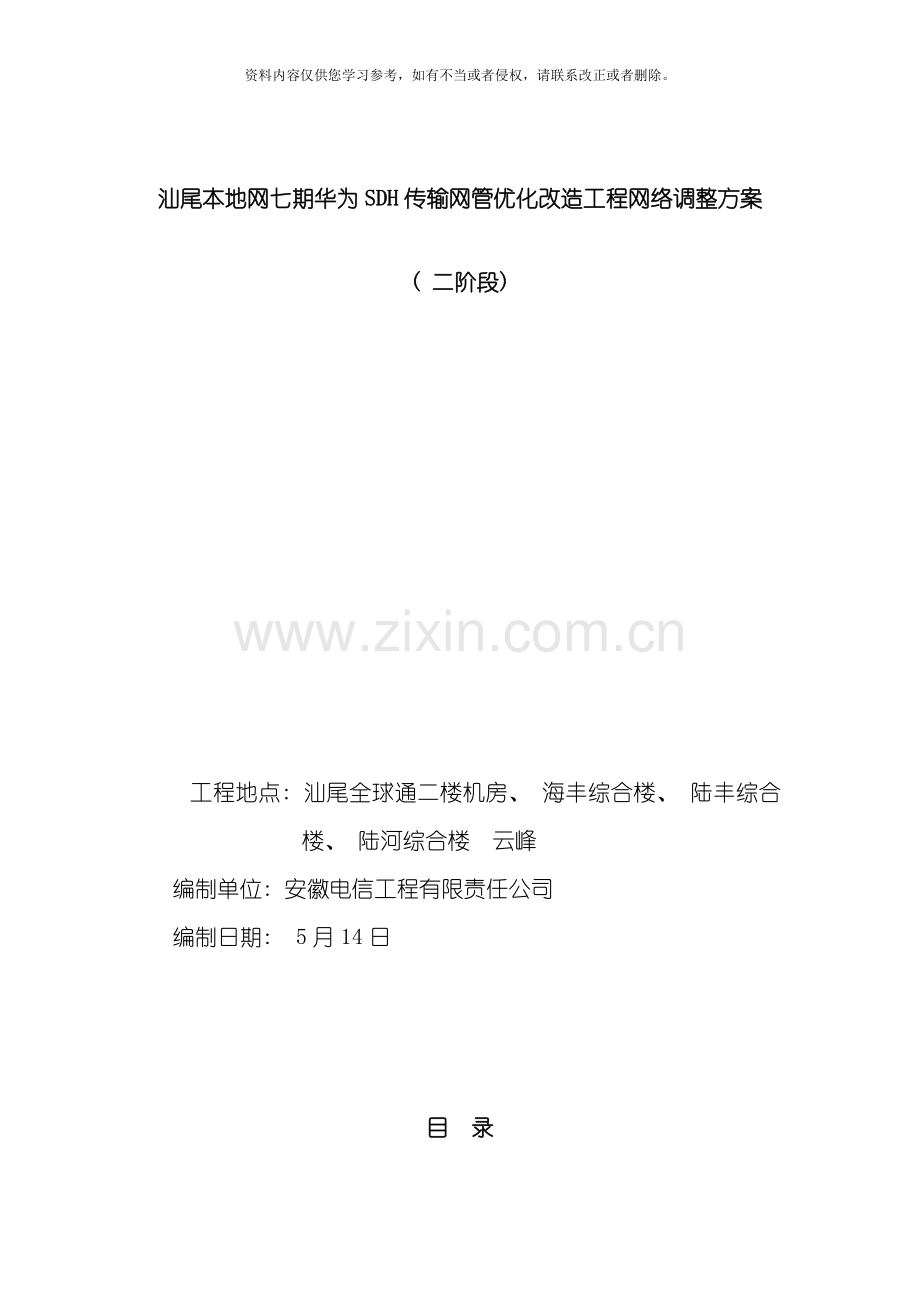

汕尾本地网七期华为SDH传输网管优化改造工程网络调整方案

( 二阶段)

工程地点: 汕尾全球通二楼机房、 海丰综合楼、 陆丰综合楼、 陆河综合楼 云峰
编制单位: 安徽电信工程有限责任公司
编制日期: 5月14日

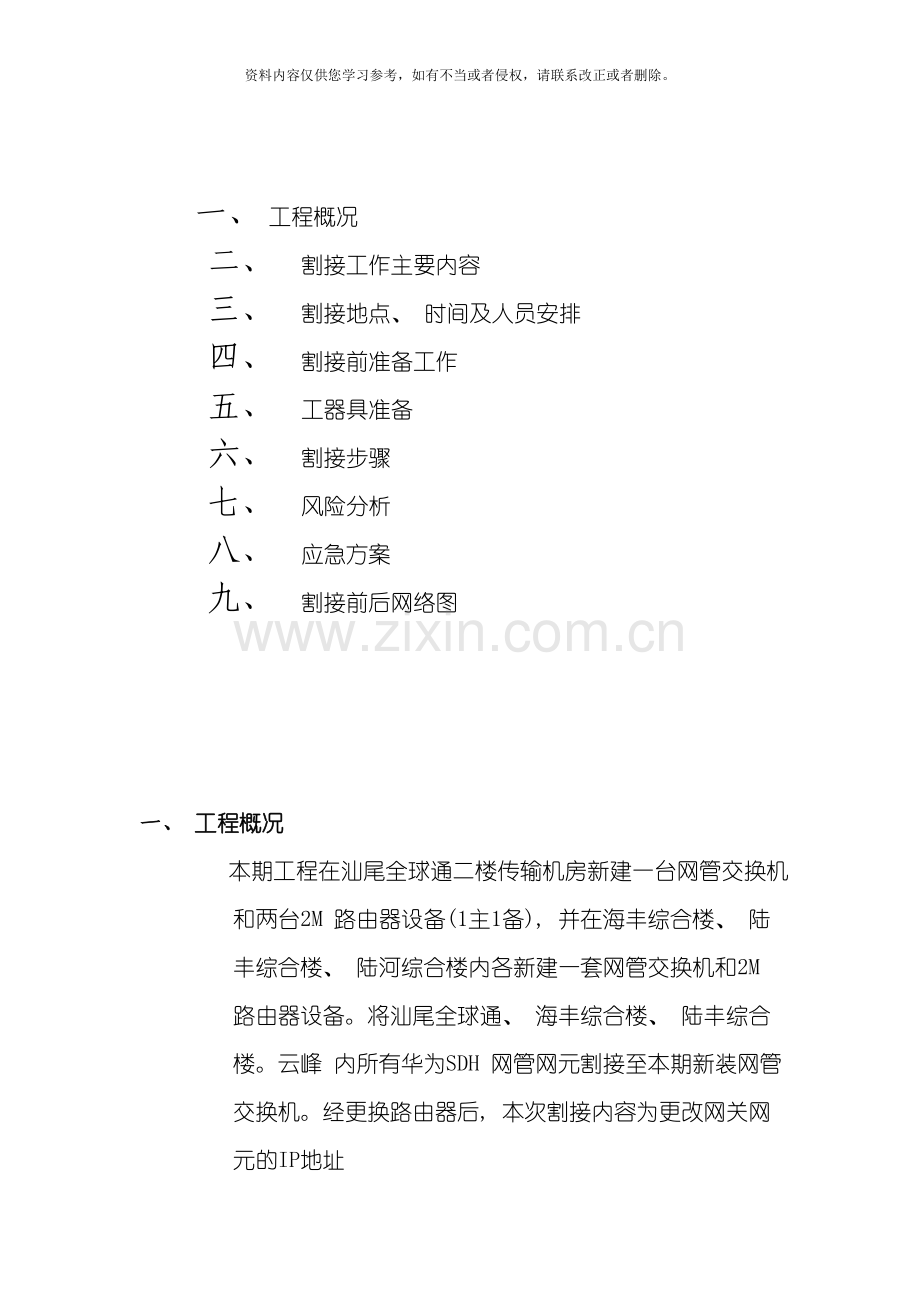

目 录

一、 工程概况
二、 割接工作主要内容
三、 割接地点、 时间及人员安排
四、 割接前准备工作
五、 工器具准备
六、 割接步骤
七、 风险分析
八、 应急方案
九、 割接前后网络图

一、 工程概况
本期工程在汕尾全球通二楼传输机房新建一台网管交换机和两台2M 路由器设备(1主1备), 并在海丰综合楼、 陆丰综合楼、 陆河综合楼内各新建一套网管交换机和2M 路由器设备。将汕尾全球通、 海丰综合楼、 陆丰综合楼。云峰 内所有华为SDH 网管网元割接至本期新装网管交换机。经更换路由器后, 本次割接内容为更改网关网元的IP地址
二、 割接工作的主要内容
1、 更改汕尾全球通、 海丰综合楼、 陆丰综合楼、 陆河综合楼、 云峰等所有路由器IP地址和所有华为SDH 网管网关网元更改IP地址。
三、 割接地点、 人员及时间安排
1、 计划割接时间: 5月 22日00;00-06:00( 具体时间由维护部门确定)
2、 地点: 汕尾全球通二楼机房、 海丰综合楼、 陆丰综合楼、 陆河综合楼 云峰,
3、 人员安排:
参与单位
参与人员
联系电话
备注
安徽电信工程有限责任公司
骆培基

施工队
李晓庆

孔祥宇

聂军

王强

公诚监理公司
张志军

监理
烽火公司
喻晓

烽火督导
华为公司
胡庭

传输督导
华为公司
胡东洋

数通督导
汕尾移动分公司
韩朝辉

四、 割接前的准备工作
1.把要更改IP地址的按区域分配好( 见附表)
2．华为数通督导、 华为传输督导全程配合
3．把华为2.5G传输设备准备作为传输网关网元的网线做好并测试可用。
4．汕尾综合楼、 海丰综合楼、 陆丰综合楼、 云峰等机房预先进入人员配合。
五、 工器具的准备
1、 车辆2辆: 由安徽电信工程有限责任公司提供。
2、 笔记本电脑2台。
六、 割接步骤
1、 割接前在网管室或现场由烽火数通督导、 华为数通督导、 华为传输督导做好数据备份;
2、 00: 00－00: 15, 由华为传输督导, 按新配置先做通一个网元.将610－汕尾接入2更改为129.81.1.109; 掩码:255.255.255.0;网关:129.81.1.1。
3、 由烽火数通督导将汕尾综合楼二楼路由器更改: 192.168.81.1; 掩码:255.255.255.240;网关:192.168.81.1;
4、 汕尾综合楼四楼路由器数据不更改: 10.253.247.29; 掩码:255.255.255.240;网关: 10.253.247.29 ;
5、 让本地网传输网管和省公司传输网管查看, 610－汕尾接入2设备网管是否恢复正常; 如果不正常, 则还原网络拓扑, 择日再割。
6、 如果正常, 进行其它设备更改IP地址, 步骤同上。割接顺序分别是: 汕尾、 海丰、 陆丰、 云峰
7、 烽火督导、 华为数通督导、 华为传输督导查看所有设备状态, 如状态正常, 割接结束。
七、 风险分析
本次割接过程中, 只会对传输网管造成中断, 不会中断业务。但更改IP地址会使传输设备SCC板重启, 导致业务可能会瞬间中断。如第一个网元更改IP成功 , 能够登录,其它网元可能有登录不上的情况,仔细查找配置能使之正常。如果多个网元出现登录不上且不同情况, 查找问题所在时间会稍长。本次操作风险小。
八、 应急方案
1、 准备10条网线、 相关配件做备用
2、 请传输室安排人员全力配合( 需要准备各类SCC主控备板)
3、 如出现网元异常。施工单位会加大人员配合, 以防割接过程需要全部倒回。
4、 如割接不成功需要全部倒回, 倒回顺序为: 华为传输督导先改传输设备网关网元的IP地址、 掩码、 网关; 烽火数通督导改路由器的IP地址、 掩码、 网关。

九、 附数通督导割接方案:
1、 烽火数通督导方案。
2、 华为传输督导方案
3、 IP地址分配表

十、 附割接前后网络图
割接网络拓扑图:
