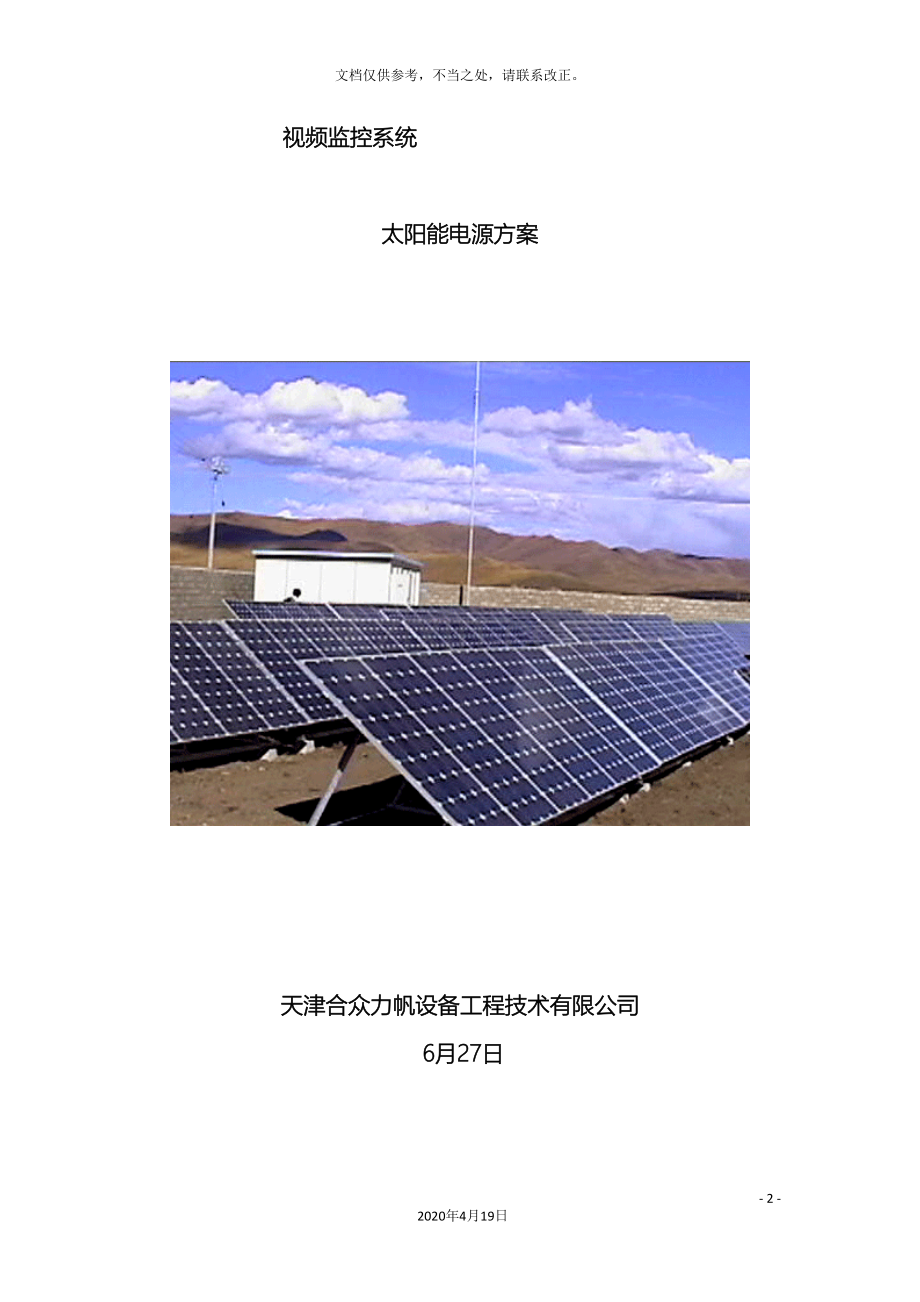

视频监控系统

太阳能电源方案

天津合众力帆设备工程技术有限公司
6月27日

视频监控系统太阳能电源方案
根据总队《关于上报“通外山口要道视频监控系统需求方案”的通知》精神和阿比金沟通外山口要道和巴斯布谷区域的情况，制定本方案。但由于缺少现场环境的实际资料和通往安装现场的实际道路情况，总体费用可能会与实际支出有一定的差别。在费用增加1000元以内，总体价格可不做调整。
一、 用电需求及环境
1、用电功率：515W；
2、用电时间：24h；
3、光照系数：3.5；
4、阿比金沟安装地理位置：地理坐标为北纬46度07分33.0秒，东经90度56分52.4秒；
5、阿比金沟安装位置海拔：1226米；
6、巴斯布谷区域安装地理位置：东经86°22′9.17″、北纬48°21′7.4"；
7、巴斯布谷区域安装地理位置海拔：1231米；
8、别勒其山口：北纬46°51′50.4″，东经83°53′39.3″,
9、别勒其山口海拔1001米
8、供电能力：在连续3天阴天的情况下保持正常供电；
9、供电恢复能力：在光照系数3.5且不影响正常供电的情况下4天能够恢复蓄电池电容量的正常值；
10、保温房：采用组装式聚酯墙板，墙体厚度150mm，尺寸为长×宽×高＝6m×2m×2m；
11、基础要求：太阳能电池组件的支架地基为截面长×宽＝500mm×500mm、高度为地下500mm地上最小500mm的砼桩；保温房地基为深度1m，截面长×宽＝600mm×600mm。
二、方案设计
1、 太阳能电池的配置

根据用电需求，太阳能供电系统每天需要发出的电能为：
Q发＝515×24×1.2÷3.5÷75%≈5650Wp
（负载耗电量按每天75%的发电量配备，系统损耗系数定为1.2）
根据太阳能电池组件实际情况我们选用24V，单块容量180Wp太阳能电池板30块，分三组安装，每组10块。
2、 蓄电池的配置
根据用电需求，为保证连续3天阴天的情况下，设备仍能够正常工作，蓄电池的容量C为：
C=515×24×3×1.2÷48÷0.6≈ 1545Ah
（系统损耗系数定为1.2，放电深度0.6）
根据实际情况，选用铅酸免维护蓄电池2V500Ah的72只，分三组，每组为48V500Ah。
3、 电池柜的配置
根据蓄电池数量和体积，配置6台电池柜。
4、 充电控制器的配置
太阳能电池为DC48V5400Wp，分三组。每组的充电电流为
Imax＝1800÷48＝37.5A
考虑到系统长期运行的安全性，按照50%冗余的配备原则，我们选择控制器为充放分体式48V80A三台。
5、 逆变器的配置
系统负载总功率是515W，考虑下到云台等含有线圈的负载，我们以4倍的配置原则配置逆变器。我们选择输入电压DC48V，输出电压220V，输出功率 W的进口纯正玄波逆变器一台。
6、 配电柜的配置
根据控制部分的数量、体积等情况，我们选定配电柜的尺寸为1600mm×600mm×300mm
7、 保温房的配置
保温房内需要安置6台电池柜（780mm*470mm*928mm），1台配电柜（700mm*300mm*1600mm），1台机柜（700mm*400mm*1800mm）。因此设计最小占地面积为12m2（6m*2m*2m)
8、 太阳能支架
序号
名称
单位
用材量
备注
1
50角钢 6米
根
9

2
加厚型材 2.5米一根
根
24

3
槽钢 100mm 2.3米
根
12
100mm槽钢用量12根
4
槽钢 100mm 2.1米
根
12
5
槽钢 100mm 0.3米
根
12
6
紧固螺栓M10*35
套
100

7
紧固螺栓M6*25
套
150

8
螺杆 M16*50
套
80

9

10

9、 太阳能支架基础
采用砼桩基础，每组前后两排，每排三个，共六组36个。每个砼桩尺寸是1000mm×500mm×500mm
10、 保温房地基
采用现场浇筑6根砼桩基础置于地下，地下最深处为1000mm，地面浇筑一个8.5m×2.5m的平台，砼桩顶部与平台连为一体。平台上预制锚栓，尺寸如下图示。（图略）
11、 摄像头底座地基
按照设备说明书要求制作暂估地基为砼桩3个，地下1000mm地上200mm，截面为600mm×600mm。砼桩上架设立柱为75#角钢三脚架，连接梁上下端采用75#角钢，其它连接梁采用50#角钢，下三角边长1.5米，上端三角边长为0.6米，高度为3米，全部为焊接。用料如下
序号
名称
单位
用材量
备注
1
75角钢 6米
根
3

2
50角钢 6米
根
4

3
紧固锚栓M16*200
套
9

4

5

6

12、 其它辅料
序号
名称
规格
单位
数量
备注
1
塑胶线
10mm2
米
400
红黑色各2盘
2
塑胶线
6mm2
米
200
红黑色各1盘
3
穿线管
D40
米
150

11
线槽
40#
米
8

5
空开
2P 60A
只
6

6
空开
2P 40A
只
1

7
接线端子
10m2 12位
套
1

8
接线端子
6m2 12位
套
2

13、 系统报价
序号
名称
数量
单位
报价
1
太阳能电池 24V
5400
Wp
34398
2
蓄电池 48V
1500
Ah
70200
3
充电控制器
3
台
5019.3
4
太阳能支架
1
套
7732.4
5
逆变器
1
台
3670
6
蓄电池柜
6
台
2184
7
电缆线
6
盘
7280
8
空开
7
只
230
9
配件
1
套
1040
10
配电柜
1
台
3900
11
长途运输费
1
批
10400
12
短途运费
1
批
6500
13
安装费
1
批
6500
14
保温房地基
1
间
14300
15
摄像头底座支架
1
组
29510
16
摄像头底座支架基础
1
组
3600
17
保温房
1
间
23140
18
太阳能电池支架地基
1
组
42120
19
合计

271714.70

14、 商务事宜另行协商
