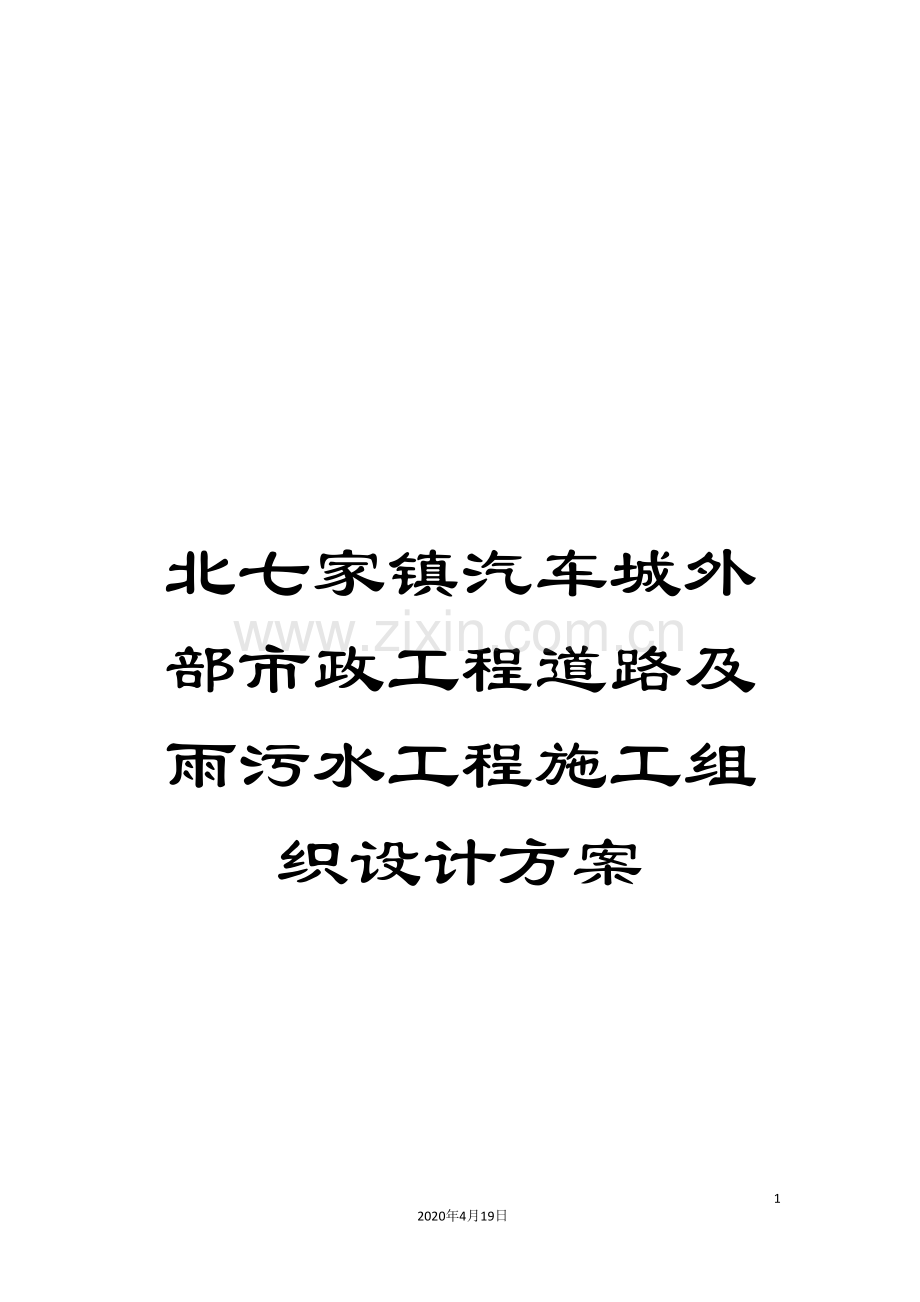

北七家镇汽车城外部市政工程道路及雨污水工程施工组织设计方案.doc

北七家镇汽车城外部市政工程道路及雨污水工程施工组织设计方案

60
2020年4月19日
资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。
北七家镇汽车城外部市政工程
道路及雨、 污水工程施工组织设计

第一章 概 述
1．1 编制的主要依据
1．1．1 本工程相关设计资料、 图纸
1．1．2 施工单位对本工程的实地考察资料
1．1．3 涉及本工程的施工及验收技术规范、 规程
《北京市给水排水管道工程施工技术规程》DBI01-47—
《北京市城市道路工程施工技术规程》DBJ 01-45—
《混凝土结构工程施工质量验收规范》
《市政工程施工技术资料手册》
《市政工程施工手册》
《工程测量规范》GB50026
《市政道路工程质量检验标准》DBJ01-11-95
《市政道路工程质量评定材料》DBJ01-22-95
《市政排水管渠工程质量检验标准》DBJ01-13-95
《市政排水管渠工程质量检验标准》DBJ01-24-95
《北京市政工程施工安全操作规程》
《雨水检查井通用图集》PT02
《污水检查井通用图集》PT03
1．2 编制原则
依据建设单位的进度计划、 质量目标、 设计文件和相关规范, 结合实际情况, 编制出技术先进、 经济合理、 切实可行的施工组织设计。
1．3 工程简介
1．3．1 概况
北七家镇汽车城外部市政工程包括雨水工程、 污水工程、 道路工程、 天燃气工程、 电信工程、 电力工程, 该工程属北七家汽车城市政设施配套工程, 主要解决汽车城外部雨污水排放、 供暖、 供电、 燃气、 供水、 电信等市政基础设施问题。由于工期紧, 本工程属于三边设计工程。因此, 施工方案以设计出图进度编制, 对未出图的专业管线即: 天燃气及供暖、 电信、 电力、 供水等, 需等设计出图后再对本方案进行单项施工方案的补充, 本次施工方案仅涉及道路工程、 雨水工程、 污水工程。
道路工程分为南侧路、 中路、 西侧路、 北侧路, 道路面积总计71028㎡。
雨水工程分为南路段、 中路段、 北路段、 西路段, 管线总长度为1344.2m。
污水工程只设在北侧路段, 由北侧路段0+635.07开始, 终点排入北七家镇现有市政管线。
工程造价待定。
本工程建设单位: 北京市昌平区北七家镇政府
施工单位: 北京市桑榆市政建筑工程中心
1．3．2 工程水文地质情况
由于无地质勘探报告, 因此, 根据现场勘探, 该地区地下水位约在现况地面以下3.0—3.5m左右, 而本次设计最深污水管线在现况地面以下4.5m。因此, 施工降水采用明沟排水方式, 沟槽开挖时预留一道宽0.5 m, 深0.35 m的排水管道, 并在每个井段下游设0.5 m×0.5 m积水坑一个, 定时抽水, 以满足干槽作业要求。
1．3．3 工程环境
本工程位于北七家镇西南侧, 立汤路以东, 主要工作面位于农田范围内, 施工环境较好, 但也存在不利条件, 经现场踏勘, 说明如下:
有利条件:
1． 施工现场周围远离居住区, 施工时间可随意安排。
2． 施工范围内几乎无地下障碍, 施工管线沟槽开挖不存在交叉作业。
不利条件:
1．拆迁工作量大。
2．该地区地表均为腐植土, 其下为种植土; 雨污水下游各别地段位于原排水明沟内, 且明沟内积满污水。
3． 北侧路及南侧路均有大段原状排水明沟位于本次设计道路机动车道及人行道的基础部位。因此, 施工时, 必须采取基础加强措施。
1．4 本工程的主要特点
1．4．1 工期紧 道路工程竣工时间预定 11月15日, 截止到现在, 还有四条管线设计尚未确定, 因此要想按时完工, 必须在 10月31日前完成未出部分的专业管线设计, 才能保证按时竣工。
1．4．2 拆迁量大 本工程需进行大量拆迁工作: 其中南侧路需拆迁简易活动房539.76㎡, 简易砖瓦房787.4㎡; 7根电线杆; 砖砌围墙340㎡; 需伐柳树34棵; 移动立汤路广告牌1座。
北侧路需拆迁量如下: 简易砖瓦房86㎡; 庭院1150㎡包括各种树种及种植地; 铁栅栏共计123m; 大豆地7908㎡; 垃圾储罐钢铁结构地下埋设物, 体积不明; 苗圃类树木已伐55棵, 未伐树100棵;
西路拆迁量如下: 砖砌房屋1986㎡; 杨树苗圃4242㎡每平米约10棵, 共计42420棵, 柳树苗圃393.75㎡每平米约15棵, 共计5906棵; 大豆地4500㎡。
中路拆迁量如下: 废砖池104㎡; 杨树苗圃3692㎡每平米约15棵, 共计55380棵, 柳树苗圃1040㎡230棵。
现况南路及北路存在破旧涵洞两个, 现设计在南路、 北路、 中路分别设1m×1m砖砌( 钢筋混凝土盖板) 涵洞三处, 由于原有涵洞承载力已不能满足现况及将来规划需要, 因此本次施工, 需对其进行拆除。
1．5 工程的难点及对策
本工程由于施工环境引发的施工难点及自身存在的重点, 其中本方案中的1.3.3中的不利条件, 主要解决方法如下:
1．5．1 成立前期工作领导小组, 加强拆迁力量, 紧紧依靠北七家镇政府, 使建设单位了解拆迁工作对施工工期的重要意义, 根据实际情况, 尽快协调解决存在的问题, 以促成拆迁工作顺利进行。
1．5．2 各专业管线及道路施工前, 先期对施工范围内腐植土进行清除, 清除厚度为30cm以上, 直至露出符合施工回填要求的施工用土为止, 运至10km以外的指定消纳点。
由于该地区均为种植土, 管线沟槽开挖后, 须根据地质情况确定是否对地基进行处理。在满足要求监理验收合格后方可进行下道工序的施工, 如不符合设计要求, 必须进行基础处理, 处理方法根据现场实际情况另行确定。
位于原明沟内的管道或方沟施工前要进行围堰, 而且必须进行清污、 清淤处理。
1．5．3 施工现场现有明沟部分进行道路施工时, 必须清除沟槽表面腐植土, 对基础部位进行重型夯实处理, 并根据沟槽深度, 分层回填灰土至道路路床部分。回填密实度以《北京市道路施工技术规程》DBJ 01-45- 中土质路基压实度表4.4.16.1中填方类, 次干路密实度标准执行。
1．5．4 本工程自身重点部位为施工管线回填及道路填方工序的施工。
由于本工程工期紧、 周期短且当年做路, 因此施工中必须严格控制回填土密实度; 而北侧道路现况设计中包括雨水工程、 污水工程、 电力工程、 电信工程、 天然气工程, 南侧及中、 西侧地下管线只有雨水工程。因此北侧地下管线也是制约工程进度的关键点, 因此本方案进度计划安排北侧部位地面拆迁及地下管线先行开工, 集中人力物力配合, 为汽车城市政工程的顺利进行创造良好开端。
1．5．5 由于现场勘探, 地下水位较高, 其在降水后, 沟槽开挖土质含水量较高, 同时由于工期紧, 拆迁不能及时到位, 多条路段需同时进行施工( 特别是在北路雨污管线施工部位) , 因此现场无堆土点, 需就近进行土方暂时堆放。
外借土方部分必须保证土质质量, 根据周边调查, 暂以距施工现场10km处一土场为取土点。
1．6 主要工程结构及工程量
1．6．1 道路工程结构及工程量
道路面积总计71034㎡, 南路、 北路和中路路面宽度均为41.5m,南路宽30m。三条主路结构构成相同, 具体如下:
1． 机动车道路结构
细粒式沥青混凝土AC—13(Ⅰ)4cm
粗粒式沥青混凝土AC—30 (Ⅰ)6cm
乳化沥青封层
石灰粉煤灰稳定砂砾30㎝
石灰稳定土15㎝
2．非机动车道路结构
细粒式沥青混凝土AC—10(Ⅰ)2cm
粗粒式沥青混凝土AC—20(Ⅰ)4cm
乳化沥青封层
石灰粉煤灰稳定砂砾18㎝
石灰稳定土15㎝
3．人行步道道路结构
水泥混凝土步道砖
7．5#水泥砂浆卧底2㎝
石灰稳定土20㎝
4． 路缘石大样结构
道路两侧缘石大样结构
乙2型路缘石
7．5#水泥砂浆2㎝
非机动车道及机动车道之间及非机动车道两侧缘石大样结构
L型—甲2路缘石
7．5#水泥砂浆2㎝
5． 道路结构注意事项
① 路缘石所用混凝土标号均大于C30 .
② 透层沥青采用PC-2乳化沥青, 其用量为0.7~1.1L/㎡, 并撒布用量为2~3m3/1000㎡的石屑。
1．6．2 雨水工程
1．工程量
北路雨水管线总长为676m, 南路雨水管线总长为280m, 西路、 中路雨水管线总长为292.4m, 共1344.2m。北路雨水方沟总长为1618.6m。
2．工程结构
北路雨水管线: 钢筋混凝土企口管, 120°或180°混凝土管基, 水泥砂浆捻缝接口。
南路、 西路、 中路雨水管线: 钢筋混凝土管, 120°混凝土基础, 钢筋网水泥砂浆抹带接口。
北路雨水方沟: 整体式钢筋混凝土基础, 砖砌方沟。
1．6．3污水工程
1．工程量
北路污水管线总长为2104.4米。
2．工程结构
北路污水管线: 钢筋混凝土平口管, 120°混凝土管基, 钢丝网水泥砂浆抹带接口。

第二章 施 工 部 署
2．1 部署原则
2．1．1 精心组织施工, 严格管理。
2．1．2 项目法人宏观控制进度。
2．1．3 本着先深后浅, 先繁后简的原则进行管道部分施工。本工程北路有污水管线、 雨水管线、 电信管线、 电力管线、 天燃气管线, 同时占据机动车道、 非机动车道部位, 因此北侧路必须先行安排施工。
2．1．4 由于工期紧, 多个工作面同时作业, 并随时观察天气变化, 根据现场实际情况, 尽量避免雨天进行沟槽作业。
2．2 施工组织
2．2．1 施工组织机构
1．管理机构 本工程施工管理实行项目经理部制, 公司将抽调经验丰富的施工管理人员组成项目经理部, 项目经理部设项目经理、 主管生产的副经理, 项目总工各一人; 项目经理部设置及职能详见组织机构图。项目部下设三个分部, 每个分部设主要施工负责人、 生产负责人、 技术负责人各一名。项目经理对工程进度、 质量、 成本、 安全等方面全方位负责, 项目副经理主抓工程进度、 工、 料、 机、 文明施工, 对外协调配合等工作, 项目总工主抓技术质量工作, 另外, 项目部还配备了工程、 技术、 质检、 材料、 经济、 劳资、 办公室等部门。
2．劳动力安排 针对本工程专业性强的特点, 每个项目分部必须组织足够的木工、 瓦工、 混凝土工, 电焊工等相关专业的专职施工人员, 由于施工工期紧张, 施工中需尽量创造条件, 充分利用现况有利条件, 安排三班连续作业, 保证工期。项目经理部的其它主要生产实体有: 电工班、 机修班、 材料供应班及食堂等各类辅助人员。
2．2．2 施工作业区划分
根据工程现场实际情况, 本工程划分为四部分分别组织施工, 第一部分为汽车城北路管线及道路施工, 由项目第一小分队组织施工; 第二部分为汽车城西路及中路管线、 道路施工, 由项目第二小分队组织施工; 第三部分为汽车城南路部分管线、 道路施工, 由项目第三小分队组织施工; 第四部分为附属设施部分, 由项目部组织施工。
2．3 工期控制与分段目标
本工程施工工期共分四阶段:
第一阶段施工工期为 9月16日------- 9月30日, 北路污水管线、 雨水管线( Y18-1—Y23) 、 西路、 中路雨水管线具备回填要求, 南路雨水管线施工完毕。
第二阶段施工工期为 10月1日------- 10月15日, 第一阶段的管线回填完毕, 南路土路床、 无机料摊铺碾压完毕, 道路附属结构施工完毕, 北路雨水管线( Y23—Y31) 开始回填, 并开始土路床施工。
第三阶段施工工期为 10月16日------- 10月30日, 西路附属结构施工完毕, 北路开始土路床, 无机料施工。
第四阶段施工工期为 10月31日------- 11月15日, 北路附属结构施工完毕, 所有道路铺油完毕。
2．4 施工现场平面布置
2．4．1 施工道路及导行
由于本次设计北侧路、 西侧路、 中路的地下管线比较集中于道路一侧, 且设计道路较宽。因此, 施工现场临时道路设在设计道路中无地下管线一侧, 并提前进行基础碾压处理, 个别地段铺设碎石并碾压, 同时利用现况排水明沟进行处理后作为北侧临时道路使用; 由于本工程施工工期较紧, 因此, 在施工中需多处工作面同时施工。在道路0+621.07m以东处的雨污水至设计管线终点部位施工时, 该部位处于种植地地段, 临时路在原况基础上进行碾压, 并以房渣土或灰土进行处理, 修建一条4m 宽临时施工运输路线, 其长度以满足该部位管线施工为准。
其南侧由于在0+465.52m以东段为万众空调制冷设备公司西门所处位置, 因此, 南侧道路施工时, 必须对其进行施工导行, 该部位导行方案待进行该部位施工时另行确定; 同时由于南侧路南侧现有村在施工期间仍将通行, 因此为保证村民通行, 在该段进行施工时, 必须进行临时路导行或便桥搭设。
2．4．2 施工用电
本工程施工现场主要用电机具为蛙夯、 水泵、 振捣器、 搅拌机及电焊机等, 其用电量计算如下:
1．负荷计算 参照: 附表: 主要机电设备表
用电设备总容量
根据经验公式计算符合
Sj=1.05(K1ΣP1/COSΦ+K2ΣS2+K3S3+K4S4)
Sj=1.05(0.5×151.4÷0.75＋0.5×20＋0.8×2.34＋1×40.1)
=1.05×152.91
=160.55 (KVA)
式中: Sj——供电设备需要总容量( KVA)
P1——电动机额定功率( KW)
S2——电焊机额定容量( KVA)
S3——室内照明容量( KVA)
S4——室外照明容量( KVA)
COSΦ——电动机的平均功率因数, 取0.75
K1——需要系数, 取0.5
K2——需要系数, 取0.5
K3——需要系数, 取0.8
K4——需要系数, 取1.0
2．变压器容量、 导线截面和主要电器的类型规格
根据负荷计算与现场实际用电量的分配情况, 并考虑现场电源实际情况, 在现场外借电源三至四处作为施工临设电源。电源主干线采用BX(3×702＋2×352)、 BX(3×502＋2×252)及已有民用电源三相四线( 3×35＋1×35) ; 主配电箱保护DZL10L—400/430、 DZL20Y—200/3300、 DZL-100/4901。其用电走向及配电箱位置详见施工总平面图。
2．4．3 施工用水
施工用水主要包括施工现场用水及生活区用水。根据现场实际踏勘及联系, 决定施工现场用水就近与施工现场3处农用井中取水, 并适量铺设给水管道, 以满足就近使用要求( 如两处现场混凝土搅拌站处) 。在远距离用水时, 拟用足够数量的水车协助。
2．4．4 现场临时设施
由于混凝土主要采用现场临时搅拌, 因此施工现场临时设施主要搭设2处现场混凝土搅拌站。混凝土搅拌站位置详见施工总平面图, 搅拌站搭设时, 计量器具的搭置、 搅拌机的安放必须由质检、 计量人员现场监督施工以满足施工使用要求, 搭设完毕, 请现场监督验收。
2．5 材料、 机具计划
2．5．1 材料供应计划
材料供应计划根据施工计划安排, 确定实际所需各种材料的进场时间及数量, 以尽量减少二次搬运, 减少材料现场占地为原则。其中主要材料混凝土采用现场搅拌方式, 混凝土搅拌前必须由质控部门将各项基础材料送至达标实验室进行配比试验, 现场根据试验数据进行混凝土配比搅拌。当混凝土用量较大时, 在征得建设单位同意后, 可适当采用商品混凝土以供急需。
其它主要材料及小型构件、 盖板等供应必须选用有保证且质量信誉高的厂家提供预制, 并按规定要求做好原材料的试验及检验工作。主要材料供应数量详见材料计划表。

第三章 主要施工方法及技术措施
3．1 工程测量方案
3．1．1 测量人员及仪器配备
测量采用多级复核制, 现场配备3--4名持证测量员, 主要仪器配备如下:
全站仪 GTS-602 1台
水准仪 NA724 2台
水准仪 DS3 1台
经纬仪 TDJ6A 1台
经纬仪 TDJ6E 2台
3．1．2 总平面控制
本工程主要测量项目为管线施工及道路施工。专业项目施工前, 根据建设单位所给导线点, 必须进行导线及高程闭合, 其中二级导线点闭合及平面布设控制点遵守《工程测量规范》( GB50026) 规定, 误差不得超过允许误差。其中附合导线测量采用全站仪进行观测, 测角时每站测回数为两测回, 方位角闭合差不大于16 √n ( n 为测站数) , 平均边长80m ,导线相对闭合差1/10000, 导线边长大致相等, 相邻边长之比不超过1: 3。边长单段测距一测回, 照准一次读数三次, 读数差小于3㎜, 附和导线按距离平均分配闭合差的方式进行平差。平面控制点确定后及时进行埋设。
3．1．3 高程控制
利用平面控制点作为高程控制点, 并在施工现场就近加密, 其布设形式为附合水准路线, 其附合水准路线测量如下: 用水准仪对所布设的高程控制点进行测量, 往返各一次, 计算成果符合高程闭合差的±12 √L ㎜时( L为路线长, 以km计) , 往返各高程按站数平均分配闭合差进行平差, 最后取其往返观测计算值作为最后的高程控制点的成果。
临时水准点的位置须选在施工范围以外, 必要时加密; 并定期校核。
分段施工时, 相邻施工段间的水准点须布设在施工分界点附近; 施工高程测量须进入相邻施工段100~200m, 相邻测量数据相互交接复核。
3．1．4 道路施工测量
本工程道路测量主要进行道路中心桩的控制, 其中北侧路在0+557.5处( 坐标为X=325591.7181;Y=505283.5987;R=21000) , 南侧路在0+119.2处( X=325003.3451;Y=504892.6828;R=1500) 两处存在折点, 测量时必须注意。其它道路工序测量根据施工的需要, 按工序要求给出控制施工中线、 构筑物位置及设计高程的标志。道路中心线的恢复、 校测和控制须符合下列要求:
1．中线直线部分的测量方法采用解析法, 当采用正倒镜分中法延长直线时, 正倒镜点位的横向偏差, 每100m不大于5㎜。
2．道路工程施工线桩的间距, 直线为10~20m, 曲线为10 m; 特殊部位适当加密。
3． 道路工程分段施工时, 中线测量须进入相邻施工段50~100 m。
4．自路基以上, 每完成一道工序后, 须对中线、 边线桩进行测设。
5．控制点与测设点之间距离不大于100 m。
6．道路中线位置的偏差须控制在5㎜内。施工前, 必须对路中线线状地面高程进行校测, 并与设计纵断面图进行校对。为控制路基的开挖, 在道路中心桩测设后, 必须测量横断方向, 根据道路设计断面及现状地面高, 计算确定道路两侧边桩位置。在道路中线桩、 边桩上标出设计高程的位置; 在铺筑路面工程时, 为机械摊铺提供高程标志。
7． 高程标志的测设须在控制在5㎜之内, 视线长度须控制在75 m之内。
8．在道路中线桩、 边线桩的测设中完成竖曲线桩测设。
9．路口路面高程标志按设计给定的高程方格网分层测定高程。
3．1．5 管道施工测量
本工程管道施工主要包括雨污水、 天燃气、 电信管道工程。管道沟槽开挖前, 需测定管道中线、 检查井位置, 建立临时水准点; 测定管道中线时, 在起点、 终点及时校核管道中心及高程桩高程, 以便对每道工序进行严格控制。
1．熟悉施工图纸, 确定具体施测人员及复测人员, 并与施工人员密切配合, 根据工程进行情况及时准确的做好测量工作。
2．检查校对各种测量仪器及工具, 凡不符合精度标准的绝对不许使用。
3．管线沟槽开挖前进行测量定线, 定线严格按管线施工图进行, 定线完毕后, 经有关部门校核后方可使用。
4．测定管道线中线时, 要在起点、 终点、 平面折点、 竖向折点及直线段的控制点测设中心桩, 桩顶钉中心钉, 并要在沟槽外适当位置设置栓桩。
5．临时水准点测设及校测, 要采用两个水准点为一环行闭合测量, 其闭合差不大于12√L, L为两点间水平距离, 以km计。
6．雨污水管道测量时, 可根据现场情况安设坡度板。其测设坡度板必须符合下列规定:
① 坡度板埋设的间距为10m, 管道平面及竖向折点和附属构筑物处, 可根据需要增设一块坡度板。
② 坡度板距槽底的高度不大于3 m, 坡度板埋设牢固, 板顶不得高出地面。
③ 坡度板埋设后, 首先进行管道中心线测量, 将管道中心线钉在坡度板的顶面上。
7．挖槽至基底前, 灌注混凝土基础浇筑前, 管道铺设或砌筑前要校测管道中心线及高程桩的高程。
8．与测量有关的工序操作前, 测量员向操作员进行测量交底, 双方签认交底单。
9．施工过程中的测量复核记录认真、 清晰、 规范, 签字齐全, 并要妥善保存。
3．2 道路施工
3．2．1 概述
本工程道路工程分为南侧路、 中路、 西侧路、 北侧路, 道路面积总计71028㎡。
3．2．2 主要工程量
南路为13966㎡, 西路、 中路共为31287㎡, 北路为25775㎡。
3．2．3 施工方法及技术措施
1．路基
路基土方作业前熟悉图纸, 事先做好各项拆迁工作, 按规定切实做好排水和路基处理, 以及边坡防护工作, 确保路基的强度和稳定性。人行道、 非机动车道, 车行道执行《北京市城市道路工程施工技术规程》DBJ 01—45— 中的表4.4.16.1中的压实度标准,其中主要部位施工时必须遵守以下规定:
① 挖方、 不填不挖、 填方高度小于80㎝的原地面, 一层压实度达不到规定的压实度要求, 必须分层压实。挖方、 不填不挖路基, 其压实度宽度每侧宽出路床20㎝以上。
② 路基土原地面以上的穴、 井洞、 树根、 管沟等障碍必须清除, 并分层夯填、 压实。对翻浆路段必须及时处理。
③ 路基填筑尽可能采用施工现场挖出合格的土作为路基填方使用。现场土源不够时, 需从外调入好土, 保证路基施工用土。
④ 碾压密实度达到95%时, 使用15t或15t以上的三轮压路机或净重12t以上的振动压路机, 由于现况土质为亚粘质土, 因此碾压遍数定为6~8遍。
2．石灰稳定土
石灰土稳定层施工时, 必须满足设计要求配比, 设专人随机拌和, 随时检查拌和深度并配合拌和机操作员调整拌和深度, 拌和两遍以上。直接铺在土基上的拌和层避免素土夹层, 但禁止翻犁到底。机械搅拌过程中, 使水分在混合料内分布均匀, 含水量不得小于最佳值。混合料拌合均匀后, 立即进行整型、 碾压。整型过程中, 严禁任何车辆通行。
3．石灰粉煤灰砂砾
石灰粉煤灰砂砾试拌强度以95%保证率要求。强度以设计强度乘0.15系数。石灰粉煤灰从搅拌到碾压成活时间不小于三天, 主路基层全幅摊铺, 在最佳含水量时用重碾碾压成活。石灰粉煤灰砂砾要求洒水养生7天。当分层施工时, 下层结构碾压成活后, 立即在上面铺筑另一层结构, 不需专门养生期。上层石灰粉煤灰砂砾7天无侧限抗压强度达到设计标准后进行面层施工。
4．面层
面层摊铺时, 尽量采用全幅摊铺及横纵接缝, 为中面层及上面层沥青混凝土的摊铺平整度达到标准创造良好条件, 摊铺机采用双铝合金梁控制标高。
① 摊铺
本工程由于北侧机动车道属两上两下, 为保证出现过多的纵向接缝, 因此需由两辆摊铺机同时摊铺。北路的辅路、 南路、 西路、 中路采用全路幅摊铺, 北路的机动车道采用分路幅摊铺时, 先压纵缝, 接缝紧密拉直, 并设置样桩控制厚度。双层式沥青混凝土面层的上下层铺筑在当天内完成, 如间隔时间较长, 下层受到污染的路段, 铺筑上层前对下层进行清扫, 并浇洒粘层沥青。控制摊铺温度, 石油沥青混合料不低于100℃, 煤沥青混合料不低于70℃。机械摊铺与道牙保持10㎝间隙, 由人工找补, 防止机械挤坏道牙。
摊铺运行中遇到雨水口时, 机械不做局部降低处理, 以免影响全断面高程与厚度, 采取铺摊预加钢板覆盖, 过后立即由人工按标准修整。
② 碾压
开始碾压的温度, 石油沥青混合料为100~120℃, 煤沥青混合料不高于90℃, 碾压终了温度石油沥青混合料不低于70℃, 煤沥青混合料不低于50℃。
压路机从外侧向中心碾压, 相邻碾压带重叠1/3~1/2轮宽, 最后碾压路中心部分, 压完全幅为一遍。当边缘有挡板、 路缘石、 路肩等支档时, 紧靠支档碾压。当边缘无支挡时, 可用耙子将边缘的混合料稍稍耙高, 然后将压路机的外侧轮伸出边缘10㎝以上碾压。也可在边缘先空出宽30~40㎝, 待压完第一遍后将压路机大部分重量位于已压实过的混合料面上再压边缘, 以减少向外推移。为保护路边混凝土缘石5~10㎝不压, 在其后用小型手抹振动夯边机跟进碾压。
初压时用6~8t双轮压路机或6~10t振动压路机初压两遍, 初压后检查平整度、 路拱、 必要时予以修正, 如再碾压时, 出现推移。可待温度稍低后再压; 如出现横向细缝, 检查原因及时采取措施纠正。
复压时, 用10~12t三轮压路机, 10t振动压路机或相应的轮胎压路机进行。碾压4~6遍, 至稳定后无显著轮迹。
终压时用6~8t双轮压路机碾压, 或6~8t振动压路机碾压2~4遍。
压路机不得在未碾压成型并冷却的路段上转向、 调头、 或停车等候。振动压路机在已成型的路面上行驶时, 关闭振动。
在当天碾压的尚未冷却的沥青混合料层面上不得停放任何机械设备或车辆, 不得散落矿料、 油料等杂物。
③ 重点部位控制－接缝的施工
本工程路面主要接缝分纵缝及横缝两种。纵缝处理采用两个摊铺机同时摊铺, 摊铺机速度尽量控制相同, 纵缝形成后, 先于其它部位安排碾压。横缝部位的处理方法如下:
a．横缝: 相邻两幅及上下层的横向接缝均错位1m以上, 并采用垂直的平接缝。在二次摊铺前用新料在接缝处预热5分钟后再进行摊铺作业。
b．横缝的做法: 在预定摊铺段的末端, 先撒一薄层砂带, 再摊铺混合料, 待沥青混合料稍冷却后, 用切割机将散砂的部分切割整齐后取走, 用干拖布吸走多余的冷却水, 待完全干燥后, 在端部洒粘层沥青接着摊铺, 不得在接头有水或潮湿的情况下铺筑混合料。
c. 从接缝处起继续摊铺混合料前, 用3米直尺检查端部平整度。如果不符合要求, 予以清除。摊铺时仔细调整好预留高度, 接缝处摊铺层施工结束后, 再用3米直尺检查平整度, 如有不符合要求之处, 趁混合料尚未冷却时立即处理。
d．横缝的碾压方法是: 采用斜向45°碾压方法, 将横接缝处压实。
④ 检查井的处理
辅路沥青混凝土表面层施工完成后, 由测量人员放出各检查井中心位置, 以大于井口直径10㎝为控制尺寸, 划圆切除油面, 将井圈按设计高程稳于井筒上, 待强度达到要求时, 清扫接茬部位, 涂刷乳化沥青, 用热沥青混合料置于接茬部位进行预热, 按辅路结构层厚度, 分层填补沥青混凝土。底面层6㎝, AC—30I, 表面层4㎝, AC—16I。底面层用人工摊铺, 墩锤夯实。表面层人工摊铺, 墩锤夯实, 小型振动碾配合碾压至规定压实度。
⑤ 雨水口周边的沥青混凝土由人工来摊铺, 小型振动碾碾压, 重点控制高程, 以保证将来路面的顺畅排水。
5．人行步道铺装
① 预制混凝土人行道砖规格为250㎜×250㎜×50㎜, 其质量必须符合下列要求:
a． 预制道砖要表面平整、 线路清晰、 棱角整齐, 不得有蜂窝、 露石、 脱皮、 裂缝等现象。
b． 预制道砖的两对角线长度差不大于2mm; 厚度偏差不大于2mm; 边长偏差不大于2mm。
② 预制人行步道砖铺装须符合下列要求:
人行道路基经检验合格后, 用经纬仪测设纵、 横方格网。人行步道中线( 或边线) , 每隔5～10m安设方砖作方向、 高程控制点。
铺装方砖砂垫层摊铺宽度大于铺装面5～10cm。
a．铺砖要平放, 用橡胶锤敲打稳定, 不得损伤边角。
b．方砖铺砌中, 随时检查其安装是否牢固与平稳, 及时进行修整, 修整后重新铺砌: 不得采用向砖底部填砂或支垫等方法找平砖面。
c．方砖铺砌完成, 经检验合格后, 进行灌缝, 灌缝用干砂或水泥: 砂( 1: 10) 干拌混合料; 砖缝灌注后在砖面泼水, 使灌缝料下沉, 再灌料补足。
d．检查井周围及弯道等不规则部位, 采用机械切砖铺砌。
e．人行道砖铺装后养护期不得少于3天, 养护期内禁止通行。
3．3 雨污水管沟施工
本工程雨污水管沟施工分为道路以下部分及道路以外两部分。其中雨水井 84 座, 污水井50 座, 雨水出水口1座, 进水口2座。
3．3．1 沟槽开挖
1．沟槽开挖前的现场坑探调查
沟槽开挖前, 必须提前弄清与施工相关的地下情况。根据图纸及有关资料, 采用现场开挖探坑的方法, 查明情况。所施工程如与已建的管道、 衔接部位( 如西侧路与立汤路的联接) 必须在开槽之前, 对其平面位置和高程进行校对( 特别是北侧管线出水口位置) , 必要时开挖探坑核实, 若与施工图及有关资料提供的位置或高程不符合时, 及时通知设计人员变更调整。
在现况道路边沟或排灌水渠处的雨水管道的地基处理必须符合设计要求, 其方法为: 挖掉淤泥质土, 换填级配砂石, 遇特殊地质情况时, 必须会同设计, 根据现场实际情况做相应处理。该段管道进行施工时, 为保证施工正常进行, 需在管线末端出水口位置、 雨水42#井南北两端位置需分别进行围堰, 围堰材料采用草袋内装素土或灰土堆砌方式。
本工程存在管线交叉部位多达19处, 施工中在管线交叉部位依据设计及市政规范要求, 必须对其进行相应基础处理( 回填二灰料; 各别地段在回填基础进行更换后还需进行混凝土基础加筋处理) , 处理方案以现场实际情况为准。
在雨水31#井以东的部位有31#、 35#、 39#、 42#、 45#、 50#、 54#、 58#、 64#等多处雨水井坐落在污水肥槽内, 为保证雨水井结构不出现沉陷, 该部位基础回填土采用二灰进行处理, 并对雨水井混凝土基础垫层进行加筋处理。
2．沟槽断面
根据本工程实际情况, 挖槽方法选用人机配合开挖, 开槽断面为一步大开槽断面。槽深最深为4.5m, 管道结构宽度( 包括卵石基础) , 边坡≥1: 0.33开槽断面详见开槽断面示意图。
3．槽边堆土的注意事项
本工程采用沟槽上单侧堆土, 堆土内坡脚距槽边1.0m以外, 运输道路及排管等材料堆放以另一侧为主, 并在适当距离处留出运输交通路口, 堆土高度不宜超过2.0 m, 堆土坡度不陡于自然休止角。
在挖运堆土时, 避免在高压线和变电器附近堆土, 施工现场需根据雨天的堆土量考虑安全因素。
由于本工程正值雨季, 还要注意以下问题: 不得切断或堵塞原有排水路线; 防止外水进入沟槽, 堆土缺口处加叠闭合防汛埂; 向槽一侧堆土面需铲平, 拍实, 避免雨水冲塌。
4．管道回填土注意事项
回填土施工是本工程的重点控制工序, 施工中必须认真执行DBJ 01-47- 中5.7项相关规范。其中控制路基部位回填土密实度对保证其上部横跨支线及相邻管线的基础稳定性具有重要意义。
回填土质必须采用开槽中的较好土质作为回填土。并将土块、 砾石、 异物等去除, 由于本地区原属种植地地下土, 含水量较大, 因此回填时需现场试验确定回填土的含水量。达到最佳含水量附近时方可回填。若由于工期紧张, 急于回填, 需征得设计单位及监督同意, 采用外掺白灰或回填级配砂石等其它方法进行施工。
管道安装工作完成后, 需邀请设计、 建设部门等有关单位进行隐蔽验收, 然后进行回填土施工。
在回填土时, 主要注意以下几点:
① 清理完槽内积水及杂物后, 严禁在沟槽内管的一侧卸入大量土( 或砂) , 防止管道产生位移和损伤管及构筑物。
回填时先由管道的两侧向管底均匀回填, 然后在两侧胸腔部分同时分层夯实至路基, 夯实密实度根据各部位的不同划分按下列要求进行, 要求如下:

② 直径700㎜以上的管道, 回填夯实后, 需再次量测管内的各部安装尺寸, 检查管道有无异常并作记录, 以备确认或者对问题研究处理。
③ 构筑物周围的回填压实需与管道沟槽回填同时进行, 不便同时进行时, 要留台阶形接茬; 构筑物周围回填压实要对称进行, 高差大于30㎝, 不得漏夯。
3．3．2 钢筋混凝土基础的浇筑及方沟砌筑
管道模板支撑、 混凝土基础及垫层在验槽合格后方可支搭, 方沟及管道部分混凝土垫层等级为C10, 管基部分混凝土为C15, 采用溜槽下到槽底浇筑。当混凝土落差大于5m 时, 需加设混凝土平台, 防止因落差过大使混凝土离析。方沟部分混凝土需用平板振捣器振捣, 木抹子成活, 严格控制垫层顶面高程, 不得高于设计高程, 低于设计高程不超过10㎜; 管道部分混凝土振捣采用插入式振捣棒进行捣实, 振捣厚度不大于振捣作用半径的1.5倍, 振捣位置距边模大于50mm, 振捣棒必须徐徐拔起; 混凝土初凝后及时覆盖养护。
① 砖砌雨水方沟部分钢筋混凝土施工需主要注意以下事项:
a．钢筋加工: .钢筋的表面要洁净, 油渍和用锤敲击时能剥落的浮皮、 铁锈等要在使用前清除干净, 在焊接前, 焊嘘处的水锈要清除干净; 钢筋必须拉直、 无局部曲折, 成盘的钢筋要调直; 弯曲一种编号的第一根钢筋时, 重复修理至完全符合设计的尺寸和形状, 作为样板, 检查以后的钢筋成品; 用Ⅰ级钢筋式冷拔低碳钢丝制作的箍筋, 其末要做弯钩, 弯钩直径要大于受力钢筋直径, 且不小于箍筋直径的2.5倍, 弯钩的平直部分一般结构不小于箍筋的5倍。
钢筋接头时, 焊接钢筋的焊工必须持有相应的考试合格证; 焊接热扎钢筋时用电焊。冷拔低碳钢丝的接头, 只能采用绑扎接头; 冷拉钢筋的闪光对焊或电弧焊要在冷拉前进行。
b．基础钢筋绑扎: 按设计指定通用图集( PT09) 中的钢筋设计进行钢筋绑扎, 钢筋间距、 型号、 保护层等符合规范要求。
c．基础支模: 模板采用定型钢模板, 用A、 B型卡子和Φ48钢管联接固定, 纵向联接要严密, 防止漏浆。横向支撑要稳固, 防止跑模。
d．浇筑基础混凝土: 基础采用C20商品混凝土, 用溜槽下到槽底, 振捣棒振捣密实, 赶光压实。覆盖岩棉被保温, 防止混凝土受冻。混凝土养护时不得低于5℃, 不得洒水。
② 墙体砌筑及上部结构
雨水由31#－排水口部分采用砖砌方沟进行排水, 方沟主材采用MU10砖, MU10水泥砂浆砌筑, 并对墙内进行1:2水泥砂浆抹面, 做15mm厚M10水泥砂浆, 上覆C20预制钢筋混凝土盖板, 并抹M10水泥砂浆三角( 盖板结构详见PT09-06-02、 PT09-08-02) 。在地下水部位, 其墙外皮必须用20mm厚1:2.5水泥砂浆抹面至地下水位以上500mm。盖板间隙用M10水泥砂浆灌严抹平。
在方沟高出现况部位必须进行以下处理:

砌体主要技术要求如下:
a．砌墙前检查基础质量是否符合要求, 验收合格后方可进行下道工序。
b．严把材料质量关, 砌筑前, 必须挑选规格、 外观一致并符
合标准的红机砖及符合质量标准的砂、 水泥等, 并在浇筑前一天或两天开始浇水湿润, 控制机砖含水率在10－15%左右时,
