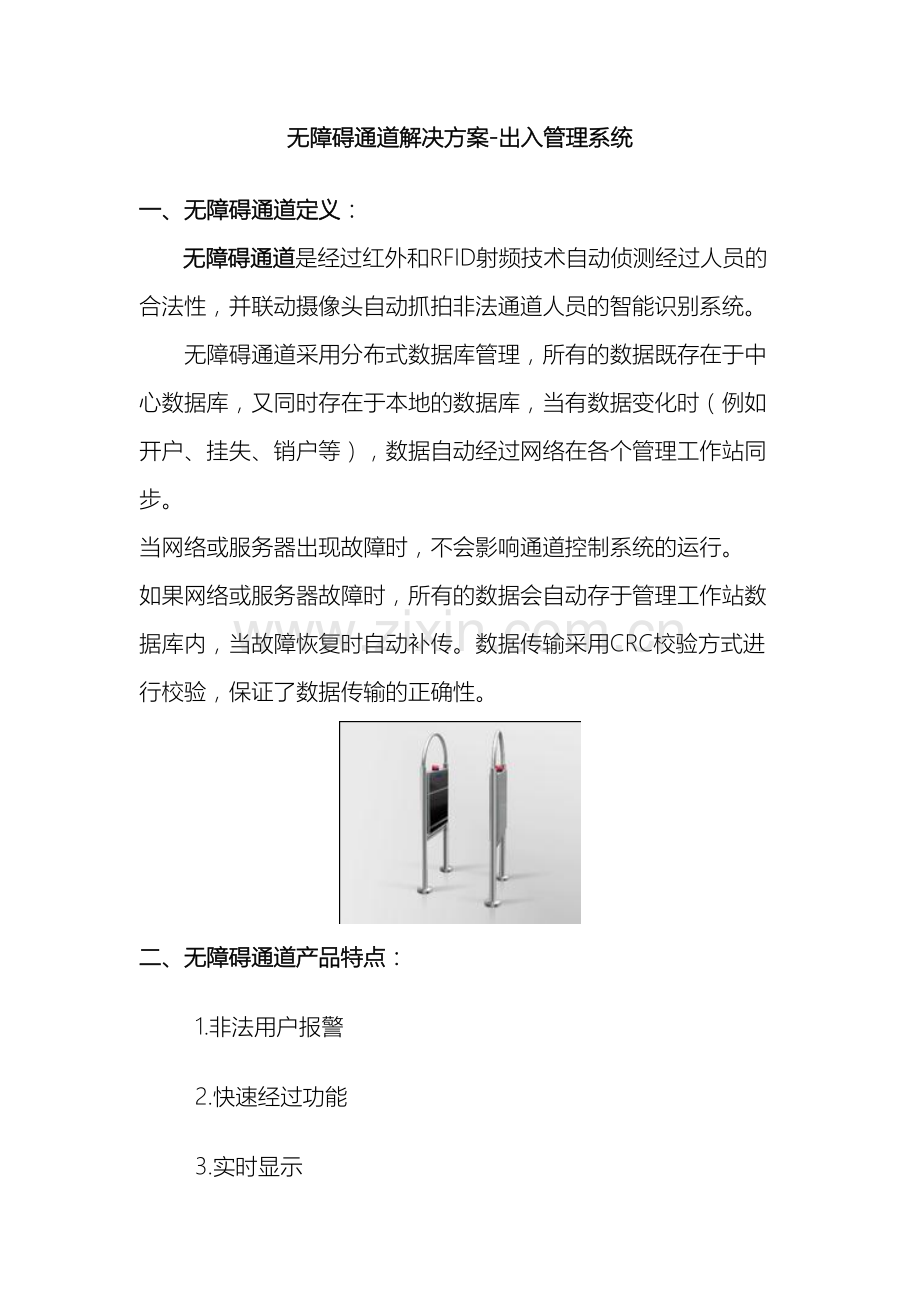

无障碍通道解决方案-出入管理系统

一、无障碍通道定义：
无障碍通道是经过红外和RFID射频技术自动侦测经过人员的合法性，并联动摄像头自动抓拍非法通道人员的智能识别系统。
无障碍通道采用分布式数据库管理，所有的数据既存在于中心数据库，又同时存在于本地的数据库，当有数据变化时（例如开户、挂失、销户等），数据自动经过网络在各个管理工作站同步。 当网络或服务器出现故障时，不会影响通道控制系统的运行。 如果网络或服务器故障时，所有的数据会自动存于管理工作站数据库内，当故障恢复时自动补传。数据传输采用CRC校验方式进行校验，保证了数据传输的正确性。

二、无障碍通道产品特点：
1.非法用户报警
2.快速经过功能
3.实时显示
4.自动统计缺勤人员
5.防止代刷卡
6.支持“反潜入”
7.24小时监控视频录像功能
8.远程监控功能
9.信件自动通知
三、无障碍通道技术参数：
无障碍通道（BL-4TD）
产品规格（mm）：
850×1650×160（长×高×厚）
适用环境：
室内 室外
环境温度（℃）：
-40~70
相对湿度（RH）:
10%~90%(无冷凝)
工作电压（V）：
DC 12
通讯方式
RS485;TCP/IP
通道宽度（mm）:
650~1000(近距离读卡)；650~750（远距离读卡）
机箱材质
不锈钢钢架、亚克力，防水防雷击设计
读卡距离（mm）：
近距离：≦50；远距离800~1000
读头数量（个）：
1（可扩展至4个）
支持卡型
近距离：M1、近距离ID、近距离RF-SIM、SIM-PASS、TI、二代身份证
远距离：远距离ID、远距离RF-SIM

四、无障碍通道组成：
　　无障碍通道主要由射频(RFID)读取模块，射频标签和红外模块组成。射频读取模块用于读取射频标签内的信息，为无障碍通道中的核心部分。射频标签用于存储人员，物品的身份信息及其它指定信息。红外模块用于判断通道内是否有人员或者物品，起辅助作用。
五、无障碍通道工作原理 ：
携带有射频标签的人员或者物品在进入无障碍通道的读取区域后，射频标签将被激活。射频读取模块读取标签内部存储的ID号及数据信息并将信息发送给后台服务器，由后台服务器对该数据进行后续处理。

六、无障碍通道基本功能：
1. 非法外来人员报警功能：外来人员或是其它带卡但无权限进入井下的人员经过通道时，通道会发出声光报警，同时会抓拍经过人员的影像资料并实时录像。有效的防止外来人员的进入。
2. 快速经过功能：在上下井高峰时，通道每分钟能够经过100人以上，不会发生拥堵的现象。由于没有任何障碍，意外情况下不影响疏散。
3. 实时显示：施工人员经过通道时，能够在LED显示屏上实时显示井下施工人员的数量和其它相关信息。
4. 双向进出、自动方向识别：每路通道均可入可出，大大提高设备的使用率，人员经过时，系统会自动识别进出方向，为管理者提供更准确的数据，防止刷卡后立即离开。
5. 自动统计功能：负责施工管理的人员无须手工统计和下井查询施工人员的数量和具体下井人员的信息，只需经过电脑查询，把施工人员的刷卡记录进行分析，自动生成未下井人员名单。节省人力和时间，提高工作效率。
6. 防止代刷卡：每经过一人，系统只能识别一张卡，有效的防止了替代刷卡的现象。
7. 支持“反潜入”：如果施工人员进入后把卡交给别人再次进入，系统会自动报警。
8. 24小时监控视频录像功能：系统能够对经过通道的人员进行24小时的监控，不但在录像上能够同步录上经过人员的资料，而且在录像回放时也会显示这个人相关详细信息。
9. 远程监控功能：系统支持远程的监控功能，主管的领导能够在办公室内直接进行远程的视频监控，汇总当天的施工人员进出统计报表，提高了管理的实时性。
七、无障碍通道的分类及优缺点：
　　根据无障碍通道中射频读取模块的工作频率可将其分为低频开放式通道，高频无障碍通道，超高频无障碍
　　通道。
　　低频无障碍通道低频无障碍通道的工作频率为125khz或者134khz，经过磁场耦合的方式读取射频标签内的信息。
　　优点：
　　对水，人体，金属不敏感，磁场边界清晰稳定，能够有效区分射频标签进入磁场的先后顺序，不易产生误读现象。
　　缺点：
　　射频标签不具有数据存储功能，射频标签的ID号可随意改写，保密性差；不具有冲突处理机制，只能读取单张射频卡；其射频标签体积较大，较重。
　　该技术当前已逐步退出市场。
　　高频无障碍通道高频无障碍通道的工作频率为13.56MHZ，经过磁场耦合的方式读取射频标签内的信息。
　　优点：
　　对水，人体，金属不太敏感，磁场边界清晰稳定，能够有效区分射频标签进入磁场的先后顺序，不会产生误读现象。
　　具有冲突解决机制，可同时进行多标签读取。
　　缺点：
　　受工作频率及工作方式的限制，读取距离最远为1.5米左右。
　　应用领域：
　　开放式会议签到，开放式考勤，智能图书馆防盗管理，仓储管理。
　　超高频无障碍通道超高频无障碍通道的工作频率为860 MHZ --960MHZ，经过电磁波反射的方式读取射频标签内的信息。
　　优点：
　　读取距离远，读取速度快，具有冲突处理机制，可同时进行多标签读取。
　　缺点：
　　对水，人体，金属敏感，不适用于人员管理；电磁波反射方式读取标签，读取边界不清晰，不能够有效区分射频标签进入磁场的先后顺序，有时会产生误读现象。
八、 无障碍通道的应用：
1、 企事业无障碍通道系统应用
1）、适应各种复杂考勤统计：正常出勤（出勤天数、出勤小时），异常出勤（如旷工、提前离开、中途出入、迟到、早退、漏刷卡、单次刷卡），加班（休息日加班，节日加班），各种请假，班次上班次数统计。
2）、灵活设定企业各种班别：允许企业不同上、下班规律并存（保安、生产部人员倒班，主管、司机、外勤人员上弹性班，生产线人员连班等），支持人工排班、电脑自动排班、支持员工调班等，系统能自动统计其出勤状况。
3）、考勤方法灵活：系统允许不同级别、不同工种的员工有不同的考勤方式。可设置免刷卡人员（如高级主管）、弹性人员（司机等）、加班连班刷卡、休息日、节假日的出勤/休息处理、补班补休等。
4）、自动计算加班：系统可设置由电脑计算加班，支持加班登记，支持取整计算（如30分钟或60分钟）、四舍五入计算、精确计算。
5）、迟到、早退统计：可分段统计迟到、早退次数及累计时间。
6）、方便的查询功能：按部门、班别、人事编号、卡号、姓名、日期查询员工原始刷卡数据及出勤状况，查询员工每月出勤状况，分别查询迟到、早退、旷工等异常情况，查询结果可即时打印，所见所得。
7）、强大报表功能：按报表种类格式可由报表生成器自由定义，打印栏目可自由选择。提供考勤日报、月报、年报和不定期报表、各种请假报表、加班报表、迟到、早退、旷工等异常报表、人事档案报表、员工刷卡数据报表，每日出勤情况报表等...
2、校园公寓无障碍通道系统应用
A、防尾随，利于学生人身安全；
B、非法使用报警功能，有效的防范外来人员，保障公寓财产安全
C、红外探测技术，自动识别进出方向。
D、单人单卡，规范学生进出，防止代打卡，一卡多人进出...
九、质量保证：
公司质量方针是：“科技创新、优质高效、顾客至上、诚信守约”
质量保证任务：产品在设计、生产、安装、服务均处于质量管理体系监控下运行，以本公司的产品、服务、工程实力保证工程是以最优质量保证。
质量保证执行：公司领导全面参与、建立、实施质量体，并不断完善，使质量体系灵活有效；对人员进行充分的培训和发展；纠正、预防、改进相结合，对产品的开发设计、生产、销售、服务等全过程进行质量控制；不断完善产品技术，领导宿舍管理方案新思路，将质量保证延伸至产品最后环节；保证按计划和程序实施，并在实施过程中进行连续评价和验证。
保证管理方法：在产品开发研制、采购、生产过程、检验和测试、安装与运行、技术服务和维护六个方面严格按照质量检测保证实施（ 硬件设计、开发控制；系统调研、 设计、调试、测试全过程控制；采购控制；生产过程控制；分供应商提供审核保证；检验、测试控制；计量器具进行检查；入库检验；施工安装控制；服务和维护控制；）。
十、典型案例
10. 校园类：

安徽医科大学，天津大学，上海师范学院，杭州师范学院，中华女子学院，沈阳药科大学，徐州建筑职业技术学院，徐州师范大学，哈尔滨工业大学威海分校，内蒙古职业技术学院，青岛大学，西安外事学院，西安航空旅游职业学院,山西大学，天津理工大学，和河北工业大学,秦皇岛卫校，北京交通职业运输学院,北戴河海事学校,湖南交通职业学院36路，贵阳亚太学院，吉林农业科技学院, 姜堰三水学校, 淮北师范学校,河源中学，安徽医科大学，延安大学创新学院，西安思源学院，陕西航空旅游学院，长春师范大学，北京十四中，扬州仪征师范,江苏仪征职业技术学院，南京审计学院，江苏射阳中学，内蒙古锡盟6中，甘肃平凉一中。

11. 企业类：

辽宁油田，大唐热电，张家口卷烟厂，石家庄市政府，塘沽口岸，北京市朝阳区劳动局，包头少年宫，北京市国土资源局，北京剑江制衣，河北昌黎宏信钢厂，河北唐山联通总部，张家港科技园。

12. 地铁类:

北京地铁9号线, 北京地铁10号线, 北京地铁4号线，北京地铁5号线。
大连地铁, 沈阳地铁，郑州地铁。东莞地铁，青岛地铁。

十一、 案例现场图片展示：

无障碍通道系统介绍
系统采用分布式数据库管理，所有的数据既存在于中心数据库，又同时存在于本地的数据库，当有数据变化时（例如开户、挂失、销户等），数据自动经过网络在各个管理工作站同步。 当网络或服务器出现故障时，不会影响通道控制系统的运行。 如果网络或服务器故障时，所有的数据会自动存于管理工作站数据库内，当故障恢复时自动补传。
数据传输采用CRC校验方式进行校验，保证了数据传输的正确性。
无障碍通道应用场所
公寓、校园大门、企业大门。应用场合特点：
1.需要对于合法与非法人员身份进行区分并进行确认。
2.特定时间，流通大量人员，并需要在此期间判定人员的合法性。
3.记录进出时间。
4.显示合法人员照片能够比对。
5.非法人员报警并给与拍照。
6.人员归来情况。
