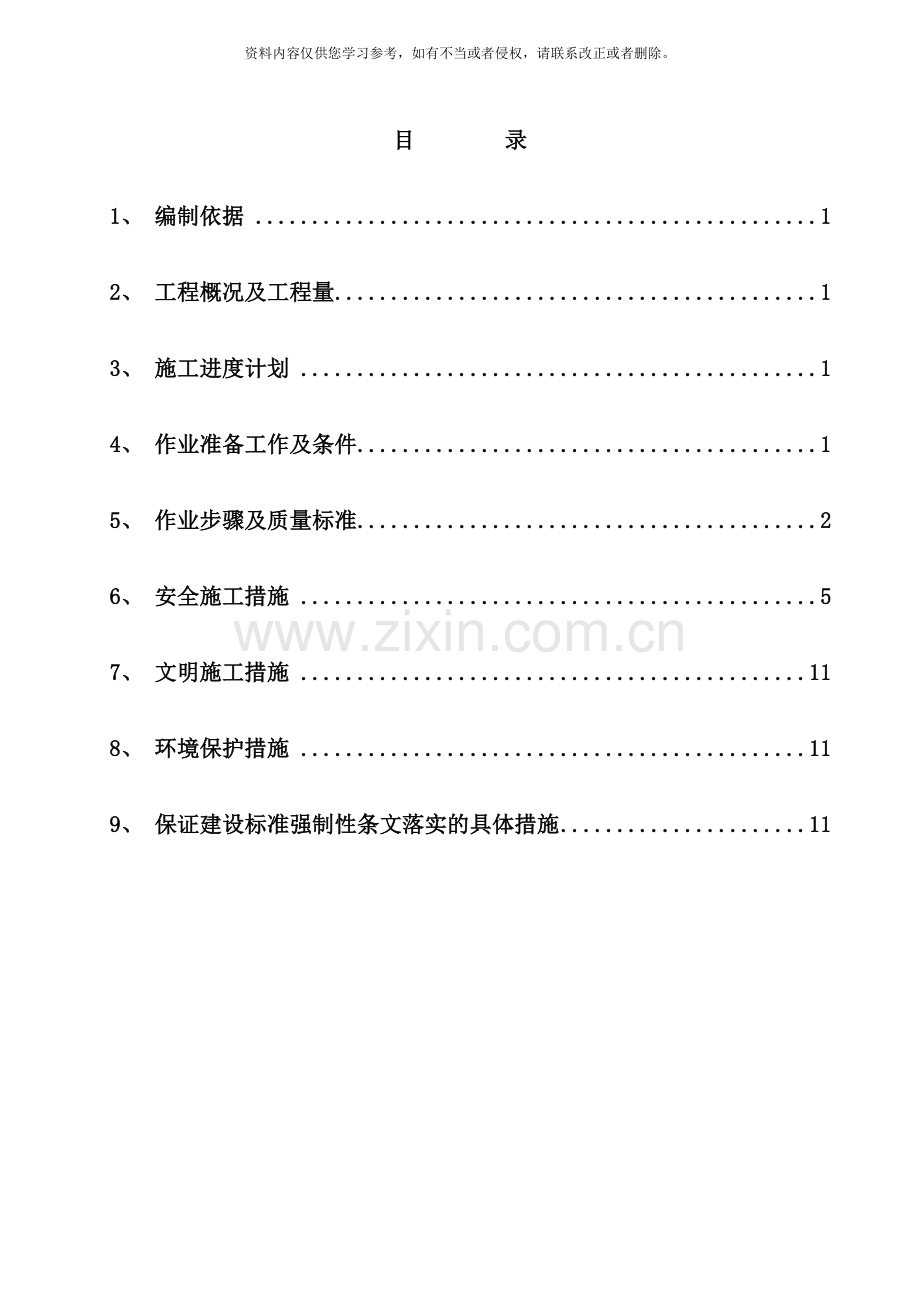

目 录
1、 编制依据 1
2、 工程概况及工程量 1
3、 施工进度计划 1
4、 作业准备工作及条件 1
5、 作业步骤及质量标准 2
6、 安全施工措施 5
7、 文明施工措施 11
8、 环境保护措施 11
9、 保证建设标准强制性条文落实的具体措施 11

1、 编制依据
1.1 《国家电网公司电网工程安全风险辨识、 评估、 控制办法》国家电网基建/3 178- 号
1.2 《蓄电池施工及验收规范》GB 50172-
1.3 《盘、 柜及二次回路接线施工及验收规范》GB 50171-
1.4 《电气装置安装工程质量检验及评定规程》DL/T 5161.1-5161.17-
1.6 《输变电工程建设强制性条文实施规程》Q/GDW248-
1.7 万峰湖220kV变电站工程二次施工图
1.8 万峰湖220kV变电站工程施工组织设计
1.9 《国家电网公司基建安全管理规定》国网( 基建/2) 173-
2、 工程概况及工程量
2.1 万峰湖220kV变电站直流系统为成都雨田骏公司生产的二组免维护型蓄电池, 电压等级220V, 额定电流40A; 直流电源柜2面, 直流馈电屏4面。安装在主控制室内, 直流电源柜, 直流馈电屏安装在主控制室内。
2.2 本期新上一组400Ah阀控式密封铅蓄电池共104只, 分装于两个蓄电池室内。直流电源柜2面, 布置3个HD2 充电模块, 3个FY-10控制模块; 直流馈线柜布置有DS-ZHL微机型直流系统绝缘在线监测装置一套。
2.3 设计要求, 蓄电池充电电源为2路, 分别取至380V站用电I、 II段。
3、 施工进度计划
直流系统安装在相关的建筑工程施工完毕, 设备运到现场的情况下, 不影响整个网络进度, 合理安排。具体进度计划
序号
时间起
时间止
工作内容
1
05月08号
05月12日
直流屏柜及电池柜安装
2
05月15号
05月20日
蓄电池安装
3
06月10号
06月15日
蓄电池充放电

4、 作业准备工作及条件
4.1 人员配置
序号
工 种
人 数
备 注
1
电气技术员
1名

2
电气专责工
1名

3
厂家技术人员
1名

4
普工
3名

4.2 主要施工机具材料计划
序号
名 称
规 格
单位
数量
1
手 枪 钻
220V
把
1
2
活动扳手
12寸
把
2
3
梅花扳手
17-19
把
2
4
榔 头
2.5P
把
1
5
铁水平尺
L=600
把
1
6
线 锤
1.5P
个
1
7
万 用 表

块
1
8
木 杠 子

根
2
9
麻 绳
φ15
米
30
10
麻 花 钻
φ9.5
根
2
11
蓄电池智能放电仪
BFD220V-50
台
1
12
干粉灭火器

个
2
13
绝缘手套

双
2
14
钢直尺

把
2
15
电工工具

1
套
16
接线工具

2
套
4.3 技术准备及外围条件
4.3.1蓄电池安装前, 建筑工程及其辅助设施应按设计要求全部竣工, 并经验收合格。
4.3.2免维护蓄电池的合格证、 直流屏充电机屏合格证及相关技术资料齐全。
4.3.3在本单位工程开工前对所有参加施工人员进行技术交底, 作好详细记录。
5、 作业步骤及质量标准
5.1 作业流程

合格
厂
家
处
理
、
更
换

不合格
准备工器具

安全技术交底

屏盘及蓄电池安装

电缆敷设及接线

蓄电池充、 放电

结束

自 检
开 始
检测电池电压
合格
不合格

5.2 作业方法
5.2.1蓄电池就位
5.2.1.1先采用人力将蓄电池放到蓄电池柜内并按照厂家图确定蓄电池的顺序以及正负极的摆放方向;
5.2.1.2根据厂家蓄电池连接图安装连接蓄电池, 连接过程中不能出现短路现象。注意在连接螺栓时要使用做好绝缘的工具, 防止短路和接地。
5.2.2直流屏和蓄电池屏的安装
5.2.2.1先进行基础槽钢埋设的复核。按照安装图核对各种预留孔和各种预埋铁件位置、 形状、 数量和尺寸等。根据槽钢的宽度尺寸按图进行复核, 复核时一定要注意它们的平行度, 再按要求复核槽钢的高度和水平度, 最后再重新核对槽钢之间的距离、 槽钢与建筑物之间的距离、 槽钢的高度、 水平度等, 确认无误。基础槽钢必须检查可靠接地, 每根槽钢必须有两点接地。
5.2.2.2先按安装图规定的顺序将屏体安装的位置作好标记, 采用叉车将直流充电屏和馈线屏运至主控制室内,然后就位找正, 然后再精确地调整第一块屏体, 最后认其为标准调整其它各屏的位置, 具体调整时注意以下几个问题:
1) 安装之前一定要仔细参照施工图纸, 确定每块屏所安装的位置间隔, 以免弄错返工。
2) 认真调整屏体的垂直度, 在用铅坠检查时, 垂直度一定要控制在屏体总高度的1.5‰之内。
3) 要整体考虑相邻各屏体之间的顶部水平误差和面部不平度, 相邻两屏体的顶部水平误差要小于2mm, 使整体各屏顶部最大水平误差不大于5mm, 相邻两屏面的不平度不大于1mm, 整体屏的屏面不平度最多不大于5mm。
4) 相邻两屏间接缝间隙不大于2mm, 当屏体略有变形时, 可根据实际情况增加屏间接紧螺丝。
5)直流屏、 蓄电池屏与槽钢之间不能采用焊接, 因槽钢开口朝下埋设, 因此能用螺接固定。
6)接处应注意除锈, 而且必须做试灯检查, 确保屏与基础导通良好。对于屏门等可开启的部件, 要用软导线和螺栓与屏体可靠连接。
5.2.2.3屏内其它设备安装与检查
1) 保护屏内的仪表、 设备等器件比较精细, 为防止其损坏和安装方便, 有的设备在屏台开箱时已拆下。有的测量仪表和继电器应经过电气试验部门校验后才能安装。
2) 测量表记在投入使用前必须由电气试验人员检验, 合格后必须铅封或做好其它标记, 再由安装人员进行安装。有的继电器或成套保护仪器要拆下进行调试和校验, 合格后再进行安装。
5.2.3补充电
5.2.3.1因蓄电池在运输和储存期间, 蓄电池会因自放电损失部分容量, 若使用前未经补充电, 将可能无法提供负载设备所需的电能, 固蓄电池安装好, 电缆连接无误后应进行补充电, 补充电在厂家代表的指导下进行, 电压的大小根据技术资料依型号选用为254V。
5.2.3.2电池组在充电过程中测量其电压和蓄电池屏内温度数据, 每隔1-2小时测量电压、 温度一次, 并作好详细记录。温度如有异常升高时, 应检查有无短路情况。充电时电压逐渐上升, 再趋平稳, 当单只蓄电池端电压升高为2.3伏左右, 整组蓄电池端电压为240V左右, 充电电流为0.01A时可结束初充电转为浮充运行。但当环境温度低于20度或蓄电池存放时间较长, 充电时间必须延长。在达到恒压值后, 再充电3-4小时。充电时, 蓄电池表面的温度必须低于45度, 如果表面温度超过45度, 应立即减小充电电流或停止充电, 否则可能损坏蓄电池, 补充电充分后再次进行测验单个电池电压和整组蓄电池电压并作好记录。
5.2.4蓄电池放电
5.2.4.1用专用放电仪分别接蓄电池的正负两极.电路连接好后, 经过放电仪以30A的电流对蓄电池放电10小时。
5.2.4.2放电时每隔1小时检测单个电池的电压和蓄电池组总电压并做好记录, 其间若有蓄电池单体电压低于1.82V则表明此电池不合格, 要求厂家重新更换,更换后继续做充放电试验直至充放电试验合格。
5.3、 施工质量标准及控制措施:
5.3.1盘柜安装标准:
项 目
允许偏差( mm)
垂直度( 每米)
<1.5
水平偏差
相邻两盘顶部
< 2

成列盘顶部
< 5
盘面误差
相邻两盘边
< 1
成列盘面
< 5
盘间接缝
< 2
5.3.2蓄电池组安装及充、 放电要求:
5.3.2.1检查容器外观应良好无破损无渗漏,观察容器外壁及电极处有无漏液痕迹及腐蚀现象。
5.3.2.2蓄电池放置的平台, 基架及间距应符合厂家要求;
5.3.2.3蓄电池安装应平稳, 间距均匀, 同一排、 列的蓄电池应高低一致, 排列整齐;
5.3.2.4连接条及抽头的接线应正确, 接头连接部分应涂以电力复合脂, 螺栓应紧固;
5.3.2.5初充电电流应符合厂家规定, 初充电开始时必须保证电源连续供电25小时以上;
5.3.2.6初充电完成时电池电压稳定;
5.3.2.7充电后绝缘检查, 220伏电池大于或等于0.2MΩ, 充电过程记录齐全、 正确;
5.3.2.8严格按照《电气装置安装工程高压电器施工及验收规范》进行验收签证。

6、 安全施工措施
6.1 进入施工现场必须统一穿工作服、 正确配戴安全帽, 不准穿拖鞋、 凉鞋、 高跟鞋, 不准穿短裤、 背心。
6.2 施工过程中行为规范、 语言文明, 不串岗、 不闲聊、 不嬉闹, 不准流动吸烟。
6.3 设备材料按施工平面布置图堆放、 标识清晰, 采取上盖下垫等保护措施, 精密仪器设备保管在室内。
6.4 严禁非电工从事电气作业或不具备带电作业资格人员进行带电作业。
6.5 在施工前做好( 三交) , 即交工作、 交技术、 交任务; ”三查”, 即查精神面貌、 查衣着、 查三宝。
6.6 每天下班前, 整理好所有设备配件及安装材料, 工器具及设备重要零配件应全部收回工具室, 真正做到”工完、 料尽、 场地清”。
6.7 施工产生的垃圾和废料必须集中堆放、 定时外移倾倒, 不准在变电站内及附近乱倒垃圾, 更不允许变电站内及附近焚烧施工垃圾, 以免产生有毒有害烟尘和恶臭气体。
6.8 安全风险识别、 评估与管理控制措施

工序
作业内容
可产生的危险
固有风险评定
固有风险级别
预控措施
施工用电
1.1.1敷设直埋电缆
触电
63
2
( 1) 电缆中必须包含全部工作芯线和用作保护零线或保护线的芯线; 需要三相四线制配电的电缆线路必须采用五芯电缆。
( 2) 电缆直接埋地敷设的深度不应小于0．7m。严禁沿地面明设, 并应避免机械损伤和介质腐蚀。埋地电缆路径应设方位标志。
( 3) 埋地电缆的接头应设在地面上的接线盒内, 接线盒应能水、 防尘、 防机械损伤, 并应远离易燃、 易爆、 易腐蚀场所。
( 4) 架空电缆应沿电杆、 支架或墙壁敷设, 并采用绝缘子固定, 绑扎线必须采用绝缘线, 固定点间距应保证电缆能承受自重所带来的荷载, 最大弧垂距地不得小于2m。

1.1.2配电箱及开关箱安装
触电
63
2
( 1) 配电系统应设置配电柜或总配电箱、 分配电箱、 开关箱, 实行三级配电。配电系统宜三相负荷平衡。220V或380V单相用电设备宜接入220／380V三相四线系统; 当单相照明线路电流大于30A时宜采用220／380V三相四线制供电。
( 2) 总配电箱应设在靠近电源的区域, 分配电箱应设在用电设备或负荷相对集中的区域, 分配电箱与开关箱的距离不得超过30m; 开关箱与其控制的固定式用电设备的水平距离不宜超过3m, 距离大于3m时应使用移动式开关箱( 或便携式卷线盘) ; 移动式开关箱至固定式开关箱之间的引线长度不得大于30m, 且只能用橡套软电缆。
( 3) 配电箱、 开关箱的电源进线端严禁采用插头和插座做活动连接。移动式配电箱、 开关箱的进、 出线应采用橡皮护套绝缘电缆, 不得有接头。
( 4) 漏电保护器应装设在总配电箱、 开关箱靠近负荷的一侧, 且不得用于启动电气设备的操作。开关箱中漏电保护器的额定漏电动作电流不应大于30mA, 额定漏电动作时间不应大于0．1s。 使用于潮湿或有腐蚀介质场所的漏电保护器应采用防溅型产品, 其额定漏电动作电流不应大于15mA, 额定漏电动作时间不应大于0．1s。总配电箱中漏电保护器的额定漏电动作电流应大于30mA, 额定漏电动作时间应大于0．1s, 但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mA•s。

1.1.3保护接地或接零
触电
63
2
( 1) 在施工现场专用变压器供电的TN—S三相五线制系统中, 下列电气设备外壳应做保护接零, 即接PE线。电机、 变压器、 电器、 照明器具、 手持式电动工具的金属外壳; 电气设备传动装置的金属部件; 配电柜与控制柜的金属框架; 配电装置的金属箱体、 框架及靠近带电部分的金属围栏和金属门; 电力线路的金属保护管、 敷线的钢索、 起重机的底座和轨道、 滑升模板金属操作平台等; 安装在电力线路杆( 塔) 上的开关、 电容器等电气装置的金属外壳及支架。
( 2) 保护零线( PE线) 应由配电室( 总配电箱) 电源侧工作零线( N线) 或总漏电保护器电源侧工作零线( N线) 重复接地处专引一根绿黄相色线作为局部接零保护系统的保护零线( PE线) 。
( 3) TN—S系统中的保护接零线( PE线) 除必须在配电室或总配电箱处做重复接地外, 还必须在配电系统的中间处( 二级配电箱处) 和末端处( 三级开关箱处) 做重复接地。
( 4) 在保护零线( PE线) 每一处重复接地装置的接地电阻值不应大于4Ω; 在工作接地电阻值允许达到10Ω的电力系统中, 所有重复接地的等效电阻值不应大于10Ω。
( 5) 重复接地线必须与PE线相连接, 严禁与N线相连接。
( 6) 保护零线( PE线) 必须采用绝缘导线( 绿／黄双色线) 。
( 7) 保护零线( PE线) 应为截面不小于2.5mm2的绝缘多股铜线, 手持式电动工具的保护零线( PE线) 应为截面不小于1.5mm2的绝缘多股铜线。
( 8) 相线、 N线、 PE线的颜色标记必须符合以下规定: 相线L1( A) 、 L2( B) 、 L3( C) 相序的绝缘颜色依次为黄、 绿、 红色; N线的绝缘颜色为淡蓝色; PE线的绝缘颜色为绿／黄双色。任何情况下上述颜色标记严禁混用和互相代用。

1.1.4现场照明布置
触电、 火灾
63
2
( 1) 照明开关箱内必须装设隔离开关、 短路与过载保护电器和漏电保护器, 照明灯具的金属外壳必须与PE线相连接, 照明设备拆除后, 不得留有可能带电的部分。
( 2) 施工作业区采用集中广式照明, 局部照明采用移动立杆式灯架, 灯具一般采用防雨式。严禁使用碘钨灯。
( 3) 室外220V灯具距地面不得低于3m, 室内220V灯具距地面不得低于2．5m, 并不得任意挪动。灯具高度低于此标准时应设保护罩。
( 4) 普通灯具与易燃物距离不得小于300mm; 聚光灯等高热灯具与易燃物距离不宜小于500mm, 且不得直接照射易燃物。达不到规定安全距离时, 应采取隔热措施。
( 5) 高温、 有导电灰尘、 比较潮湿环境或灯具离地面高度低于2．5m等场所的照明, 电源电压不应大于36V; 潮湿环境和易触及带电体场所的照明, 电源电压不得大于24V; 特别潮湿场所、 导电良好的地面、 锅炉或金属容器内的照明, 电源电压不得大于12V。在坑井、 沟道、 沉箱内及独立高层构筑物上, 应备有独立的照明电源。
( 6) 电源线路不得接近热源或直接绑挂在金属构件上; 在竹木脚手架上架设时应设绝缘子; 在金属脚手架上架设时应设木横担。工棚内的照明线应固定在绝缘子上, 距建筑物不得小于2.5cm。穿墙时应套绝缘套管。管、 槽内的电线不得有接头。
( 7) 行灯的电压不得超过42V, 潮湿场所、 金属容器或管道内的行灯电压不得超过12V。行灯电源线应使用软橡胶电缆。行灯应有保护罩。
( 8) 行灯电源必须使用双绕组变压器, 其一、 二次侧都应有熔断器。行灯变压器必须有防水措施, 其金属外壳及二次侧绕组的一端均应接地。采用双重绝缘或有接地金属屏蔽层的变压器, 二次侧不得接地。
( 9) 在光线不足的工作场所及夜间工作的场所均应有足够的照明, 主要通道上应装设路灯。
二次屏盘安装
2.1.1现场作业准备及布置
高处坠落、 起重伤害、 物体打击、 其它伤害
42
2
( 1) 现场技术负责人应向所有参加施工作业人员进行安全技术交底, 指明作业过程中的危险点, 布置防范措施, 接受交底人员必须在交底记录上签字。
( 2) 施工负责人, 技术人员, 安全员, 质检员, 起重负责人, 起重工, 安装人员等特种作业人员或特殊作业人员持证上岗。
( 3) 吊车、 U型环、 钢丝绳、 运输平台、 木撬棍、 常见扳手、 力矩扳手、 手锯、 梯子等主要机具及材料配置到位, 经检验合格, 满足使用要求。

2.1.2二次搬运
起重伤害、 物体打击、 其它伤害
54
2
( 1) 运输过程中, 行走应平稳匀速, 速度不宜太快, 车速应小于15km／h, 并应有专人指挥, 避免开关柜、 屏在运输过程中发生倾倒现象。( 2) 拆箱时作业人员应相互协调, 严禁野蛮作业, 防止损坏盘面, 及时将拆下的木板清理干净, 避免钉子扎脚。( 3) 使用吊车时, 吊车必须支撑平稳, 必须设专人指挥, 其它作业人员不得随意指挥吊车司机, 在起重臂的回转半径内, 严禁站人或有人经过。

2.1.3屏、 柜就位
物体打击、 高处坠落、 火灾、 其它伤害
27
2
( 1) 屏就位前, 作业人员应将就位点周围的孔洞用铁板或结实的木板盖严, 避免作业人员摔伤。( 2) 组立屏、 柜或端子箱时, 应保证有足够的作业人员, 设专人指挥, 作业人员必须服从指挥, 统一行动, 防止屏、 柜倾倒伤人, 钻孔时使用的电钻应检查是否漏电, 电钻的电源线应采用便携式电源盘, 并加装漏电保安器。( 3) 开关柜、 屏找正时, 作业人员不可将手、 脚伸人柜底, 避免挤压手脚。屏、 柜顶部作业人员, 应有防护措施, 防止从屏柜上坠落。
电缆敷设及二次接线
2.2.1现场作业准备及布置
物体打击、 触电 火灾、 其它伤害
42
2
( 1) 临时打开的电缆沟盖、 孔洞应设立警示牌、 围栏。
( 2) 根据电缆盘的重量和电缆盘中心孔直径选择放线支架的钢轴, 放线支架必须牢固、 平稳, 无晃动, 严禁使用道木搭设支架, 防止电缆盘翻倒造成伤人事故的发生。
( 3) 现场技术负责人应向所有参加施工作业人员进行安全技术交底, 指明作业过程中的危险点, 布置作业时的安全防范措施, 接受交底人员必须在交底记录上签字。
( 4) 按作业项目区域定置平面图要求进行施工作业现场布置。
( 5) 安装负责人, 技术负责人, 安全员、 质检员, 起重负责人, 工器具管理员, 安装人员等特种作业或特殊作业人员持证上岗。

2.2.2电缆装卸
起重伤害、 物体打击、 其它伤害
27
2
( 1) 电缆卸车必须使用吊车进行,作业负责人应根据电缆轴的重量选择吊车和钢丝绳套, 严禁使用跳板滚动卸车和在车上直接将电缆盘推下。
( 2) 卸车时吊车必须支撑平稳, 必须设专人指挥, 其它作业人员不得随意指挥吊车司机, 遇紧急情况时, 任何人员有权发出停止作业信号。
( 3) 电缆运输车上的挂钩人员在挂钩前要将其它电缆盘用木楔等物品固定后方可起吊, 车下人员在电缆盘吊移的过程中, 严禁站在吊臂和电缆盘下方, 只有在电缆盘将要落地时方可扶持电缆盘, 此时作业人员应防止压脚事故的发生。

2.2.3敷设及接线
物体打击、 高处坠落、 其它伤害
54
2
( 1) 电缆敷设时应设专人统一指挥, 指挥人员指挥信号应明确、 传达到位。
( 2) 敷设人员戴好安全帽、 手套, 严禁穿塑料底鞋, 必须听从统一口令, 用力均匀协调。
( 3) 拖拽人员应精力集中, 要注意脚下的设备基础、 电缆沟支撑物、 土堆等, 避免拌倒摔伤。在电缆层内作业时, 动作应轻缓, 防止电缆支架划伤身体。
( 4) 拐角处施工人员应站在电缆外侧, 避免电缆突然带紧将作业人员摔倒。
( 5) 电缆经过孔洞时, 出口侧的人员不得在正面接引, 避免电缆伤及面部。
( 6) 操作电缆盘人员要时刻注意电缆盘有无倾斜现象, 特别是在电缆盘上剩下几圈时, 应防止电缆突然蹦出伤人。
( 7) 临时打开的沟盖、 孔洞应设立警示牌、 围栏, 每天完工后应立即封闭。
7、 文明施工措施
7.1 所有进入现场的施工人员统一着装, 严禁赤膊工作。
7.2 施工技术文件及日常管理文件应做到填写及时、 有效并保管有序, 方便查阅。
7.3 施工用材料、 设备分类存放, 摆放有序, 按材料保管要求作好防雨、 防晒等措施, 并做好标识。
7.4 施工废料的临时堆放点, 存放的废弃物应及时清理出场, 每天应及时打扫现场清洁, 随时保护施工现场清洁。
7.5 各种施工机具应有安全操作规定, 并悬挂在机具设备附近。
7.6 如现场出现工作人员人身事故, 应马上安排车辆及人员送就近医院救治。
7.7 施工人员做到”工完、 料尽、 场地清”, 坚持文明施工。
8、 环境保护措施
8.1 电缆做头所产生的电缆废弃物应统一回收, 统一堆放。
8.2 不得在变电站内高声喧哗、 乱写乱画、 乱串, 不准随地吐痰。
8.3 施工产生的垃圾和废料必须集中堆放、 定时外移倾倒, 不准在变电站内及附近乱倒垃圾, 更不允许变电站内及附近焚烧施工垃圾, 以免产生有毒有害烟尘和恶臭气体。
8.4 施工材料堆放应整齐、 标识清晰; 每次施工结束时, 收走所有工器具, 清扫现场, 应做到施工现场”工完、 料尽、 场地清”。
9、 保证建设标准强制性条文落实的具体措施
9.1 严格按照以上方案组织施工。
9.2 把安全工作摆在各项工作的首位, 坚持贯彻执行”安全第一、 预防为主、 综合治理”的方针, 在保证安全前提下组织好施工。
9.3 屏盘应装有接地端子, 并用截面不小于 4mm 2 的多股铜线和接地网直接连通。装设静态保护的保护屏, 应装设连接控制电缆屏蔽层的专用接地铜排。 各盘的专用接地铜排互相连接成环, 与控制室的屏蔽接地网接。用截面不小于 100mm 2 的绝缘导线或电缆将屏蔽电网与一次接地网直接相连。
9.4 在封堵电缆孔洞时 封堵应严实可靠 不应有明显的裂缝和可见的孔隙, 孔洞较大者应加耐火衬板后再进行封堵。
9.5 加强施工人员安全教育, 而且要具有针对性。严格执行安全操作规程, 特殊工种持证上岗。
9.7、 根据《输变电工程建设强制性条文实施规程》Q/GDW248- 要求, 制定电气工程施工强制性条文执行计划表。
