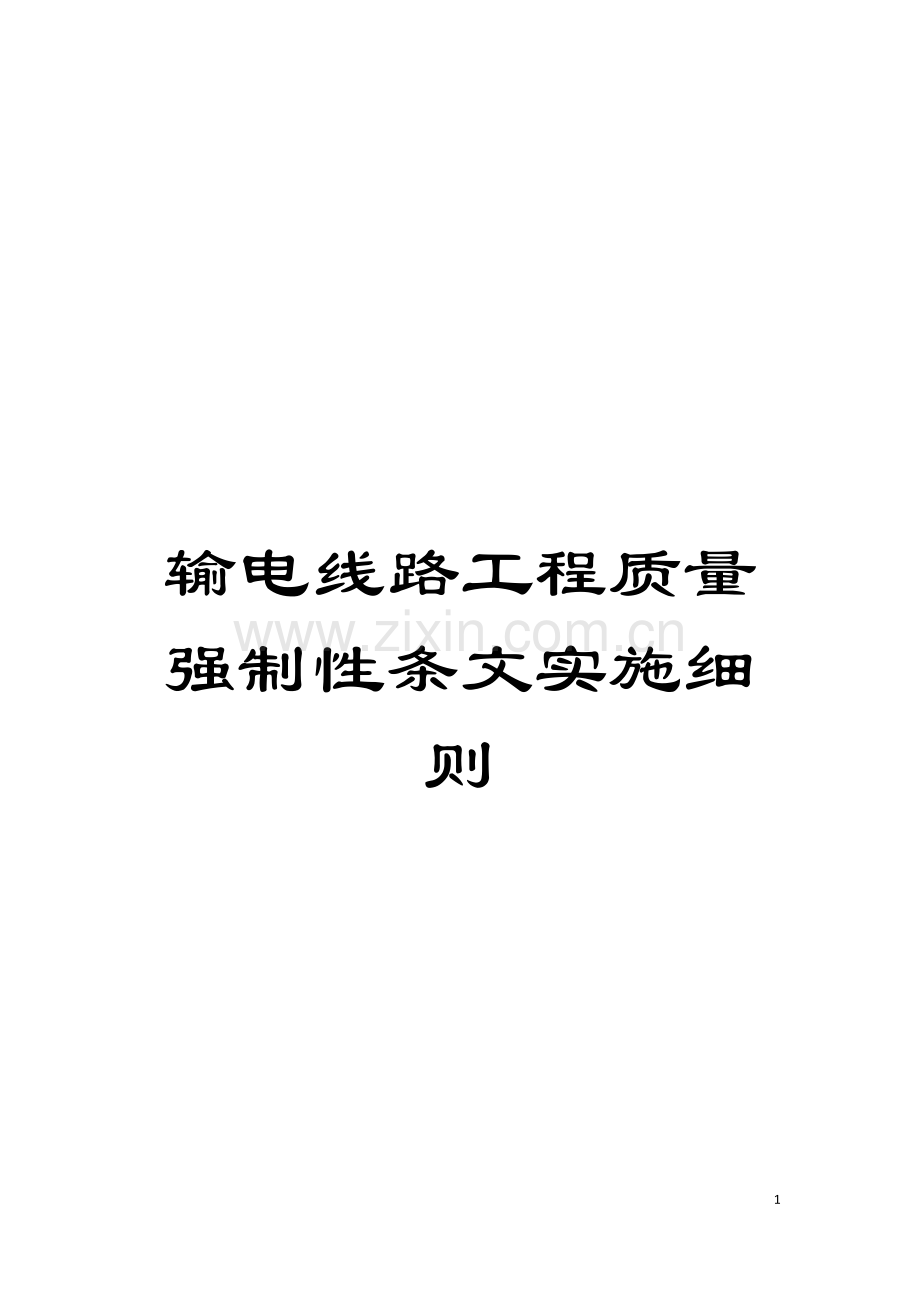

输电线路工程质量强制性条文实施细则

59

资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。

前 言

为了加强输电线路工程建设标准强制性条文的实施工作, 结合榆次北—马庄220kV送电线路工程实际情况, 制定《输电线路工程建设强制性条文实施细则》, 认真组织有关的管理人员和工程技术人员学习强制性条文, 确保工程技术人员熟悉和掌握强制性条文的相关内容, 并在建设活动中自觉地严格执行和进行有效的监督。
一、 编制依据
1、 中华人民共和国国务院令第279号《建设工程质量管理条例》
2、 中华人民共和国建设部令第81号《实施工程建设强制性标准监督规定》
3、 GB 50233 - 《110～500kV架空送电线路施工及验收规范》
4、 DL/T 5168 - 《110～500kV架空电力线路工程施工质量及评定规程》
5、 国家电网基建[ ]255号《国家电网公司输变电工程达标投产考核办法》
6、 山西省电力公司Q/SDO 1003- 《110kV～500kV输电线路工程建设标准强制性条文实施管理规程》

二、 工程概况及特点
本段工程线路位于山西省晋中市、 太原市境内, 起自新建榆次北500kV变电站, 止于原220kV候榆线”π”接点, 线路全长21.612km。全线路为双回路同塔并架, 面向马庄站左侧为Ⅱ回, 右侧为Ⅰ回。
( 一) 工程组织系统
项目法人: 山西省电力公司
项目管理单位: 山西省电网工程建设指挥部
监理单位: 山西锦通工程项目管理咨询有限公司
设计单位: 山西省电力勘测设计院
施工单位: 天津海能电力建设有限公司
质量目标: 达标创优
施工工期: 9月— 12月
( 二) 工程设计简介
2.1工程名称: 榆次北—马庄220kV送电线路工程
2.2电压等级: 220kV
2.3线路回路数: 双回同塔并架
2.4线路全长: 21.612km
2.5海拔高度: 海拔高度850-1025米。
2.6污秽等级: 全部为Ⅲ级。
2.7导线: 两回均为JL/G1A-400/35型钢芯铝绞线(2根/相), 分裂间距为400mm, 垂直排列不加装间隔棒。
2.8地线: 两根架空地线均为OPGW光缆。
2.9绝缘子: 本标段导线金具连接共设计了6种, 其中悬垂串2种, 跳线串2种, 耐张串2种。
2.10基础: 67基
2.11铁塔: 67基
( 三) 施工环境:
3.1路径走向
线路由榆次北500kV变电站220kV架构东起第9、 10出线间隔向北以同塔双回形式出线后左转, 经南要店村西南, 在罗家庄村北跨过220kV榆白Ⅱ回线, 左转后跨过拟建的龙城高速公路和太旧高速公路及榆孟公路, 经东庄、 神堂沟村, 跨过涧河和砖厂及220kV榆白Ⅰ回线, 在苏村北侧左转, 经结岭石村南, 在瑞光电厂西南右转, 经黄土坡, 在河底村西南分为两个单回路钻过候晋Ⅰ、 Ⅱ回500kV线路, 经赵家坡、 施家凹、 东家凹、 西家凹村, 跨过220kV候榆线后, 至原220kV候榆线”π”接点, 接至已建的四回路线路与220kV马小Ⅰ、 Ⅱ回线路同塔架设, 经新沟村北, 从东侧进入马庄220kV变电站南起第3、 4出线间隔。新建线路全长2×21.612km。
3.2地形与地质地形分布划分表
3.2.1地形分布
全线大多为平地和丘陵, 少数为山地, 地表多为耕地、 林地。
3.2.2地质
本工程地势起伏较大, 地质主要以坚土为主, 约有10%的石坑。
3.3气象条件
最高温度+40℃, 最低温度-40℃, 风速27m/s, 复冰10mm, 年雷电日40天。
3.4施工现场交通情况条件分析
本标段位于丘陵山地地带, 沿线小路不是很多, 且较窄, 仅能农用车经过。再加上地势高低起伏, 二次运输困难, 不少塔号需人力运输。大型设备的运输需修路解决。
3.5交叉跨越
跨高速公路1次, 拟建高速公路1次, 省道1次, 一般公路6次, 河流1次, 钻越500kV线路2次, 220kV线路3次, 35kV线路4次, 10kV电力线16次, 380V电力线4次, 220V电力线1次, 地埋管线1次, 光缆11次, 通信线11次, 待建蔬菜大棚1处, 果园3km, 林区4.5km。
3.6拆除及砍伐
砍杨树约300棵, 松树约50棵, 果树约250棵, 枣树约150棵, 柳树约90棵, 砖厂2处, 沙场1处, 果园房5间, 废弃房6间, 废窑洞5处, 改迁10kV电力线1km, 改迁光缆0.5km, 改迁通信线0.5km, 迁坟10个。
( 四) 工程主要技术经济指标
4.1工程承包范围
本标段电压等级220kV, 起自新建榆次北500kV变电站, 止于原220kV候榆线”π”接点, 共67基铁塔( N18为空号) 。分界塔M15由小号侧的施工单位负责铁塔和基础的施工, 并同时负责跳线安装, 我项目部只负责M15大号侧的耐张绝缘子串的组装。
4.2工作内容
①工程本体全部施工; 建设场地占用及清理; 各种特殊跨越、 牵张设备场地修整及转移、 修桥补路、 特殊施工措施;
②受项目法人委托, 负责甲供材料在本标段中心材料站的卸货、 现场验收和保管;
③甲方供应材料以外的其它材料的采购、 运输、 保管;
④施工现场外的临时设施、 材料站的建设场地准备、 施工临时占地等, 以及为了正常施工所需办理的手续(如土地证、 规划证等);
⑤配合系统调试, 保证线路畅通, 移交前维护、 保管;
⑥配合项目法人完成工程达标创优工作;
⑦竣工后一年内的质量保证。
⑧除导线、 光缆、 铁塔、 绝缘子由甲方供应外, 其余材料均由施工单位采购。

4.3基本工程量
项 目
单位
数量
土石方
基坑
m3
18572
接地
m3
4200
降基
m3
3250
合计
m3
26022
基础
混凝土C25、 C20
m3
2901
混凝土C15
m3
216
合计
m3
3117
铁塔
直线塔
基
46
耐张塔
基
21
合计
基
67
合计
t
1055
架线
张力架线
km
21.612
附件安装
基
67
( 五) 工程特点及施工重点难点分析
5.1设计特点
序号
项 目
内 容
1
线路规模
双回同塔并架、 交流220kV、 累计线路全长21.612km
2
气象条件
最大风速27m/s, 覆冰厚度10mm
3
基础型式
全掏挖基础、 钢筋混凝土板式基础、 大板钢筋混凝土板式基础。
4
铁塔型式
2FG-SZC2、 SZC3、 SZC4、 SZ1、 SZ2、 SZ3、 SZK1、 DZT、 SJC1、 SJC2、 SJ1、 SJ2、 SDJF
5
导线型式
两回导线规格均为JL/G1A-400/35型钢芯铝绞线( 双分裂垂直排列)
6
地线型式
同塔并架, 两根地线均为OPGW光缆
7
接地型式
TTJD-1中的TJ-5、 10, TTJD-2中的TJ-5、 10

5.2施工重点、 难点分析及控制措施
序号
重点难点
分 析
控制措施
1
林区运输
本段为丘陵山地带, 沿线小路较少, 运输条件不好, 又因树木较多, 大型设备运输较困难。
提前进行道路和场地的调查和平整, 根据条件合理安排人力、 畜力运输和索道运输, 合理安排各桩号的施工顺序。
2
交叉跨越
重要跨越多, 跨越高速公路1次, 拟建高速公路1次, 省道1次, 一般公路6次, 河流1次, 220kV线路3次, 35kV电力线4次, 10kV电力线16次, 通讯线路11次。
放线施工前, 提前做好现场调查, 并与运行部门沟通, 根据具体情况编制施工方案, 审批后严格执行; 施工前进行详细交底; 施工中项目部相关人员现场指导、 检查、 纠正。
3
青苗协议
本段存在林木砍伐, 包括跨越林区、 果园。青苗协议工作如协调不好, 将严重阻碍施工进度。
本标段存在大量的林木砍伐及跨越林区, 外协人员应提前积极与相关部门负责人进行联系, 有礼、 有理地与有关单位及人员进行协商。施工中做到文明施工, 尽量少占地、 少砍树、 少毁青苗。
4
环境保护
本段所处全部为丘陵山地, 基础开方弃渣、 塔基砍树、 通道清理易造成大面积植被破坏。
对全体施工人员进行环保教育, 施工过程中, 注意保护土地植被, 开方余土、 弃渣定向排放, 并采取砌筑护坝遮拦措施。最大限度地减少环境破坏。
5
炸药
的使用
本标段地处丘陵山地, 基坑开挖工作量大, 基础施工中部分杆塔可能需用炸药, 因为点多线长, 使用分散, 控制难度较大。对炸药的管理和使用工程项目部设专人负责, 制定有针对性的管理措施, 使用中严格检查落实。
6
负温条件下的基础施工
本标段施工区域为华北地区而且处于山西省晋中市、 太原市境内, 针对冬季气温低, 下雪多, 易结冰, 容易造成施工人员摔伤或从高处坠落及草原防火等特点, 安全管理的重点是: 冬季森林防火、 查安全用电、 查交通运输、 查生产现场定置、 查安全防护设施( 人员防寒、 防煤气中毒; 设备防冻、 防塌) 等, 负温条件下的各工序施工是影响施工质量的重要方面, 因此必须做好冬季施工保证措施的贯彻与落实。
7
施工防火
施工前加强全员防火培训, 在施工现场不得携带火种, 每一个施工点和施工驻地及项目经理部都应配备灭火器械, 并做好防火演练。

5.3影响施工的主要和特殊环节分析
序号
重点难点
分 析
控制措施
1
现场运输
本段为丘陵山地带, 沿线小路较少, 运输条件不好, 又因树木较多, 大型设备运输较困难。
提前进行道路和场地的调查和平整, 根据条件合理安排人力、 畜力运输和索道运输, 合理安排各桩号的施工顺序。
2
交叉跨越
重要较多, 跨越高速2次, 跨越省道1次、 跨越220KV线路3次、 跨越35KV线路4次、 跨越 10kV电力线路16次, 通讯线路22次, 河流1次。
放线施工前, 提前做好现场调查, 并与运行部门沟通, 根据具体情况编制施工方案, 审批后严格执行; 施工前进行详细交底; 施工中项目部相关人员现场指导、 检查、 纠正。
3
青苗协议
本段存在林木砍伐, 包括跨越林区。青苗协议工作如协调不好, 将严重阻碍施工进度。
本标段存在大量的林木砍伐及跨越林区, 外协人员应提前积极与相关部门负责人进行联系, 有礼、 有理地与有关单位及人员进行协商。施工中做到文明施工, 尽量少占地、 少砍树、 少毁青苗。
4
环境保护
本段所处全部为丘陵山地, 基础开方弃渣、 塔基砍树、 通道清理易造成大面积植被破坏。
对全体施工人员进行环保教育, 施工过程中, 注意保护土地植被, 开方余土、 弃渣定向排放, 并采取砌筑护坝遮拦措施。最大限度地减少环境破坏。
5
炸药
的使用
本标段地处丘陵山地, 基坑开挖工作量大, 基础施工中部分杆塔可能需用炸药, 因为点多线长, 使用分散, 控制难度较大。对炸药的管理和使用工程项目部设专人负责, 制定有针对性的管理措施, 使用中严格检查落实。
6
负温条件下的基础施工
本标段施工区域为华北地区而且处于山西省晋中, 针对冬季气温低, 下雪多, 易结冰, 容易造成施工人员摔伤或从高处坠落及草原防火等特点, 安全管理的重点是: 冬季森林防火、 查安全用电、 查交通运输、 查生产现场定置、 查安全防护设施( 人员防寒、 防煤气中毒; 设备防冻、 防塌) 等, 负温条件下的各工序施工是影响施工质量的重要方面, 因此必须做好冬季施工保证措施的贯彻与落实。
7
施工防火
施工前加强全员防火培训, 在施工现场不得携带火种, 每一个施工点和施工驻地及项目经理部都应配备灭火器械, 并做好防火演练。

环境
项目
分 析
水、 电、 道路及土地征用
水
由于本工程基础部分施工地点离村庄较远, 我们将采用自备的运水车和贮水罐来解决施工用水; 消防用水将采用驻地或现场设置专用消防设备贮水来予以保障。
电
该线路多数施工地点离村庄较远, 因此施工用电要根据具体情况具体安排。离村庄较近的施工地点用电可取自附近电源。为防止出现附近电源停电及其它情况引起的停电, 为保证正常施工, 我公司将配备专用发电机来保障施工用电。
道路
该线路交通运输条件不好, 对于部分狭窄、 不平道路我们将自己组织人员、 设备对此道路进行必要的路面铺垫或拓宽, 以满足工地运输。
土地征用
为最大限度地减少占地, 我们将在项目法人的支持下, 处理好当地各部门和人员的关系, 全力保障土地征用工作的顺利进行, 保障工程按时开工及进行。
现场临时设施
中心材料站是保证物资、 设备等供应的中心环节, 我们将把此项工作作为工程前期准备的重要工作之一。本标段线路位于村镇附近, 运输条件良好, 因此材料站选址较为容易。各施工地点的临时材料、 设备堆放场地以及临时工棚将视土地征用、 施工进度的具体情况具体安排。
现场及周围环境
做好现场的安全文明施工尤为重要, 为此我们将经过加强管理和制定相应的技术措施、 提前做好与当地政府等部门沟通等方式予以解决。本工程组塔场地、 张牵场地要精心选择。
当地交通运输
本线路大部分小运条件不好, 路面狭窄。我们将组建自己的运输队, 选择有丰富驾驶经验、 熟悉当地交通情况的驾驶员, 并进行开工前的集中培训, 熟悉当地的道路情况等。对于为我公司承建本工程提供地材的运输车辆, 要签定安全等合同, 明确责任, 保证本标段工程的交通运输。
材料供应情况
我们将科学制定运输方案, 以保障设备、 材料运输的顺利进行。消耗性材料在当地都能够解决。需要注意的是, 在选择供货厂家时, 要首先选择产品质量好、 供货及时的厂家, 严把自购材料的质量关, 并注意这些材料的贮存、 发放、 回收等。
本企业机械、 设备、 劳动力情况
我公司具有电力工程总承包二级资质, 多年来一直从事高电压等级输电线路的建设工作, 施工经验丰富。企业的机械设备状况、 人力资源完全能够满足本工程施工的需要。针对本工程为220kV送电线路、 基础型号多, 位于山西省等具体工程特点, 并将选派最精良的设备( 详见施工方法和施工机械选择) 和有丰富施工经验的人员( 详见计划投入的施工队伍) 来满足施工的要求, 保证优质、 高效地完成本标段施工。
内部承包
方式分析
招标文件中, 对工程的质量、 安全、 成本控制等都提出了具体的要求, 为了达到项目法人的满意, 保障本工程顺利完工。我公司将对本工程实行”项目制管理”, 管理模式向国际标准管理模式看齐, 实行我公司已经成型的一系列安全、 质量、 成本控制承包责任制, 来保证工程的顺利进行。
赔偿、 拆迁情况
线路走廊、 林木砍伐及青苗赔偿是本工程的重要工作内容, 为了保证工程不出现阻碍现象, 我们将组建有丰富经验、 熟悉国家乃至当地政策法规的人员参加的专门机构, 做好此项工作。
其它情况
对于本工程跨越施工, 我们将制定科学的跨越施工方案, 坚决不发生意外( 不可抗力因素除外) 的事故; 对于施工地点位于城镇边缘地带的线路路径, 我们将因地制宜地制定科学可行的基础开挖、 文明施工及环境保护方案。
针对地下水的水位、 流速、 流量及雨季等情况, 在基础施工时要制定科学的工地排水方案。针对当地风速较大等具体情况, 我们将制定科学、 严密的高空作业安全措施和跨越架搭设方案、 防风方案。

三、 强制性条文实施计划
1、 实施计划见下表
工程质量强制性条文执行计划表
工程序号
工 程 名 称
责任单位
执行表号
强制性条文
单位
分部
分项
施工单位
监理单位
建设单位
二

榆次北—马庄220kV送电线路工程
○
○
●
表B.1

1

土石方工程
○
●

表D.1

1.1
路径复测
●
○

表E.1、 E.2
1.0.3、 1.0.5、 3.0.2

1.2
掏挖式基础坑分坑
●
○

表E.2
2.0.1、 3.0.2

1.3
普通基础坑分坑
●
○

表E.2
2.0.1、 3.0.2

1.4
施工基面及电气开方
●
○

表E.2
2.0.1、 3.0.2

2

基础工程
○
●

表D.1

2.1
现浇铁塔基础
●
○

表E.2、 E.3、 E.4
1.0.3、 2.0.1、 5.1.2、 5.2.7、 5.2.8、 5.2.9

2.2
岩石、 掏挖基础
●
○

表E.2、 E.3、 E.4
1.0.3、 2.0.1、 5.1.2、 5.2.7、 5.2.8、 5.2.9

2.3
其它特殊基础
●
○

表E.2、 E.3、 E.4
1.0.3、 2.0.1、 5.1.2、 5.2.7、 5.2.8、 5.2.9

3

杆塔工程
○
●

表D.2

3.1
自立式铁塔组立
●
○

表E.5、 E.6
1.0.3、 2.0.1、 6.1.1、 6.1.6、 6.1.8、 6.2.1

4

架线工程
○
●

表D.4

4.1
导地线展放
●
○

表E.7
1.0.3、 2.0.1、 7.1.1、 7.3.1、 7.4.1、 7.4.2、 7.4.3、 7.7.3

4.2
导地线连接管
●
○

表E.8
7.4.5、 7.4.7、 7.4.8、 7.4.9、 9.1.2

4.3
紧线

4.4
附件安装
●

表E.8
7.6.1

5

接地工程
○
●

表D.3

5.1
深埋式接地装置
●
○

表E.9
8.0.5、 8.0.6
注: ( 1) ●为该项强制性条文执行的责任主体单位, 并负责填写相应表格;
( 2) ○为该项强制性条文相关责任单位。
2、 为了使计划顺利进行, 特别制定了《强制性条文执行计划责任划分明细表》, 责任到人, 相关责任人要按照分工认真执行相关强制性条文, 保证工程质量。

强制性条文执行计划责任划分明细表
条文号
小条
执行表号
相关责任人
备注
基础工程

1.0.3

E.1、 E.3
项目总工
开工前必查
1.0.5

E.1
材料主管
开工前必查
2.0.1
1、 3、 4
E.2
材料主管

3.0.2

E.2
技术员

5.1.2

E.2
质检员

5.2.7

E.3
质检员

5.2.8

E.3
质检员

5.2.9

E.3
质检员

5.2.10
1、 2、 3、 4
E.4
质检员

9.1.2
1、 2、 3、 4
E.4
质检员

铁塔工程

1.0.3

E.5
项目总工

2.0.1
1
E.5
材料主管

6.1.1

E.5
项目总工

6.1.6

E.6
质检员

6.1.8

E.6
质检员

6.2.1
1、 2、 3
E.6
质检员

架线工程

1.0.3

E.7
项目总工

2.0.1
1
E.7
材料主管

7.1.1

E.7
项目总工

7.3.1
1
E.7
项目总工

7.4.1

E.7
质检员

7.4.2

E.7
质检员

7.4.3

E.7
材料主管

7.4.5
1、 2、 3、 4
E.8
质检员

7.4.7

E.8
质检员

7.4.8
3、 4、 5
E.7
质检员

7.4.9
1、 2
E.7
质检员

7.6.1

E.8
质检员

7.7.3
1
E.7
项目总工

9.1.2
6
E.8
质检员

9.2.2

E.10

监理单位检查
接地工程

8.0.5
2、 3
E.9
质检员

8.0.6

E.9
质检员

四、 强制性条文实施组织机构
项目部成立强制性条文实施领导小组, 全面贯彻落实强制性条文的实施。
组 长: 李希亮
副组长: 李 强 李 冰
成 员: 杜 彪 李明阳 朱贺军 刘江浩 高 亮 丁 健
刘 峰 王仕飞 陈会军 白艳良 李会来
五、 强制性条文执行要求
1、 组织项目部的技术、 质量、 管理等有关人员对输电线路工程建设标准强制性条文进行学习, 使参加学习的人员知道, 输电线路工程建设标准强制性条文是直接从现行工程建设标准中摘录的必须执行的强制性章、 节、 条、 款的内容。
2、 要求各级管理人员对在自己的工作中所涉及的输电线路工程建设标准强制性条文的内容要向每名职工进行宣讲, 使每个部门、 每个参建职工都能明白, 在工程的建设过程中按输电线路工程建设标准强制性条文进行管理、 施工的重要性和必要性。
3、 要将执行输电线路工程建设标准强制性条文落实、 贯彻到施工的整个过程, 技术人员在编写施工方案、 施工作业指导书的过程中, 对于涉及输电线路工程建设标准强制性条文的内容要做出重点说明, 在交底过程中要进行重点强调, 保证在施工过程中得到实施。
4、 开工前根据工程实际情况编写《输电线路工程建设标准强制性条文执行计划表》。
5、 按强制性条文的要求, 在日常的工作中注意过程检查, 发现问题及时指出并按要求整改。
6、 按工程进展情况认真填写《输电线路工程建设标准强制性条文执行记录表》。
7、 按工程进展情况准备《输电线路工程建设标准强制性条文执行检查表( 施工部分) 》所规定的资料、 记录等。
8、 按照《输电线路工程建设标准强制性条文执行计划表》每月至少进行一次定期检查。
9、 根据工程质量监督阶段性检查, 对执行强制性条文的实际情况进行阶段性总结。
10、 根据培训计划定期进行教育培训。
11、 对违反强制性条文的行为, 根据《施工质量奖惩制度》按其严重程度给予处罚。
12、 在工程结束后, 针对工程的强制性条文执行情况进行总结。

六、 强制性条文实施细则
1、 基础工程强制性条文实施细则表
执行标准
《110kV～500kV架空送电线路施工及验收规范》GB50233-
工程阶段
基础施工阶段
序号
强 制 性 条 文 及 内 容
执 行 措 施
备 注
1
第1.0.3条: 架空送电线路工程必须按照批准的设计文件和经有关方面会审的设计施工图施工。当需要变更设计时, 应经设计单位同意。
按照设计批准并经业主组织的施工图会审后的施工图施工。当需要变更设计时, 必须经设计单位同意。

2
第1.0.5条: 架空送电线路工程测量及检查用的仪器、 仪表、 量具等, 必须经过检定, 并在有效使用期内。
计量器具经有相应资质的检测单位鉴定并在检定有效期内使用, 使用前报监理批准, 新购置的必须有出厂合格证。

3
第2.0.1条: 架空送电线路工程使用的原材料及器材必须符合下列规定:
1 有该批产品出厂质量检验合格证书;
3 对砂石等无质量检验资料的原材料, 应抽样并经有检验资格的单位检验, 合格后方可采用。
4 对产品检验结果有疑义时, 应重新抽样, 并经有资格的检验单位检验, 合格后方可采用。
按照规范要求对基础原材料按进场先后顺序设专人按批抽样进行复检, 检验合格并报监理批准后使用。对产品检验结果有疑义时, 必须重新抽样, 并经有资格的检验单位检验, 合格后方可采用。

4
第3.0.2条: 分坑测量前必须依据设计给定的数据复核设计给定的杆塔位中心桩, 并以此作为测量的基准。
分坑测量前必须依据设计给定的数据复核设计给定的杆塔位中心桩, 对全线塔位进行复测, 并填写复测记录表, 以此作为测量的基准。复测时以两相邻直线桩为基准, 其横线路方向偏差不大于50mm。用经纬仪视距法复测时, 顺线路方向两相邻杆塔中心桩间的距离与设计值的偏差不大于设计档距的1%。转角桩的角度值, 用方向法复测时对设计值的偏差不大于1′30″。中心桩与方向桩使用不同样式的桩子。

5
第5.1.2条: 基础混凝土中掺入外加剂时应符合下列规定: 1 基础混凝土中严禁掺入氯盐。
基础混凝土浇制前, 外加剂必须到有相应资质的检测单位进行检测( 不允许含有氯盐) , 合格后报监理批准, 方可使用。础混凝土浇制时项目部指派施工员旁站, 监督使用过程。

6
第5.2.7条: 混凝土浇筑过程中应严格控制水灰比。每班日或每个基础腿应检查两次及以上坍落度。
水灰比控制按规范要求进行, 每班日或每个基础腿应检查两次及以上坍落度。塌落度桶要用白铁皮制作, 上口直径10厘米, 底口直径20厘米, 高30厘米。将桶放在铁板上, 把拌好的混凝土分三次灌进桶内, 每次放入桶高1/3, 每次放入后都用铁棒( 直径16mm, 长600mm,端头应磨圆) 捣固25次。为了测试塌落度准确, 一般试验做三次取平均值。项目部指派施工员监督执行。正式开工前, 进行基础试点, 总结经验后加以推广。留取影像资料。

7
第5.2.8条: 混凝土配比材料用量每班日或每基基础应至少检查两次, 以保证配合比符合施工技术设计规定。
砼配比材料用量按规范要求进行, 配比材料用量允许偏差为: 水泥、 水为±2%, 砂、 石为±3%。混凝土配比材料用量每班日或每基基础应至少检查两次, 项目部指派施工员监督执行。留取影像资料。

8
第5.2.9条: 试块应在现场从浇筑中的混凝土取样制作, 其养护条件应与基础基本相同。
试块在现场从浇筑中的混凝土取样制作, 要与基础同条件养护达到养护龄期按时试压( 可提前3天, 拖后15天) 。试块试验同样应由具有资质的专业试验单位试验。留取影像资料。

9
第5.2.10条: 试块制作数量应符合下列规定:
1 转角、 耐张、 终端、 换位塔及直线转角塔基础每基应取一组;
2 一般直线塔基础, 同一施工队每5基或不满5基应取一组, 单基或连续浇筑混凝土量超过100m3时亦应取一组;
3 按大跨越设计的直线塔基础及拉线基础, 每腿应取一组, 但当基础混凝土量不超过同工程中大转角或终端塔基础时, 则应每基取一组;
4 当原材料变化、 配合比变更时应另外制作。
转角、 耐张、 终端、 换位塔及直线转角塔基础要求每基取二组;

直线塔基础试块制作要求每基取一组。
３本工程不涉及
原材料变化或配比变更时, 重新按新材料或新配比制作试块。
10
第5.4.5条: 装配式预制基础的底座与立柱连接的螺栓、 铁件及找平用的垫铁, 必须采取有效的防锈措施。
本工程不涉及

11
第9.1.2条: 隐蔽工程的验收检查应在隐蔽前进行。以下内容为隐蔽工程:
1 基础坑深及地基处理情况;
2 现浇基础中钢筋和预埋件的规格、 尺寸、 数量、 位置、 底座断面尺寸、 混凝土的保护层厚度及浇筑质量;
3 预制基础中钢筋和预埋件的规格、 数量、 安装位置, 立柱的组装质量;
4 岩石及掏挖基础的成孔尺寸、 孔深、 埋入铁件及混凝土浇筑质量。
隐蔽工程隐蔽前要经过项目部质检员对需隐蔽的工程各种情况及各种尺寸经行验收, 并按规定留取影像资料。验收合格填写《隐蔽工程验收签证单》, 并经监理在场确认后, 在《隐蔽工程验收签证单》上签字。

３本工程不涉及

2、 杆塔工程强制性条文实施细则表
执行标准
《110kV～500kV架空送电线路施工及验收规范》GB50233-
工程阶段
杆塔施工阶段
序号
强 制 性 条 文 内 容
执 行 措 施
备 注
1
第1.0.3条: 架空送电线路工程必须按照批准的设计文件和经有关方面会审的设计施工图施工。当需要变更设计时, 应经设计单位同意。
按照设计批准并经业主组织的施工图会审后的施工图施工。当需要变更设计时, 必须经设计单位同意。

2
第2.0.1条: 架空送电线路工程使用的原材料及器材必须符合下列规定:
1 有该批产品出厂质量检验合格证书;
到场后的原材料及器材必须有该批产品出厂质量检验合格证书, 自检合格, 报监理批准后使用。

3
第6.1.1条: 杆塔组立必须有完整的施工技术设计。组立过程中, 应采取不导致部件变形或损坏的措施。
编制《铁塔组立施工作业指导书》, 并在组塔前进行技术交底, 正式开工前, 进行铁塔组立试点, 总结经验后加以推广。

4
第6.1.6条: 杆塔连接螺栓应逐个紧固, 4.8级螺栓的扭紧力矩不应小于表6.1.6的规定。4.8级以上的螺栓扭矩标准值由设计规定, 若设计无规定时, 宜按4.8级螺栓的扭紧力矩标准执行。( 表6.1.6附后)
螺杆与螺母的螺纹有滑牙或螺母的棱角磨损以致扳手打滑的螺栓必须更换。
严格按规范要求进行, 在施工过程中加强质量检查。4.8级以上的螺栓扭矩标准值由设计规定, 若设计无规定时, 宜按4.8级螺栓的扭紧力矩标准执行: M12螺栓扭矩值为40 N·m; M16螺栓扭矩值为80 N·m; M20螺栓扭矩值为120 N·m; M24螺栓扭矩值为250 N·m。螺杆与螺母的螺纹有滑牙或螺母的棱角磨损以致扳手打滑的螺栓必须更换。

5

第6.1.8条: 杆塔组立及架线后, 其允许偏差应符合表6.1.8的规定。( 表6.1.8附后)
杆塔组立和架线时采取质量和安全措施, 保证铁塔质量。直线杆塔结构倾斜不大于3‰, 直线杆塔结构中心与中心桩间横线路方向位移不大于50mm, 转角杆塔结构中心与中心桩间横、 顺线路方向位移不大于50mm。

6
第6.2.1条: 铁塔基础符合下列规定时始可组立铁塔:
1 经中间检查验收合格;
2 分解组立铁塔时, 混凝土的抗压强度应达到设计强度的70%;
3 整体立塔时, 混凝土的抗压强度应达到设计强度的100%; 当立塔操作采取有效防止基础承受水平推力的措施时, 混凝土的抗压强度允许不低于设计强度的70%。
经中间检查验收混凝土的抗压强度应达到设计强度的70%后方能分解组立铁塔; 整体立塔时, 混凝土的抗压强度应达到设计强度的100%。组塔前报监理批准, 并提供试块强度检验报告

7
第6.3.1条: 混凝土电杆( 指离心环形混凝土电杆) 及预制构件在装卸及运输中严禁互相碰撞、 急剧坠落和不正确的支吊, 以防止混凝土产生裂缝和其它损伤。
本工程不涉及

3、 架线工程强制性条文实施细则表
执行标准
《110kV～500kV架空送电线路施工及验收规范》GB50233-
工程阶段
架线施工阶段
序号
强 制 性 条 文 内 容
执 行 措 施
备 注
1
第1.0.3条: 架空送电线路工程必须按照批准的设计文件和经有关方面会审的设计施工图施工。当需要变更设计时, 应经设计单位同意。
按照设计批准并经业主组织的施工图会审后的施工图施工。当需要变更设计时, 必须经设计单位同意。

2
第2.0.1条: 架空送电线路工程使用的原材料及器材必须符合下列规定:
1 有该批产品出厂质量检验合格证书;
到场后的原材料及器材必须有该批产品出厂质量检验合格证书, 自检合格, 报监理批准后使用。

3
第7.1.1条: 放线前应有完整有效的架线( 包括放线、 紧线及附件安装等) 施工技术文件。
编制《架线施工作业指导书》, 并在架线前进行技术交底, 正式开工前, 进行试点, 总结经验后加以推广。

4
第7.3.1条: 在张力放线的操作中除遵守下列规定外, 尚应符合国家现行标准《超高压架空输电线路张力架线施工工艺导则( 试行) 》SDJJS2中的规定:
1 电压等级为330kV及以上线路工程的导线展放必须采用张力放线。
本工程采用张力放线。

5
第7.4.1条: 不同金属、 不同规格、 不同绞制方向的导线或架空地线, 严禁在一个耐张段内连接。
采用同一厂家、 同一规格的导线。
采用同一厂家、 同一规格的光缆。

6
第7.4.2条: 当导线或架空地线采用液压或爆压连接时, 操作人员必须经过培训及考试合格、 持有操作许可证。连接完成并自检合格后, 应在压接管上打上操作人员的钢印。
导线或架空地线采用液压或爆压连接时, 操作人员必须经过培训及考试合格、 持有操作许可证。连接完成并自检合格后, 应在压接管上打上操作人员的钢印。导地线压接施工人员资格符合规范要求, 施工前报监理批准。

钢印符合规范要求
7
第7.4.3条: 导线或架空地线, 必须使用合格的电力金具配套接续管及耐张线夹进行连接。连接后的握着强度, 应在架线施工前进行试件试验。试件不得少于3组( 允许接续管与耐张线夹合为一组试件) 。其试验握着强度对液压及爆压都不得小于导线或架空地线设计使用拉断力的95%。
对小截面导线采用螺栓式耐张线夹及钳压管连接时, 其试件应分别制作。螺栓式耐张线夹的握着强度不得小于导线设计使用拉断力的90%。钳压管直线连接的握着强度, 不得小于导线设计使用拉断力的95%。架空地线的连接强度应与导线相对应。
施工前仔细核查, 确保导地线压接管规格与导地线一一对应

导地线压接管试样制作符合规范要求, 制作时要求监理旁站。
导地线压接管试样握着强度经有资质的检测单位检定合格
8
第7.4.5条: 导线切割及连接应符合下列规定:
1 切割导线铝股时严禁伤及钢芯。
2 切口应整齐。
3 导线及架空地线的连接部分不得有线股绞制不良、 断股、 缺股等缺陷。
4 连接后管口附近不得有明显的松股现象。
导线切割时, 项目部派施工员监督, 不合格的割掉重做

导地线连接时, 项目部派施工员监督, 不合格的割掉重做, 填写《隐蔽工程签证单》, 并经监理签证
9
第7.4.7条: 各种接续管、 耐张管及钢锚连接前必须测量管的内、 外直径及管壁厚度, 其质量应符合《电力金具 通用技术条件》( GB2314) 规定。不合格者, 严禁使用。
导地线接续管、 耐张管及钢锚要有出厂质量合格证明文件。设专人检查并做好记录, 不合格的严禁使用。

10
第7.4.8条: 接续管及耐张线夹压接后应检查外观质量, 并应符合下列规定:
3 爆压管爆后外观有下列情形之一者, 应割断重接:
1) 管口外线材明显烧伤, 断股;
2) 管体穿孔、 裂缝。
4 弯曲度不得大于2%, 有明显弯曲时应校
