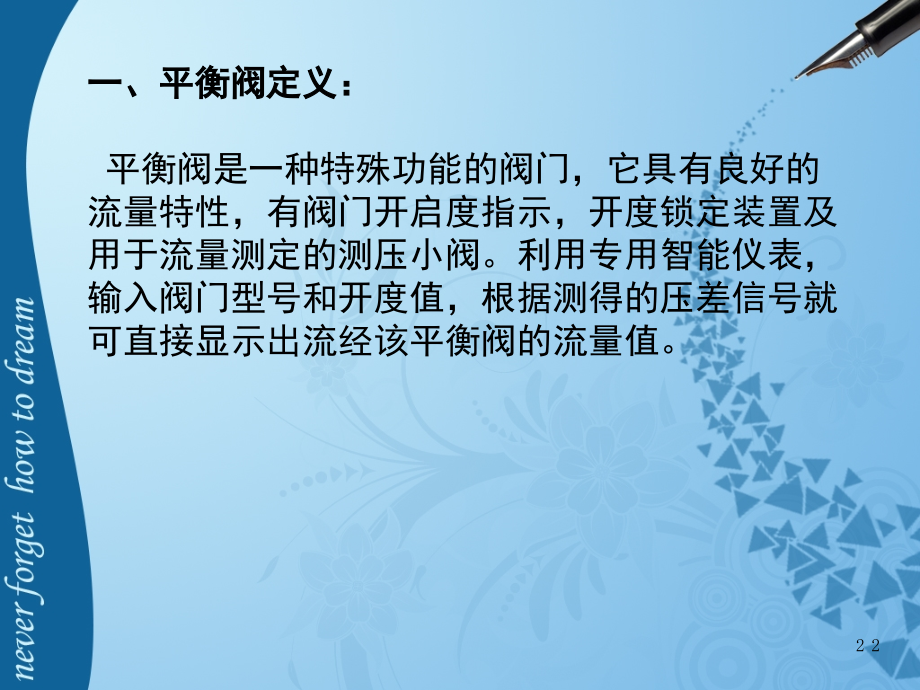

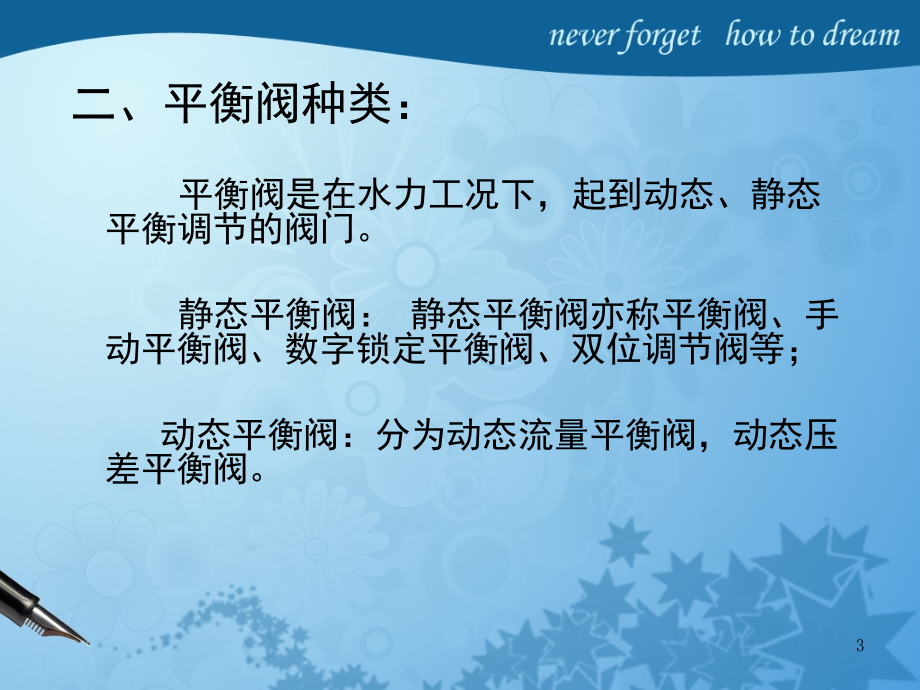

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,P,o,w,e,r,B,a,r,中国专业,PPT,设计交流论坛,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,暖通空调课程讲座,平衡阀,上海磨石建筑培训,021-,60512562,1,一、平衡阀定义：,平衡阀是一种特殊功能的阀门，它具有良好的流量特性，有阀门开启度指示，开度锁定装置及用于流量测定的测压小阀。利用专用智能仪表，输入阀门型号和开度值，根据测得的压差信号就可直接显示出流经该平衡阀的流量值。,2,2,二、平衡阀种类：,平衡阀是在水力工况下，起到动态、静态平衡调节的阀门。,静态平衡阀：静态平衡阀亦称平衡阀、手动平衡阀、数字锁定平衡阀、双位调节阀等；,动态平衡阀：分为动态流量平衡阀，动态压差平衡阀。,3,静态平衡阀,4,5,动态流量平衡阀,6,当来流压力,P1,增大时，阀胆的套筒向下运动，压缩阀胆内的弹簧，同时减少阀胆底部阀孔的过流面积，即减少阀胆的,Kv,值。这样虽然阀胆两端的压差,P,增大了，但是,Kv,值减小了，在弹簧的作用下两者的乘积即流量,Q,基本上保持不变,。,7,动态压差平衡阀,8,9,三、平衡阀工作原理：,1,、静态平衡阀原理：,通过改变阀芯与阀座的间隙（开度），来改变流经阀门的流动阻力以达到调节流量的目的，其作用对象是系统的阻力，能够将新的水量按照设计计算的比例平衡分配，各支路同时按比例增减，仍然满足当前气候需要下的部份负荷的流量需求，起到热平衡的作用。,10,10,2,、动态平衡阀分为：动态流量平衡阀，动态压差平衡阀；,动态流量平衡阀：跟据系统工况（压差）变动而自动变化阻力系数，在一定的压差范围内，可以有效地控制通过的流量保持一个常值，即当阀门前后的压差增大时，通过阀门的自动关小的动作能够保持流量不增大，反之，当压差减小时，阀门自动开大，流量仍照保持恒定，但是，当压差小于或大于阀门的正常工作范围时，它毕竟不能提供额外的压头，此时阀门打到全开或全关位置流量仍然比设定流量低或高不能控制。,11,11,动态压差平衡阀：用压差作用来调节阀门的开度，利用阀芯的压降变化来弥补管路阻力的变化，从而使在工况变化时能保持压差基本不变，它的原理是在一定的流量范围内，可以有效地控制被控系统的压差恒定，即当系统的压差增大时，通过阀门的自动关小动作，它能保证被控系统压差增大反之，当压差减小时，阀门自动开大，压差仍保持恒定。自力自身压差控制阀，在控制范围内自动阀塞为关闭状态，阀门两端压差超过预设定值，阀塞自动打开并在感压膜作用下自动调节开度，保持阀门两端压差相对恒定,。,12,12,四、平衡阀使用场所：,管网系统中需要保证设计流量的环路都应安装平衡阀，每个环路中只需安装一个平衡阀。,1,、机组锅炉、冷水机组之间的水流量的平衡。,2,、热力站的一次、二次环路水流量的平衡。,3,、供热管网中各单体之间水流量的平衡。,4,、单体内采暖（空调）水力系统中水流量的平衡。,13,五、平衡阀安装要点：,1,、建议安装在回水管上。,2,、尽可能安装在直管段上。,3,、注意新系统与原有系统水流量的平衡。,4,、不应随意改变平衡阀的开启度。,5,、平衡阀选择详见,P.15.;P.16.,14,14,15,15,16,17,结 束,18,
