建筑设备-供暖优秀课件.ppt

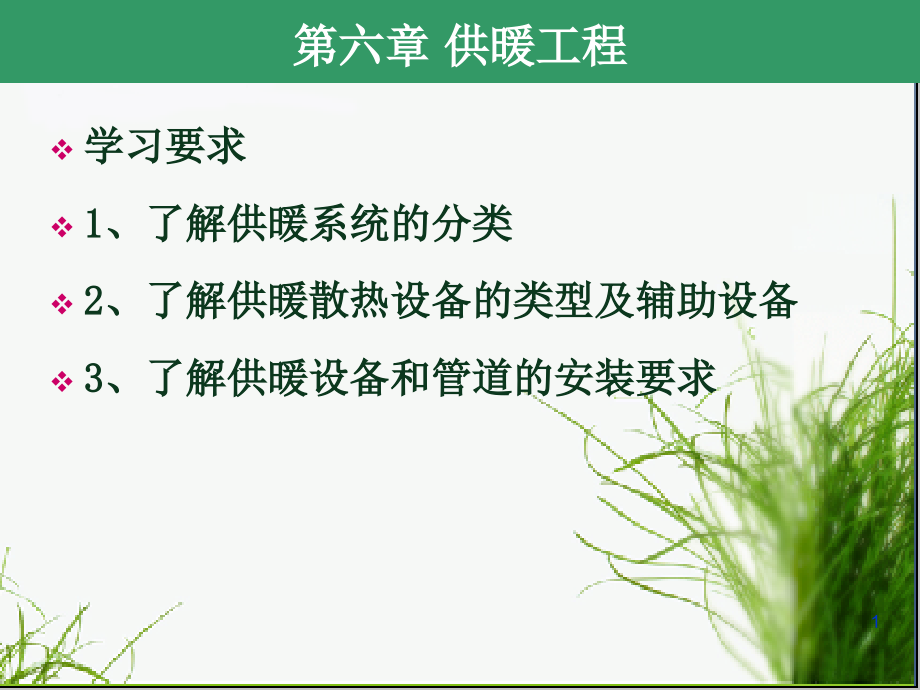

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,学习要求,1、了解供暖系统的分类,2、了解供暖散热设备的类型及辅助设备,3、了解供暖设备和管道的安装要求,第六章 供暖工程,1,室内供暖的任务：,是冬季不断地向房间供给相应的热量，维持房,间必须的温度，以改善室内的工作生活条件。,6-1,供暖工程概述,2,热源热媒制备设施；,供热管道热媒输送系统；,散热设备室内热媒利用设施；,管道附件热媒调节、系统维护设施,6-1,供暖工程概述,1 供暖系统组成,3,1.局部供暖：将热源和散热设备合并成一个整体，分散设置在各个房间里。,2.集中供暖：热源和散热设备分别设置，热源通过热媒管道向各个房间或各个建筑物供给热量的供暖系统。,6-1,供暖工程概述,2 供暖方式,4,6-1,供暖工程概述,3 集中供暖系统分类,供,暖,系,统,分,类,热水供暖,蒸汽供暖,热风供暖,高温水供暖,低温水供暖,高压蒸汽供暖,低压蒸汽供暖,自然循环,辐射供暖,机械循环,5,民用建筑热水供暖系统大多采用低温水作为热媒。设计供、回水温度多采用95/70或采用85/60）。,高温水供暖系统一般宜在生产厂房中应用。设计供、回水温度大多采用120130/7080。,6-1,供暖工程概述,3 热水供暖系统,6,1、循环动力,自然循环系统依,靠水的密度差进行循环,机械循环系统依,靠水泵压力进行循环,锅炉,除污器,散热器,膨胀,水箱,水泵,排气阀,6,-1,供暖工程概述,3 热水供暖系统,7,自然循环系统,工作原理,及其,作用压力,1、,工作原理,：水在锅炉内加热后，密度减小；在散热器内被冷却后，密度增加。整个系统因供回水密度差的不同而维持循环流动。,2、,作用压力,：维持系统循环流动的,压力,6-1,供暖工程概述,3 热水供暖系统,8,断面A-A右侧的水柱压力,断面A-A左侧的水柱压力,作用压力为,6-1,供暖工程概述,3 热水供暖系统,9,作用压力是散热器中心和锅炉中心之间这段高度内的水柱密度差。若供水温度95，回水70；则每m高差可产生的作用压力为：,9.81,1,（977.81961.92）=156 Pa。,自然循环系统维护管理简单，不需消耗电能因作用压力小、管径较大，作用半径小，通常不宜超过50m。,6-1,供暖工程概述,3 热水供暖系统,10,2.供、回水方式,单管系统,热水经立管或水平供水管顺序流过多组散热器，并顺序地在各散热器中冷却。,双管系统,热水经供水立管或水平供水管平行地分配给多组散热器，冷却后的回水自每个散热器直接沿回水立管或水平回水管流回热源。,6-1,供暖工程概述,3 热水供暖系统,11,3、,管道敷设方式,垂直式,水平式,4、给水干管的位置,上供下回,下供上回,5、通过各个立管的循环环路的总长度,同程式,异程式,6-1,供暖工程概述,3 热水供暖系统,12,机械循环下供下回式系统,6-1,供暖工程概述,3 热水供暖系统,13,机械循环下供上回,热水供暖系统,6-1,供暖工程概述,3 热水供暖系统,14,同程式系统,6-1,供暖工程概述,3 热水供暖系统,15,异,程,式,系,统,6-1,供暖工程概述,3 热水供暖系统,16,水平式系统按供水管与散热器的连接方式可分为顺流式和跨越式,6-1,供暖工程概述,3 热水供暖系统,17,水平水力失调与垂直水力失调,在机械循环系统中，在远近立管处出现流量失调而引起在水平方向冷热不均的现象，称为系统的水平水力失调,在双管系统中，由于各层散热器与锅炉的高差不同，使各层阻力不平衡，流量分配不均，出现上冷下热的现象；称作系统垂直水力失调,6-1,供暖工程概述,3 热水供暖系统,18,高层建筑热水供暖系统,1、分区式供暖，在垂直方向上分为两个或两个以上的独立系统,（1）热交换器分区供暖、,（2）双水箱分区供暖,（3）设阀前调压气分区供暖,（4）设断流器和阻旋器分区供暖,2、双线式供暖,（1）垂直双线单管供暖,（2）水平双线单管供暖,（3）单双管混合供暖,6-1,供暖工程概述,3 热水供暖系统,19,蒸汽供暖系统是利用蒸汽凝结时放出汽化潜热的特性实现的。,（一）蒸汽供暖系统的分类,1.按供气压力大小,高压蒸汽供暖系统 P,70kPa,低压蒸汽供暖系统 P,70kPa,6-1,供暖工程概述,4 蒸汽供暖系统,20,2.按蒸汽干管布置,上供式,中供式,下供式,3.按立管的布置特点,单管式,双管式,4.按回水方式,重力回水,机械回水,（高压蒸汽系统均采用机械回水方式）,6-1,供暖工程概述,4 蒸汽供暖系统,21,低压蒸汽重力回水供暖系统示意图,下供式,上供式,22,机械回水低压蒸汽供暖系统,1,低压恒温式疏水器 2,凝水箱 3,膨胀水箱 4,凝水泵,23,热水供暖与蒸汽供暖的比较,1.蒸汽供暖系统蒸汽质量流量少于热水流量,2.蒸汽供暖比热水供暖在运行管理复杂,3.蒸汽供暖要比热水供暖散热设备面积小,4.蒸汽供暖系统静压小，升温快,5.蒸汽供暖不能调节蒸汽温度,间歇运行时，系统腐蚀较快，使用寿命短,6-1,供暖工程概述,4 蒸汽供暖系统,24,民用建筑不适宜采用蒸汽供暖系统,蒸汽供暖系统散热器表面温度高，易烧烤积在散热器上的有机灰尘，产生异味，卫生条件较差。而且,跑、冒、滴、漏而影响能耗,6-1,供暖工程概述,4 蒸汽供暖系统,25,重力回水低压蒸汽宜在小型系统中采用。,当供暖系统作用半径较大时，就要采用较高的蒸汽压力才能将蒸汽输送到最远散热器。,如仍用重力回水方式，凝水管里水面高度就可能超过底层散热器的高度，散热器充满凝水积聚空气，蒸汽无法进入，影响散热。,6-1,供暖工程概述,4 蒸汽供暖系统,26,利用低温热水或高温水加热周围壁面、地面温度的辐射传热和空气的对流传热结合系统。,冬季低温辐射采暖，热水（45）管道（铜管、PVC管、复合管）按一定的间距埋在具有一定蓄热能力地板结构内，管底铺设保温层以防热量损失。,6-1,供暖工程概述,5 辐射供暖系统,27,28,辐射地板,29,散热器的作用：,通过散热器表面将供暖热媒携带的热量传递给供暖房间，弥补房间的传热损失。,散热器的基本要求,1、散热器的传热系数,K,高；,2、经济性好、卫生美观;,3、具有一定机械强度和承压能力,使用寿命长;,4、结构尺寸小.,6-2,供暖散热器及主要辅助设备,2.1 散热器,30,圆翼型,长翼型,铸铁、散热器,6-2,供暖散热器及主要辅助设备,2.1 散热器,31,铸铁、柱型散热器,6-2,供暖散热器及主要辅助设备,2.1 散热器,32,6-2,供暖散热器及主要辅助设备,2.1 散热器,钢串片散热器,钢制板型散热器,33,钢制柱型散热器,钢制铝板散热器,6-2,供暖散热器及主要辅助设备,2.1 散热器,34,散热器的布置,1、散热器一般安装在外墙的窗台下；,2、为防止散热器冻裂，两道外门之间不允许设置散热器；,3、在楼梯间或其它有冻结危险的场所，其散热器应由单独的立、支管供热，且不得装设调节阀；,4、散热器一般采用明装，内部装修要求较高可采用暗装。托儿所和幼儿园一般采用暗装或加防护罩；,6-2,供暖散热器及主要辅助设备,2.1 散热器,35,5、两串联散热器之间的串联管直径应与散热器接口直径相同，以便水流畅通。,6、在楼梯间布置散热器时，考虑楼梯间热气流上升的特点，应尽量布置在底层或按一定比例分布在下部各层。,7、铸铁散热器的组装片数，不宜超过下列数值：二柱（132型）,20片；柱型（四柱）,25片；长翼型,7片。,6-2,供暖散热器及主要辅助设备,2.1 散热器,36,1、膨胀水箱的作用,容纳膨胀水体积、排气、定压。,2、膨胀水箱安装位置，热水供暖系统最高点,1）自然循环系统，总立管上部,2）机械循环系统，回水干管水泵吸水管上,6-2,供暖散热器及主要辅助设备,2.2膨胀水箱,37,1、自动排气阀,用于排出供暖系统中气体，防止形成气塞,2、平衡阀,用于供暖系统的水力平衡,平,衡,阀,排,气,阀,6-2,供暖散热器及主要辅助设备,2.3其他设备,38,3、温控与计量装置,用于供暖系统的温度控制和热量计量,温,控,阀,6-2,供暖散热器及主要辅助设备,2.3其他设备,39,一、管材,热镀锌钢管、无缝钢管、塑料管（户内系统）,二、干管布置,1、自然循环,供水干管有向膨胀水箱上升的坡向，回水干管向锅炉方向向下坡向，坡度采用0.51.0%；散热器支管的坡度一般取1%。,2、机械循环,供水干管内水流速度超过空气气泡的浮升速度。供水干管应按水流方向设上升坡度，通过设在最高点的排气装置排气，坡度采用0.3，不得小于0.2。回水坡向同自然循环，,6-2,供暖散热器及主要辅助设备,2.4供暖管道的布置与敷设,40,供 暖 平 面 图,41,供 暖 系 统 图,42,供 暖 立 管 图,43,谢 谢！,44,
