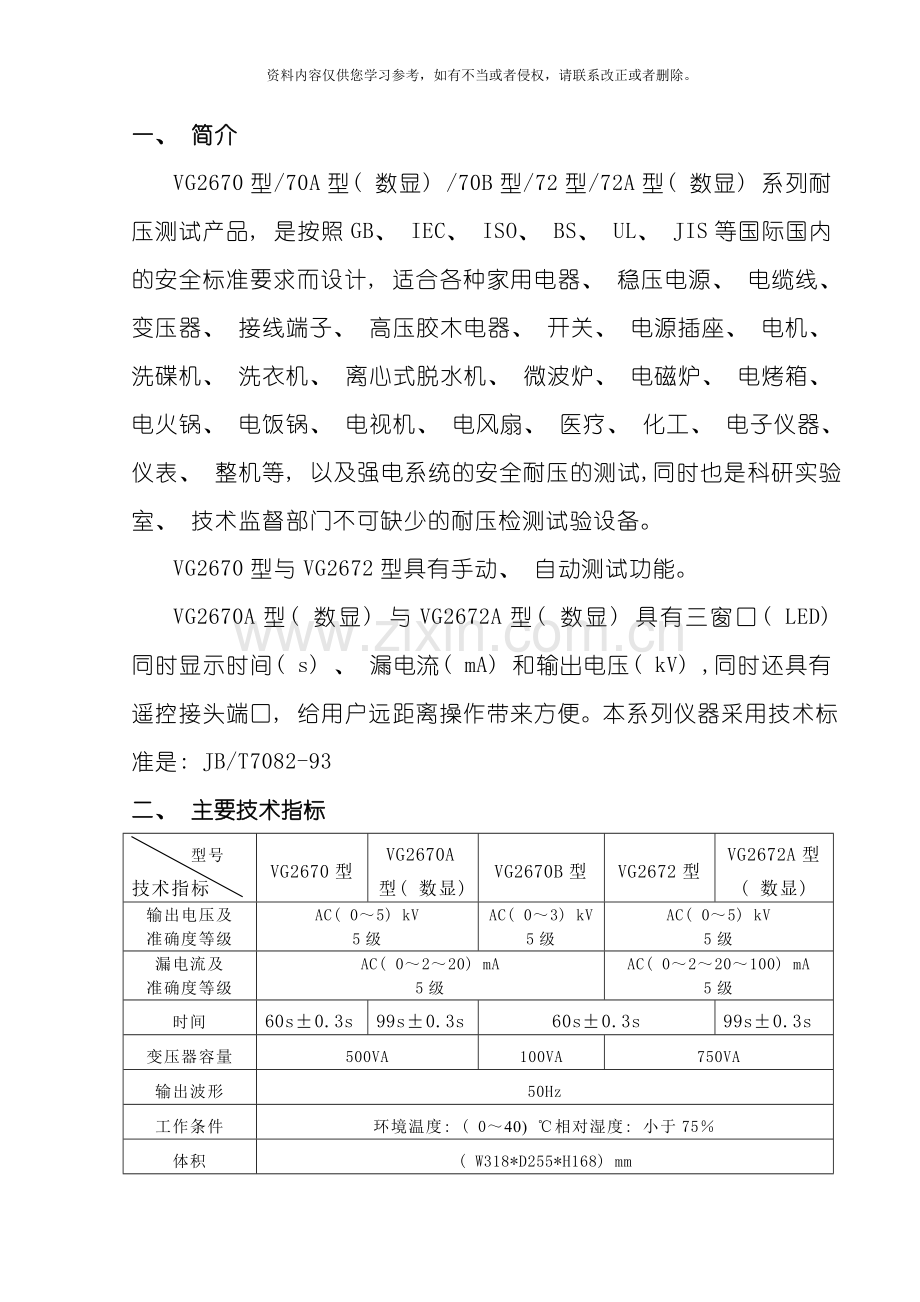

一、 简介
VG2670型/70A型( 数显) /70B型/72型/72A型( 数显) 系列耐压测试产品, 是按照GB、 IEC、 ISO、 BS、 UL、 JIS等国际国内的安全标准要求而设计, 适合各种家用电器、 稳压电源、 电缆线、 变压器、 接线端子、 高压胶木电器、 开关、 电源插座、 电机、 洗碟机、 洗衣机、 离心式脱水机、 微波炉、 电磁炉、 电烤箱、 电火锅、 电饭锅、 电视机、 电风扇、 医疗、 化工、 电子仪器、 仪表、 整机等, 以及强电系统的安全耐压的测试,同时也是科研实验室、 技术监督部门不可缺少的耐压检测试验设备。
VG2670型与VG2672型具有手动、 自动测试功能。
VG2670A型( 数显) 与VG2672A型( 数显) 具有三窗口( LED) 同时显示时间( s) 、 漏电流( mA) 和输出电压( kV) ,同时还具有遥控接头端口, 给用户远距离操作带来方便。本系列仪器采用技术标准是: JB/T7082-93
二、 主要技术指标
型号
技术指标
VG2670型
VG2670A型( 数显)
VG2670B型
VG2672型
VG2672A型( 数显)
输出电压及
准确度等级
AC( 0～5) kV
5级
AC( 0～3) kV
5级
AC( 0～5) kV
5级
漏电流及
准确度等级
AC( 0～2～20) mA
5级
AC( 0～2～20～100) mA
5级
时间
60s±0.3s
99s±0.3s
60s±0.3s
99s±0.3s
变压器容量
500VA
100VA
750VA
输出波形
50Hz
工作条件
环境温度: ( 0～40) ℃相对湿度: 小于75％
体积
( W318*D255*H168) mm
质量
15kg
17.5kg
电源
～220V±22V, 50Hz±1Hz
三、 工作原理

如图一, 220V交流市电经控制电路进行调压、 升压至高压, 接至被试品上, 经过一段时间后, 如果被试品绝缘不好, 漏电流超过设定值, 则控制电路动作, 切断高压输出, 同时发出报警信号。
四、 使用注意事项
（1） 操作者必须戴绝缘橡皮手套, 脚下垫绝缘橡皮垫, 以防高压电击造成生命危险。
( 2) 仪器必须可靠接地, 并和被测体的地可靠相接。
( 3) 在连接被测体时, 必须保证高压输出为”0”及在”复位”状态。
( 4) 切勿将输出地线与交流电源线短路, 以免外壳带有高压, 造成危险。
( 5) 尽可能避免高压输出端与地短路, 以防发生意外。
( 6) 测试超漏指示灯一旦损坏, 必须立即更换, 以防造成误判。
( 7) 仪器空载调整高压时, 漏电流监视表头有起始电流, 均属正常, 不影响测试精度。
( 8) 仪器避免阳光正面直射, 不要在高温潮湿多尘的环境中使用和存放。
( 9) 仪器使用一年后, 必须按照国家技术监督部门要求送计量部门或回厂检定合格后, 方可继续使用。
( 10) 建议使用交流稳压电源。
五、 面板控制件作用
面板外形图: VG2670B型如图( 2) , VG2670型如图( 3) , VG2672型如图( 4) , VG2670A型( 数显) 如图( 5) , VG2672A型( 数显) 如图( 6)

图( 2) VG2670B型

图( 3) VG2670型

图( 4) VG2672型

图( 5) VG2670A型( 数显)

图( 6) VG2672A型( 数显)
1、 VG2670B型面板控制件作用( 如图2) :
( 1) 电源开关: 按下接通电源。
( 2) 电源指示灯: 接通电源, 灯亮。
( 3) 漏电流预置/测试开关: 按下为预置, 弹出为测试。
( 4) 量程转换开关: 按下为20mA, 弹开为2mA。
( 5) 定时开关: 按下定时工作, 时间到切断高压输出; 定时只有在启动高压输出, 按下定时开关, 定时器才工作; 定时终止, 有报警。
( 6) 预置量调节: 按下预置开关时, 可进行( 0～20) mA内任意设定, 当仪器在测试状态下, 漏电流超过预置电流, 切断高压输出, 报警。
( 7) 漏电流表调零旋钮。
( 8) 漏电流表: 电流预置量和漏电流指示都是用同一个电流表。
( 9) 定时器时间调节旋钮: 能够在( 1～60) s内任意设定。
( 10) 定时器工作指示灯。
( 11) 电压表: 指示高压输出值。
( 12) 测试指示灯: 灯亮表明高压启动。
( 13) 高压输出口。
( 14) 接地端子。
( 15) 超漏指示灯: 灯亮表明漏电流超出预置电流, 输出高压自动切断, 蜂鸣器发出响声。
( 16) 高压调节: 此旋钮可调节高压输出口的电压大小, 逆时针为减小, 反之为增大。
( 17) 复位按钮: 按下可关闭报警和高压输出。
( 18) 启动按钮: 按下启动高压输出, 测试灯亮。
2、 VG2670型、 VG2672型面板控制件作用( 如图3、 图4) :
( 1) 电源开关: 按下接通电源。
( 2) 电源指示灯: 接通电源, 灯亮。
( 3) 复位按钮: 按下此钮, 测试灯灭, 此时无高压输出。
( 4) 启动按钮: 按下此钮, 测试灯亮, 此时仪器高压部分工作。
( 5) 电压调节钮: 调节输出电压的大小, 逆时针转变小, 顺时针转变大。
( 6) 测试灯: 该灯亮, 表示高压启动, 灯灭则高压断开。
( 7) 超漏灯: 当检测耐压时, 超出所设定的漏电流报警值, 输出电压自动断开, 蜂鸣器发出响声、 超漏灯亮。
( 8) 接地端子: 用于连接测试接地线。
( 9) 交流高压输出端子: 输出交流电压。
( 10) 电压表头: 显示输出高压值。
( 11) 时间定时器: ( 1～60) s。
( 12) 漏电流表头:
VG2670型---结合漏电流预置钮, ( 0～20) mA内可任意设定漏电流报警值, 同时可监视到漏电流的实际值。
VG2672型---结合漏电流预置钮, ( 0～100) mA内可任意设定漏电流报警值, 同时可监视到漏电流的实际值。
( 13) 漏电流预置开关: 按下预置开关, 可设定漏电流报警值。在常态状态下即测试状态, 可经过漏电流显示表, 监视到漏电流实际值。
( 14) 预置调节钮
VG2670型: 按下预置开关可连续设定( 0.3～20) mA报警值。
VG2672型: 按下预置开关可连续设定( 0.3～100) mA报警值。
( 15) 漏电流选择开关:
VG2670型: 漏电流选择档为2mA、 20mA。
VG2672型: 漏电流选择档为2mA、 20mA、 100mA。
( 16) 自动、 手动启动选择开关: 开关按下为自动启动, 弹出为手动启动。
( 17) 定时开关: 开( ON) 时, 为60s内任意调节定时, 关( OFF) 时, 时间继电器不工作为手动。
3、 VG2670A型( 数显) 、 VG2672A型( 数显) 面板控制件作用( 如图5、 图6) :
( 1) 电源开关: 按下接通电源。
( 2) 电源指示灯: 接通电源, 灯亮。
( 3) 启动按钮: 按下此钮, 测试灯亮, 此时仪器高压部分工作。
( 4) 复位按钮: 按下此钮, 测试灯灭, 此时无高压输出。
( 5) 定时开关: 按下为定时开, 99s内任意调节。弹出为定时关, 时间继电器不工作, 工作方式为手动。
( 6) 拨码盘: 从00~99可任意设定定时值。
( 7) 漏电流选择档: ( 0～2) mA、 20mA、 100mA。
2
( 8) 漏电流预置开关: 按下预置开关, 可设定漏电流报警值。弹出则为测试状态,
可经过漏电流显示表, 监视到漏电流实际值。
( 9) 预置调节钮
VG2670A型( 数显) ---按下预置开关可连续设定( 0.1～20) mA报警值。
VG2672A型( 数显) ---按下预置开关可连续设定( 0.1～20) mA, ( 0.1～100) mA报警值。
( 10) 时间表: 在定时状态下显示设定时间。
( 11) 漏电流指示表: 结合漏电流预置调节钮, 可观察到设定漏电流报警值, 测量时可监视到漏电流的实际值。
( 12) 电压调节钮: 调节输出电压的大小, 逆时针转变小, 顺时针转变大。

( 13) 遥控接头
( 14) 交流高压输出端子: 输出交流电压。
( 15) 电压表头, 显示输出高压值。
( 16) 接地端子: 用于连接测试接地线。
( 17) 测试灯: 该灯亮, 表示高压启动, 灯灭则高压断开。
( 18) 超漏灯: 当检测耐压时, 超出所设定的漏电流报警值, 输出电压自动断开, 蜂鸣器发出响声、 超漏灯亮。
( 19) 100mA漏电流挡( VG2672A型( 数显) 特有) 。
六、 使用说明
1、 操作步骤－必须读通! !
操作时必须戴好橡胶绝缘手套, 坐椅和脚下垫好橡胶绝缘垫! 只有在测试灯熄灭状态, 无高压输出状态时, 才能进行被试品的连接或拆卸操作。
（1） 连接被测物体是在确定电压表指示为”0”, 测试灯灭, 并把地线连接好。
（2） 设定测试电压范围。
( 3) 设定漏电流测试范围。
( 4) 手动测试: A) 将定时开关置为”关”, 按下启动钮, 测试灯亮, 将电压调
节钮旋到需要的指示值。
B) 测试完毕后, 按动复位钮, 电压输出切断, 测试灯灭, 电压调回零点, 此时被测物为合格。
C) 如果被测物品超过规定漏电流值, 则仪器自动切断输出电压, 同时蜂鸣器报警, 超漏指示灯亮, 此时被测物为
不合格, 按下复位键, 即可清除报警声。
( 5) 定时测试: A) 将定时开关”关”, 经过拨码盘设置测试时间。
B) 按下启动钮, 将电压调到所需值。
C) 打开定时开关, 设定时间到测试电压被切断, 被测物为合格。若电流过大, 超漏灯亮, 蜂鸣器报警, 被测物为不合格。
2、 应用举例
1) 电器整机耐压试验
按下图7连线, 再按操作步骤测试。

图7
2) 变压器或电机耐压试验
按下图8连线, 再按操作步骤测试。

图8
3)电容器耐压实验
按下图9连线, 再按操作步骤测试。

图9
高压电容的测试注意事项: 测量电容器时, 在电容两端加上电压时有一充电过程, 此时在测试电路中有一充电电流, 当该电流大于所设定的漏电电流值时, 耐压仪就会报警。因此, 在测试时, 应缓慢增加电压, 使充电电流小于所设定的报警值, 等到充电过程结束, 再启动定时装置进行测试, 而不能采用”固定电压-复位一启动”方式进行测试。在交流测试电容器时, 电容器本身有一个容抗( XC) , 其值XC=1/( wc) =1/(2πfc)。在交流回路中相当于直流回路中的电阻, 因此在交流回路中就产生一个电流, 当该电流大于所设定漏电流值时, 耐压测试仪就会报警。因此, 在测试前, 应先计算好电容器的容抗( XC) , 再算出在测试电压下的回路电流值, 然后设定漏电流报警值大于回路电流值, 再进行测试。
提醒: 用户测量电容器耐压时, 避免电容器多个并联同时打耐压。或突然施加电压, 以免损坏机器。特别注意: 当测试时请务必按照正确的操作规程进行操作, 由于本仪器内含大容量电容, 故在本仪器停止测试后5秒内不准用手等身体部位去触摸高压测试枪, 以免遭高压电击。
3、 自动测试( VG2670型、 VG2672型)
提醒: 利用自动测试即自动启动, 复位功能, 务必注意操作安全, 以防止触及仪器自动启动后的高压。
自动测试该功能适合大批量流水作业, 节省操作时间, 提高工作效率。该功能一般与定时功能结合使用。当按下自动开关时, 仪器能自动启动, ”启动钮”不工作。设定时间到定时器使仪器复位, 表明测试合格, 数秒钟后仪器再次启动。若被测体不合格超漏, 仪器将自动切断输出电压发出声、 光报警。此时需先断开不合格被测体, 再按下复位钮。按下复位钮后, 仪器方能自动启动。自动测试时, 要严格遵守操作规程, 调整自动启动时间与流水线接啪同步, 以防仪器自动启动高压。
七、 供货成套性
( 1) 耐压测试仪一台

( 2) 产品说明书一份
( 3) 测试探头一付
( 4) 产品合格证一份
( 5) 保修卡一份
( 6) 电源线一根
( 7) 5A保险丝二只
( 8) 装箱单一份
八、 附录( VG2670A型( 数显) 、 VG2672A型( 数显) )
遥控接头如右图所示:
按缺口方向确定引脚号1、 2、 3、 4、 5,
控制器的引线有四种颜色: 黄、 绿、 灰、 红
黄色为启动, 绿色为复位, 灰色为地, 红色
为电源正, 因此接线方法为:
黄---2绿----3灰----4红----5
若用户应用控制, 则2、 5两端为启动控制端, 3、 4两端为复位控制端。
九、 一般故障排除方法
耐压测试仪VG2670A型( 数显) /VG2672A型( 数显) 一般故障排除方法
注意: 首先查几个工作电源正常否。
1、 开机报警或误报警: 556或324芯片坏、 蜂鸣器坏、 测试线坏。2、 打负载时, 电压窗口显示无穷大: 7107坏。3、 不能启动: 556芯片坏、 启动键坏、 继电器坏。4、 不能定时: 4025坏。5、 时间乱跳、 时间不准: 4060坏。6、 不会定时复位: 9013坏。7、 无漏电流: R13压敏电阻坏。8、 预置电流会变: B1方桥坏, 预置调节电位器1kΩ不好。9、 过一段时间自动启动: D79(4148) 二极管坏, 措施在E5上并几kΩ电阻。10、 电流窗口无显示: 显示板20Ώ/5W电阻坏, 7107坏。11、 开机电压窗口显示不正常: 二极管击穿。12、 开机电流窗口有电流显示: 324坏。13、 一开机时间窗口有数码管不亮: 40192、 4511坏。14、 电压调不上: 调压器坏。15、 开机后能够启动, 但电压不能上升: 继电器烧坏。
VG2670型/VG2670B型/VG2672型一般故障排除方法
注意: 首先查几个工作电源是否正常
1、 开机启动: 启动键坏, 稳压管坏。
2、 打耐压是有报警: 继电器坏。
3、 不能启动: 继电器坏、 时间板上9013坏、 9012坏、 D21二极管坏、 启动键坏、 556坏。
4、 时间不准: 4060、 9013、 9012坏。
5、 时间不能启动、 定时、 复位: 时间板上9012、 9013、 4060坏。
6、 开机时报警, 电流指针慢慢上升: 2mA、 20mA、 100mA的电位器有烧坏
7、 无电压: 电压表坏, 继电器坏, 调压器坏, 20MΩ电阻坏。
8、 无电流: 电流表坏, 324坏, 压敏电阻坏。
9、 开机指示灯不亮: 指示灯坏。
10、 量程不能转换: 转换键不行。
11、 电流表指到0.1mA不能回到零: 电容C14开路或坏。
12、 开机后电流指针慢慢上升: 从板上的电位器坏( 具体哪个档位指针慢慢上升, 就是调节那个档位的电位器烧坏) 。
