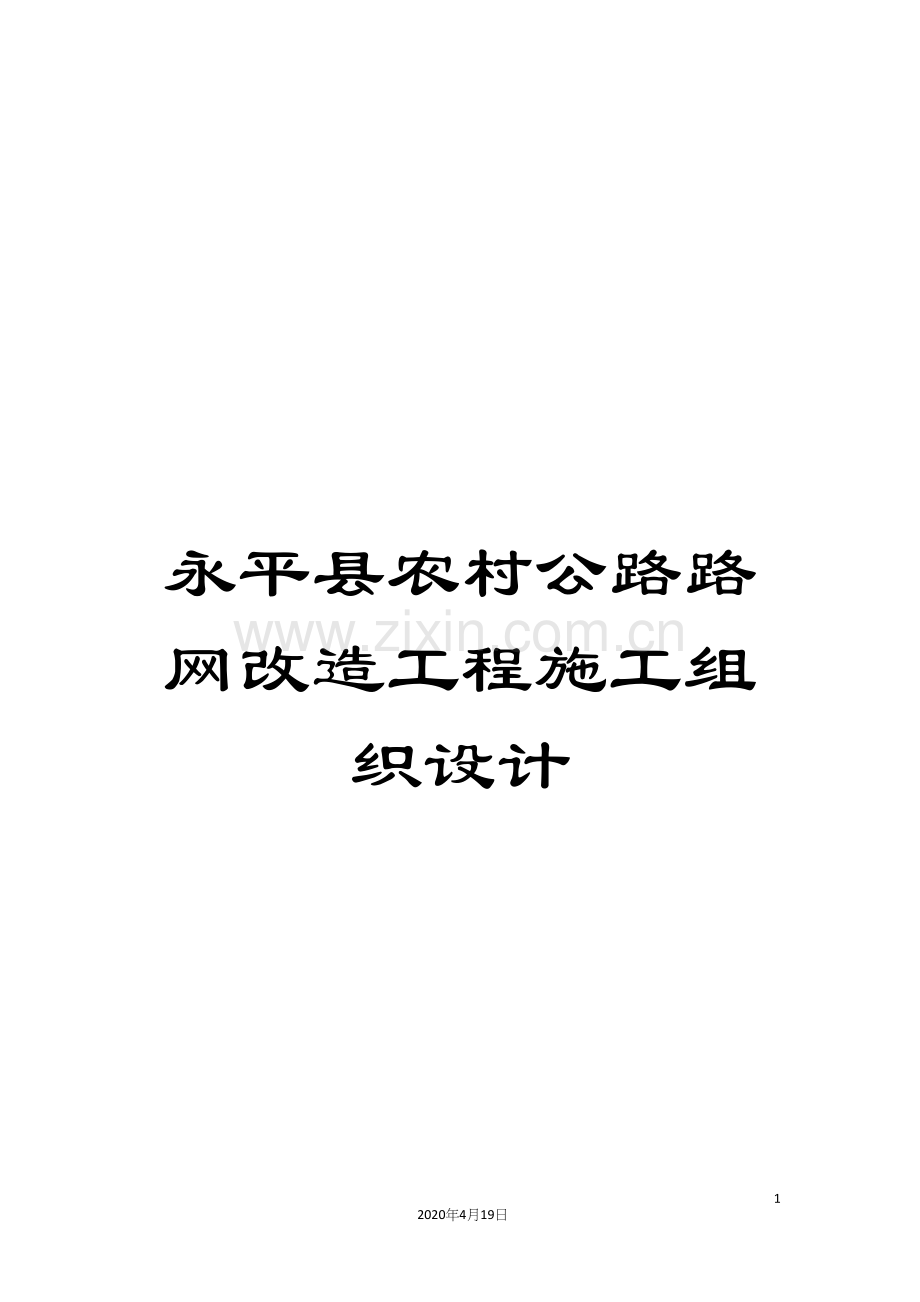

永平县农村公路路网改造工程施工组织设计

116
2020年4月19日
文档仅供参考
施工组织设计
1、总体施工组织布置、施工技术方案
第一章 编制依据
我公司能有机会参加 “永平县 农村公路路网结构改造龙街公路工程、永保桥至厂街阿彩饭店路网改造工程、永平县 农村公路养护大中修永厂公路建设项目一合同段”的投标，感到非常荣幸，经过认真学习和研究招标文件及设计文件，并在踏勘了施工现场，分析了各种影响施工的因素和本工程承包的特点、难点后，有充分的信心和能力来保证招标文件规定的本工程范围内各项任务的全面、优质完成。现根据招标图纸要求和招标文件规定的施工规范及质量检验评定标准编制本技术标。
一、 编制原则：
1、 实质响应招标文件、补遗文件、设计图纸技术要求及招标单位有效文件。
2、 完全按照国家、行业及云南省的现行工程建设施工、安装规范及验收标准。
3 、 严格遵守国家及云南省现行安全生产、文明施工的有关规定。
二、编制依据：
符合《市政基础设施工程质量检验与验收统一标准》(DBJ01-90- )、《城镇道路工程施工与质量验收规范》（ CJJ1- ）、《市政道路工程质量检验评定标准》（CJJ1-90）、《市政排水管渠工程质量检验评定标准》（CJJ3-90）、《建设工程质量管理条例》及国家现行工程建设强制性标准并验收合格。
一、本招标工程在实施过程中材料、设备、施工必须符合现行中华人民共和国以及省、自治区、直辖市或行业的工程建设标准、规范的要求。
二、本招标工程的安全生产、文明施工、环境保护措施应符合中华人民共和国以及省、自治区、直辖市或行业以及当地政府的有关法律、法规的要求。
三、质保期要求：自实际交工日期起计算1年。
四、根据工程设计要求及所处地域当地政府的相关规定，该项工程的材料、设备、施工除必须达到以上的标准外还应满足下列要求：
《公路工程施工监理规范》（JTG G10- ）
《公路交通安全设施施工技术规范》（JTG F71- ）
《地下工程防水技术规范》（GB5018- ）
《施工现场临时用电安全技术规范》（JGJ46- ）
《路面稀浆封层施工规程》（CJJ66-95）
《道路工程术语标准》（GBJ124-88）
《道路工程制图标准》（GB50162-92）
《公路路基施工技术规范》（JTGF10－ ）
《公路隧道施工技术规范》（JTG F60- ）
《公路路面基层施工技术规范》（JTJ034- ）
《公路水泥混凝土路面施工技术规范》（JTG F30- ）
《公路沥青路面施工技术规范》（JTG F40- ）
《公路桥涵施工技术规范》（JTG/T F50- ）
《公路沥青再生技术规范》（JTG F41- ）
《公路工混凝土结构防腐蚀技术规范》（GTG/T B07-01- ）
《路面稀浆封层施工规程》（CJJ66-95）
《公路交通标志和标线设置规范》（JTG D82- ）
《公路交通标志板技术条件》（JT/T 279- ）
《道路交通标志和标线》（GB 5768- ）
《公路交通标志反光膜》（GB/T18833- ）
《公路工程名词术语》（JTJ 002-87）
《公路自然区规划标准》（JTJ 003-86）
《公路土工试验规程》（JTG E40- ）
《公路养护工程预算编制导则》（JTG H40- ）
《公路工程基本建设项目概算预算编制方法》（JTG B06- ）
《公路工程预算定额》（JTG/T B06-02- ）
《公路工程机械台班费用定额》（JTG/T B06-03- ）
技术规范参照《公路工程标准施工招标文件 下册》
验评标准 ：
《公路工程质量检验评定标准》（JTG F80-1- ）
《公路工程技术标准》（JTG B01- ）
《云南省农村公路工程技术标准》
《公路技术状况评定标准》（JTG H20- ）
《公路工程技术标准》（JTG B01- ）
《公路桥梁技术状况评定标准》（JTG/T H21- ）
《施工企业安全生产评价标准》（JGJ/T77- ）
《施工现场临时用电安全技术规范》（JGJ46- ）
《云南省建设厅关于开展建筑施工安全质量标准化工作的意见》(云建建[ ]151号)
其它所有工程施工有关的国家现行的公路建设标准、规范、规程及相关文件。对于尚无现行规范的部分，按照设计要求执行。以上质量标准具有更新标准的，按最新标准执行。三、 目标计划：
1、 质量目标：工程交工验收的质量评定：合格工程 ；
竣工验收的质量评定：合格工程及以上。
2 、 安全目标： 杜绝人员重大伤亡、设备损毁事故。
3 、 文明施工目标：争创文明工地。
4 、 工期目标：计划 11月25日开工， 1月24日竣工，60日历天内完成图纸范围内所有工程内容
四、 承诺：
1、 一旦有幸中标，我们将全力以赴，按招标文件承诺派出具有丰富施工经验的项目经理及管理人员组成项目部，并建立完善质量、安全、文明施工组织管理网络，落实严格的岗位责任制，配置足够的施工机械、设备、材料与劳动力，强化计划管理。经过对劳动力、设备、材料、技术、方法和信息的优化处理，实现工期、质量、安全及社会信誉的预期目标效果。
2、 质量承诺：
若我单位中标，我们承诺该工程施工质量工程交工验收的质量评定：合格工程 ；竣工验收的质量评定：合格工程及以上。如达不到一次性验收合格，愿意接受签约合同价的10%的处罚。
3、工期承诺：
若由于我们施工方原因造成工期的延误，我们愿意接受业主按1000元每天（第一个五天），人民币 元/天（第二个五天起）、人民币5000元/天（第三个五天起）计取违约金。工期违约罚款限额为签约合同价的10%。
4、我公司将与建设、监理、设计单位密切配合，真心诚意接受业主、设计人员施工全过程中的热忱指导和帮助，并无条件地接受施工监理单位对工程施工进度、造价及质量的完全监督管理。
5、本工程范围内的绿化、管线等搬迁工作，虽然由业主负责，但我公司将积极协助业主做好这些工作。
五、 企业优势：
1、业绩优势
我公司具有一支经验丰富的专业队伍，自成立以来，按照“干一项工程，树一座丰碑”的经营战略，工程个个创优良，管理年年上台阶，效益连续增长，企业素质及综合实力明显提高，职工凝聚力增强，人员和设备逐年增加，是一支热爱工程、能打硬仗、富有朝气、视信誉为生命的公路工程专业施工队伍。

附：拟投入的主要施工机械设备配置表

序号
机械或
设备名称
型号
规格
数量
国别产地
制造年份
用于施工部位
备注
1
反铲挖土机
小松、1.2m3/斗
4
日本

挖方

2
静压压路机
YZ12
2
上海

碾压

3
装载机
ZL50
5
山东

土方运输

4
自卸汽车
东风15t
16
国产

材料土方运输

5
打夯机
蛙式
10
上海

回填碾压

6
沥青洒布车
QY20
1
北京

封层、透层施工

7
推土机
125马力
2
日本

土方回填

8
装载机
上海120
1
上海

土方工程

9
强制式带电子秤混泥土搅拌机
JZ400
5
江苏

砼工程

10
砂浆搅拌机
JZ300
5
上海

砂浆搅拌

11
空压机
0.9立方米 /min
2
日本

所有工程

12
钢筋切断机
FL40
1
上海

钢筋施工

13
钢筋调直机
CD14
1
上海

钢筋施工

14
钢筋弯曲机
DL40
1
上海

钢筋施工

15
光轮压路机
PL230
2
上海

路面碾压

16
切缝机
QF-400
3
武汉

17
磨光机
MSL型
5
武汉

18
槽钢模板
1M
1500米
昆明

19
振动压路机
YZ20
3
武汉

路面碾压

20
路面摊铺机
3m
4
日本

路面摊铺

21
交流电焊机
BX-300
4
上海

电焊

22
平板振动器
ZF150
4
长沙

23
插入式振动器
ZN50
ZN35
成都

24
柴油发电机组
500kw
2
长沙

25
振动梁滚钢

3套
成都

26
工地测量仪器

4
温州

27
工地试验设备

3
温州

28
自卸翻斗车
朝阳
20
上海

材料运输

29
水泥稳定土伴和机器
中联重科
2
长沙

30
汽车
北京1.5 t
10
北京

材料运输

31
汽车
东风5t
10
湖北

材料运输

32
混合料拌合机
CK320
4
德国

水稳层拌料

33
洒水车
东风1t
2
十堰

第二章、工程概况
一、工程名称：永平县 农村公路路网结构改造龙街公路工程、永保桥至厂街阿彩饭店路网改造工程、永平县 农村公路养护大中修永厂公路建设项目一合同段
二、建设地点：本标段工程位于大理州永平县境内，
招标范围为：永平县 农村公路路网改造龙街公路工程，公路等级为四级，全长67.476km，起于大平地，途径普渡、龙街镇、岩北、岔路村，止于岔路桥，路基宽度4.5~6.5米，现须在全线范围内设置较为完善的交通工程、安全设施及修复损毁路基；具体工程内容详见工程量清单。
四、 承包方式：包工、包料、包质量、包工期。
五、工期：60日历天，我公司计划于 11月25日开工，并于 1月9日竣工，实际开工时间以建设单位或监理公司下发的开工令上通知的日期为准。
六、质量目标：工程交工验收的质量评定：合格工程；
竣工验收的质量评定：合格工程及以上 。

第三章、施工部署
1、原则
1、按照永平县 农村公路路网结构改造龙街公路工程、永保桥至厂街阿彩饭店路网改造工程、永平县 农村公路养护大中修永厂公路建设项目一合同段的总体部署，把握难点。
2、依据现场查看地形地貌。
3、根据本工程的规模和特点，结合现场实际情况，合理划分施工区段，使工程有序的展开。
4、依据施工用图纸及业主关于合同工期的要求，合理安排本工程的工期。
5、考虑现场具体情况对施工的影响
2、工程项目部组成
我公司中标本工程后，将把本工程作为公司的创优工程、重点工程，组建强有力的项目经理部，公司任命项目经理、项目总工程师，其它人员在全公司范围内招聘责任心强、有专业技术及管理能力强的工程技术人员进入项目部，认真执行项目经理负责制，管理人员及特殊工种操作人员需持证上岗。
1 项目经理部主要组成人员如下：
项目经理资质为贰级、职称为工程师。
项目总工程师资质为市政贰级、职称为工程师。
2    项目经理部组织机构
根据本工程特点，成立项目经理部，下设5科1室和一个施工工号，即工程科、质检科、计划统计科、物资设备科、财务科、办公室。见附图：组织机构框图。项目部全权代表我公司行使管理职权，履行合同的权利和义务，确保工程优质按期的完成。
3    项目经理部各部门职责
（1 ）工程科
1）、负责编制并全面贯彻执行《永平县 农村公路路网结构改造龙街公路工程、永保桥至厂街阿彩饭店路网改造工程、永平县 农村公路养护大中修永厂公路建设项目一合同段施工组织设计》的实施，对工程质量负全责；
2）、负责编制《永平县 农村公路路网结构改造龙街公路工程、永保桥至厂街阿彩饭店路网改造工程、永平县 农村公路养护大中修永厂公路建设项目一合同段施工组织设计》并申报有关单位、部门；
3）、根据设计图纸、规范、施工规程、质量标准，结合施工现场情况，编制施工方案、技术措施、雨季施工措施，并检查落实情况；
4）、负责组织设计交底，根据进度要求督促、领取设计图纸，与设计及管理单位联系，及时解决施工中出现的技术问题，签定有关洽商；
5）、负责新技术、新工艺、新材料、新结构的推广工作，制定有关技术措施，指导、检查使用情况；
6）、负责组织项目部施工的工序自检、专检；
7）、负责编制工程成品的保护措施并检查落实情况；
8）、负责办理工程洽商和设计变更；
9）、负责编制特殊材料的搬运、贮存方案，并组织实施。
（2） 质检科
1）、质检科协助总工做好项目质量管理工作，制定、编制质量目标及创优计划，并负责执行；
2）、负责承接工程的检验、试验及不合格产品的控制管理工作，负责检验测量和试验设备的管理和计量工作，并配合监理进行工程验收，填报监理要求的各种表格；
3）、负责日常质检资料和竣工资料、工程试验对外见证送检；
4）、负责测量及计量器具的保存、标识，并提供准确的工程测量报告和测量复核记录；
5）、参加技术交底、施工方案、技术措施的讨论；
6）、经常深入现场，检查工程质量标准实施情况，发现问题及时反映和解决。
（3） 计划统计科
1）、负责编制项目施工进度总计划，根据生产进度编制季、月度生产计划。
2）、负责组织项目经理部施工过程中工力协调，进度调整。
3）、负责各单位工程材料计划的编制。
4）、负责工程预算的编制，月度报表的编制。
5)、负责洽商变更的结算。
(4 )   物资设备科
1)、负责原材料的采购，根据供应科用料总计划和月度用料计划，做好上料准备工作，组织实施项目部的材料采购和供应工作，保证连续上料；
2)、对进场的材料及时约请质测人员做好材料的送检工作，并做好手续的交接工作；
3)、对进场原材料及时做好标识工作，当接到质检人员关于材料的送检回执后，及时做出标识，并做好标识的记录工作；
4)、领导仓库管理人员做好物资的收发保管工作，做到帐卡相符，会同有关人员做好文明施工；
5)、负责中、小型设备单机价格在5万元以下的进行招标采购，对中、小型设备及租赁设备进行现场管理，并建立设备台帐及设备维修记录；
6)、贯彻执行上级制定的材料管理的各项制度，并结合本项目部的实际制定本单位的实施细则和各项补充规定；
7)、办理材料的各种检测手续，办理产件验收工作，向有关部门提供材料质量的有关资料（合格证等）；
8)、搞好“文明安全工地”有关材料的管理工作，达到材料管理达标标准；
9)、负责材料核算工作，努力降低材料选购成本，完成项目部下达的材料节约指标；
10)、及时、准确、完整地登记材料二级帐和三级帐，做到帐帐相符、帐物相符，保护国家财产的安全、完整。
11)、根据公司提供的物资合格分供方清单，组织一次性采购价值在20万元以下的材料采购招标工作。
12)、负责施工用机械设备地租赁。
4    各类人员的质量职责
  项目经理
贯彻执行国家有关质量法规；
确定项目的质量目标，全面负责永平县 农村公路路网结构改造龙街公路工程、永保桥至厂街阿彩饭店路网改造工程、永平县 农村公路养护大中修永厂公路建设项目一合同段工作；
组织审定《施工组织设计》，包括工程进度计划和技术方案，制定质量措施，并组织实施；
组织制定项目经理部各类管理人员的职责和各项规章制度；
科学组织和管理施工，保证工程质量。
项目总工
1、负责组织编制和实施，负责贯彻实施《施工组织设计》和《施工方案》；
2、在项目经理的领导下，对生产技术、工程质量、技术业务素质的提高负直接责任；
3、参加工程的交接桩工作会议；
4、负责本项目部质量工作，组织对施工各部位质量检查活动，参加并主持质量分析会；
5、对特殊过程和关键工序直接盯岗到位；
6、负责本项目部技术革新工作，随时检查并向项目经理汇报工程技术质量情况；
7、定期检查施工员技术交底单。
  施工分部负责人及施工员
1、认真贯彻执行上级颁发的各项技术政策、规范标准及各项技术管理制度，根据本工程的《永平县 农村公路路网结构改造龙街公路工程、永保桥至厂街阿彩饭店路网改造工程、永平县 农村公路养护大中修永厂公路建设项目一合同段施工组织设计》严格施工现场的管理，努力实现质量方针和质量目标；
2、认真做好施工日志和技术、安全交底工作并做好记录；
3、组织做好工序的自检工作；
4、做好工程技术资料的收集保存工作，并做好资料的目录清单；
5、对新工艺、新技术、新材料、新设备进行推广，编制专题技术总结，提高施工技术水平，
质检员
1、主动参加设计交底及技术、质量相关的会议活动；
2、认真学习、熟悉设计图纸、技术措施，掌握设计要点，质量检验和试验标准规范及工程洽商；
3、经常深入施工现场，对每道工序做严格的专检，特殊工序进行特殊监控，对不合格的产品及工序要标示并隔离，及时提出纠正措施，向有关部门反馈信息，把问题解决在萌芽状态；
4、积极主动配合验收单位做好工序、隐蔽、部位、单位工程的验收，同时提交有效数据及资料；
5、熟悉各种试验量具、器具及其使用方法，做到定期检查校定；
6、与材料员配合及时做好进场材料的验收，按现场材料试验标准进行取样送检，并及时将试验结果反馈的供应科，同时配合材料员做好材料的标识，做好记录；
7、严格规范地做好各种材料的填写、收集及保存，做到资料分类归档，目录清晰；
8、填写质量记录，根据措施做好不合格品的修复过程记录；
9、百年大计质量第一，把好质量关，确保工程质量稳步提高，为用户提供满意的产品。
4.5    材料员
1、根据计划员传递的工程用料总计划和月度用料计划，做好上料准备工作，组织实施项目部的材料采购和供应工作，保证连续上料；
2、根据公司提供的物资合格分供方清单，组织一次性采购价值在50万元以下的材料采购招标工作；
3、对进场的材料及时约请质测人员做好材料的送检工作，并做好手续的交接工作；
4、对进场原材料及时做好标识工作，当接到质检人员关于材料的送检回执后，及时做出标识，并做好标识的记录工作；
5、领导仓库管理人员做好物资的收发保管工作，做到帐卡相符，会同有关人员做好文明施工。
4.6    测量员
1、认真学习设计图纸，参加设计交底，执行施工技术操作规程，负责在施工工程的现场定线和高程测量工作，并及时同施工员和队组进行测量交底；
2、负责新开工程的交接桩并及时做好栓桩和引设临时水准点工作；
3、根据有关要求，积极配合和协助竣工在专业部门绘制竣工测量平面和纵面草图；
4、负责保管维护测量仪器，并做到经常检验和及时校对，做好仪器的标识工作和记录工作；
5、参加系统会，保证施工测量工作，做到及时准确，积极配合生产一线。
4.7    机械员
1、负责中、小型设备单价在5万元以下的进行招标采购；
2、负责各种机械的调度、租赁、使用和退厂工作；
3、负责对自有设备的日常维修保养和管理工作；
4、建立机械设备台帐、履历书和设备检查表，并每月至少4次检查并填写记录；
5、机械设备安全生产，出现事故组织分析会；
6、加强项目部安全检查和安全会，对设备进行安全交底。

附、组织机构框图
项目经理
本合同工程设立的组织机构图

项目副经理
总工程师

工程管理科
物资设备科
安全质量科
调 度 室
综合办公室
计划财务科
环 保 部

各专业施工队

第四章 施工主要工序
第一节 土方开挖及防护
一、施工测量
1．工程开工前对设计交的导线点和水准点进行复核，复核无误后报监理审批才能使用。
2．根据施工图对沟槽中线进行测设，测量完成后报监理工程师检查合格才能开挖沟槽。并作好高程控制桩，以便对沟槽开挖进度进行检查。
二、旧路面拆除
1、施工准备
为保证工程顺利进行和各项目标的实现,我项目经理部有关人员对本工程进行科学、合理的组织管理，对工程的进度、质量、安全做好各种的技术保证措施，对施工材料的使用，施工机具的安排进行良好的部署和协调。
总体施工原道路的路面凿除是为新建雨、污水管道施工的前导工序，在施工前必须做好施工场地的围栏工作，为了安全生产和文明施工，施工场地的围栏拟采用设置安全带和安全标志的围护，围护分各个施工工段进行。
对与不需要凿除的路面的界线必须先经过准确测量后，在路面界线上弹出墨线，用切割机切缝后方能进行施工。
对地下的专业管线应有采取相应的措施进行保护（详细方案参照保证各地下专业管线施工安全的技术措施）。
2、施工方法
在施工围护等准备工作落实后，可进行路面的凿除，为了降低噪声和减少粉尘，拟采用风机配合人工施工的方法进行。
施工采用锯缝机对水泥砼路面进行锯缝，分离单边分段施工的方法进行，采用风机配合人工进行击碎旧路面时，应从道路一侧循序渐进的进行，破碎路面能够大些，只满足人工或小型挖掘机(HD60)能正常挖除则可。凿除后的碴土随后装车运走。
根据施工进度需要，计划采用2个施工段进行，为后续工序（管道沟槽开挖）做好准备。每个施工段计划用一部风机，三支风镐进行施工。
冬季施工空气干燥，混凝土路面和施工工点应经常喷水湿润，以防粉尘飞扬污染周围环境。
凿除路面施工计划尽量安排在日间施工，以免夜间噪声太大影响附近居民。
三、管沟防护
搭设临时施工护栏。因为该工程施工中大量出现土石方。为加强施工现场的安全文明施工管理，强化工程有序进行。需对工作面开挖前搭设彩钢瓦临时施工护栏。特别是在临街工作面施工中，该项工作尤为重要，施工护栏搭设平面图及扩栏详图如下：

四、沟槽土石方开挖
（1）采用机械施工容易损坏各管线及房屋基础，故开挖采用人工开挖。开挖放坡系数按1：0.3～1（根据现场土质确定），开挖沟槽底宽按管道直径加上工作面，为避免挖土堆放对基础壁的侧压力以至垮塌，对挖出土方需汽车外运。因管网在部分处于回填土之上，在雨中施工，基本上是湿土，为保证施工安全及工程质量，需在施工过程中全程作钢管挡土板支撑。开挖沟槽如遇土质为松散土及湿土，淤泥时，为保证质量及安全，开挖沟槽宽度加大，按业主、监理，现场实际收方计量（签证），沟槽开挖到基地时如还是淤泥，为了满足管道的地基稳定，采用砂卵石换填（现场签证）。
（2） 为保证工程中其它工作面及其它工作的正常开展，其破碎原有道路水稳层及土石方量按业主、监理现场签证计，在管沟挖断施工道路处用δ=25厚钢板 ×6000，下设25工字钢支撑（详见下图）。以上措施旨在保证车辆进出及施工道路畅通。

（3）土石方外运：因受施工场地限制及开挖土方量大，对在开挖中产生的土石方部分用自卸汽车外运弃渣，运至业主指定弃渣场。
五、管沟土方支护
从地质勘察报告显示，管线沿线大部分区域地质情况较为良好，绝大部分为天然实土层和小部分软基；因此，计划采用型钢桩横挡板支护；如现场实出现软基情况，可调整检查窨井的位置，使其避开软基段，软基段管道在基础断开处设置胶结缝，加强管道的整体性和基础防拉能力，抵抗不均匀沉降。可改用钢板桩支护或在挡土板前加固预制式水泥地固化挡墙，实际发生量以签证确定。
1、施工准备
勘查现场，了解现场地形、地貌、水文、地质、地下埋设物、邻近建筑，选择施工方案及组织降水、排水的依据。
将施工区域内的障碍物，如树木根、基础等进行拆除、清理。
按照设计组织设计要求，做好施工区域内的“三通一平”工作。对不宜留作填土或回填土的软弱土层、垃圾、草皮等，全部挖除。
基槽施工所需的临时设施，如水电源、道路、排水和暂设设施等，必须在基槽开挖前进行准备就绪。
2、施工方法
（1）钢板桩及挡土板施工的顺序
钢板桩位置的定位放线→施打钢板桩→挖沟槽→安装挡土板→挖土→雨排水管施工→回填土→拔除挡土板及钢板桩。
（2）钢板桩及挡土板施工工艺
型钢桩横挡土板支护系挖方工程中一种最常见、简单、经济的挡土支护方法，如图1(α)所示，系沿挡土位置处先设型钢桩到预定深度，然后边挖方，边将挡土板塞进两型钢桩之间，组成由型钢桩与挡土板复合而成的挡土壁。
型钢桩多采用钢轨、工字钢、H型钢等（本工程采用工字钢32a），间距由地质情况而定，一般为0.5~1.0m(本工程间隔为1.5m)，横向挡板采用厚3~6cm挡木板。
型钢桩施工可采用打入法，钢板桩用升降机就位后采用履带式液压挖土机KATO-1250带VH- 的液压振锤的锤机施打，施打前一定要熟悉地下管线、构筑物的情况，认真放出准确的支护桩中线。在施工时为了防止土体塌坍，挖方之后应随即安设横向挡板与型钢桩之间用楔子打紧，使横板与土体紧密接触。
经过计算钢板桩支护竖向每隔2m设置一道内支撑，支撑采用Φ48*3.5钢管。按实际发生量，现场签证。
这种支护的优点是：结构简单，成本低，沉桩较简单易行，噪声、振动少；在有地下埋设物也能施工；材料能够回收重复使用；但不能止水，施工将会因降低地下水，使周围地基产生沉降；当有地下水时，必须采用降低地下水位及地基加固等辅助措施，以防水与土砂可能出现的流砂或管涌；为了提高止水效果，亦可在挡土板背面的地基中采用止水措施(图1b)（如果现场发现有大量地下水时可采用此方法，增加的费用另外写签证）。

图1 型钢桩横挡板支护
(α)型钢桩横挡板；(b)预制式水泥地固化挡墙
1-型钢桩；2-横向挡土板；3-木楔；4-背面注入浆液止水
（3）钢板桩及挡土板施工的一般要求
1）钢板桩的设置位置要符合要求，便于管道基础施工。
2）基坑护壁挡土板的平面布置形状应尽量平直整齐，避免不规则的转角，以便标准挡土板的利用和支撑设置。
3）整个基础施工期间，在挖土、吊运、铺碎石垫层等施工作业中，严禁碰撞支撑，禁止任意拆除支撑，禁止在支撑上任意切割、电焊，也不应在支撑上搁置重物。
（4）钢板桩及挡土板的拔除及土孔处理
基坑回填后，要拔除钢板桩及挡土板，以便重复使用。先把挡土板拔除，然后再拔除钢板桩。
对拔桩后留下的桩孔，必须及时回填处理。回填的方法采用填入法。填入法所用材料为普通土。
第二节、边坡防护工程
一、 施工工艺流程图:

施工准备

基坑开挖

报检复核

砌筑基础毛石

测量检查

搭脚手架

立皮数杆

砌筑墙体毛石

养护

回填

修整

竣工交验

二.材料技术要求：
水泥：1、进仓时要有质量证明文件;
2、应按品种、强度、出厂期、生产厂等检查验收，并分别堆放，先到先用；
3、袋装水泥叠堆高度不宜超过10包；
4、不宜露天堆放。如露天堆放，应下有防潮垫板，上有防雨风篷布；
5、使用期不宜超过出厂期三个月，超期应先行检验其强度。
砂子：宜采用中砂，并应过筛，砂的质量要求，其密度应大于2.5g/ m3 ，其松散体积密度应大于1400kg/ m3，其空隙率应小于45%；用肉眼观察，不宜含有草根、树叶、树枝、塑料品、煤块、矿渣等杂物，砂的含泥量不应超过5％。
毛石：毛石进场前应检查其强度等级（Mu30）、耐久性是够满足设计。检查砌筑石材的力学性质除了考虑抗压强度外，根据工程需要，还应考虑它的抗剪强度、冲击韧性等。石材的耐久性主要包括有抗冻性、抗风化性、耐火性、耐酸性等。采用的毛石应质地坚实，无风化剥落和裂纹；石材表
面的泥垢、水锈等杂质，砌筑前应清除干净。毛石应成块状，中部厚度不宜小于15cm。抽查一组毛石检查试导体试验报告。
PVC管：采用符合国家制定的行业标准的合格产品。外观检查管材的内、外表面应光滑、平整、无凹陷、分解变色线和其它影响性能的其它缺陷。管材不应含有杂质，应不透光。管材端面应切割平整并与轴线垂直。
红砖：根据国家标准GB/T5101-1998《烧结普通砖》的规定，普通粘土砖的技术要求包括形状、尺寸、外观质量、强度等级和耐久性等方面。进场前检查红砖的品种、强度等级，要求必须符合设计要求，并应规格一致。边角整齐，色泽均匀。
砂浆：砂浆进场前需作检测试验，保证砂浆等级和强度必须符合设计要求的强度（M5、M7.5）。.拌制砂浆用水泥、砂应符合上述技术要求，用水应采用不含有有害物质的洁净水。拌制时应严格按照水泥、砂重量配合比用量配制，一般选用500L搅拌机进行。拌合时间，不得少于1.5min。
三、施工技术方案
1、定位放线：
基坑开挖前，用石灰粉放撒出基坑的开挖边线，并在临近位置打入水平桩，在水平桩上标记出开挖深度。开挖时根据基槽地下水位情况处理基槽，如无明显出现地下水，将基槽按设计要求尺寸平整夯实即可；如预见地下水较高将涌入基槽，可沿基坑两边分别加宽开挖300mm，作为预留施工工作面和集水井排水明沟布设位置。（如图）

2、分段分层开挖基坑：
挡土墙基坑开挖采用机械（反铲挖土机）开挖，采取沿等高线自上而下、分层、分段、依次进行。基坑开挖采取沿等高线自上而下分层开挖，每层挖深约1m，分层开挖至要求深度。机械开挖至设计基底标高以上预留200mm，再由人工根据预留高差进行加深和平整达到设计基底深度，以防止基底土层受扰动。
3、挡土墙砌筑:
挡土墙基础及墙身采用MU30毛石、M7.5水泥砂浆砌筑。
基础砌筑前，应先检查基坑的尺寸和标高，清除杂物，平整夯实基槽槽底（采用立式电动打夯机机夯两遍），确保槽底不得有较大的突起。接着进行基础放线，拉上准线放出基础轴线及边线，立好基础皮数杆，皮数杆上标明退台及分层砌石高度，分层砌筑高度为50～60cm。皮数杆之间要拉上准线。
砌第一层石块时，基底先要坐浆，使石块底面与地基接触均匀。
石料应选用较大的平毛石，石块大面向下。选择比较方正的石块，砌在各转角上，作为角石，角石两边应与准线相合，四角的角石选用大致相等的规格砌筑。角石砌好后，再砌里外的石块，作为面石，最后砌填中间部分的填腹石。砌填腹石时，应根据石块自然形状交错放置，尽量使石块间隙最小，然后再将砂浆填在空隙中，再根据各缝隙形状和大小选择合适的小石子放入，用小锤轻击，使石块全部挤入缝隙中。
接砌第二层以上石块时，每砌一块石块，应先铺好砂浆，砂浆应满铺并铺得稍厚一些，当石块往上砌时，恰好压到要求厚度，并刚好铺满整个灰缝。灰缝厚度宜为20～30mm，砂浆应饱满。
砌筑基础的最上一层时，宜选用较大的毛石砌筑。基础每天砌筑高度控制在1.2m以内。
毛石砌体的组砌形式应“内外搭砌，上下错缝，拉结石、丁砌石交错设置，毛石墙拉结石每m墙面不应少于1块”。
毛石墙须设置拉结石。拉结石应均匀分布，相互错开，按要求每0.7 m2墙面至少设置一块，且同皮内的中距不得大于2m。拉结石的长度，对于等于40cm墙厚的墙体部分，应等于墙厚；墙厚大于40cm的墙体，可用两块拉结石内外搭接，搭接长度不小于15cm，且其中一块长度不小于墙厚的2/3.
砌筑毛石挡土墙前，必须核对轴线位置，砌体两边挂线，每边放宽10mm；一般砌筑分层高度为50～60cm，每日砌筑高度控制在1.2m。
砌筑墙身时，以20m为间距设置一道伸缩缝，缝宽30mm，缝内用沥青麻筋填充。毛石砌体要分层砌筑到顶，每个分层高度找平一次，两个分层高度间的错缝不得小于80mm，拉结石要相互错开。毛石砌筑时，石块间不得有相互接触现象，灰缝厚度宜为20～30mm。由于毛石块形状不规则，空隙大的应先填一部分砂浆，用小毛石填充。砌好以后要试摇动，若不稳定，可垫小毛石，不允许干填块石后再灌浆。
挡土墙表面用1：3水泥砂浆勾缝。勾缝时，应保持墙面洁净、粘结牢固、密实和整齐。
挡土墙墙身设两排PVC泄水管，管口直径为100mm，每排泄水管沿挡土墙长度方向间距2.0m排列，沿高度方向间距1.5m排列，梅花形布置，按5％坡度预埋在墙身内。第一道泄水管布置在距地面300mm处，第二道处理在距地面1700mm处。（如图）
挡土墙后设砂砾夯实滤水层，厚300mm，墙后泄水孔下设粘土夯实隔水层，厚300mm，宽度同墙后填土的宽度；挡土墙后填土采用原土（碎石土），填土内不得混有有机物或其它杂物。填土时应边砌墙边填土，回填土必须分层夯实，每层厚度<200mm.
其它细节部位施工工艺：
伸缩缝留设：墙身长方向按图纸所示布置四道沉降缝，宽30mm。 缝内填置软木板塞缝，外表面由沥青麻筋填充，深度约200mm。
挡土墙后回填土：
墙后填土主要采用原土（碎石土），填土时应边砌墙边填土，并由人工配合立式电动打夯机分层夯实，每层厚度<200mm.在泄水管孔下回填并由打夯机夯实300mm厚粘土层作隔水层，孔四周铺设600×600×300（厚）的卵石作滤渗水层。
基坑（槽）回填应在相对两侧或四周同时进行。
填土前应将基坑（槽）底上的垃圾等杂物清理干净；肥槽回填前，必须清理到基础底面标高，将回落的松散垃圾、砂浆、石子等杂物清除干净。
检验回填土的质量有无杂物，粒径是否符合规定，以及回填土的含水量是否在控制的范围内；如含水量偏高，可采用翻松、晾晒或均匀掺入干土等措施；如遇回填上的含水量偏低，可采用预先洒水润湿等措施。
回填土应分层铺摊。每层铺土厚度应根据土质、密实度要求和机具性能确定。一般电动立式打夯机每层铺土厚度为200～250mm；人工打夯不大于200mm。每层铺摊后，随之耙平。
回填上每层至少夯打三遍。打夯应一夯压半夯，穷夯相接，行行相连，纵横交叉。而且严禁采用水浇使土下沉的所谓“水夯”法。
深浅两基坑（槽）相连时，应先填夯深基础；填至浅基坑相同的标高时，再与浅基础一起填夯。如必须分段填夯时，交接处应填成阶梯形，梯形的高宽比一般为1∶2。上下层错缝距离不小于1.0m。
修整找干：填土全部完成后，应进行表面拉线找平，凡超过标准高程的地方，及时依线铲平；凡低于标准高程的地方，应补土夯实。
验收程序：
每道工序完工后，先由施工班组工人和施工员自检，再由施工单位专业质检员（QC）检查、验收并填写相关的验收记录，最后由甲方专业工程师抽查验收。
四、质量控制措施及安全技术措施
易出现的质量问题及防治措施：
1 砂浆强度不稳定：材料计量要准确，搅拌时间要达到规定的要求。试块的制作、养护、试压要符合规定。
2 水平灰缝不平：皮数杆应立牢固，标高一致，砌筑时小线要拉紧，穿平墙面，砌筑跟线。
3 料石质量不符合要求：对进场的料石品种、规格、颜色验收时要严格把关。不符合要求时拒收，不用。
4 勾缝粗糙：应叨灰操作，使灰缝深度一致，灰缝交接平整，表面洁净。
5 填土不密实：严格按照填土土质要求、干燥度要求、每层铺土厚度、填夯工艺（铺土搭接、打夯遍数等）要求进行打夯。
易出现的安全隐患及防治措施：
1、操作之前必须检查操作环境是否符合安全要求（边坡是否稳定），道路是否畅通，机具是否完好牢固，安全设施和防护用品是否齐全，经检查符合要求后才可施工。
2、砌基础时，应检查和经常注意基坑土质变化情况，有无崩裂现象。堆放毛石材料应离开坑边1m以上。
3、墙身砌筑高度超过地坪1.2m以上时，应搭设脚手架。
4、脚手架上堆料量不得超过规定荷载，同一脚手板上的操作人员不得超过二人。
5、下脚手架应走斜道爬梯。不准站在砖墙上做砌筑、划线（勾逢）、清扫墙面等工作。
6、不准用不稳固的工具或物体在脚手板面垫高操作。
7、砍毛石时应面向内打，防止碎石跳出伤人。
8、使用于垂直运
