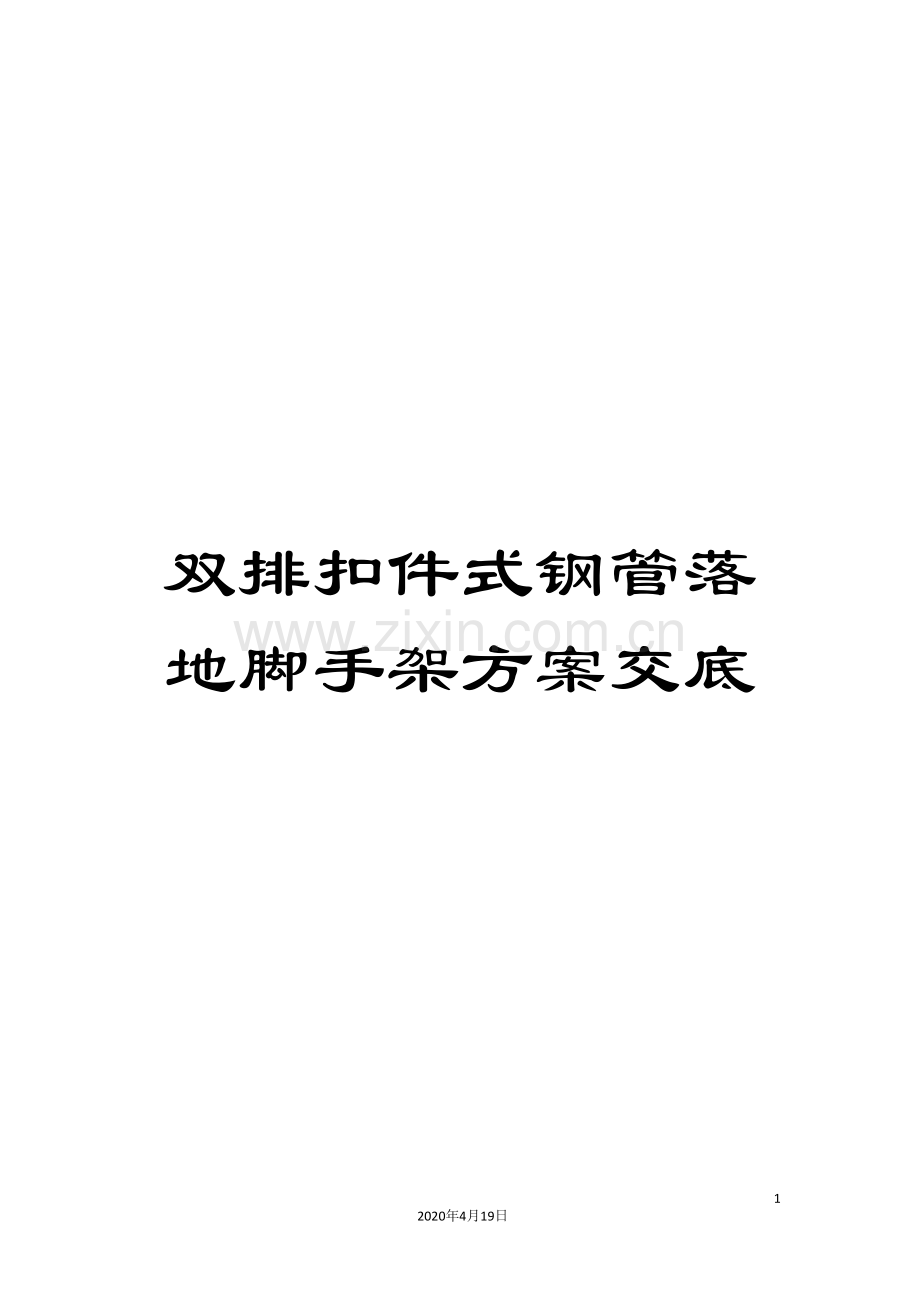

双排扣件式钢管落地脚手架方案交底

16
2020年4月19日
文档仅供参考

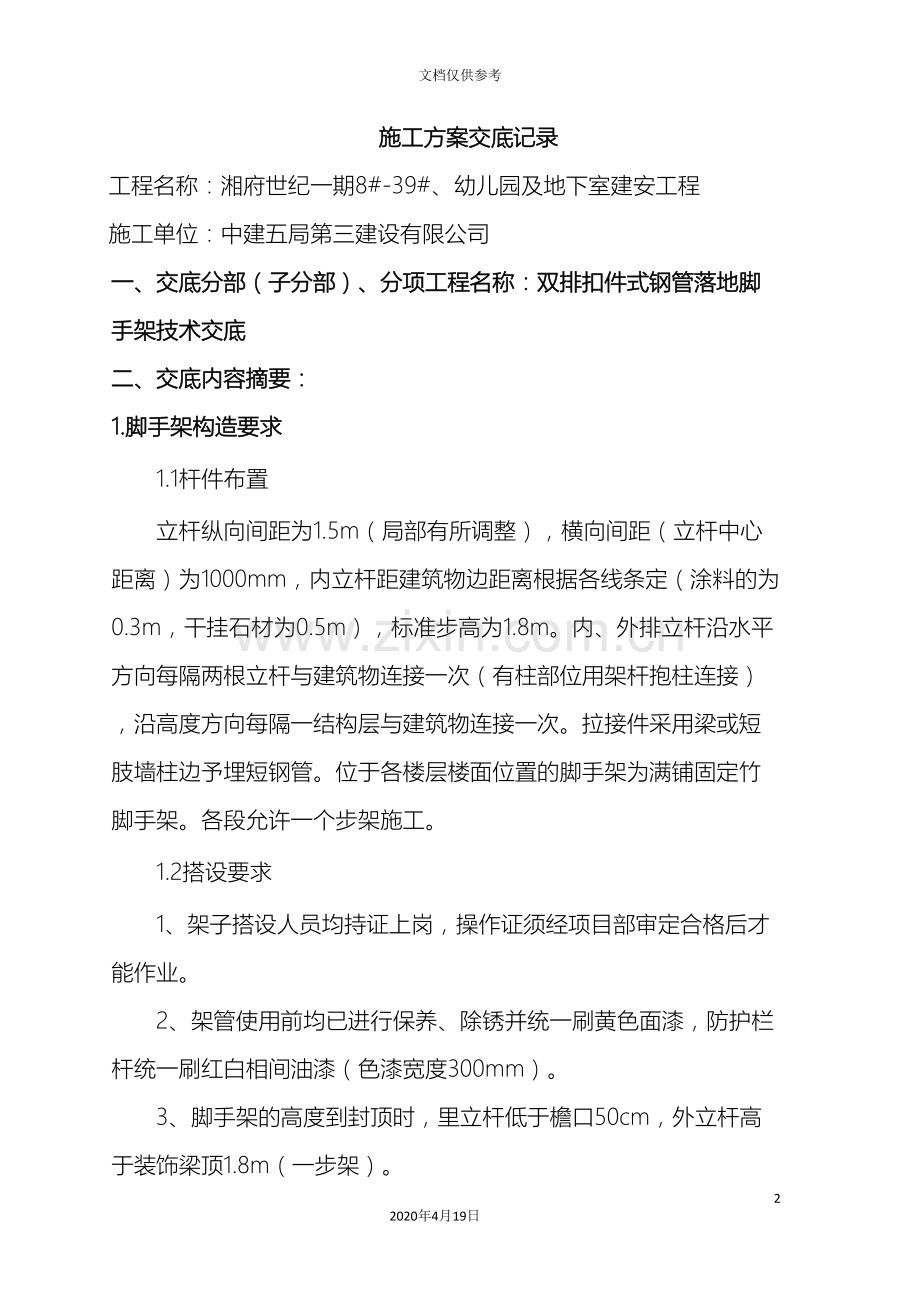

施工方案交底记录
工程名称：湘府世纪一期8#-39#、幼儿园及地下室建安工程
施工单位：中建五局第三建设有限公司
一、交底分部（子分部）、分项工程名称：双排扣件式钢管落地脚手架技术交底
二、交底内容摘要：
1.脚手架构造要求
1.1杆件布置
立杆纵向间距为1.5m（局部有所调整），横向间距（立杆中心距离）为1000mm，内立杆距建筑物边距离根据各线条定（涂料的为0.3m，干挂石材为0.5m），标准步高为1.8m。内、外排立杆沿水平方向每隔两根立杆与建筑物连接一次（有柱部位用架杆抱柱连接），沿高度方向每隔一结构层与建筑物连接一次。拉接件采用梁或短肢墙柱边予埋短钢管。位于各楼层楼面位置的脚手架为满铺固定竹脚手架。各段允许一个步架施工。
1.2搭设要求
1、架子搭设人员均持证上岗，操作证须经项目部审定合格后才能作业。
2、架管使用前均已进行保养、除锈并统一刷黄色面漆，防护栏杆统一刷红白相间油漆（色漆宽度300mm）。
3、脚手架的高度到封顶时，里立杆低于檐口50cm，外立杆高于装饰梁顶1.8m（一步架）。
4、纵向扫地杆采用直角扣件固定在距底座上皮不大于200mm处的立杆上，横向扫地杆也采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不大于1m。
5、小横杆突出外立杆净长度为100mm，并保持一致。立杆根部（离地150mm）设置纵横相连扫地杆。
6、除架板可用双股18号铅丝绑扎外，所有杆件连接均须扣件连接。每个节点扣件的螺栓帽要拧紧，脚手架的搭设要横平竖直。立杆、大横杆的节头分别相互错开，不得在同一个水平面内。立杆底板纵向、横向均须注意扎好扫地杆。立杆的垂直偏差，不超过1/400。
7、为保证脚手架整体美观，脚手架外围架杆均刷黄色油漆，且立杆间距严格控制在1.5米，小横杆及工字钢外伸长度保持一致。
8、卸料平台与脚手架分开，有独立的支撑体系。卸料平台采用定制的型钢卸料平台。平台上铺设竹架板后要绑扎牢固，临边设置1.2米高的防护栏杆和20cm高的踢脚杆。
9、脚手架防雷措施，尽可能将建筑上的避雷线引出与各段脚手架承载装置的四角焊接，符合《施工现场临时用电安全技术规范》（JGJ46- ）。
1.3扣件安装要求
1、安装时，注意开口朝向，对于连接大横杆的对接扣件，开口朝架子里侧，螺栓朝下，以防雨进入钢管。直角扣件开口不得朝下，以保架子安全。
2、扣件坚固力宜在45～65N.M内。
3、扣件使用过程中，经常检查扣件是否松动，如有松动应及时拧紧。
4、在主节点处固定横向水平杆、剪刀撑、横向斜撑等用的直角扣件、旋转扣件的中心点的相互距离不大于150mm。
5、各扣件端头伸出扣件盖板边缘的长度不小于100mm。
1.4竹架板铺设
1、脚手板应按其主竹筋垂直于横向水平杆方向铺设，且采用对接平铺，两头和中部应用18号铅丝固定在横向水平杆上。
2、作业层应满铺竹架板，铺板边缘与墙面的间隙应≥300mm，与挡脚板的间隙应≥100mm，挡边侧脚手板不贴靠固定。
3、脚手架体内侧距墙体净距300mm；满铺层（含操作层）竹架板在架体与建筑物之间满铺到位，如有空位，采用模板或木枋填充，模板或木枋用双股铅丝与大横杆或小横杆绑扎牢。
1.5脚手架与主体结构的刚性连接
1、外脚手架的搭设，应沿建筑物周围连续封闭，遇人货进出口等不能封闭时，
应设置必要的纵向支撑，端步加强设置连墙点。
2、脚手架与主体结构的连接采用刚性连接。当短肢剪力墙、梁施工时，在楼层拉结点的相应位置预埋500mm长钢架管。连墙件连接时应采用双扣件连接加固。

预埋钢管拉结
3、脚手架与主体结构刚性连接点的设置，水平方向不大于7m，竖直方向每层一道，其间距不大于4m，且转角处必须设置拉结。顶部拉结时在距顶部800mm以内范围按水平方向不大于7m设置拉结点（拐角点1m以内设置）；搭设时，拉结点成梅花状错开拉结（不小于30m2一个点）。
4、当连墙杆与墙面不能垂直时，不准向上倾斜，下倾角度不宜超过15°。
5、外墙装饰阶段拉结点也满足要求，砌体工程施工时可将预埋位置留200×200mm 便于方便架子拆除。
6、靠近主节点设置，偏离主节点的距离不大于300mm。
7、应从底层第一步纵向水平杆处开始设置，当该处设置有困难时，应采用其它可靠措施固定。
1.6安全网的安装
脚手架的外侧用建设主管部门认证的合格的密目式安全网封闭，安全网采用不小于18#铅丝张挂严密并固定在脚手架外立杆里侧。
1.7门洞的设置
门洞设置原则上根据施工需要，便于施工人员和材料运输进出。门洞架设采用上升斜杆、平行弦杆桁架结构型式，斜杆与地面的倾角α应在45°～60°之间。
1.8剪刀撑的设置
高度在24m及以上的双排脚手架应在外侧立面连续设置剪刀撑；高度在24m以下的双排脚手架，均必须在外侧立面两端、转角及中间间隔不超过15m的立面上，各设置一道剪刀撑，并应由底至顶连续设置。每道剪刀撑宽度不少于4跨6米，水平成角为45度至60度，搭接长度不小于1米，三个旋转扣均布固定。

24m以下脚手架外铡两端由底至顶连续各
设置一道剪刀撑，中间每隔15m设置一道

1.9外脚手架构造要求
1、脚手架立杆、大横杆接头必须采用对接扣件对接连；剪刀撑、围护栏杆和其它杆件的连接采用搭接，搭接长度为1000mm，且不少于3只扣件紧固，外扣件离杆件末端为0.1m。相邻杆件的搭接、对接必须错开一个档距，同一平面的接头不得超过50%。
2、脚手架外侧必须设一道钢管防护栏杆，高度为0.9m（腰杆）及200mm高踢脚板。
1.10人行之字斜道的搭设
人行之字斜道宽度不小于1m，坡度采用1：3；拐弯处设置平台，其宽度不小于斜道宽度；斜道两侧及平台外围均设置栏杆及挡脚板。栏杆高度为1.2m，挡脚板高度200mm；脚手板横铺时，应在横向水平杆下增设纵向支托杆，纵向支托杆间距不大于500mm；脚手板上应每隔250～300mm设置一根防滑木条，木条厚度宜为20。

人行斜道搭设示意图

2.脚手架的搭设和拆除施工工艺
2.1落地脚手架搭设施工工艺
2.1.1落地脚手架搭设的工艺流程：场地平整、夯实→砼基础浇筑→定位设置通长立杆垫板→排放纵向扫地杆→竖立杆→将纵向扫地杆与立杆扣接→安装横向扫地杆→安装纵向水平杆→安装横向水平杆→安装剪刀撑→安装连墙件→扎安全网→作业层铺脚手板和挡脚板。
2.1.2根据构造要求在建筑物四角用尺量出内、外立杆离墙距离，并做好标记。用钢卷尺拉直，分出立杆位置，并用小竹片点出立杆标记。垫板应准确地放在定位线上，垫板必须铺放平稳，不得悬空。
2.1.3在搭设首层脚手架的过程中，沿四周每框架格内设一道斜支撑，拐角处双向增设，待该部位与脚手架与主体结构的连墙件可靠拉结后方可拆除。当脚手架操作层高出连墙件两步时，应采取临时稳定措施，直到连墙件搭设完毕后方可拆除。
2.1.4双排架宜先立内排立杆，后立外排立杆。每排立杆宜先立两头的，再立中间的一根，互相看齐后，立中间部分各立杆。双排架内、外排两立杆的连线要与墙面垂直。立杆接长时，宜先立外排，后立内排。
2.2脚手架的拆除施工工艺
2.2.1拆架程序应遵守由上而下，先搭后拆的原则，一般的拆除顺序为：安全网→拦杆→脚手板→剪刀撑→横向水平杆→纵向水平杆→立杆。
2.2.2不准分立面拆架或在上下两步同时进行拆架。做到一步一清、一杆一清。拆立杆时，要先抱住立杆再拆开最后两个扣。拆除纵向水平杆、斜撑、剪刀撑时，应先拆中间扣件，然后托住中间，再解端头扣。所有连墙杆等必须随脚手架拆除同步下降，严禁先将连墙件整层或数层拆除后再拆脚手架。
2.2.3分段拆除高差不应大于2步，如高差大于2步，应增设连墙件加固。
2.2.4应保证拆除后架体的稳定性不被破坏，连墙杆被拆除前，应加设临时支撑防止变形、失稳。
2.2.5当脚手架拆至下部最后一根长钢管的高度（约6m）时，应先在适当位置搭临时抛撑加固后再拆连墙件。
3. 质量要求
一般质量要求
序号
项目
一般质量要求
1
构架尺寸（立杆纵距、立杆横距、步距）误差
±20mm
2
立杆的垂直偏差
架高
≤25m
±50mm
＞25m
±100mm
3
纵向水平杆的水平偏差
±20mm
4
横向水平杆的水平偏差
±10mm
5
节点处相交杆件的轴线距节点中心距离
≤150 mm
6
相邻立杆接头位置
相互错开，设在不同的步距内，相邻接头的高度差应＞500mm
7
上下相邻纵向水平杆接头位置
相互错开，设在不同的立杆纵距内，相邻接头的水平距离应＞500mm，接头距立杆应小于立杆纵距的1/3
8
杆件
搭接
1）搭接部位应跨过与其相接的纵向水平杆或立杆，并与其连接（绑扎）固定
2）搭接长度和连接要求应符合以下要求：
类别
杆别
搭接长度
连接要求
扣件式钢管脚手架
立杆
＞1m
连接扣件数量依承载要求确定，且不少于2个
纵向水平杆
不少于2个连接扣件
9
节点
连接
拧紧扣件螺栓，其拧紧力矩应不小于40N.m，且不大于65 N.m
4.材料使用安全技术措施
4.1扣件的紧固程度不应小于，且不应大于。对接扣件的抗拉承载力为3kN。扣件上螺栓应保持适当的拧紧程度。
4.2对接扣件安装时其开口应向内，以防进雨水，直角扣件安装时开口不得向下，以保证安全。
4.3各杆件端头伸出扣件盖板边缘的长度不应小于100mm。
4.4钢管有严重锈蚀、压扁或裂纹的不得使用。禁止使用有脆裂、变形、滑丝等现象的扣件。
4.5外脚手架严禁钢竹、钢木混搭，禁止扣件、绳索、铁丝、竹篾、塑料混用。
5.脚手架搭设的安全技术措施
5.1脚手架的基础必须经过夯实处理满足承载力要求，做到不积水、不沉陷。
5.2搭设过程中应划出工作标志区，禁止行人进入，统一指挥，上下呼应，动作协调，严禁在无人指挥下作业。当解开与另一人有关的扣件时必先告诉对方，并得到允许，以防坠落伤人。
5.3开始搭设立杆时，应每隔6跨设置一根抛撑，直至连墙件安装稳定后，方可根据情况拆除。
5.4脚手架及时与结构拉结或采用临时支顶，以保证搭设过程安全，未完成脚手架在每日收工前，一定要确保架子稳定。
5.5脚手架必须配合施工进度搭设，一次搭设高度不得超过相邻连墙件以上两步。
5.6在搭设过程中应由安全员、架子班长等进行检查、验收。每两步验收一次。
6.脚手架上施工作业的安全技术措施
6.1结构施工阶段外脚手架每支搭一层完毕后，经项目部安全员验收合格后方可使用。任何班组长和个人，未经同意不得任意拆除脚手架部件。
6.2严格控制施工荷载，脚手板不得集中堆料，施工荷载不得大于2kN/m2，确保较大安全储备。
6.3施工时不允许多层同时作业，同时作业层数不得超过一层。
6.4当作业层高出其下连墙件3.6m以上，且其上尚无连墙件时，应采取适当的临时撑拉措施。
6.5定期检查脚手架，发现问题和隐患，在施工作业前及时维修加固，以达到坚固稳定，确保施工安全。
7.脚手架拆除的安全技术措施
7.1拆架前，全面检查待拆脚手架，根据检查结果，拟订出作业计划，报请批准，进行技术交底后才准工作。
7.2架体拆除前，必须察看施工现场环境，包括架空线路、外脚手架、地面的设施等各类障碍物、地锚、缆风绳、连墙杆及被拆架体各吊点、附件、电气装置情况，凡能提前拆除的尽量拆除掉。
7.3拆架时应划分作业区，周围设绳绑围栏或竖立警戒标志，地面应设专人指挥，禁止非作业人员进入。
7.4拆除时要统一指挥，上下呼应，动作协调，需解开与另一人有关的扣件时，应先通知对方采取防范措施，以防坠落。
7.5在拆架时，不得中途换人，如必须换人时，应将拆除情况交代清楚后方可离开。
7.6每天拆架下班时，不应留下隐患部位。
7.7拆架时严禁碰撞脚手架附近电源线，以防触电。
7.8所有杆件和扣件在拆除时应分离，不准在杆件上附着扣件或两杆连着送到地面。
7.9所有的脚手板，应自外向里竖立搬运，以防脚手板和垃圾物从高处坠落伤人。
7.10拆下的零配件要装入容器内，用吊篮吊下；拆下的钢管要绑扎牢固，双点起吊，严禁从高空抛掷。
8.文明施工要求
8.1进入施工现场的人员必须戴好安全帽，高空作业系好安全带，穿好防滑鞋等，现场严禁吸烟。
8.2进入施工现场的人员要爱护场内的各种绿化设施和标示牌，不得践踏草坪、损坏花草树木、随意拆除和移动标示牌。
8.3严禁酗酒人员上架作业，施工操作时要求精力集中、禁止开玩笑和打闹。
8.4脚手架搭设人员必须是经考试合格的专业架子工，上岗人员定期体检，体检合格者方可发上岗证，凡患有高血压、贫血病、心脏病及其它不适于高空作业者，一律不得上脚手架操作。
8.5上架子作业人员上下均应走人行梯道，不准攀爬架子。
8.6护身栏、脚手板、挡脚板、密目安全网等影响作业班组支模时，如需拆改时，应由架子工来完成，任何人不得任意拆改。
8.7脚手架验收合格后任何人不得擅自拆改，如需做局部拆改时，须经主管工程师同意后由架子工操作。
8.8不准利用脚手架吊运重物；作业人员不准攀登架子上下作业面，不准推车在架子上跑动，塔吊起吊物体时不能碰撞和拖动脚手架。
8.9不得将模板支撑、缆风绳、泵送混凝土及砂浆的输送管等固定在脚手架上，严禁任意悬挂起重设备。
8.10在架子上的作业人员不得随意拆动脚手架的所有拉接点和脚手板，以及扣件绑扎扣等所有架子部件。
8.11拆除架子而使用电焊气割时，派专职人员做好防火工作，配备料斗，防止火星和切割物溅落。
8.12脚手架使用时间较长，因此在使用过程中需要进行检查，发现基础下沉、杆件变形严重、防护不全、拉结松动等问题要及时解决。
8.13要保证脚手架体的整体性，不得与井架一并拉结，不得截断架体。
8.14施工人员严禁凌空投掷杆件、物料、扣件及其它物品，材料、工具用滑轮和绳索运输，不得乱仍。
8.15不使用的工具要放在工具袋内，防止掉落伤人，登高要穿防滑鞋，袖口及裤口要扎紧。
8.16脚手架堆放场应做到整洁、摆放合理、专人保管，并建立严格领退料手续。
8.17施工人员应做到活完料净脚下清，确保脚手架施工材料不浪费。
8.18运至地面的材料应按指定地点随拆随运，分类堆放，当天拆当天清，拆下的扣件和铁丝要集中回收处理。应随时整理、检查，按品种、分规格堆放整齐，妥善保管。
8.19六级以上大风、大雪、大雾、大雨天气停止脚手架作业。在冬季、雨季要经常检查脚手板上有无积水等物。若有则应随时清扫，并要采取防滑措施。
