中国电信入户皮线光缆技术要求

( 征求意见稿)

中国电信股份有限公司
11

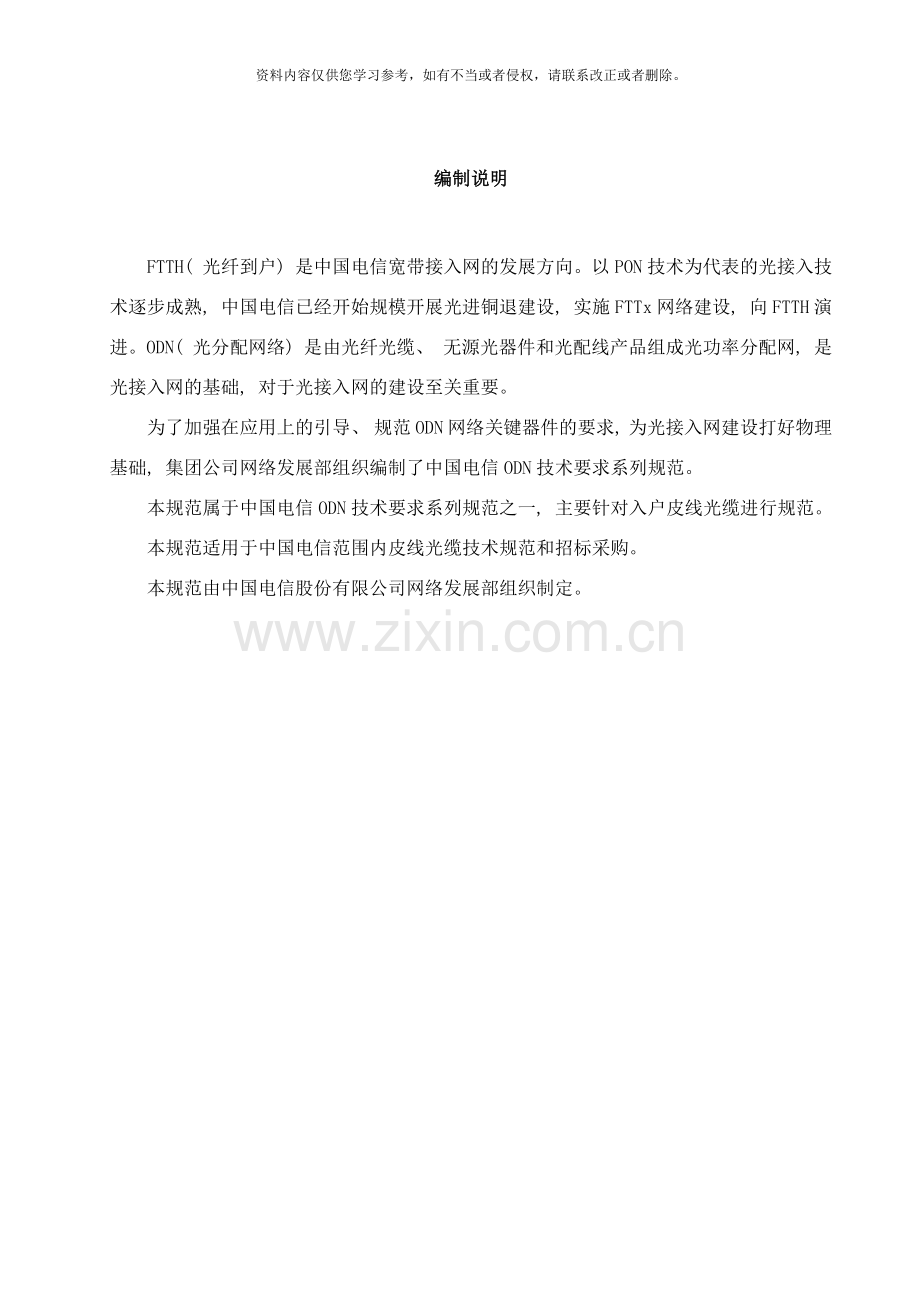

编制说明

FTTH( 光纤到户) 是中国电信宽带接入网的发展方向。以PON技术为代表的光接入技术逐步成熟, 中国电信已经开始规模开展光进铜退建设, 实施FTTx网络建设, 向FTTH演进。ODN( 光分配网络) 是由光纤光缆、 无源光器件和光配线产品组成光功率分配网, 是光接入网的基础, 对于光接入网的建设至关重要。
为了加强在应用上的引导、 规范ODN网络关键器件的要求, 为光接入网建设打好物理基础, 集团公司网络发展部组织编制了中国电信ODN技术要求系列规范。
本规范属于中国电信ODN技术要求系列规范之一, 主要针对入户皮线光缆进行规范。
本规范适用于中国电信范围内皮线光缆技术规范和招标采购。
本规范由中国电信股份有限公司网络发展部组织制定。
目 录
1、 概述 1
1.1 ODN的功能和结构 1
1.2 范围 1
2、 普通皮线光缆 2
2.1 光缆结构 2
2.2 光纤技术指标 2
2.3 光缆技术指标 3
3、 架空型皮线光缆 4
3.1 光缆结构 4
3.2 光纤技术指标 4
3.3 光缆技术指标 4
4、 管道型皮线光缆 5
4.1 光缆结构 5
4.2 光纤技术指标 5
4.3 光缆技术指标 5

1、 概述
1.1 ODN的功能和结构
光分配网ODN是光接入网的关键部分, 是由光纤光缆、 无源光器件和光配线产品组成光功率分配网。其主要作用是为网络侧OLT和用户侧ONU提供光媒质传输通道。

图 1 光接入网的参考模型

按照OLT与ONU的连接方式, ODN能够是点到点的星形结构, 也能够是点到多点的树形、 总线形和环形无源光网络结构。采用光功率均匀分配分路器的树形或星型ODN, 是FTTx网络中最一般的结构。
1.2 范围
入户光缆是从用户接入点连接到家庭内FTTH终端ONU的光缆。由于楼层间或者楼道中的环境比较复杂, 入户线光缆宜具备结构简单、 操作方便、 抗拉/抗扰/抗侧压性能好、 便于楼内穿管布放、 低烟无卤阻燃等特点
入户线光缆的长度宜根据现场的实际情况确定, 不宜采用带有固定光纤插头的定长光缆, 根据各种使用场景推荐使用皮线光缆、 架空型皮线光缆和管道型皮线光缆。
2、 普通皮线光缆
2.1 光缆结构
加强件(FRP)
光纤(1~2芯)
加强件(FRP)
阻燃外护套( PVC或LSZH)

皮线光缆结构示意图
l 光缆外形可为圆形、 方形两种。
l 加强件要求采用FRP等非金属材料。
l 阻燃外护套可采用PVC或LSZH材料。
2.2 光纤技术指标
皮线光缆纤芯技术指标
光纤类型
小弯曲半径G.652D单模光纤
G.657A
包层直径(um)
125±1.0
125±1.0
衰减(dB/km)
1310/1550nm: 0.4/0.25
1310/1550nm: 0.4/0.25
1550nm色散系数
≤18 ps/nm·km
≤18 ps/nm·km
1310nm模场直径(mm)
9.2±0.4
9.2±0.4
光缆截止波长(nm)
≤1260
≤1260
弯曲特性
Φ20mm×1圈
1550～1625nm: ≤0.05dB
Φ15mm×1圈
1550nm: ≤0.05dB

用于FTTH入户布线的皮线光缆应尽量采用G.657 A, 以减小光缆弯曲带来的潜在维护压力。
2.3 光缆技术指标
皮线光缆技术指标
光纤芯数
光缆尺寸
( mm)
光缆重量
(kg/km)
允许拉力(N)
允许压力(N/100mm)
最小弯曲半径(mm)
长期
短期
长期
短期
1~2
( 2.0±0.2) ×( 3.1±0.2)
<10
30
100
600
1200
15
存储温度
-20℃~+60℃
工作温度
-20℃~+60℃

l 皮线光缆应为阻燃光缆, 其阻燃性能应符合YD/T 1258.4- 中的规定;
l 为了便于穿管和敷设, 要求皮线光缆表面尽量光滑, 动态摩擦系数不大于0.3。

3、 架空型皮线光缆
3.1 光缆结构
悬挂线首选钢丝, 且易于撕开。
悬挂线( 钢丝或FRP)
加强件(FRP)
光纤(1-2芯)
加强件(FRP)
阻燃外护套( PVC或LSZH)

架空型皮线光缆结构示意图
3.2 光纤技术指标
同2.2普通皮线光缆要求。
3.3 光缆技术指标
架空型皮线光缆技术指标
光纤芯数
光缆尺寸
( mm)
光缆重量
(kg/km)
允许拉力(N)
允许压力(N/100mm)
最小弯曲半径(mm)
光缆
光纤单元
光缆
光纤单元
光缆
光纤单元
1~2
( 2.0±0.2) ×( 5.4±0.2)
18
短期600
同普通皮线要求
短期
同普通皮线要求
120
同普通皮线要求
存储温度
-20℃~+60℃
工作温度
-20℃~+60℃

4、 管道型皮线光缆
4.1 光缆结构
采用松套结构, 易于拨出管道护套。

管道型皮线光缆结构示意图

4.2 光纤技术指标
同2.2普通皮线光缆要求。
4.3 光缆技术指标
管道型皮线光缆技术指标
光纤芯数
光缆尺寸
( mm)
光缆重量
(kg/km)
允许拉力(N)
允许压力(N/100mm)
最小弯曲半径(mm)
光缆
光纤单元
光缆
光纤单元
光缆
光纤单元
1~2
7.0±0.2
50
短期600
同普通皮线要求
短期1000
同普通皮线要求
140
同普通皮线要求
存储温度
-20℃~+60℃
工作温度
-20℃~+60℃
