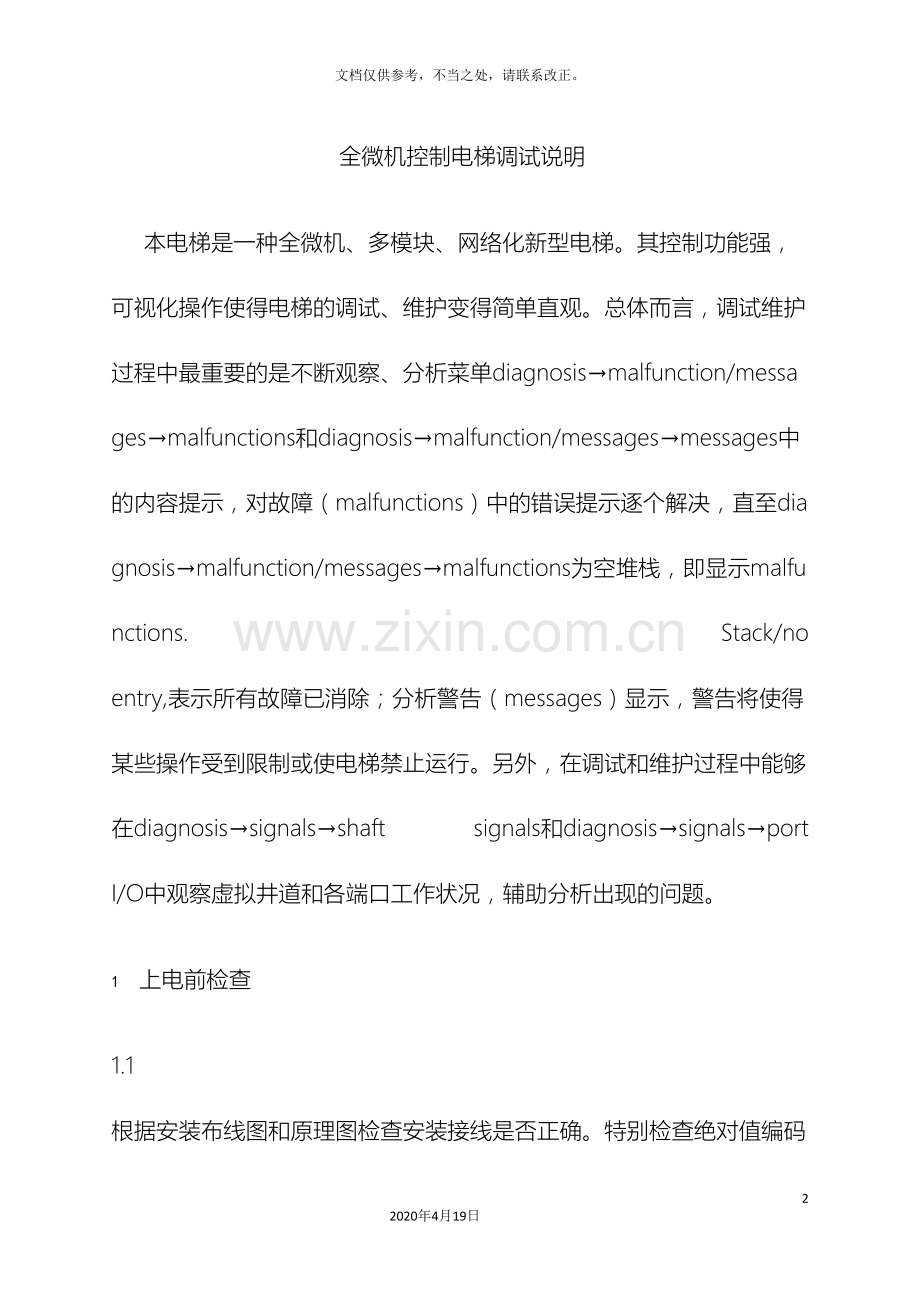

全微机控制电梯调试说明

本电梯是一种全微机、多模块、网络化新型电梯。其控制功能强，可视化操作使得电梯的调试、维护变得简单直观。总体而言，调试维护过程中最重要的是不断观察、分析菜单diagnosis→malfunction/messages→malfunctions和diagnosis→malfunction/messages→messages中的内容提示，对故障（malfunctions）中的错误提示逐个解决，直至diagnosis→malfunction/messages→malfunctions为空堆栈，即显示malfunctions. Stack/no entry,表示所有故障已消除；分析警告（messages）显示，警告将使得某些操作受到限制或使电梯禁止运行。另外，在调试和维护过程中能够在diagnosis→signals→shaft signals和diagnosis→signals→port I/O中观察虚拟井道和各端口工作状况，辅助分析出现的问题。

1 上电前检查

1.1 根据安装布线图和原理图检查安装接线是否正确。特别检查绝对值编码器线路；
1.2 拆下BP板上19、20号线，拔下100、111线排，用万用表1K档测量所有线排线是否对地
路，（除100线和零线外）对地电阻应近似于无穷大（指针表指针应不动）。
1.3 确认上述1、2两步无误后，断开控制柜内所有空气开关及保险丝，上电用万用表测量进线
电压：
1.3.1 测量三相电压为380V+10%；
1.3.2 测量三相对零电压为220V+10%；
1.4 断电，接回上述2中拆下的线及拔下的线排，合上空气开关，然后上电并检查下线路19与20
及100与111之间的电压是否为DC24V+10%。
2 认识面板：

显示、符号、按键和开关的说明:
符号 A： 电梯A在群控组中，有数据且有群控连接。
符号 = 轿厢已平层，两个平层开关均关闭。
符号 ô 上下箭头，无电梯运行方向。
符号 4 楼层状态显示。

2.1 面板上开关及按键说明：
2.1.1 Call开关在三种情况下有其不同的作用：
⑴ 电梯处于正常状态，朝上 拨Call开关，电梯驶向顶层，朝下拨CALL开关，电梯驶向底
层；
⑵ 当电梯处于禁用状态下，朝上拨Call开关，控制系统复位；⑶断开控 制系统的电源，
朝下拨Call开关并保持，然后给控制系统上电，就 能够进入基本菜单。
2.1.2 END键：按一次END键菜单就向上回退一步；当修改参数而不想保 存时，按 一次END键就能够退出参数的修改。
2.1.3 “-”键：在菜单操作中，按一次“-”键，指针则指向同层菜单的 上一个菜单；在修改数字参数中按“-”键能够使参数减小。
2.1.4 “+”键：在菜单操作中，按一次“+”键，指针则指向同层菜单的 下一个菜单；在修改数字参数中按“+”键能够使参数增加。
2.1.5 CR键：当需要进入指针当前指向菜单的子菜单时，按一次CR键即 可；修改参数完成后，按一次CR键能够保存修改的内容。
2.1.6 L-CALLS开关：朝上拨L-CALLS开关，打开厅外召唤，朝下拨L-CALLS 开关，关闭厅外召唤。
2.2 面板上指示灯说明：
+24VDC：控制器24V直流电源显示
+ 5VDC：控制器5V直流电源显示
RESET： 控制器复位显示
L-Call（A-Strg）：外召打开时此灯亮，外召关闭时此灯灭
Bloking(Sperre)：系统禁用时，此灯闪烁
Safety(pas.Si.Kr.)： 被动安全回路通，此灯亮
Em.stop(Nothalt): 急停开关打上后，此灯灭
Door(Tur)： 轿门关上后，此灯亮
Lock(Riegel)： 所有厅门关上后，此灯亮。

3 基本操作

3.1 BP302菜单操作、修改参数、进入基本菜单的常识：
从上面END、+、-、CR按键的介绍能够知道：要想进入下一层菜单，需按CR键；要想退回上一层菜单，需按END键；要想在同一层菜单中选择，需按+或-键；需要保存修改的参数，需按CR键；要想放弃修改的参数，需按END键；在电梯停止运行后，断开控制器的电源，朝下拨CALL开关并保持，然后给控制系统上电，进入基本菜单的界面，然后输入密码5061，即可进入基本菜单，但基本菜单的内容未经授权，绝对禁止随意修改。
3.2 安川变频器的基本操作，进入基本菜单，修改参数，调整舒适感等请详见附录B。注：修改参数之前一定要核对变频器内所设的参数是否与实际曳引机的铭牌参数相符合，具体的参数定义也请参见附录B安川变频器参数设置表。
3.3 科比（KEB）变频器的基本操作，进入基本菜单，修改参数，调整舒适感等(请详见附录C)。注：修改参数之前一定要核对变频器内所设的参数是否与实际曳引机的铭牌参数相符合，具体的参数定义也请参见附录C科比（KEB）变频器参数设置表。

4 慢车运行

4.1 接通紧急电动，轿顶检修开关处于“正常”位置，检查安全回路。
4.1.1 查面板上指示灯,其中+24VDC、+5VDC、Safety指示灯应亮。若Safety不亮，说明X5、1与X5、9之间不通。
4.1.2 点动上行或下行按钮，应看到EM-Stop、Door、Lock指示灯亮。如果EM-Stop不亮，说明

X5、9与X5、15之间不通；如果DOOR灯不亮，说明X5、15与X5、18之间不通，即轿门回路不通；如果Lock灯不亮，说明X5、18与X5、19之间不通，即厅门连锁回路不通。
4.1.3 如上述面板指示灯都亮，则安全回路正常。
4.2 检查与排除故障信息
4.2.1 进入故障信息Service menu →Diagnosis→Malfunctions/messages根据故障表（参见附录A），逐个排除故障。
4.2.2 绝对值编码器故障处理：
4.2.2.1 故障信息中出现ENCODER OK ！则绝对值编码器无故障。
4.2.2.2 出现NO ENCODER RESPONSE！检查绝对值编码器连线及接插件。
4.2.2.3 出现 ENCODER OUT OF RANGE！首先把轿厢盘至顶楼平层，然后查看偏移量数X (Service menu →setting→maintenance→absolute shaft encoding→encoder offset ) 再看顶楼位置Y(setting→maintenance→absolute shaft encoding→level position→最高层) ，再其次在学习状态看编码器实际Z(setting→maintenance→absolute shaft encoding→adjusting trip)，盘动编码器轮使Z=X+Y，固定同步带，故障解决。
4.2.3 磁开关系统故障处理：出现S81/S82 ON！进入signal→ports→71 2 3 4 5 6 7 8 查看71，72两个是否点亮没有，点亮说明校正开关已全部接好，没问题，没有点亮或假如出现NO CONNECT
SINGAL，说明S71/S72或S81/S82那两个校正开关没有接对或还没接，检查这两个开关的情况，直到出现S81/S82 ON为止。
4.2.4 按上下行按钮，电梯应以检修速度上下行，如方向相反则调换电机相序；如变频器出现保护，则根据维护说明书变频器故障一节排除。
4.2.5 慢车正常：按上、下行按钮能正常运行。

5、快车运行

5.1 使用绝对值编码器
5.1.1 快车运行前的楼层校正：先进入setting→maintenance→absolute shaft encoding→adjusting trip 然后按CR键，再按“+”键，然后把电梯慢车开至最底楼层的精确平层位置，然后按CR键，最低楼层的绝对位置就被输入并保存在控 制系统中，依照同样的方法，让电梯依次向上开，得到每个楼层的绝对位置；
5.1.2 在完成楼层校正工作之后需检查所有安全开关动作的可靠性，这些开关包括：上、下极限开关，限速器开关，限速器断绳开关，轿厢、对重缓冲器开关，安全钳开关，轿顶，底坑急停开关等。快车运行前，安全回路中不应有短接线，包括轿门和厅门锁的接线；
5.1.3 确认快车运行的条件是否满足。电梯在快车运行中是否有可能碰到障碍物，是否有紧固件会松动等，排除安全隐患后，人离开轿顶，把检修和急停开关恢复到正常位置。
5.1.4 检修和紧急电动开关恢复正常后，控制器的液晶屏右上角应显示：/φn或 +φn 或 -φn 或 =φn。如果还是显示INS（检修）或RET（紧急电动），则应检查检修和紧急电动回路。正常后，能够进入diagnosis→signals→shaft signals菜单，按CR键并召唤，如果此时召唤不起作用，说明电梯还有故障，进入malfunctions 和 messages 菜单，根据故障提示，排除故障。直到电梯能够正常运行为止。
5.1.5 调整减速距离：在菜单setting→maintenance→absolute shaft encoding→parameter→virtual shaft copying的子菜单中：
Slow up dist. Vs 高速上行时的减速距离
Slow down dist. Vs 高速下行时的减速距离
Slow up dist. Vz 中速上行时的减速距离
Slow down dist. Vz 中速下行时的减速距离
电梯的速度设置完成后，控制器内部会自动预制合适的减速距离，在调试电梯时，可结合实际情况对以上距离作微小的调整。

5.1.6 平层距离的调整：在菜单setting→maintenance→absolute shaft encoding →parameter→virtual shaft copying的子菜单中：
Stop dist. levelling up 向上平层距离
Stop dist. levelling down 向下平层距离
一般说来，爬行速度比较大的时候，平层距离也应相应加大一些，参考值为10mm.
5.2 使用井道磁开关
5.2.1 电梯首次快车运行时，电梯会自动返回校正层（菜单一般设置1层）；
5.2.2 快车运行至第1层，然后逐层快车上行，每次记录电梯停下来轿厢地坎与厅门地坎的位置差；再从顶层逐层运行至底层，也作如此记录。然后在井道内调节磁钢使电梯平层精度达到要求。

6、提前开门
6.1 首先安装井道磁开关，安装方法是：
⑴ 把C型导轨用压导板固定在轿厢导轨上.
⑵ 用螺栓将磁开关架固定在直梁上，同时用螺母将磁开关定在磁开关架上.
⑶ 用T型螺母和螺钉将磁钢装在C型导轨上。
6.2 对照原理图，仔细检查提前开门模块SMZ的接线，确认无误；
6.3 进入基本菜单的Parameter→Function→Rope without rop. →Re-leveling →Safety switching, 再按一次CR键，把其中的参数设置为Stop at level with blocking . 进入菜单Setting→Parameter →Door/function/timer→doors→ Pre-opening door,再按一次CR，把其中的参数设置为ON。
6.4 再次运行电梯，提前开门起作用。

7、并联功能的调试

7.1 连线，如果两台电梯的召唤盒是分开的，就是说每台都有各自的召唤盒，那么召唤线接到相应的控制柜线排后，必须把两台的相同召唤线联通。这样就保障了一个信号同传输给两台梯子的控制系统，以便这两台电梯及时作出响应。还有就是要严格按照原理图把两台电梯间的通信线连接起来，如A（K1）→B（G1），A（K2）→B（G2）。按图纸对应正确地相连接。
7.2 检查线路连接是否正确，确认无误之后把检修、紧急电动按钮打到正常状态，查看BP302面板上的显示情况。如果看到显示板上显示A：和B：或者是G1：和G2：这样的字符，说明已正确连接。如无，则说明没有连接上，就应检查并联梯接口接线部分，检查K1，K2，G1，G2，COM与另一台的连接情况。再去查看相关参数的设置，首先进入到基本菜单，Base menu→Parameter→lift Data→Type of System看是否已设置成Group Lift,如没有改为Group Lift参数。只有此项设为Group Lift之后才会出现Base menu→Parameter→Standard→Lift-groups这个群控功能菜单。随后就进入此菜单中设置，主要将Next lift starts设为1或2，将start order group设为A bef.B bef.C...其它参数对运行不会有多大影响，因此可不改动。再将Base menu→Ports→Serial Ports SP1-SP8→serial ports sp1-sp3→sp2→Device connenct下的参数改为group-ring(TXD)和Base menu→Ports→Serial Ports SP1-SP8→serial ports sp1-sp3→sp3→Device connenct下的参数改为group-ring(RXD)。正确地完成以上参数设置后，再退回服务菜单，查看显示板上的情况，此时就会出现正常情况的字符，则证明电梯进入了并联运行状态。

8、测试极限的方法（使用绝对值编码器时）

快车试运行正常的前提下，把电梯开到最高层，并将服务菜单下的Service menu →Settings→Maintenance→Maintenance settings→Absolute shaft encoding→Parameter→Virtuell shaft copying→encoder offset的当前值记下来，然后在此基础上将此值加大500左右，然后电梯能够在检修状态，试验上极限。同理用此方法可测量下极限，先把encoder offset当前的参数值改回来，快车将电梯开到最底层，再把encoder offset参数值减小500公分，这样就可在检修状态下

测试下极限了。等测试完毕之后再将encoder offset的值改回刚才记下来的那个值，使电梯恢复原状。特别注意在encoder offset参数修改后，在参数恢复前不能进行正常运行，只能检修
运行，以免造成冲顶。

9、故障检查与排除

本节主要给出了以下内容：
l 一般常规检查要点。
l BP302系统输入、输出端口的配置。
l BP302系统输入、输出端子的正确状态显示。
l 变频器使用维护说明。
l 故障信息及说明

9.1 一般常规检查要点

9.1.1 调试完比请检查安全回路各安全开关，这些开关包括：
a、 SA2、SA6---限速器断绳开关、限速器开关
b、 SA1、SA5---极限开关
c、 SA7---安全钳开关
d、 SA8---轿顶急停开关
e、 SA10---底坑急停开关
f、 SA3、SA4---缓冲器开关
g、 SA9、SA14---门锁开关
以上几种开关安装于轿厢、井道、底坑及机房，当其中任一只被动作，安全回路就处于释放状态，电梯不能启动或者在运行中强迫停止。
9.1.2 检查制动器的可靠性，制动闸瓦与制动轮之间间隙小于0.7mm。
9.1.3 检查并调整位于井道内的上/下行强迫减速开关，且满足其减速距离滞后于正常减速距离
50mm。
9.1.4 检查并调整位于井道内的上/下行限位、极限开关，且满足以下规定：
a) 上/下行限位开关在轿厢地坎高出顶层层门地坎100mm时被动作，使电梯停止运行。
b)上/下行极限开关在轿厢地坎低于底层层门地坎200mm时被动作，使电梯停止运行。
9.1.5 检查各门锁开关的可靠性。

9.2 BP302系统输入输出端口配置与赋值表

电梯功能的配置因产品合同要求的不同而异（I=输入，O=输出）
故我们以举例的方式给予说明：

端口
端子
动作条件
类型
端口
端子
动作条件
类型

1
21
使能信号
OUTPUT

2
31
制动器开/闭
INPUT
22

OUTPUT
32
SMZ监控信号
INPUT
23
速度指令
OUTPUT
33
接触器释放监控
INPUT
24
OUTPUT
34
变频器故障信号
INPUT
25
OUTPUT
35
通用故障输入端
INPUT
26
不用
OUTPUT
36
灯光电压监控
INPUT
27
上行信号
OUTPUT
37
远程关闭信号
INPUT
28
下行信号
OUTPUT
38
电梯准备起动
INPUT

3
121
故障备用电源
INPUT

4
41
外召按钮（+24v）
OUTPUT
122
备用电源楼层
INPUT
42
减速/平层信号
OUTPUT
123
电梯保持运行
INPUT
43
电机空转
OUTPUT
124
火警
INPUT
44
一般故障信号
OUTPUT
125
轿外消防钥匙开关
INPUT
45
电梯占用
OUTPUT
126
轿内消防钥匙开关
INPUT
46
电梯失控
OUTPUT
127
保养接通
INPUT
47
区域AWG-05通道
OUTPUT
128
运行封锁禁用
INPUT
48
门区继电器
OUTPUT

5
81
上预限位开关
INPUT

6
1A
1楼指令信号
I/O
82
下预限位开关
INPUT
2A
2楼指令信号
I/O
83
辅助校正层
INPUT
3A
3楼指令信号
I/O
84
轿内优先运行
INPUT
4A
4楼指令信号
I/O
85
关闭外召钥匙
INPUT
5A
5楼指令信号
I/O
86
轻载
INPUT
6A
6楼指令信号
I/O
87
满载
INPUT
7A
7楼指令信号
I/O
88
超载
INPUT
8A
8楼指令信号
I/O

7
61
上行
OUTPUT

8
9A
9楼指令信号
I/O
62
下行
OUTPUT
10A
10楼指令信号
I/O
63
到站钟
OUTPUT
11A
11楼指令信号
I/O
64
优先信号
OUTPUT
12A
12楼指令信号
I/O
65
关灯信号
OUTPUT
13A
13楼指令信号
I/O
66
关门/区域A
OUTPUT
14A
14楼指令信号
I/O
67
+24V控制电压
OUTPUT
15A
15楼指令信号
I/O
68
过载
OUTPUT
16A
16楼指令信号
I/O

端口
端子
动作条件
类型
端口
端子
动作条件
类型

11
17A
17楼指令信号
I/O

12
17H
17楼下召唤信号
I/O
18A
18楼指令信号
I/O
18H
18楼下召唤信号
I/O
19A
19楼指令信号
I/O
19H
19楼下召唤信号
I/O
20A
20楼指令信号
I/O
20H
20楼下召唤信号
I/O
21A
21楼指令信号
I/O
21H
21楼下召唤信号
I/O
22A
22楼指令信号
I/O
22H
22楼下召唤信号
I/O
23A
23楼指令信号
I/O
23H
23楼下召唤信号
I/O
24A
24楼指令信号
I/O
24H
24楼下召唤信号
I/O

13
25A
25楼指令信号
I/O

14
25H
25楼下召唤信号
I/O
26A
26楼指令信号
I/O
26H
26楼下召唤信号
I/O
27A
27楼指令信号
I/O
27H
27楼下召唤信号
I/O
28A
28楼指令信号
I/O
28H
28楼下召唤信号
I/O
29A
29楼指令信号
I/O
29H
29楼下召唤信号
I/O
30A
30楼指令信号
I/O
30H
30楼下召唤信号
I/O
31A
31楼指令信号
I/O
31H
31楼下召唤信号
I/O
32A
32楼指令信号
I/O
32H
32楼下召唤信号
I/O

9.3 BP302系统输入输出端子的正确状态显示。（短横线=无信号，小圆点=+24V） 同样对应上述举例，给出其端子的状态显示：

端口
端子
动作条件
状态
端口
端子
动作条件
状态

1
21

根据不同的变频器
条件决定其状态

2
31
由变频器给出
2
22
32
SMZ-03动作时
2
23
33
接触器释放时
2
24
34
变频器有故障
-
25
35
有一般故障时
2
26
36
灯光电压正常时
2
27
37
远程关闭功能
-
28
38
电梯可用
2

3
121
紧急备用电源开
2

4
41
有外召信号时
2
122
运行至紧急电源层
2
42
减速/平层时
2
123
电梯紧急运行
2
43
电机空转时
2
124
火险/撤退时
2
44
有故障信号时
2
125
消防内部钥匙开
2
45
电梯占用时
2
126
消防外部钥匙开
2
46
电梯失控时
2
127
维修保养开
2
47
AWG05给出门区信号时
2
128
所有电梯禁用
2
48
门锁继电器动作
2

端口
端子
动作条件
状态
端口
端子
动作条件
状态

5
81
上预限位开关动作
2

6
1A
有1楼指令时
2
82
下预限位开关动作
2
2A
有2楼指令时
2
83
校正开关闭合
2
3A
有3楼指令时
2
84
内召优先开关闭合
2
4A
有4楼指令时
2
85
关闭外召开关闭合
2
5A
有5楼指令时
2
86
轻载
2
6A
有6楼指令时
2
87
满载
2
7A
有7楼指令时
2
88
超载
2
8A
有8楼指令时
2

7
61
有上方向信号
2

8
9A
9楼指令信号
2
62
有下方向信号
2
10A
10楼指令信号
2
63
有到站钟信号
2
11A
11楼指令信号
2
64
有轿内优先信号
2
12A
12楼指令信号
2
65
关灯信号
2
13A
13楼指令信号
2
66
关门信号
2
14A
14楼指令信号
2
67
有+24V控制电压
2
15A
15楼指令信号
2
68
有过载信号
2
16A
16楼指令信号
2

11
17A
17楼指令信号
2

12
17H
1楼下召唤信号
2
18A
18楼指令信号
2
18H
2楼下召唤信号
2
19A
19楼指令信号
2
19H
3楼下召唤信号
2
20A
20楼指令信号
2
20H
4楼下召唤信号
2
21A
21楼指令信号
2
21H
5楼下召唤信号
2
22A
22楼指令信号
2
22H
6楼下召唤信号
2
23A
23楼指令信号
2
23H
7楼下召唤信号
2
24A
24楼指令信号
2
24H
8楼下召唤信号
2

13
25A
25楼指令信号
2

14
25H
25楼下召唤信号
2
26A
26楼指令信号
2
26H
26楼下召唤信号
2
27A
27楼指令信号
2
27H
27楼下召唤信号
2
28A
28楼指令信号
2
28H
28楼下召唤信号
2
29A
29楼指令信号
2
29H
29楼下召唤信号
2
30A
30楼指令信号
2
30H
30楼下召唤信号
2
31A
31楼指令信号
2
31H
31楼下召唤信号
2
32A
32楼指令信号
2
32H
32楼下召唤信号
2

9.4 变频器使用维护说明
9.4.1 科比变频器
9.4.1.1 型号说明
铭牌资料
以三相AC400V 18.5kw为例

变频器型
17.F4.F1H-4100
输入电源规格
INPUT：AC 3PH 50Hz--60Hz 305 440V/46.0A
460 500/37.4A
输出规格
OUTPUT: AC 3PH 440V/42.0A
480V/34.0A
正常输入功率
29KVA
电机功率
AC-MOT 18.5KW 2/4P 50/60Hz
序号
SER-NO:98501560/0165537

9.4.1.2 安装环境条件
变频器安装的环境对变频器正常功能的发挥及其使用寿命有直接的影响，因此变频器的安装环境必须符合下列条件。
.周围温度：-10 - 40oC/+14 - 104oF .防止电磁干扰
.防止雨水滴淋或潮湿环境 .避免直接日晒
.防止油雾，盐分侵蚀 .防止腐蚀性液体、瓦斯
.防止粉尘，棉絮及金属细屑侵入 .远离放射性物质及可燃物
.防止震动（冲床）若无法避免请加装防震垫片减少震动
9.4.1.3 试运转前准备工作确认
A、 电源投入前检查：
① 主回路配线是否正确？
② 端子螺丝是否旋紧？
③ 是否配线不当或电线破损造成短路？
④ 负载状态是否正常？
B、 电源电压选择
① 变频器输入电压时200V级设定为200V，400V级设定为400V。，
② 400V级18.5KW以上的机种，其电源电压等级应是380V。
C、 试运转前检查：
① 电源投入前再确认电源等级及接线是否正确。
② 电源投入后若有异常声音，冒烟或异臭味产生时请立即切断电源。
③ 电源投入后数字操作器上显示如下：
NOP(没有输入)
9.4.1.4 运转时的检查要点
运转时请确认以下各项是否正常。
ø电机运转是否正常。
ø电机运转方向是否正确。
ø电机是否有异常振动。
ø加速、减速时运转是否平滑。
ø负载电流是否在额定值内。
9.4.1.5 故障指令及对策

异常故障显示
数 值
描 述
E.buS
18
Error，bus，串行通讯错误
E.doh
9
Error，drive-overheat，电机过热且超过预警时间

异常故障显示
数 值
描 述
E.Dsp
51
Error，digital signal processor，信号处理器故障
E.PrF
46
Error，prohibited rotation forward，软件限制开关错误（当设定的旋转方向是正向，软件限制开关不起作用）
E.Prr
47
Error，prohibited rotation reverse，软件限制开关错误（当设定的旋转方向是反向，软件限制开关不起作用）
E.hyb
52
Error，hybrid，编码器输入板故障
E.EnC
32
Error，encoder，编码器故障（只能用断电复位）
E.LSF
15
Error，load shunt fault，负载丢失故障
E.OC
4
Error，overcurrent，过流故障，瞬时峰值过载
E.OH
8
Error，overheated，变频器过热
E.OH2
30
Error，overheat2，电机电气保护
E.nOH
36
Error，no overheat，过热故障能够被复位（对E。OH or E。OH2故障有限）
E.OL
16
Error，overload，持续过载，使变频器冷却，暂缓通电，冷却时间取决于上一次过载时间
E.OL2
53
Error，overload，当输出频率<3Hz时，变频器过载
E.nOL
17
Error，no overload 冷却时间到，故障能够被复位
E．OP
1
Error，overpotential，直流电路过压
E．OS
105
Error，overspeed，超速（只能用断电复位）
E．PuC
49
Error，power unit code，功率器件故障
E．Set
39
Error，set，给定选择错误，检查LF。02
E．UP
2
Error，underpotential，直流电路欠压

9.4.2、安川变频器
9.4.2.1 型号说明铭牌资料 以三相AC400V 15KW为例

变频器型号
MODEL：CIMR-G5A4015 SPEC：40151A
输入电源规格
INPUT：AC 3PH 380--460V 50Hz
380--460V 60Hz
输出规格
OUTPUT：AC 3PH 0--460V 26KVA 34A
制造批号
LOT NO： MASS：11Kg
YASKAWA ELECTRLC CORPORTION

变频器型号：
CIMA G5 A 4 015 1 A
变频器 G5系列 A：日本国内 电压等级 最大适用 保护构造 改版记号
电机容量
标准品 4：400V级 15：15KW 1：闭锁壁挂型
9.4.2.2 安装环境条件
变频器安装的环境对变频器正常功能的发挥及其使用寿命有直接的影响，因此变频器的安装环境必须符合下列条件。
.周围温度：-10 - 40○C/+14 - 104○F .防止电磁干扰
.防止雨水滴淋或潮湿环境 .避免直接日晒
.防止油雾，盐分侵蚀 .防止腐蚀性液体、瓦斯
.防止粉尘，棉絮及金属细屑侵入 .远离放射性物质及可燃物
.防止震动（冲床）若无法避免请加装防震垫片减少震动
9.4.2.3 试运转前准备工作确认
A、电源投入前检查：
1. 主回路配线是否正确？
2. 端子螺丝是否旋紧？
3. 是否配线不当或电线破损造成短路？
4. 负载状态是否正常？
B、电源电压选择
1. 变频器输入电压时200V级设定为200V，400V级设定为400V，运转前必须在参数E1-01内正确输入电压
2. 400V级18.5KW以上的机种，其电源电压等级应是380V。（能够改变连接器之插入位置）
C、试运转前检查：
1. 电源投入前再确认电源等级及接线是否正确。
2. 电源投入后若有异常声音，冒烟或异臭味产生时请立即切断电源。
3.电源投入后数字操作器之显示如下：
运转模式指示灯： REMOTE （外部端子）
SEQ，RET的指示灯为ON。
显示频率指令：外部类比频率指令值为0。
制停状态表示指示灯：STOP的指示灯为ON。
9.4.2.4 运转时的检查要点
运转时请确认以下各项是否正常。
ø电机运转是否正常。
ø电机运转方向是否正确。
ø电机是否有异常振动。
ø加速、减速时运转是否平滑。
ø负载电流是否在额定值内。
ø操作器的显示，灯号是否正常。

9.4.2.5 故障指令及对策
异常故障内容
说 明
处 理 对 策
等级
主回路低电压（PUV）
运转中主回路直流电压低于"低电压检出位"15ms,(瞬停保护2S)低电压检出位准400V级:约380V 以下
1检查电源电压及配线
1检查电源容量,及电源系统是否正常

A
控制回路低电压（CUV）

控制回路电压低于低电压检出位
A
内部电磁接触器故障(UV3)
运转时抑制波电流用的接触器开路

A
瞬时停电检出中(UV)
1主回路直流电压低于低电压检出位
1波电流抑制接触器开路
1控制回路电压低于低电压检出位

B
过电流（OC）
变频器输出电流超过OC位准
1检查电机的阻抗及绝缘是否正常
1延长加减速成时间
A
接地故障（GF）
变频器输出侧接地电流超过变频器额定电流的50%以上
1检查电机是否绝缘劣化
1变频器及电机间配线是否有破损
A
过电压（OV）
变频器输出电压高于过电压检出位准400V级:约800V
延长减速时间,加装刹车控制器及刹车电阻
A
负载短路（SC）
变频器输出侧短路
检查电机的阻抗及绝缘是否正常
A
保险丝断线（FI）
1主回路电模组故障
1直流回路保险丝熔断
1检查电模组保险丝是否故障
1检查负载侧是否有短路,接地等情形
A
散热座过热（OH1）
电晶体模组冷却风扇之温度超过容许值
检查风扇功能是否正常
