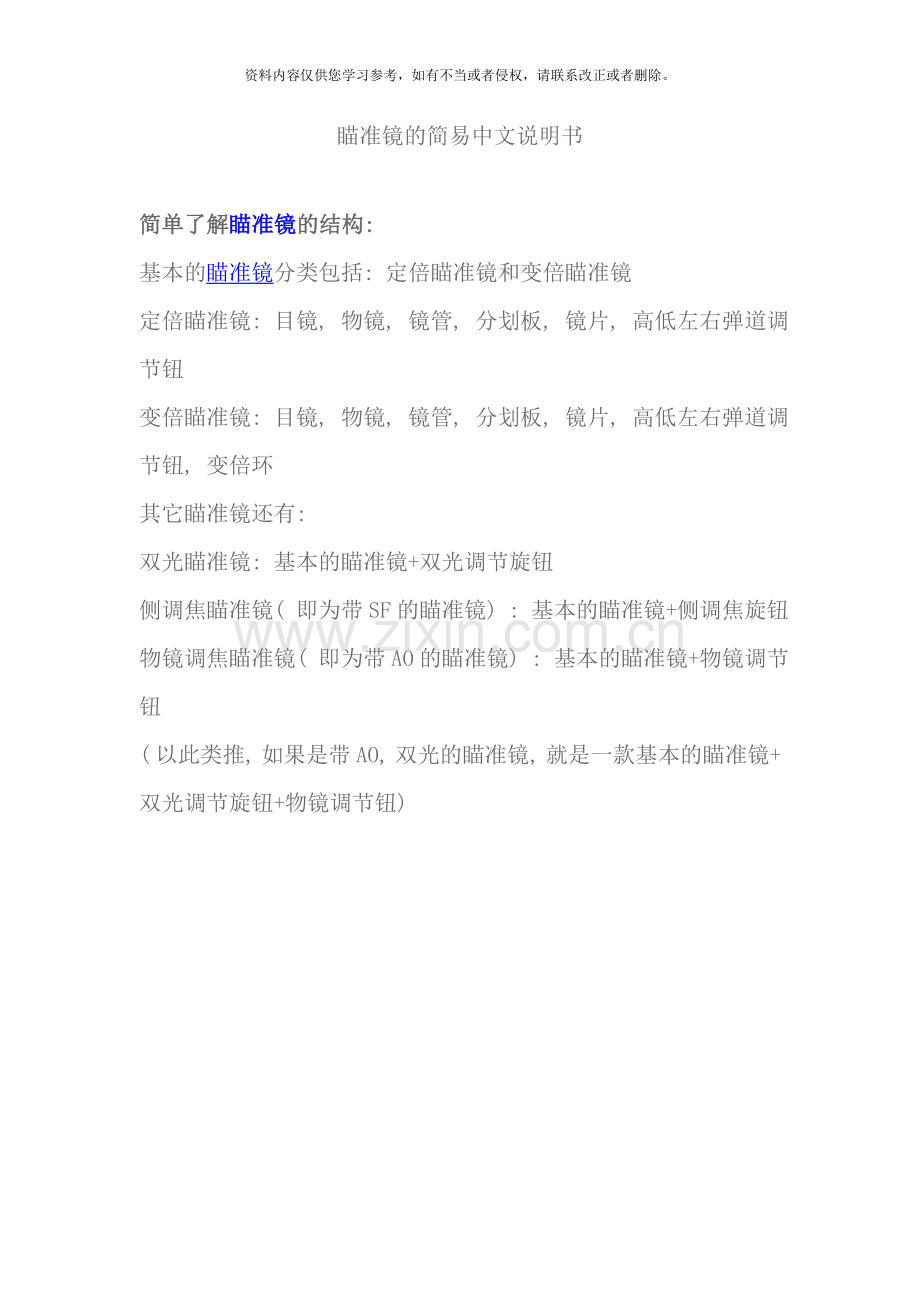

瞄准镜的简易中文说明书

简单了解瞄准镜的结构:
基本的瞄准镜分类包括: 定倍瞄准镜和变倍瞄准镜
定倍瞄准镜: 目镜, 物镜, 镜管, 分划板, 镜片, 高低左右弹道调节钮
变倍瞄准镜: 目镜, 物镜, 镜管, 分划板, 镜片, 高低左右弹道调节钮, 变倍环
其它瞄准镜还有:
双光瞄准镜: 基本的瞄准镜+双光调节旋钮
侧调焦瞄准镜( 即为带SF的瞄准镜) : 基本的瞄准镜+侧调焦旋钮
物镜调焦瞄准镜( 即为带AO的瞄准镜) : 基本的瞄准镜+物镜调节钮
( 以此类推, 如果是带AO, 双光的瞄准镜, 就是一款基本的瞄准镜+双光调节旋钮+物镜调节钮)

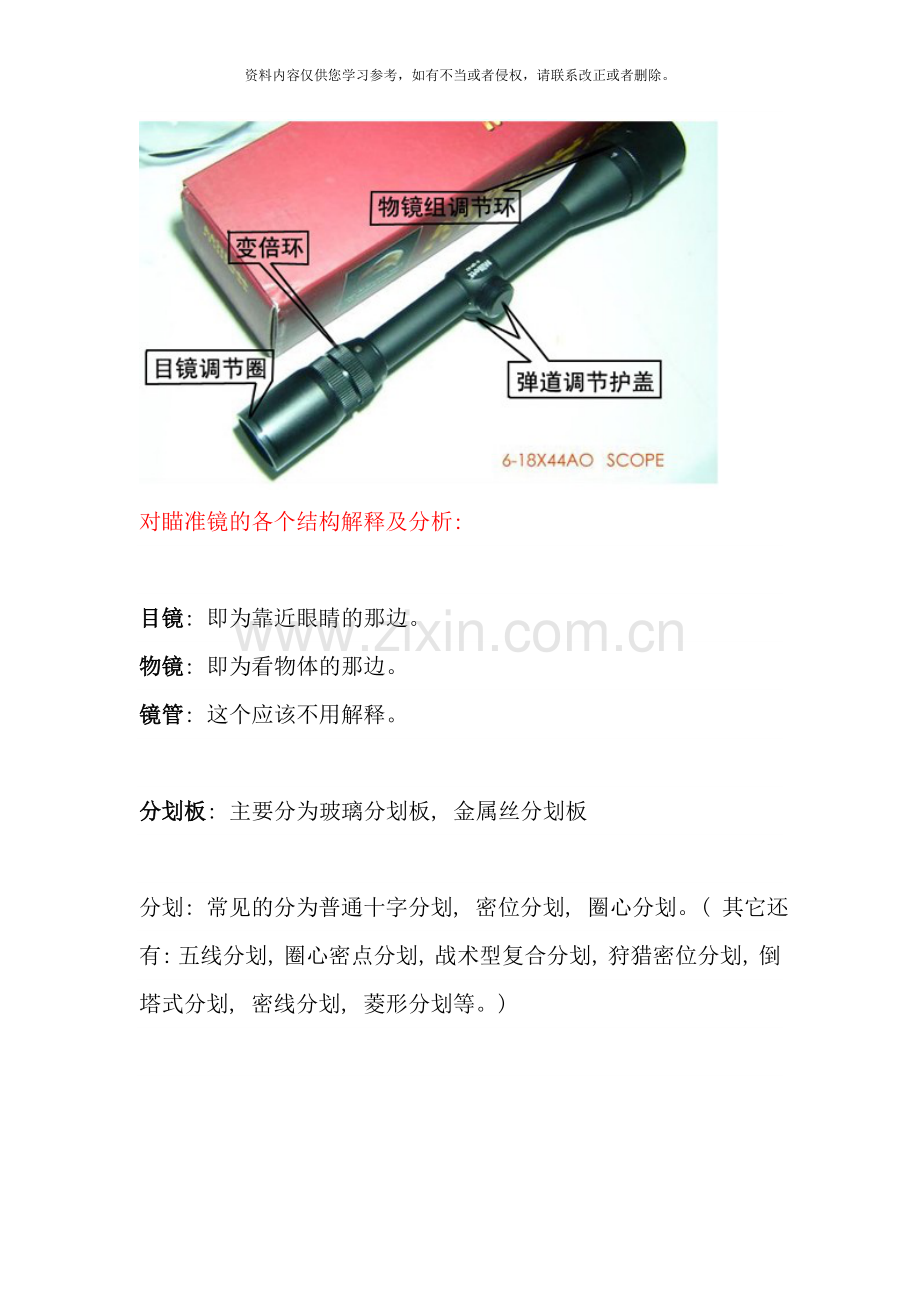

对瞄准镜的各个结构解释及分析:

目镜: 即为靠近眼睛的那边。
物镜: 即为看物体的那边。
镜管: 这个应该不用解释。

分划板: 主要分为玻璃分划板, 金属丝分划板

分划: 常见的分为普通十字分划, 密位分划, 圈心分划。( 其它还有: 五线分划, 圈心密点分划, 战术型复合分划, 狩猎密位分划, 倒塔式分划, 密线分划, 菱形分划等。)

国外的客户一般使用十字分划, 简单, 不挡住目标。对于密位分划, 一般是专业的狙击手使用。对比十字分划, 密位分划除了能够估算距离外, 还能够增加射击的多个参考点。

镜片: 分为不同级别, A+, A-, B+, B-, C+, C-( 以好到次)
镜片镀膜: 分为红膜, 蓝膜, 绿膜, 绿色宽带镀膜
不同膜层的区别:
红膜: 成像略偏蓝, 冷色调, 雪地上, 烈日下的最佳选择。
蓝膜: 成像略偏黄, 使用较为常见。
绿膜: 成像略偏红, 使用与绿色宽带镀膜容易混淆。

弹道调节钮
即为调节弹道的高低和左右。

瞄上的两个旋钮分别控制弹道的高低左右。上面写有UP的, 顺着箭头的方向表示弹道向上调, 反方向为向下调。侧面写着L的为LEFT, 顺着箭头的方向表示弹道向左调, 反之, 向右调。原则是先调好左右, 再调上下。
调节的每一个响声为一个咔嚓值, 这个值的大小为, 在一百码处, 弹道的移动距离为1/4英寸。
其中1/4英寸=0.635厘米
调多少下的计算公式为:
应调几下咔嚓值=100*偏差(厘米)/目标距离(米)/0.635

( 请注意弹道调节钮上的标识。也有一些瞄准镜的咔嚓值为1/2, 1/8。即在一百码处, 弹道的移动距离分别为1/2英寸和1/8英寸。方法雷同)
1/8弹道调节钮图:

变倍环: 经过调节倍数, 改变焦距。
低倍瞄准镜: ( 如: 1-4X24, 1.5-6X32, 2-7X36)
中倍瞄准镜: ( 如: 3-9X40, 2。8-10X40, 3.5-10X40, 4-12X40)
高倍瞄准镜: ( 如: 6-18X40, 6-20X50, 5.5-25X44)
另外不同的距离对于使用瞄准镜倍数的意见:
5-30米——4倍或4倍以下倍数
30-60米——6倍
60-100米——8倍-10倍
100-200米——10-12倍
200以上——16-20倍

双光调节旋钮:
电池座上, 标有0, 1, 2, 3, 4, 5等这类数字, 一般0表示关闭电源, 即为无光的常规下工作。其它数字表示灯光的强弱, 其中1表示光的亮度最低, 5表示最强。( 红色数字表示红光, 绿色数字表示绿光)
侧调焦旋钮:
为内置式弹道调节, 降低视差的一个微调旋钮。上面标有10, 15, 20, 30, ……100, 200, 300, 500, 无限大( 以码为单位, 1码为0.9米) 等数字, 当你射击不同距离的时候就调到相应的距离上, 把视差降低到最低。这个微视差的产生是光学瞄准镜由于光学路径的缺陷普通存在的问题。在一定范围内的距离段都存在, 近距离射击没有必要太在意。

物镜调节钮:
为外置式弹道调节, 降低视差的一个微调旋钮。用法与侧调焦的雷同, 对比侧调焦, 物镜调焦为简易的微调旋钮, 成本低, 防水防雾性能没有侧调焦稳定。

屈光度调节钮:
一般好一点的瞄准镜还会有屈光度调节钮, 这个调节钮位于目镜处, 能够旋出来。由于射击者的视力每个人均有不同的差异, 能够经过目镜组的屈光度调节圈来改变目镜组的光路, 使之和使用者的视力匹配。
